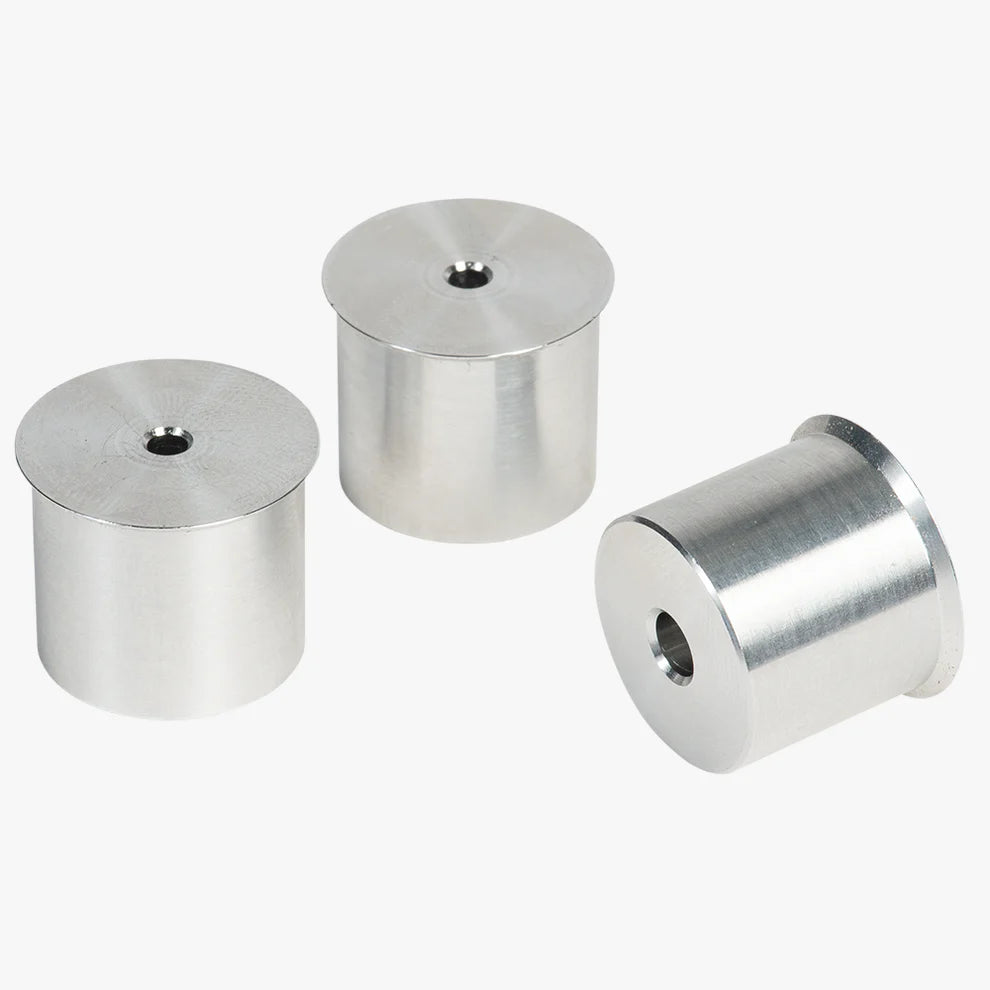

Aluminijasti inšpekcijski psi za sistem UJK Parf – komplet 3 kosov

Inšpekcijski psi se prilegajo v 20 mm luknje 20 mm od obstoječega vrha ob območju, kjer želite dodati nove luknje. 3 mm luknja na sredini vsakega zobnika služi kot pilotna luknja za 3 mm sveder sistema Parf MkII, ki uporablja te reference za pozicioniranje vodilnega bloka v natančen položaj za vrtanje novih lukenj z razmikom 96 mm v skladu z obstoječo mrežo.

Brez revizijskih zobnikov bi dodajanje novih lukenj obstoječi mreži zahtevalo ročno ponovno merjenje položajev, kar bi lahko povzročilo kumulativne napake. Zobitelji zagotavljajo, da so nove luknje poravnane z originalno natančnostjo sistema Parf MkII.

Komplet vključuje 3 zobnike, kar je najmanjše število za določitev postavitve nove vrstice ali stolpca lukenj z uporabo načela pitagorejskega izreka sistema Parf MkII. Trije vrtalniki na znanih lokacijah na obstoječi mreži zagotavljajo tri referenčne točke, ki jih sistem potrebuje za zagotovitev pravokotnosti in poravnave novih lukenj.

Da. Revizijski vrtalniki so združljivi z obema različicama vrtalnega sistema Parf: MkI in MkII. 3 mm luknja na sredini vrtalke je dimenzionirana za 3 mm pilotni sveder, ki je priložen obema različicama sistema.

Da. Če je bila ena ali več 20 mm lukenj v plošči poškodovanih ali preveč razširjenih zaradi obrabe, revizijski vrtalniki, vstavljeni v sosednje, nepoškodovane luknje, zagotavljajo potrebne referenčne točke za ponovno vrtanje poškodovane luknje na natančnem mestu s sistemom Parf MkII. Rezultat je nova luknja s prvotno toleranco na pravilnem mestu na mreži.

Revizijski kočniki imajo 3 mm sredinsko luknjo za pozicioniranje pilotnega svedra sistema Parf MkII. Sidrni kočniki imajo navojno luknjo M8 za pritrditev sponk in šablon. Revizijski kočniki so pribor izključno za razširitev in popravilo mreže lukenj; sidrni kočniki so pribor za vpenjanje in izdelavo šablon.
