Električni navojni stroj Bernardo TM 12 BLO / R 1100

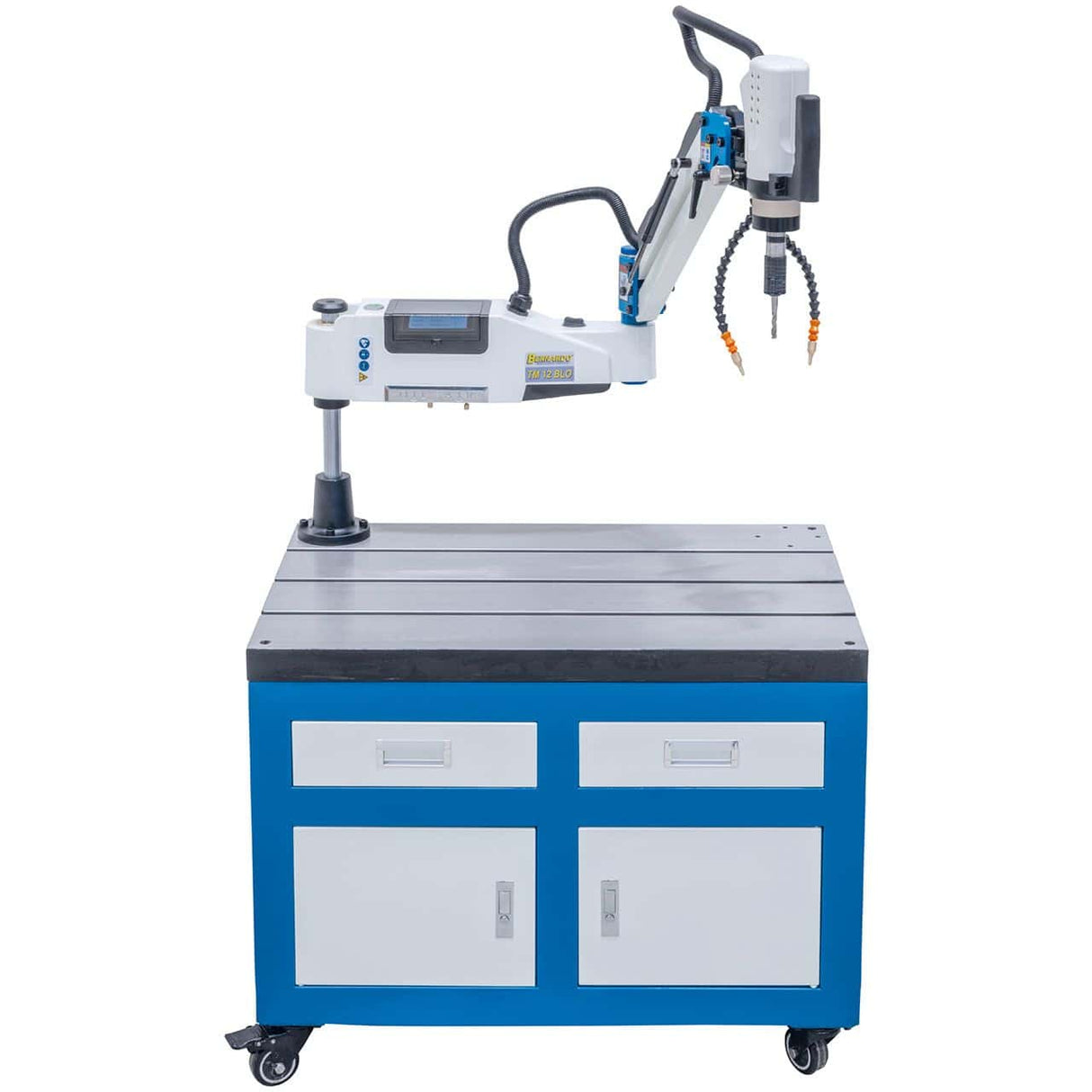

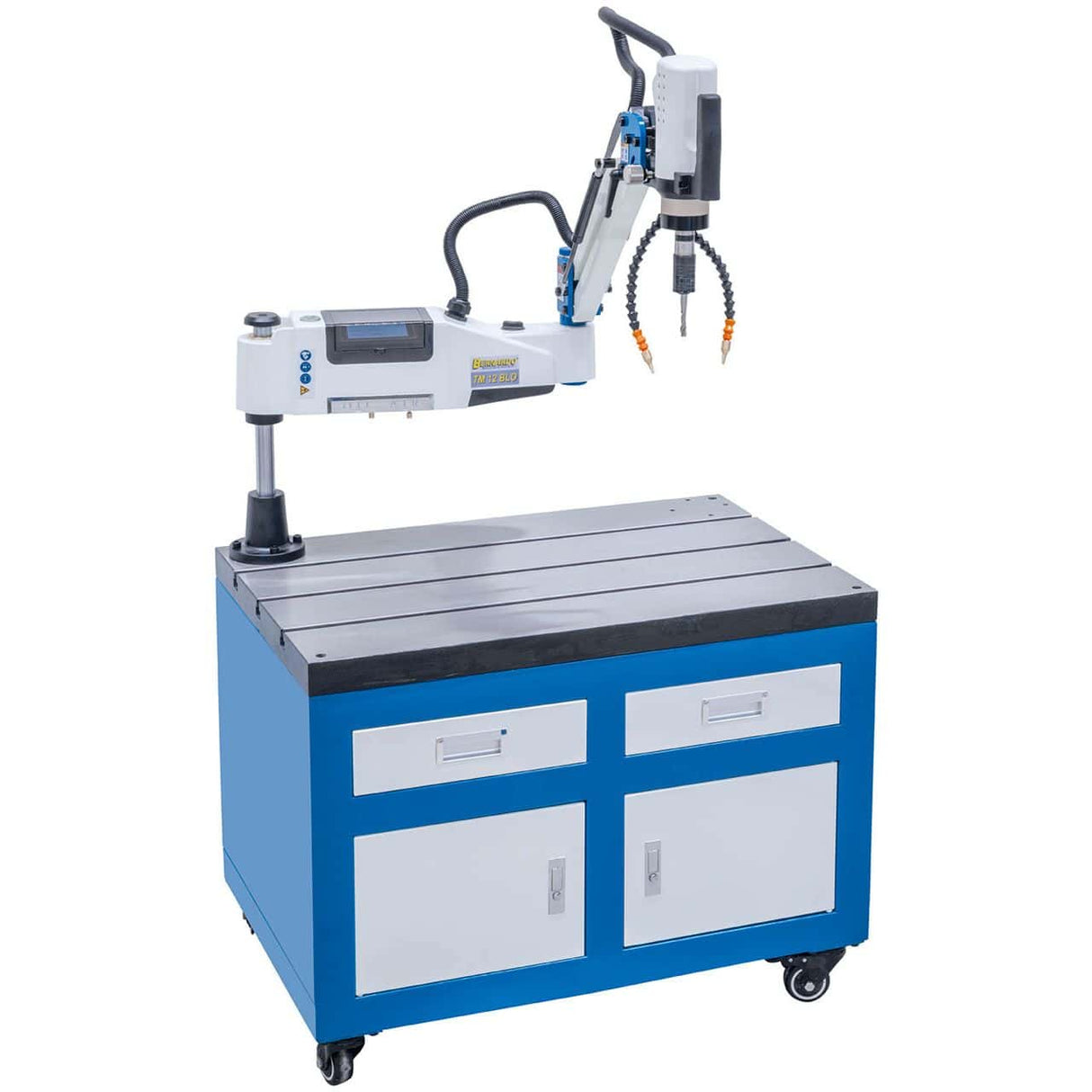

Električni navojni stroj Bernardo TM 12 BLO / R 1100 je kompakten, visokozmogljiv stroj za rezanje navojev od M3 do M12 na jeklu, nerjavnem jeklu, aluminiju in neželeznih kovinah. Opremljen je z mikropršilnim sistemom za optimalno hlajenje z minimalno porabo hladilne tekočine in pihalno napravo, ki ohranja delovno območje čisto in vidno, kar zagotavlja natančnost in varnost. Zglobna roka z delovnim polmerom 1100 mm zagotavlja veliko fleksibilnost, motorno enoto pa je mogoče nagibati med 0° in 90° za rezanje navojev v katerem koli položaju. Hitrozamenljiva vpenjalna glava z vgrajeno varnostno sklopko ščiti navojne svedre pred nenamernim lomljenjem. Z nastavljivo hitrostjo med 150 in 600 vrt/min, 600 W 230 V motorjem, zaslonom na dotik z digitalnim indikatorjem globine in lahko težo 22 kg je odlična izbira za delavnice, vzdrževalne oddelke in mizarske delavnice.
Glavne specifikacije
Zmogljivost navojev M3 – M12
Vrhunska natančnost: 90° navoj
Mikro-pršilni sistem za stalno hlajenje
Puhalo za odstranjevanje odrezkov

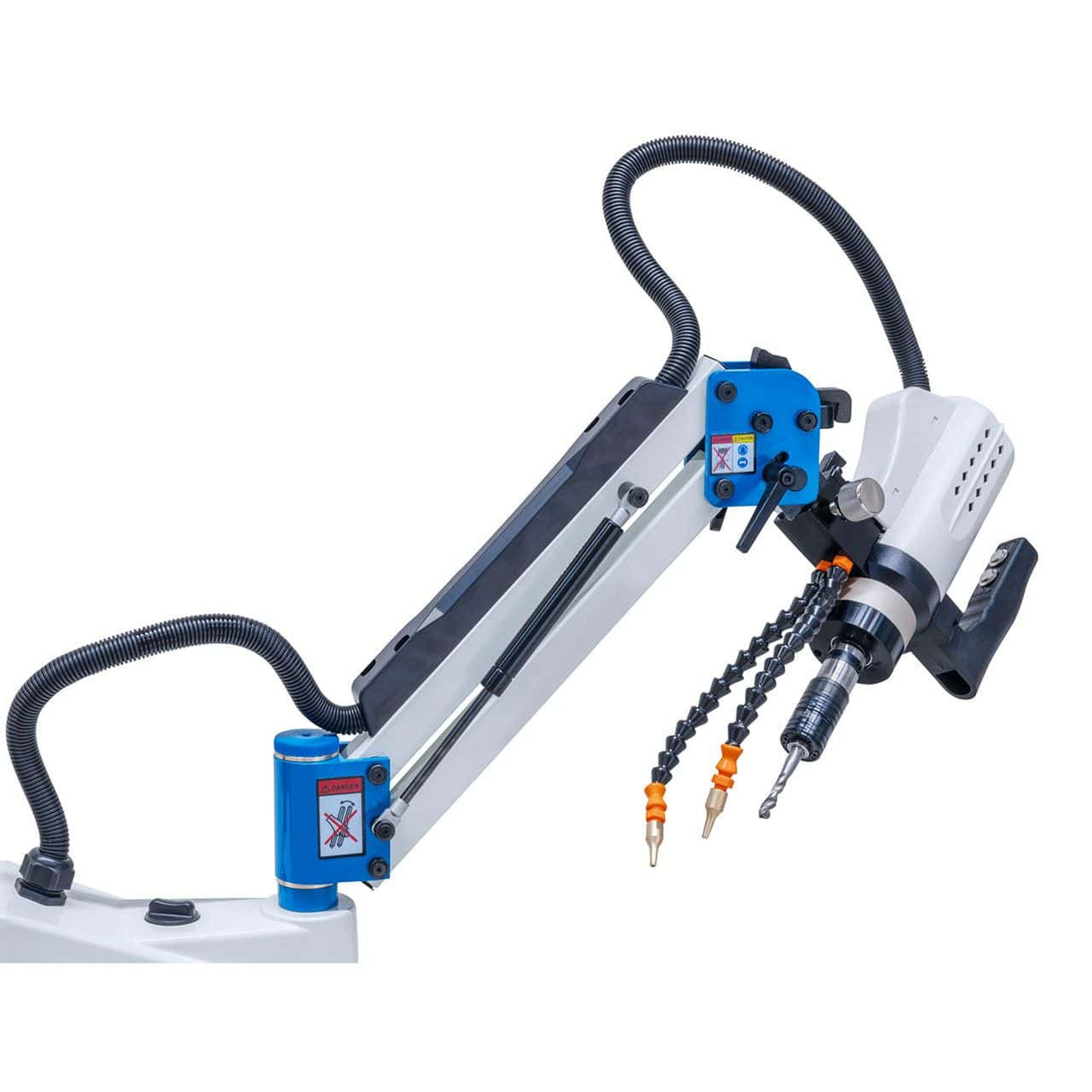

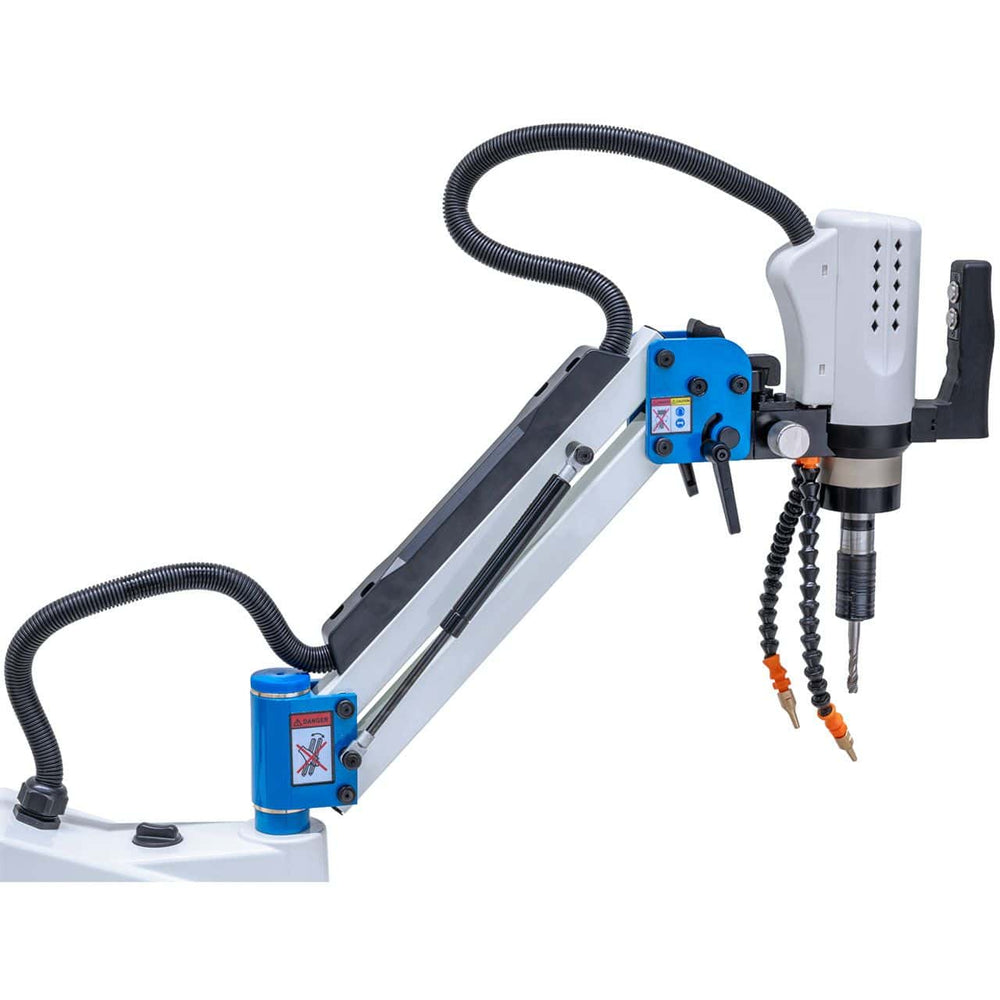

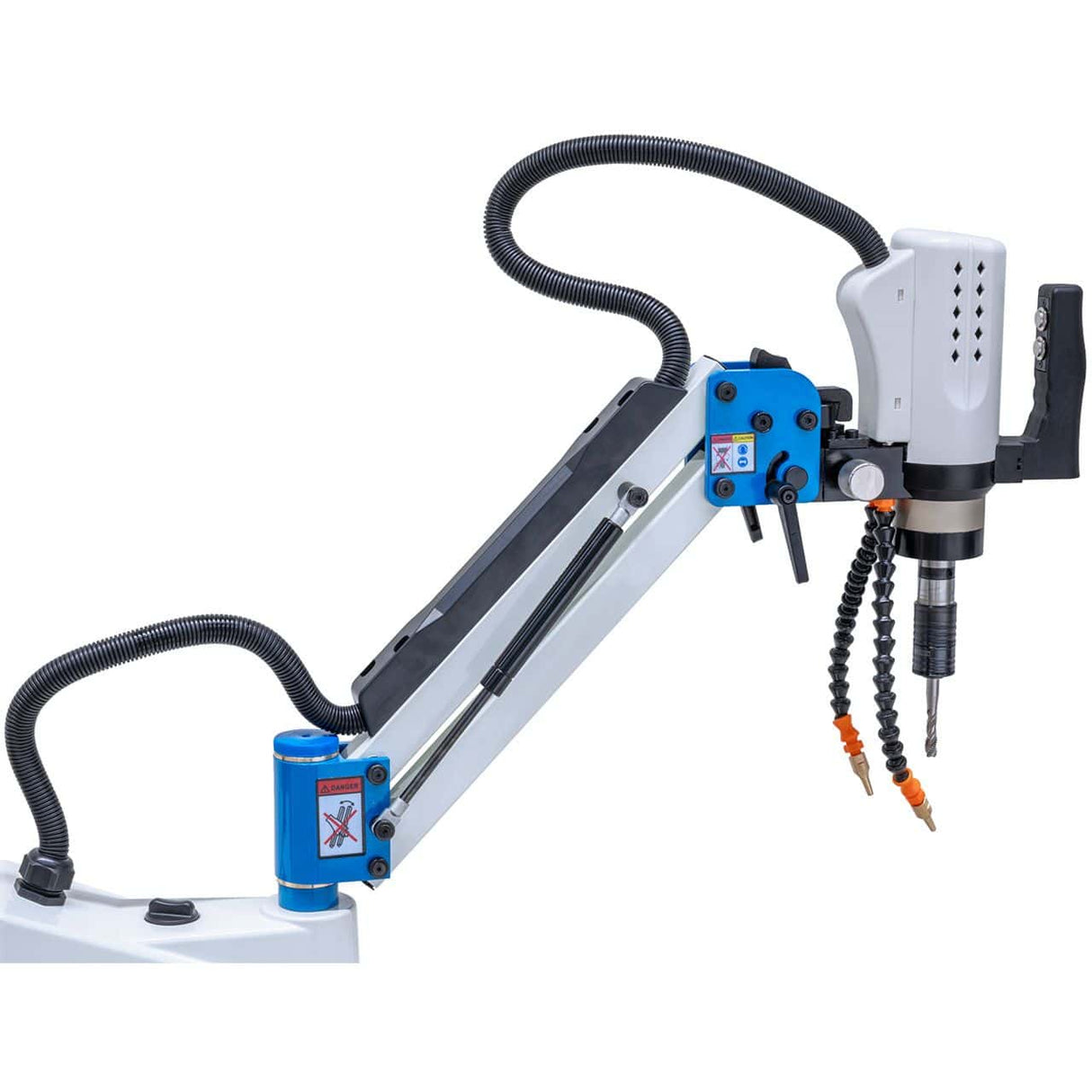

Zglobna roka z delovnim radijem 1100 mm

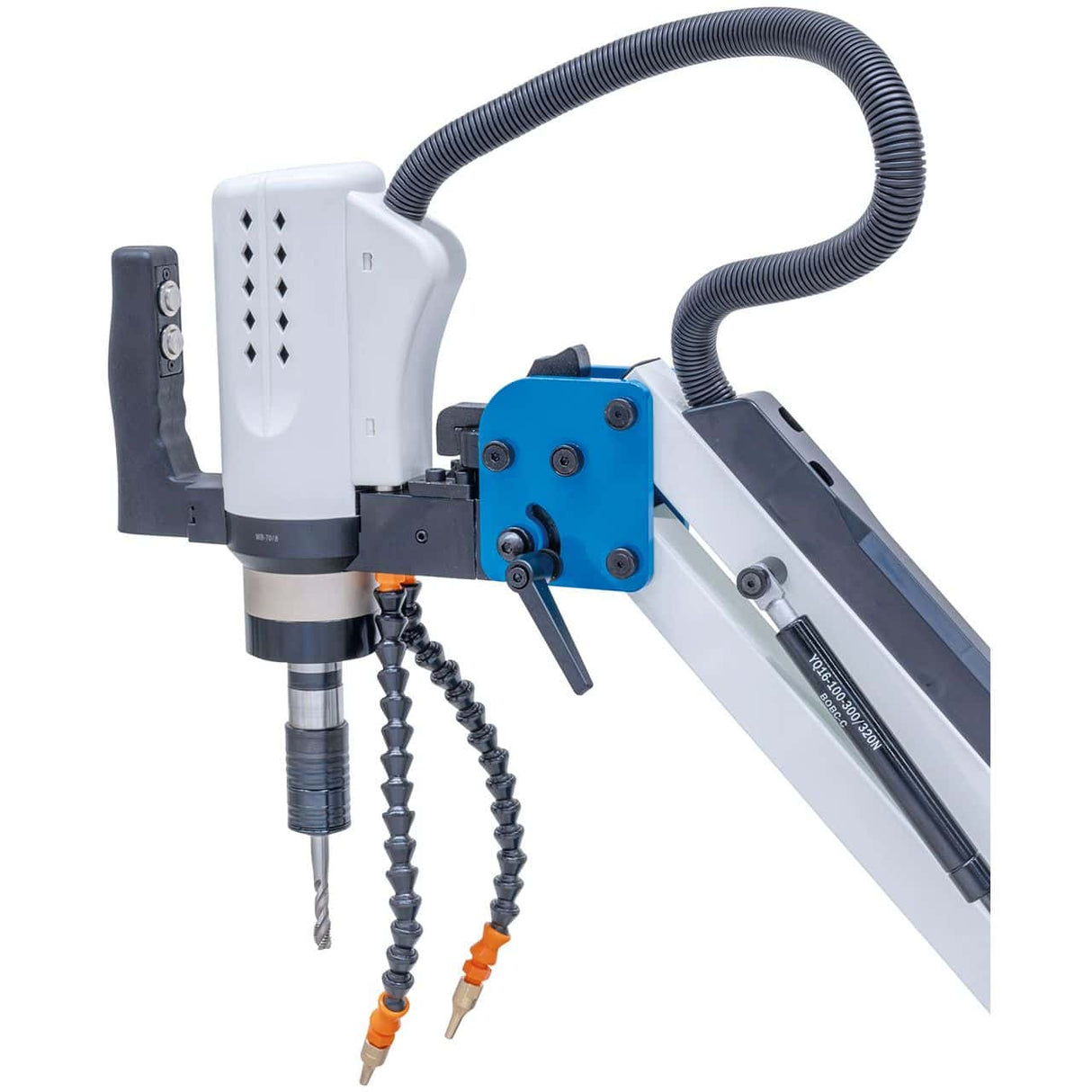

Motor se nagiba 0° – 90° za kotne navoje
Hitro zamenljiva vpenjalna glava z vgrajeno varnostno sklopko

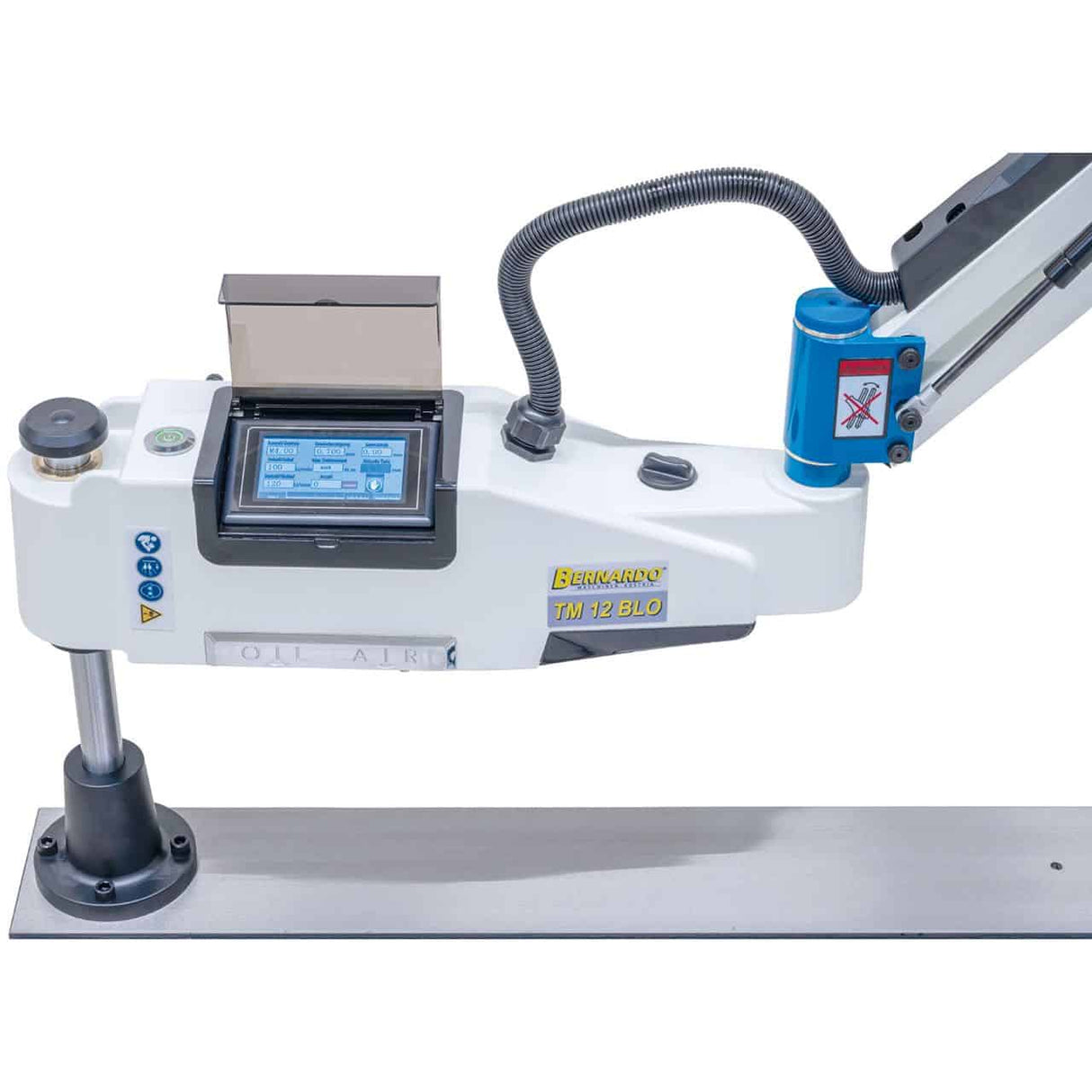

Zaslon na dotik z digitalnim indikatorjem globine
Nastavljiva hitrost 150 – 600 vrt/min
600 W elektromotor, napajanje 230 V
Kompaktna zasnova, teža 22 kg kg
Tehnične lastnosti Specifikacije
| Specifikacija |
Vrednost |
| Znamka |
Bernardo |
| Model |
TM 12 BLO / R 1100 |
| Kapaciteta navoja |
M3 – M12 |
| Priključek vretena |
GT 12 |
| Maks. Hitrost |
150–600 vrt/min |
| Nastavljiv kot |
0°–90° |
| Maks. Delovni radij |
1100 mm |

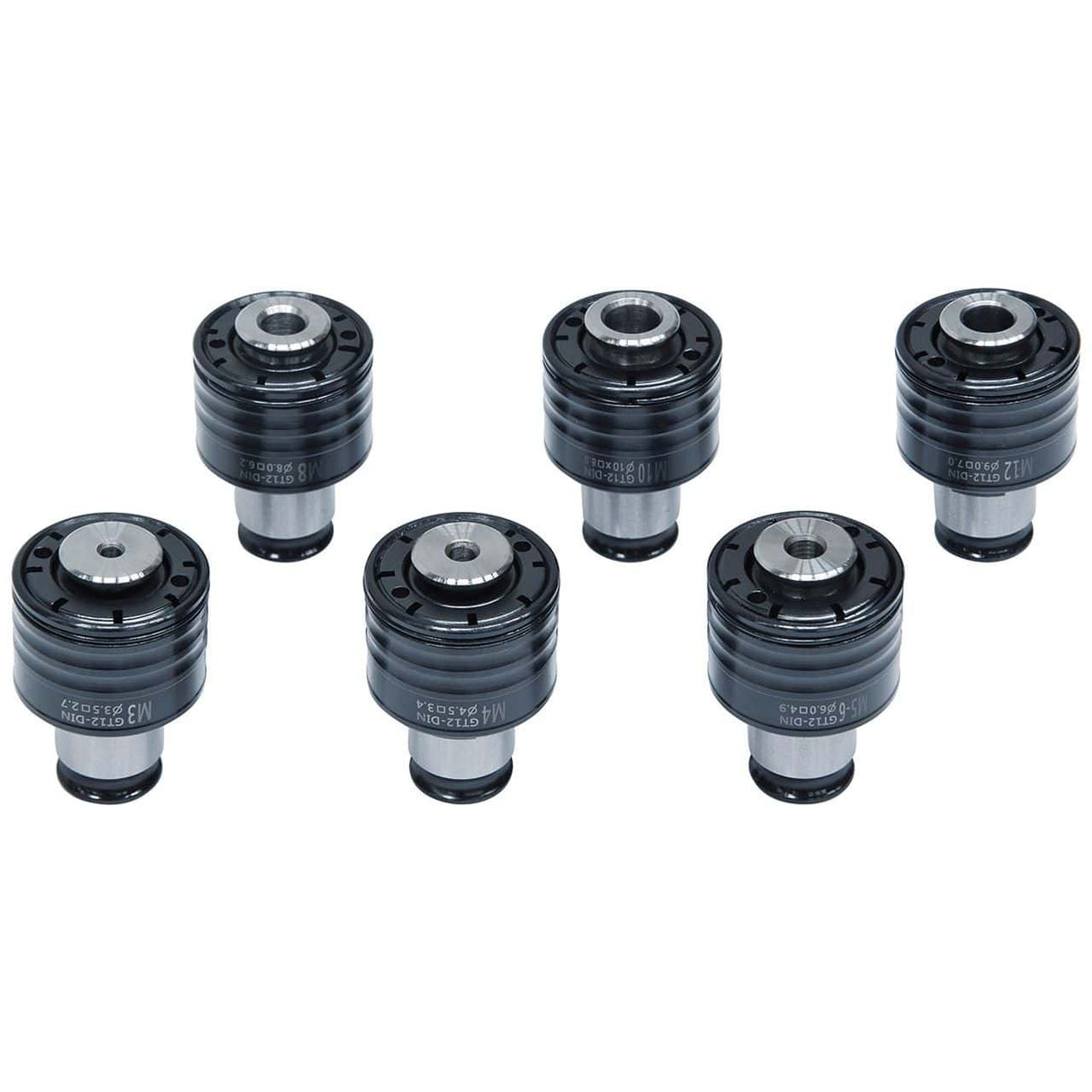

| Hitrovpenjalne glave DIN 371 |
M3 / M4 / M5-6 / M8 / M10 |
| Hitrovpenjalne glave DIN 376 |
M12 |
| Moč motorja |
600 W |
| Napajanje |
230 V |
| Teža |
približno 22 kg |
| Maks. trdnost materiala |
400 N/mm² |
Standardna oprema

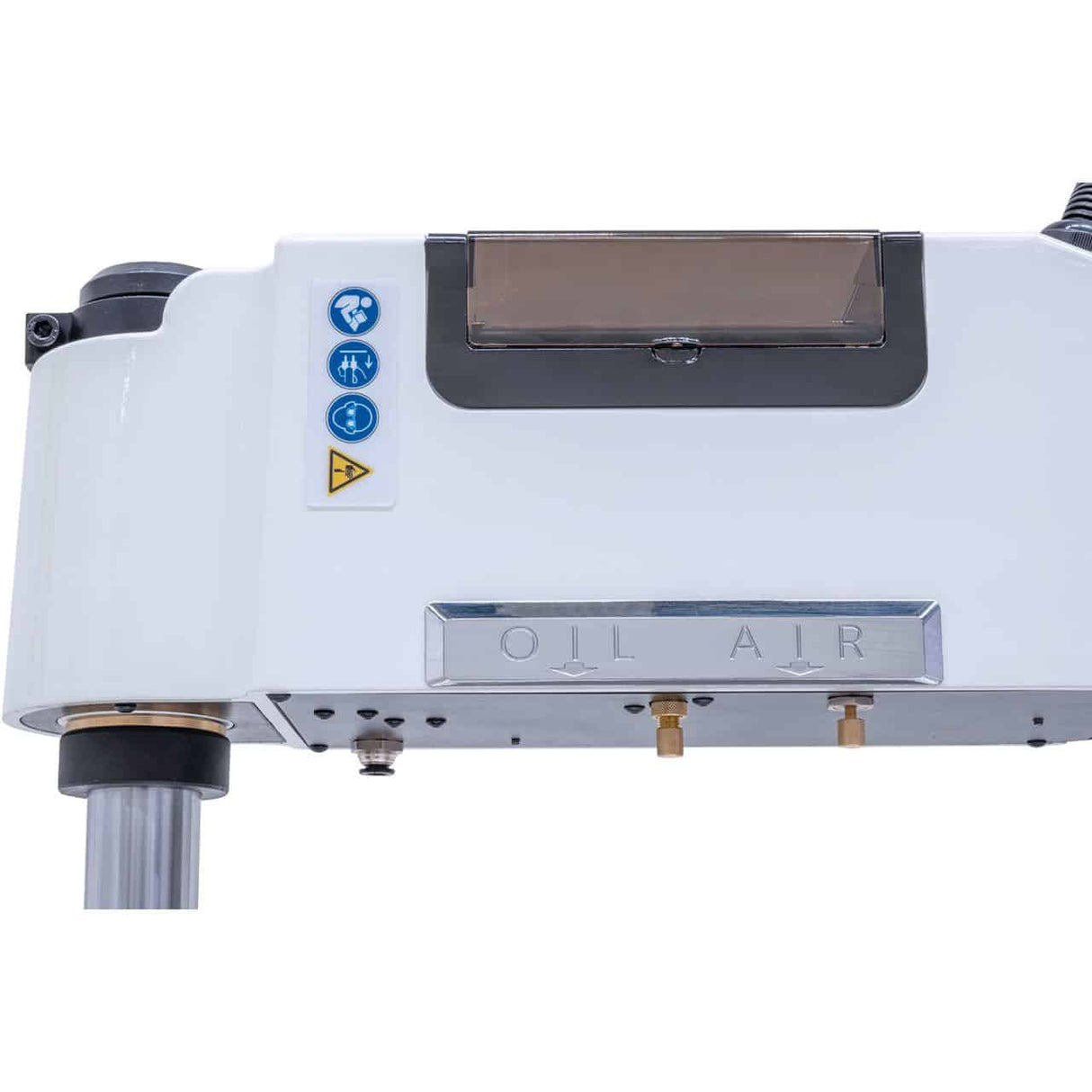

Sistem mikropršenja
Puhalo za ostružke
Zaslon na dotik z digitalnim prikazom globine
Hitrovpenjalno držalo za orodje

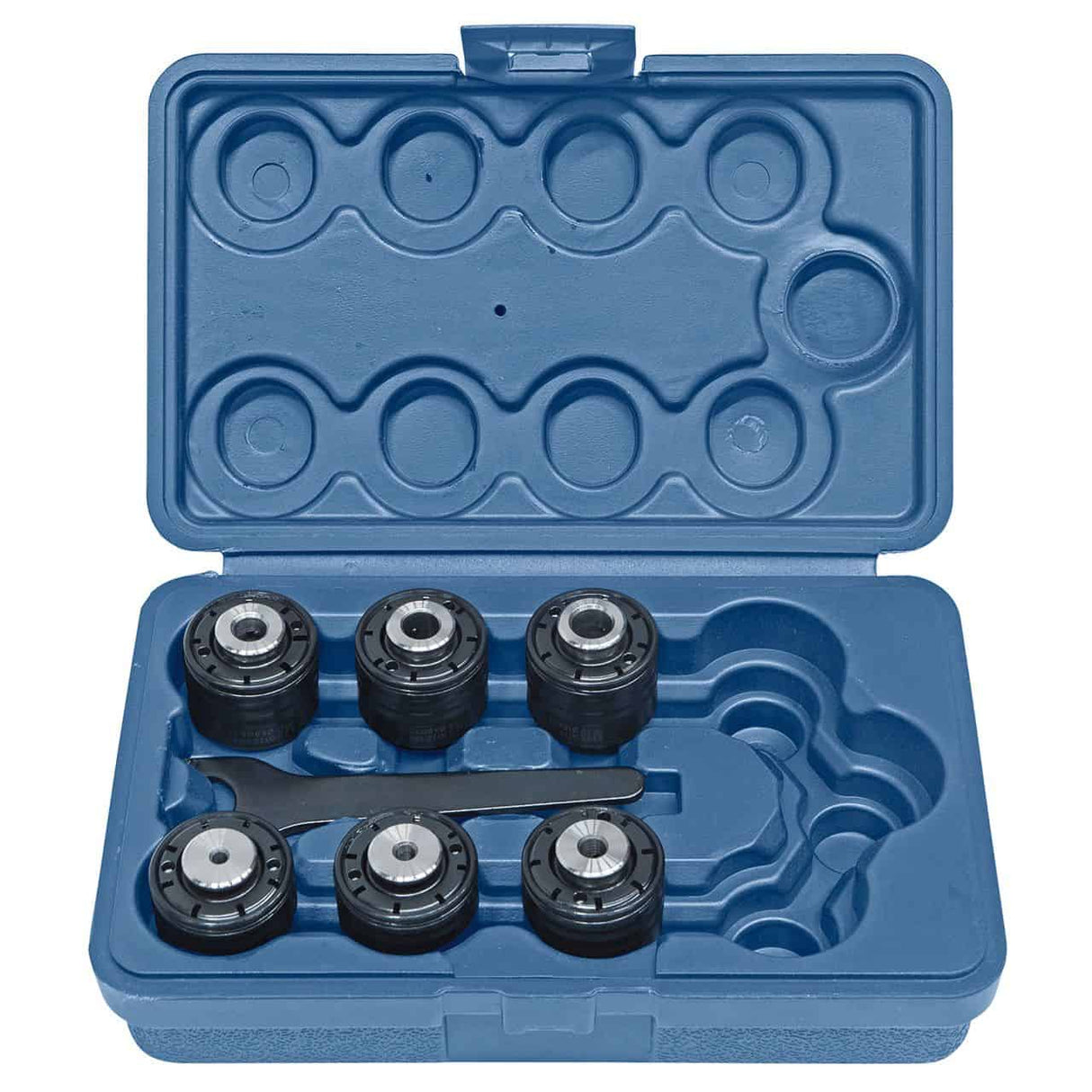

Hitrovpenjalna glava DIN
Elektromotor 600 W / 230 V
Nastavitev kota 90°

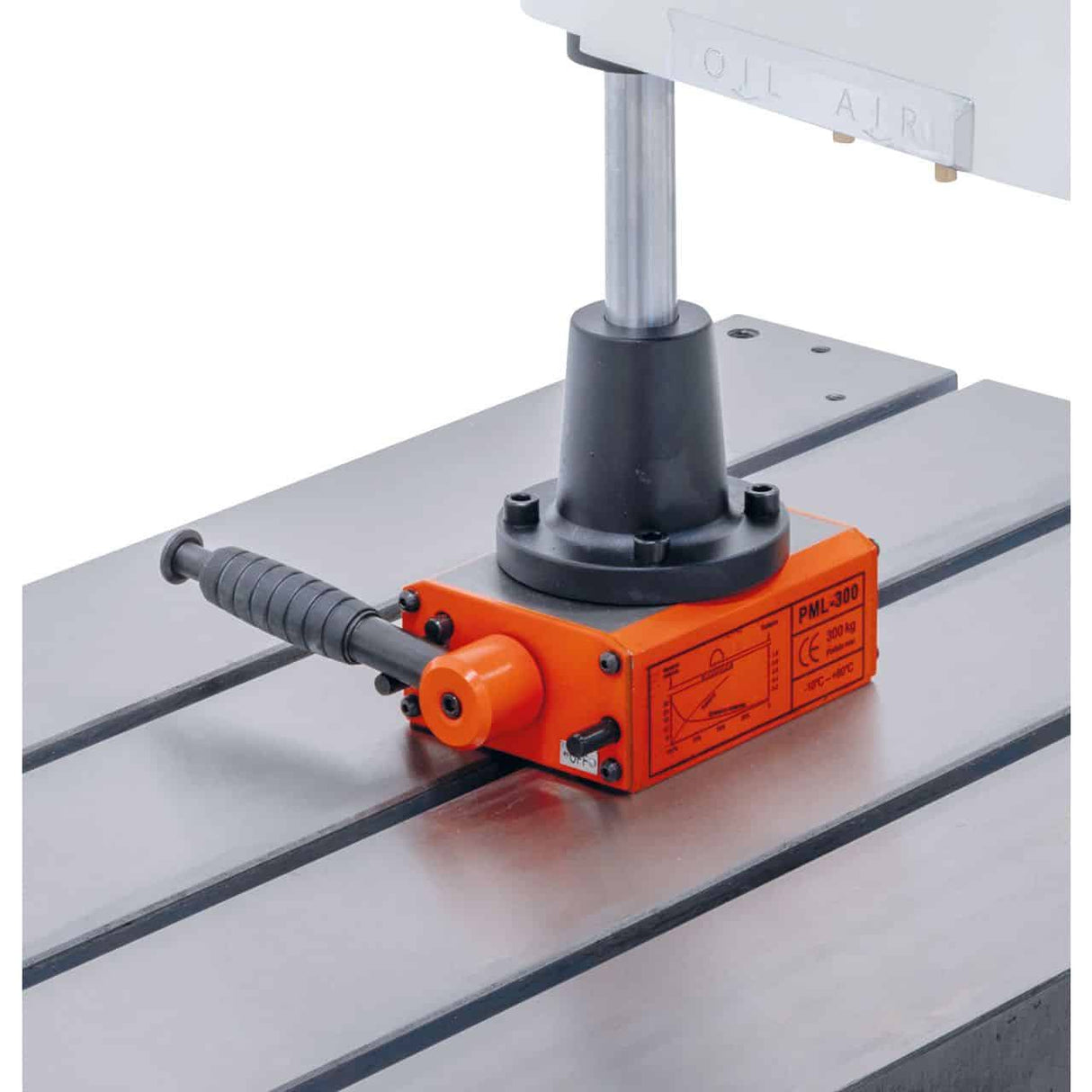

Pritrdilna prirobnica
Logistika
Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.
Pogosto zastavljena vprašanja
Kakšna je razlika med TM 12 in TM 24?
TM 12 rezlja navoje od M3 do M12 z motorjem z močjo 600 W in hitrostjo 150–600 vrt/min – za standardno rezanje navojev v delavnicah, vzdrževalnih oddelkih in mizarskih delavnicah. TM 24 rezlja navoje od M5 do M24 z motorjem z močjo 1200 W in hitrostjo 70–200 vrt/min – za navoje velikega premera, ki zahtevajo večji navor. TM 24 je počasnejši, a zmogljivejši. Izbira je odvisna od največjega premera navojnih lukenj: M12 pokriva 90 % standardnih aplikacij, M24 pa je potreben za težke kovinske konstrukcije.
Kaj pomeni BLO / R v imenu in kaj vključuje?
BLO označuje sistem mikropršenja (pihanje/mazalno olje) za samodejno hlajenje in mazanje med navojem – minimalna poraba hladilne tekočine v primerjavi s tradicionalnimi sistemi pršenja. R označuje pihalno napravo (pihanje) za odstranjevanje ostružkov. Končna številka (1100, 1500, 1200) označuje delovni polmer zglobne roke v mm.
Ali hitrovpenjalna glava ščiti navojne svedre pred lomljenjem?
Da – varnostna sklopka, vgrajena v hitrovpenjalno glavo DIN, se vklopi, ko navor preseže nastavljeno vrednost, in ustavi vrtenje, preden se navojni sveder zlomi. Intervencijski navor se prilagodi glede na premer navojnega svedra in material, v katerega se navoj vrezuje. Ta komponenta najbolj zmanjša tveganje loma dragih navojnih svedrov iz trpežnih materialov, kot sta nerjaveče jeklo in visokotrdna jekla.
S katerimi materiali deluje serija TM BLO?
Jeklo S235 in S355 – brez težav do največje zmogljivosti. Nerjaveče jeklo AISI 304 in 316 – zmanjša hitrost na 50–60 % in poveča koncentracijo hladilne tekočine. Aluminij – največja hitrost z rezalnim oljem, specifičnim za aluminij. Največja deklarirana trdnost materiala je 400 N/mm²; za visokotrdna jekla (nad 600 N/mm²) se posvetujte s Krollit.
So na voljo servis in rezervni deli?
Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
