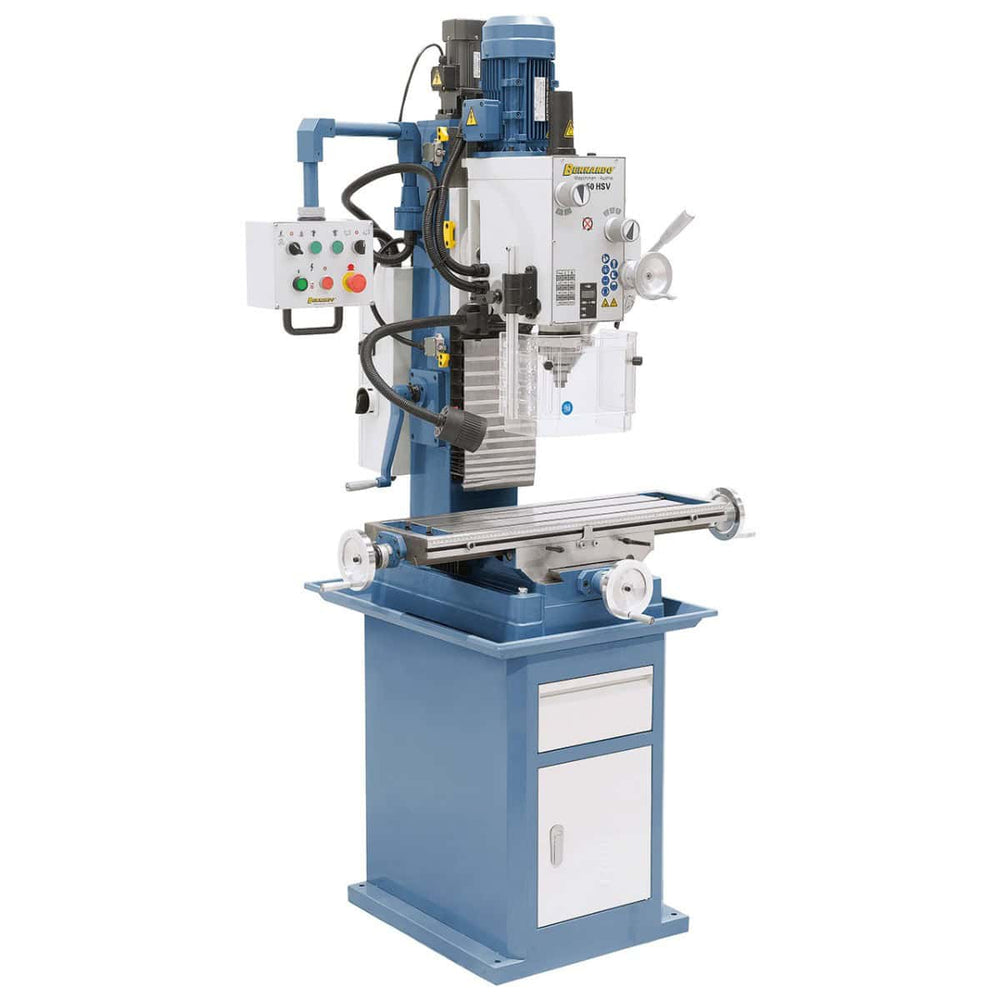

Vrtalno-rezkalni stroj Bernardo FM 50 HSV

Vrtalno-rezkalni stroj Bernardo FM 50 HSV – vsestranskost in natančnost z avtomatskimi pomiki

Vrtalno-rezkalni stroj Bernardo FM 50 HSV je profesionalni stroj, zasnovan za vrtanje, rezkanje in rezanje navojev. Zahvaljujoč 2-hitrostnemu motorju z 12 hitrostnimi območji (75–3200 vrt/min) ter kaljenim in brušenim zobnikom v oljni kopeli ponuja gladko in zmogljivo delovanje tudi pri velikih obremenitvah.

Stroj je opremljen z avtomatskim pomikom vretena s tremi izbirnimi pomiki in integrirano napravo za rezanje navojev. Nagibna glava ±60° in miza za prečno rezanje 800 x 240 mm s pomikom 555 x 225 mm nudita veliko operativno fleksibilnost. 90-vatni dvižni motor omogoča enostavno nastavitev višine glave, digitalni prikazovalnik hoda vretena pa izboljša natančnost obdelave.

Z robustno konstrukcijo iz litega železa, nastavljivim ščitnikom mikrostikala, LED-lučjo in nastavljivimi vodili v obliki lastovičjega repa je FM 50 HSV popoln in zanesljiv stroj za delavnice in mehanske laboratorije.

---

Glavne specifikacije

Zmogljivost vrtanja do Ø 32 mm v jeklo in maks. 80 mm
2-hitrostni motor z 12 območji (75–3200 vrt/min)
Samodejno pomikanje vretena (0,10 / 0,18 / 0,26 mm/vrt)
Standardno integrirana naprava za rezanje navojev
Nagib glave od -60° do +60° za kotno rezkanje in poševno vrtanje
Križna miza 800 x 240 mm s pomikom 555 x 225 mm
90 W motor za dvig glave za hitro nastavitev
Vključen digitalni prikaz pomika vretena in LED lučka
Vodila lastovičjega repa na X, Y in Z so nastavljiva z vodili
Zobniki, brušeni v oljni kopeli za nemoteno delovanje
Višinsko nastavljiv zaščitni pokrov z varnostnim mikrostikalom

---

Vsebina paketa:
Hitrovpenjalna glava 3–16 mm / B16
Konusni nastavek MK 4 / B16
Vlečna palica M16
Morsejev nastavek MK 4/3
Držalo za rezilo MK 4/27 mm
Višinsko nastavljiv zaščitni pokrov
Samodejno pomikanje vretena
Motor za dvigovanje glave
LED delovna luč
Digitalni indikator gibanja vretena
Naprava za rezanje navojev
Jeklen pokrov
Dolžinsko ravnilo
Komplet orodja

Logistika

Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Na voljo so originalni rezervni deli s dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.

---

Tehnični podatki o mizi podatki:

Specifikacija	Vrednost
Zmogljivost vrtanja v jeklo	32 mm
Zmogljivost vrtanja v lito železo	40 mm
Maks. zmogljivost rezkanja	80 mm
Razdalja med vretenom in stebrom	220 mm
Hitrost vretena (12 stopenj)	75 – 3200 vrt/min
Priključek vretena	MT 4
Hod vretena	120 mm
Podajanje vretena	0,10 / 0,18 / 0,26 mm/vrt
Dimenzije mize	800 x 240 mm
Pomik mize (X / Y)	555 / 225 mm
Nagib glave	-60° do +60°
Razdalja med vretenom in mizo	95 – 485 mm
Nastavitev višine glave	390 mm
Velikost T-utora	14 mm
Motor za dvigovanje glave	90 W
Moč motorja S1 100 %	1,1 / 1,5 kW (400 V)
Moč motorja S6 40 %	1,5 / 2,2 kW (400 V)
Dimenzije stroja (D x Š x V)*	1140 x 970 x 1460 mm
Teža	pribl. 322 kg
*brez stojala

Garancijski pogoji in informacije o servisni podpori so na voljo na ustrezni strani Krollit.

Oglejte si garancijske pogoje Krollit

Pogosto zastavljena vprašanja

Kakšna je razlika med serijo KF in serijo BF/FM v seriji Bernardo?

Serija KF (KF 16, KF 20, KF 25, KF 28) je kompaktna serija: manjše mize, vpenjala MT2/MT3, primerna za delavnice z omejenim prostorom in majhne do srednje velike strojne operacije. Serija BF (BF 25, BF 30, BF 35, BF 40, BF 45) in serija FM (FM 40, FM 45, FM 50, FM 55) sta profesionalni različici: večje mize, vpenjala MT3/MT4, zmogljivejši motorji, daljši hodi – za srednje velike obdelovance v neprekinjeni proizvodnji. Serija FM ima 360° nagibno glavo, česar KF nima.
