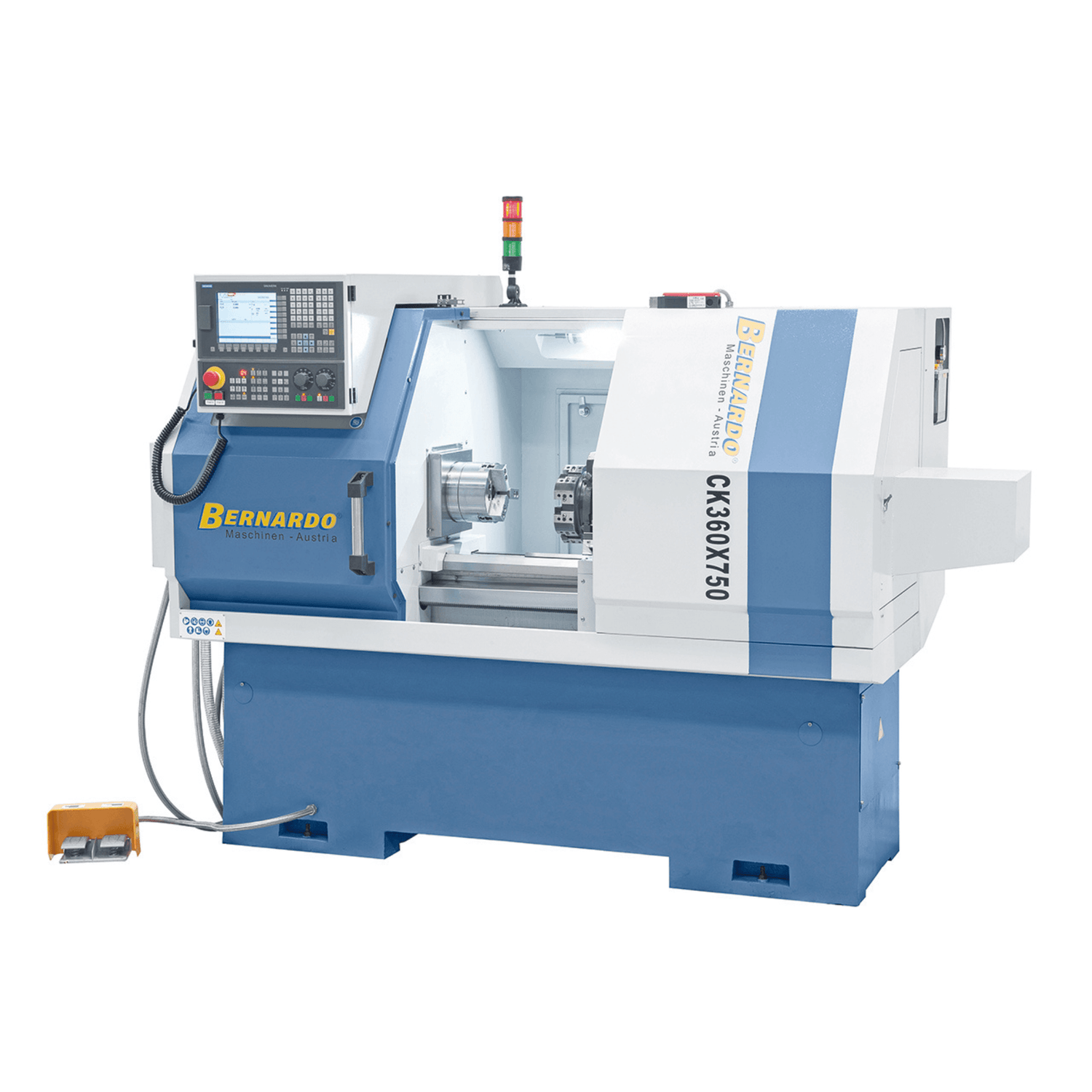

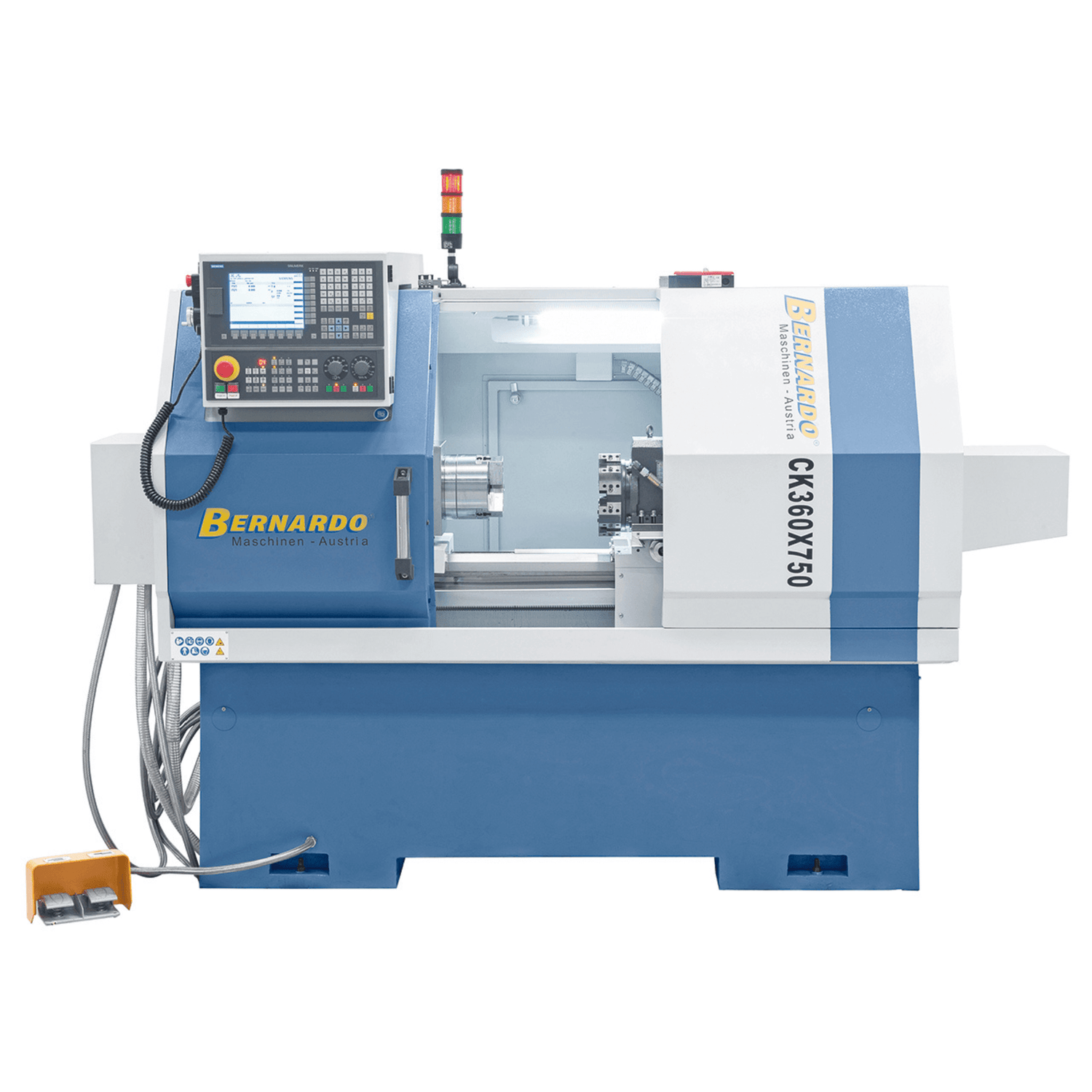

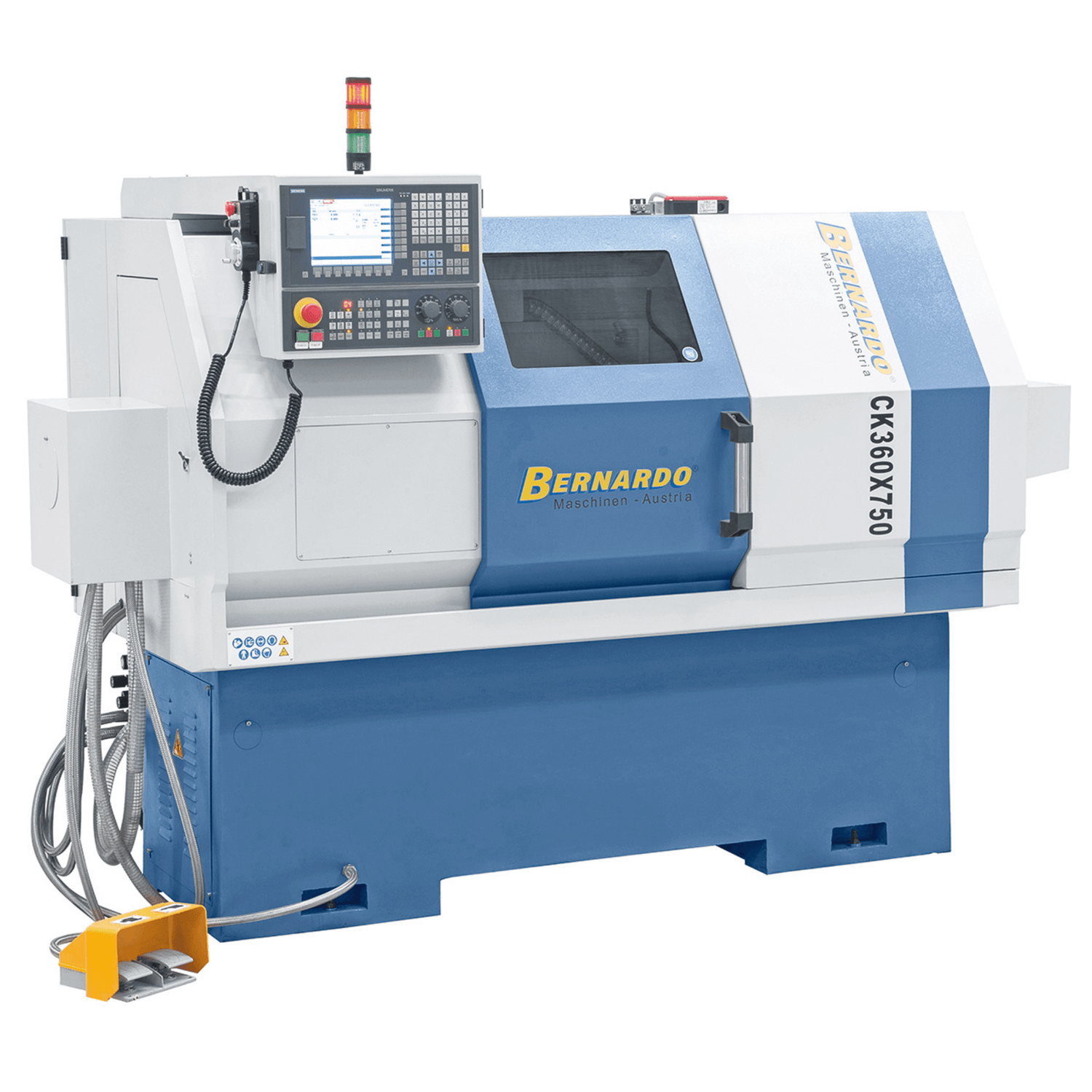

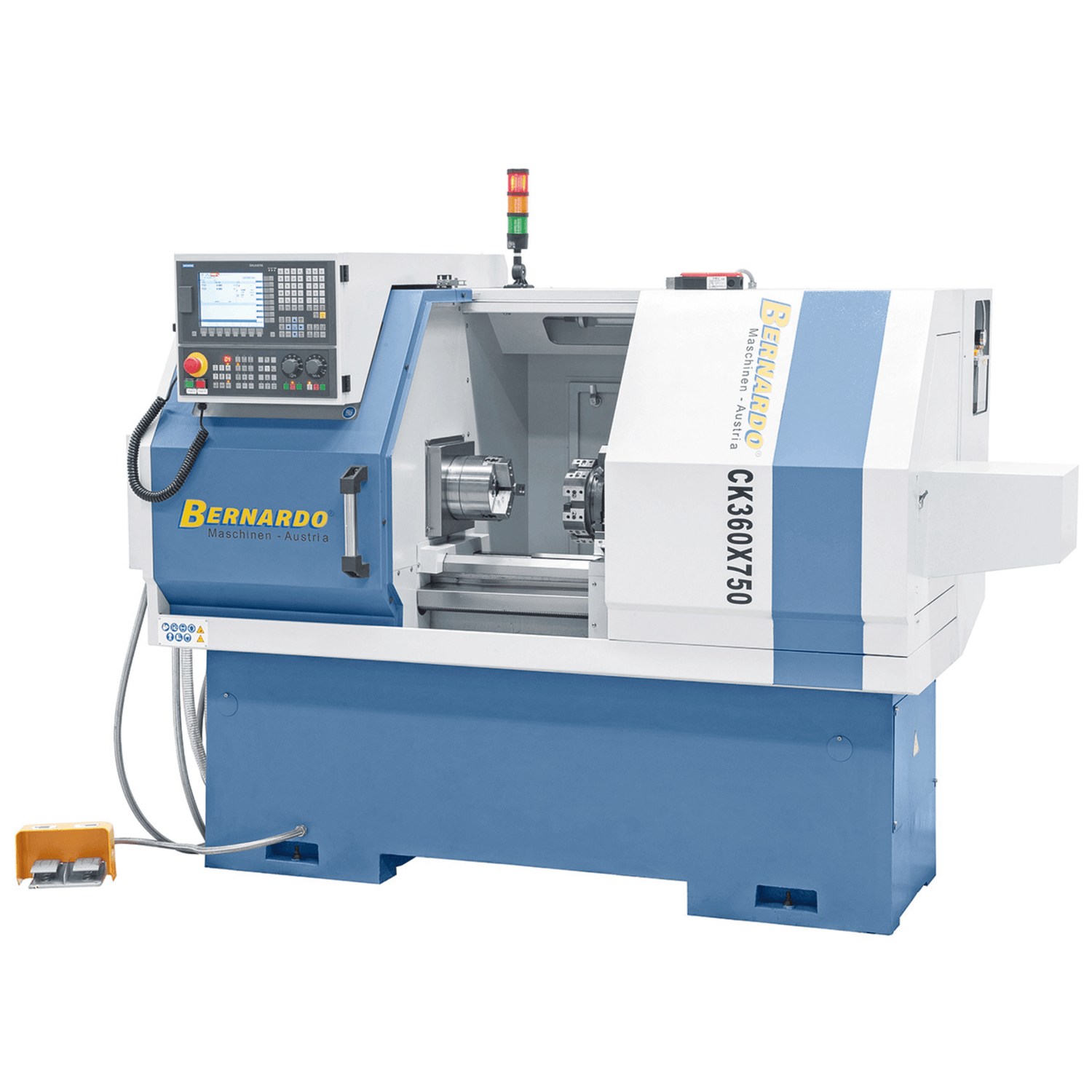

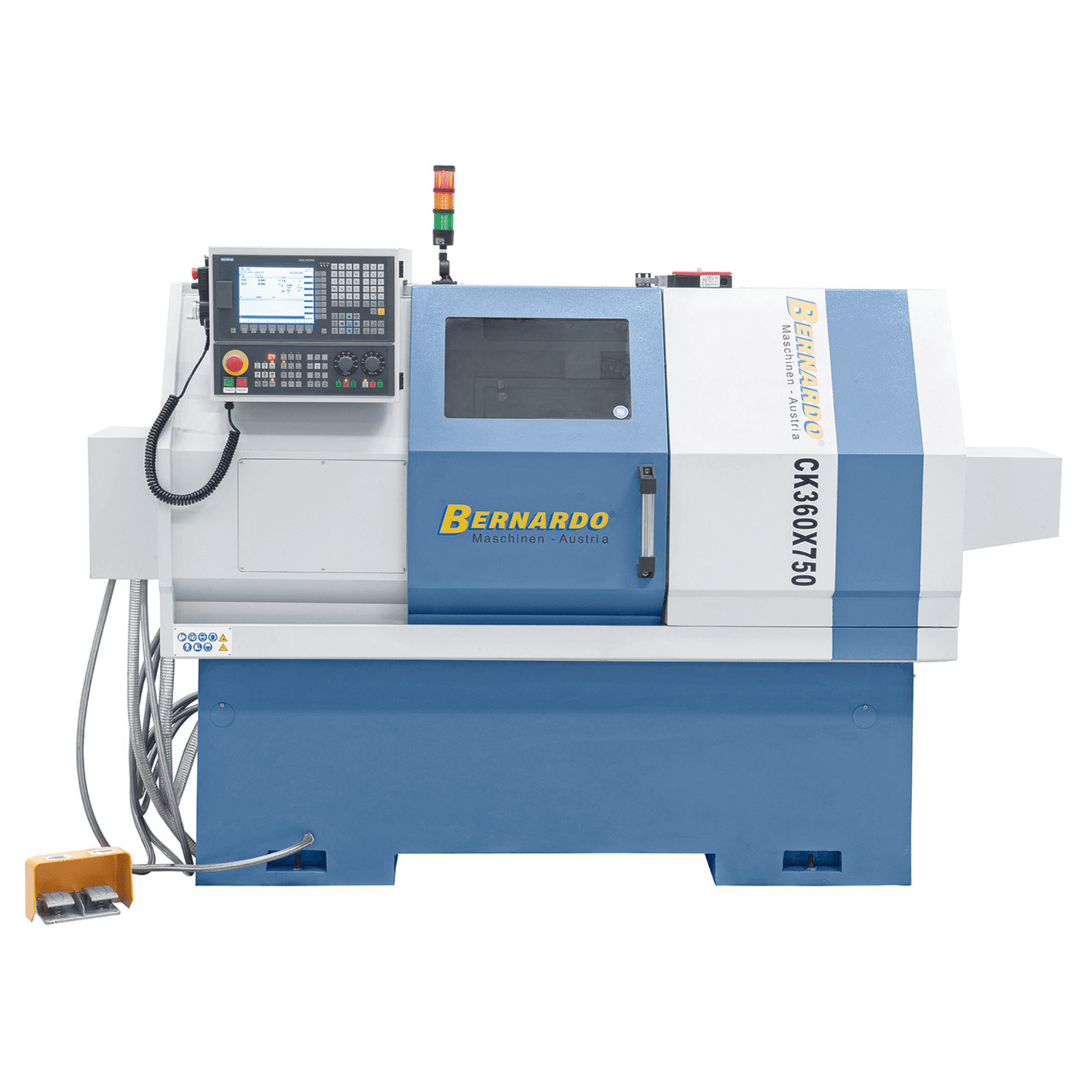

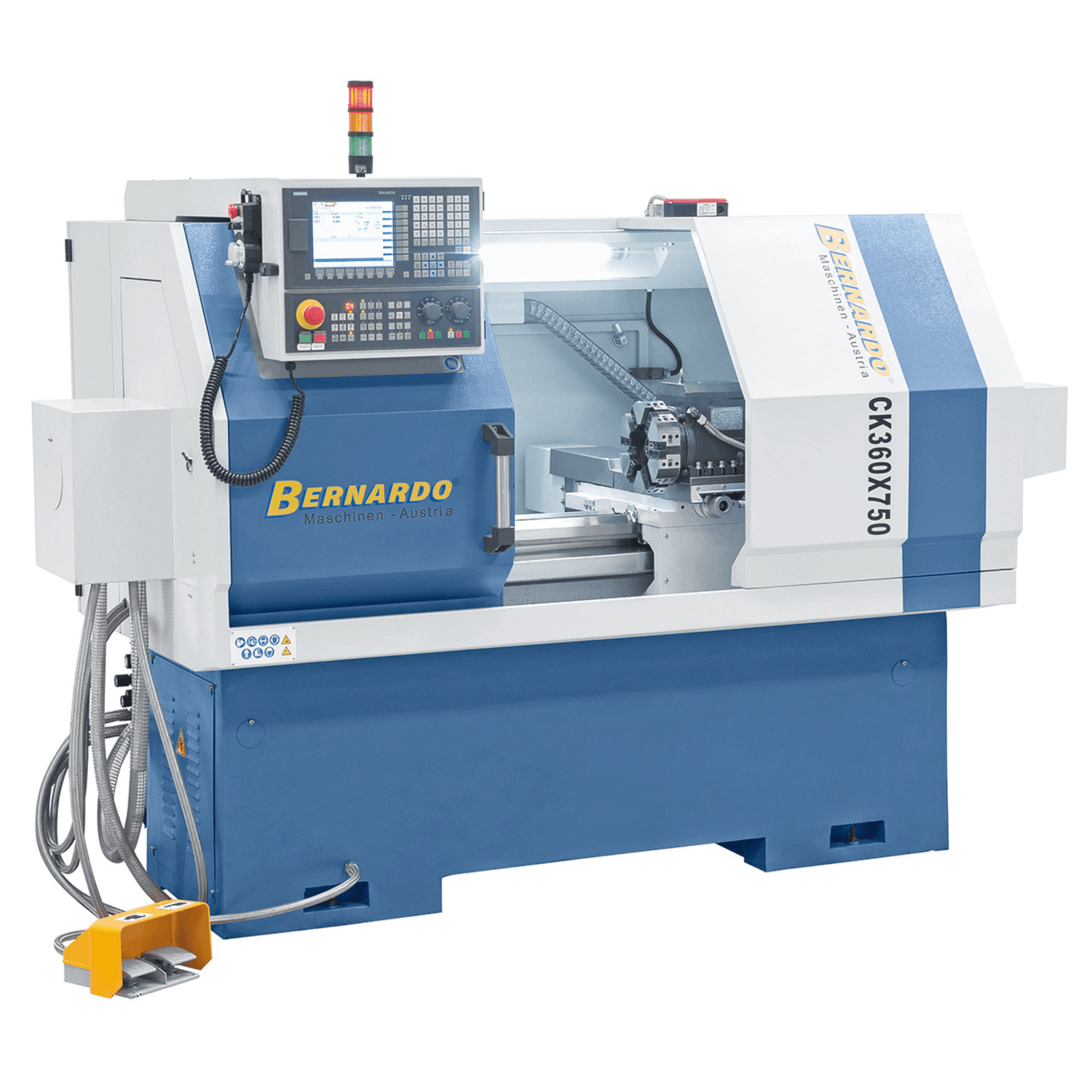

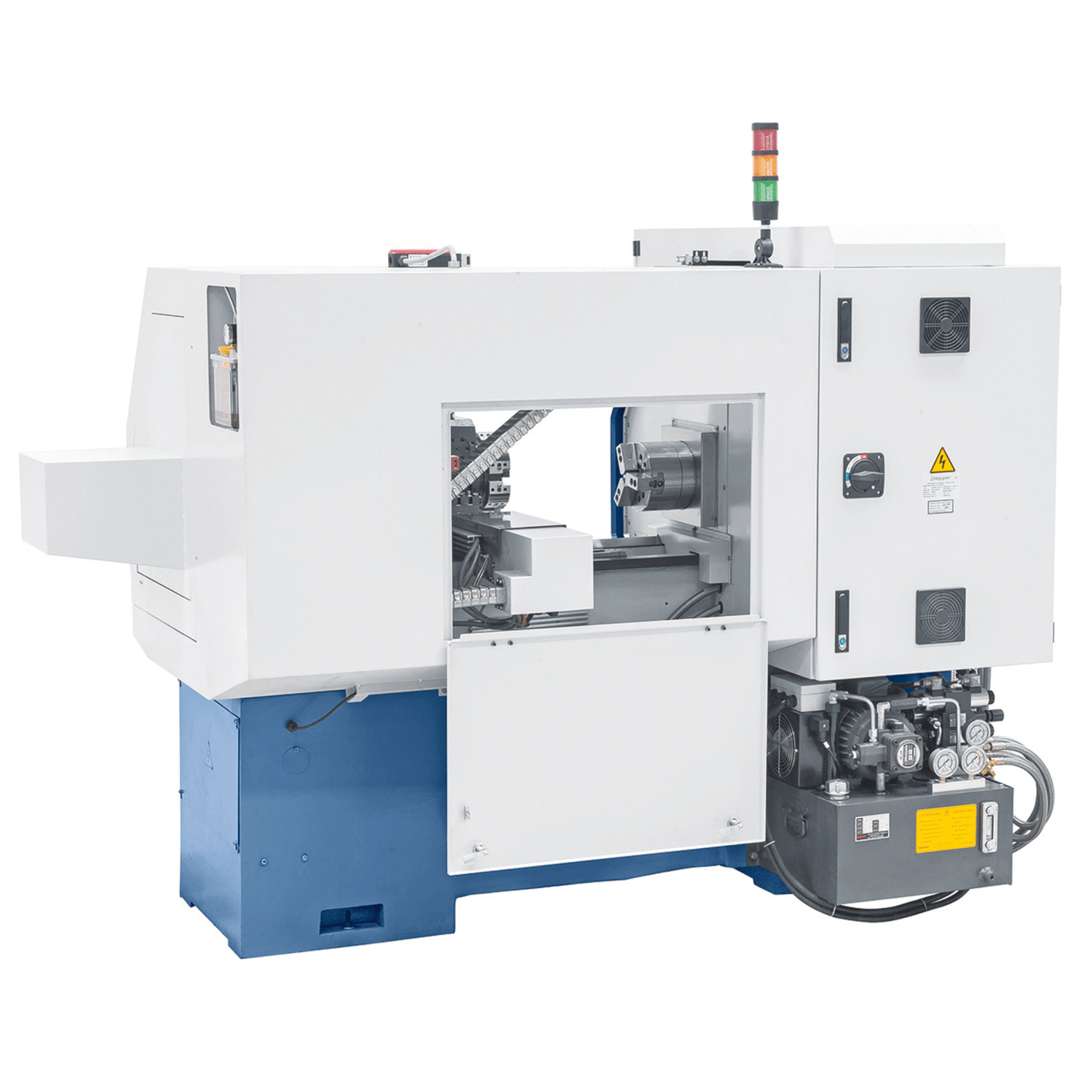

CNC stružnica CK 360 x 500 s Siemens 808D Advanced
CNC stružnica Bernardo CK 360 x 500 je zasnovana za natančnost, stabilnost in zanesljivost pri obdelavi. Z razdaljo med središči 500 mm in višino središča 180 mm lahko obdeluje obdelovance s premerom do 360 mm. Zahvaljujoč 60 mm vretenu s skoznjo luknjo in držalu A2-6 združuje vsestranskost in moč. Brezstopenjsko spremenljiv elektronski menjalnik ponuja območje hitrosti od 150 do 2500 vrt/min, medtem ko 6-stopenjski avtomatski revolver zagotavlja hitrost in produktivnost. Opremljena s Siemens 808D Advanced CNC, samodejnim mazanjem in integriranim hladilnim sistemom je primerna za delavnice in laboratorije, ki zahtevajo dosledno kakovost in varnost delovanja. Kompaktna in robustna konstrukcija s težo 1390 kg je zasnovana za vzdržljivost in stabilnost tudi pri velikih obremenitvah.
Glavne specifikacije
• Razdalja med središči: 500 mm
• Višina središča: 180 mm
• Premer struženja nad posteljo: 360 mm
• Premer struženja nad drsnikom: 150 mm

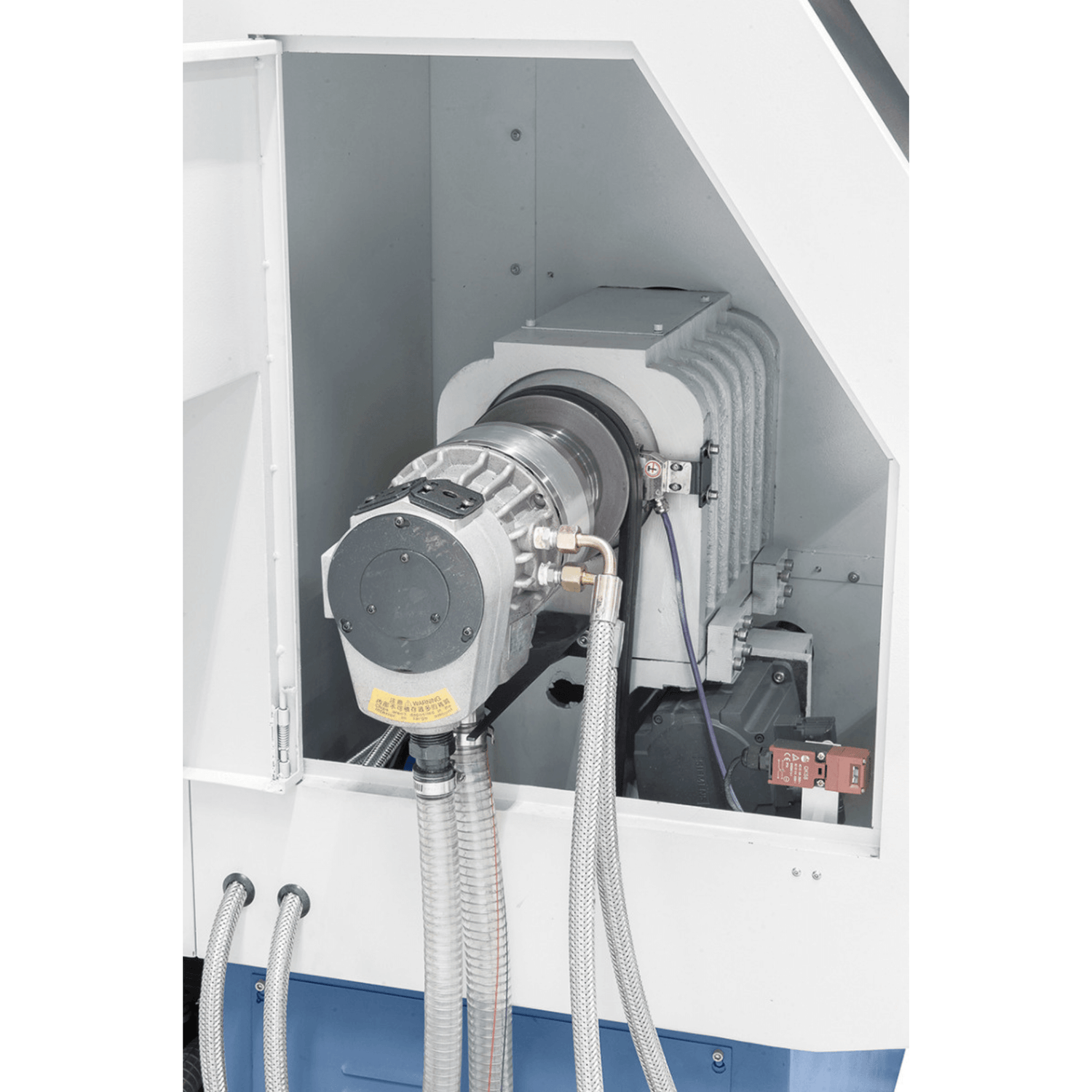

• Izvrtina vretena: 60 mm, vpenjalo A2-6
• Območje hitrosti: 150–2500 vrt/min, brezstopenjsko

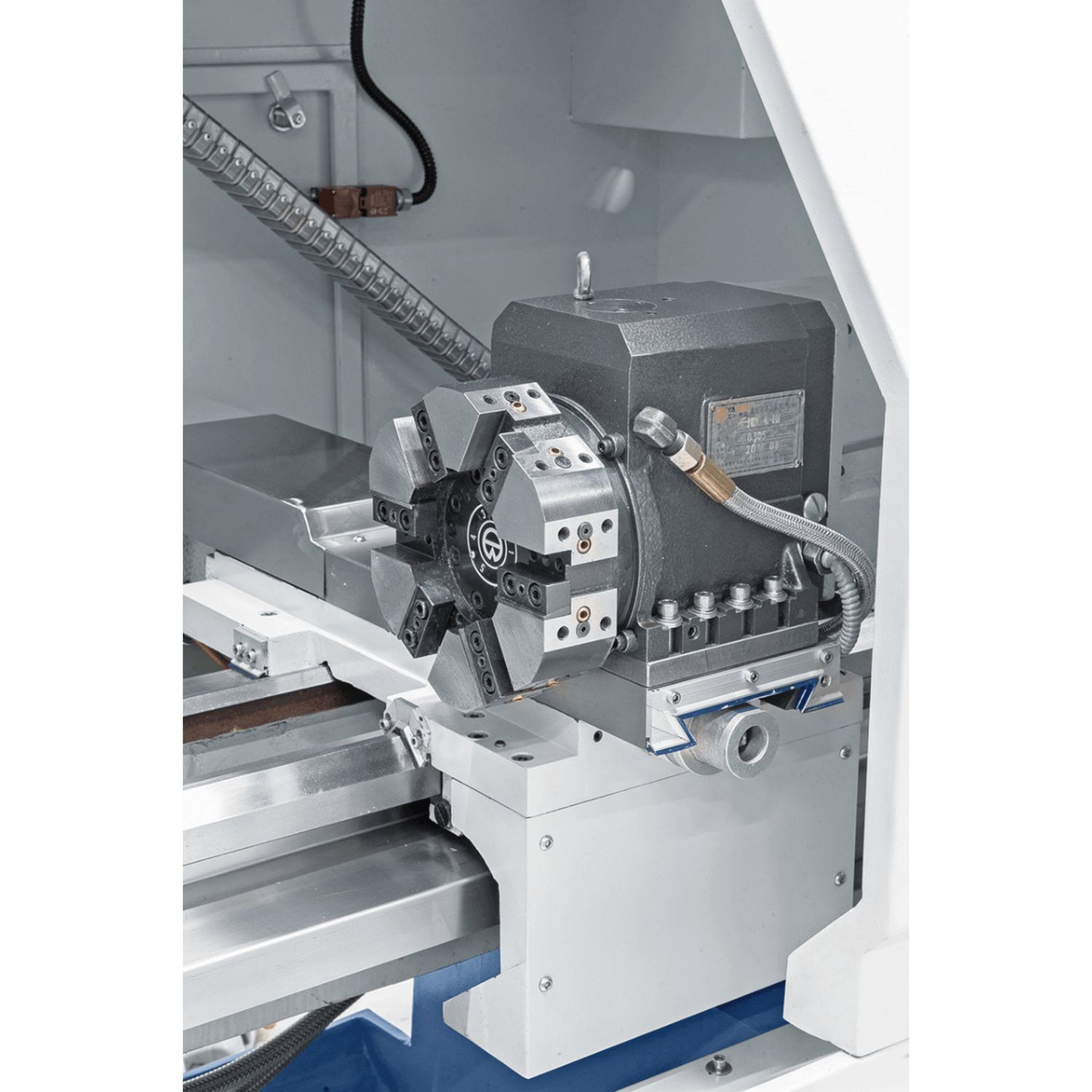

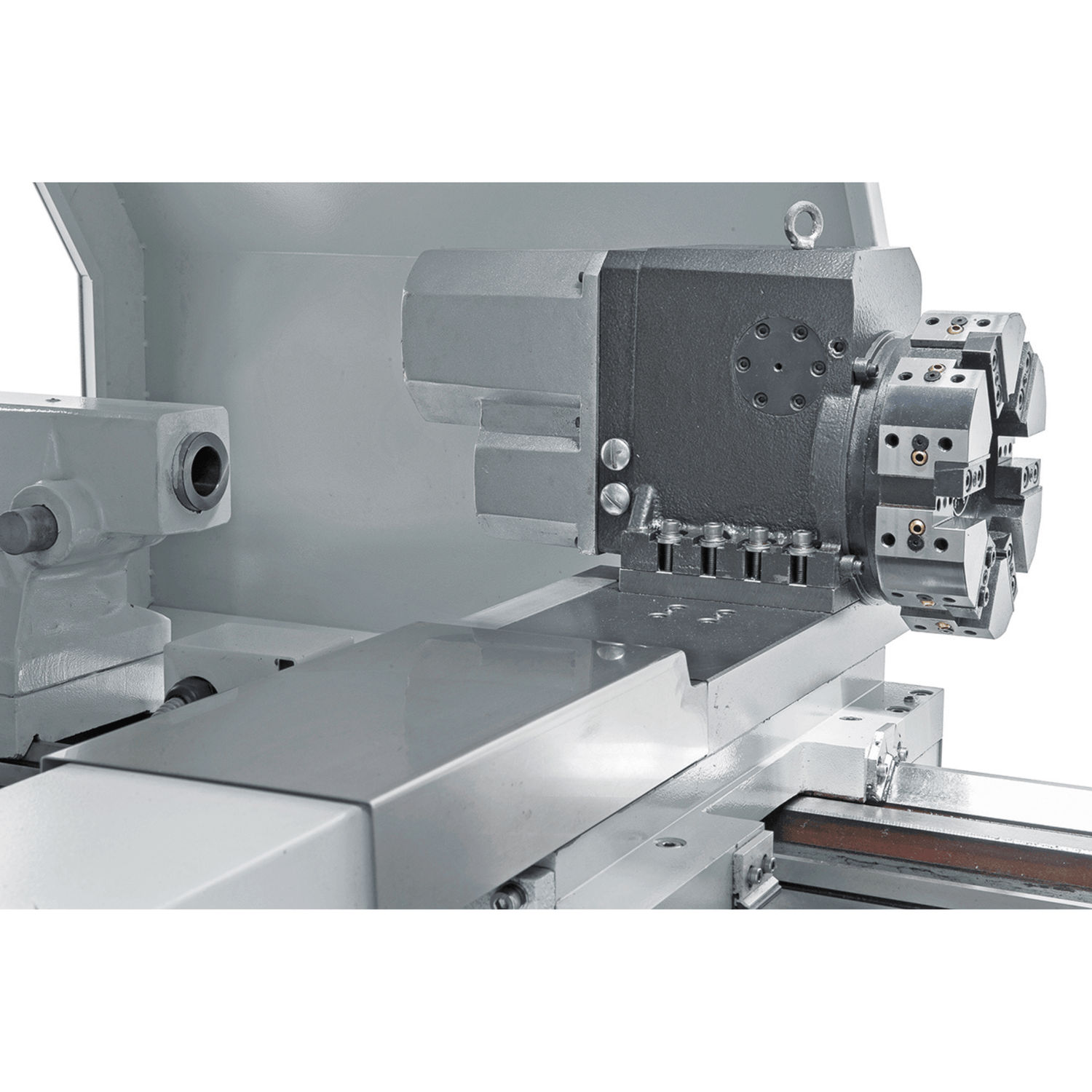

• Avtomatski 6-mestni revolverski stroj
• Siemens 808D Advanced CNC
• Moč motorja: 3,7 kW
• Teža stroja: pribl. 1390 kg
Tehnična tabela:
| Določite |
Vrednost |
| Razdalja med konicami |
500 mm |
| Višina središča |
180 mm |
| Premer obračanja na mizi |
360 mm |
| Premer obračanja na vozičku |
150 mm |
| Postelja širina |
260 mm |
| Izvrtina vretena |
60 mm |
| Nosilec vretena |
A2-6 |
| Območje hitrosti |
150 – 2500 vrt/min |
| Pomik osi X/Z |
180 / 500 mm |
| Hitro pomikanje X/Z |
4 / 7 m/min |
| Postaja Revolver |
6 |
| Dimenzije orodja |
16 x 16 mm |
| Natančnost pozicioniranja |
± 0,01 mm |
| Kontrilnik |
Puša Ø 50 mm, hod 100 mm, konus MK4 |
| Moč motorja |
3,7 kW |
| Dimenzije stroja (Š x G x V) |
2200 x 1150 x 1835 mm |
| Teža |
1390 kg |
Vsebina paketa:

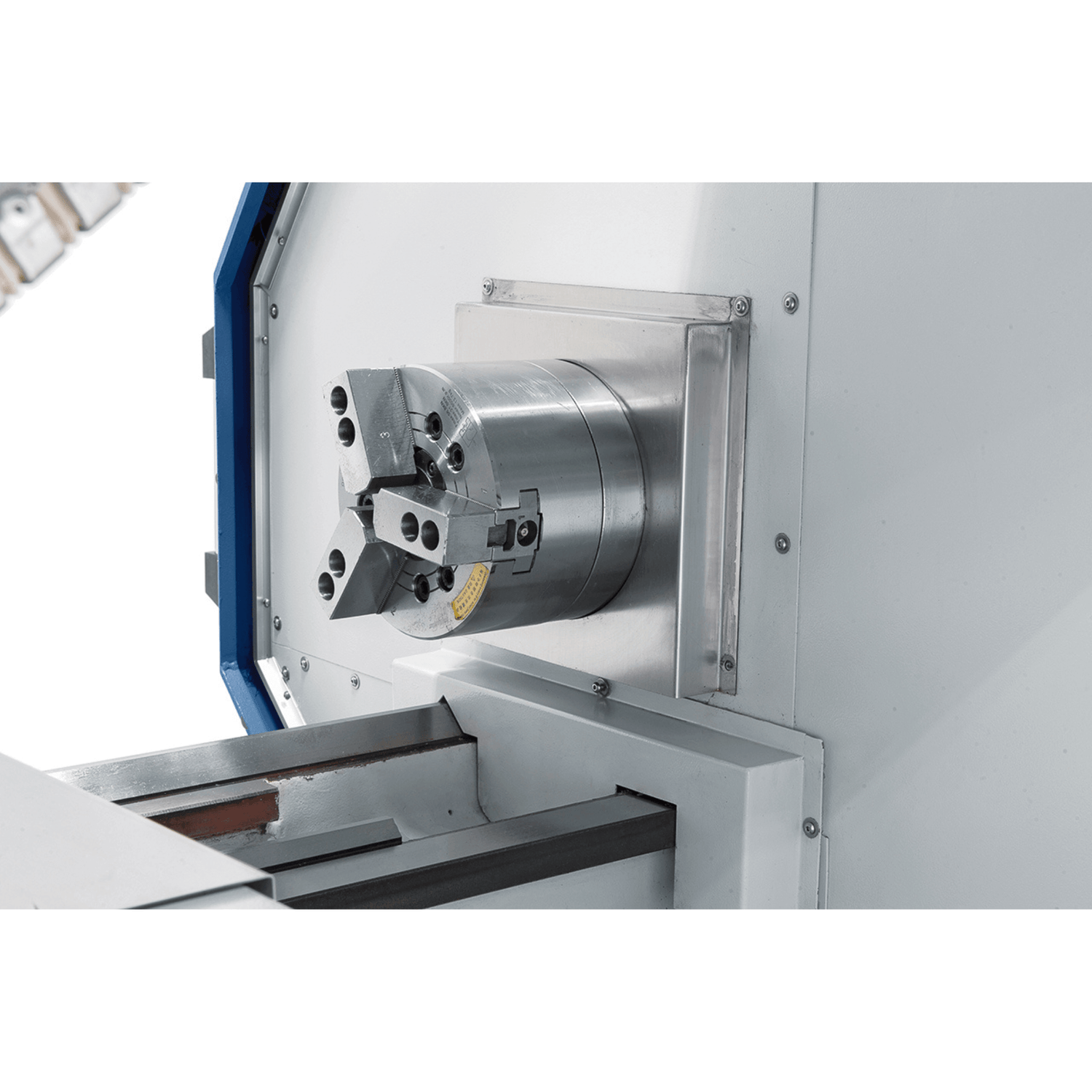

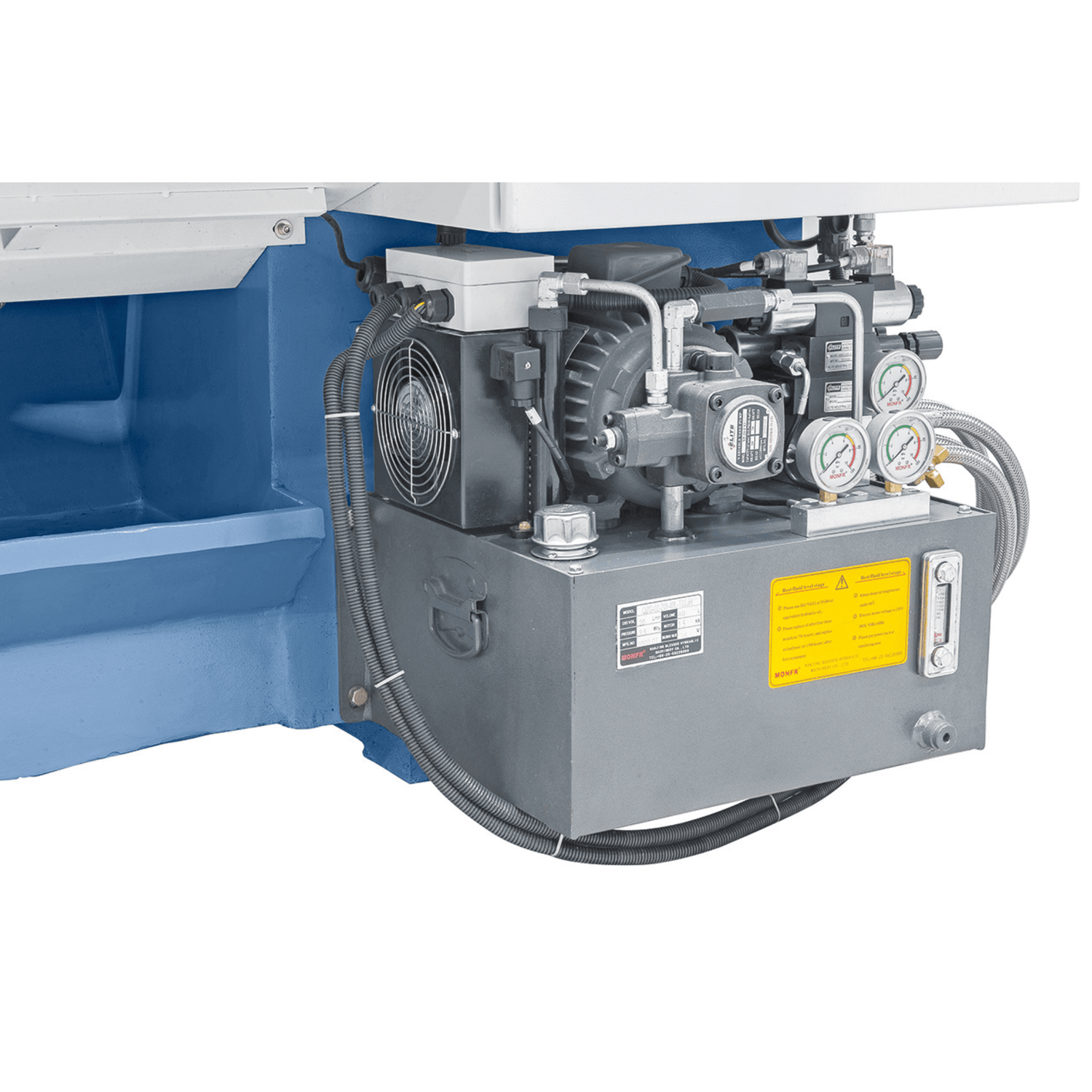

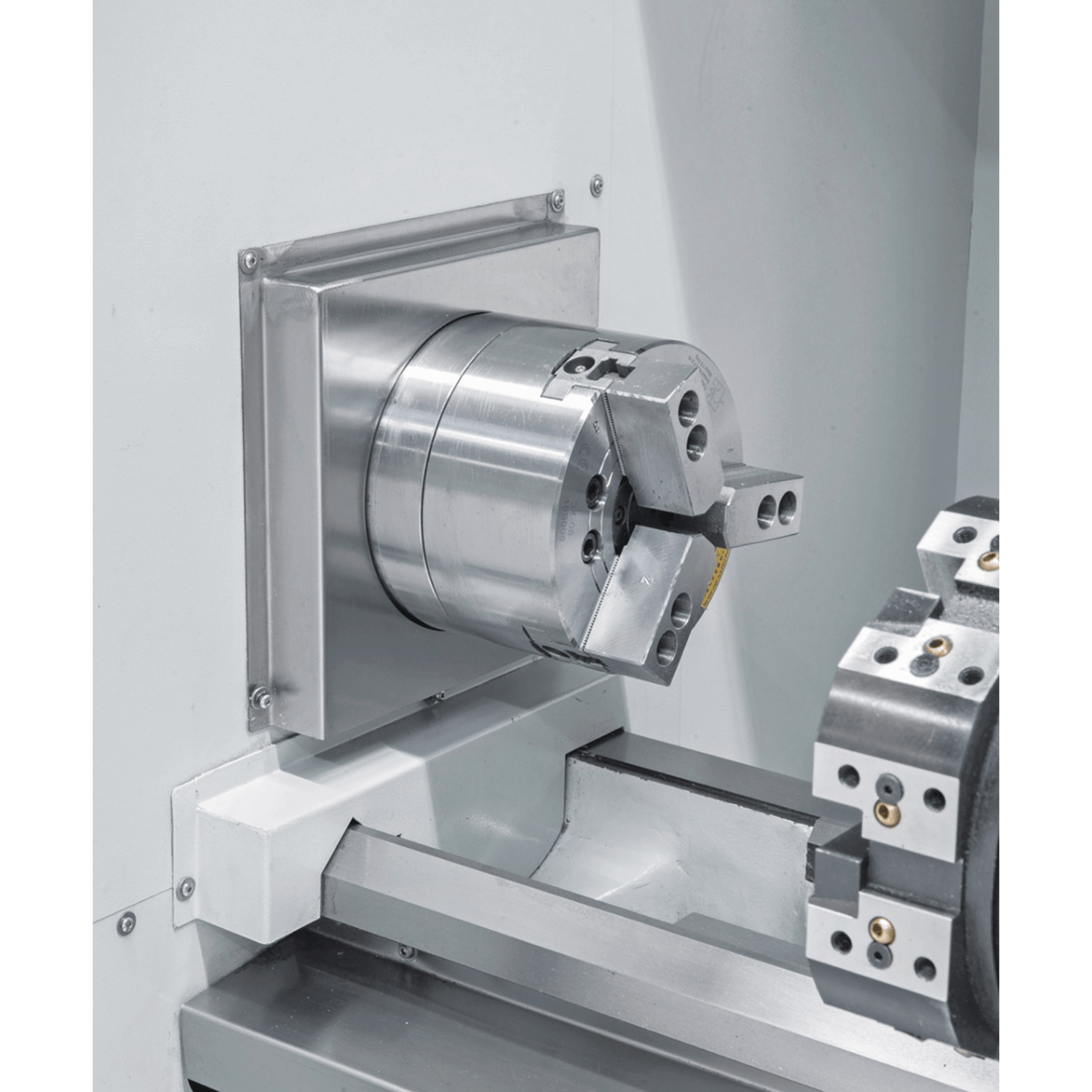

• Hidravlična samocentrirajoča vpenjalna glava Ø 200 mm s krmilno enoto

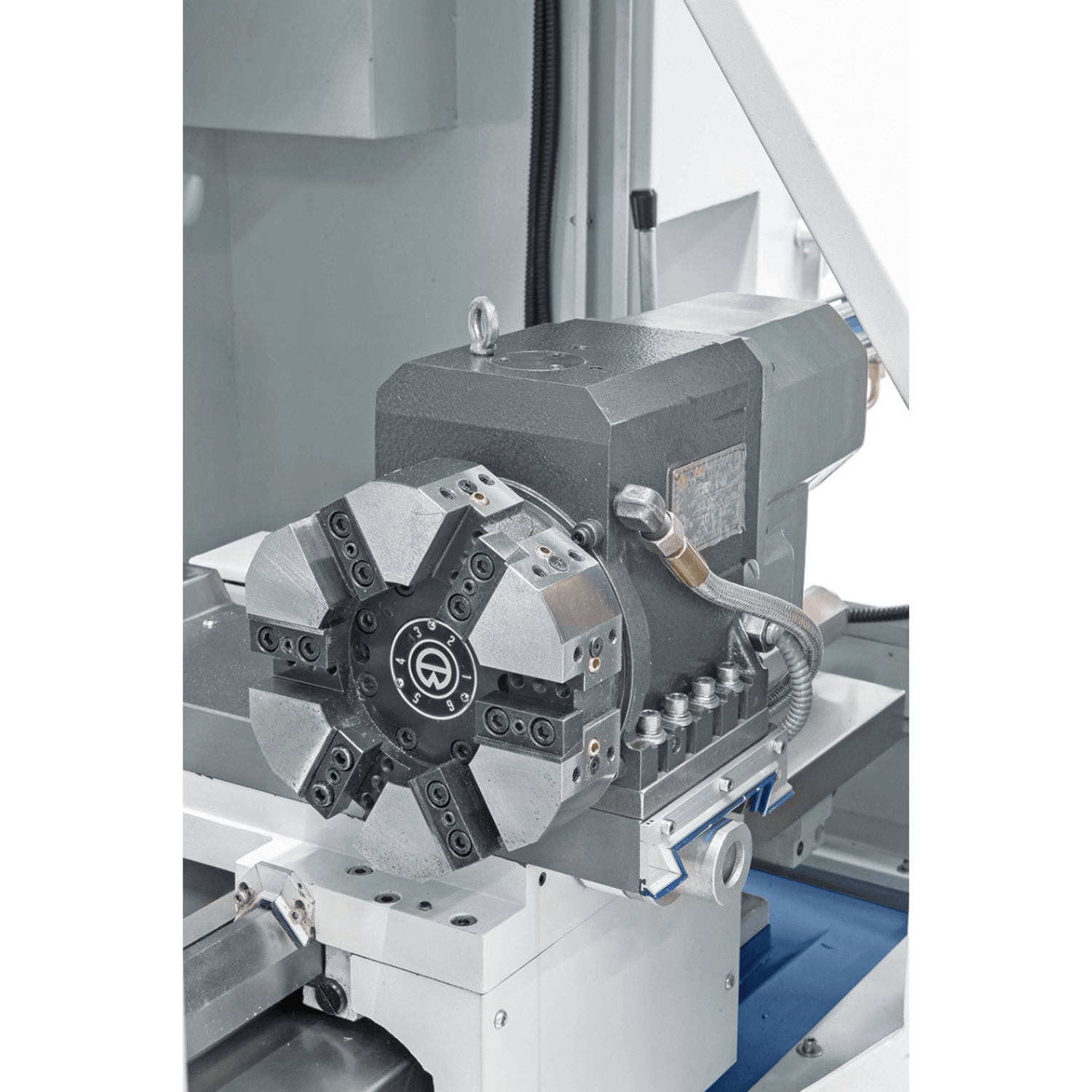

• 6-mestni avtomatski revolver
• Držala za orodje (3 kosi)

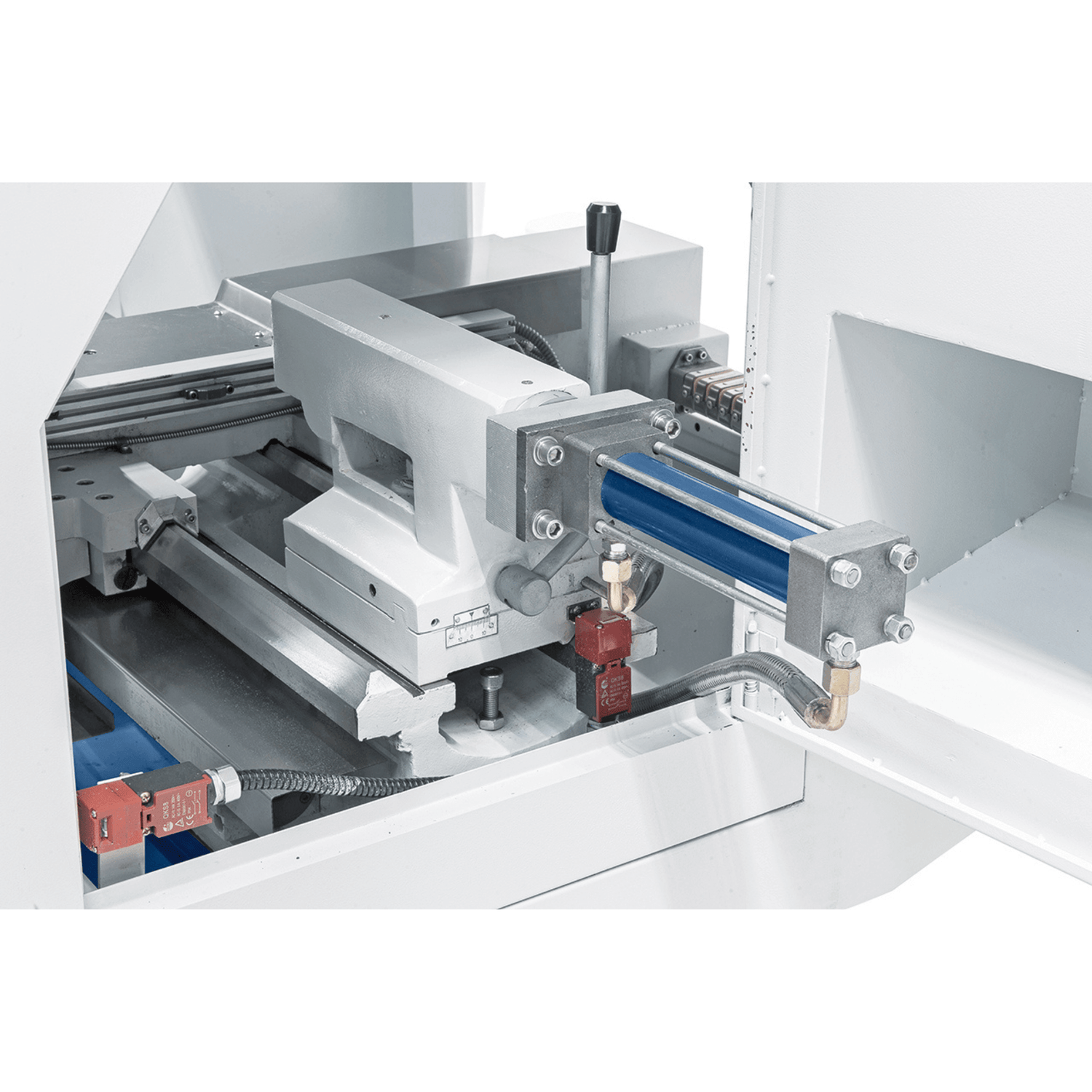

• Kontrila s hidravlično nastavitvijo
• Siemens 808D Advanced CNC

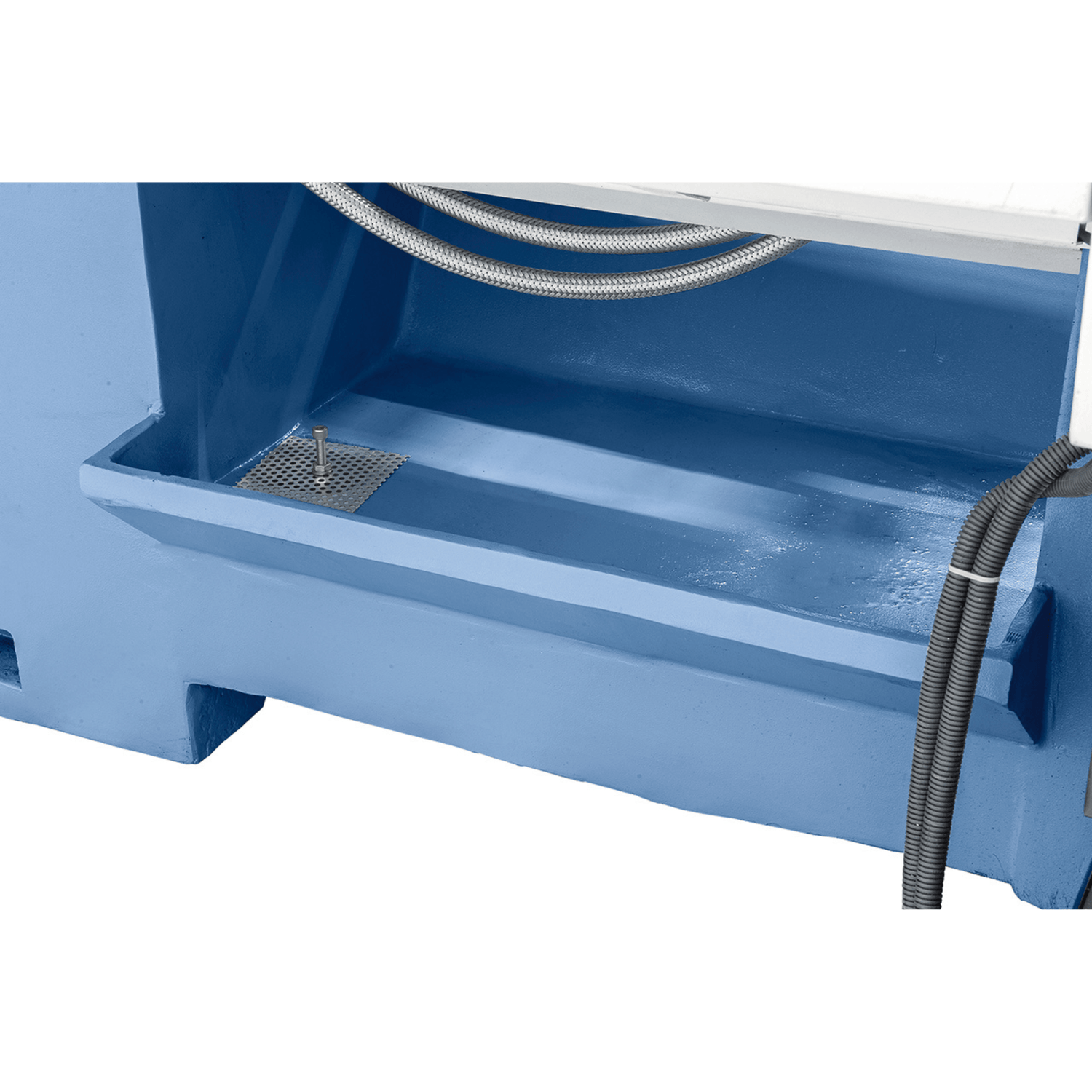

• Hladilni sistem
• LED delovna luč
• Fiksna kontrila MT4

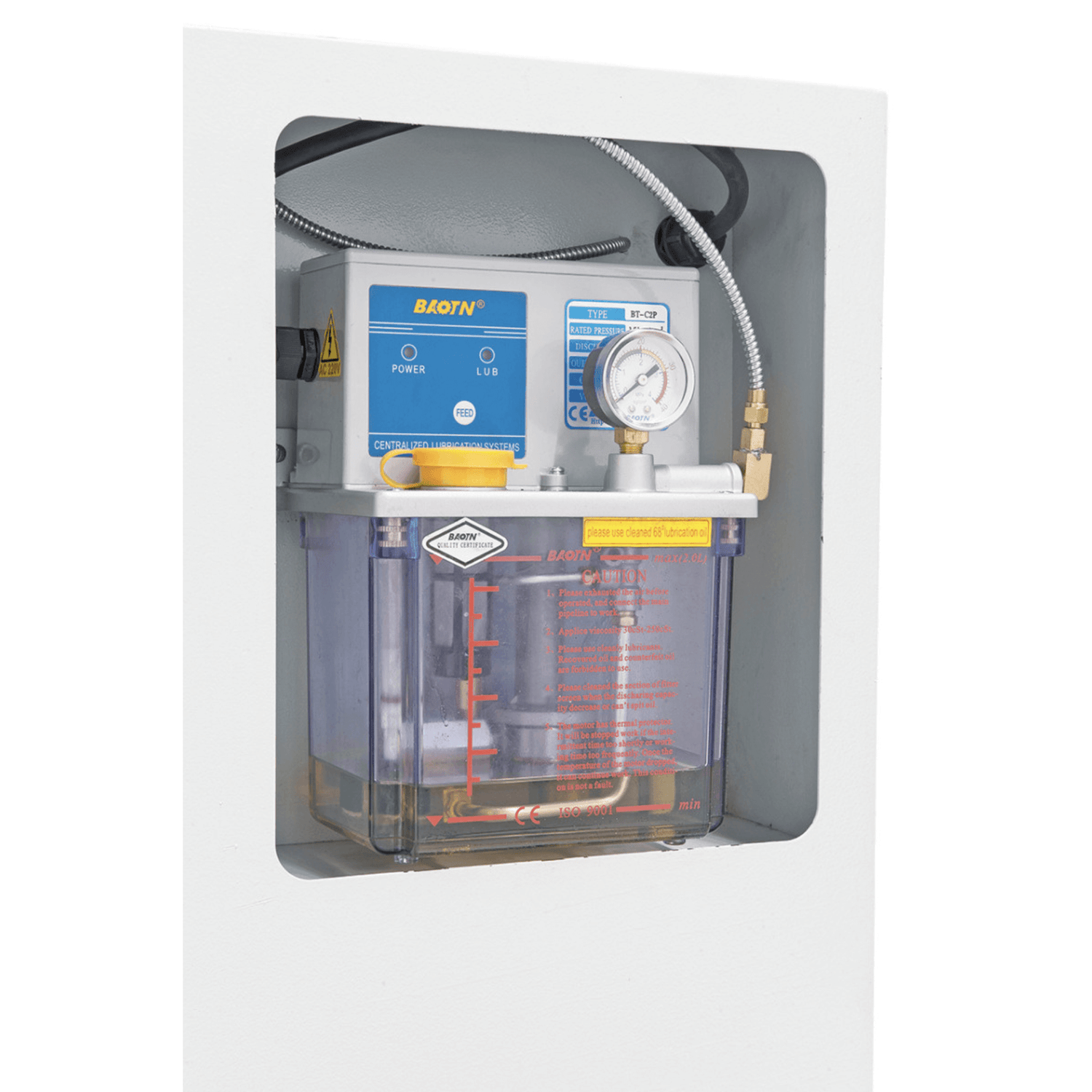

• Samodejno mazanje osi

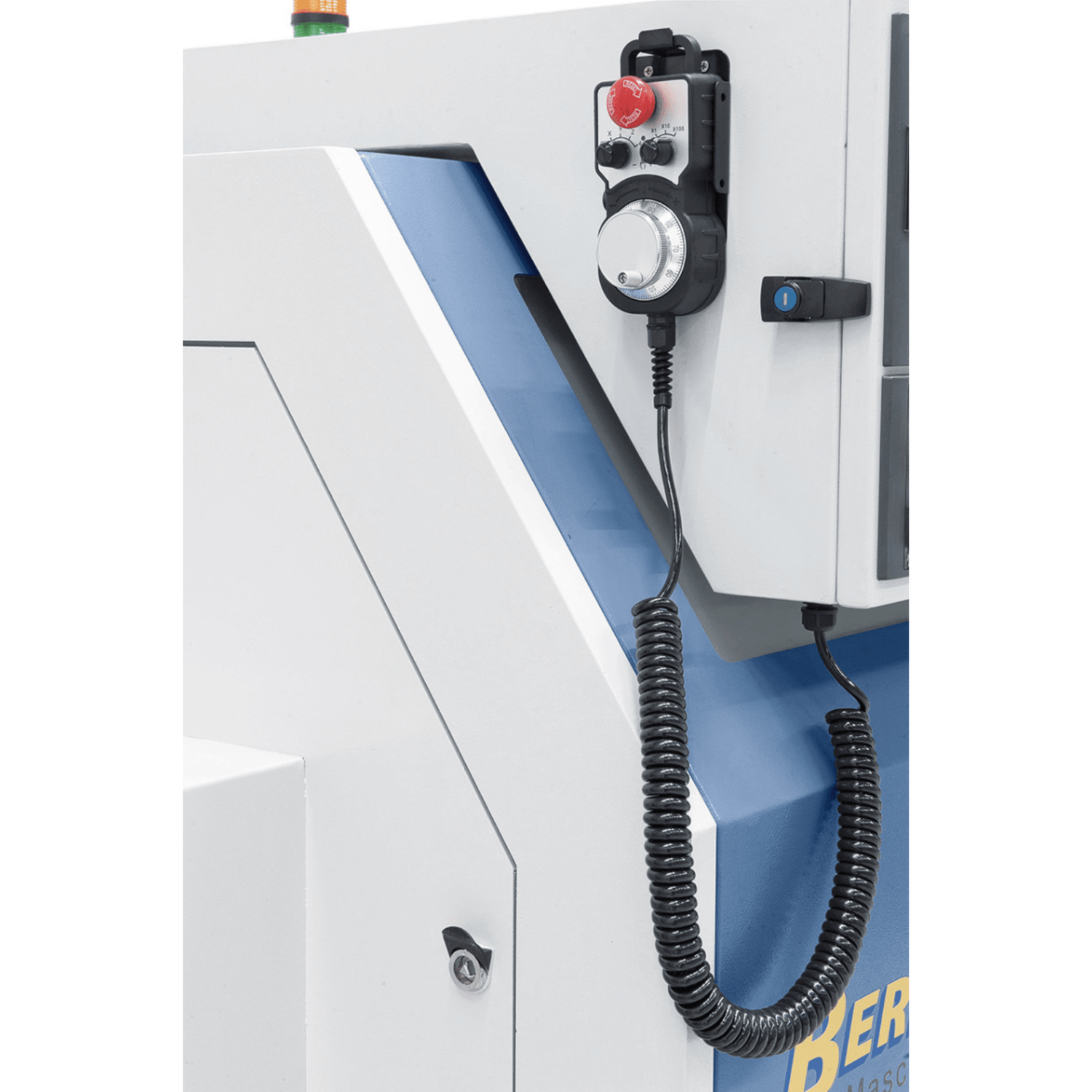

• Elektronsko ročno kolo

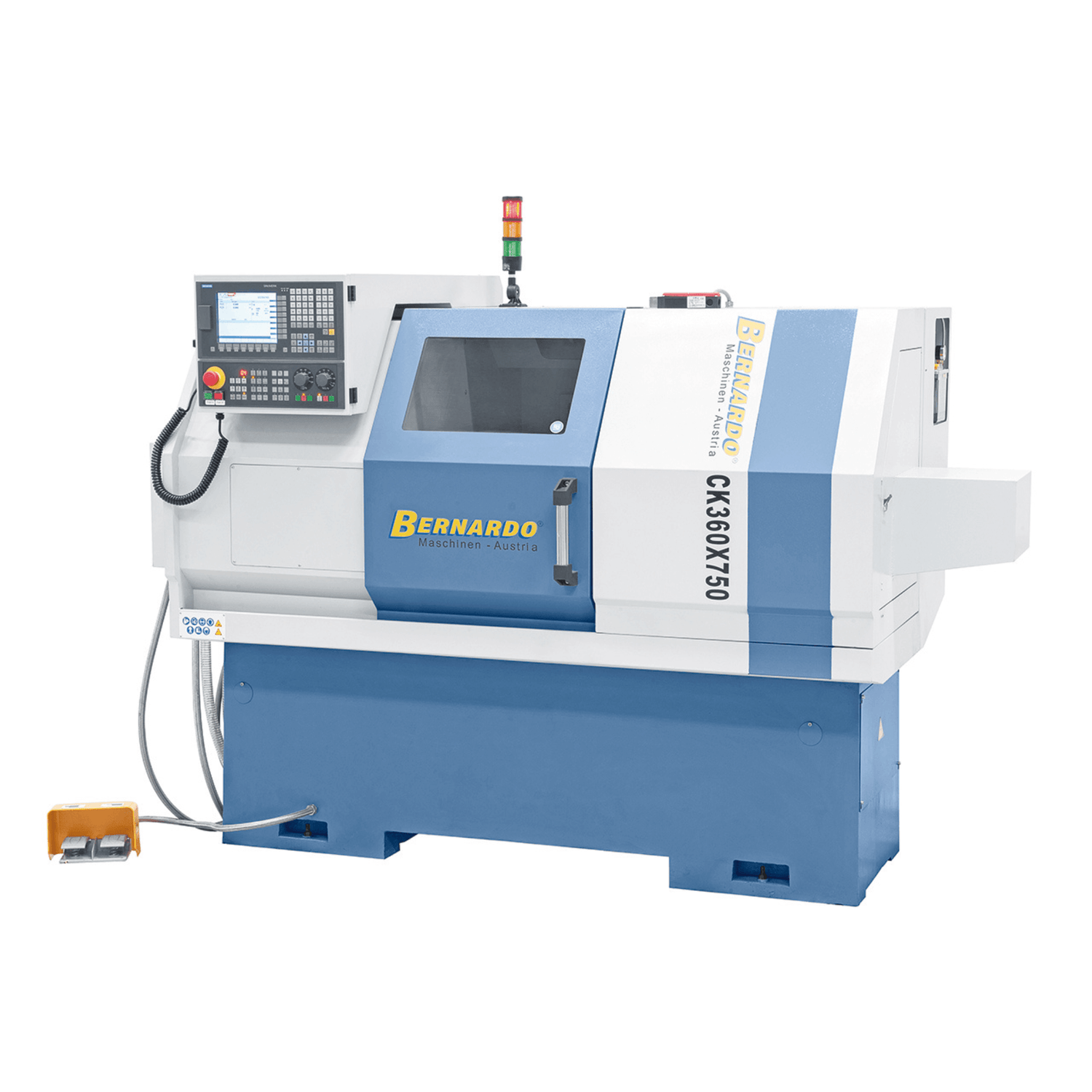

• Zaščitni pokrov
• Komplet orodja
Logistika
Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.
Pogosto zastavljena vprašanja

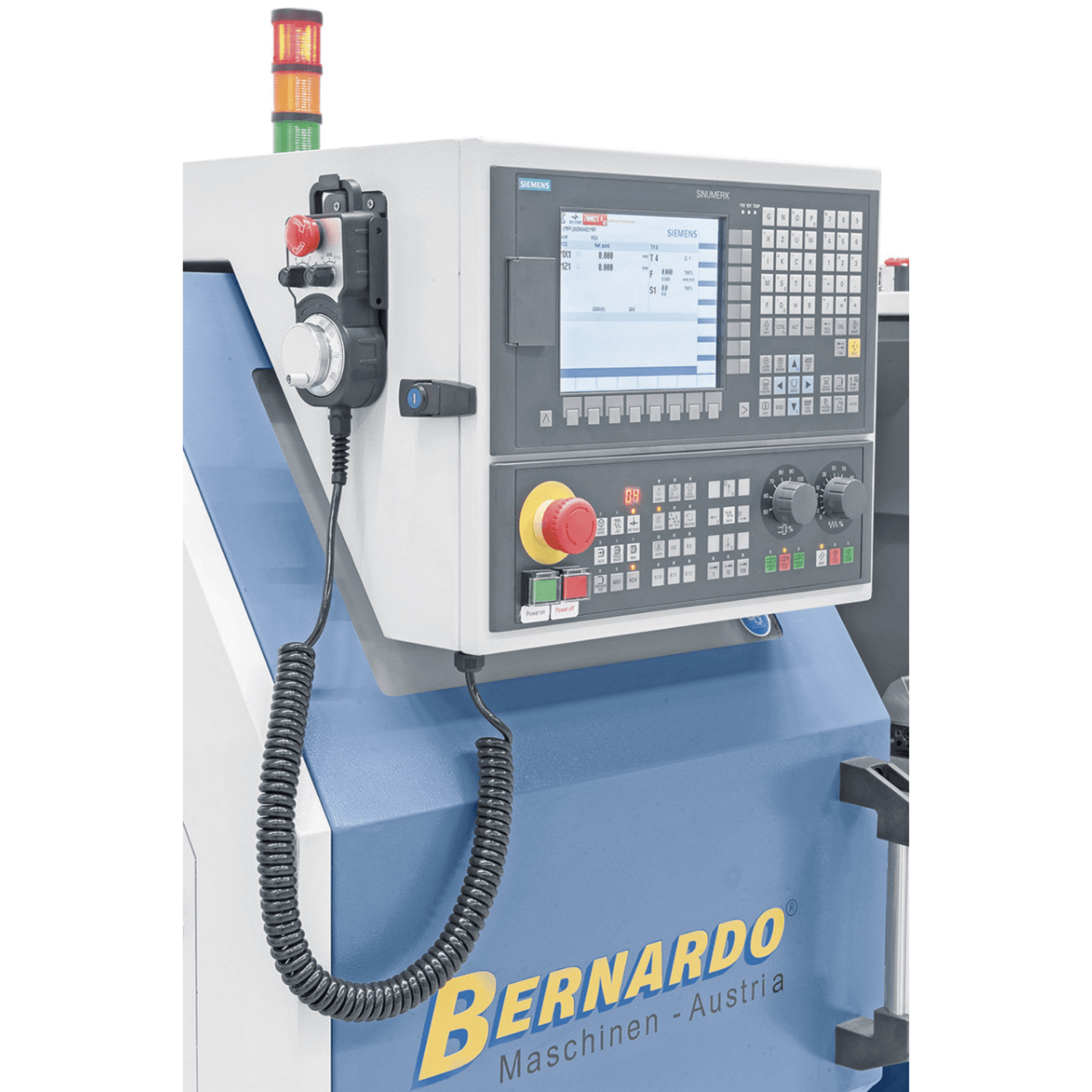

Kaj je krmilnik Siemens 808D Advanced in kaj počne?
Siemens 808D Advanced je numerični krmilnik (CNC), nameščen na stružnicah CK Bernardo. Omogoča programiranje avtomatskih obdelovalnih ciklov v kodi ISO/DIN (G-koda), simulacijo poti orodja na zaslonu pred izvedbo, upravljanje do 16 shranjenih orodij in standardne cikle za struženje, navoje in vrtanje. Ergonomska tipkovnica in barvni zaslon omogočata dostop tudi začetnikom s CNC.
Kakšna je razlika med CK 320, CK 360 in CK 400?
Številka označuje višino središča (polmer obračanja): CK 320 → maks. Ø 320 mm (višina središča 160 mm), CK 360 → maks. Ø 360 mm (višina središča 180 mm), CK 400 → maks. Ø 400 mm (višina središča 200 mm). Razdalja med središči (500, 750, 1000 mm) označuje največjo dolžino obdelovanca. Izberite model glede na premer in največjo dolžino obdelovancev, ki jih želite obdelati.
Ali lahko CK uporablja operater z izkušnjami samo na ročnih stružnicah?
Da, s krivuljo učenja 2–4 tedne. Siemens 808D Advanced je zasnovan za prehod z ročnih stružnic na CNC: ima način »MDI« (ročni vnos podatkov), ki omogoča izvajanje posameznih operacij kot na ročni stružnici, pogovorno programiranje pa vodi operaterja skozi ustvarjanje programa, ne da bi se moral učiti G-kode od začetka.
Ali so na voljo deli in servis?
Originalni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v Italiji.
Koliko prostora potrebujem v delavnici?
Stručnice CK so stacionarni delavniški stroji. Pred in za strojem predvidite prostor za rokovanje z obdelovanci, ki je enak dolžini med središči, plus 80 cm na vsaki strani. Za stroje nad 500 kg se za opremo za razkladanje obrnite na Krollit.
