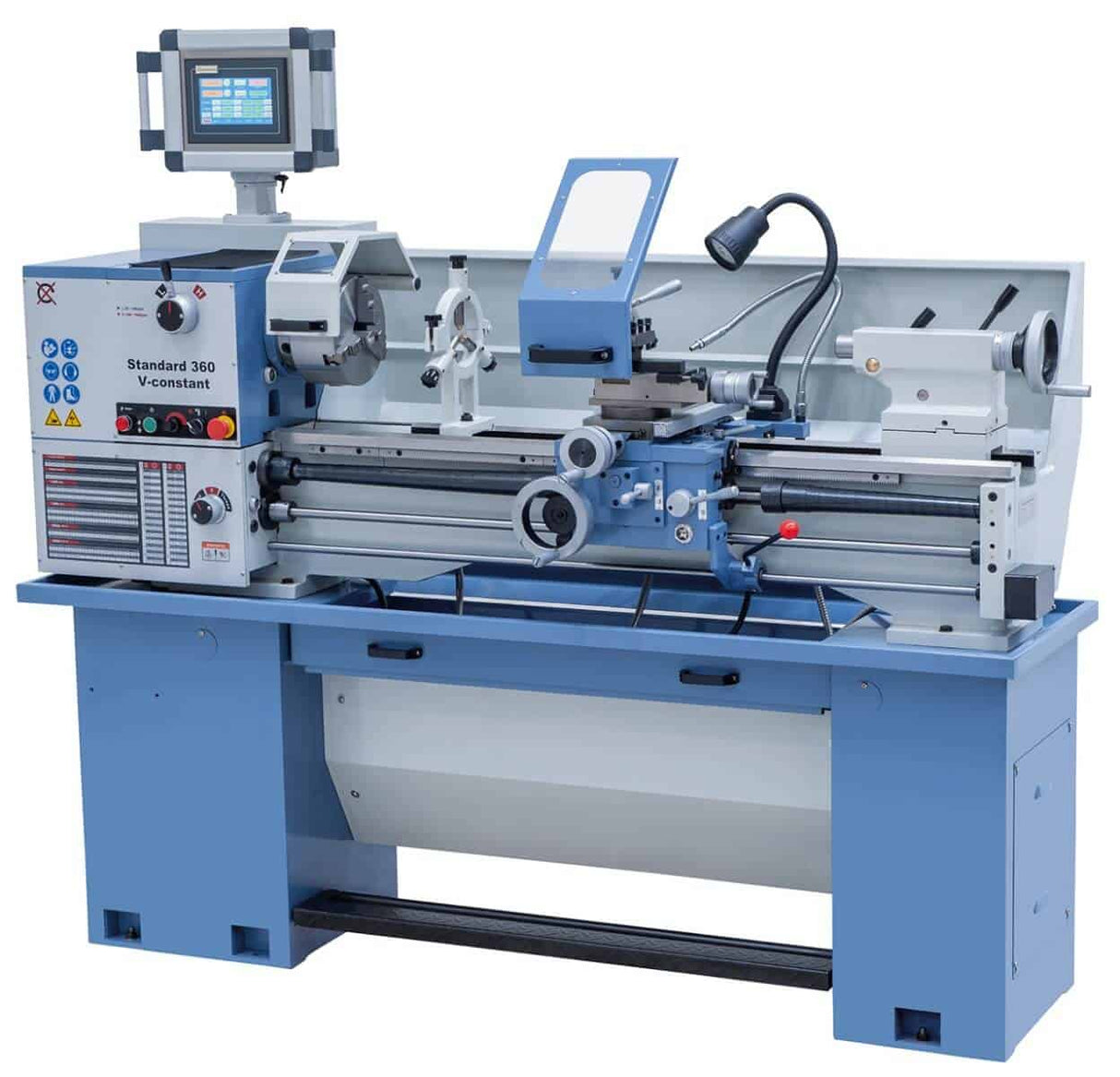

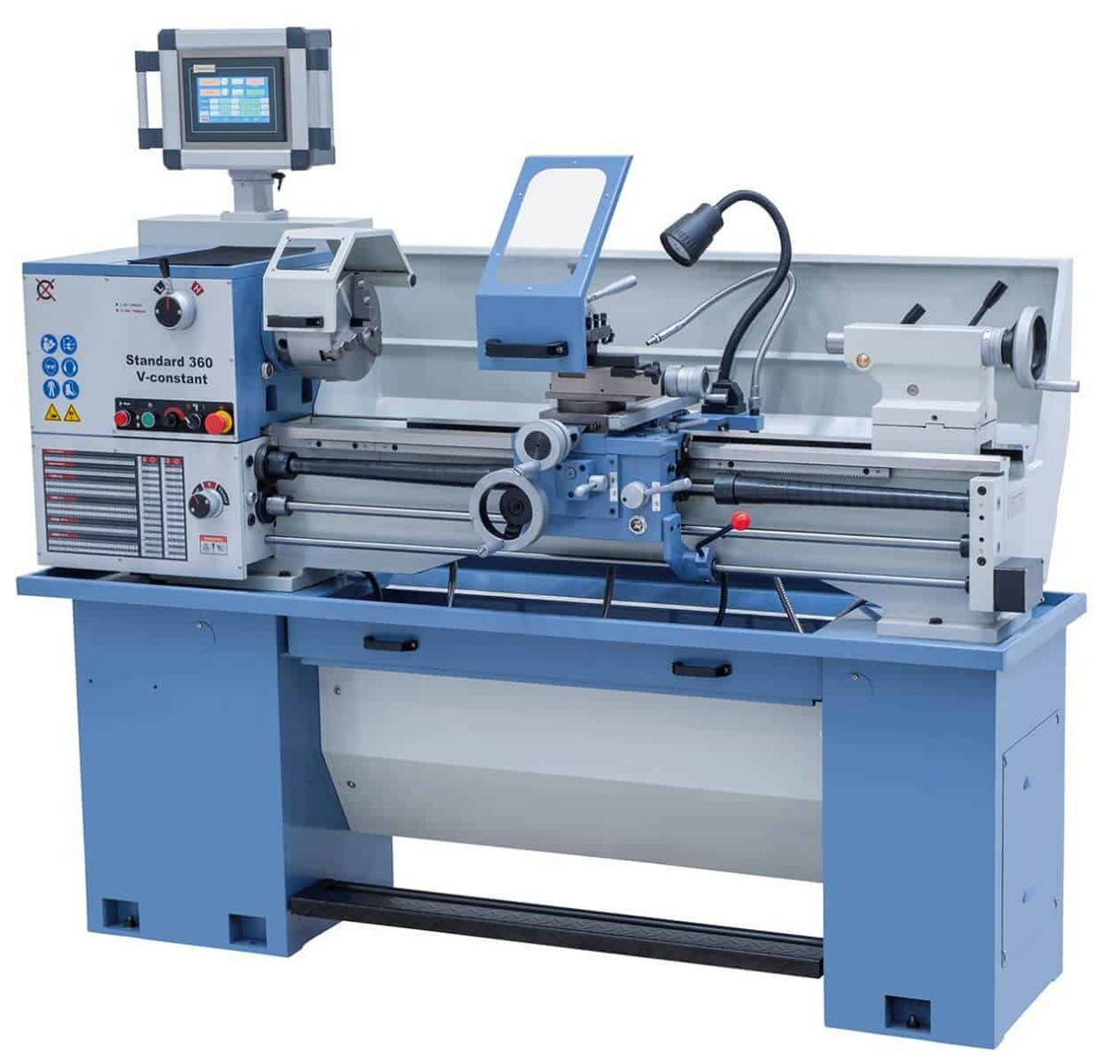

Bernardo Standard 360 V - Constant je kovinska stružnica za profesionalno uporabo z razdaljo med središči 1000 mm, višino središča 180 mm, motorjem z močjo 1,5 kW (400 V) in težo 620 kg. Krollit, uradni distributer Bernardo od leta 2007.
- Razdalja med središči: 1000 mm
- Višina središča: 180 mm
- Nihanje nad posteljo: 360 mm
- Nihanje nad zarezo*: 500 mm
- Nihanje nad prečnim drsnikom: 220 mm
- Širina postelje: 185 mm
Kdo uporablja Standard 360 V - Constant in za kaj?
Strojne delavnice in obrtniki uporabljajo Standard 360 V - Constant za valjaste, stožčaste in navojne operacije struženja na jeklih in zlitinah. Stroj podpira proizvodnjo rezervnih delov, gredi, puš in majhnih serij.
Njegovo mesto v ponudbi Bernardo
Bernardo Standard 360 V - Constant je del ponudbe stružnic za kovine Bernardo, ki jo Krollit v Italiji distribuira od leta 2007. Ponudba Bernardo vključuje modele različnih kategorij in stopenj zmogljivosti: če želite izbrati pravi stroj za svojo uporabo, si lahko ogledate katalog Bernardo na Krollitu ali se za pomoč pri izbiri pravega stroja obrnete na podporo strankam.
Logistika in podpora Krollit
Stroji so odposlani v 5–9 delovnih dneh (7 dni na jugu). Za rezervne dele in dodatke dostava iz skladišča Krollit traja 3–5 delovnih dni. Podpora strankam v italijanščini je na voljo za tehnično dokumentacijo, podatkovne liste izdelkov in upravljanje naročil rezervnih delov. Krollit je uradni distributer od leta 2007.
Za koga je namenjen Standard 360 V - Constant?
Standard 360 V - Constant je priporočljiv za naslednje profesionalne profile:
-
Mehanske delavnice in obrtniški strugarji: valjasto, stožčasto in navojno struženje na jeklih in zlitinah.
-
Industrijski vzdrževalni in servisni centri: obdelava rezervnih delov, gredi, puš in manjše proizvodne serije.
-
Hobisti in modelarski ustvarjalci: profesionalni stroji; za občasno domačo uporabo razmislite o manjših namiznih modelih.
-

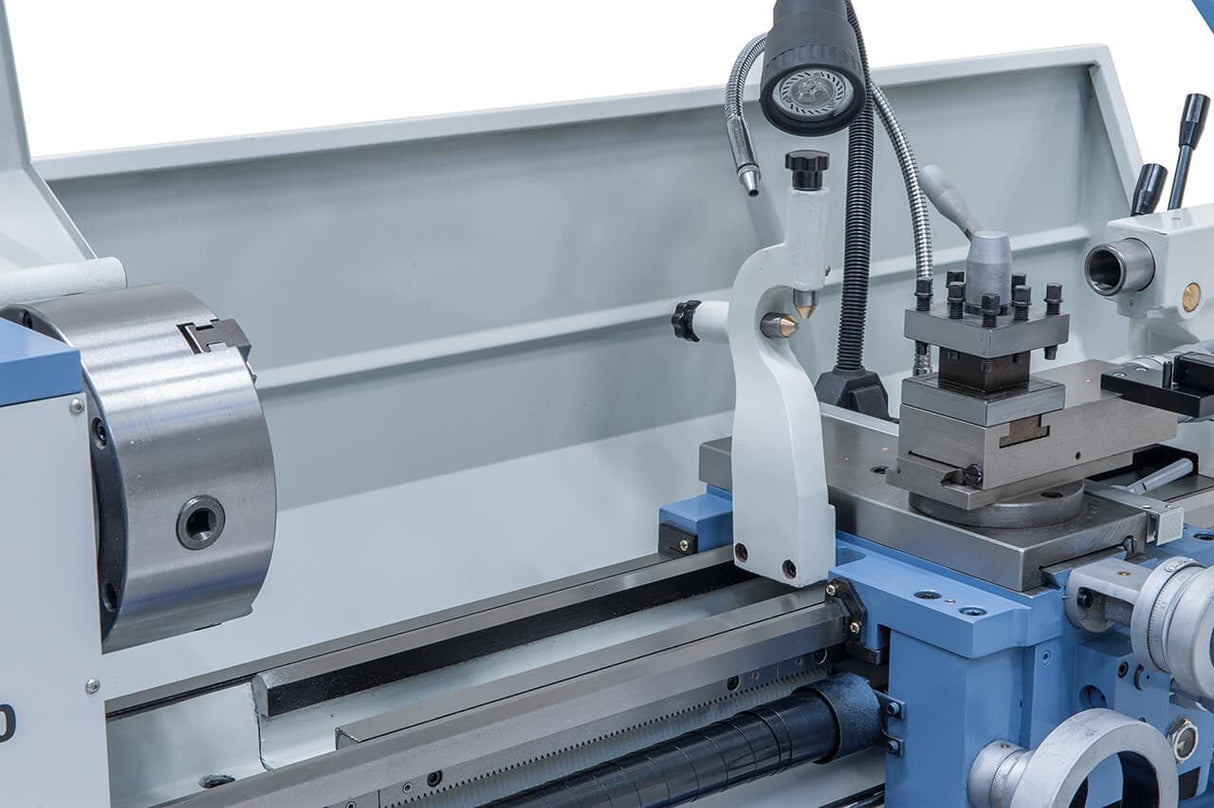

Vreteno, orodja in hitrosti
| Razdalja med središči |
1000 mm |
| Višina središča |
180 mm |
| Izvrtina vretena |
51 mm |
| Nosilec vretena |
DIN 55029, D1-5 |

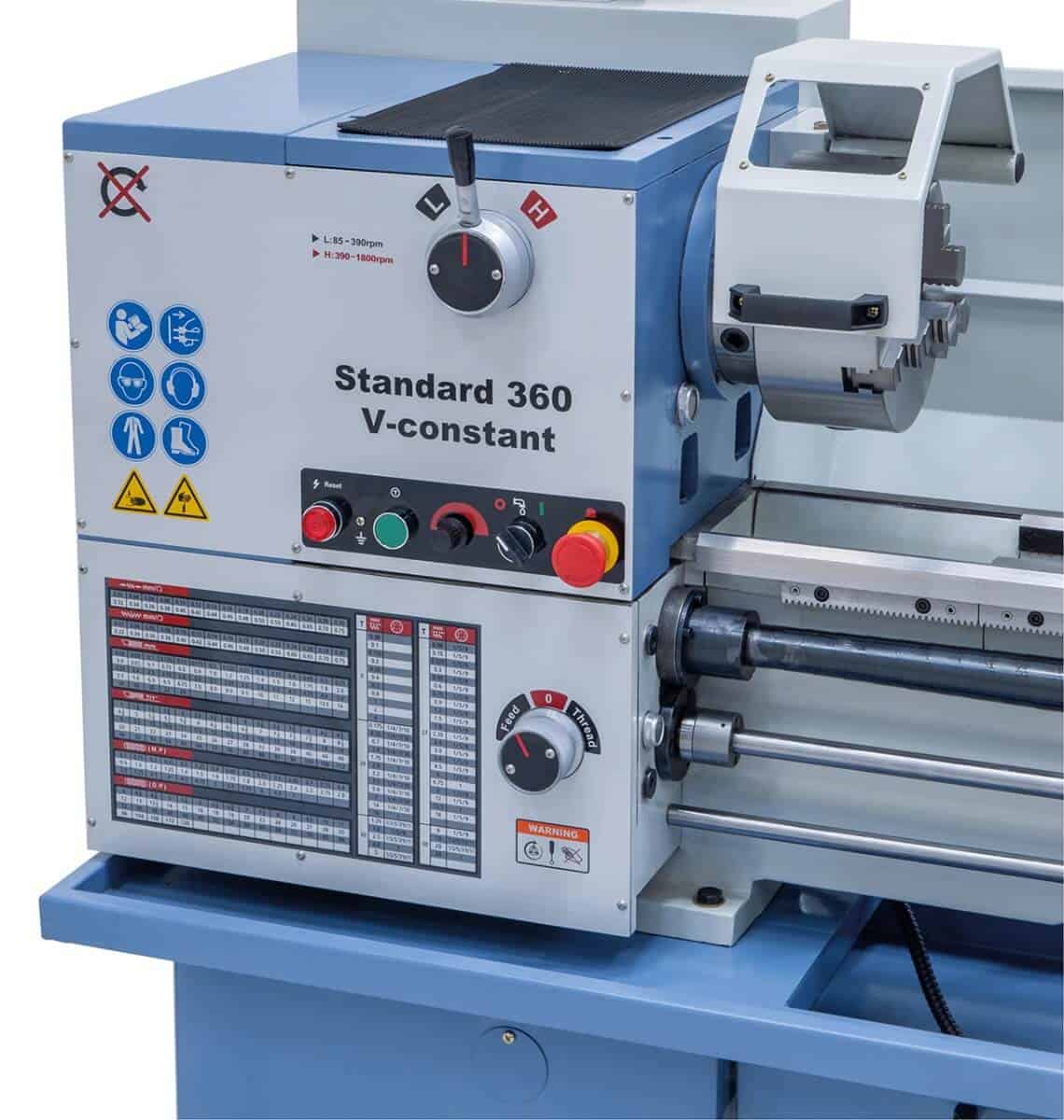

| Neprekinjeno območje hitrosti |
85 – 390 / 390 – 1800 vrt/min |
Tabela, dimenzije in geometrija
| Širina postelje |
185 mm |
| Dimenzije stroja (Š x G x V) |
1920 x 690 x 1760 mm |
| Približna teža |
620 kg |
| *Dolžina odstranljive linije |
210 mm |
Druge specifikacije
| Obok korita |
360 mm |
| Korito Obok* |
500 mm |
| Obok na prečnem vozičku |
220 mm |
| Vzdolžno podajanje |
(30) 0,02 – 0,75 mm/vrt |
| Prečno podajanje |
(30) 0,02 – 0,75 mm/vrt |
| Metrični navoj |
(65) 0,08 – 24 mm |
| Palčni navoj |
(75) 1 – 112 TPI |

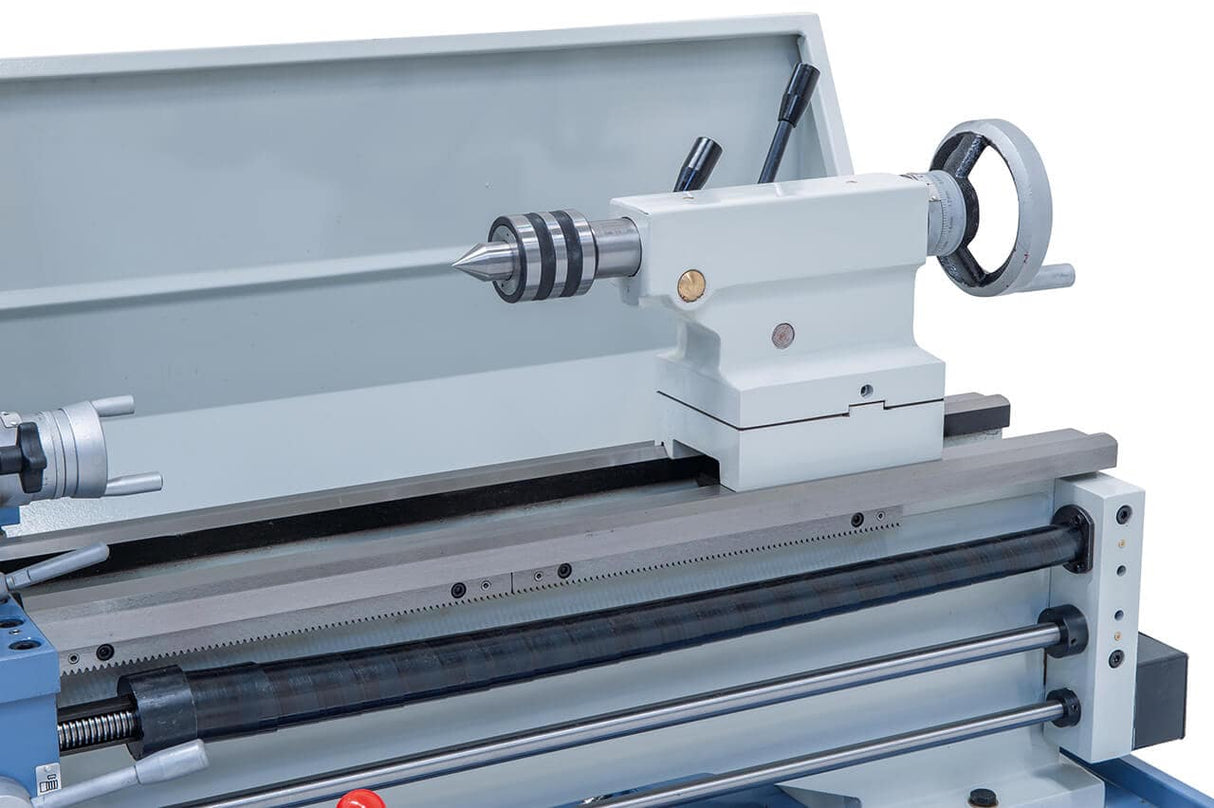

| Koničasta konjička |
CM 3 |
| Hod pinole konjička |
90 mm |

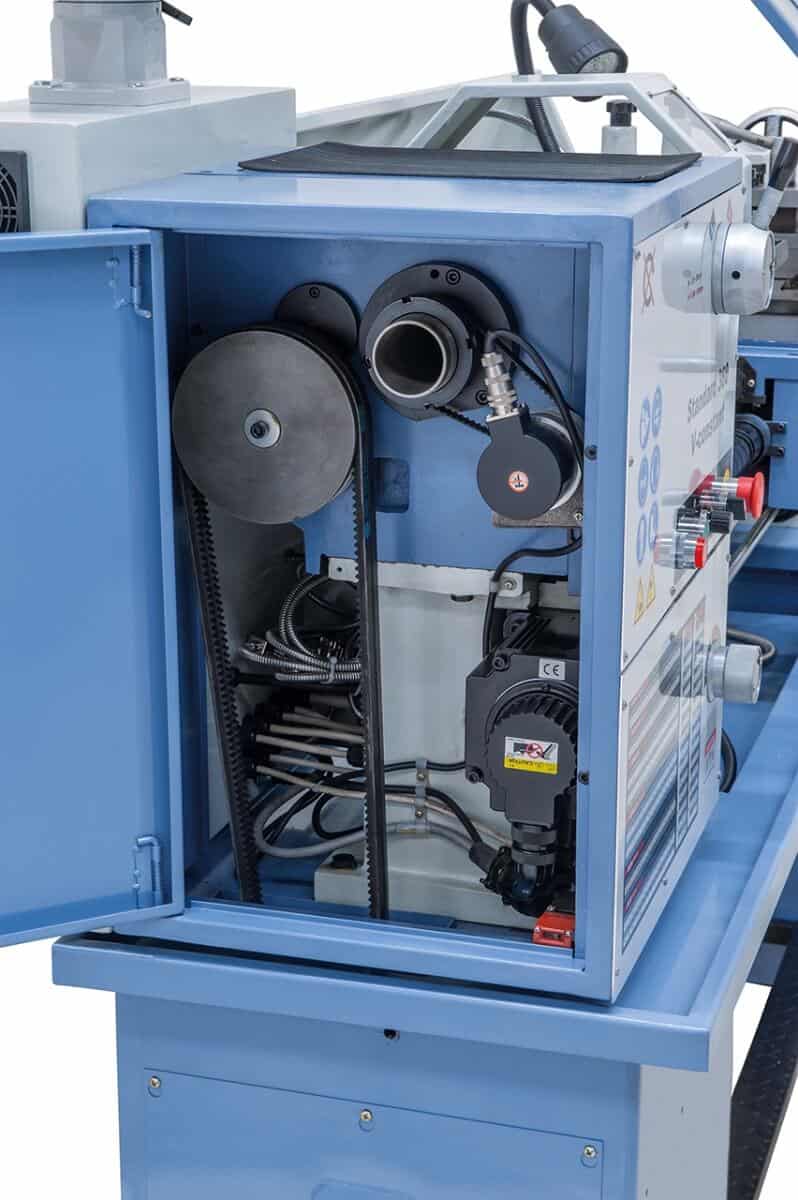

| Moč motorja S1 100 % |
1,5 kW (400 V) |
| Moč motorja S6 40 % |
2,2 kW (400 V) |
Pogosto zastavljena vprašanja
Katere materiale lahko obdeluje standardni stroj 360 V - Constant?
Mehka jekla, legirana jekla, lito železo, medenina in aluminij znotraj rezanja omejitve, navedene v tehničnih specifikacijah.
Za jekla Pri kaljenih ali visokotrdnostnih zlitinah je priporočljivo zmanjšati hitrost rezanja in globino reza. Stroj je zasnovan za splošno mehansko proizvodnjo; za posebne zlitine preverite združljivost vretena in konjička z Morsejevim stožcem.
Kaj je vključeno v standardni obseg dobave?

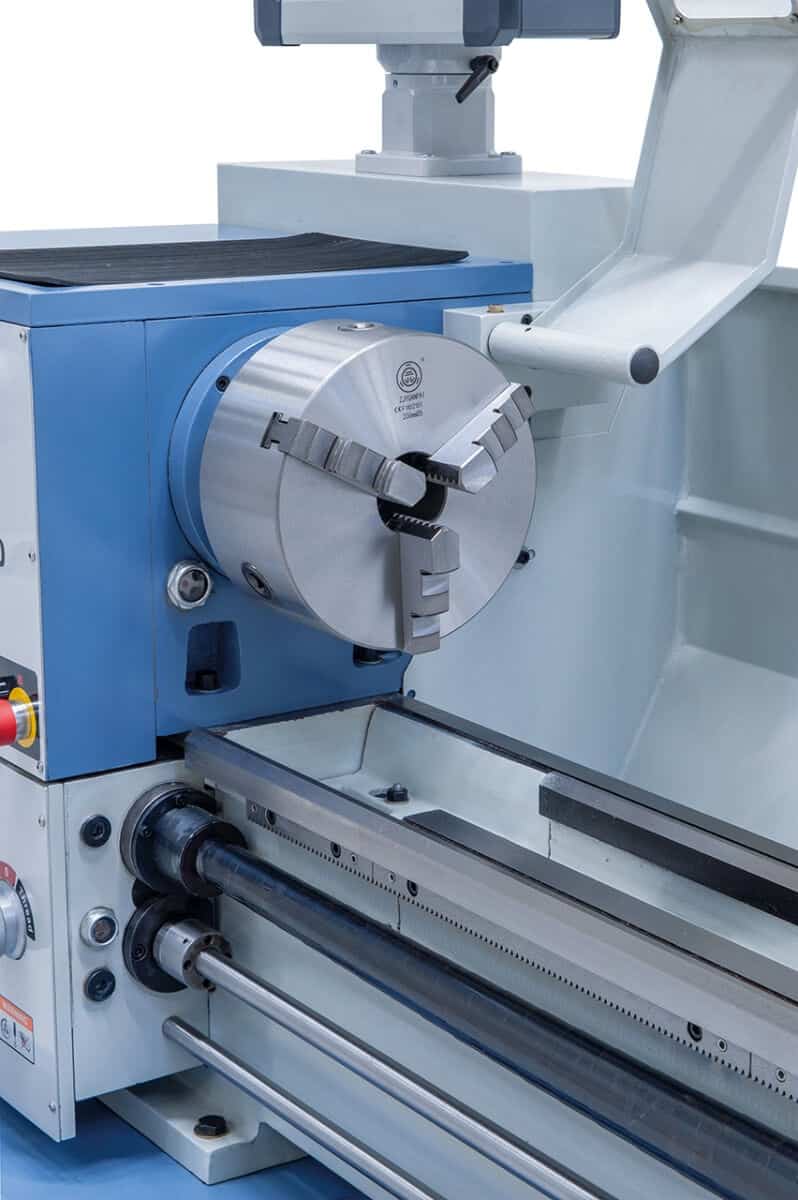

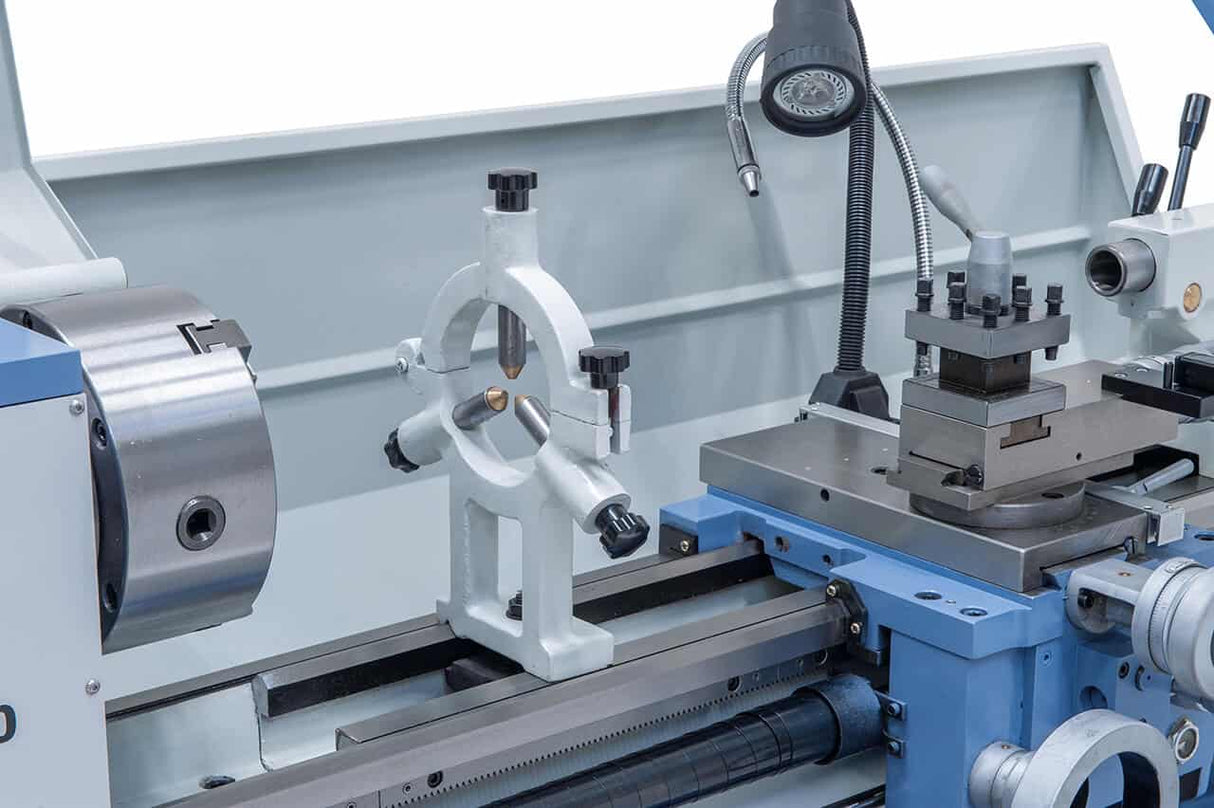

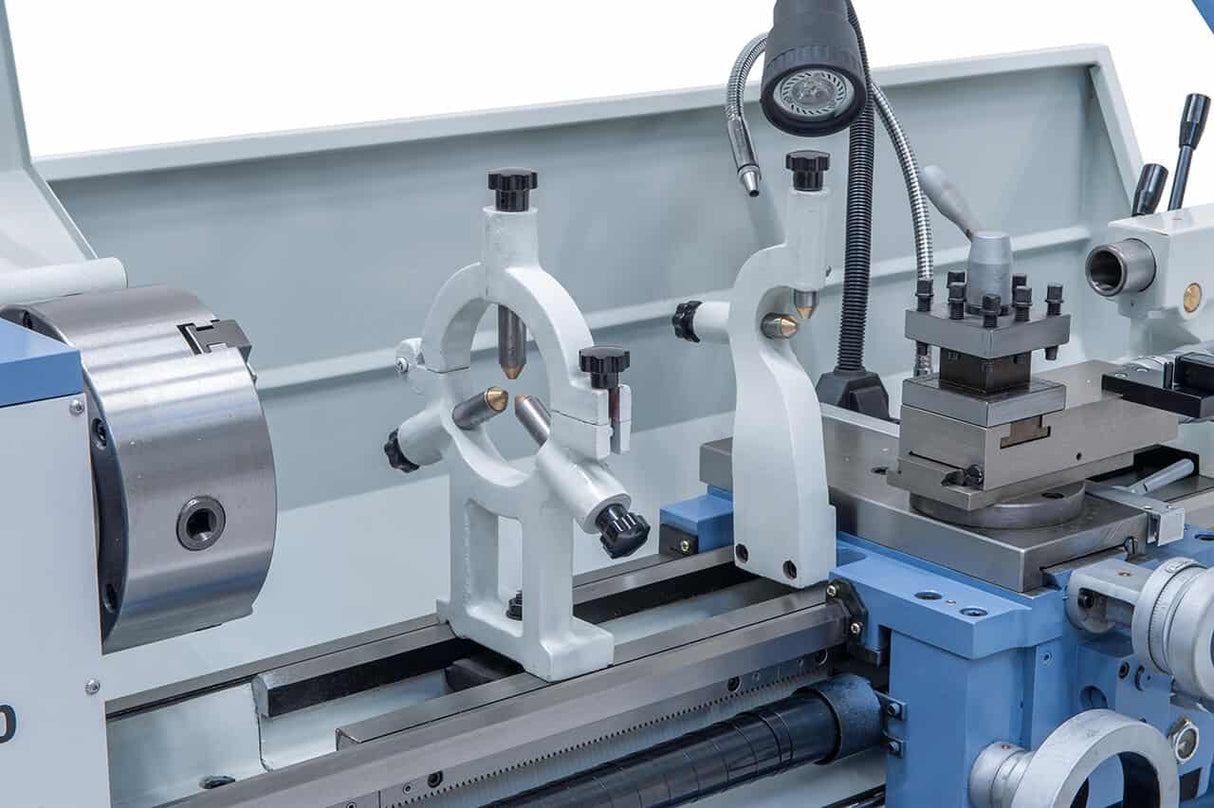

Obseg dobave vključuje samocentrirajočo vpenjalno glavo, konjiček, stabilno ležišče, pripomočke za navoje in komplet ključev.
Za natančen seznam dobavljene dodatne opreme in rezervnih delov glejte tehnični list proizvajalca. Krollit nudi podporo za originalne nadomestne dele Bernardo z dobavnimi roki 3-5 delovnih dni.
Kakšno vrsto napajanja potrebuje?
Podatke o napetosti si oglejte v tehnični tabeli. Kompaktni namizni stroji so pogosto enofazni z napetostjo 230 V, profesionalni modeli pa trifazni z napetostjo 400 V.
Za trifazne modele z napetostjo 400 V je potreben industrijski električni vod. Pred nakupom preverite, ali ima delavnica zadostno napajanje.
Ali je stroj primeren za serijsko proizvodnjo?
Odvisno je od razreda modela: profesionalni stružniki Bernardo obvladujejo neprekinjene cikle, medtem ko so namizni modeli primerni za srednje zahtevno uporabo.
Modela Profi in Apollo sta zasnovana za intenzivno večimensko uporabo; seriji Hobby in Goliath pa za občasno uporabo ali majhne delavnice.
Koliko tehta in koliko namestitve zahteva?
Teža se glede na model precej razlikuje: glejte »Teža« v tehnični tabeli.
Stroji nad 500 kg zahtevajo industrijska tla in sidranje. Namizne modele do 100 kg je treba namestiti na trdno mizo z ustrezno veliko površino.
