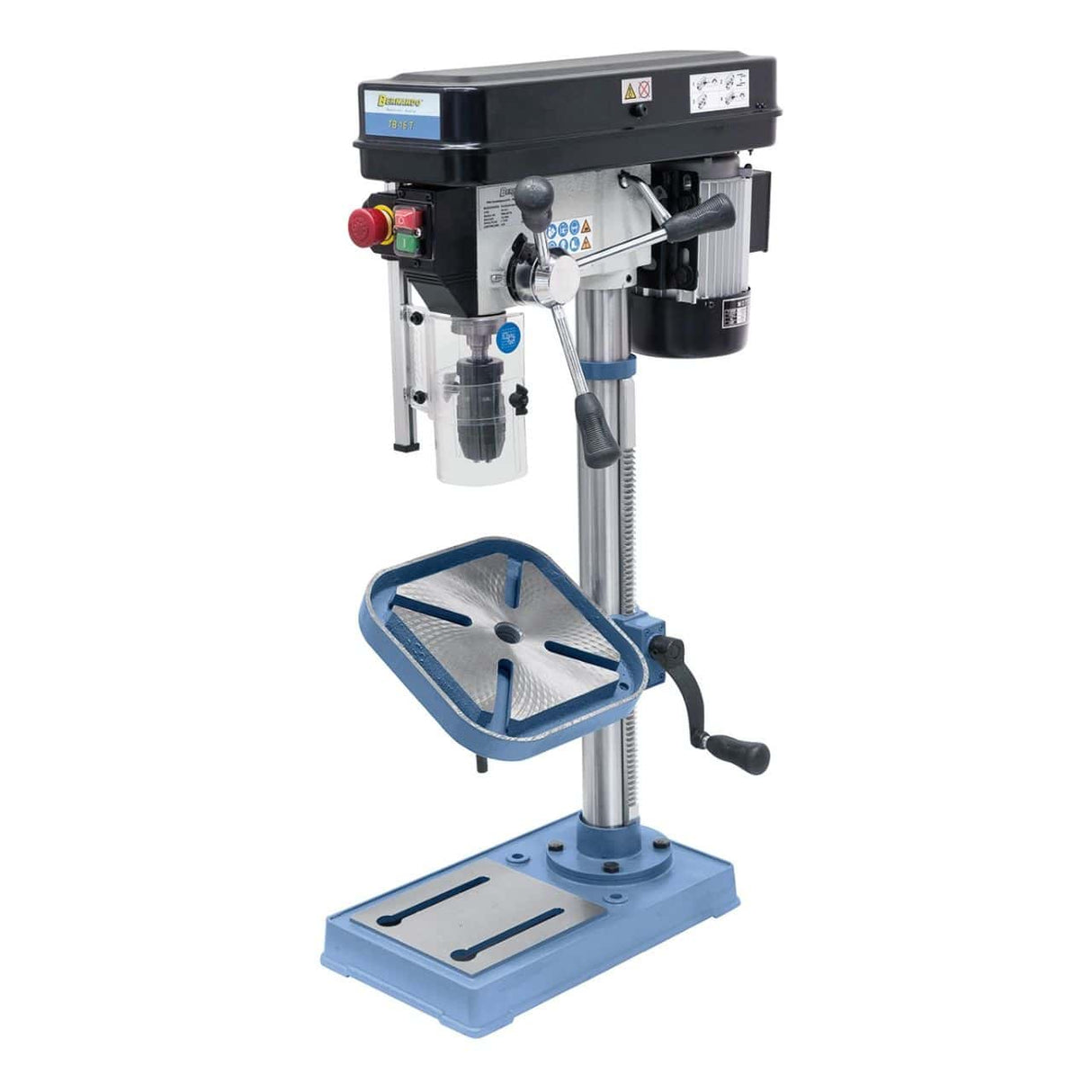

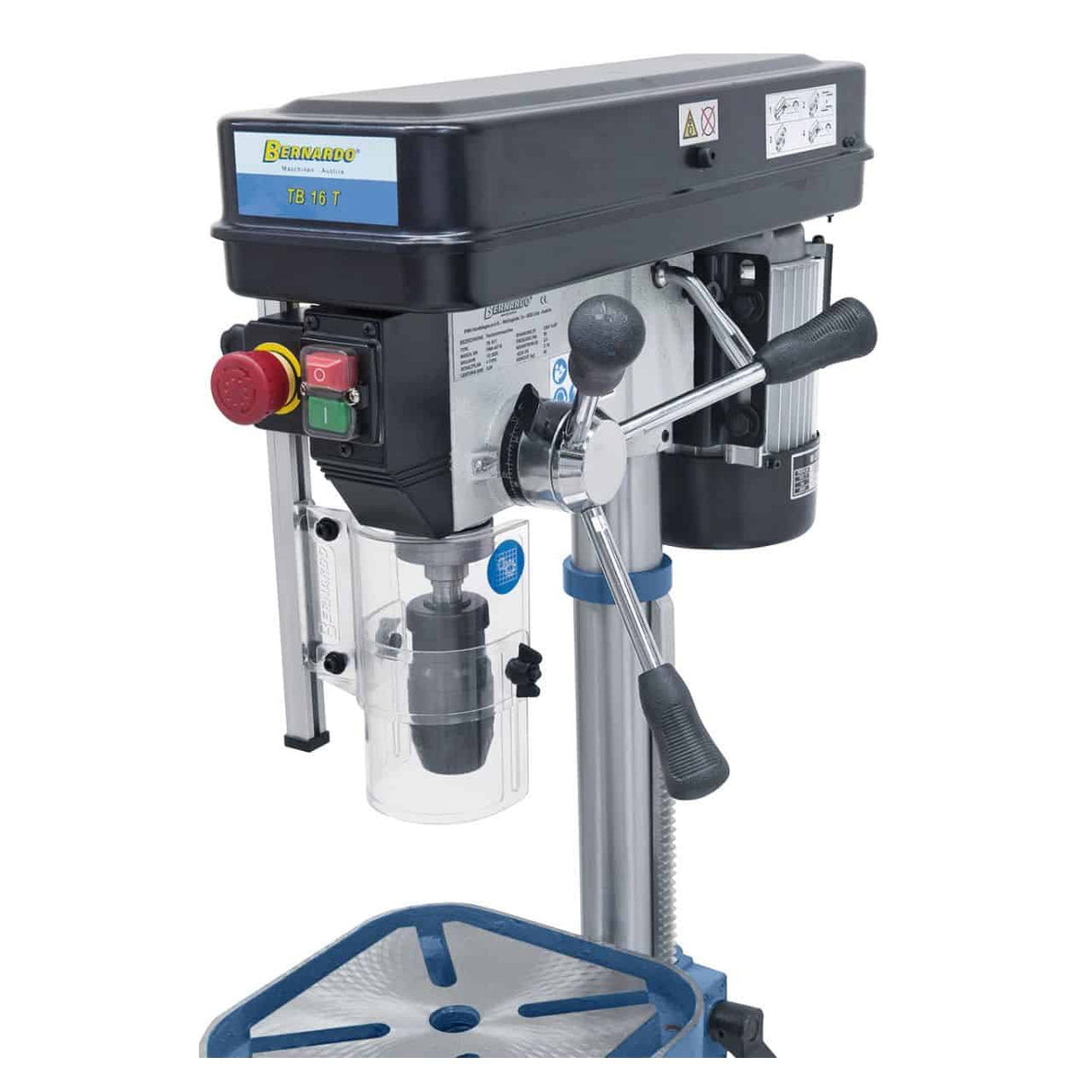

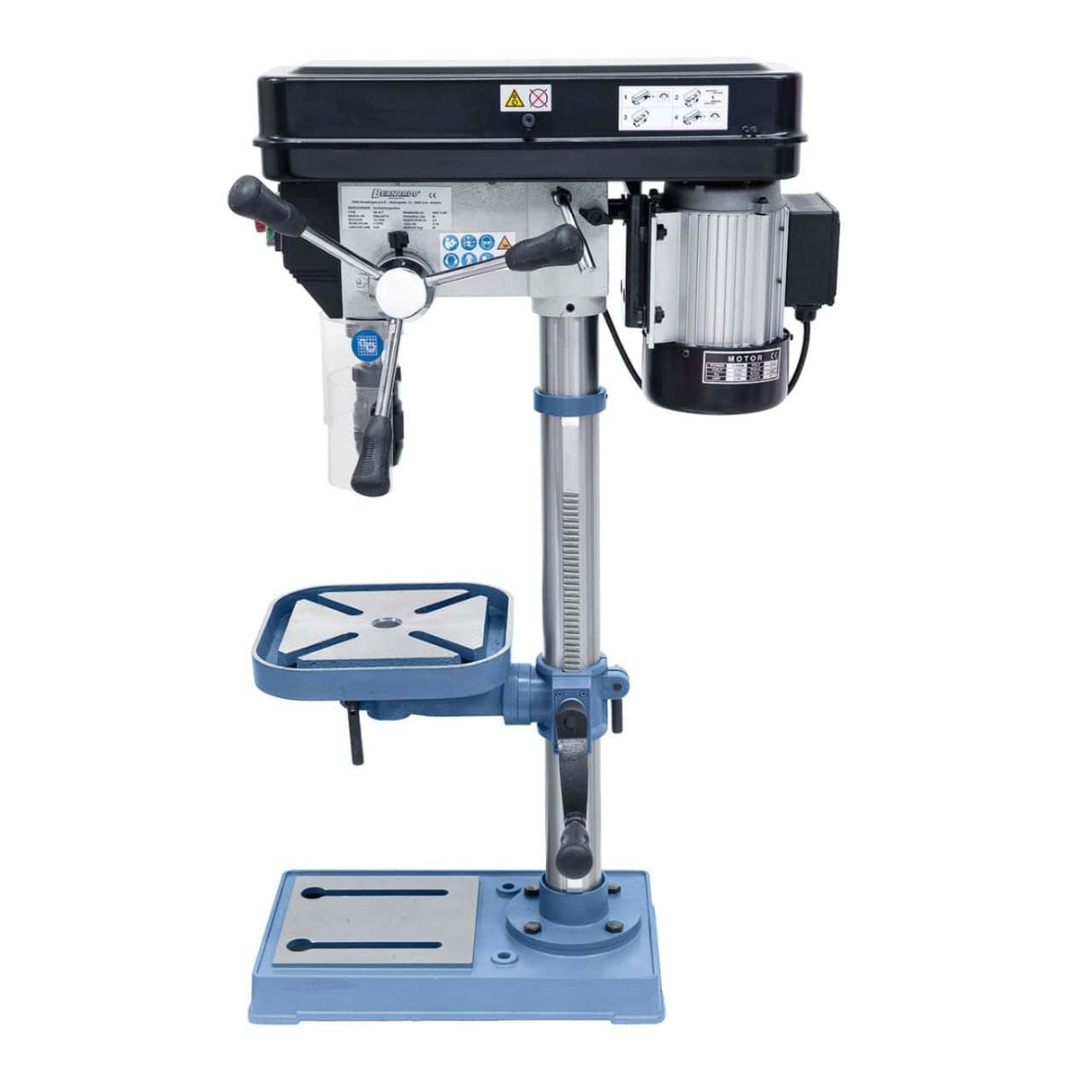

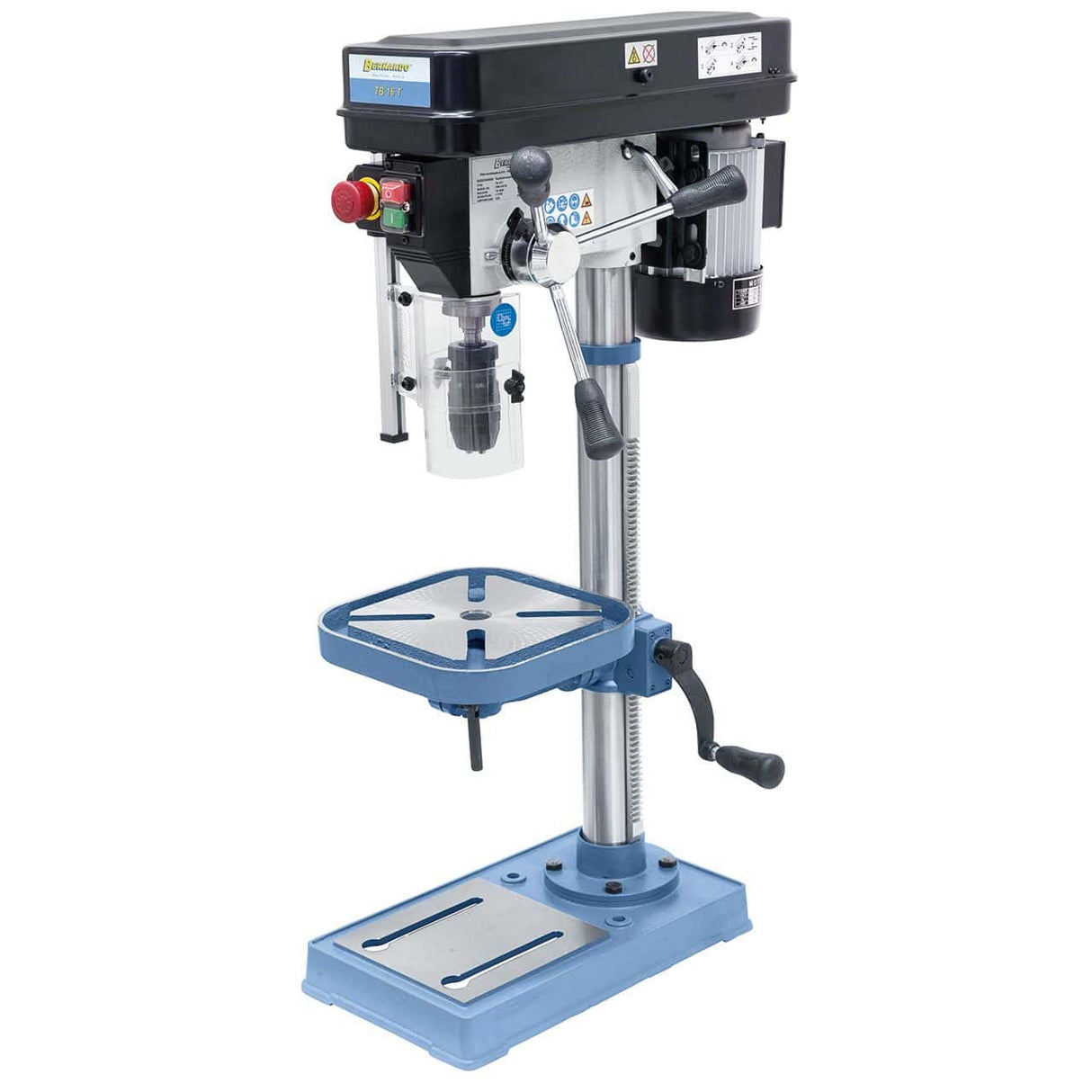

Namizni vrtalnik Bernardo TB 16 T / 230 V je osnovni model v seriji TB z vrtanjem Ø 16 mm in konusom MK 2, z zmogljivostjo vrtanja v jeklo do Ø 16 mm. Tehnične lastnosti: Morsejev konusni nastavek MK 2, samozatezna vpenjalna glava 1–16 mm / B 16, 12 hitrosti vretena 300–2550 vrt/min z jermenskim prenosom, litoželezna miza 245 × 245 mm z 16 mm T-utori, nagibna od -45° do +45° in nastavljiva po višini z zobato letvijo, obdelano podnožje s T-utori za pritrditev velikih obdelovancev, steber Ø 58 mm. Aluminijast motor, skladen z IP 54: 0,55 kW (S1) / 0,80 kW (S6) pri 230 V, hod vretena 65 mm, teža 36 kg. V Italiji distribuira Krollit kot uradni distributer Bernardo od leta 2007.
-
Zmogljivost vrtanja v jeklo: Ø 16 mm
-
Vreteno: 1-16 mm / B 16
-
Morsejev konusni nastavek: MK 2
-
Hitrost vretena: 12 hitrosti 300-2.550 vrt/min
-
Hod vretena: 65 mm
-

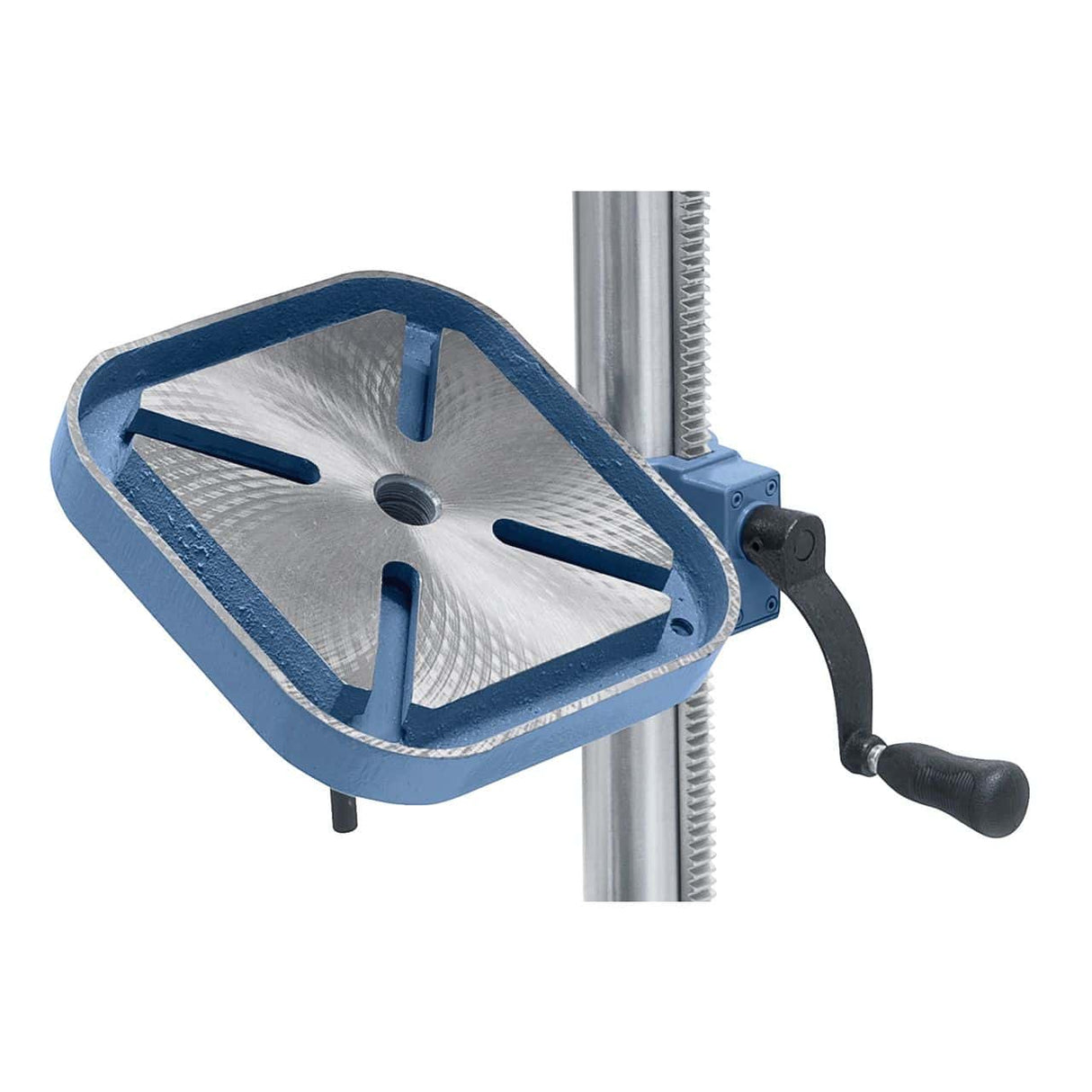

Miza: 245 × 245 mm s 16 mm T-utori, nagibna ±45°
-
Največja razdalja med vretenom in mizo: 445 mm
-
Razdalja med vretenom in podnožjem: 600 mm
-
Premer stebra: 58 mm
-
Motor: 0,55 kW (S1) / 0,80 kW (S6) pri 230 V
-
Teža: 36 kg
Kdo uporablja TB 16 T / 230 V in za kaj?
Bernardo TB 16 T / 230 V je kompakten namizni vrtalnik iz serije TB (profesionalni začetni model), primeren za obrtne delavnice, napredne hobiste in majhne delavnice, ki zahtevajo natančno vrtanje v jeklo do Ø 16 mm. Ključna značilnost zasnove: Model TB je poenostavljena različica serije BM, ki ponuja bistveno nižjo ceno, hkrati pa ohranja Bernardovo priznano kakovost izdelave. Razlike v primerjavi z ustreznim modelom BM vključujejo: brez digitalnega zaslona, standardni jermenski pogon brez dodatnih komponent in poenostavljeno ergonomijo. 12-stopenjska nastavitev hitrosti od 300 do 2550 vrt/min omogoča prilagoditev standardnim materialom. Aluminijast motor, ki ustreza standardu IP 54 (0,55 kW S1 / 0,80 kW S6) pri 230 V, zagotavlja moč, potrebno za običajno vsakodnevno uporabo. Litoželezna miza dimenzij 245 x 245 mm, nagibna ±45° z T-utori, omogoča vrtanje pod kotom. Tipična področja uporabe: ljubiteljski obdelovalci kovin s standardnimi zahtevami glede natančnosti, obrtniške delavnice z občasno uporabo, modelarji za izdelavo okvirjev in majhnih mehanizmov, osnovni učni laboratoriji za tehnične šole.
Njegovo mesto v ponudbi Bernardo
Ponudba namiznih in stebrnih vrtalnikov Bernardo je organizirana v 6 glavnih poddružin: TB (TB 14/16/20 T) začetni model s fiksnim konusom B16 ali MT 2 in stopenjsko hitrostjo; BM T (BM 20/25 T) srednji model z digitalnim prikazom hoda vretena in stopenjske hitrosti; BM Vario (BM 16/20 Vario) srednji z brezstopenjsko nastavljivo hitrostjo + centrirni laser; SBM Vario (SBM 16/20 Vario) stebrni vrtalnik z večjo višino kot BM Vario; B 430 Vario srednje težak stebrni vrtalnik s 360° vrtljivo mizo in vpenjalno glavo MK 3; SB 30 Profi težak stebrni vrtalnik z 2-stopenjskim motorjem, premer Ø 32 mm. TB 16 T / 230 V je osnovni model v seriji namiznih vrtalnikov Bernardo. Značilnosti: standardni konus MK 2, samozatezna vpenjalna glava 1–16 mm z B16, stopenjska hitrost. Za vsakodnevno uporabo brez potrebe po digitalnem zaslonu je TB ekonomsko boljši od ustreznega BM. Za potrebe digitalnega prikazovalnika in pomika vretena je ustrezen BM prave velikosti.
Logistika in podpora Krollit
Dostava v Bernardo traja 5–9 delovnih dni (7 dni na jugu). Težo lahko upravlja ena ali dve osebi z nadzorovanim dvigovanjem. Svedri HSS, rezkalne glave, naprave za rezanje navojev, LED-luči, originalni nadomestni deli Bernardo (jermeni, motorji, samozatezne glave, stožčaste gredi, T-matice) so na voljo na zalogi z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
Za koga je namenjen TB 16 T / 230 V?
| Profil |
Združljivost |
Motiv |
| Kovinski hobist z občasno uporabo. |
Priporočeno. |
Kompakten stroj po dostopni ceni, standardna Bernardo konstrukcija, zadostna zmogljivost za hobi uporabo. |
| Obrtniška delavnica za ne vsakodnevno uporabo. |
Priporočeno. |
Prostornina Ø 16 mm pokriva večino občasnih uporab. Teža 36 kg, obvladljivo v kompaktni delavnici.
|
| Delavnica z digitalnim prikazovalnikom ali višjimi zahtevami glede natančnosti
| Primerno
| Za digitalne prikazovalnike hoda vretena je ustrezni BM pravilno dimenzioniran. TB je ekonomičen, vendar nima naprednih funkcij.
|
Ni primerno za: premere vrtanja večje od Ø 16 mm; vsakodnevno profesionalno uporabo z višjimi zahtevami glede natančnosti (BM/SBM/B 430 so pravilno dimenzionirani); aplikacije, ki zahtevajo digitalni prikazovalnik ali neprekinjeno regulacijo hitrosti.
Delovna zmogljivost
| Specifikacija |
Vrednost |
| Vrtalna zmogljivost v jeklo |
Ø 16 mm |
| Vreteno |
1-16 mm / B 16 |
| Nastavek z Morsejevim konusom |
MT 2 |
Hitrost in hod
| Specifikacija |
Vrednost |
| Vreteno Hitrost |
12 hitrosti 300–2.550 vrt/min |
| Hod vretena |
65 mm |
Miza in delovne dimenzije
| Specifikacija |
Vrednost |
| Dimenzije mize |
245 × 245 mm |
| Miza s T-utori |
16 mm |
| Nagib mize |
-45° do +45° |
| Razdalja med vretenom in stebrom |
155 mm |
| Največja razdalja med vretenom in mizo |
445 mm |
| Razdalja med vretenom in podnožjem |
600 mm |
| Premer stebra |
58 mm |
| Površina osnovne mize |
185 × 200 mm |
Motor in napajanje napajanje
| Specifikacija |
Vrednost |
| Moč motorja S1 100 % |
0,55 kW |
| Moč motorja S6 40 % |
0,80 kW |
| Napetost |
230 V / 50 Hz |
| Standard zaščite |
IP 54 |
Dimenzije in teža
| Določite |
Vrednost |
| Dimenzije stroja (D × Š × V) |
400 × 570 × 920 mm |
| Teža |
36 kg |
Skladnost
| Specifikacija |
Vrednost |
| Oznaka |
CE |
| Direktiva |
Stroji Direktiva 2006/42/ES |
Standardna oprema
- Vrtalni sveder Bernardo TB 16 T / 230 V
- Hitrovpenjalna glava 1-16 mm / B 16
- Stožčasta gred MK 2 / B 16
- Komplet T-matic za pritrjevanje obdelovancev

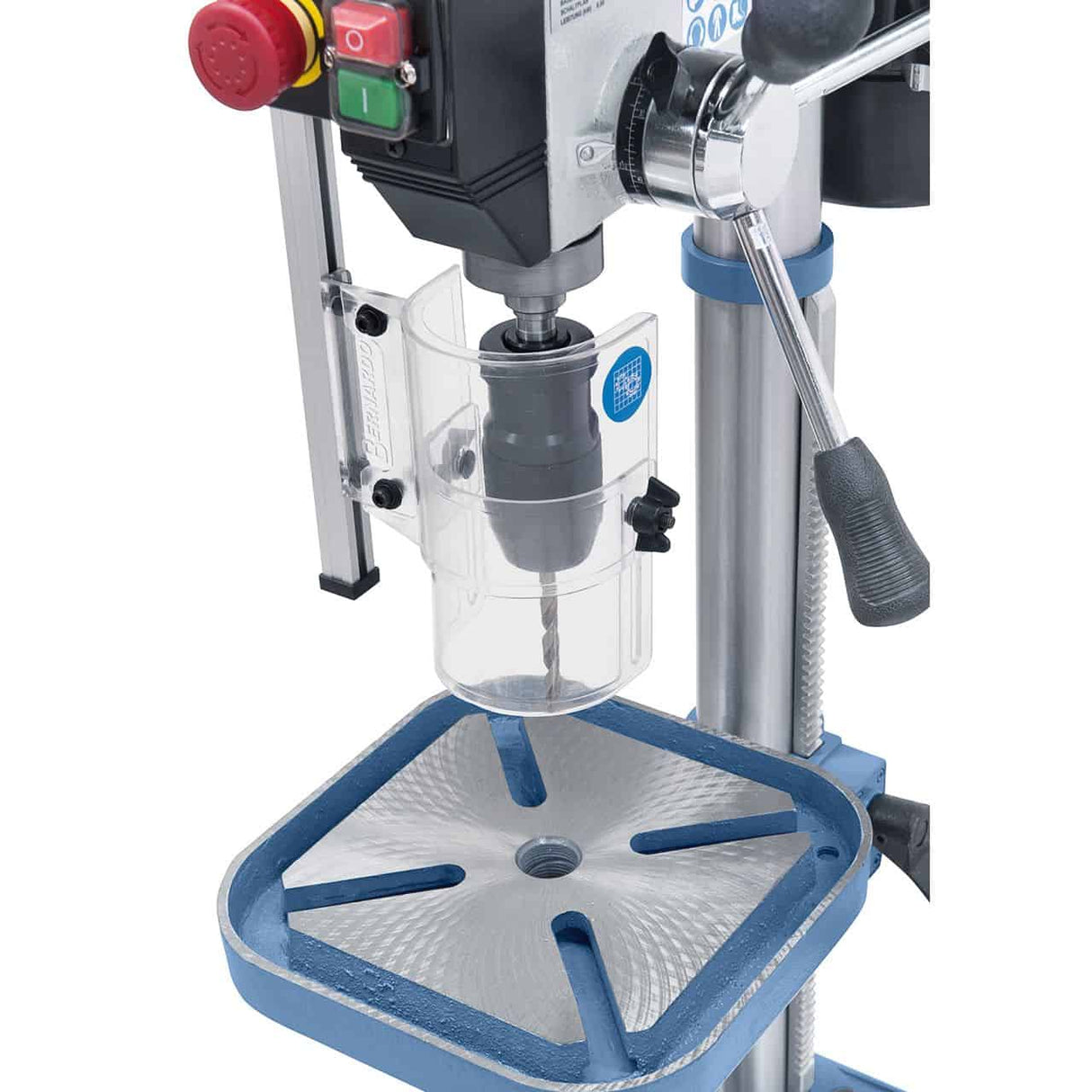

- Po višini nastavljiv ščitnik z mikrostikalom
- Ločeno stikalo za izklop v sili
- Komplet ključev in servisnega orodja
- Uporabniški priročnik v italijanščini
Pogosto zastavljena vprašanja
Kakšna je razlika med TB in ustreznim BM?
TB je osnovna različica: brez digitalnega zaslona, poenostavljena ergonomija in bistveno nižja cena kot ustrezni BM.
Za občasno hobi uporabo ali v obrtni delavnici brez potrebe po vrhunski natančnosti je TB ekonomsko boljši. Za vsakodnevno profesionalno uporabo, ki zahteva digitalni prikazovalnik gibanja vretena, je ustrezna velikost BM prave velikosti. Osnovna kakovost konstrukcije (litoželezni okvir, ležaji, motor IP 54) je enaka za obe liniji: TB odpravlja le napredne funkcije (zaslon, laser, ergonomija).
Ali je nazivna zmogljivost vrtanja realna?
Da, za mehka in standardna jekla. Zmogljivost Ø 16 mm je zasnovana za konstrukcijska jekla (S235, S275, S355) in mehka strojna jekla (C45, 11SMnPb30): pri teh materialih lahko stroj vrta do nazivnega premera z ustrezno kakovostjo.
Za trdo legirana jekla (42CrMo4, 39NiCrMo3) se dejanska zmogljivost zmanjša za 20–30 %: za TB 16 je dejanska zmogljivost za trda jekla Ø 11 mm. Za nerjavna jekla (304, 316) je treba hitrost vrtenja zmanjšati na 60–70 % standardne vrednosti, da se prepreči utrjevanje materiala in degradacija rezalnega roba. Za uporabo s trdimi materiali so modeli BM/SBM z večjim motorjem S1 ustrezno dimenzionirani.
Ali so hitrosti korakov zadostne za standardno uporabo?
Da. 12 hitrosti korakov, 300–2550 vrt/min, pokriva standardne materiale: trda jekla 220–500 vrt/min, mehka jekla 1000–1500 vrt/min, aluminij in medenina 1500–2840 vrt/min. Za vsako orodje in material je na voljo ustrezna hitrost korakov.

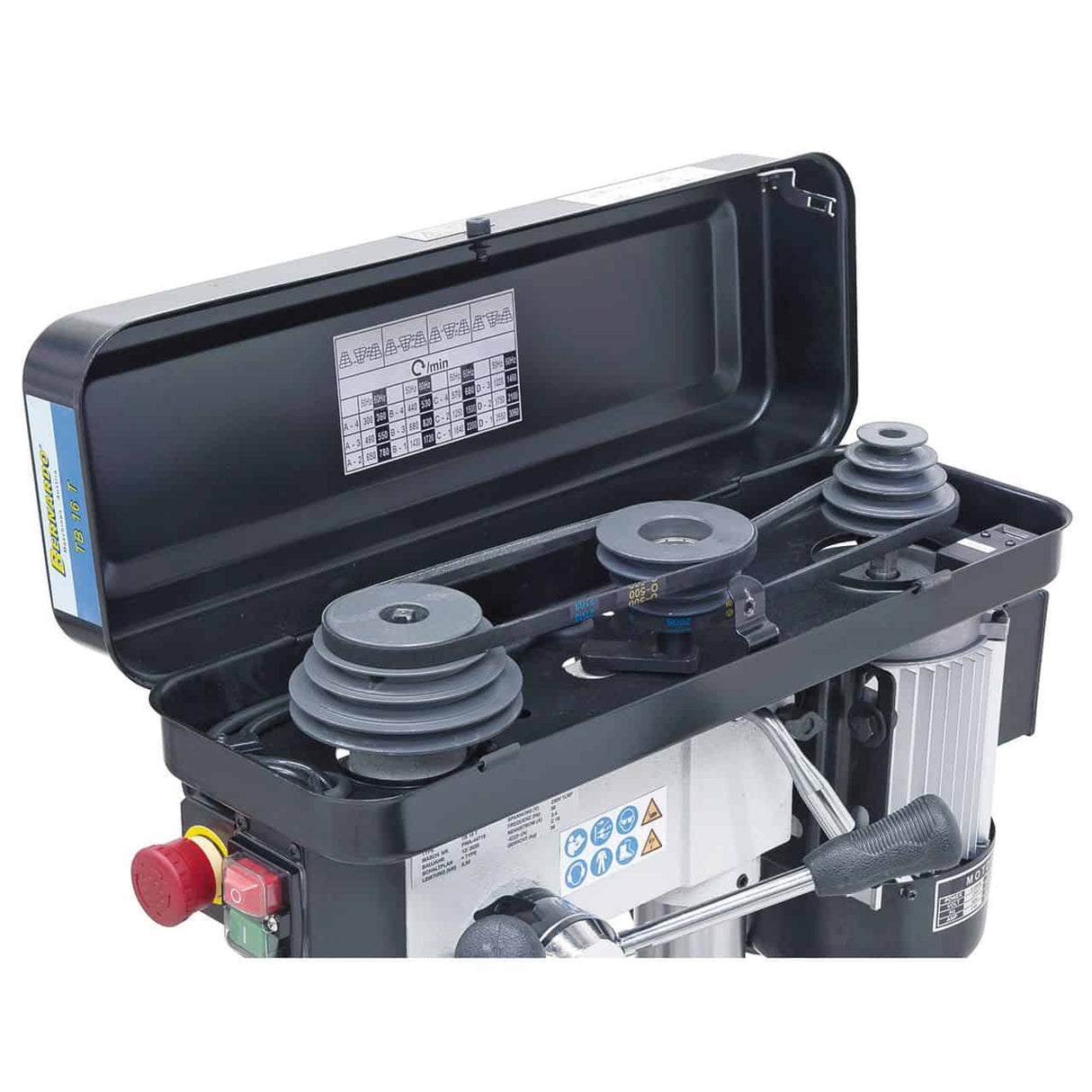

Sprememba hitrosti: Odprite pokrov pogona, premaknite jermen na različne jermenice in zaprite pokrov. Tipičen čas: 30–60 sekund. Za delavnice s pogostimi spremembami hitrosti (več kot 5 sprememb/uro) je sistem Vario boljši za prihranek časa. Za delavnice, ki uporabljajo predvsem standardni material, so hitrosti korakov povsem ustrezne.
Ali lahko narežem navoj s TB?
Samo z ročnimi navojnimi svedri: standardni TB nima namenskega vrtenja desno/levo. Za natančno navojenje z mehanskim navojnim svedrom sta pravilno dimenzionirana BM 25 T 400V ali SB 30 Profi.
Navojenje z ročnim navojnim svedrom (brez vrtenja stroja): upravljavec vstavi navojni sveder v vpenjalno glavo, ga poravna z luknjo in ga ročno zavrti z navojnim ključem. Ta postopek je primeren za občasno navojenje na mehkih jeklih, M pod M10. Za natančno rezanje navojev, M nad M10, ali pogosto rezanje navojev je mehansko vrtenje R/L ključna lastnost.
Ali je TB resnično profesionalen ali samo za hobiste?
Profesionalni vrtalnik za začetnike. TB je izdelan po enakih konstrukcijskih standardih kot serija Bernardo BM/SBM (litoželezno ohišje, motor IP 54, kakovostni ležaji), vendar s poenostavljenimi funkcijami za znižanje cene.
Za obrtniške delavnice s standardno vsakodnevno uporabo je TB popolnoma zadosten: kakovost izvrtin in življenjska doba stroja sta primerljivi z ustreznim BM. Razlike (brez digitalnega prikazovalnika, osnovna ergonomija, hitrost korakov) vplivajo na delovno učinkovitost, ne pa na tehnično kakovost vrtanja. Za napredno hobistko uporabo je TB prava izbira glede na razmerje med kakovostjo in ceno. Za intenzivno profesionalno uporabo z zahtevami po učinkovitosti sta BM Vario ali SBM Vario prave velikosti.
