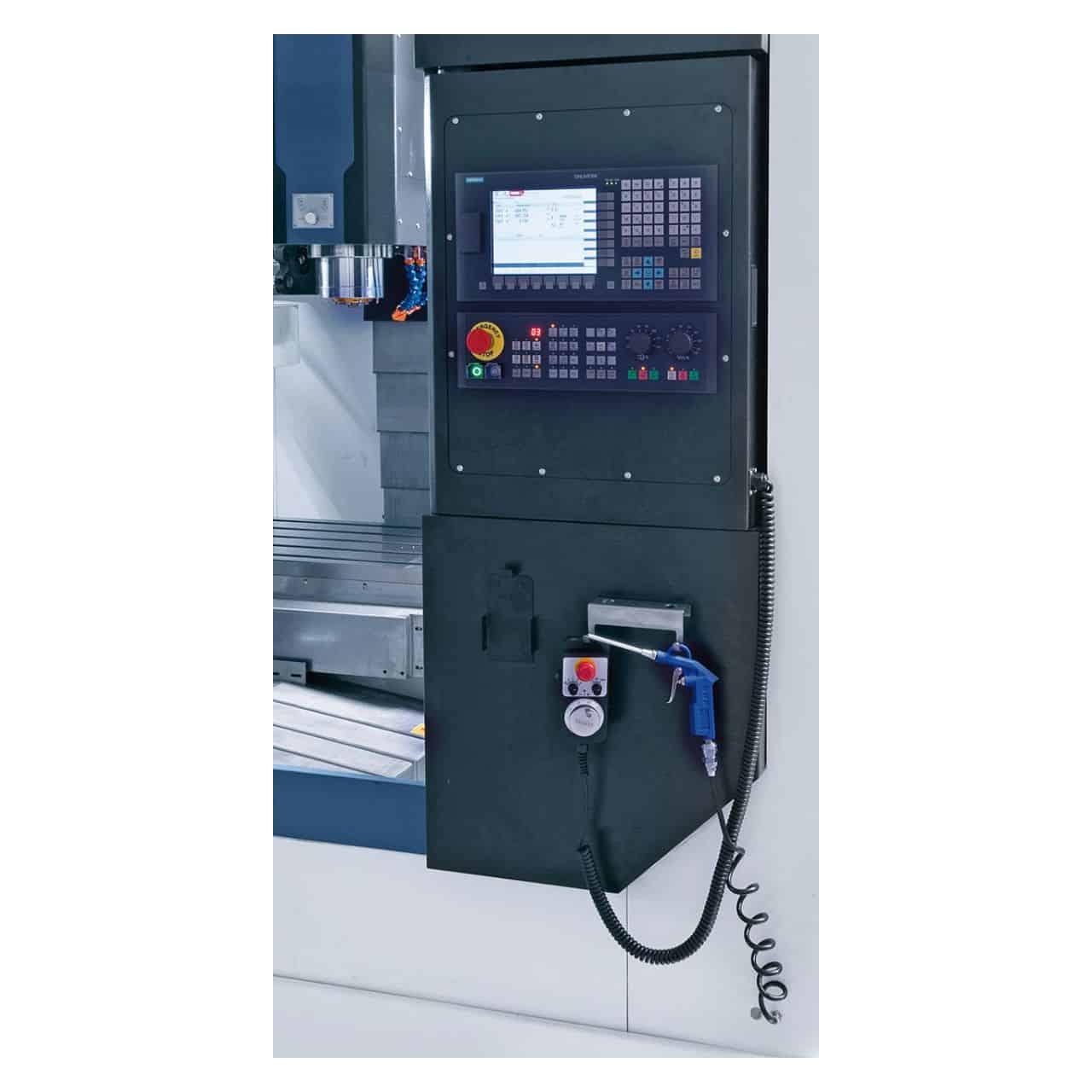

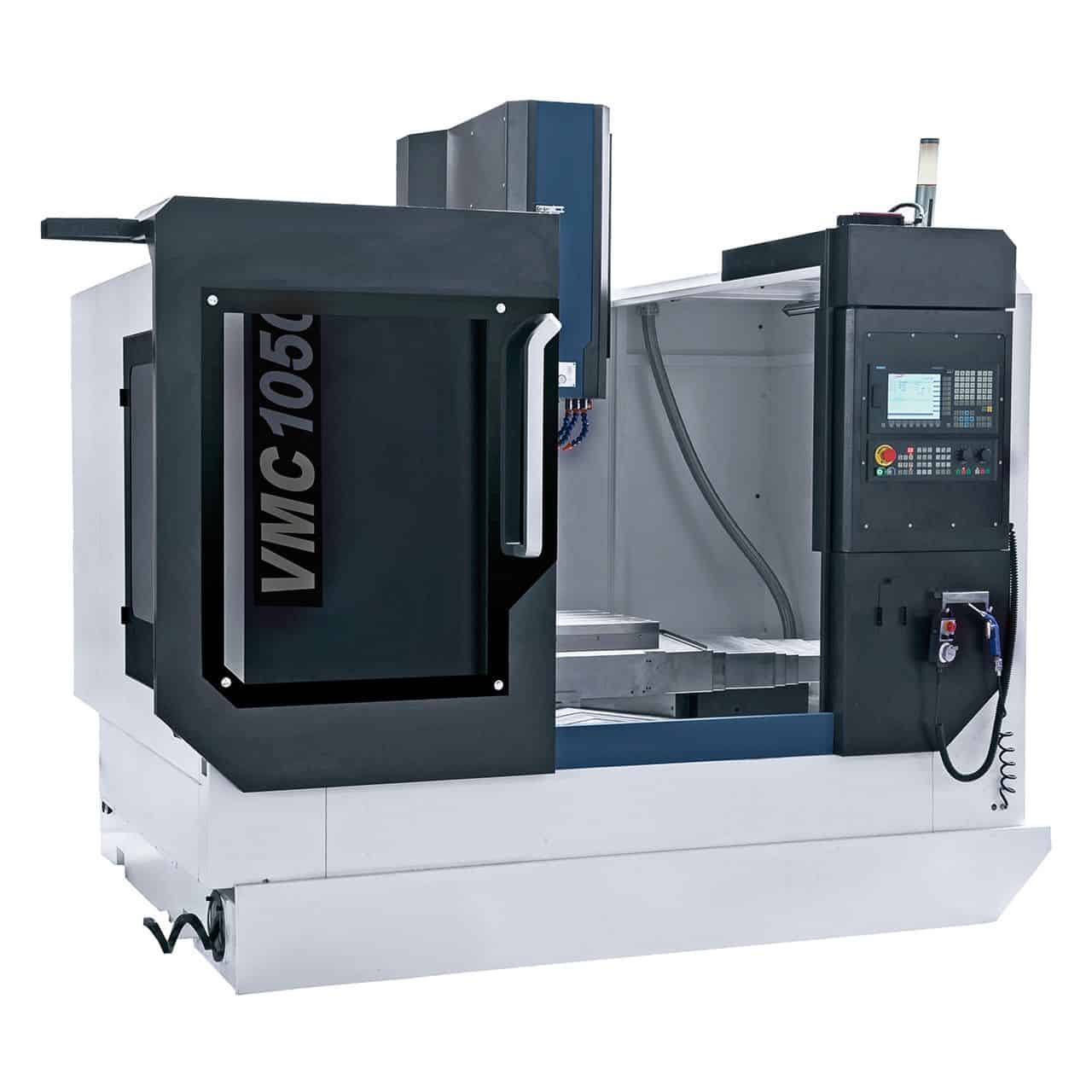

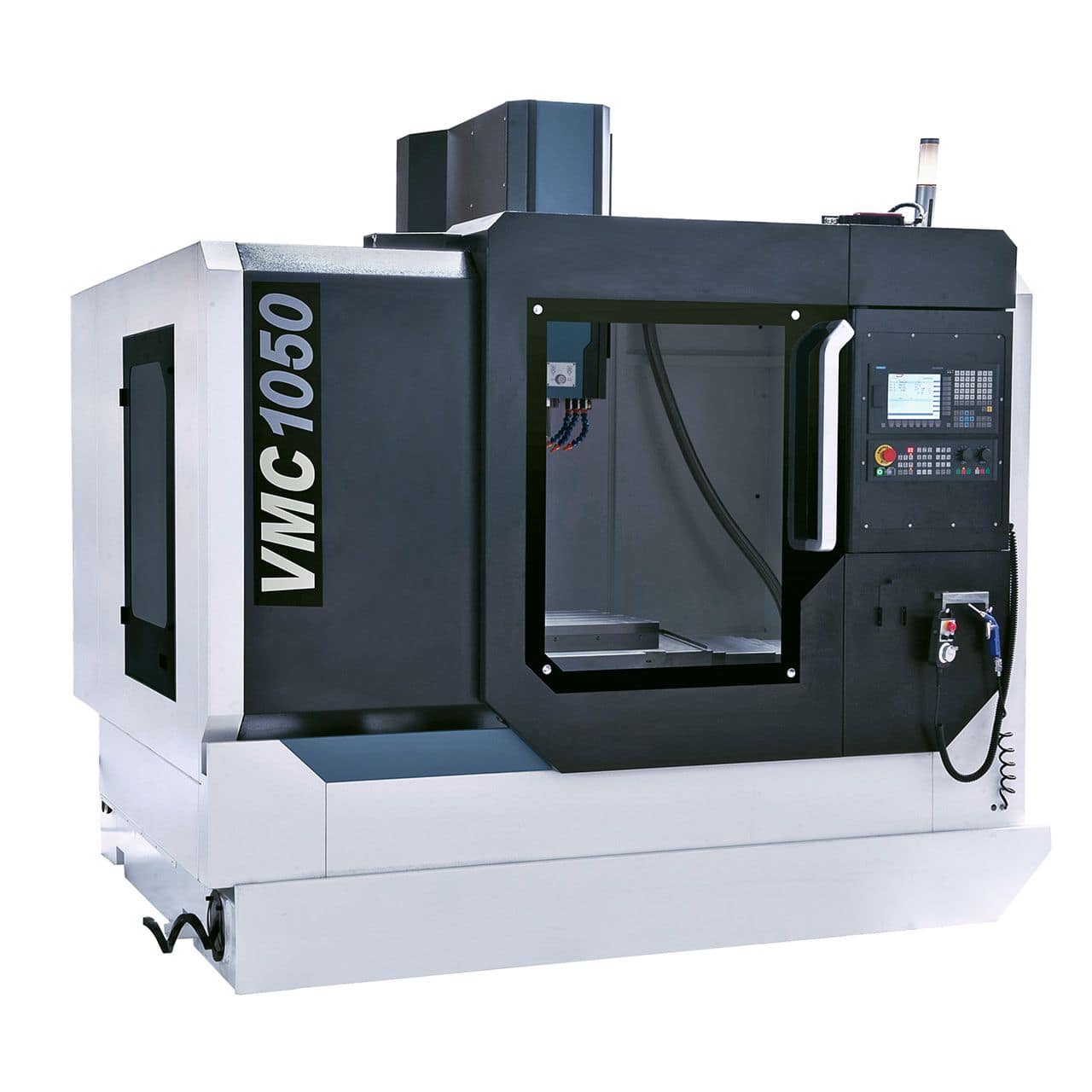

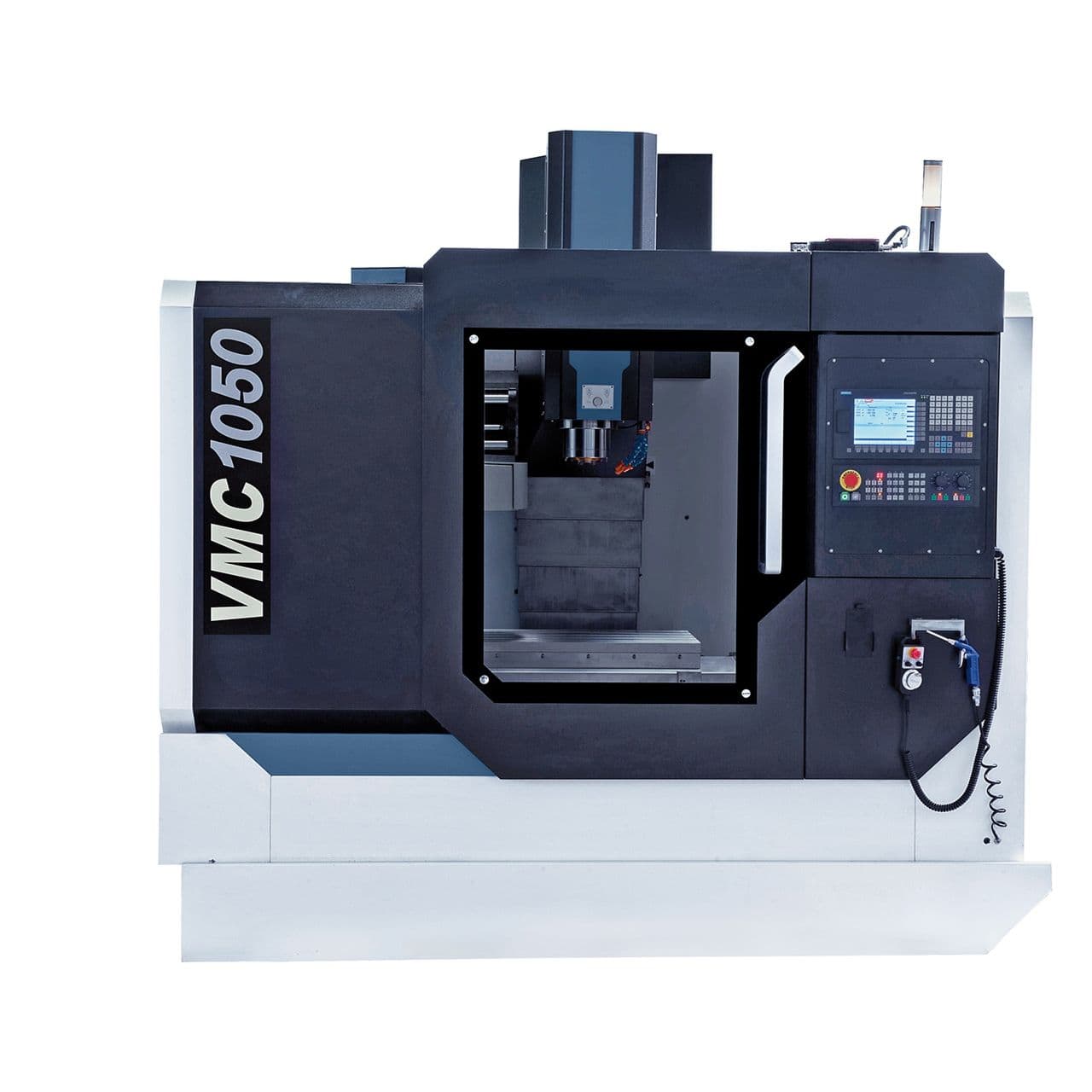

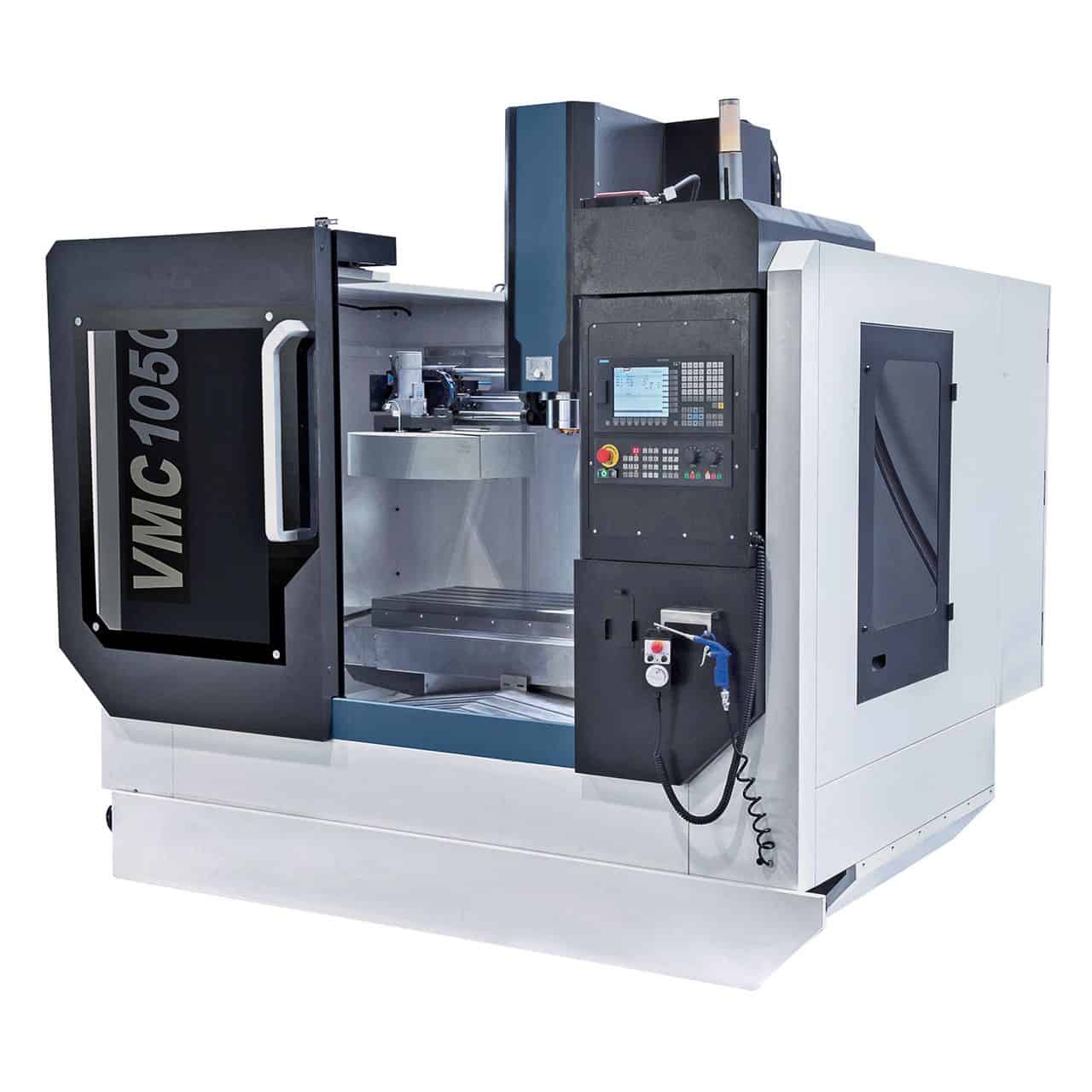

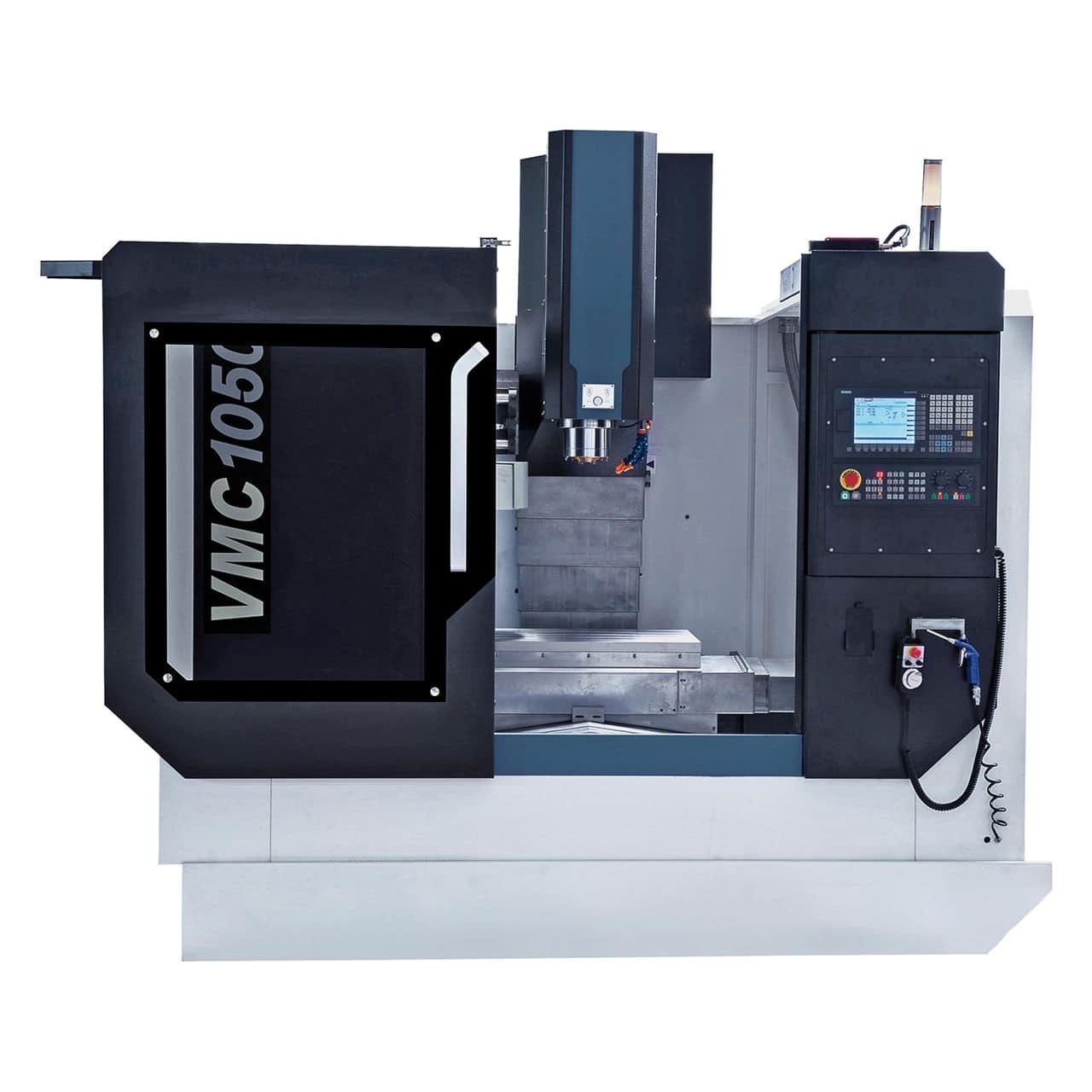

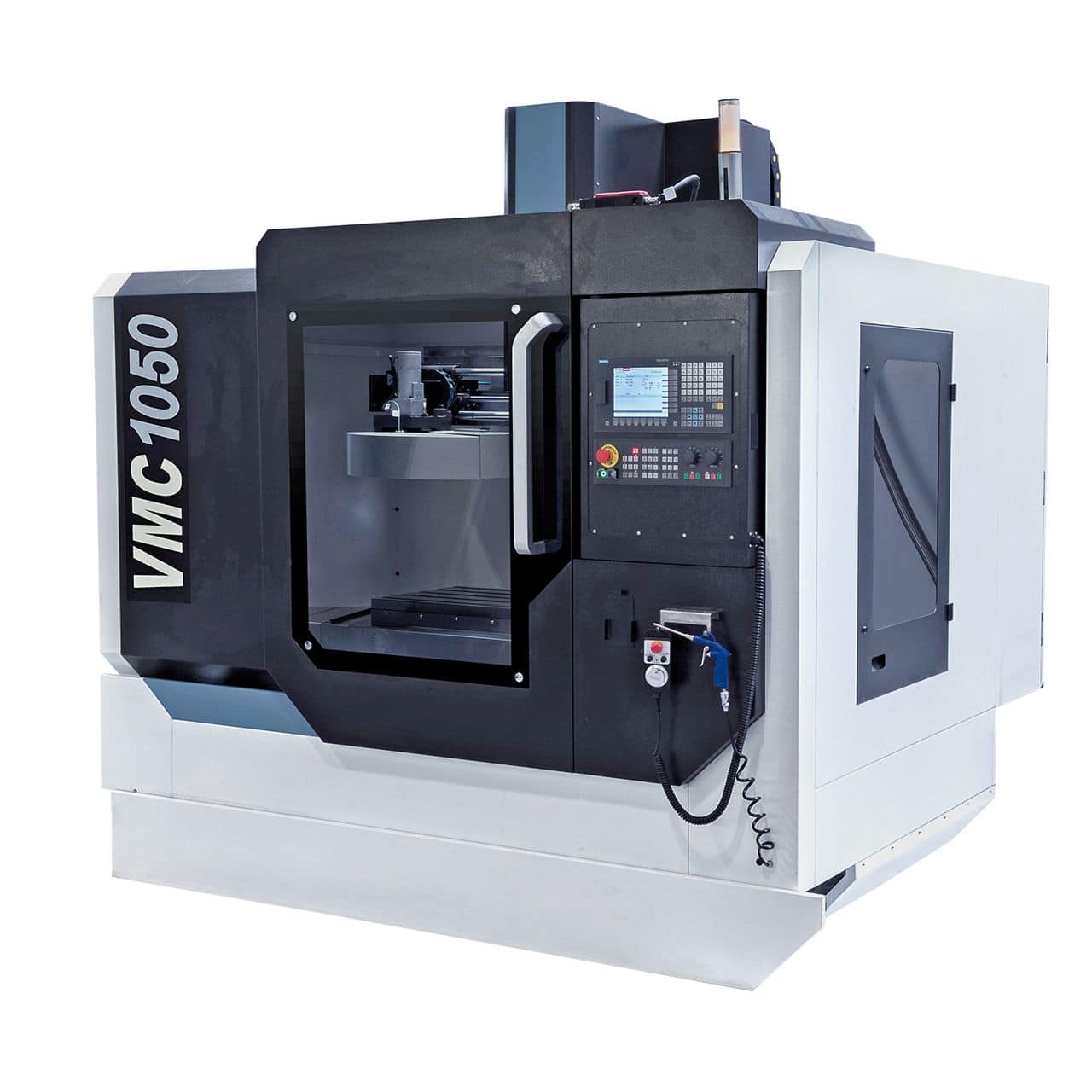

Bernardo Centro CNC VMC 1050 - Siemens Sinumerik 808D Advanced control je vrtalno-rezkalni stroj za profesionalno uporabo s hitrostmi od 40 do 8000 vrt/min, motorjem z močjo 11,0 kW in težo približno 5500 kg. Krollit, uradni distributer Bernardo od leta 2007.
- Dimenzije mize: 1000 x 500 mm
- Pritrditev vretena: BT 40
- Hitrost vretena: 40 – 8000 vrt/min
- Pomik osi X: 850 mm
- Pomik osi Y: 500 mm
- Pomik osi Z: 500 mm
- Razdalja med vrhom vretena in površino mize: 110 – 610 mm
- Razdalja med vretenom in stebrom: 560 mm
Kdo uporablja CNC center VMC 1050 - napredni krmilnik Siemens Sinumerik 808D in za kaj se uporablja?
CNC center VMC uporabljajo strojne delavnice in laboratoriji za izdelavo prototipov. 1050 - Siemens Sinumerik 808D Napredni krmilnik za kombinirano vrtanje, rezkanje in navoje na kovinskih delih. Nagibna glava omogoča kotno obdelavo.
Njegovo mesto v ponudbi Bernardo
CNC center Bernardo VMC 1050 - Siemens Sinumerik 808D Napredni krmilnik je del ponudbe vrtalno-rezkalnih strojev Bernardo, ki jih Krollit v Italiji distribuira od leta 2007. Ponudba Bernardo vključuje modele v različnih kategorijah in stopnjah zmogljivosti: če želite izbrati pravi stroj za svojo uporabo, si lahko ogledate katalog Bernardo na Krollitu ali se za pomoč pri izbiri pravega stroja obrnete na podporo strankam.
Krollit Logistika in podpora
Stroji so odposlani v 5-9 delovnih dneh (7 dni na jugu). Za rezervne dele in dodatke dostava iz skladišča Krollit traja 3-5 delovnih dni. Podpora strankam v italijanščini je na voljo za tehnično dokumentacijo, podatkovne liste izdelkov in upravljanje naročil rezervnih delov. Krollit je uradni distributer od leta 2007.
Za koga je namenjen CNC center VMC 1050 - Siemens Sinumerik 808D Advanced Control?
| Profil |
Združljivost |
Vzorec |
| Majhne in srednje velike mehanske delavnice |
Primerno |
Kombinirane operacije vrtanja, rezkanja in navoja na kovinskih delih |
| Laboratoriji za izdelavo prototipov in vzdrževanje |
Primerno |
Izdelava utorov, lukenj in kotna obdelava z nagibno glavo |
| Večizmenska industrijska proizvodnja |
Za oceno |
Za neprekinjene intenzivne cikle razmislite o serijah HSV ali univerzalnih rezkalnih strojih |
Ni primerno za: aplikacije zunaj tehničnih specifikacij, ki jih je navedel proizvajalec. Če imate kakršna koli vprašanja o združljivosti, se obrnite na službo za stranke Krollit.
Delovna zmogljivost
| T-utori (število / širina / korak) |
5 / 18 mm / 100 mm |
Vreteno in hitrost
| Priključek vretena |
BT 40 |
| Hitrost vretena |
40 – 8000 vrt/min |
| Razdalja med vrhom vretena in površino mize |
110 – 610 mm |
| Razdalja med vretenom in stebrom |
560 mm |
| Moč vretenskega motorja |
11,0 kW |
Tabela in dimenzije

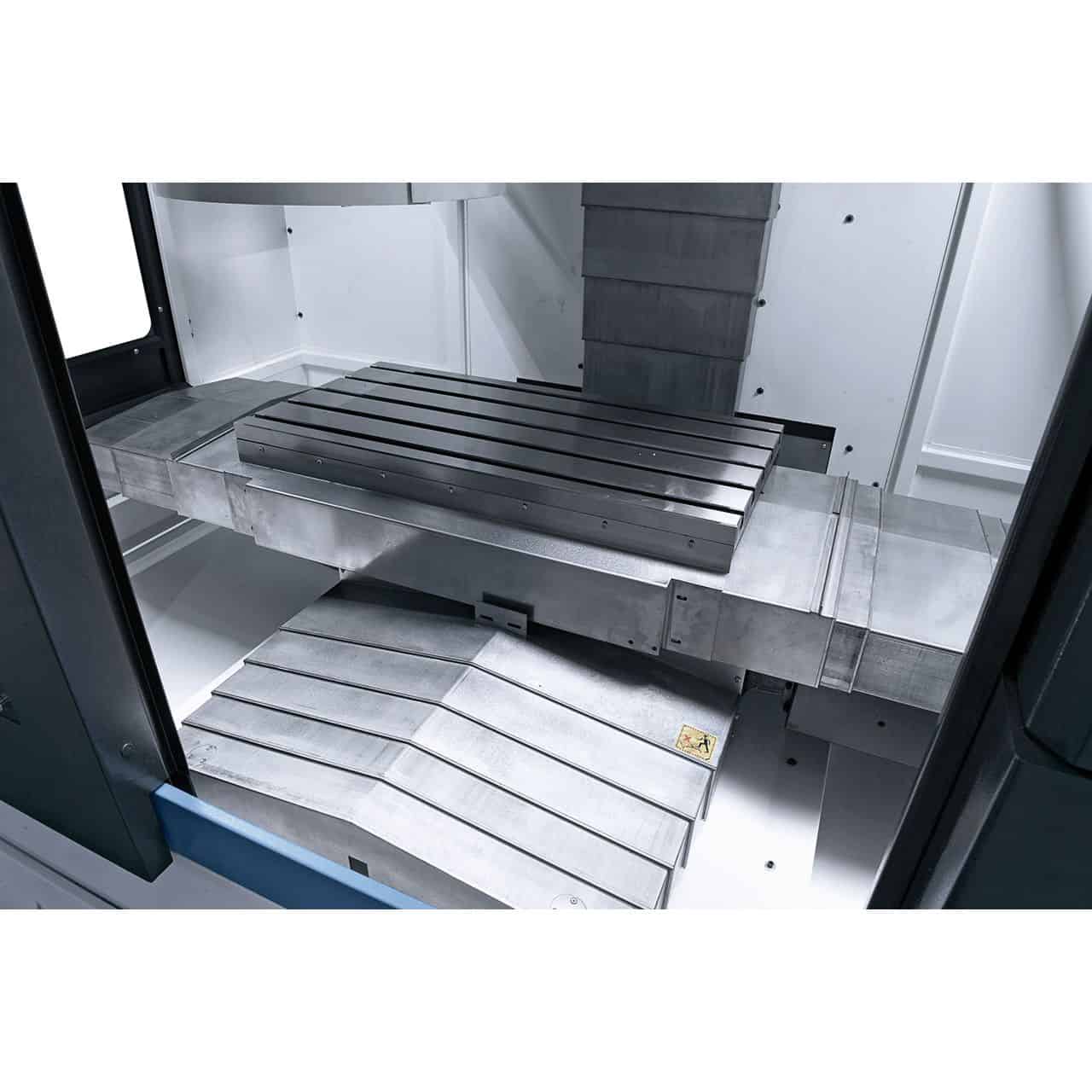

| Dimenzije mize |
1000 x 500 mm |
| Nosilnost mize |
500 kg |
| Maks. dimenzije orodja |
Ø 130 x 300 mm |
| Dimenzije stroja (Š x G x G) V) |
2500 x 2200 x 2400 mm |
Druge specifikacije
| Pomik osi X |
850 mm |
| Pomik osi Y |
500 mm |
| Pomik osi Z |
500 mm |
| Napredek dela X, Y, Z |
10 – 10.000 mm/min |
| Hitri pomik X / Y |
30.000 mm/min |
| Z-hitri pomik |
24.000 mm/min |
| Natančnost pozicioniranja |
±0,005 mm |
| Ponovljivost |
±0,003 mm |

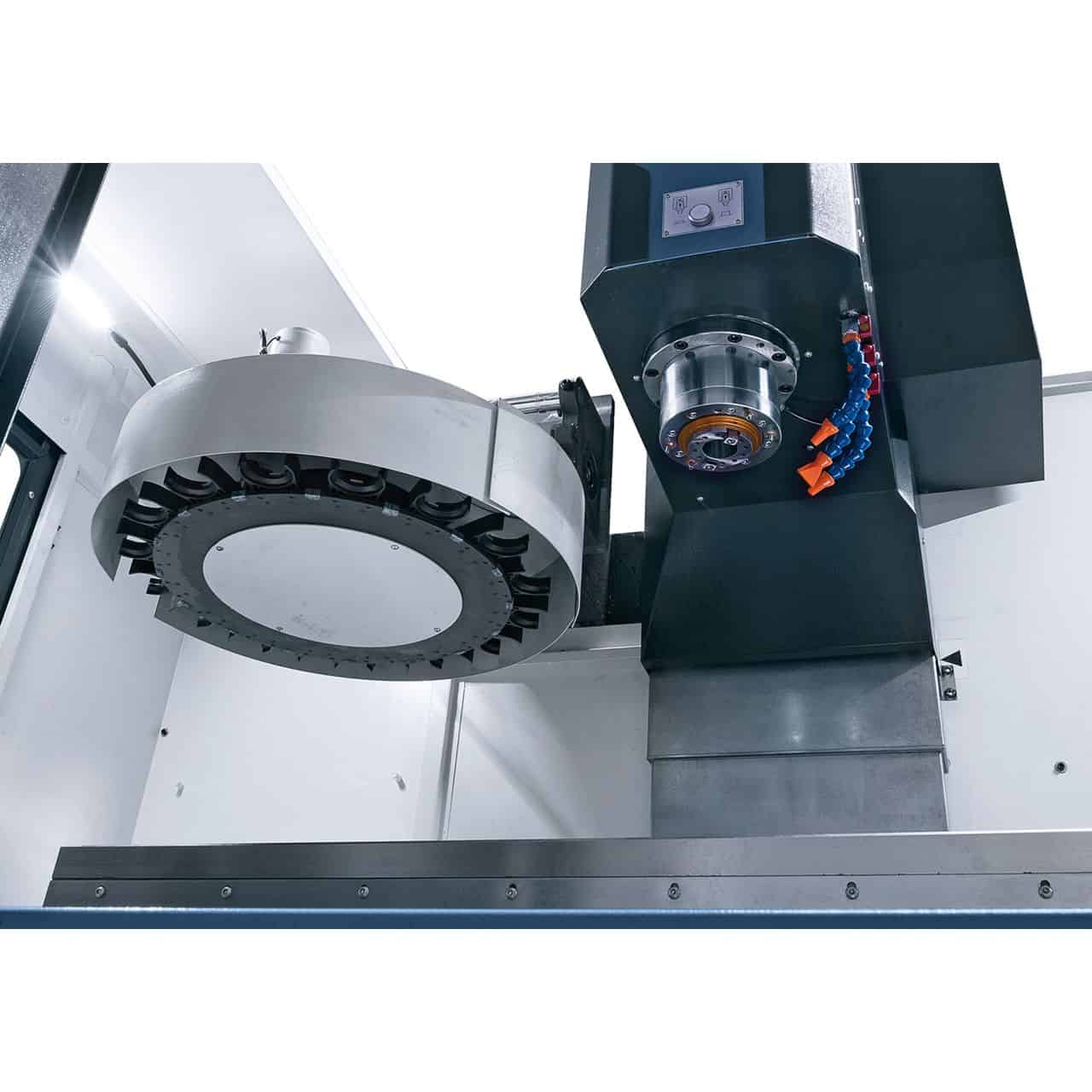

| Register orodij |
16 položajev (vrtiljak) |
| Maks. Teža orodja |
8 kg |
| Čas menjave orodja od orodja do orodja |
7 s. |
| Teža |
pribl. 5500 kg |
Pogosto zastavljena vprašanja
Kaj zmore CNC center VMC 1050 - krmilni stroj Siemens Sinumerik 808D Advanced?
Vrtanje, čelno rezkanje, čelno rezkanje in rezanje navojev na mehkih jeklih, litini in lahkih zlitinah.
Navedene zmogljivosti se nanašajo na standardna, nekaljena jekla. Pri legiranih jeklih zmanjšajte hitrost podajanja in rezanja, da ohranite orodja.
Kako prilagodim hitrost vretena?
Informacije o »Hitrosti vretena« najdete v tehnični tabeli: Vario nastavitev ali mehanska koračna sprememba.
Modeli Vario omogočajo neprekinjeno nastavitev prek inverterja ali tipkovnice, medtem ko modeli z mehansko koračno spremembo (npr. BF 30 G) zahtevajo ročno izbiro območja.
Kakšno napajanje potrebuje?
Informacije o »Napetosti« najdete v tehnični tabeli: običajno 230 V enofazno ali 400 V trifazno.
Veliki modeli (BF 45, FM 45, FM 50) potrebujejo trifazno omrežje 400 V. Predhodno preverite razpoložljivost v delavnici. nakupa.
Ali je glava nagibna?
Da, glejte "Nagib glave" v tehnični tabeli.
Nagib glave omogoča kotno rezkanje in posnemanje robov brez kompleksnega vpenjanja obdelovanca. Najnaprednejši modeli ponujajo nagibanje do ±90°.
Koliko tehta stroj?
Teža se giblje od približno 50 kg (KF 10) do več kot 350 kg (BF 45 HSV Vario).
Za modele nad 200 kg je priporočljiva namestitev na namensko podlago. Za lažje modele zadostuje trdna, ravna delovna miza.
