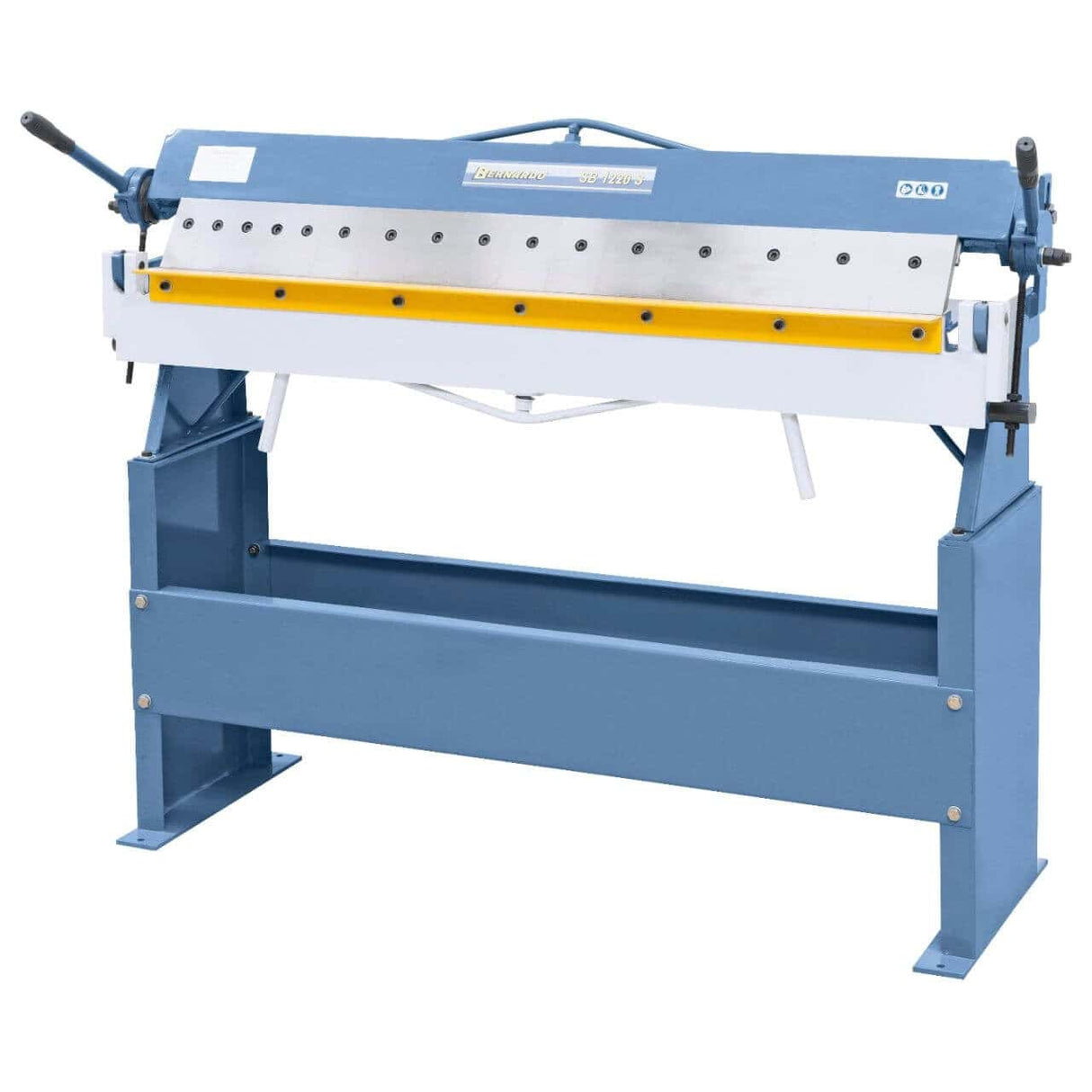

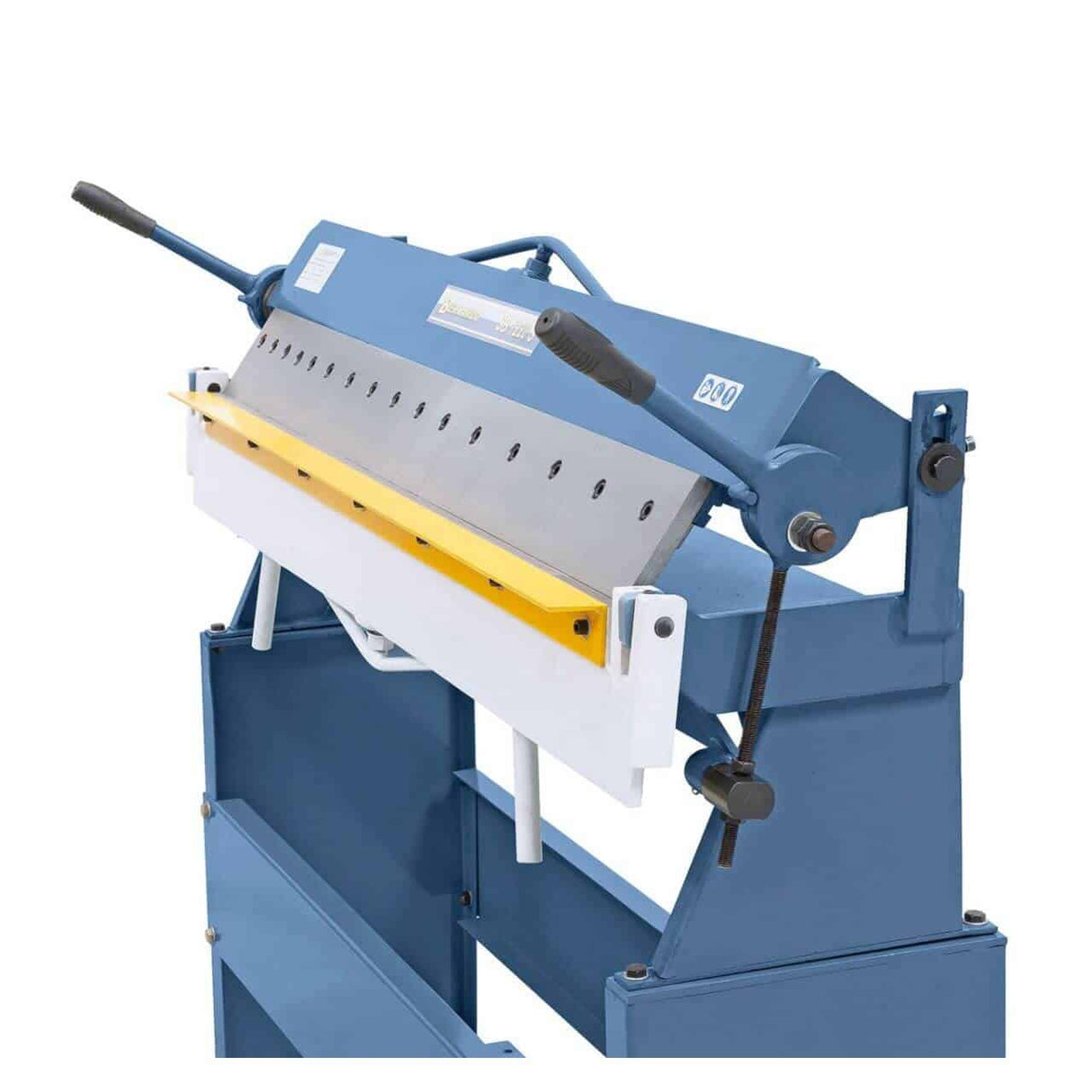

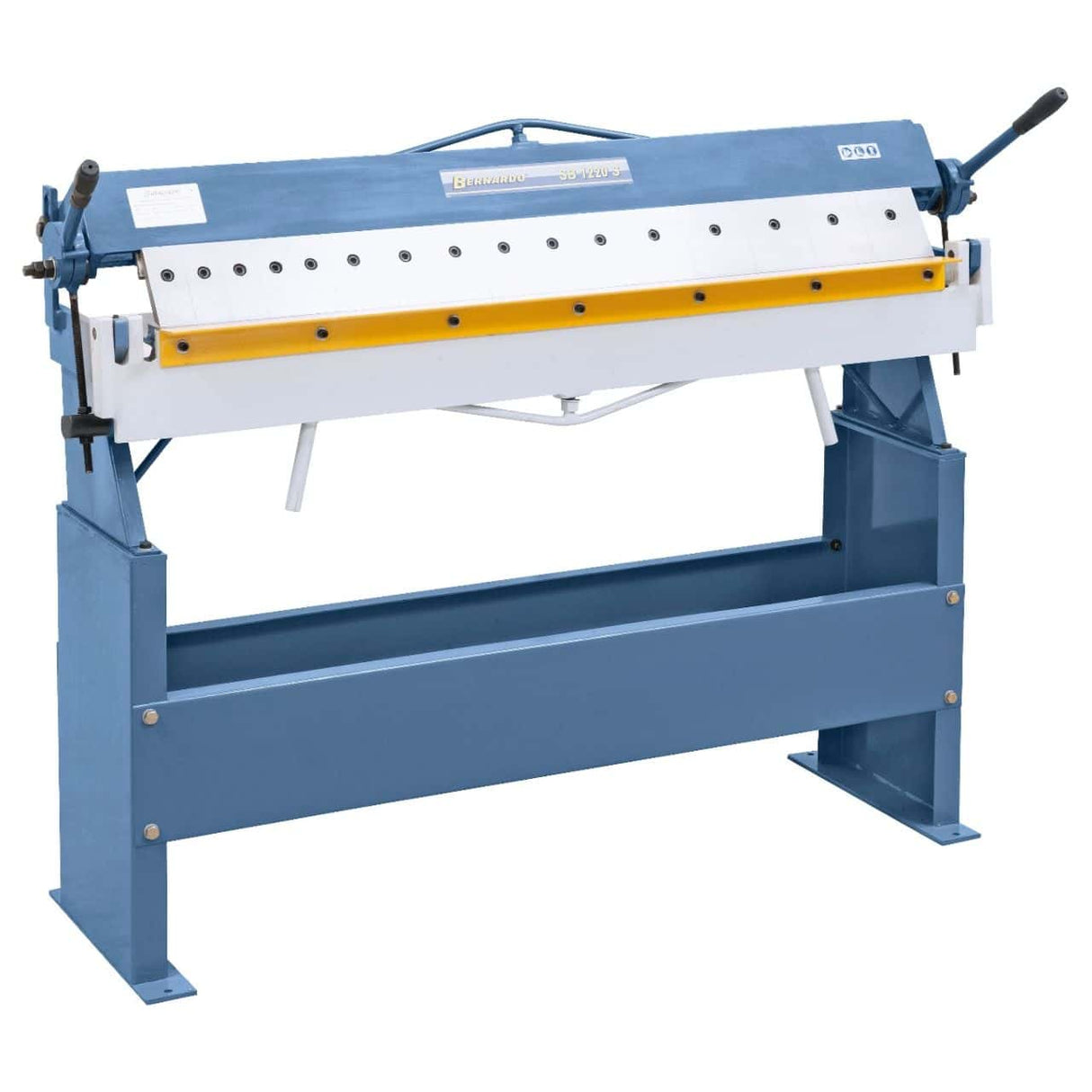

Zgibalni stroj Bernardo SB 1220 S
Bernardo SB 1220 S je profesionalni ročni zgibalni stroj, zasnovan za natančno obdelavo pločevine srednje debeline v delavnicah in lahkem mizarstvu. Z delovno dolžino 1220 mm in zmogljivostjo upogibanja do 1,5 mm na jeklu (400 N/mm²) ponuja visoko zmogljivost in veliko zanesljivost.
Segmentno zgornje rezilo omogoča kompleksne upogibe in prilagojene procese, medtem ko nastavljiv kot upogibanja od 0 do 135° zagotavlja veliko prilagodljivost delovanja. Robustna konstrukcija, teža 135 kg in ergonomska delovna višina 900 mm s podstavkom zagotavljajo stabilnost, natančnost in udobje tudi med intenzivno uporabo. Popolna rešitev za profesionalce, ki iščejo kakovost izdelave in zmogljivost blagovne znamke Bernardo.
Glavne značilnosti
Delovna dolžina 1220 mm
Največja debelina pločevine 1,5 mm (400 N/mm²)

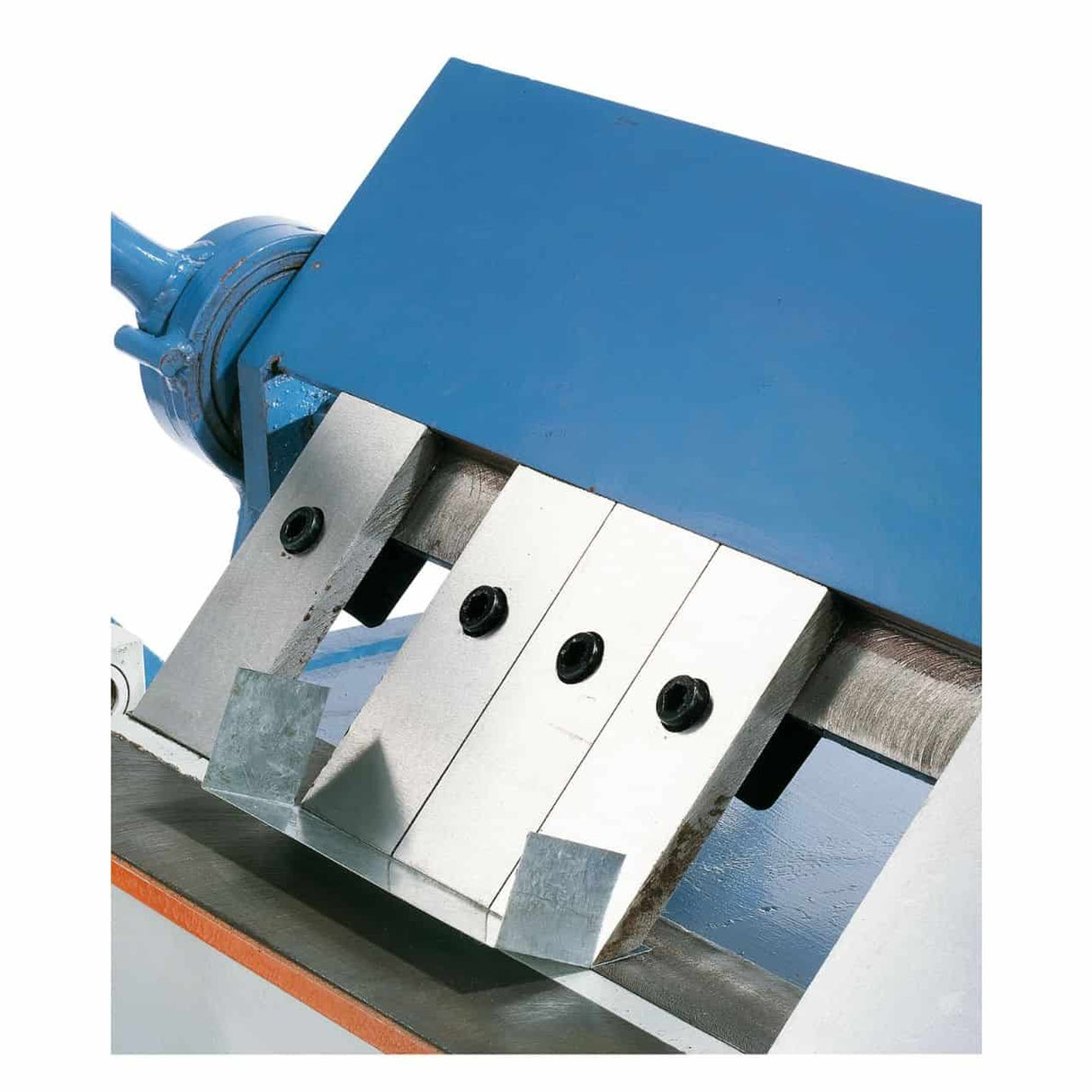

Segmentirano zgornje rezilo za kompleksne upogibe
Nastavljiv kot upogibanja od 0 do 135°
Največja odprtina 40 mm
Robustna konstrukcija za profesionalno uporabo
Ergonomska delovna višina s podstavkom
Tehnične specifikacije
| Določite |
Vrednost |
| Znamka |
Bernardo |
| Model |
SB 1220 S |
| Delovna dolžina |
1220 mm |
| Maks. debelina Pločevina |
1,5 mm (400 N/mm²) |
| Največja odprtina |
40 mm |
| Kot upogibanja |
0 – 135° |
| Delovna višina s podnožjem |
900 mm |
| Širina stroja |
1520 mm |
| Globina |
360 mm |
| Višina* |
530 mm |
| Približna teža |
135 kg |
| *Opomba |
brez podstavka |
Standardna oprema
Ročni zgibalni stroj Bernardo SB 1220 S
Segmentirano zgornje rezilo
Zgibni segmenti: 5 × 51 mm | 6 × 76 mm | 5 × 102 mm
Uporabniški priročnik
Logistika
Dostava Bernardo: 5–9 delovnih dni (7 dni na jugu). Na voljo so originalni rezervni deli z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
Pogosto zastavljena vprašanja
Kakšna je razlika med serijama SB in TB v ponudbi upogibnih strojev Bernardo?
Serija SB (kot je ta SB 1220) ima v strukturo integrirane rezalne tirnice: to vam omogoča, da pločevino razrežete na želeno velikost in jo upognete na istem mestu, ne da bi premikali obdelovanec. Serija TB pa ima segmentirano zgornje rezilo (brez rezalnih tirnic) – zaradi vrhunske trdnosti in zamenljivih segmentov je primerna za kompleksne profile (škatle, robovi v obliki črke U, dvojni zavihki) in debelejše pločevine. SB: reže in upogiba tanke pločevine. TB: Segmentirano upogibanje z rezilom za kompleksne oblike.
Ali SB 1220 reže in upogiba na isti postaji?
Da – to je glavna prednost serije SB. Integrirane rezalne tirnice vam omogočajo, da ploščo razrežete na natančno želeno širino in jo nato takoj prepognete, s čimer obdelovanec ostane na mestu. To odpravlja napake pri pozicioniranju, značilne za prenose med rezalnimi stroji in ločenimi krivilnimi stroji, kar ima za posledico znaten prihranek časa proizvodnje.
Kakšna je največja debelina aluminija in nerjavečega jekla s SB 1220?
Nazivna nosilnost 1,5 mm se nanaša na jeklo S235 (400 N/mm²). Pri aluminiju (160–200 N/mm²) se nosilnost poveča za 30–50 % – približno 2,1 mm. Pri nerjavečem jeklu AISI 304 (600 N/mm²) se nosilnost zmanjša za 30–40 % – približno 1,0 mm. Na bakru: podobno obnašanje kot pri aluminiju.
Kako naredim U-krivin ali škatlo s SB 1220?
SB 1220 je del serije SB – brez segmentiranega rezila se globoki U-krivi in škatle z visokimi robovi ne izdelujejo enostavno (visok rob pločevine med upogibanjem moti strukturo stroja). Za pogosto proizvodnjo U-profilov in škatel razmislite o seriji TB s segmentiranim rezilom, ki omogoča odstranitev osrednjih segmentov, da se sprosti potreben prostor.
Ali se rezila obrabijo in jih je treba zamenjati?
Da – integrirana rezila se po intenzivni uporabi obrabijo. Originalna nadomestna rezila Bernardo so na voljo z dostavo v 3–5 delovnih dneh. Znaki obrabe: top rez, potrebna prekomerna sila, zareze na rezanem robu.
