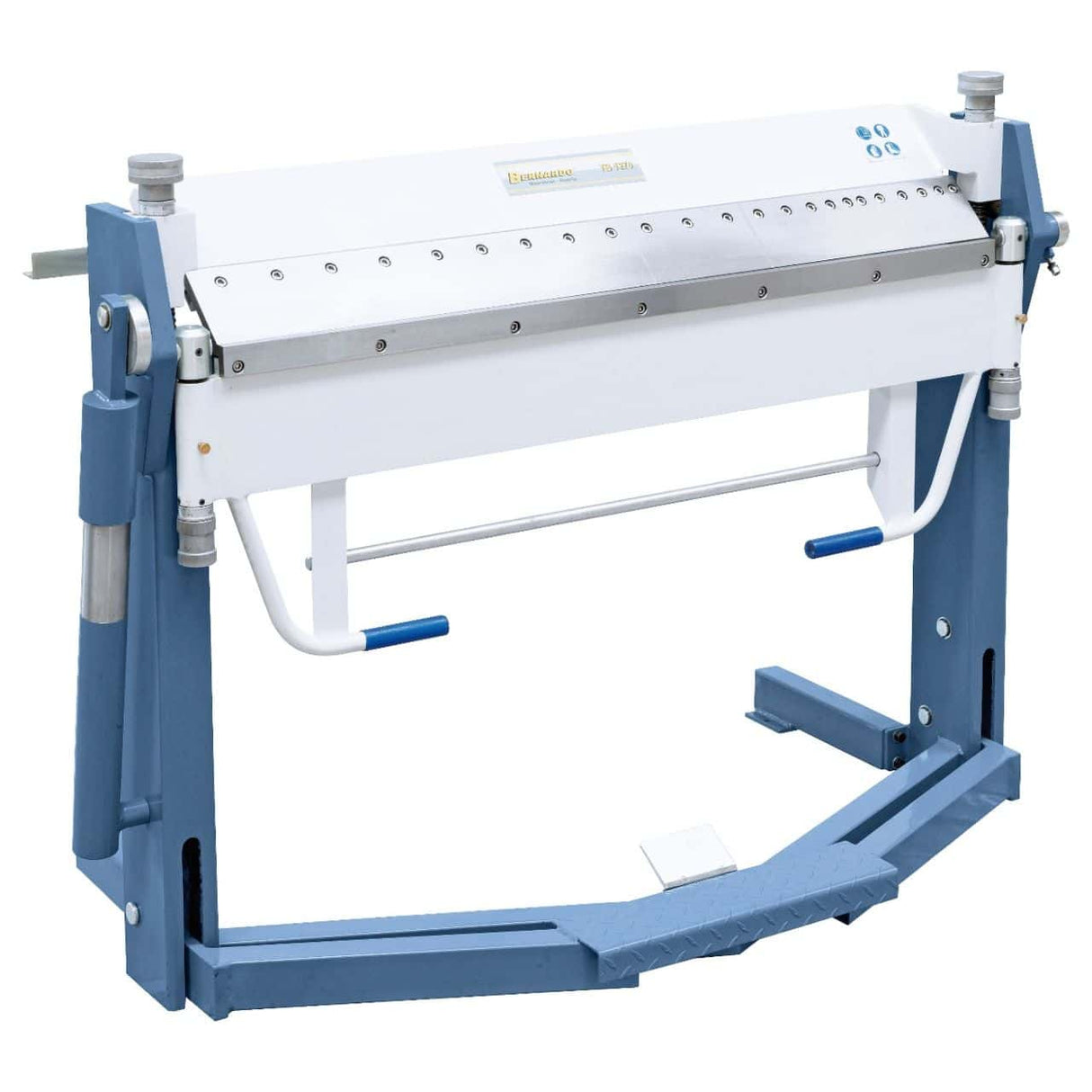

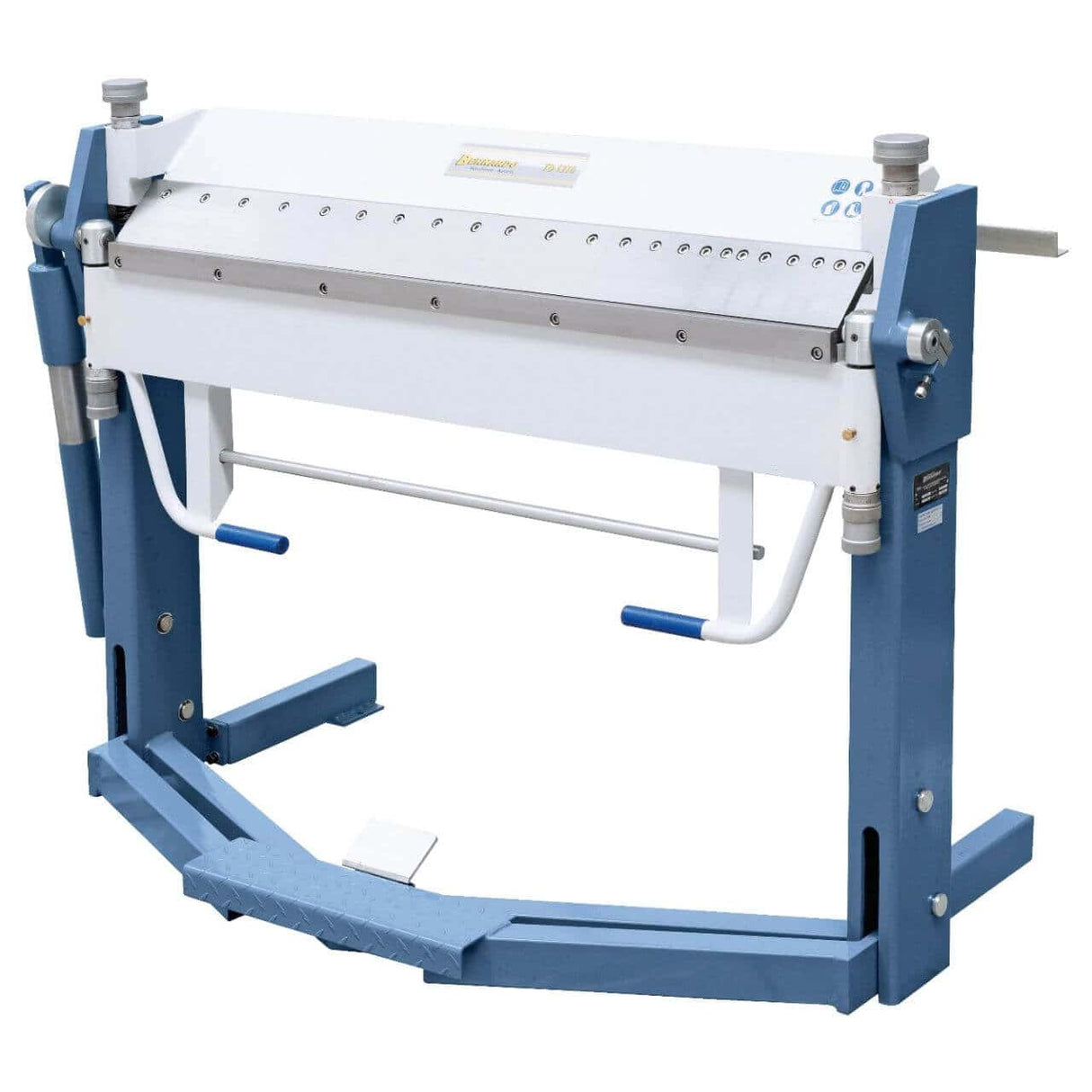

Stroj za upogibanje z zgornjim segmentnim rezilom Bernardo TB 1270
Ročni upogibni stroj Bernardo TB 1270 je univerzalni stroj, primeren za obdelovalce pločevine, servisne delavnice in obrtniška dela. Zasnovan z robustno konstrukcijo in modernim dizajnom ponuja zanesljivost in enostavno uporabo. Segmentno zgornje rezilo omogoča široko paleto možnosti upogibanja, vključno s kompleksnimi profili in obdelovanci različnih velikosti. Zahvaljujoč nožni nastavitvi zgornjega rezila ima upravljavec obe roki prosti za učinkovitejše delo. Prilagoditev spodnjega rezila debelini pločevine je hitra in enostavna, ročaj pa omogoča hitro in natančno upogibanje. Z delovno dolžino 1270 mm in zmogljivostjo do debeline 2 mm (400 N/mm²) TB 1270 ponuja odlično razmerje med ceno in kakovostjo ter je primeren za prilagodljivo in zanesljivo proizvodnjo.
Glavne specifikacije
Robustna konstrukcija z modernim dizajnom
Segmentirano zgornje rezilo za prilagodljivo obdelavo

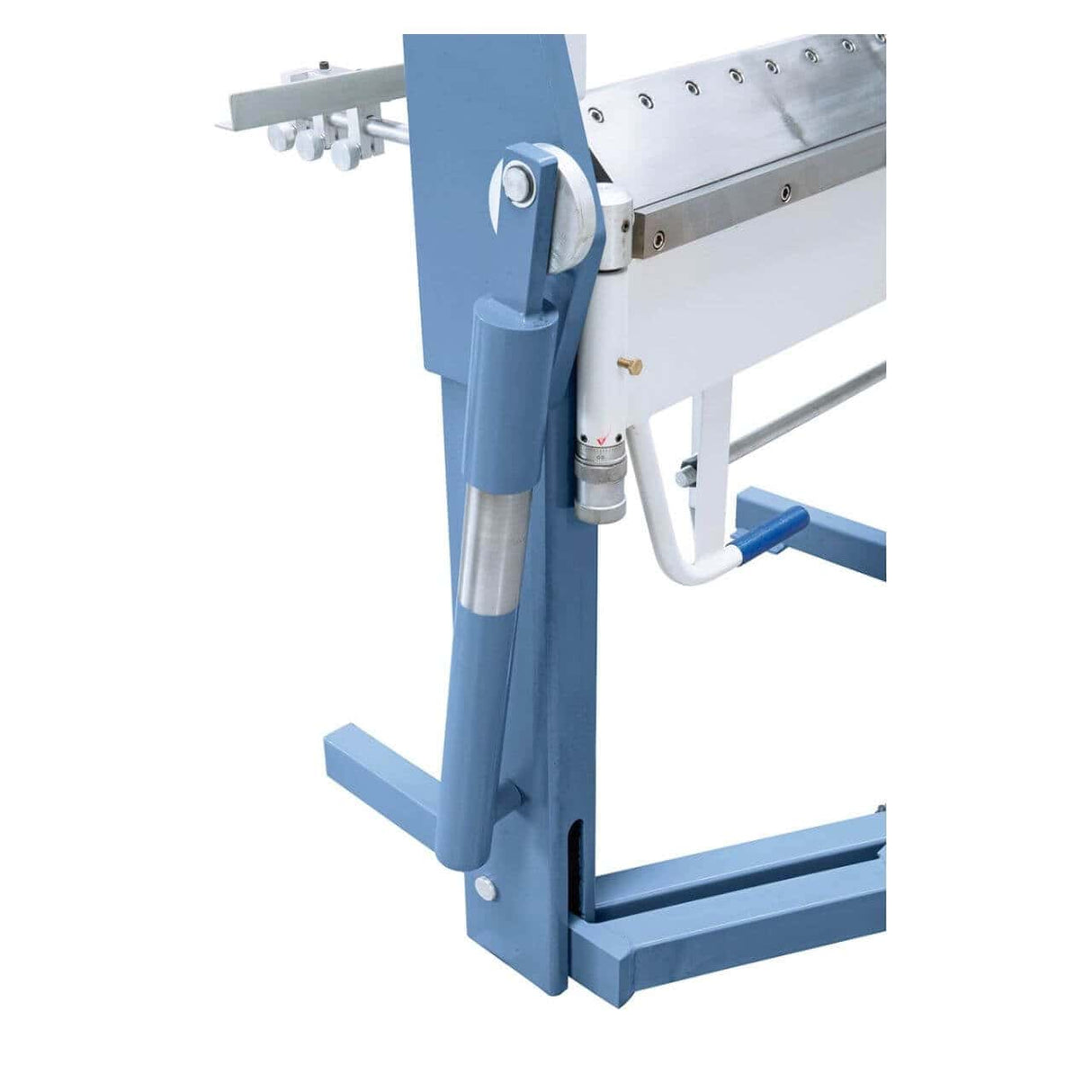

Nastavitev rezila z nožnim upravljanjem za prostoročno upravljanje
Hitro in natančno standardno ročno upogibanje
Visoko zgornje rezilo za profile, upognene na višini

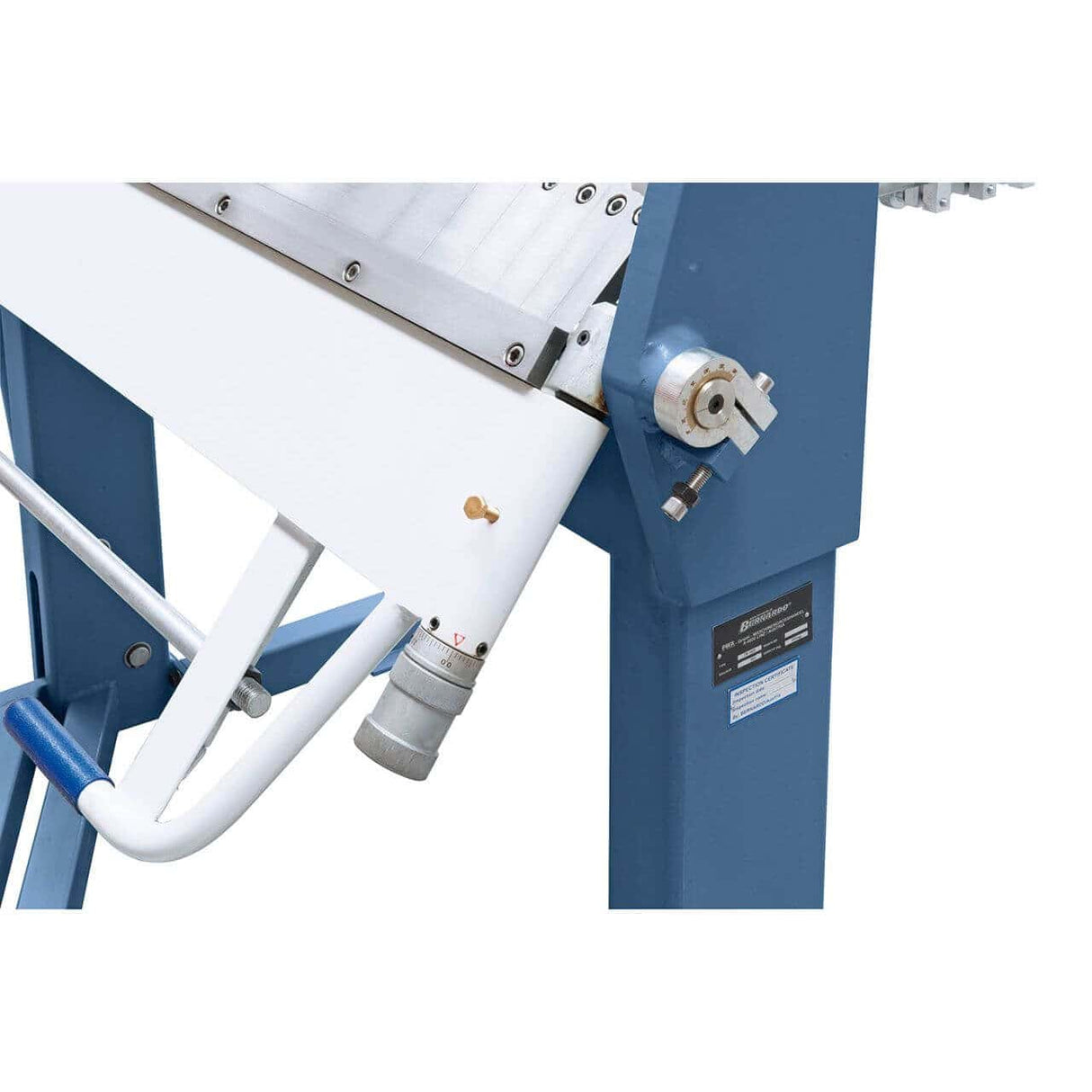

Enostavna prilagoditev spodnjega rezila debelini pločevine
Delovna dolžina 1270 mm, do debeline 2 mm
Odlično razmerje med ceno in kakovostjo
Tehnične specifikacije
| Določite |
Vrednost |
| Znamka |
Bernardo |
| Model |
TB 1270 |
| Delovna dolžina |
1270 mm |
| Največja debelina pločevine (400 N/mm²)
| 2,0 mm
|
| Največja širina odpiranja
| 45 mm
|
| Kot upogibanja
| 0° – 135°
|
| Širina |
1620 mm |
| Globina* |
1115 mm |
| Višina |
1150 mm |
| Teža |
340 kg |
* z zadnjim omejevalnikom
Standardna oprema
Zgibalni stroj Bernardo TB 1270

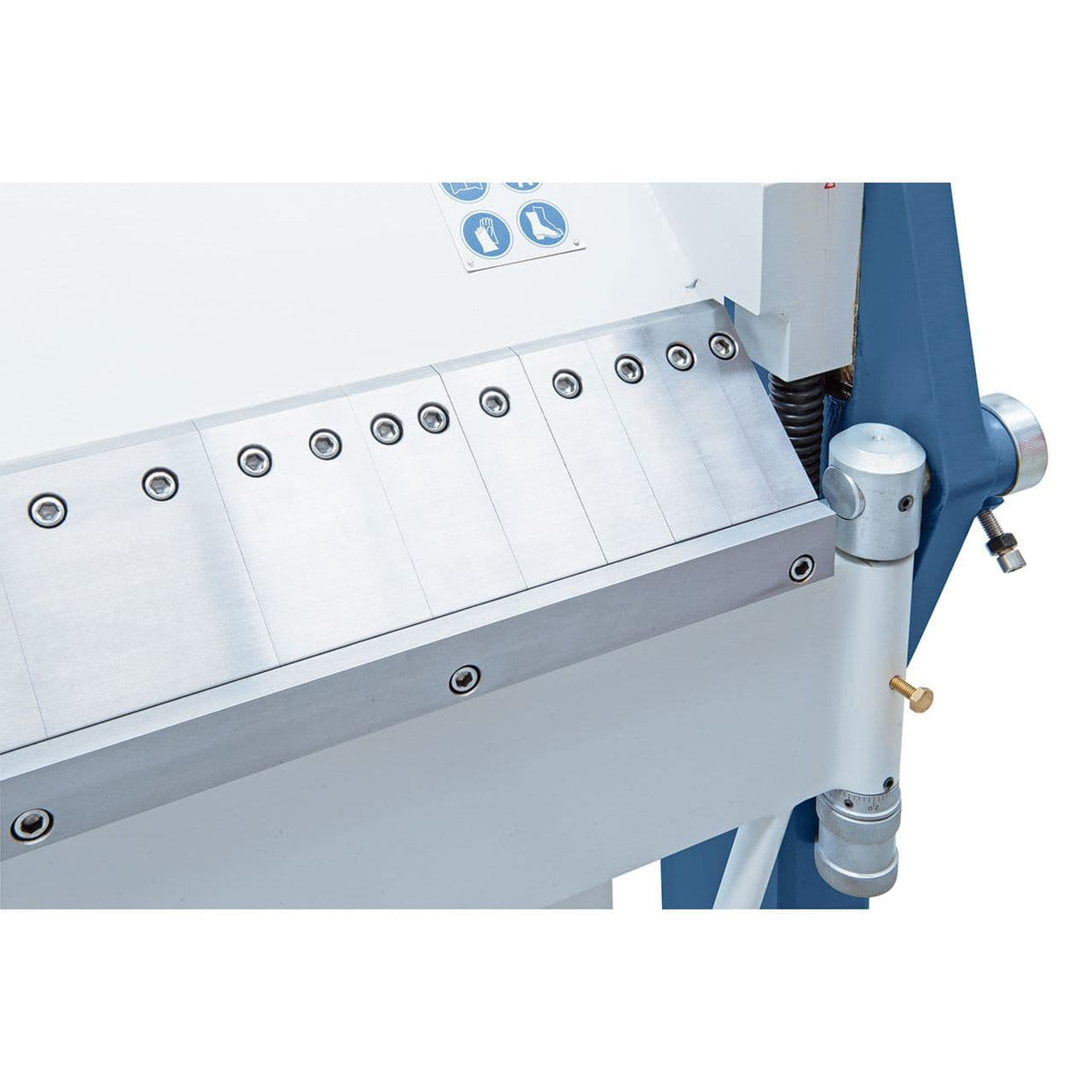

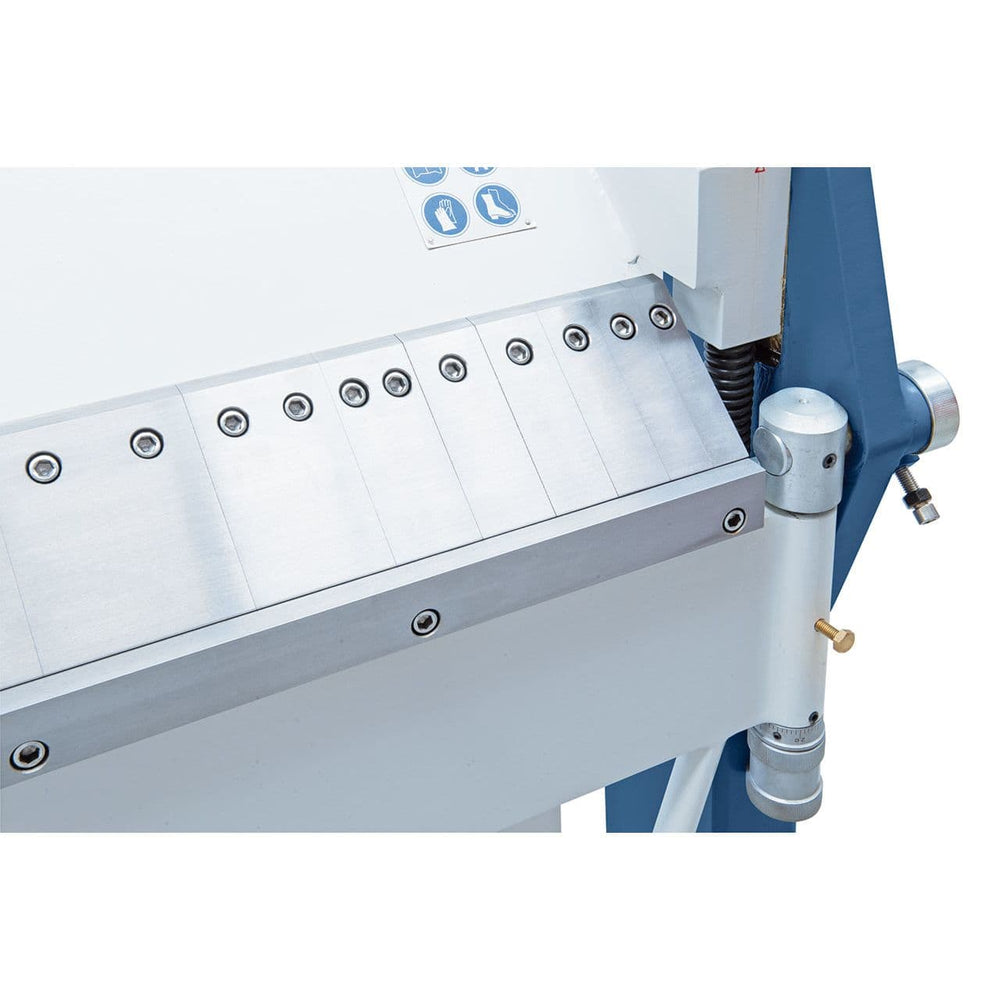

Segmentirano zgornje rezilo

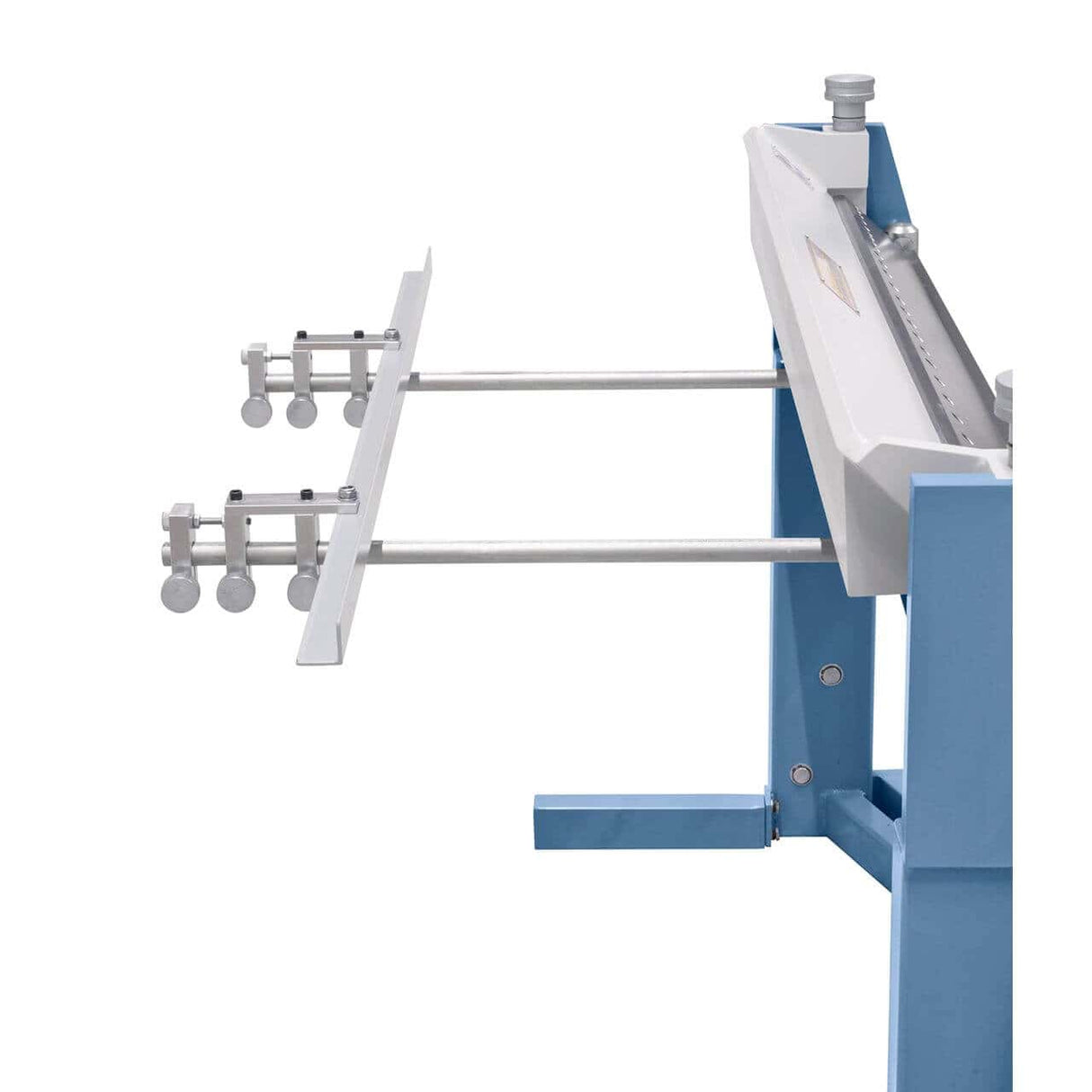

Zadaj stop
Zgibni segmenti: 25 | 30 | 35 | 40 | 45 | 50 | 75 | 100 | 150 | 200 | 250 | 270 mm
Logistika
Dostava Bernardo: 5–9 delovnih dni (7 dni na jugu). Na voljo so originalni rezervni deli, dostava pa traja 3–5 delovnih dni. Na voljo je podpora strankam v Italiji.
Pogosto zastavljena vprašanja
Kakšna je razlika med serijama TB in SB v ponudbi upogibnih strojev Bernardo?
Serija TB (kot ta TB 1270) ima segmentirano zgornje rezilo: segmenti so zamenljivi in posamično odstranljivi, kar omogoča odprtine v rezilu za izdelavo škatel, globokih U-profilov in delov z visokimi robovi, ne da bi pri tem posegali v strukturo stroja. Serija SB ima integrirane rezalne tirnice – bolj primerne za rezanje in upogibanje tanke pločevine na eni postaji. TB: kompleksne oblike. SB: Reže in upogiba zaporedno.
Kako uporabljam zamenljive segmente TB 1270?

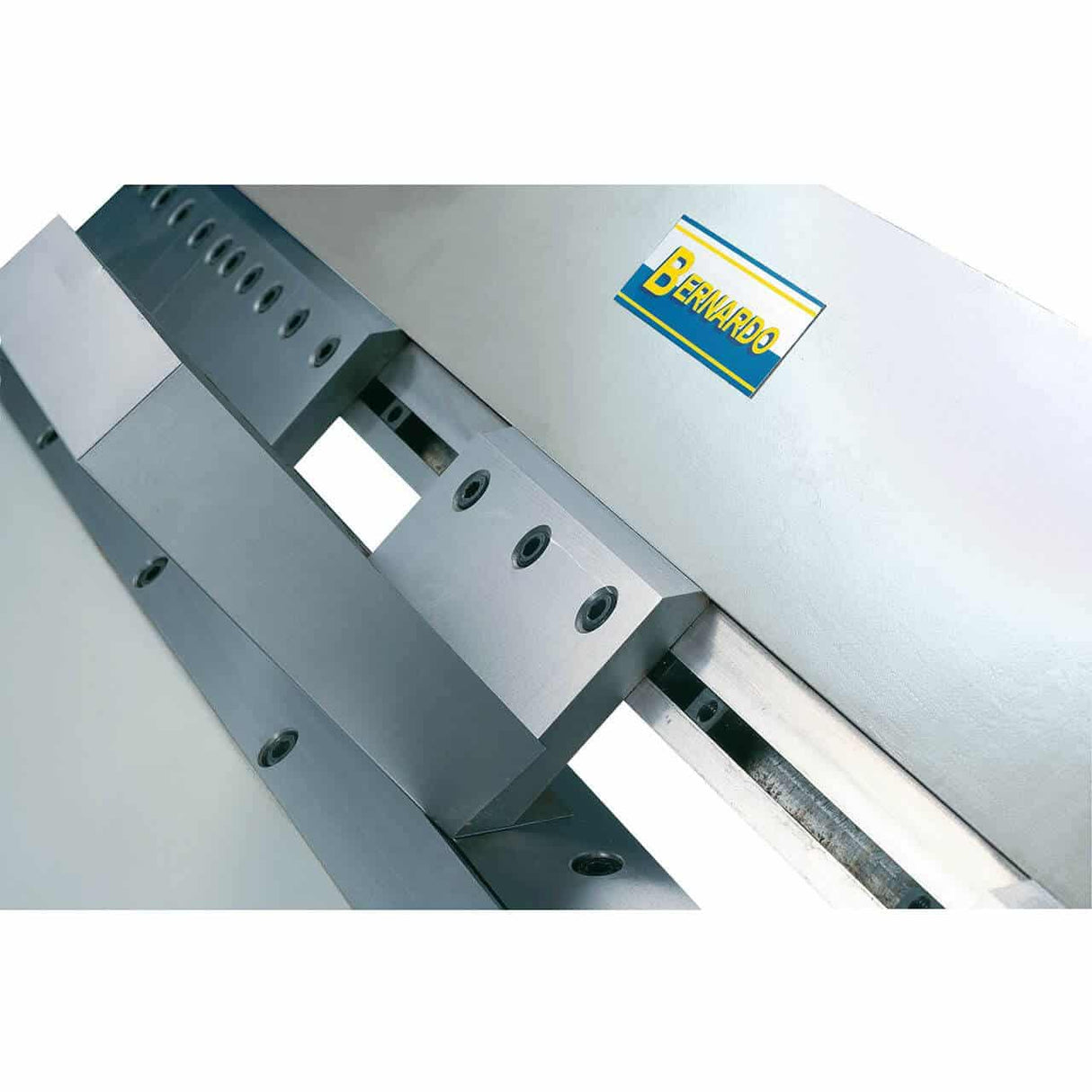

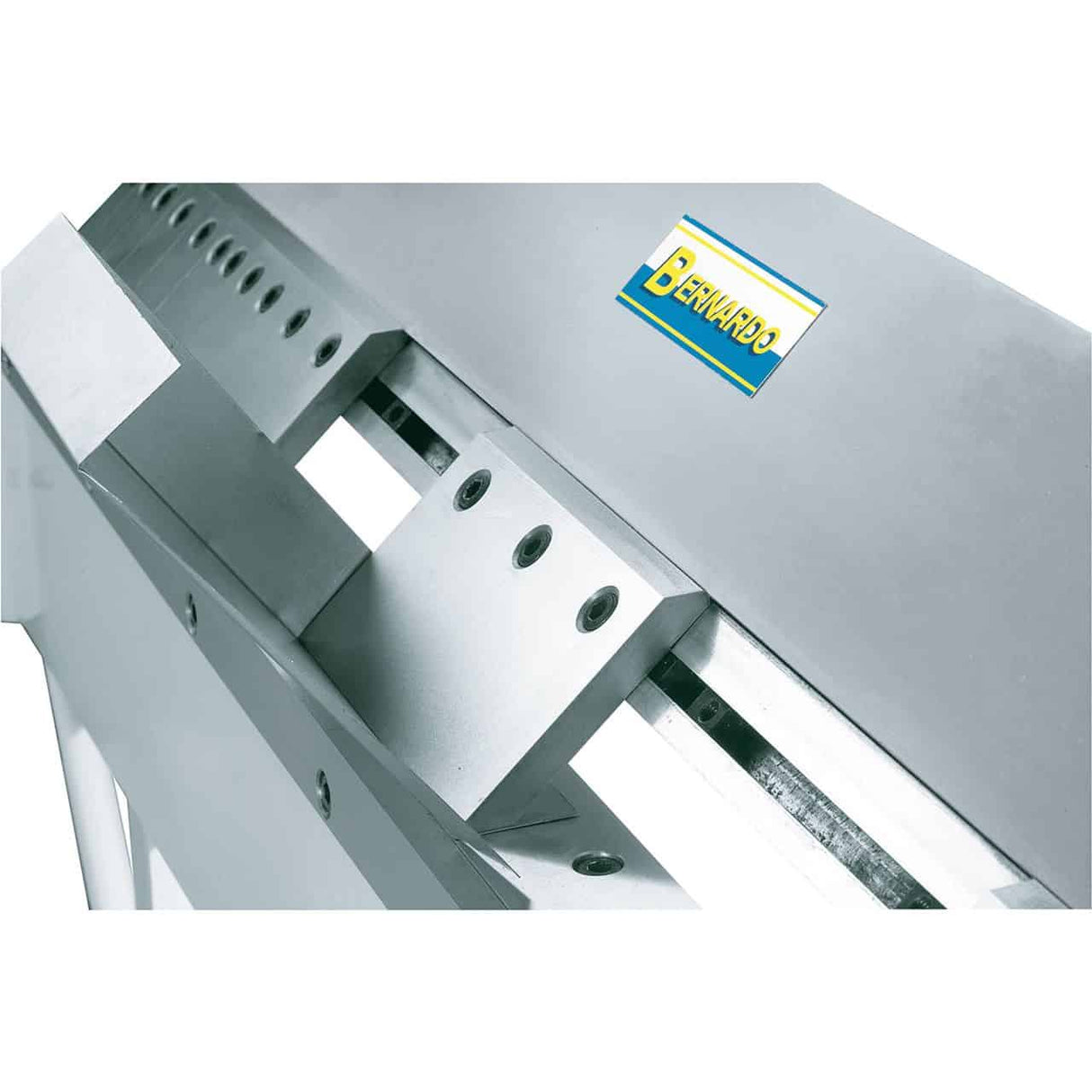

Za izdelavo škatle: odstranite segmente na mestih, ki ustrezajo stranskim stenam škatle (kjer mora že upognjena pločevina med naslednjimi upogibi "skozi" rezilo). Segmente je mogoče odstraniti in ponovno sestaviti brez orodja. Ta operacija spremeni TB 1270 iz preprostega upogibalnega stroja v orodje za kompleksne tridimenzionalne oblike – glavna funkcionalna razlika v primerjavi z upogibnimi stroji brez segmentiranih rezil.
Kakšna je največja debelina aluminija in nerjavečega jekla s TB 1270?
Nazivna nosilnost 1,5 mm se nanaša na jeklo S235 (400 N/mm²). Pri aluminiju se zmogljivost poveča za 30–50 % – približno 2,1 mm. Pri nerjavnem jeklu AISI 304 se zmanjša za 30–40 % – približno 1,0 mm. Pri debelinah blizu meje vedno preverite s testnim vzorcem pred masovno proizvodnjo.
Ali lahko TB 1270 nadomesti upogibno stiskalnico za obrtniške postopke?
Za pločevino do 1,5 mm in dolžine do 1270 mm TB 1270 pokriva veliko večino obrtniških procesov pri izdelavi pločevine, lahkem mizarstvu in delavnicah. Upogibne stiskalnice (AKPL) so potrebne, kadar: debelina presega 3 mm, je potrebno serijsko delo v velikih količinah in je milimetrska ponovljivost ključnega pomena (TB 1270 ima ročno natančnost). Za obrtniško proizvodnjo in vzdrževanje je TB prava izbira zaradi razmerja med ceno in zmogljivostjo.
Ali so na voljo rezila, segmenti in rezervni deli?
Zgornja rezila, zamenljivi segmenti in originalni nadomestni deli Bernardo so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
