Dispositivi di protezione per torni PTO 04/080

Proprietà
Design eccezionalmente robusto per torni autocentranti fino a Ø 1000 mm. È dotato di uno scudo, che può essere aperto completamente o parzialmente. È disponibile in diverse dimensioni ed evita all'operatore il contatto diretto con il mandrino del tornio e gli schizzi di lubrificanti e refrigeranti, nonché il contatto con trucioli
La robusta struttura portante (1), completamente regolabile negli assi x e y, consente una facile installazione sul lato posteriore della macchina e, se necessario, sul lato anteriore
Viene fornito con uno scudo semicircolare, diviso in due sezioni per consentire l'apertura del solo lato anteriore (6) o l'apertura totale ribaltandolo completamente sul retro
Viene fornito con doppi microinterruttori di sicurezza

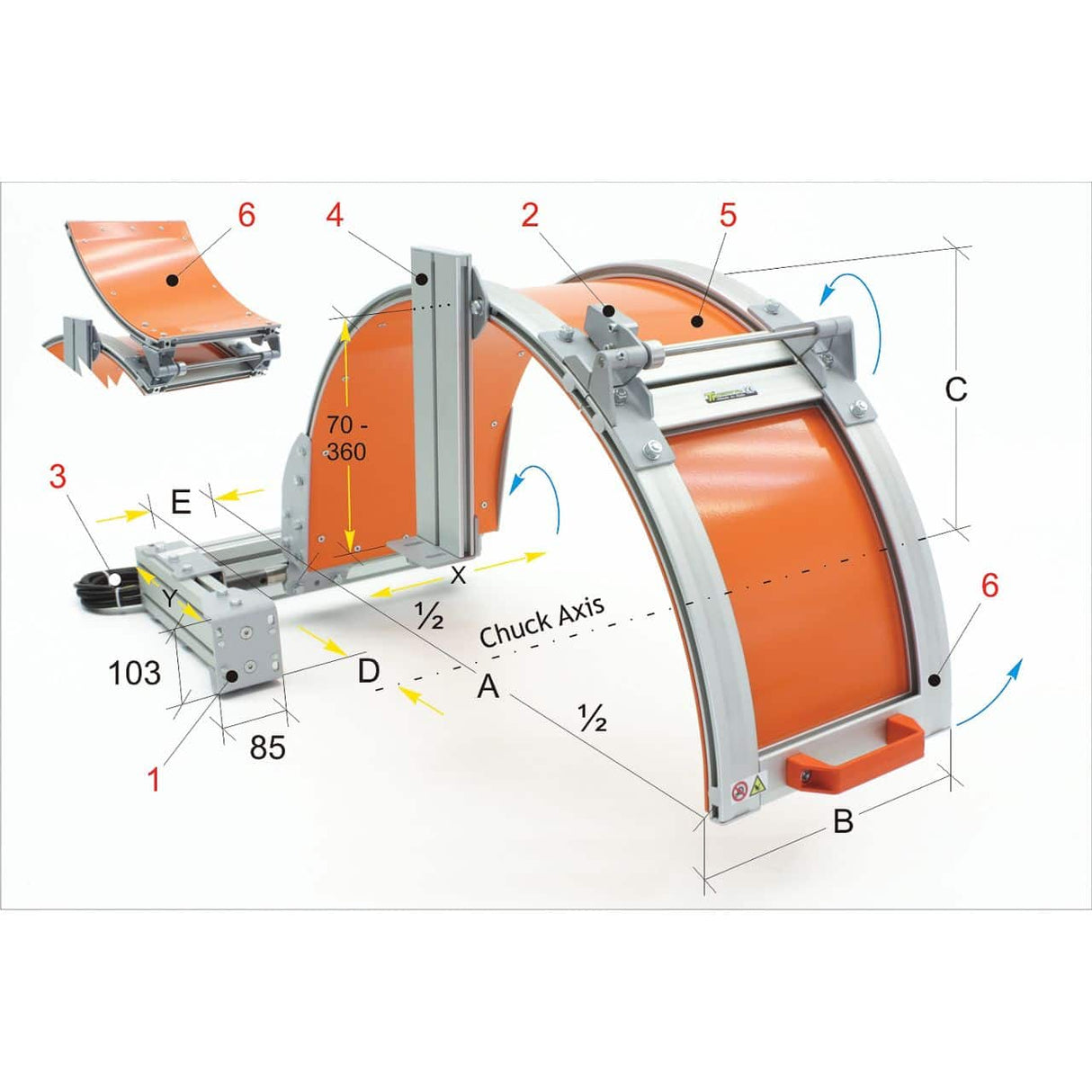

Specifiche tecniche

A 800

B 300

C 400

D 165-375

E 5-120

Peso 17,1 kg

1 Ancoraggio e struttura portante dello scudo, regolabile negli assi x e y
2-3 Microinterruttori di sicurezza per i due sistemi di apertura dello schermo n. 2 contatti NC
4 Struttura regolabile per sostenere lo scudo sulla testa del tornio
5 Scudo in lamiera e profili di alluminio, completamente ribaltabile all'indietro o chiudibile a chiave tramite apposito sistema dei suoi assi di rotazione
6 Sezione frontale dello scudo predisposta per aperture frequenti durante le operazioni di lavoro
