Tesarski kotnik IGM

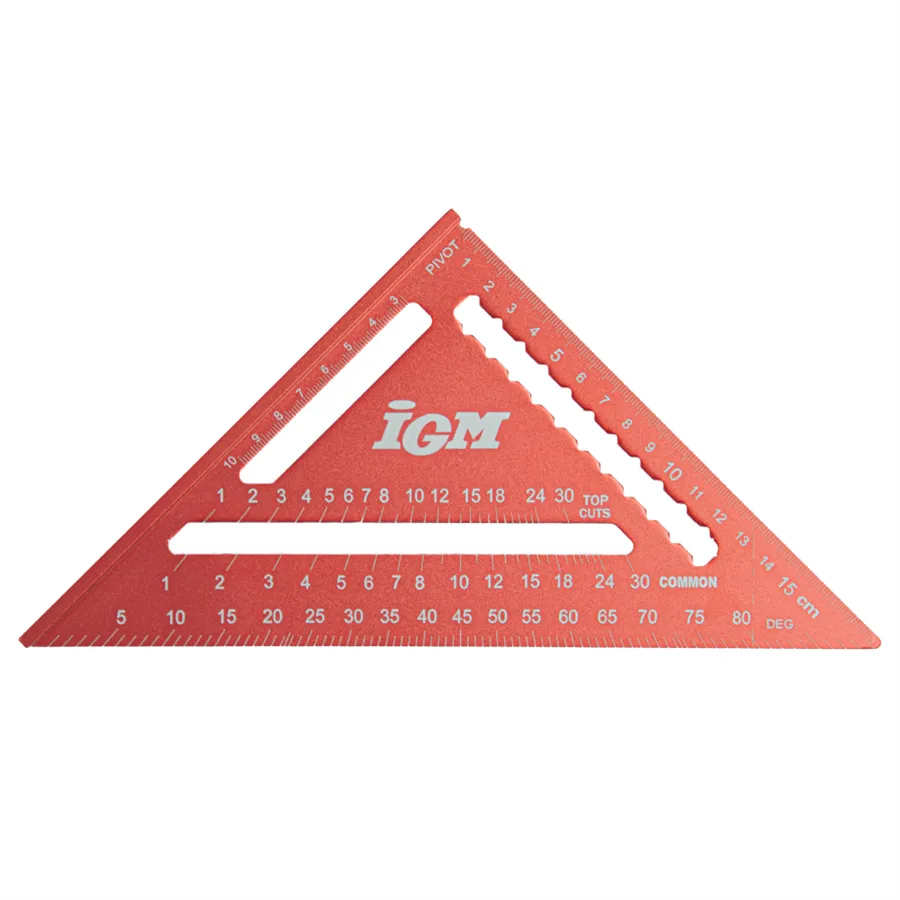

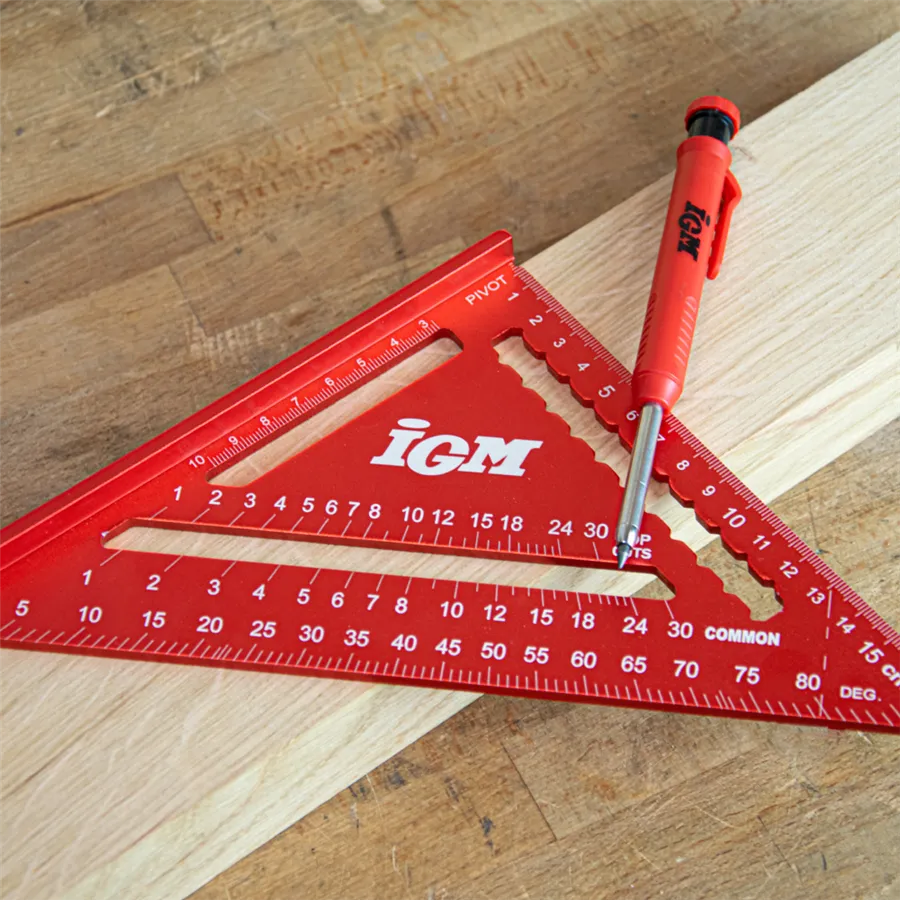

IGM Carpenter Square je tesarski kotnik iz zlitine duraluminija za profesionalno uporabo, z lasersko označeno skalo na obeh straneh, z oznakami na vsakih 5 mm za risanje vzporednih črt in kotno skalo od 0° do 90° na hipotenuzi, z referencami za navadne špirovce, grebenske špirovce in žlotne špirovce. Na voljo je v dveh velikostih: 180×180 mm in 300×300 mm. V Italiji ga distribuira Krollit, uradni distributer IGM od leta 2007.

• Material: anodizirana aluminijeva zlitina, odporna proti koroziji
• Mere manjše različice: 180×180×248 mm
• Mere večje različice: 300×300×430 mm
• Debelina: 5 mm
• Širina naslona: 28 mm
• Navpična stranica: graduirana skala na vsakih 5 mm za 180 mm pri različici 180 ali 300 mm pri različici 300
• Hipotenuza: skala 0°–90° z referencami za navadne, grebenske in žlotne špirovce
• Skale so berljive na obeh straneh

Za koga je primeren Carpenter Square

Ni primerno za: uporabe, ki zahtevajo tolerance pod 0,1 mm na preciznih mehanskih obdelovancih, kjer je potrebno certificirano merilno orodje s kalibracijskim certifikatom.

Pogosta vprašanja

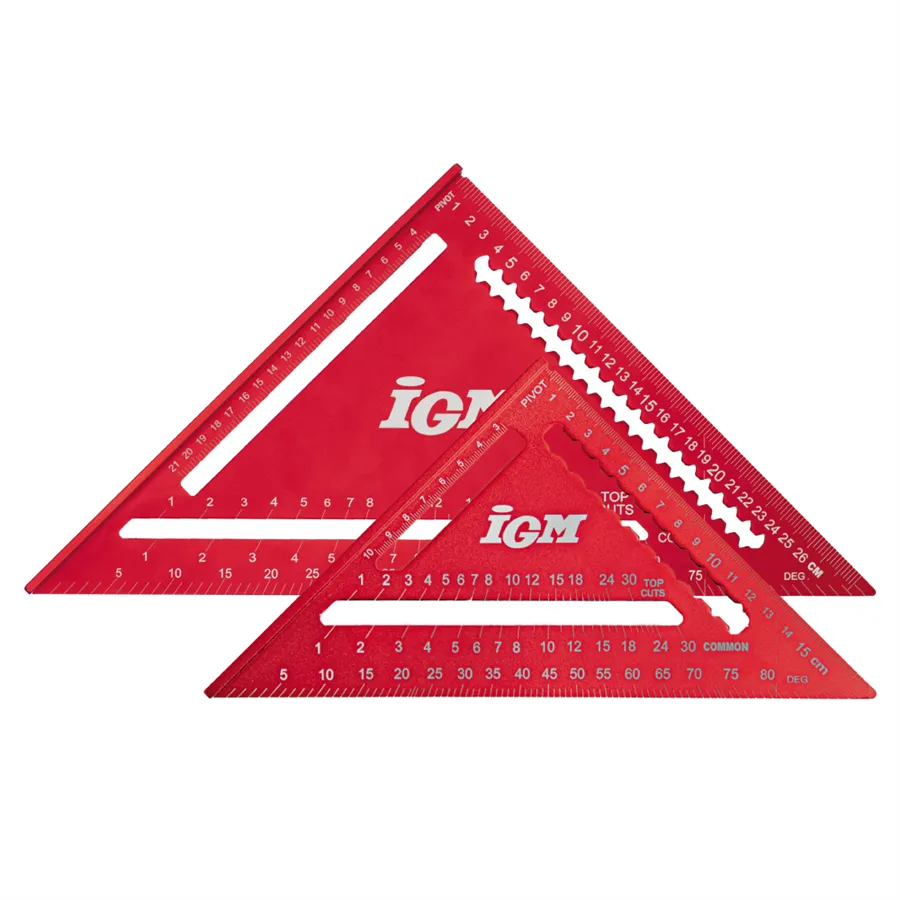

Kakšna je razlika med različico 180 mm in različico 300 mm Carpenter Square?

Različica 180 ima navpično stranico dolžine 180 mm in skupne mere 180×248 mm; različica 300 ima navpično stranico dolžine 300 mm in skupne mere 300×430 mm. Različica 300 je priporočljiva za špirovce večjih presekov in za krovska gradbišča z večjimi razponi, kjer je potrebna daljša merilna osnova za zmanjšanje napake pri kotni projekciji.

Ali se Carpenter Square lahko uporablja kot vodilo za ročno krožno žago?

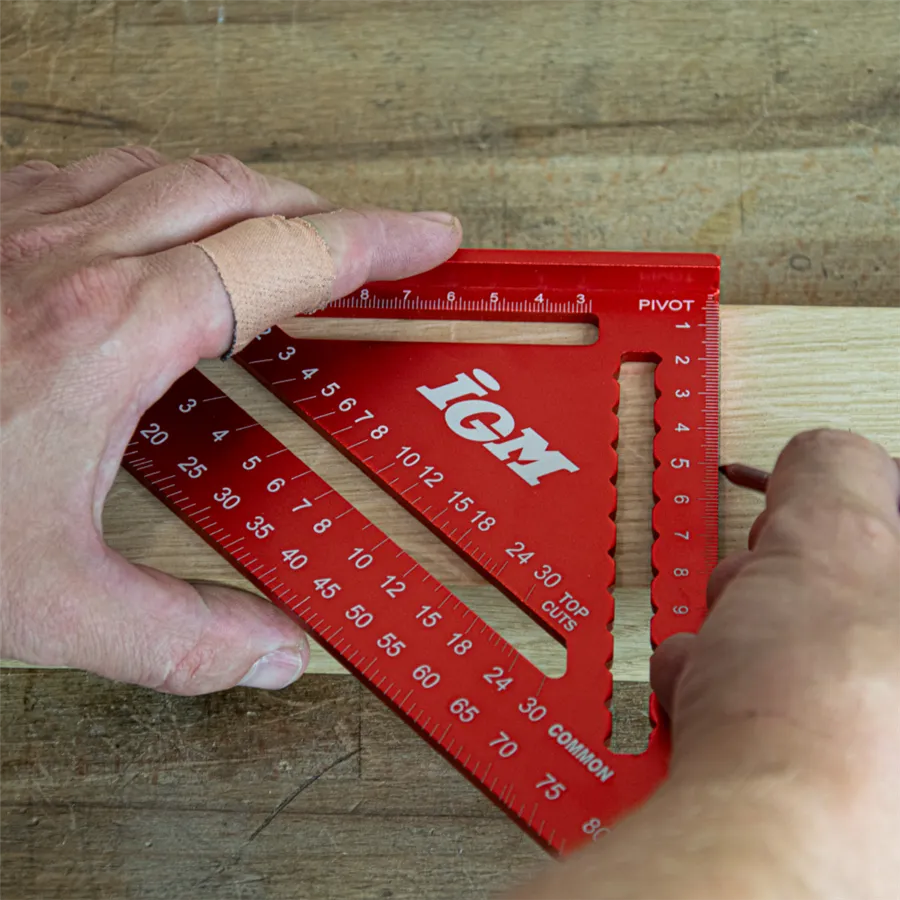

Da. Naslon širine 28 mm in ravni profil hipotenuze omogočata uporabo kotnika kot opornega vodila za ročne krožne žage na deskah do širine navpične stranice, torej 180 ali 300 mm. Naslon se oprime roba obdelovanca in ohranja kot med rezanjem.

Ali so laserske skale na Carpenter Square berljive tudi pri slabši osvetlitvi na gradbišču?

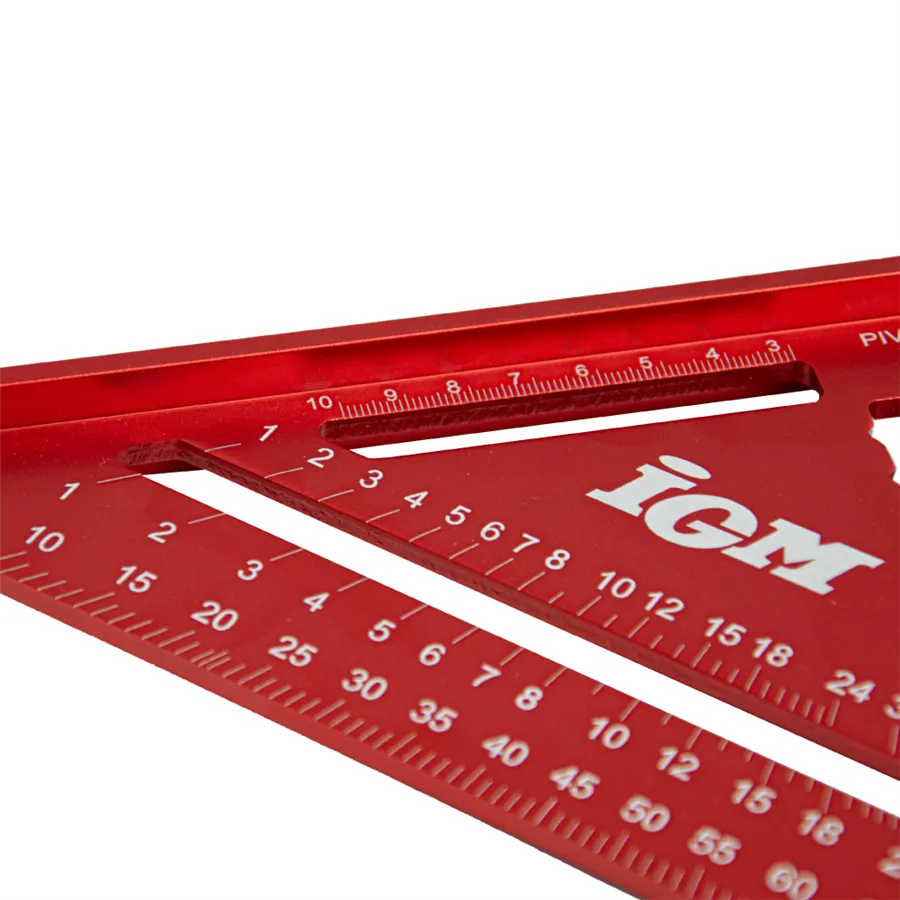

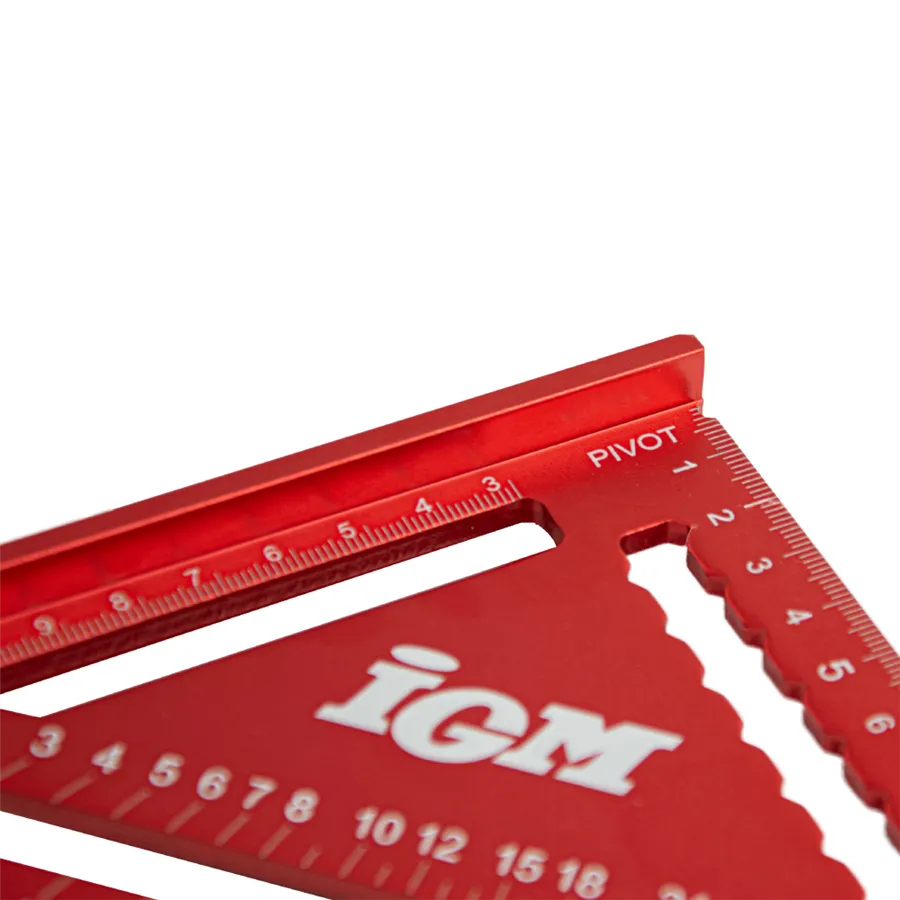

Laserska oznaka je fizično vgravirana v površino duraluminija in ni zgolj tisk. Skale ostanejo berljive tudi ob prahu in površinski umazaniji ter so prisotne na obeh straneh, da se prilagodijo smeri dela. Pri slabši svetlobi je priporočljiva neposredna osvetlitev orodja.

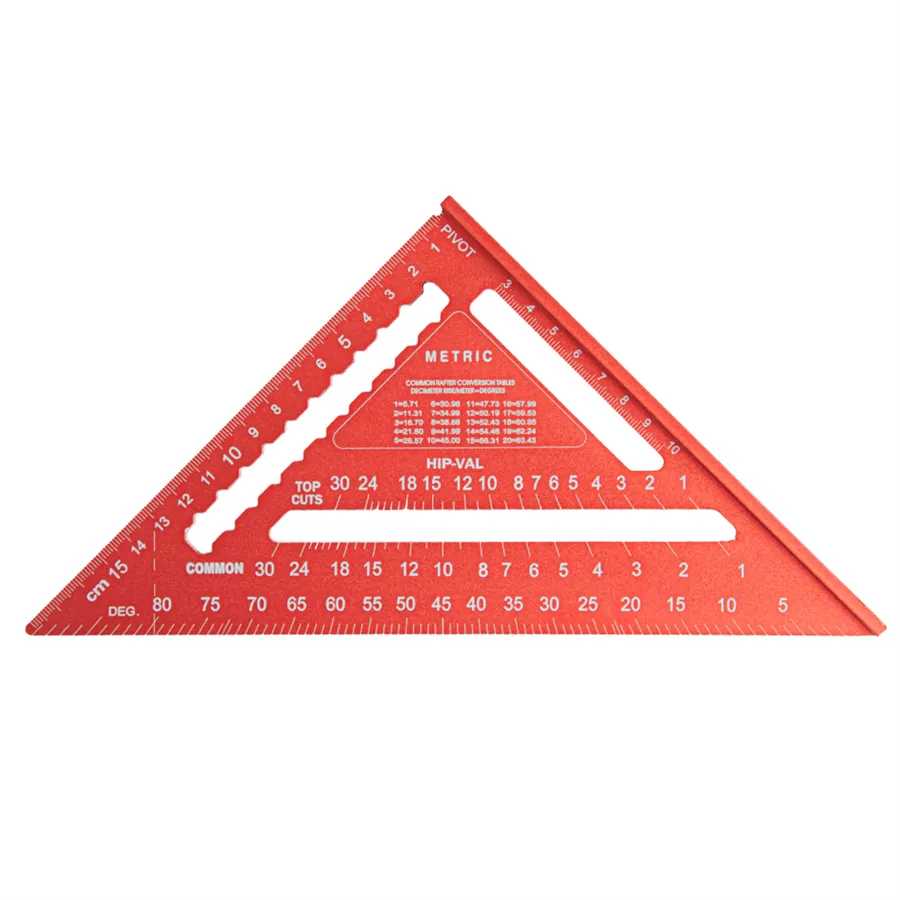

Kako se uporablja skala za grebenske in žlotne špirovce na hipotenuzi?

Skala na hipotenuzi prikazuje kotne reference za tri najpogostejše vrste špirovcev v krovski tesariji: navadni špirovec, grebenski špirovec in žlotni špirovec. Kotnik se z naslonom postavi na rob špirovca, nato pa se neposredno odčita kot reza, ki ustreza naklonu strehe, brez dodatnih izračunov.

Kateri nadomestni deli ali dodatki so na voljo za Carpenter Square IGM?

Carpenter Square je enodelno merilno in označevalno orodje brez potrošnih delov. Kodiranih nadomestnih delov ne predvideva. Za uporabo z ročno krožno žago ima Krollit na voljo združljiva vodila in dodatke IGM; za preverjanje razpoložljivosti glede na model uporabljene žage se obrnite na tehnično službo na +39 0825-1494022.

Tehnične specifikacije

Garancijski pogoji in informacije o servisni podpori so na voljo na ustrezni strani Krollit.
