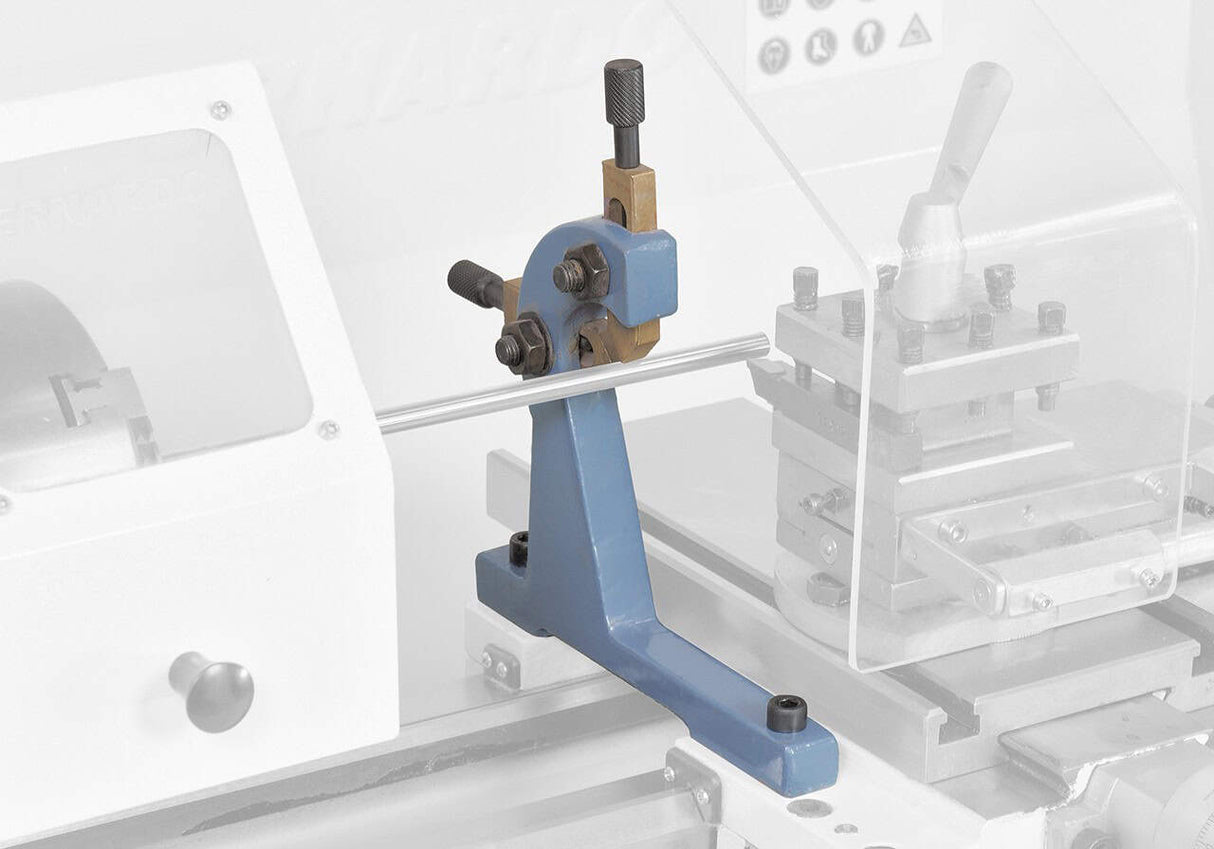

Originalni Bernardo nastavek za Profi(center) 550 WQ / WQV / LZ / 750 LZ — podprto območje premerov (glejte priročnik, mm). Dodatek za stabilizacijo dolgih obdelovancev med struženjem. Izdelano v Avstriji, na voljo pri Krollitu, uradnem distributerju Bernardo od leta 2007.
-
Tip: nastavek
-
Območje premerov obdelovanca: (glejte priročnik, mm)
-
Združljivo z: Profi(center) 550 WQ / WQV / LZ / 750 LZ
Za kaj je namenjen?
Nastavek je pritrjen na vzdolžni voziček in med premikanjem spremlja orodje. Obdelovanec vedno podpira v isti točki glede na orodje, kar preprečuje odklon pri struženju zelo dolgih obdelovancev. Zahteva se za obdelovance z razmerjem med dolžino in premerom večjim od 10:1.
Tehnične specifikacije
| Specifikacija |
Vrednost |
| Tip |
Premični mirujoči nastavek |
| Območje premera obdelovanca |
Za območje mm glejte priročnik |
| Združljivo z |
Profi(center) 550 WQ / WQV / LZ / 750 LZ |
Logistika
Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.
Pogosto zastavljena vprašanja
Kaj je fiksni nastavek in kdaj je nujen?
Fiksni nastavek je opora, ki se pritrdi na posteljo stružnice in podpira dolge ali težke obdelovance med obdelavo, s čimer preprečuje upogibanje in vibracije. Nujen je, ko razmerje med dolžino in premerom obdelovanca preseže 4:1 (za fiksni fiksni nastavek) ali 10:1 (za gibljivi fiksni nastavek, ki spremlja orodje). Brez fiksnega nastavka se dolgi obdelovanci pod rezalno silo upogibajo, kar povzroča zožitve, vibracije in necilindrične površine.
Kakšna je razlika med fiksnim fiksnim nastavkom in gibljivim (vrtljivim) fiksnim nastavkom?
Fiksni fiksni nastavek se zaklene na posteljo v fiksnem položaju in podpira obdelovanec na določeni točki. Stabilna naslona (ali sledilna naslona) se pritrdi na vzdolžni voziček in spremlja orodje med njegovim premikanjem – obdelovanec vedno podpira v istem položaju glede na orodje, kar odpravlja odklon med podajanjem. Stabilna naslona je potrebna za struženje zelo dolgih delov, kjer fiksna stabilna naslona ni zadostna.
Ali je ta stabilna naslona združljiva z mojo stružnico Bernardo?
Vsaka stabilna naslona Bernardo je zasnovana za modele, navedene v naslovu. Razpon premera obdelovanca (npr. 50–590 mm) označuje obdelovance, ki jih lahko podpira. Preverite, ali se vaš model stružnice ujema z navedenim. Podpora strankam je na voljo v italijanščini.
Kako pravilno nastaviti stabilno naslono?
Stabilna naslona mora biti centriran na osi stružnice: obdelovanec namestite med središča, čeljusti stabilne naslone naslonite na brušen premer ali na predhodno struženo območje (ne na surovec) in čeljusti nastavite, dokler se ne dotaknejo rahlo. Čeljusti namažite z rezalnim oljem ali mastjo, da zmanjšate obrabo. Čeljusti ne zategujte preveč – obdelovanec naj bi podpirale, ne da bi ga zategnile.
Dobavni roki?
Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
