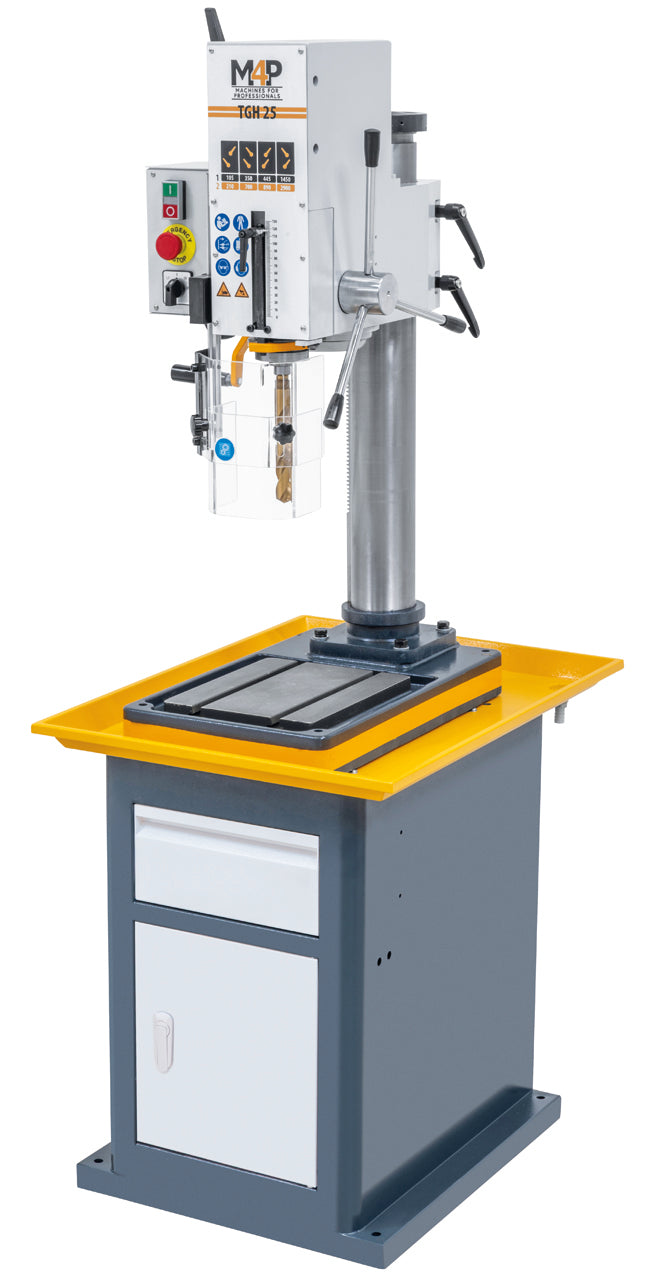

Namizni vrtalni stroj z zobniškim gonilom TGH 25 / 400 V

Namizni vrtalni stroj z zobniškim gonilom TGH 25 je stroj s priključkom 400 V, zmogljivostjo vrtanja do 25 mm in vrezovanja navojev do M 10. Namesto jermenskega prenosa ima zobniško gonilo s poševnimi zobmi, ki z dvohitrostnim motorjem 0,65 / 1,2 kW zagotavlja 8 hitrosti od 105 do 2.900 vrt./min. Vrtalna glava se vrti za 360° in je po višini nastavljiva na stebru iz brušenega jekla Ø 100 mm; preklop smeri vrtenja za vrezovanje navojev in samodejni izmetač orodja sta serijska.

Katere so glavne lastnosti modela TGH 25?

• Zobniško gonilo s poševnimi zobmi za optimalen prenos moči in tiho delovanje

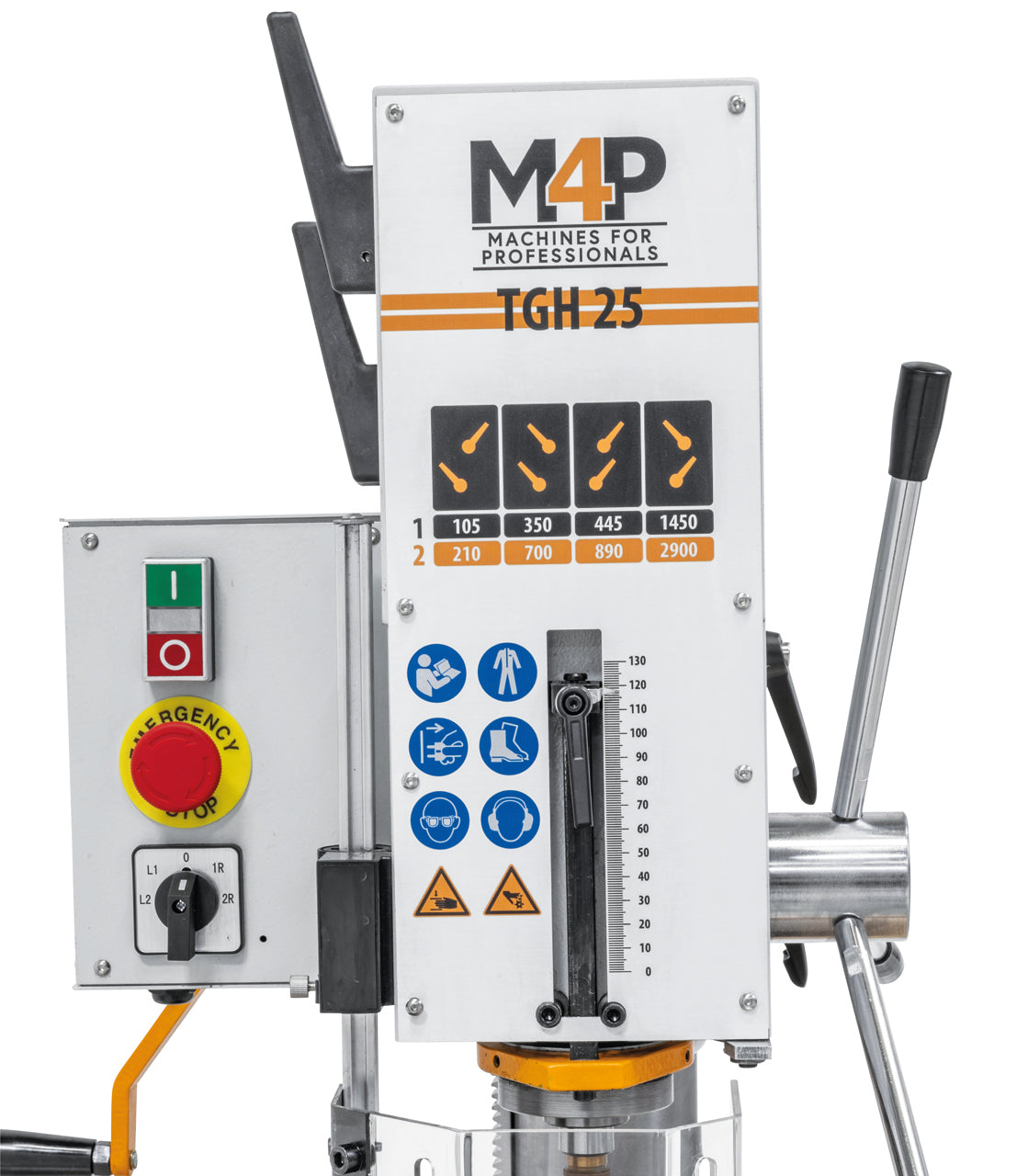

• Dvohitrostni motor z 8 hitrostmi od 105 do 2.900 vrt./min
• Vrtalna glava, vrtljiva za 360° in po višini nastavljiva
• Preklop smeri vrtenja desno/levo s stikalom, za vrezovanje navojev do M 10
• Zmogljivost vrtanja do 25 mm s prijemom vretena Morsejev konus MK 3
• Samodejni izmetač orodja
• Precizni kroglični ležaji za visoko koncentričnost
• Steber iz brušenega jekla Ø 100 mm za visoko stabilnost in nosilnost

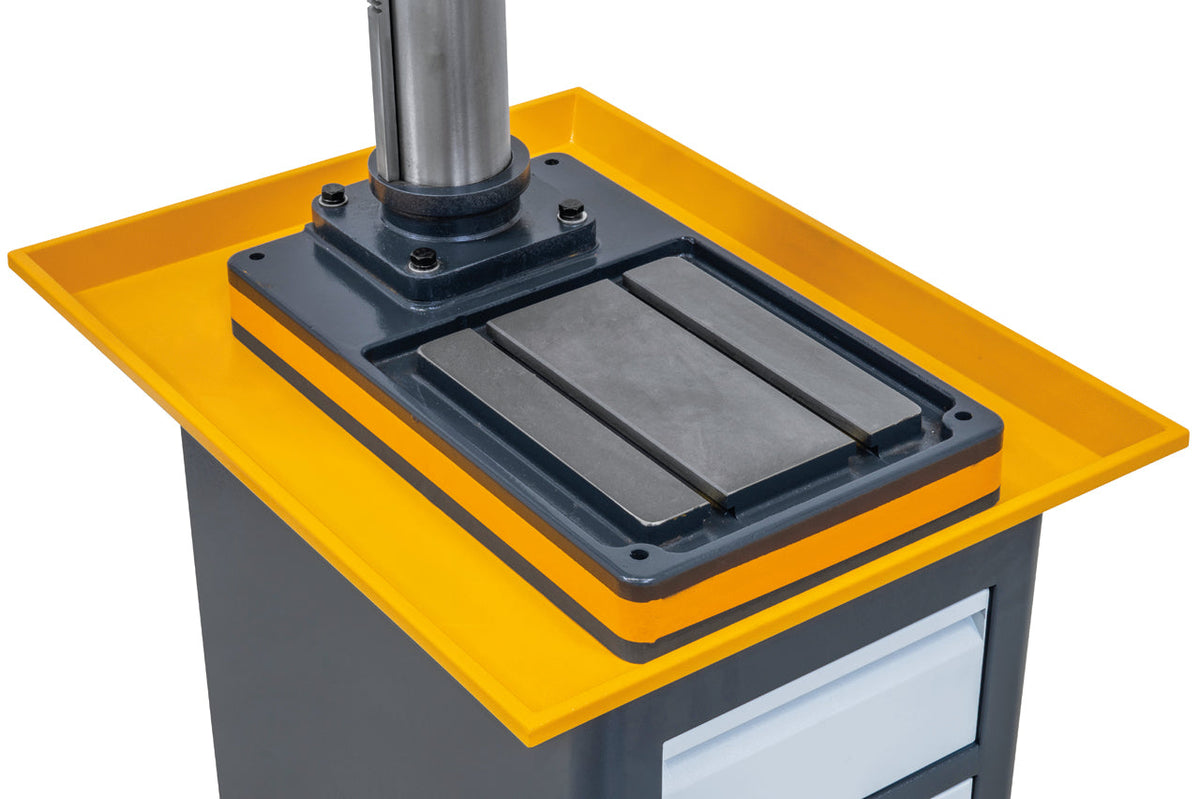

• Veliko podnožje 250 × 300 mm s T-utori
• Hod pinole 120 mm in po višini nastavljiv ščitnik

Za katera dela je primeren?

TGH 25 je primeren za strojne delavnice, vzdrževanje in kovinskopredelovalna podjetja, ki vrtajo jeklo in druge kovine do 25 mm in vrezujejo navoje do M 10. Najnižja hitrost 105 vrt./min z zobniškim prenosom zagotavlja navor tudi pri večjih premerih, za 360° vrtljiva glava pa omogoča dostop do obdelovancev ob strani podnožja. Potrebna sta priključek na trifazno omrežje 400 V in delovna miza, ki prenese približno 130 kg.

Ni primeren, če imate na voljo le enofazno vtičnico 230 V, niti za vrezovanje navojev nad M 10: v teh primerih potrebujete model za 230 V ali vrtalni stroj za navoje z večjo zmogljivostjo.

Kateri so tehnični podatki modela TGH 25?

Kaj obsega oprema modela TGH 25?

• Vpenjalna glava z zobatim vencem 3–16 mm / B 16 – za vpenjanje svedrov od 3 do 16 mm.
• Trn vpenjalne glave MK 3 / B 16 – za povezavo vpenjalne glave s prijemom Morsejev konus MK 3.
• Reducirni tulec MK 3 / MK 2 – za namestitev orodij z Morsejevim konusom MK 2.
• Samodejni izmetač orodja – za hitro odstranjevanje orodja in vpenjalne glave iz prijema.
• Naprava za preklop smeri vrtenja desno/levo – za preklop smeri vrtenja med vrezovanjem navojev.

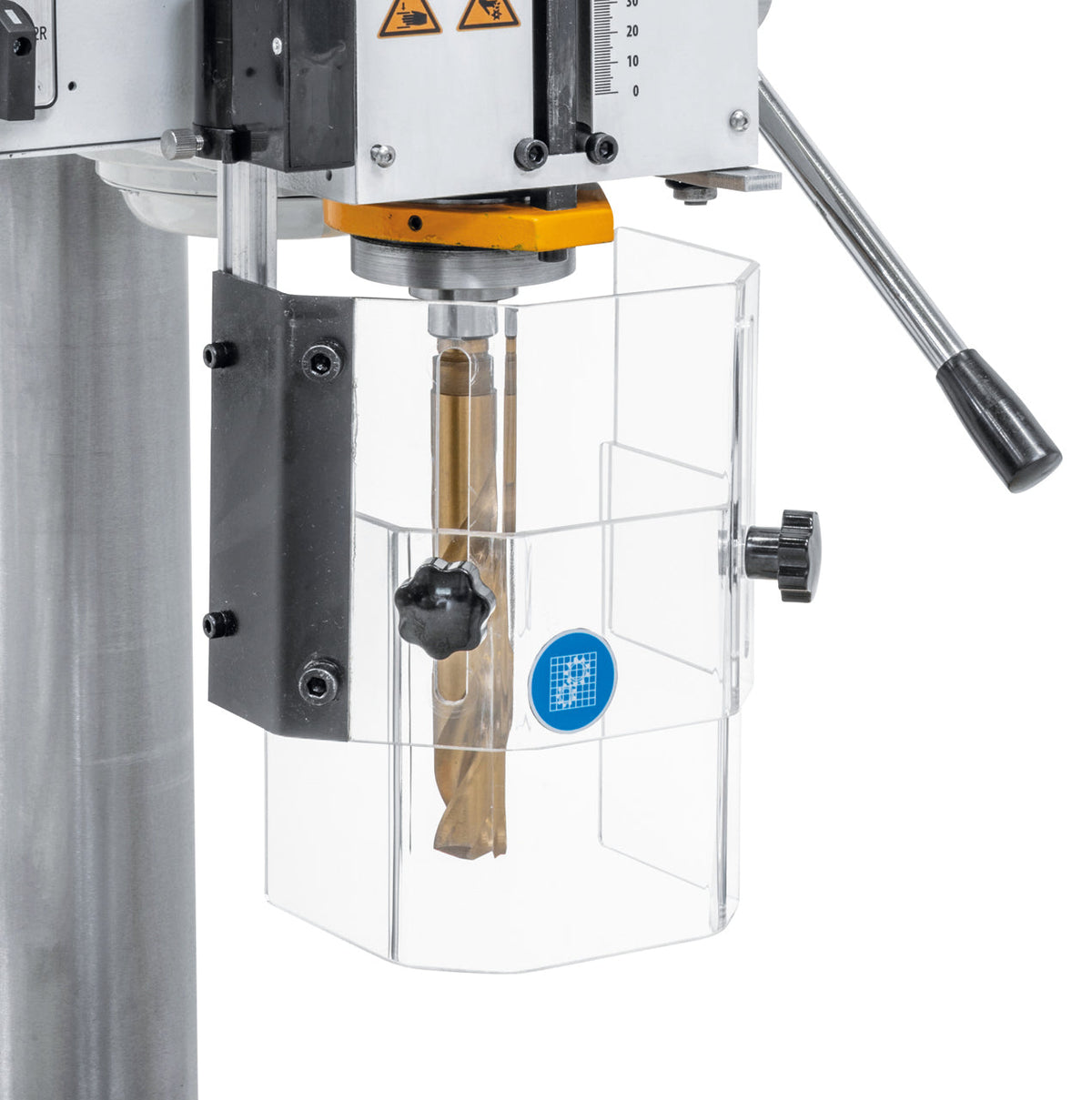

• Po višini nastavljiv ščitnik – za zaščito območja vrtanja med obdelavo.

Delovna zmogljivost

Vreteno in hitrosti

Glava in delovno območje

Motor in napajanje

Mere in teža

Garancijski pogoji in informacije o servisni podpori so na voljo na ustrezni strani Krollit.
