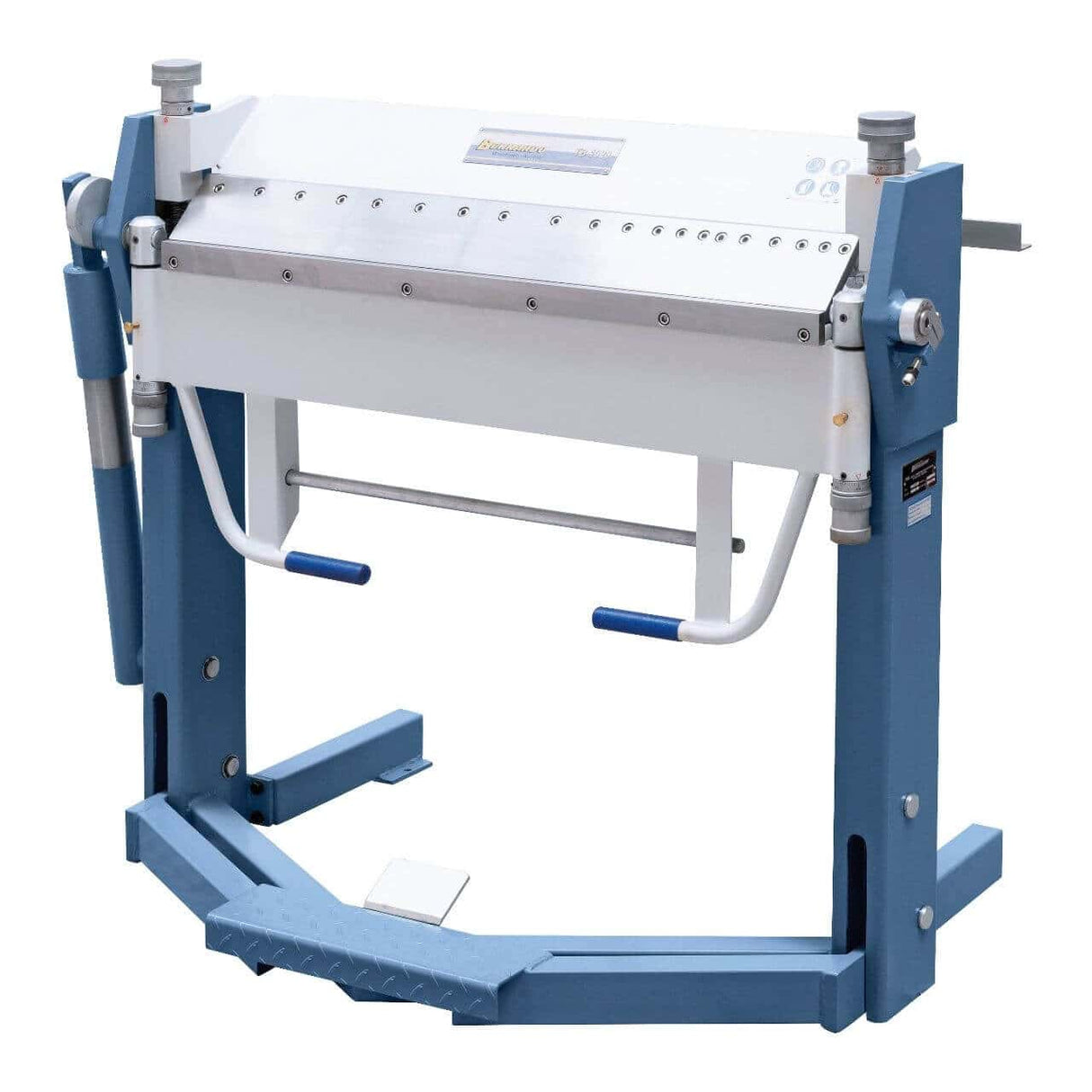

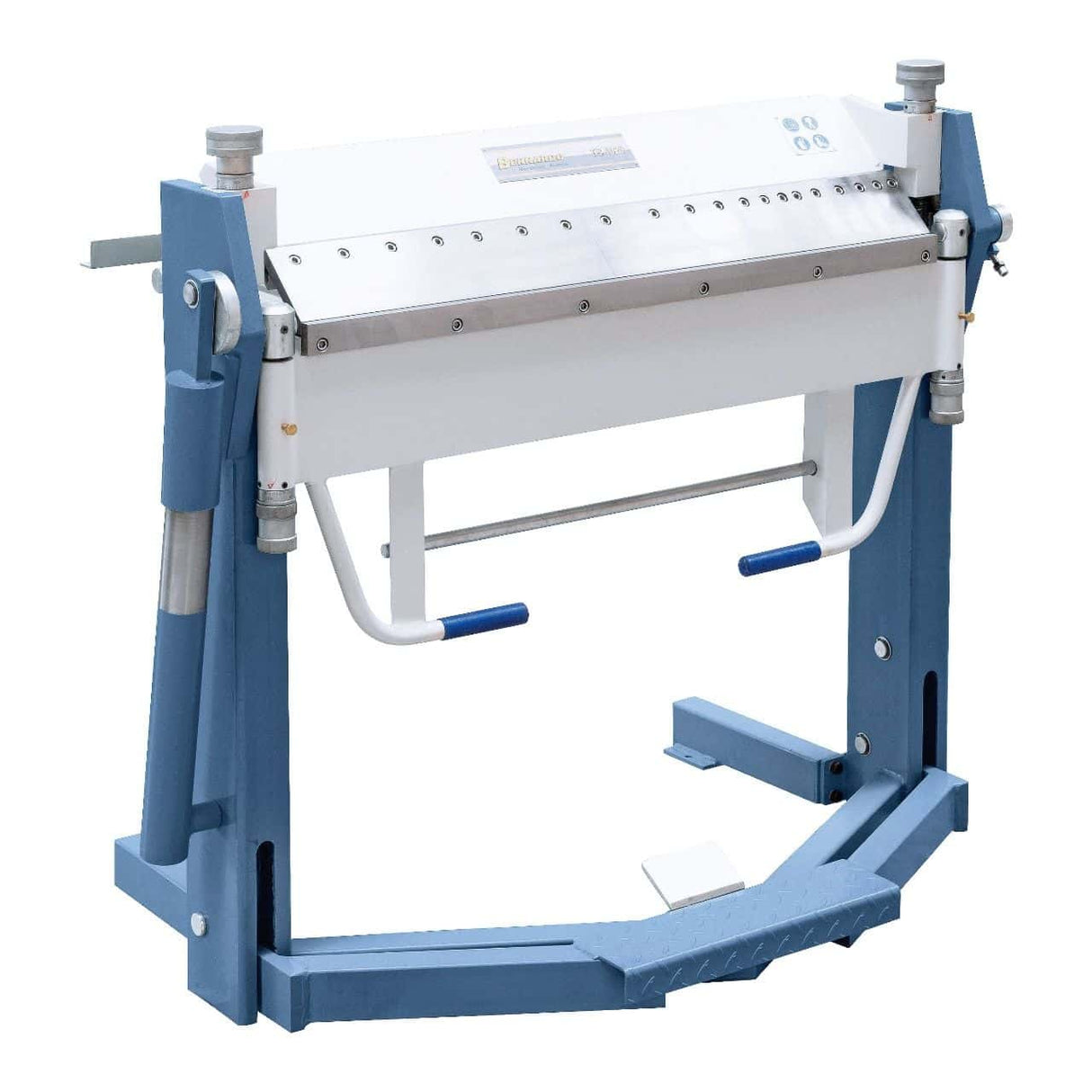

Upogibni stroj Bernardo TB 1020 s segmentiranim zgornjim rezilom
Upogibni stroj Bernardo TB 1020 s segmentiranim zgornjim rezilom je profesionalni stroj, zasnovan za natančno delo s pločevino debeline do 2,5 mm (400 N/mm²). Z delovno dolžino 1020 mm in nastavljivim kotom upogibanja od 0° do 135° omogoča kompleksne upogibe zaradi zamenljivih segmentov zgornjega rezila. Največja širina odpiranja 48 mm zagotavlja prilagodljivost tudi pri širših profilih, zadnji naslon pa omogoča masovno proizvodnjo. Robusten in stabilen, s težo približno 290 kg, je zasnovan tako, da traja dolgo časa in zagotavlja zanesljivost v delavnici. Dobavljen je skupaj z upogibnimi segmenti in dodatki, zato je idealna izbira za mizarske delavnice, mehanske delavnice in obrtnike, ki iščejo natančnost in trdnost.
Glavne specifikacije
Delovna dolžina: 1020 mm
Največja debelina pločevine (400 N/mm²): 2,5 mm
Največja širina odprtine: 48 mm

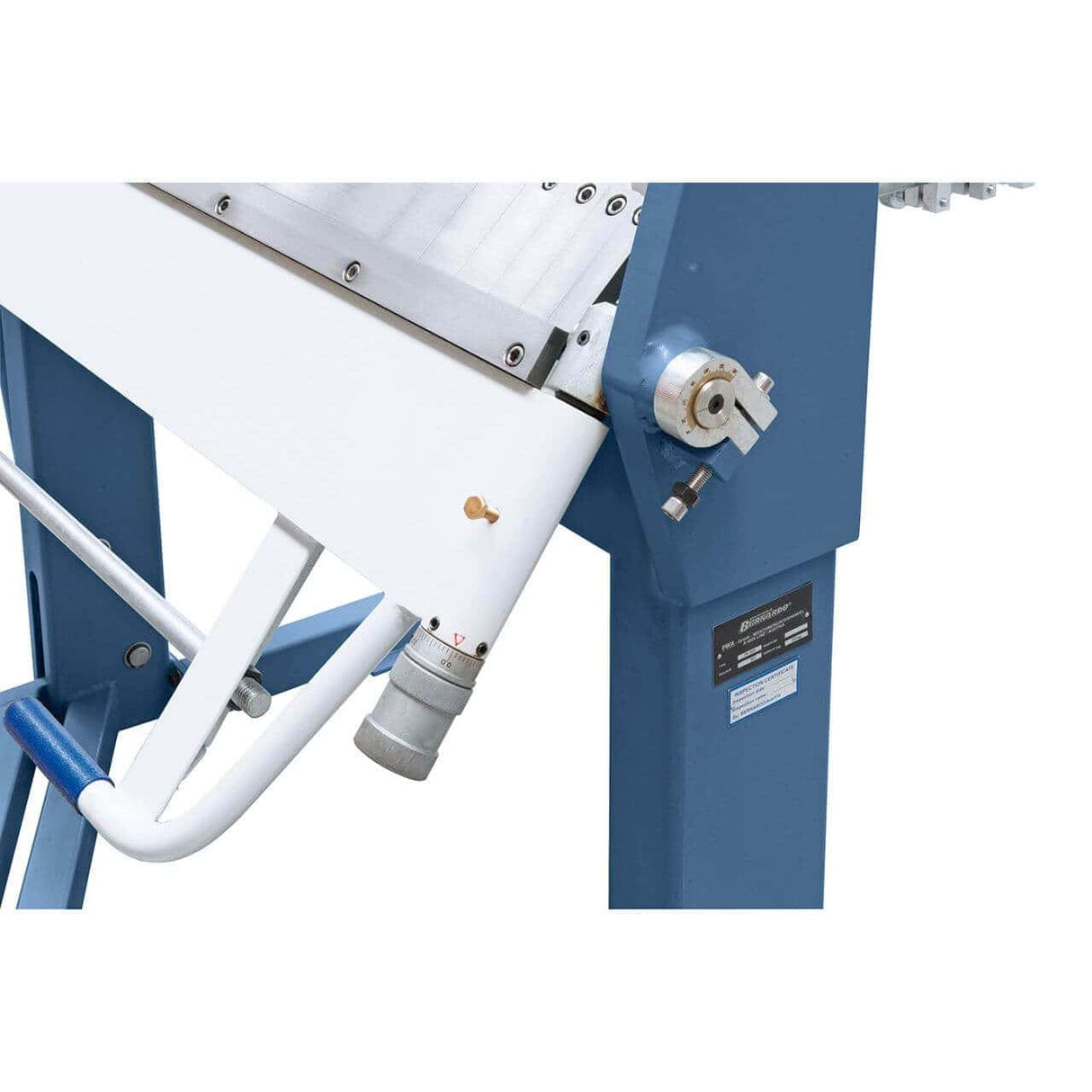

Kot upogibanja: 0° – 135°
Dimenzije: D 1350 × Š 1115 × V 1140 mm
Teža: pribl. 290 kg

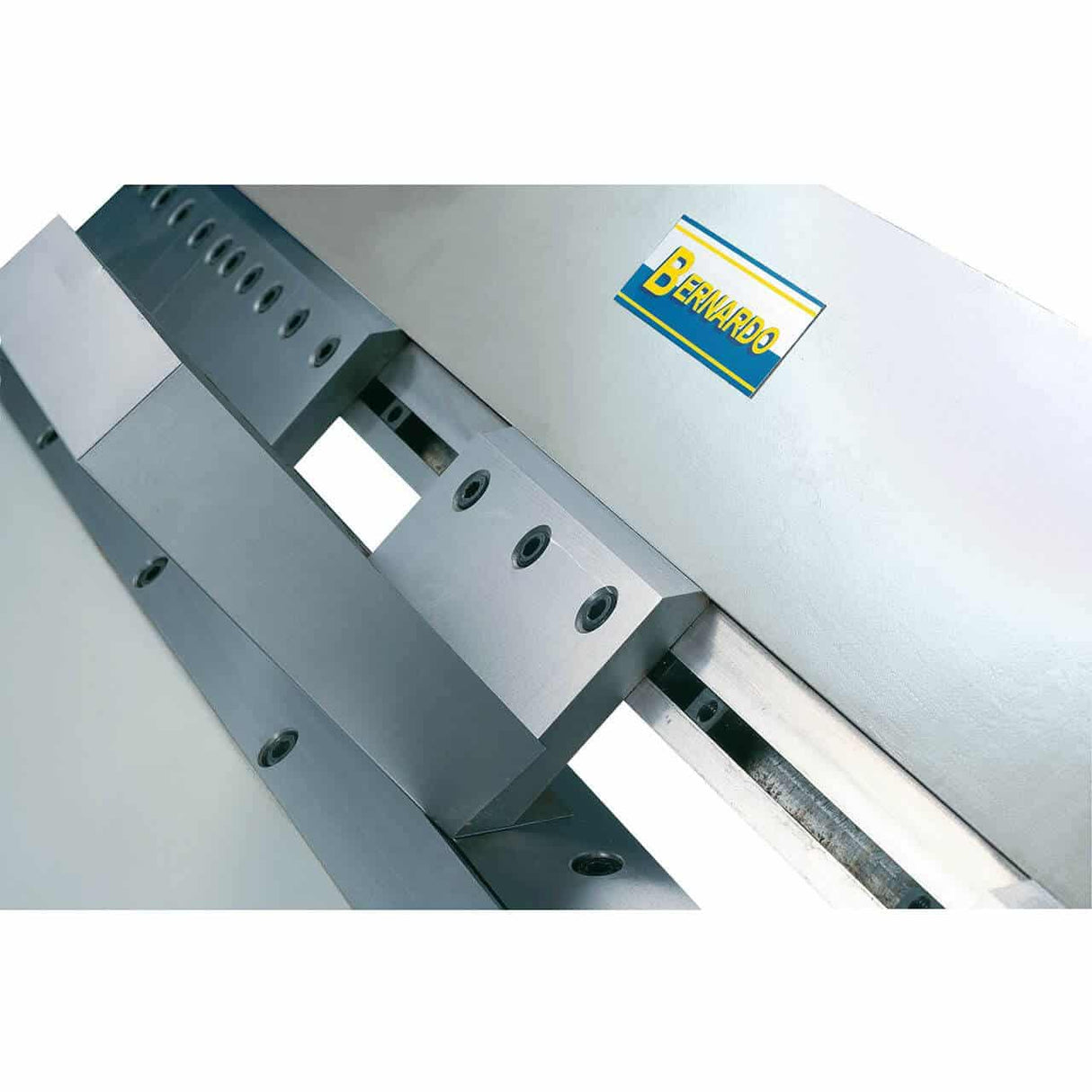

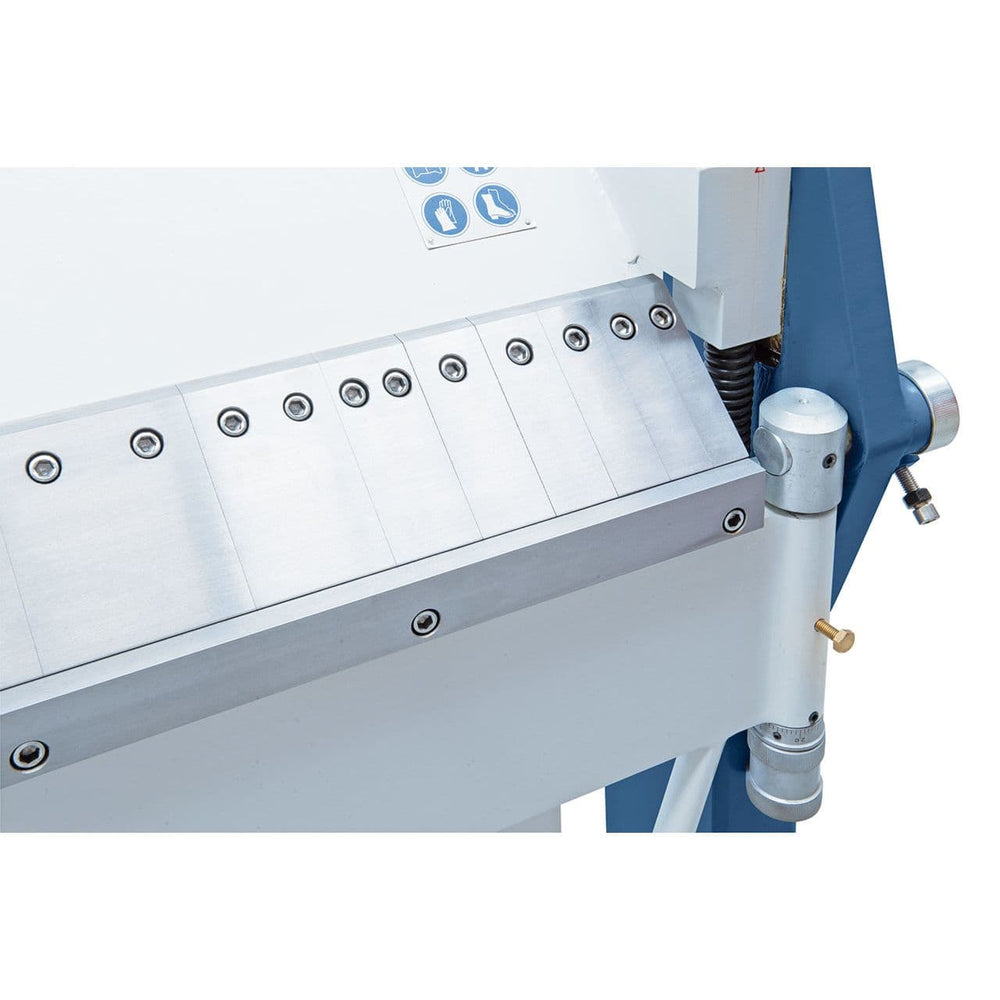

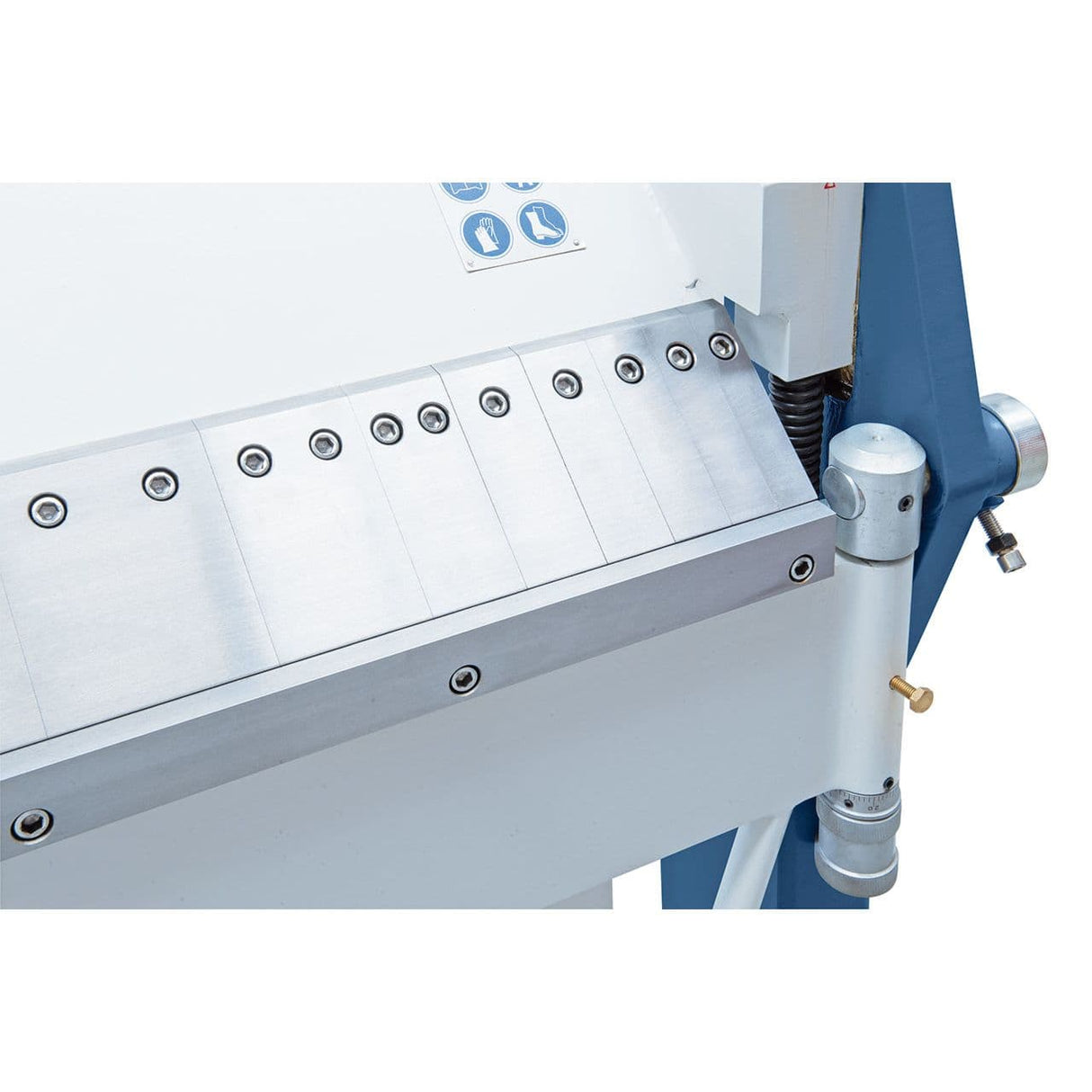

Zamenljivo segmentirano zgornje rezilo

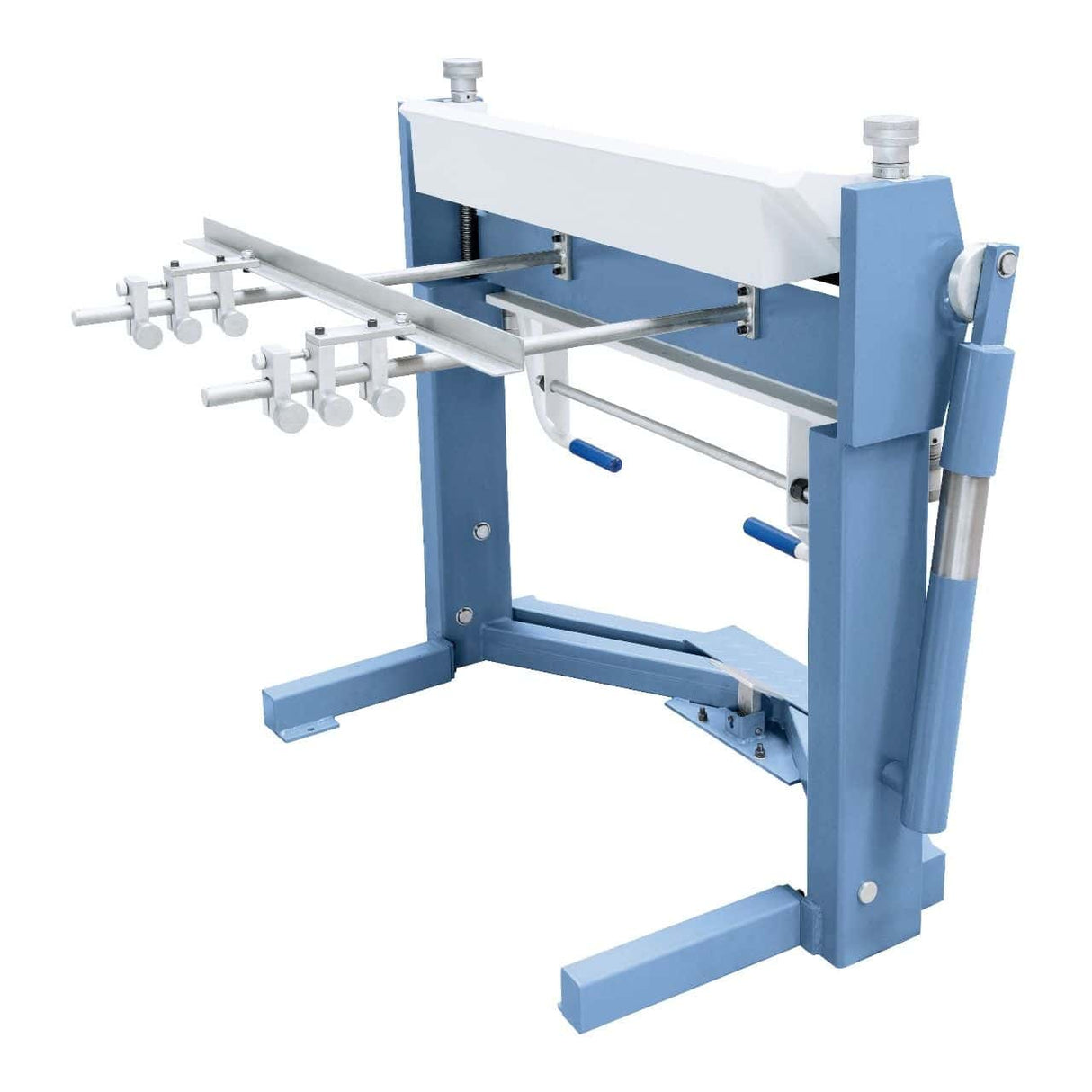

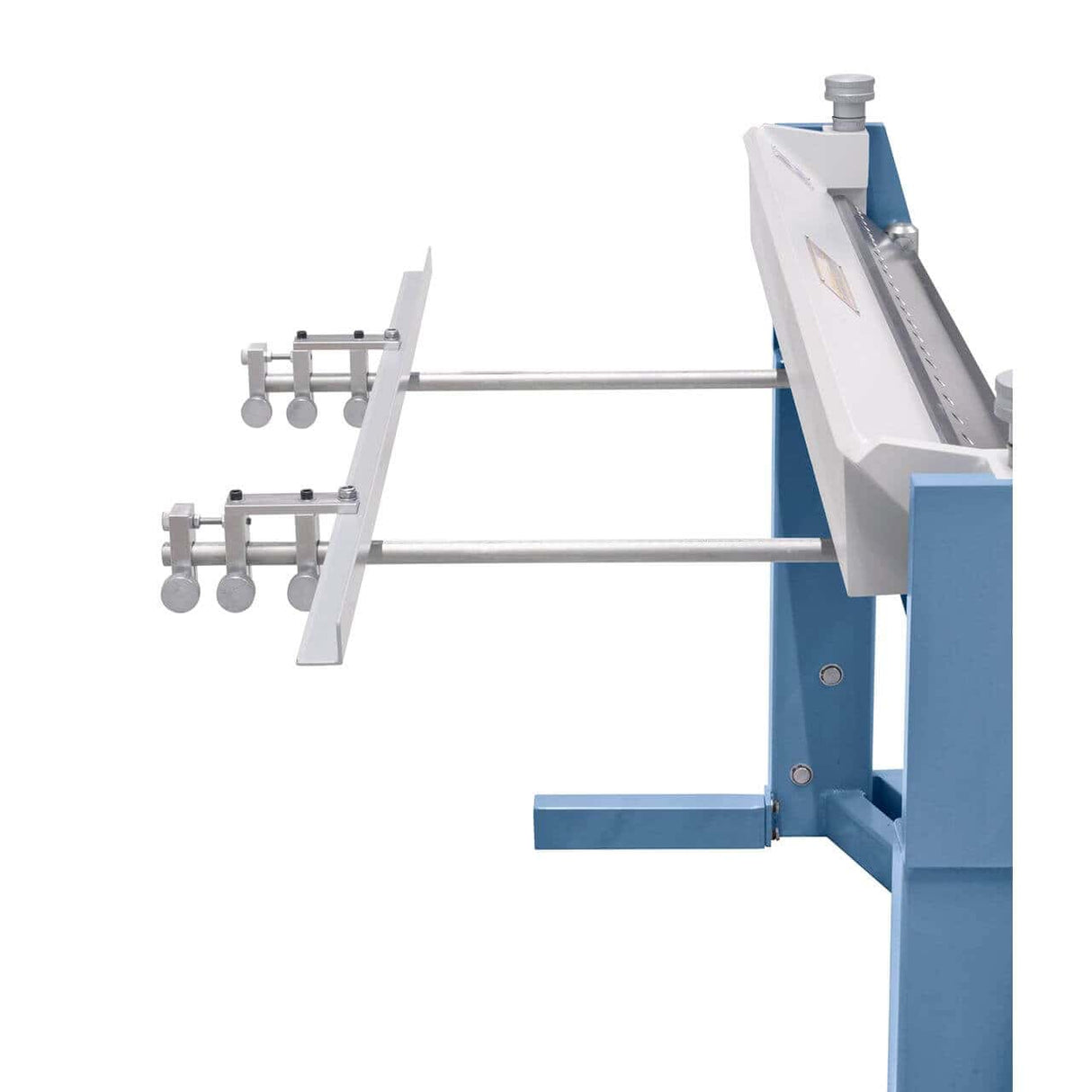

Priložen zadnji naslon
Tehnična tabela:
| Specifikacija |
Vrednost |
| Znamka |
Bernardo |
| Model |
TB 1020 |
| Delovna dolžina |
1020 mm |
| Maks. debelina pločevine (400 N/mm²) |
2,5 mm |
| Največja širina odprtine |
48 mm |
| Kot upogibanja |
0° – 135° |
| Širina |
1350 mm |
| Globina* |
1115 mm |
| Višina |
1140 mm |
| Teža |
pribl. 290 kg |
| * |
z zadnjim omejevalnikom |
| Vrsta rezila |
Zgornje segmentirano |
| Segmenti vključeni |
25 – 30 – 35 – 40 – 45 – 50 – 75 – 100 – 150 – 200 – 270 mm |
Vsebina paketa:
Zgibalni stroj Bernardo TB 1020 komplet
Segmentirano zgornje rezilo
Zadnji omejevalec
Komplet zgibnih segmentov (25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 270 mm)
Logistika
Dostava Bernardo: 5–9 delovnih dni (7 dni proti jugu). Na voljo so originalni rezervni deli, dostava pa traja 3–5 delovnih dni. Na voljo je podpora strankam v italijanščini.
Pogosto zastavljena vprašanja
Kakšna je razlika med serijama TB in SB v Bernardovi ponudbi krivljenja?
Serija TB (kot je ta TB 1020) ima segmentirano zgornje rezilo: segmenti so zamenljivi in posamično odstranljivi, kar omogoča odpiranje rezila za škatle, globoke U-profile in dele z visokimi robovi, ne da bi to posegalo v strukturo stroja. Serija SB ima integrirane rezalne tirnice – bolj primerne za rezanje in upogibanje tanke pločevine na eni postaji. TB: kompleksne oblike. SB: Reže in upogiba v zaporedju.
Kako uporabljam zamenljive segmente TB 1020?

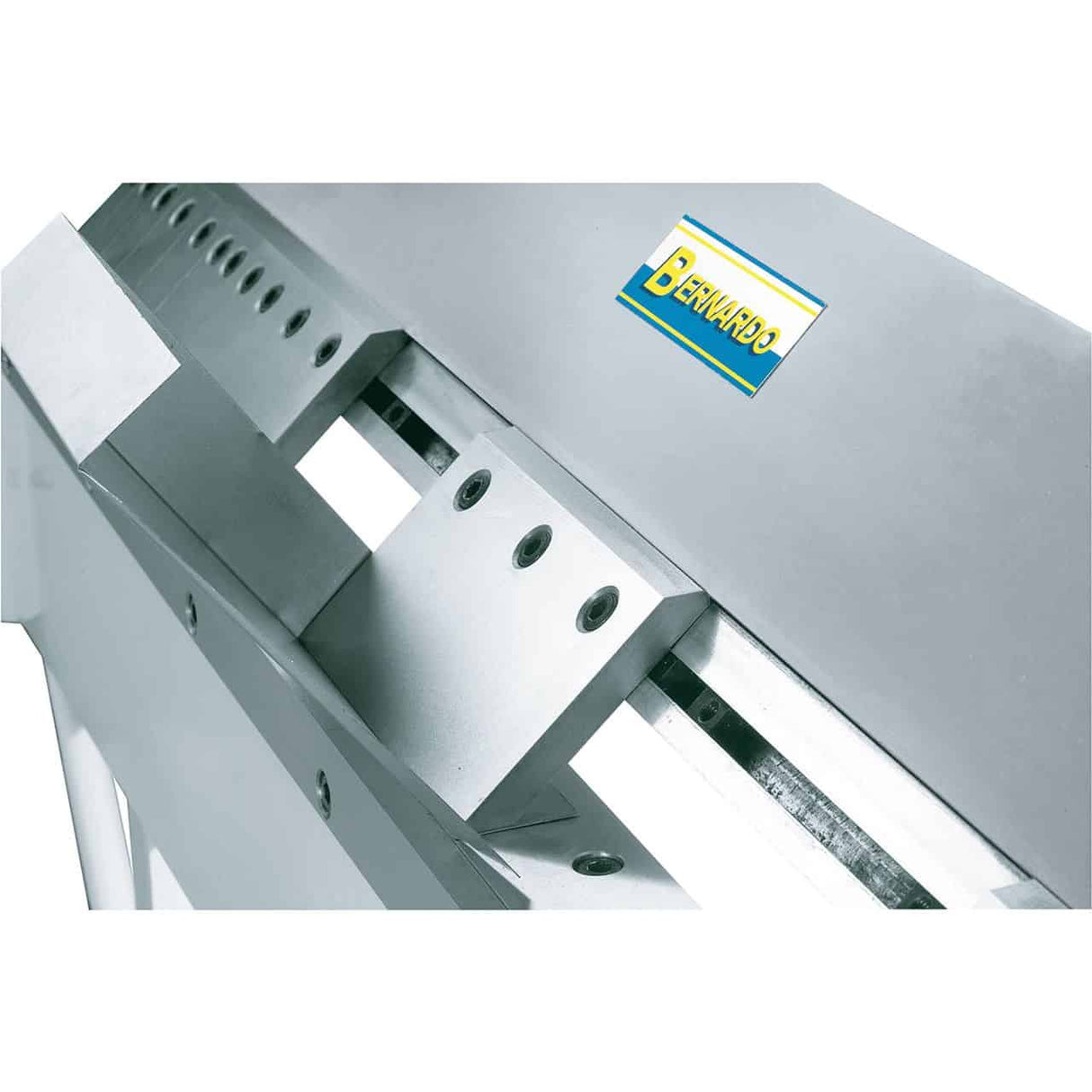

Za izdelavo škatle: odstranite segmente na mestih, ki ustrezajo stranskim stenam škatle (kjer mora že upognjena pločevina med nadaljnjimi upogibi "skozi" rezilo). Segmente je mogoče odstraniti in ponovno sestaviti brez orodja. Ta operacija spremeni TB 1020 iz preprostega upogibalnega stroja v orodje za kompleksne tridimenzionalne oblike – glavna funkcionalna razlika v primerjavi z upogibnimi stroji brez segmentiranih rezil.
Kakšna je največja debelina aluminija in nerjavečega jekla s TB 1020?
Nazivna nosilnost 1,5 mm se nanaša na jeklo S235 (400 N/mm²). Pri aluminiju se nosilnost poveča za 30–50 % – približno 2,1 mm. Pri nerjavnem jeklu AISI 304 se zmanjša za 30–40 % – približno 1,0 mm. Za debeline blizu meje vedno preverite s testnim vzorcem pred masovno proizvodnjo.
Ali lahko TB 1020 nadomesti upogibno stiskalnico pri obrtniških procesih?
Za pločevino do 1,5 mm in dolžine do 1020 mm TB 1020 pokriva veliko večino obrtniških procesov pri izdelavi pločevine, lahkem mizarstvu in delavnicah. Upogibne stiskalnice (AKPL) so potrebne, kadar: debelina presega 3 mm, je potrebno serijsko delo v velikih količinah in je milimetrska ponovljivost ključnega pomena (TB 1020 ima ročno natančnost). Za obrtniško proizvodnjo in vzdrževanje je TB prava izbira zaradi razmerja med ceno in zmogljivostjo.
Ali so na voljo rezila, segmenti in rezervni deli?
Zgornja rezila, zamenljivi segmenti in originalni nadomestni deli Bernardo so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
