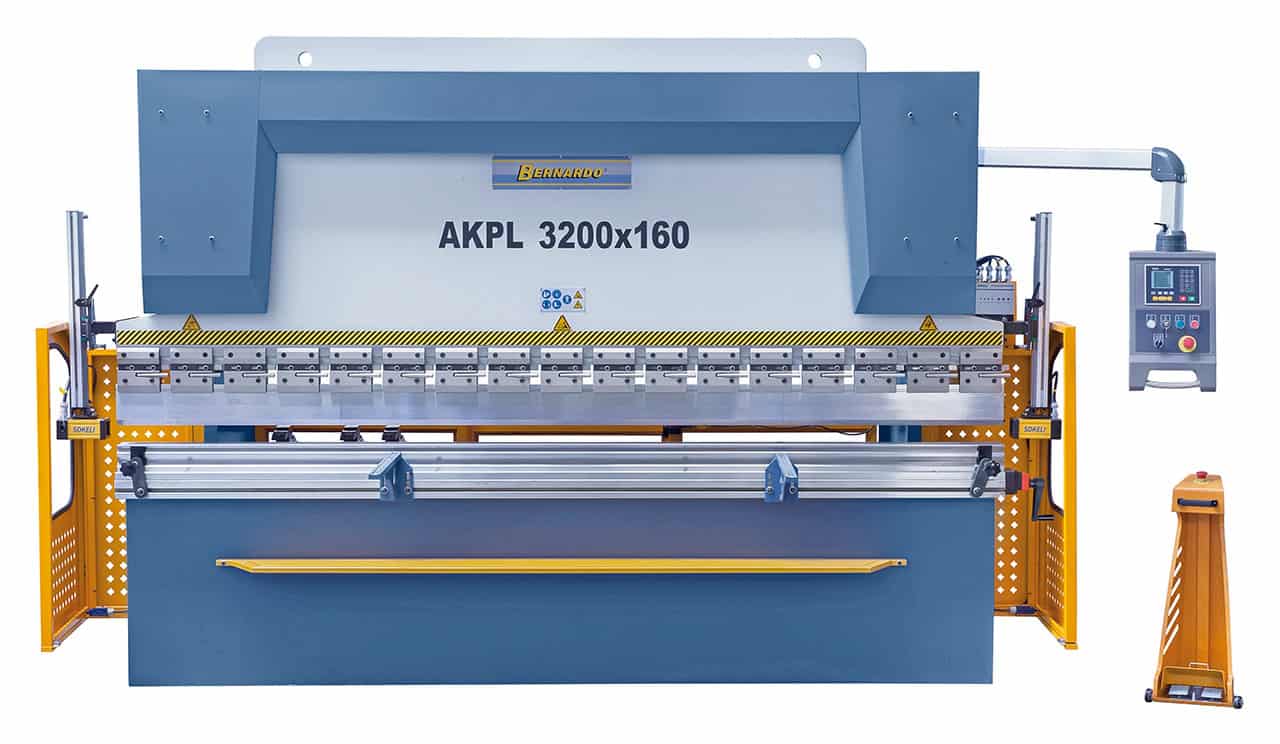

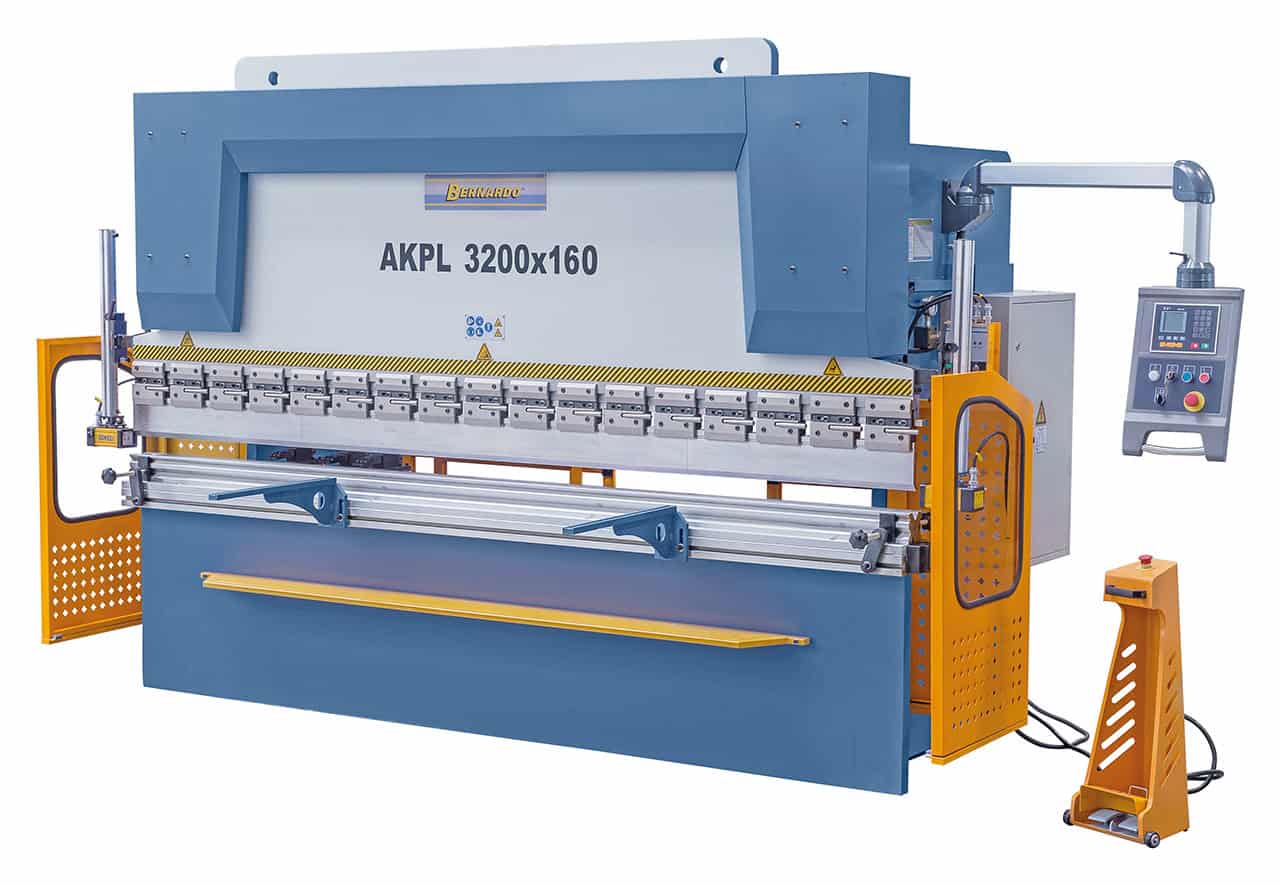

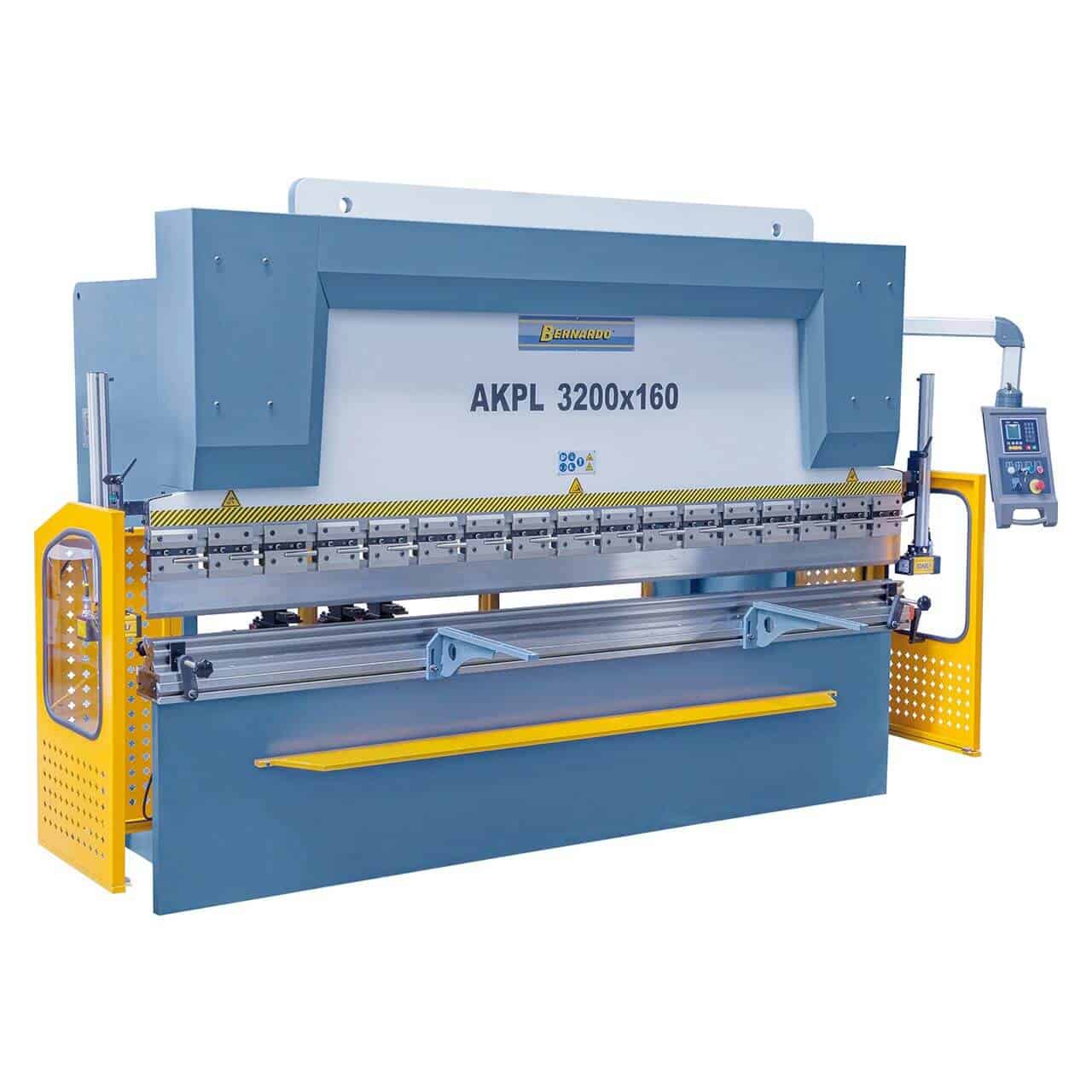

Bernardo hidravlična stiskalnica AKPL 3200 x 160

Hidravlična stiskalnica Bernardo AKPL 3200 x 160

Hidravlična stiskalnica AKPL 3200 x 160 je zasnovana za potrebe delavnic in kovinarskih obratov, ki potrebujejo zmogljiv in vsestranski stroj za obdelavo velikih pločevin. S 160-tonsko upogibno silo in delovno dolžino 3200 mm zagotavlja visoko zmogljivost in natančne rezultate tudi pri velikih debelinah. Ročni sistem za upogibanje na mizi, ki je dobavljen standardno, zagotavlja popolnoma enakomerne upogibe vzdolž celotne delovne dolžine. Zahvaljujoč sinhroniziranim cilindrom, robustnemu jeklenemu okvirju in zadnjemu omejevalniku z recirkulacijskim krogličnim vijakom stroj ponuja stabilnost, zanesljivost in natančnost. NC krmilnik E21S omogoča preprosto in intuitivno upravljanje, sistem za hitro menjavo orodij pa skrajša čas priprave.

Glavne specifikacije

Upogibna sila 160 ton in delovna dolžina 3200 mm
Ročno nastavljiv sistem za dvigovanje mize je vključen kot standardna oprema
Sinhronizirani cilindri zagotavljajo vzporeden in natančen spust

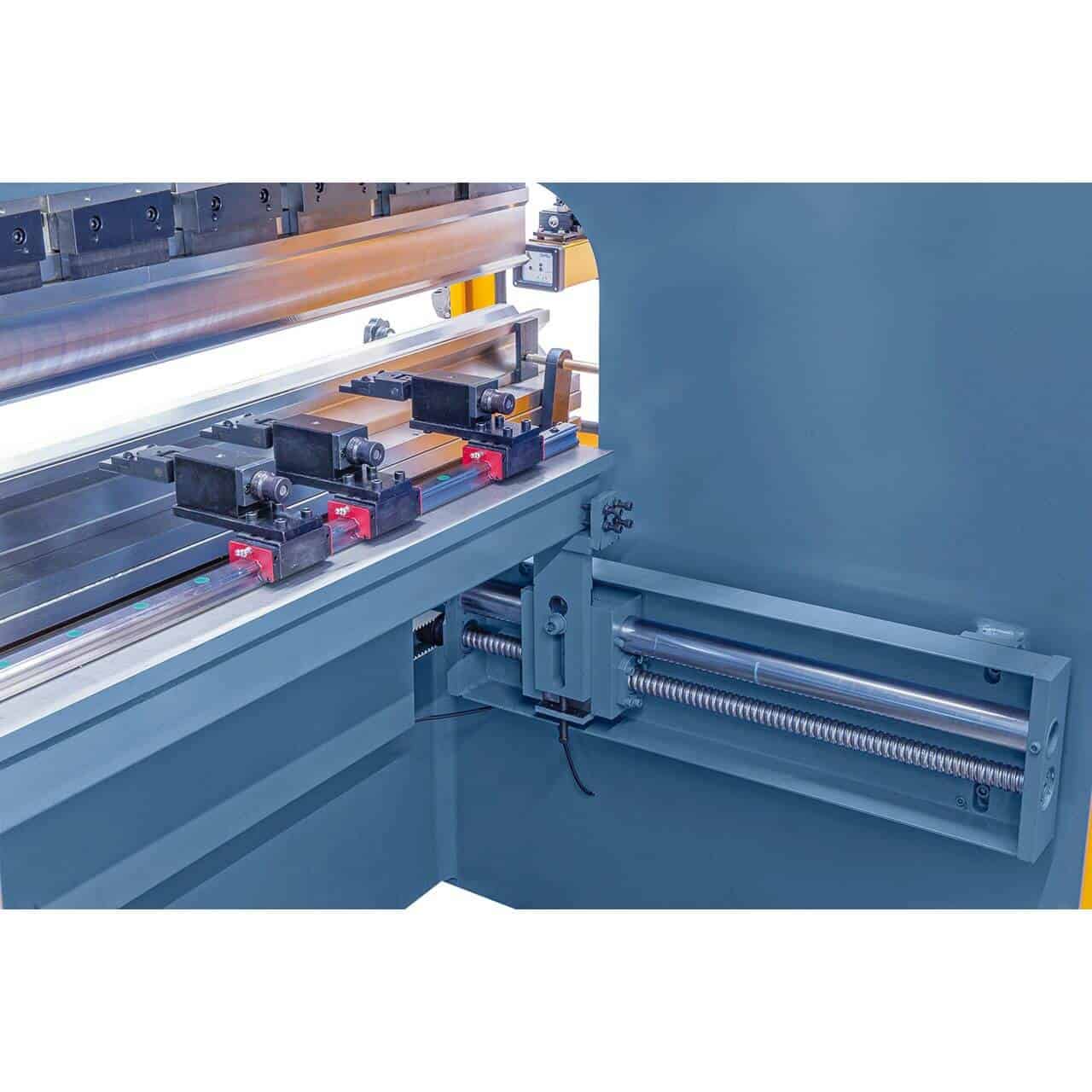

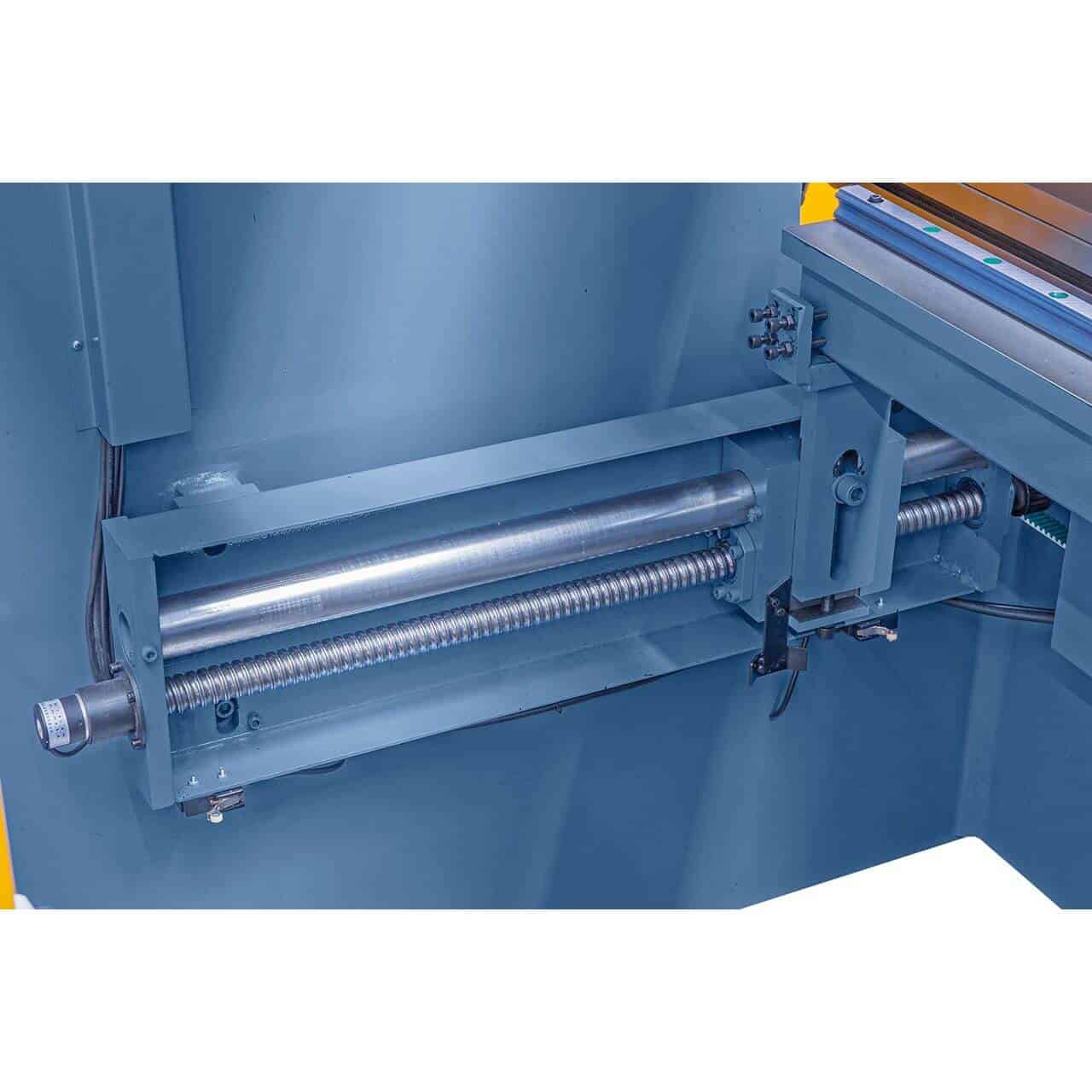

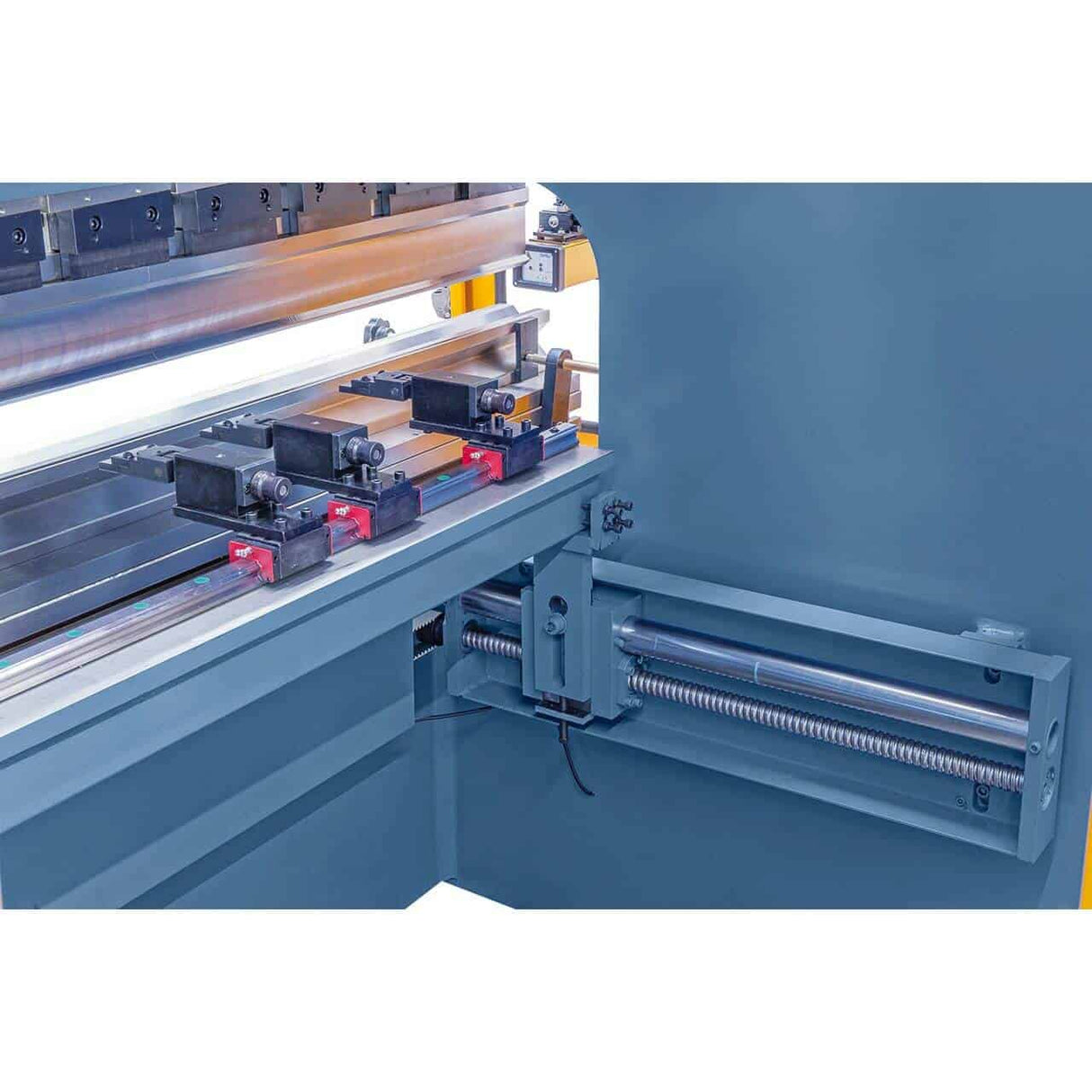

Visoko natančen kroglični vijak (0–600 mm)

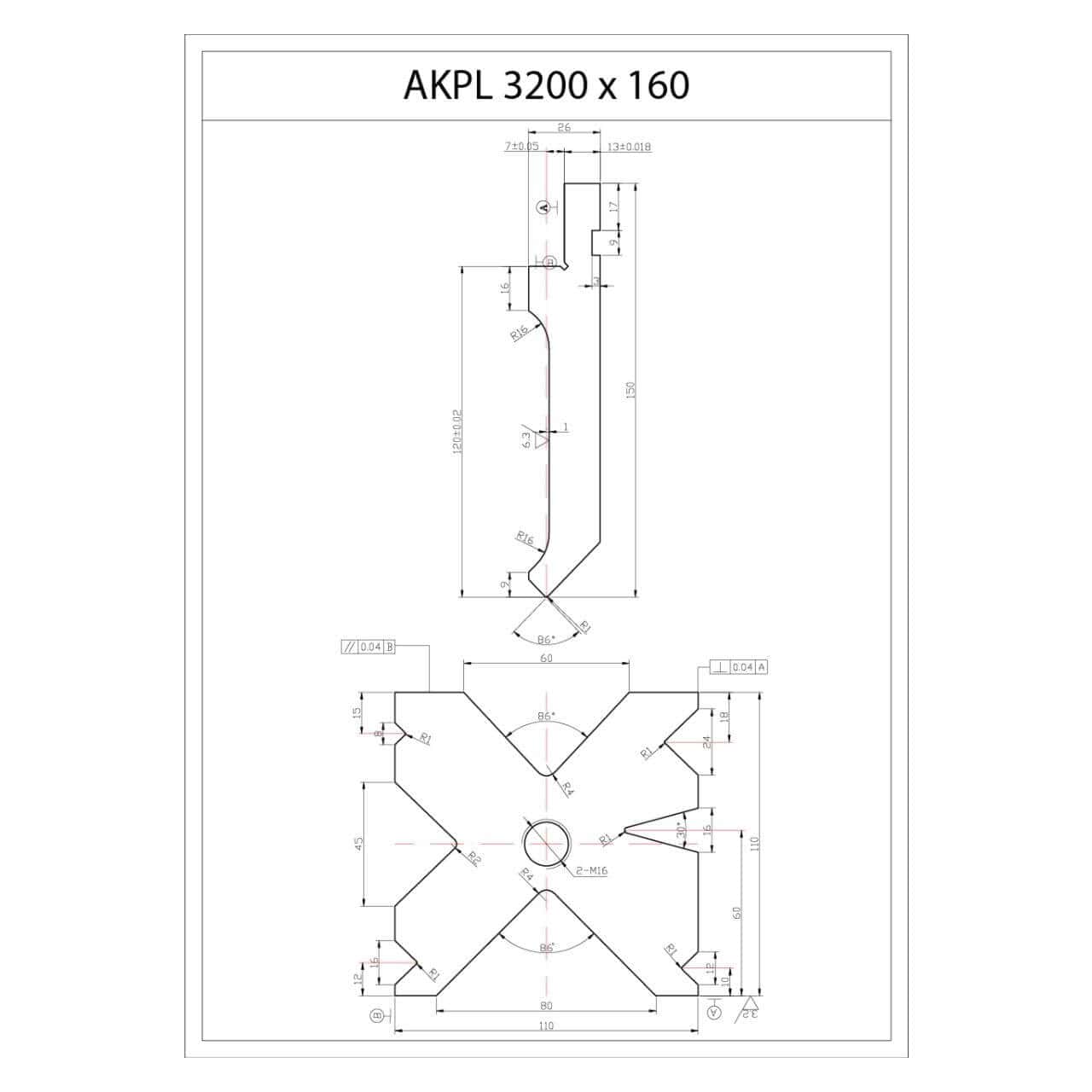

Segmentirano zgornje orodje s sistemom za hitro vpenjanje
Spodnje orodje z 8 odprtinami v obliki črke V za različne krivulje

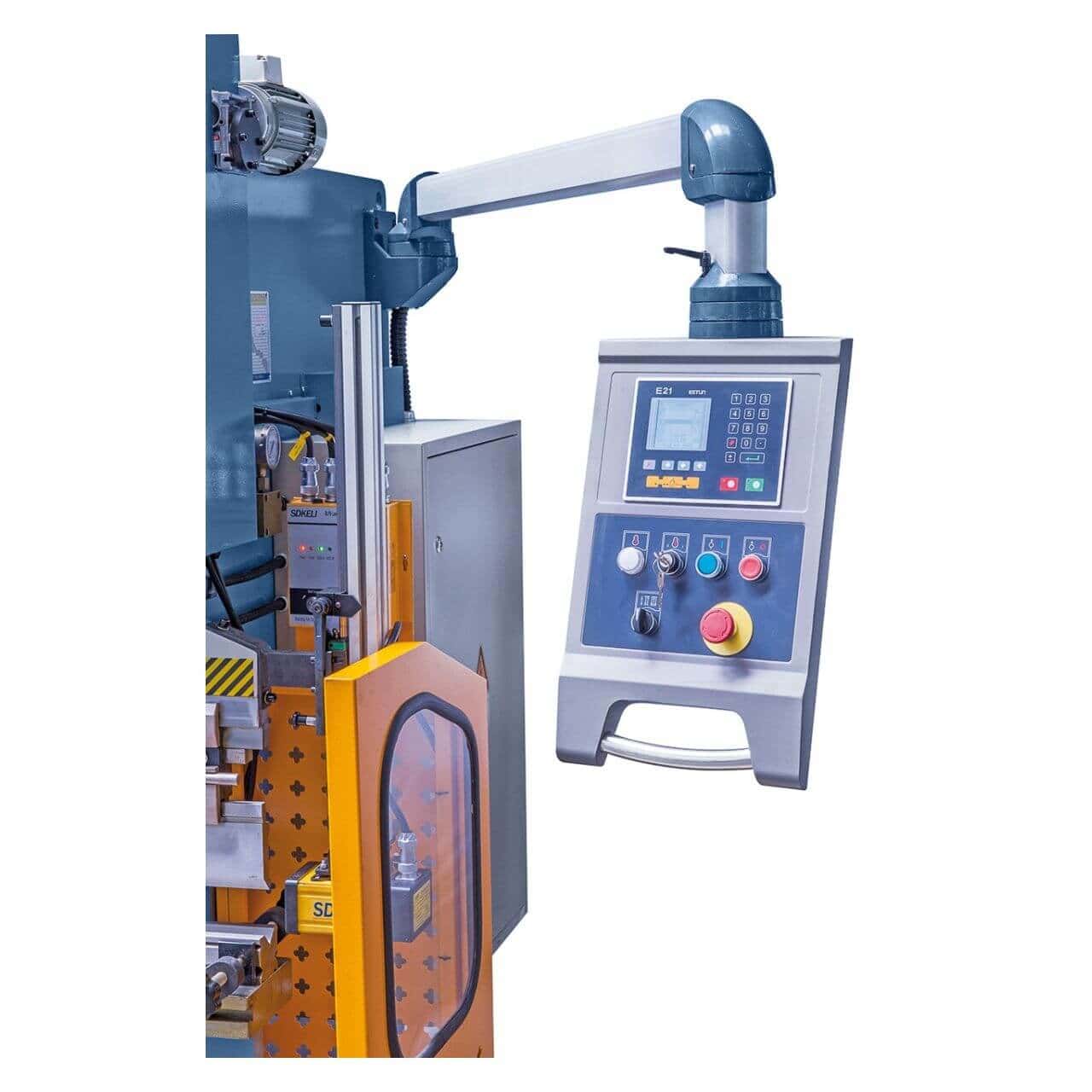

Integriran, enostaven za uporabo NC krmilnik E21S
Robustna, brez napetosti, profesionalna jeklena konstrukcija

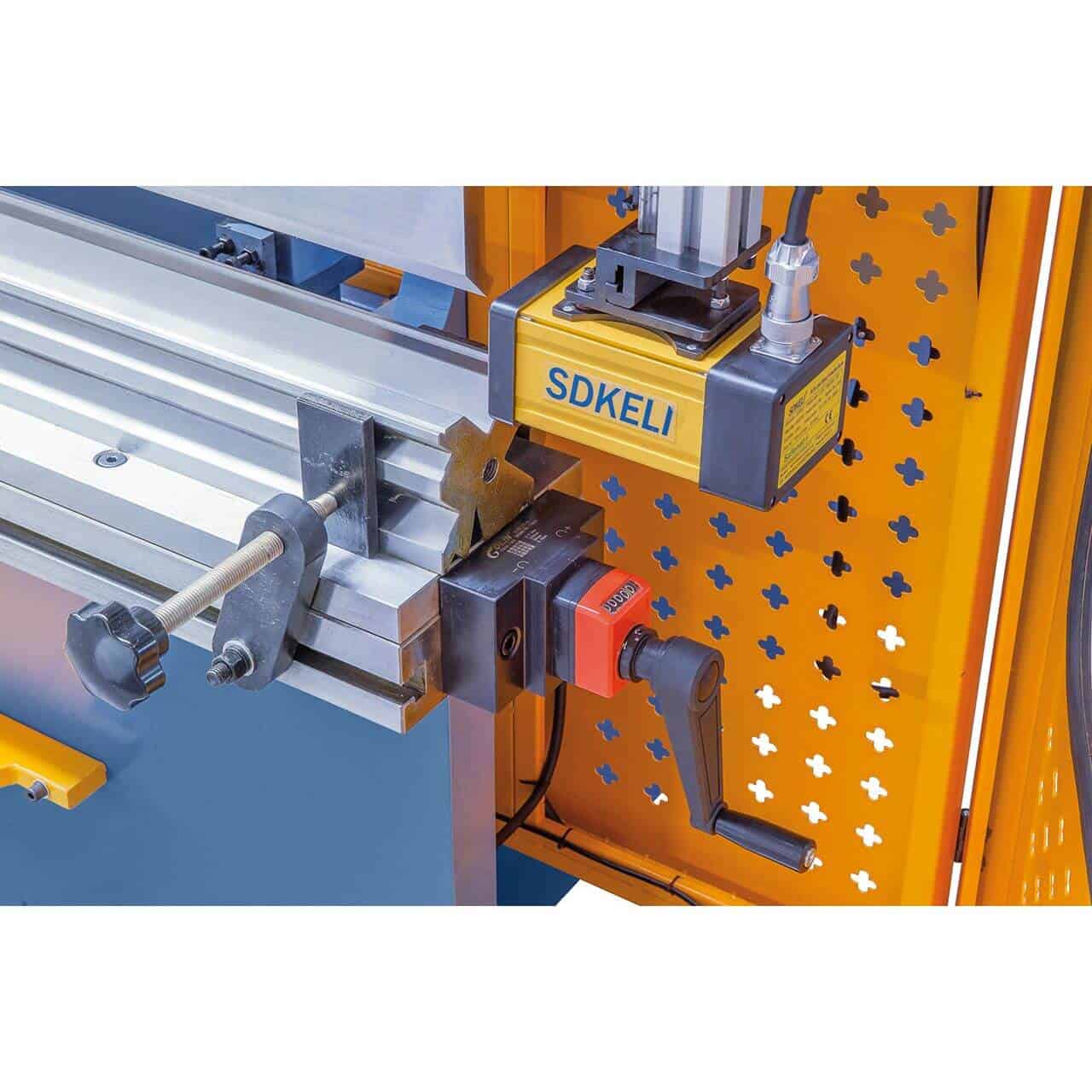

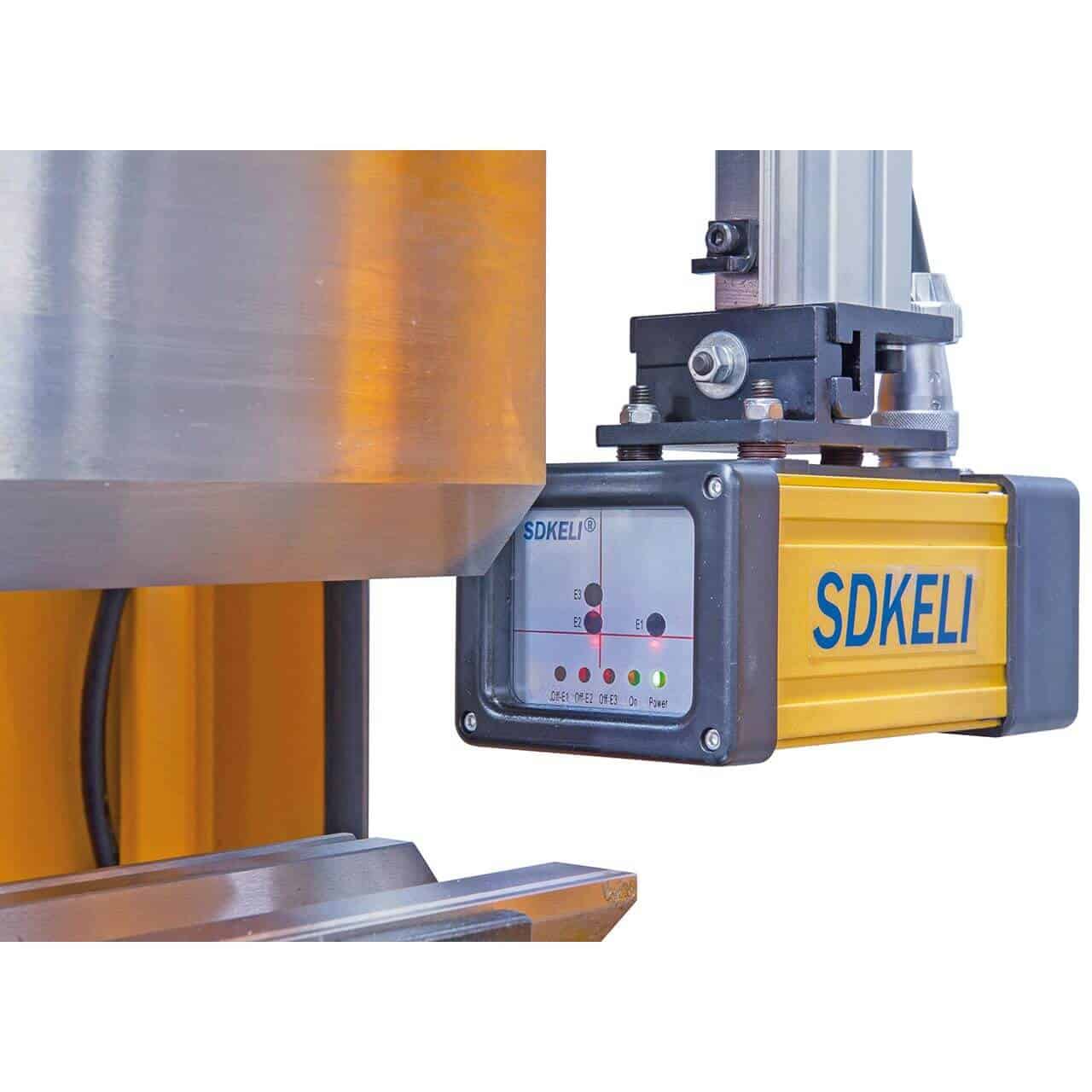

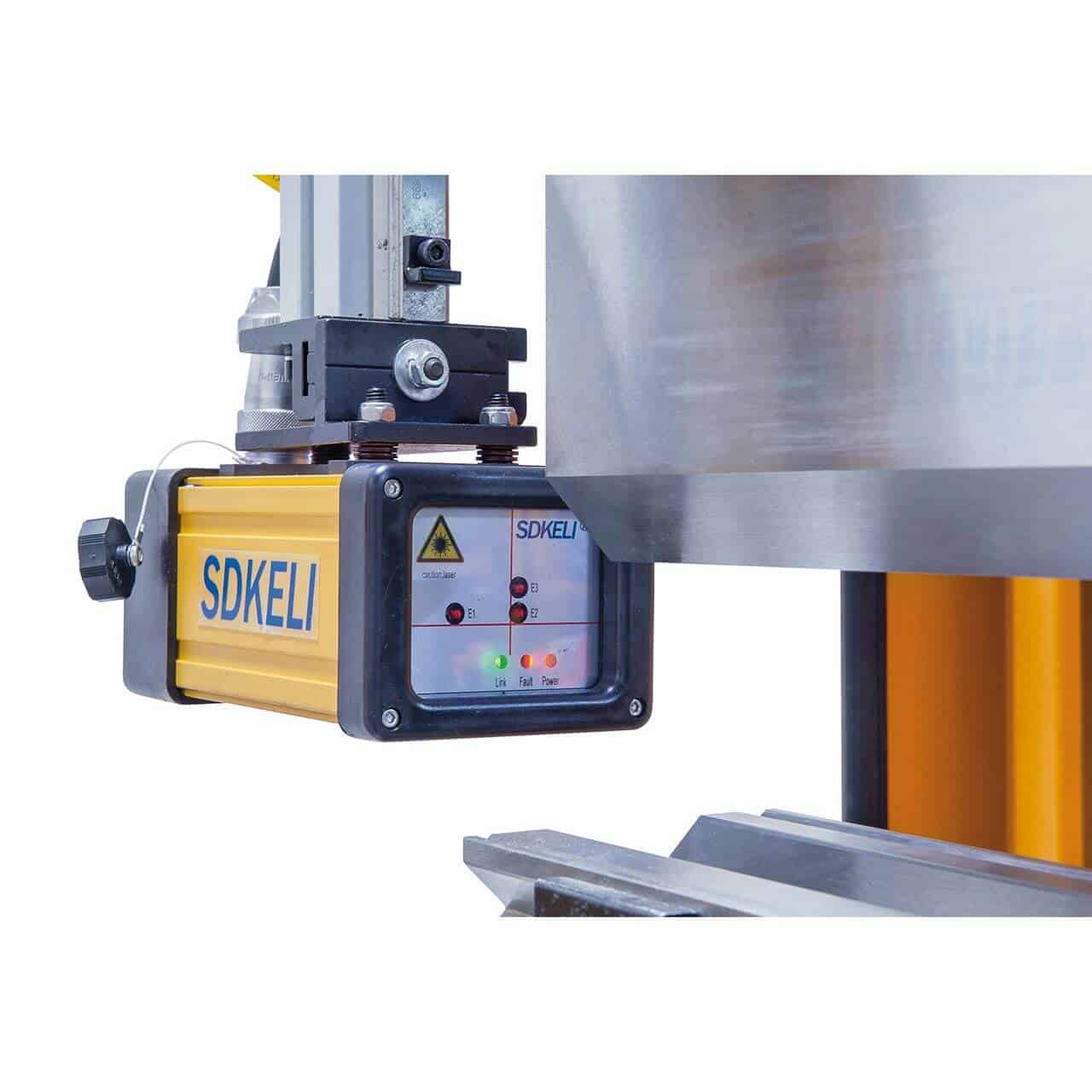

Varnostni sistem SDKELI, zaščitna rešetka in zasilni pedal

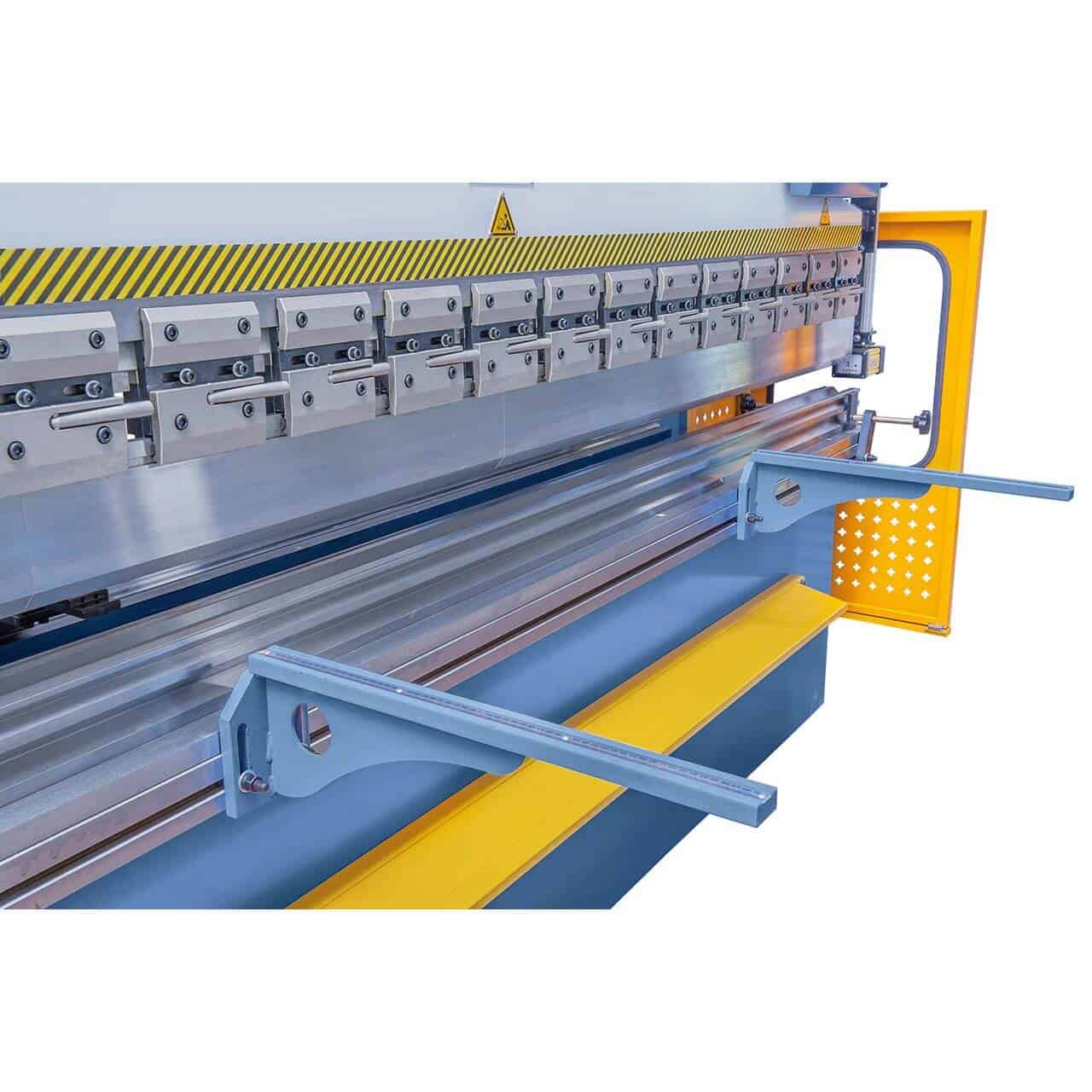

Sprednji nosilci iz pločevine so dobavljeni kot standardna oprema

Tehnični podatki o mizi podatki

Značilnosti	Podatki
Upogibni tlak	160 ton
Efektivna dolžina	3200 mm
Razdalja med pokončniki	2600 mm
Hod bata	180 mm
Globina grla	470 mm
Zadnji omejevalnik (Os X)	0 – 600 mm
Širina mize	215 mm
Višina mize	830 mm
Hitrost približevanja	90 mm/s
Hitrost upogibanja	8 mm/s
Hitrost povratka	90 mm/s
Prostornina rezervoarja za olje	260 litrov
Motor moč	11,0 kW
Dimenzije (D x Š x V)	3700 x 2020 x 2530 mm
Celotna teža	pribl. 9500 kg

Vsebina paketa
Ročno nastavljiv sistem za dvigovanje mize
Zadnji omejevalnik s krogličnim vijakom
Segmentirano zgornje orodje s hitrim vpenjanjem
Spodnje orodje z 8 V
Sprednji nosilci iz pločevine
NC krmiljenje E21S
Višinsko nastavljivi omejevalni prsti
Varnostni sistem SDKELI

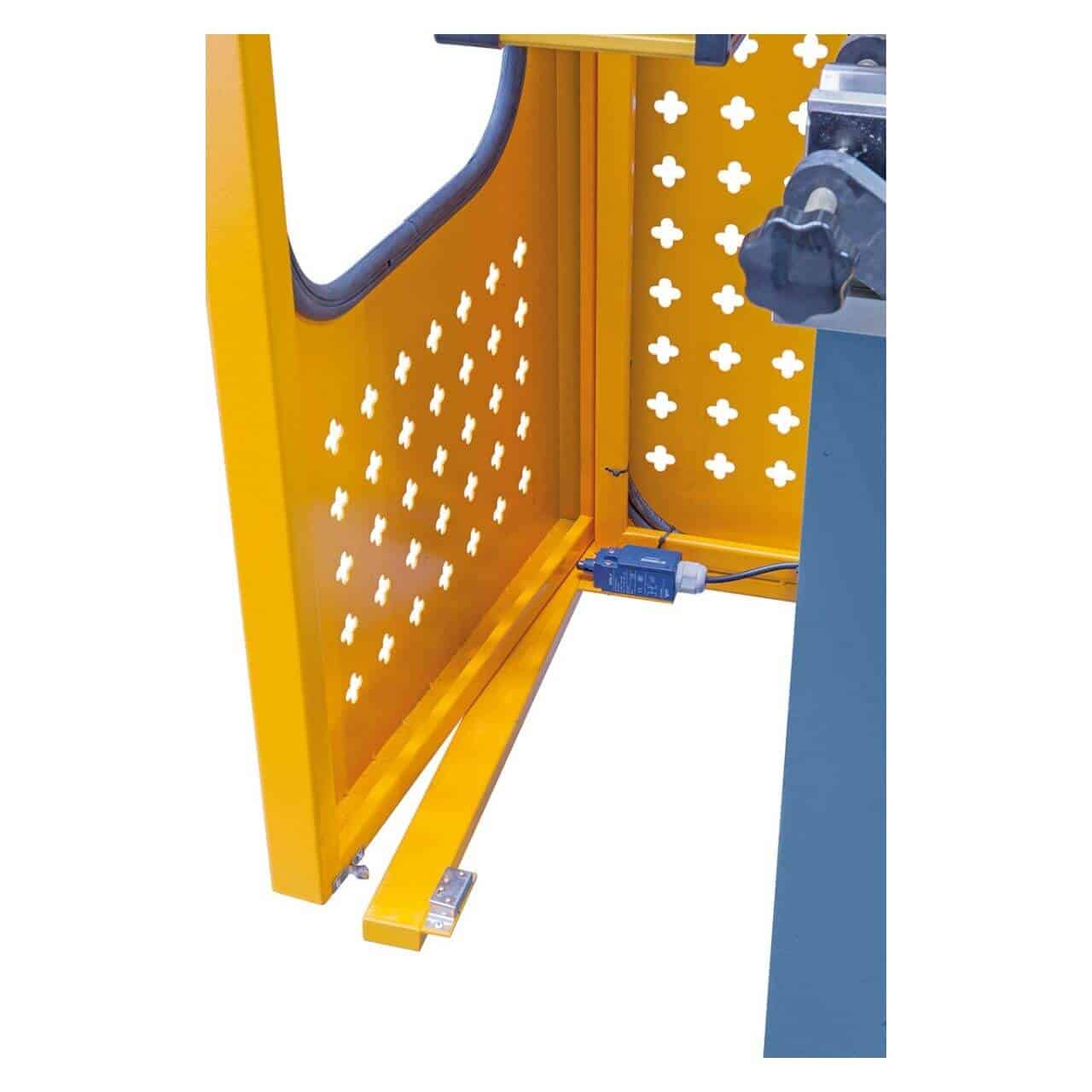

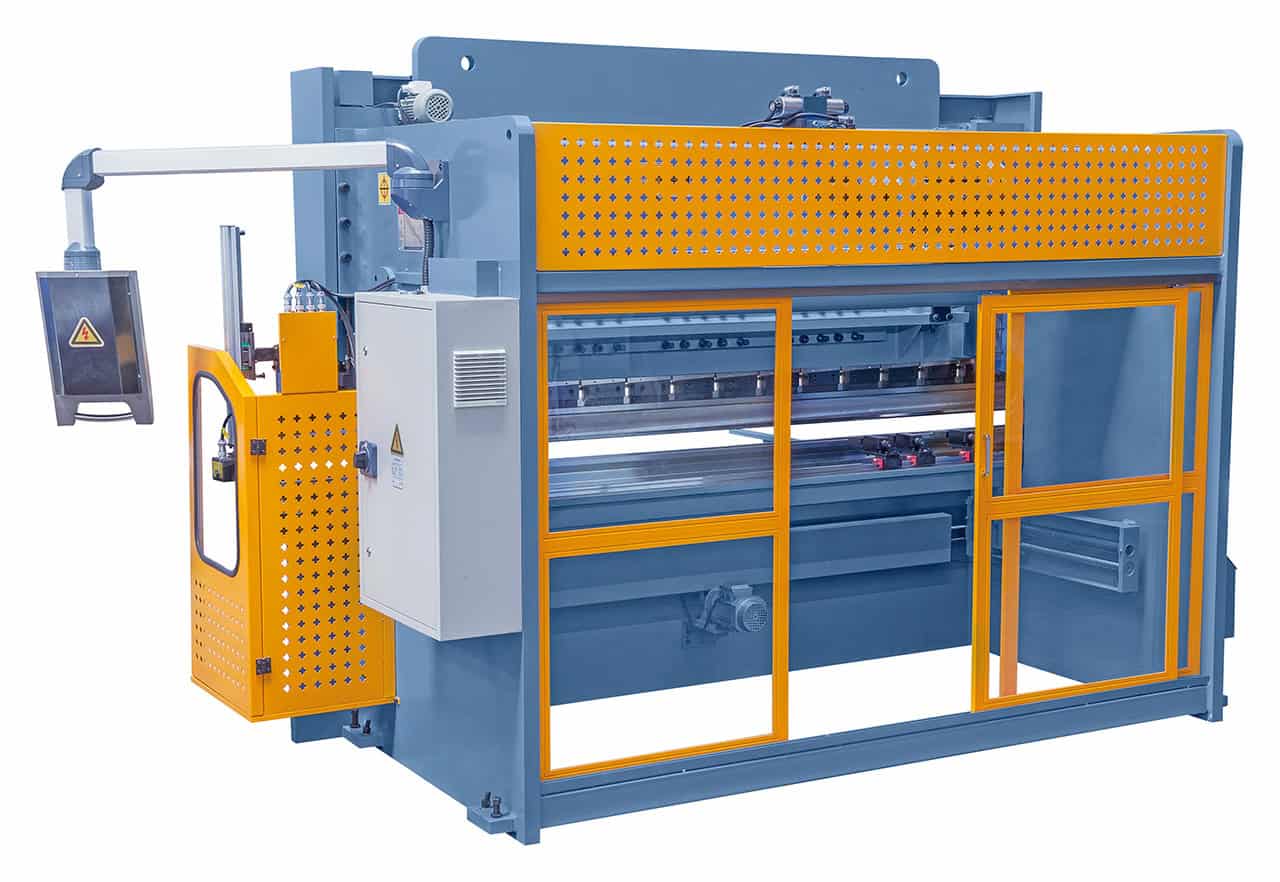

Stranska zaščitna rešetka
Krmilna stopalka z zasilnim izklopom

Logistika

Dostava v Bernardo: 5–9 delovnih dni (7 dni na jugu). Originalni rezervni deli so na voljo s odpremo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Pogosto zastavljena vprašanja

Kako izračunate potrebno upogibno silo?

Osnovna formula: F (kN) = (8 × debelina² × trdnost × dolžina) / odprtina V. Za jeklo S235 (400 N/mm²) z V = 8 × debelina: F ≈ 50 kN/m za vsak mm debeline. Primer: 2 mm nad 2000 mm → približno 200 kN (20T). AKPL je treba izbrati z nazivno silo, ki je vsaj 20 % višja od izračunane sile. Za različne materiale ali kompleksne geometrije se za preverjanje obrnite na Krollit.

Kakšna je največja debelina nerjavečega jekla z AKPL?

Nazivna nosilnost se nanaša na jeklo S235 (400 N/mm²). Pri nerjavnem jeklu AISI 304 (620 N/mm²) se nosilnost zmanjša za 35–40 %. Pri aluminiju 5052 (195 N/mm²) se poveča za 50 %. Za specifične materiale se obrnite na Krollit.

Ali so luknjači in matrice zamenljivi s tistimi drugih proizvajalcev?

Upogibne stiskalnice AKPL uporabljajo standardne evropske priključke za luknjače (orodja Wila/Wilson). Združljivost z orodji drugih proizvajalcev je treba preveriti za vsak primer posebej – za zagotovitev pravilnih vpenjalnih sil in varnosti je bolje uporabiti originalne luknjače in matrice Bernardo. Za razpoložljivost specifičnih orodij se obrnite na Krollit.

Ali je zadnji omejevalnik motoriziran ali ročni?

Odvisno od različice. Osnovni modeli AKPL imajo ročni zadnji omejevalnik z nastavitvijo vijaka. Različice z integriranim NC imajo motoriziran zadnji omejevalnik, ki ga stroj samodejno namesti. Preverite tehnični list za določen model.

So na voljo rezervni deli in servis?

Originalni rezervni deli Bernardo so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
