Bernardo hidravlična stiskalnica AKPL 3200 x 200

Hidravlična stiskalnica Bernardo AKPL 3200 x 200

Hidravlična stiskalnica AKPL 3200 x 200 je visokozmogljiv stroj, zasnovan za najzahtevnejše postopke na velikih, debelih pločevinah. Z upogibno silo 200 ton in delovno dolžino 3200 mm ponuja brezkompromisno moč, stabilnost in natančnost. Ročni sistem za upogibanje klopi, ki je dobavljen standardno, kompenzira strukturne deformacije med obdelavo in zagotavlja enakomerne in linearne krivulje vzdolž celotne delovne dolžine. Visoko trdno jekleno ogrodje, sinhronizirani cilindri in zadnji naslon z recirkulacijskim krogličnim vijakom zagotavljajo stabilnost in zanesljivost. NC krmilnik E21S omogoča preprosto in intuitivno uporabo, hitra menjava orodij pa skrajša čas priprave in izboljša produktivnost.

Glavne specifikacije

Upogibna sila 200 ton z delovno dolžino 3200 mm
Ročni sistem za oblikovanje mize za enakomerne krivulje po celotni dolžini
Sinhronizirani cilindri za vzporedno in natančno podajanje zgornjega nosilca

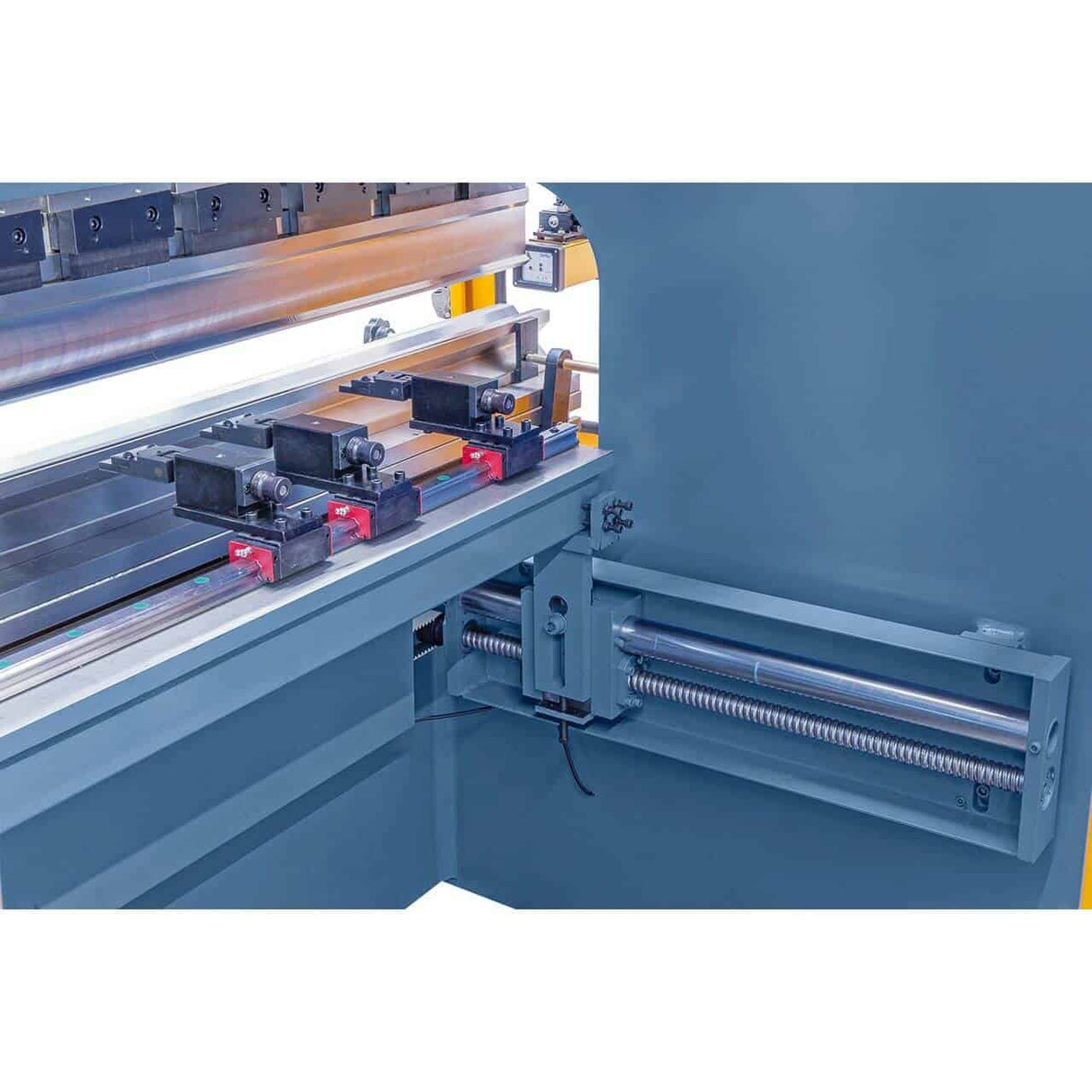

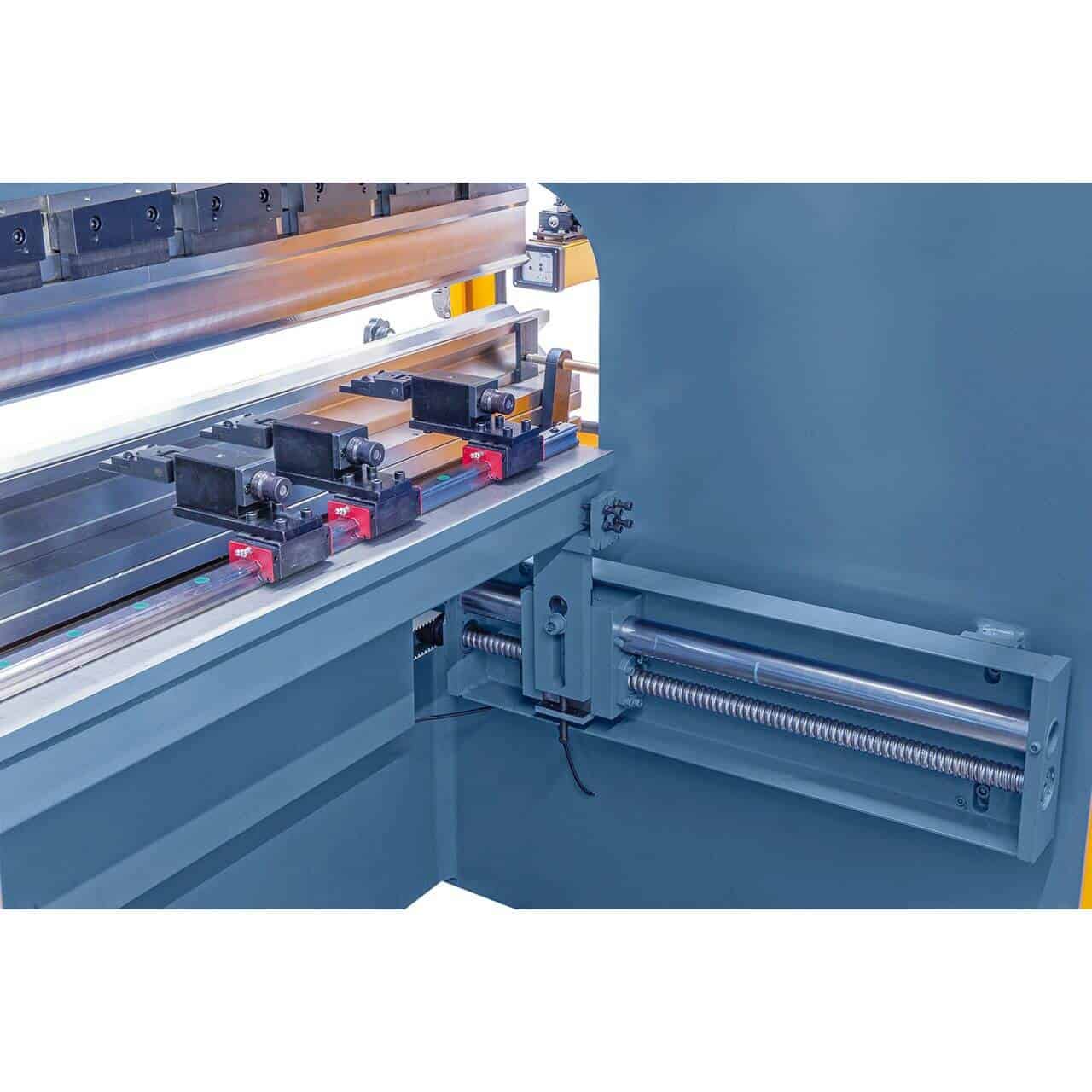

Visoko natančna zapora povratnega toka s krogličnim vijakom (0–600 mm)
Segmentirano zgornje orodje s sistemom hitrega vpenjanja
Spodnje orodje z 8 odprtinami v obliki črke V za različne krivulje
Integriran NC krmilnik E21S, preprost in intuitiven
Robustno, brez napetosti jekleno ogrodje, stabilno in vzdržljivo

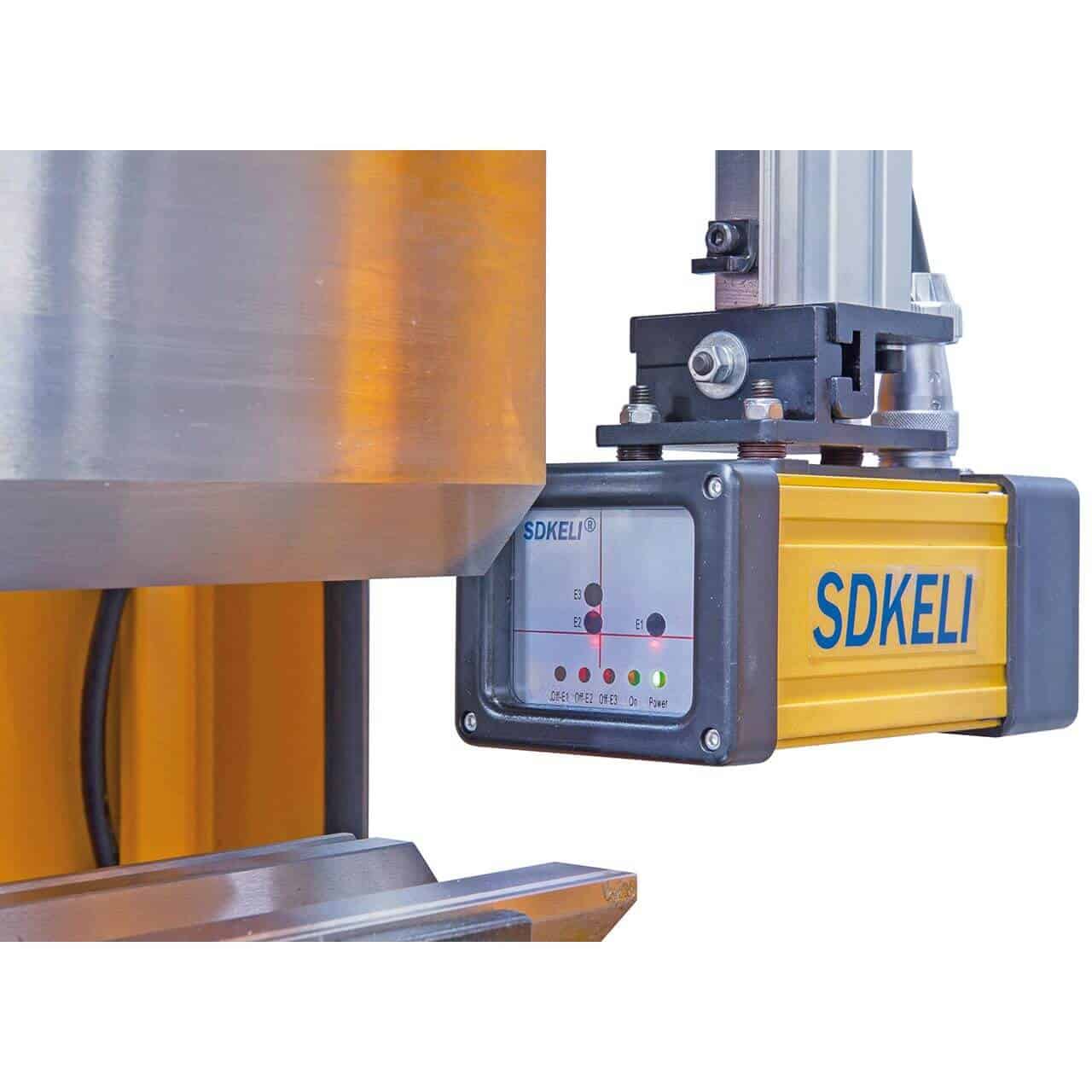

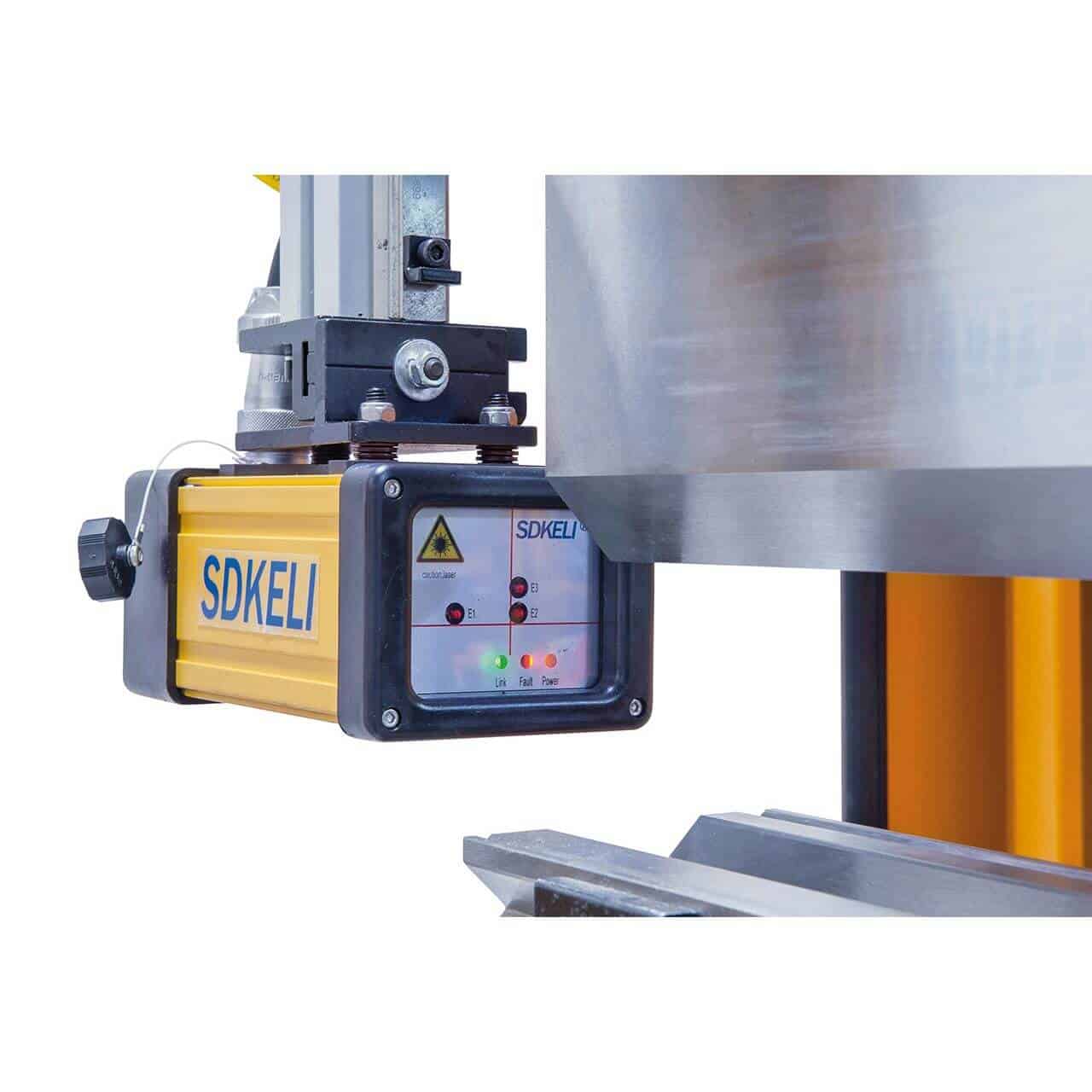

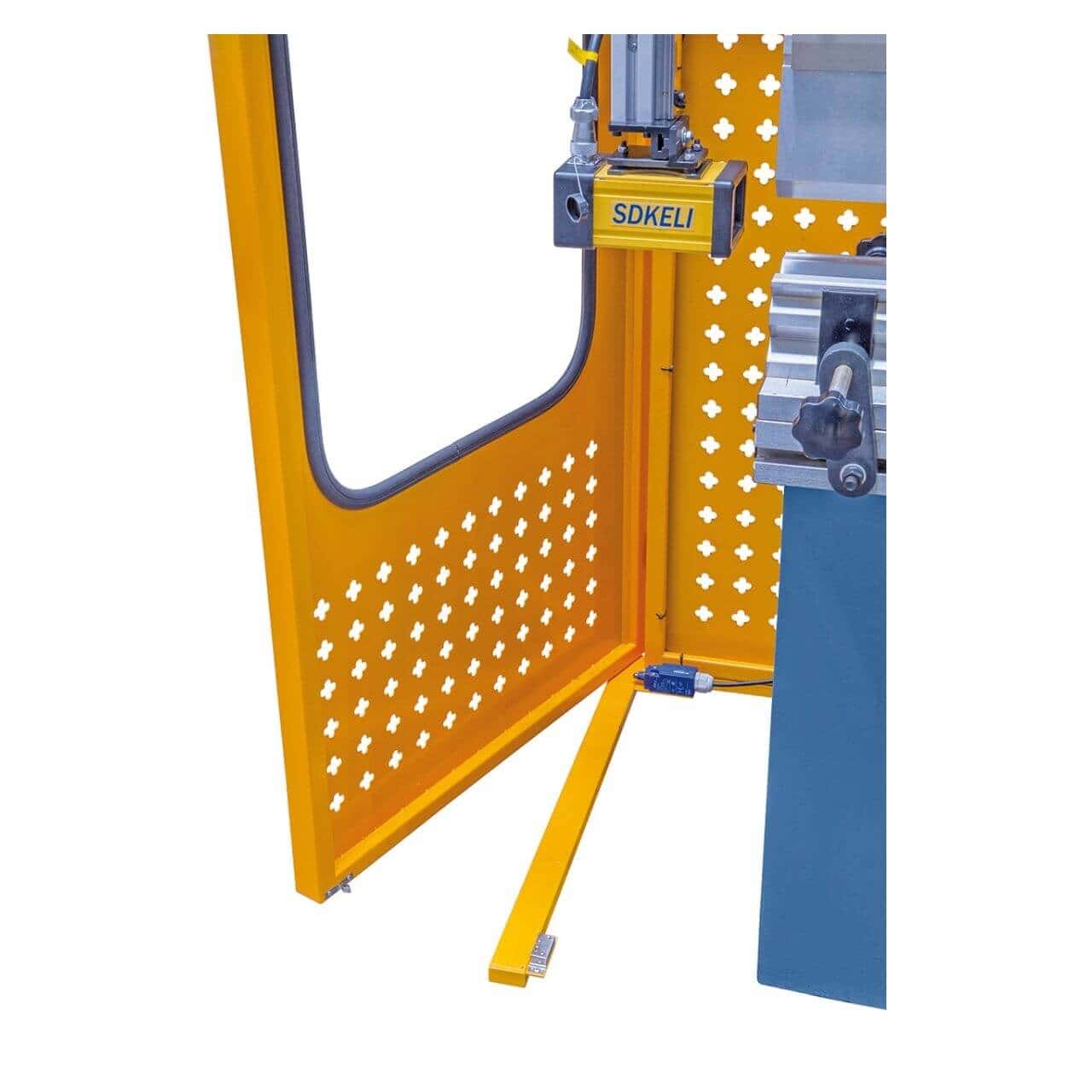

Varnostni sistem SDKELI, zaščitna rešetka in pedal z zasilno zaustavitvijo

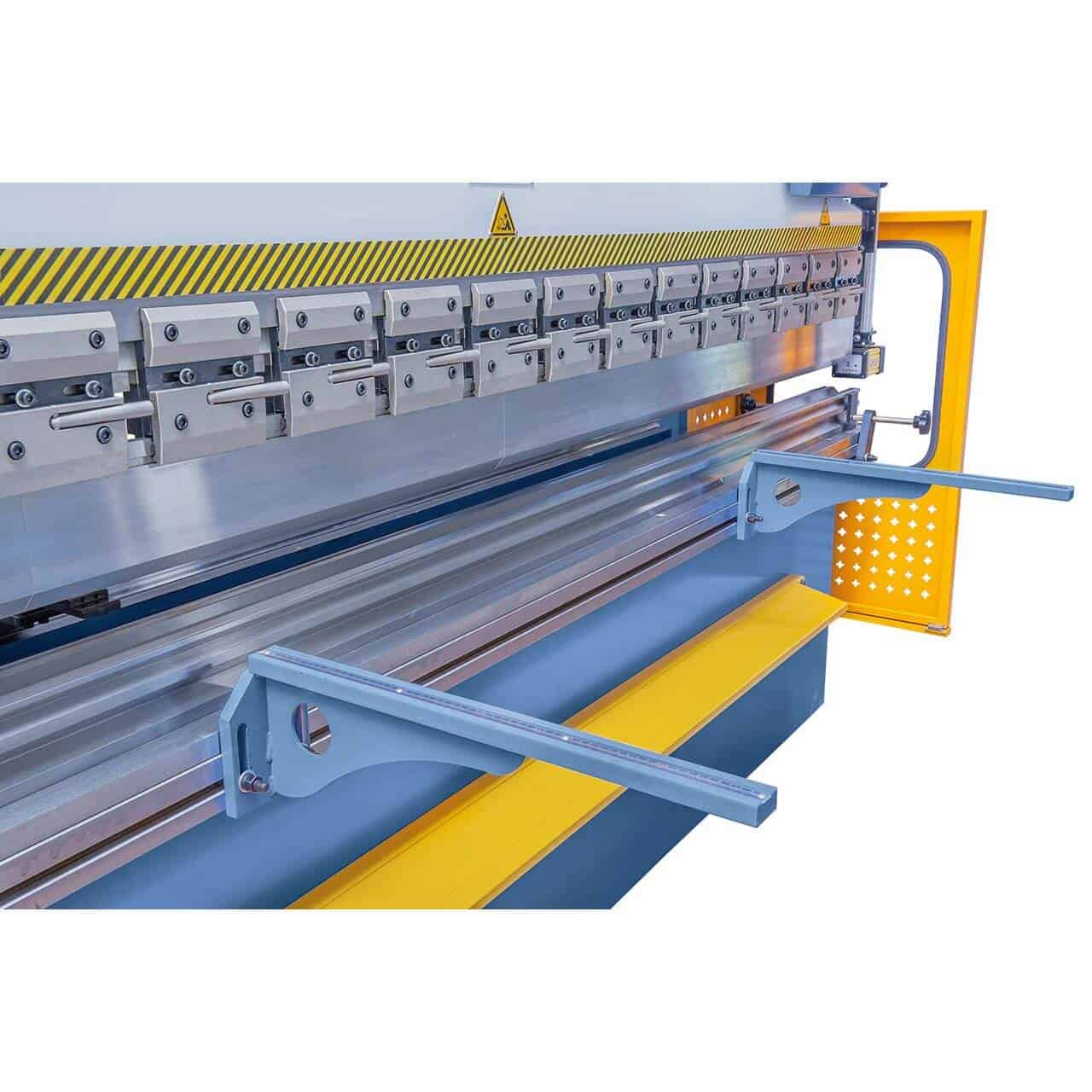

Sprednji nosilci iz pločevine so vključeni

Tehnični podatki mize podatki

Značilnosti	Podatki
Upogibni tlak	200 ton
Efektivna dolžina	3200 mm
Razdalja med pokončniki	2600 mm
Hod bata	180 mm
Globina grla	400 mm
Zadnji omejevalnik (Os X)	0 – 600 mm
Širina mize	260 mm
Višina mize	920 mm
Hitrost približevanja	100 mm/s
Hitrost upogibanja	7 mm/s
Hitrost povratka	100 mm/s
Prostornina rezervoarja za olje	280 litrov
Motor moč	15,0 kW
Dimenzije (D x Š x V)	3850 x 2500 x 2650 mm
Celotna teža	pribl. 12.500 kg

Vsebina paketa
Ročni sistem za dvigovanje mize

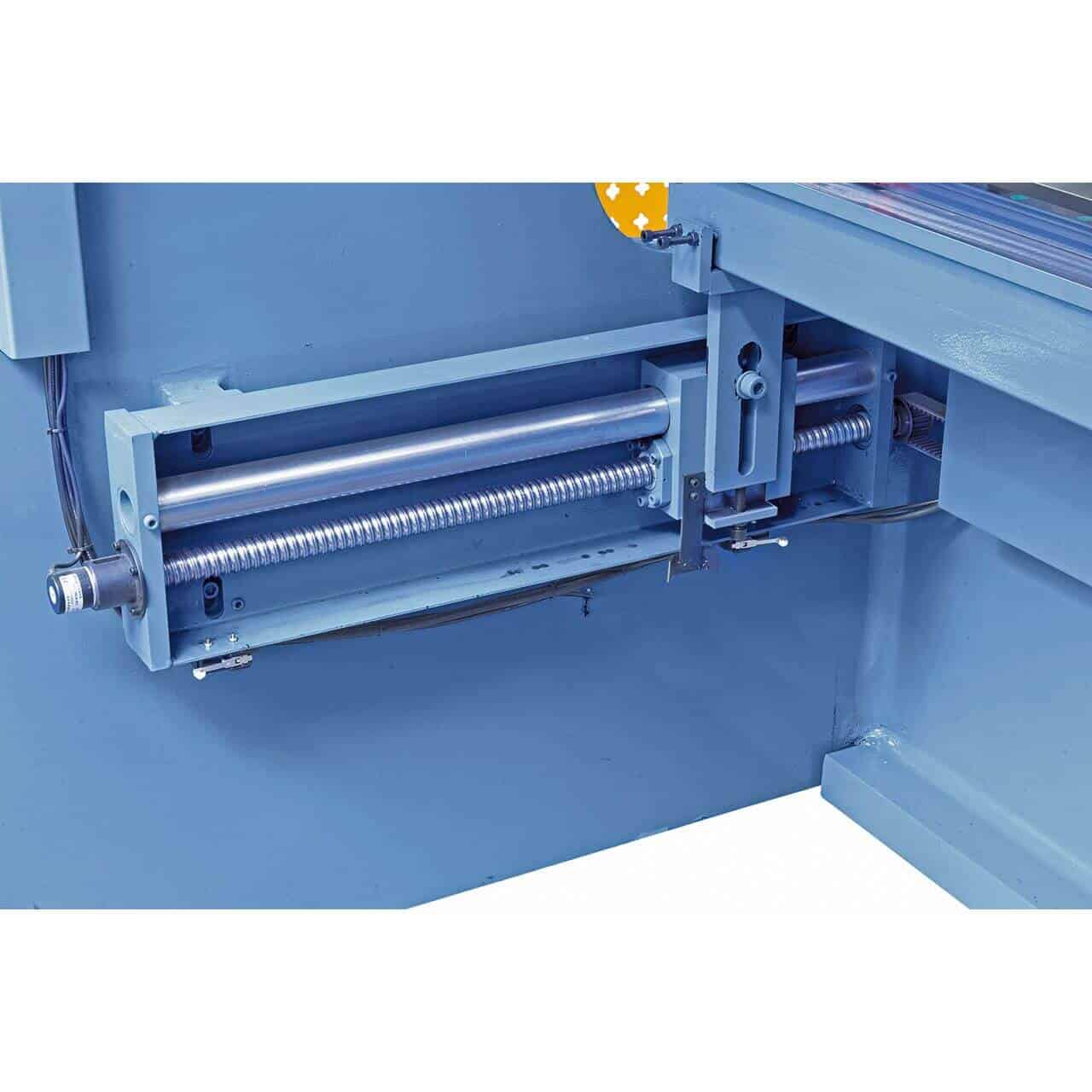

Zadnji omejevalnik s krogličnim vijakom
Segmentirano zgornje orodje s hitrim vpenjanjem
Spodnje orodje z 8 V
Sprednji nosilci iz pločevine
Krmiljenje E21S NC
Višinsko nastavljivi omejevalni prsti

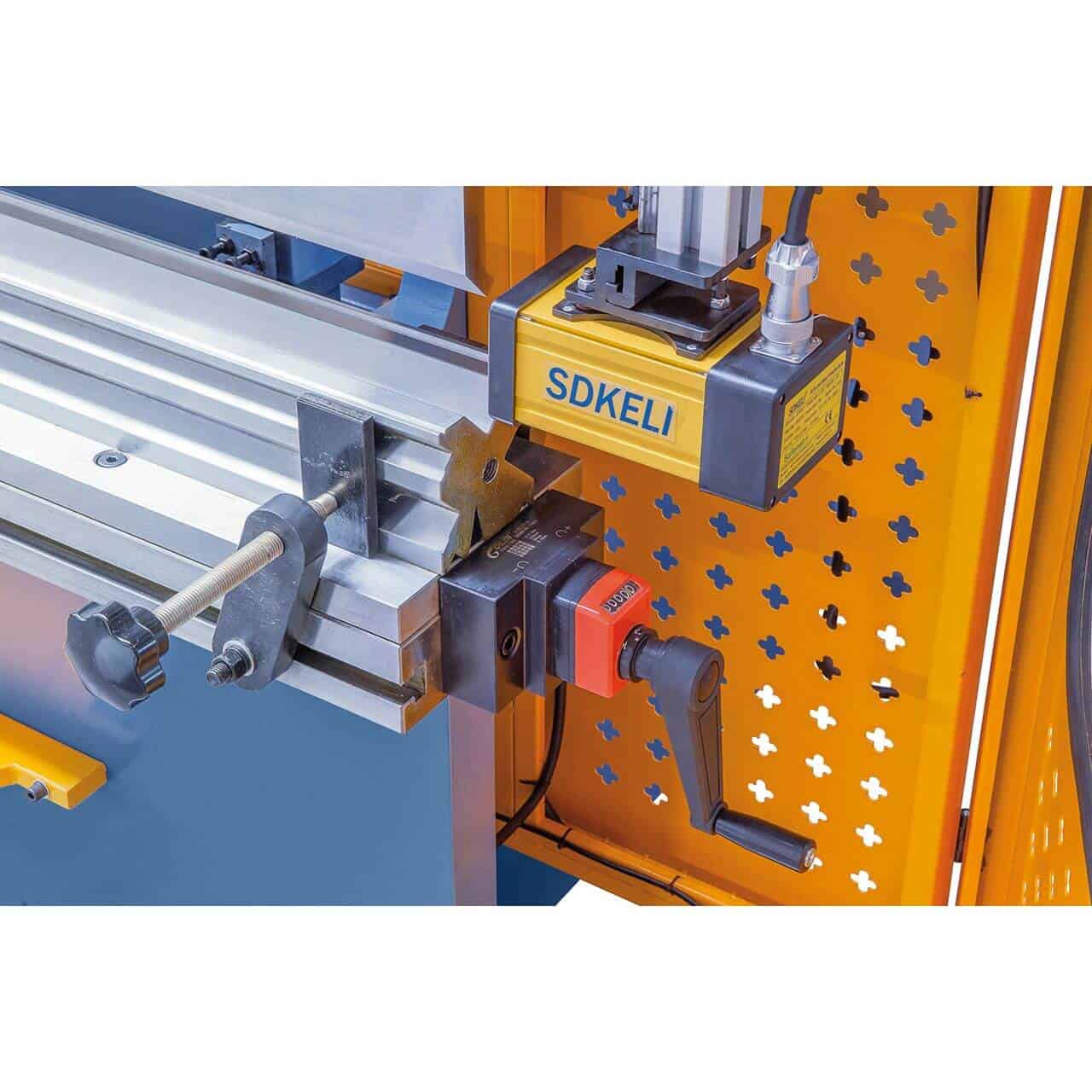

Varnostni sistem SDKELI

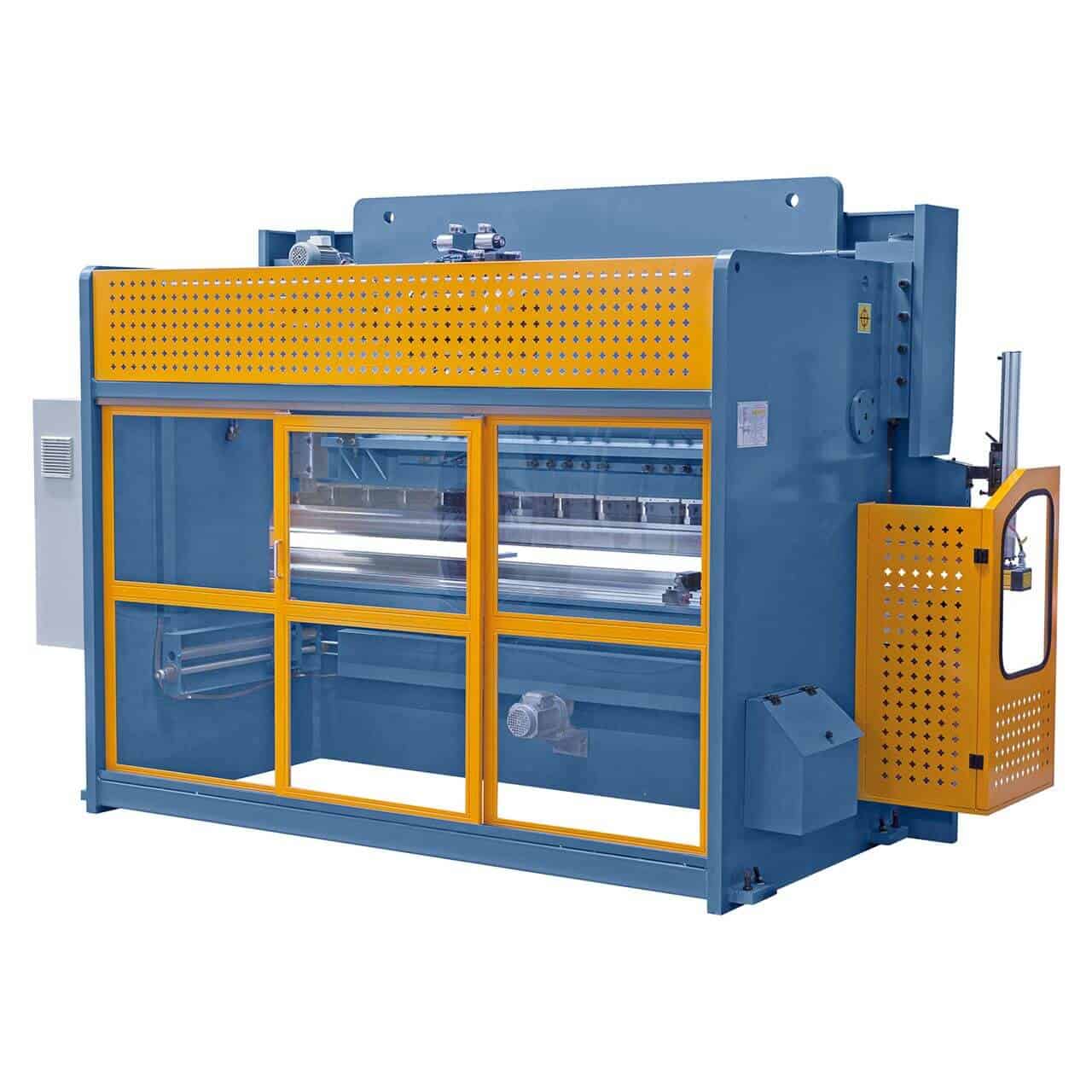

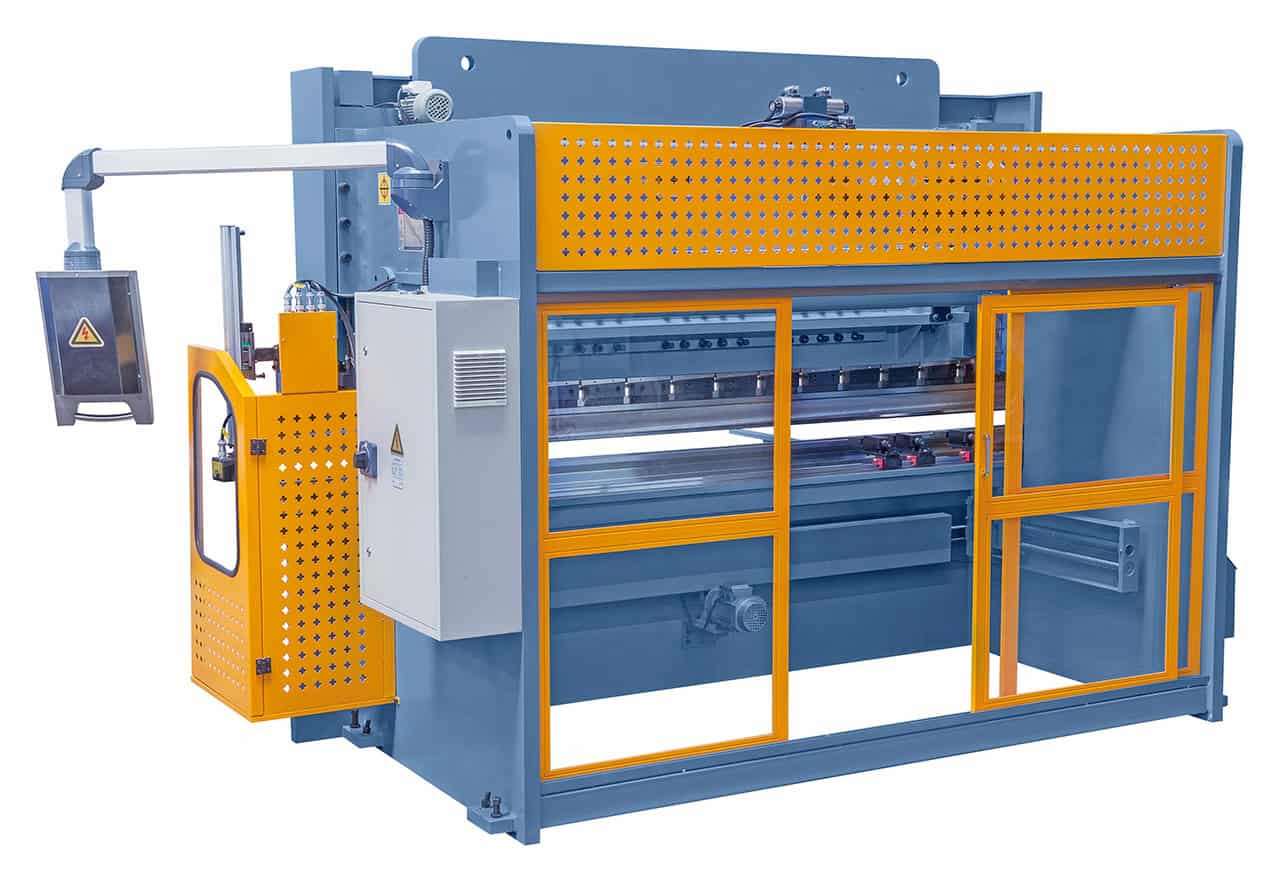

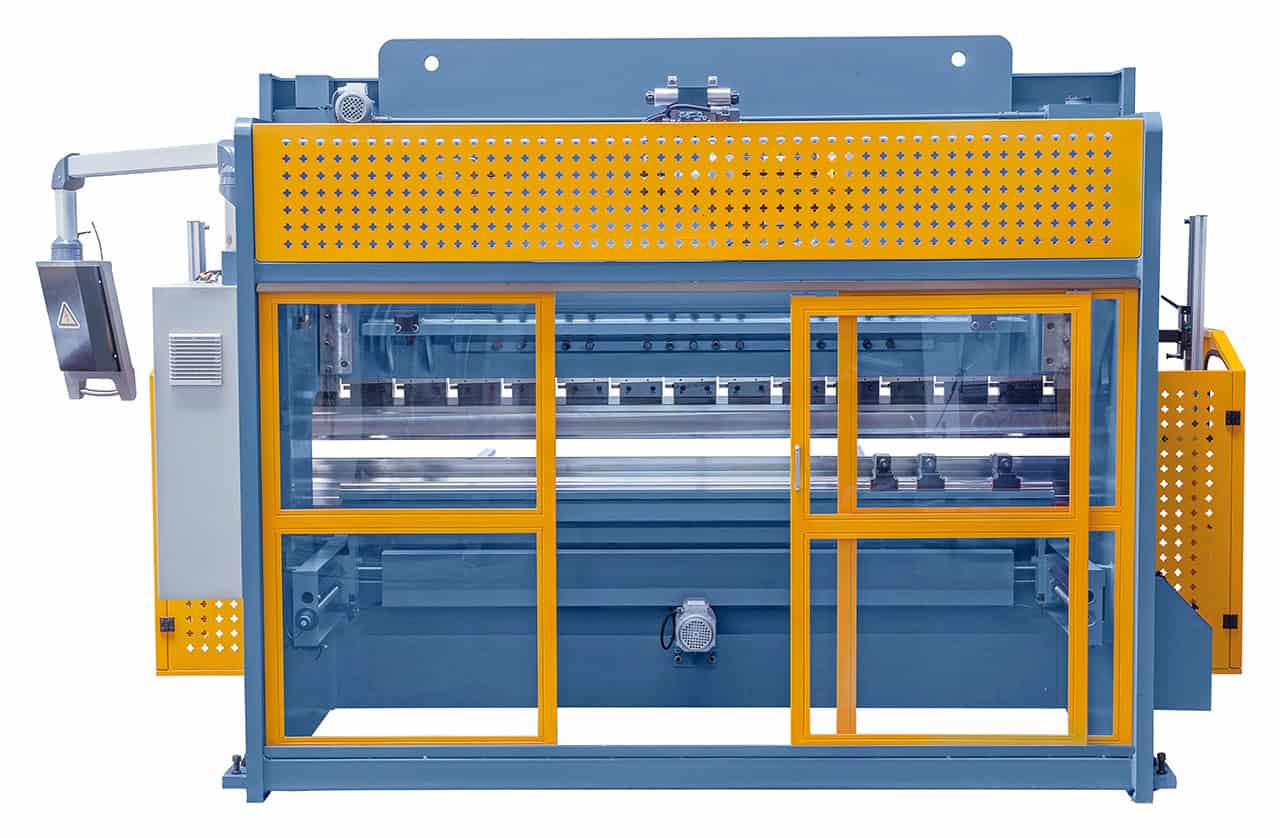

Stranska zaščitna rešetka
Krmilna stopalka z zasilnim izklopom

Logistika

Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Originalni rezervni deli so na voljo s odpremo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Pogosto zastavljena vprašanja

Kako izračunate potrebno upogibno silo?

Osnovna formula: F (kN) = (8 × debelina² × trdnost × dolžina) / odprtina V. Za jeklo S235 (400 N/mm²) z V = 8 × debelina: F ≈ 50 kN/m za vsak mm debeline. Primer: 2 mm nad 2000 mm → približno 200 kN (20T). AKPL je treba izbrati z nazivno silo, ki je vsaj 20 % višja od izračunane sile. Za različne materiale ali kompleksne geometrije se za preverjanje obrnite na Krollit.

Kakšna je največja debelina nerjavečega jekla z AKPL?

Nazivna nosilnost se nanaša na jeklo S235 (400 N/mm²). Pri nerjavnem jeklu AISI 304 (620 N/mm²) se nosilnost zmanjša za 35–40 %. Pri aluminiju 5052 (195 N/mm²) se poveča za 50 %. Za specifične materiale se obrnite na Krollit.

Ali so luknjači in matrice zamenljivi s tistimi drugih proizvajalcev?

Upogibne stiskalnice AKPL uporabljajo standardne evropske priključke za luknjače (orodja Wila/Wilson). Združljivost z orodji drugih proizvajalcev je treba preveriti za vsak primer posebej – za zagotovitev pravilnih vpenjalnih sil in varnosti je bolje uporabiti originalne luknjače in matrice Bernardo. Za razpoložljivost specifičnih orodij se obrnite na Krollit.

Ali je zadnji omejevalnik motoriziran ali ročni?

Odvisno od različice. Osnovni modeli AKPL imajo ročni zadnji omejevalnik z nastavitvijo vijaka. Različice z integriranim NC imajo motoriziran zadnji omejevalnik, ki ga stroj samodejno namesti. Preverite tehnični list za določen model.

So na voljo rezervni deli in servis?

Originalni rezervni deli Bernardo so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
