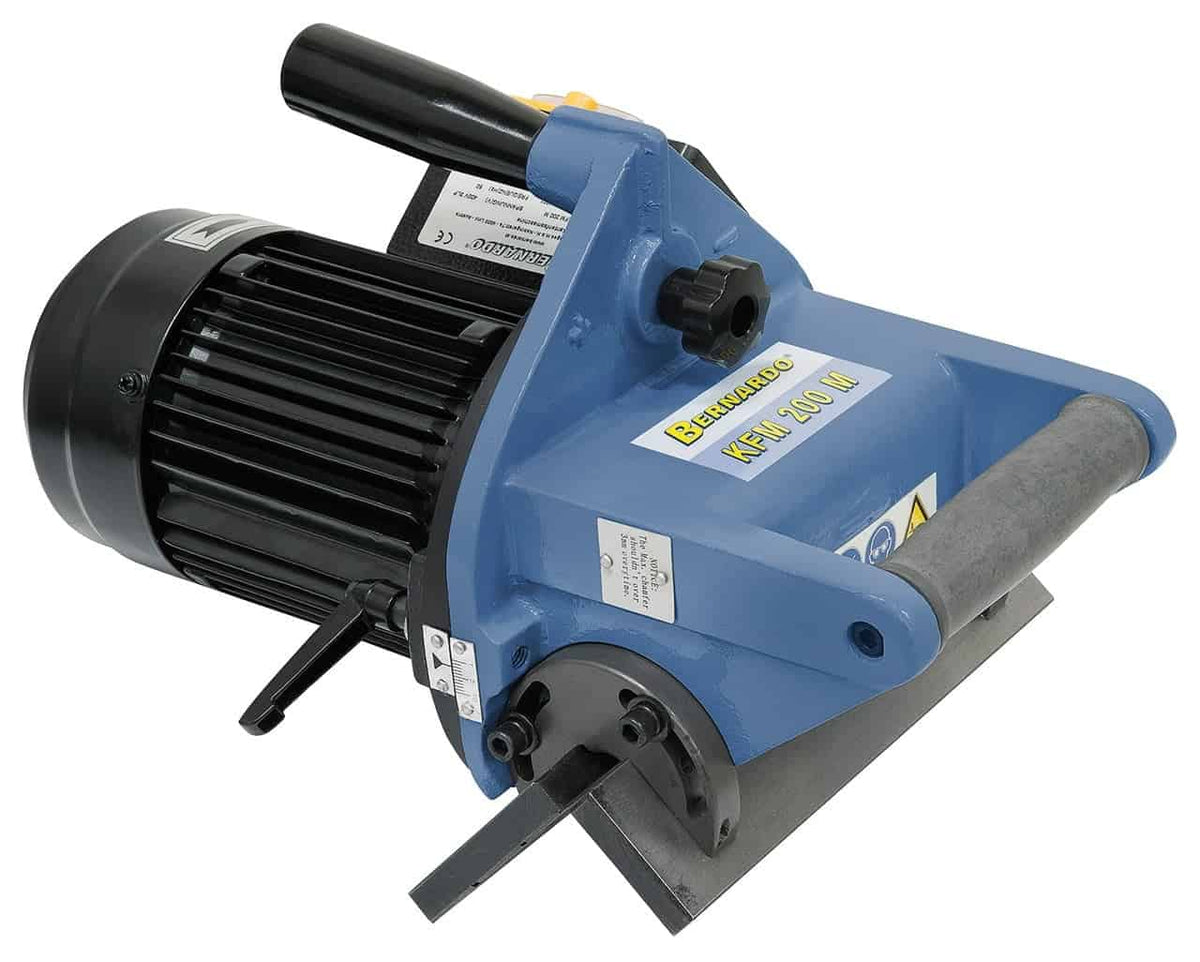

Prenosni stroj za poševno rezanje Bernardo KFM 200 M ponuja širino poševnega roba do 10 mm pri 45°, nastavitev kota od 15° do 45°, 200 mm vodilo za linearno stabilnost, 0,55 kW trifazni 400 V motor in hitrost 2800 vrt/min. Zasnovan je za pripravo varjenih šivov na ploščah, nosilcih in jeklenih profilih s površinami pod kotom 90°. Teža: 11 kg. Izdelano v Avstriji, v Italiji distribuira Krollit kot uradni distributer Bernardo od leta 2007.
-
Širina poševnega reza pri 45°: do 10 mm
-

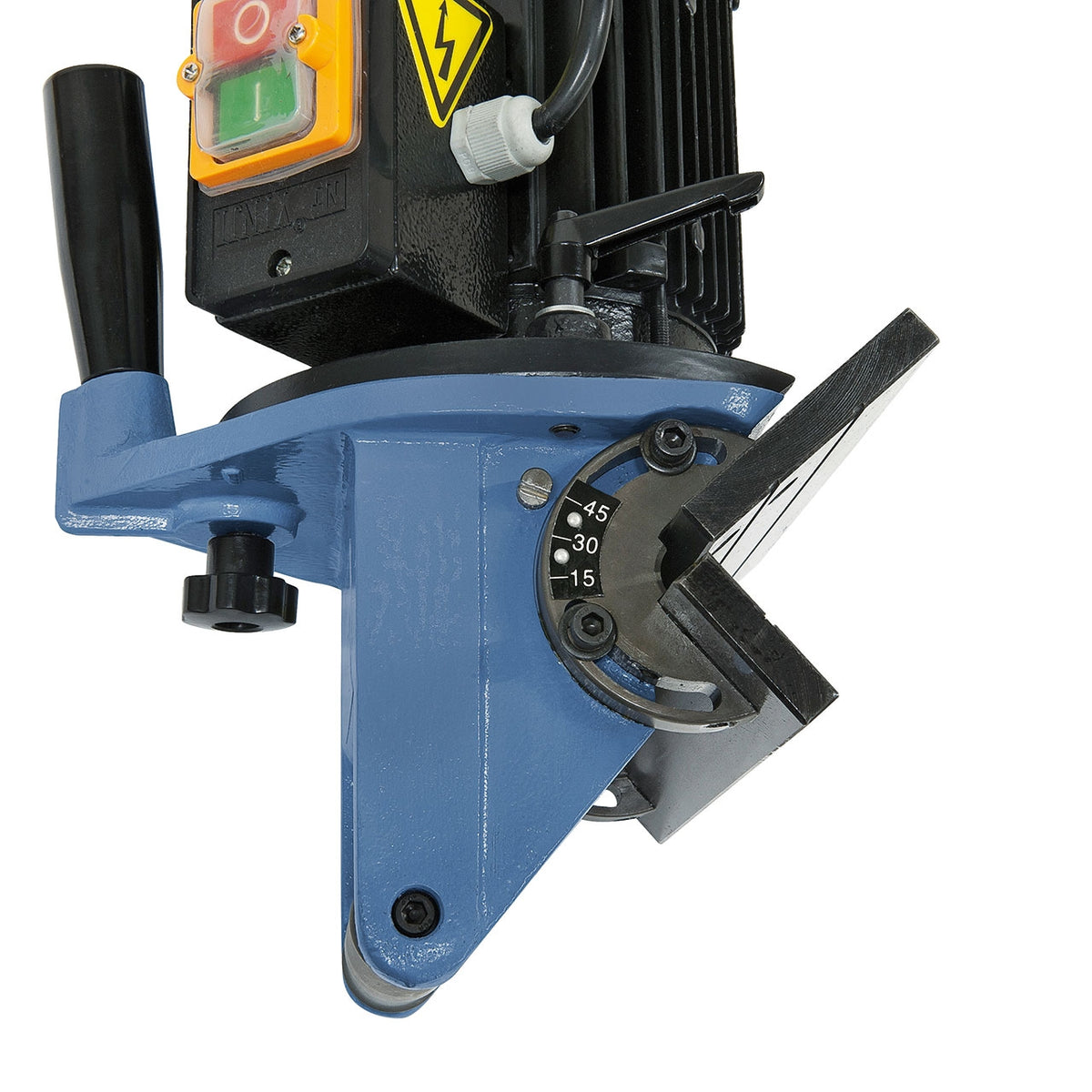

Nastavitev kota poševnega reza: 15° – 45°
-
Vodilna tirnica: 200 mm
-
Hitrost: 2800 vrt/min
-
Motor: 0,55 kW – 400 V trifazni
-
Teža: pribl. 11 kg
Kdo uporablja KFM 200 M in za kaj

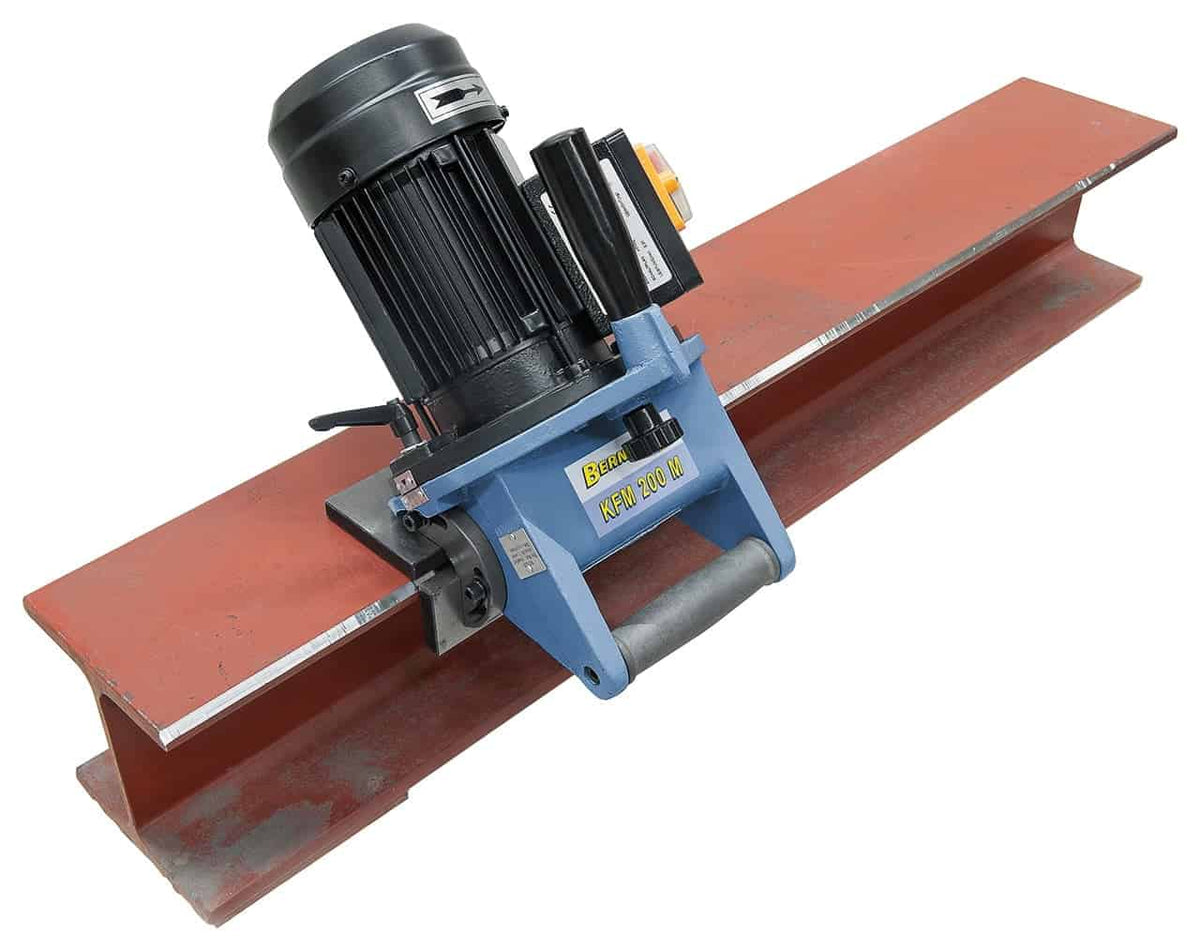

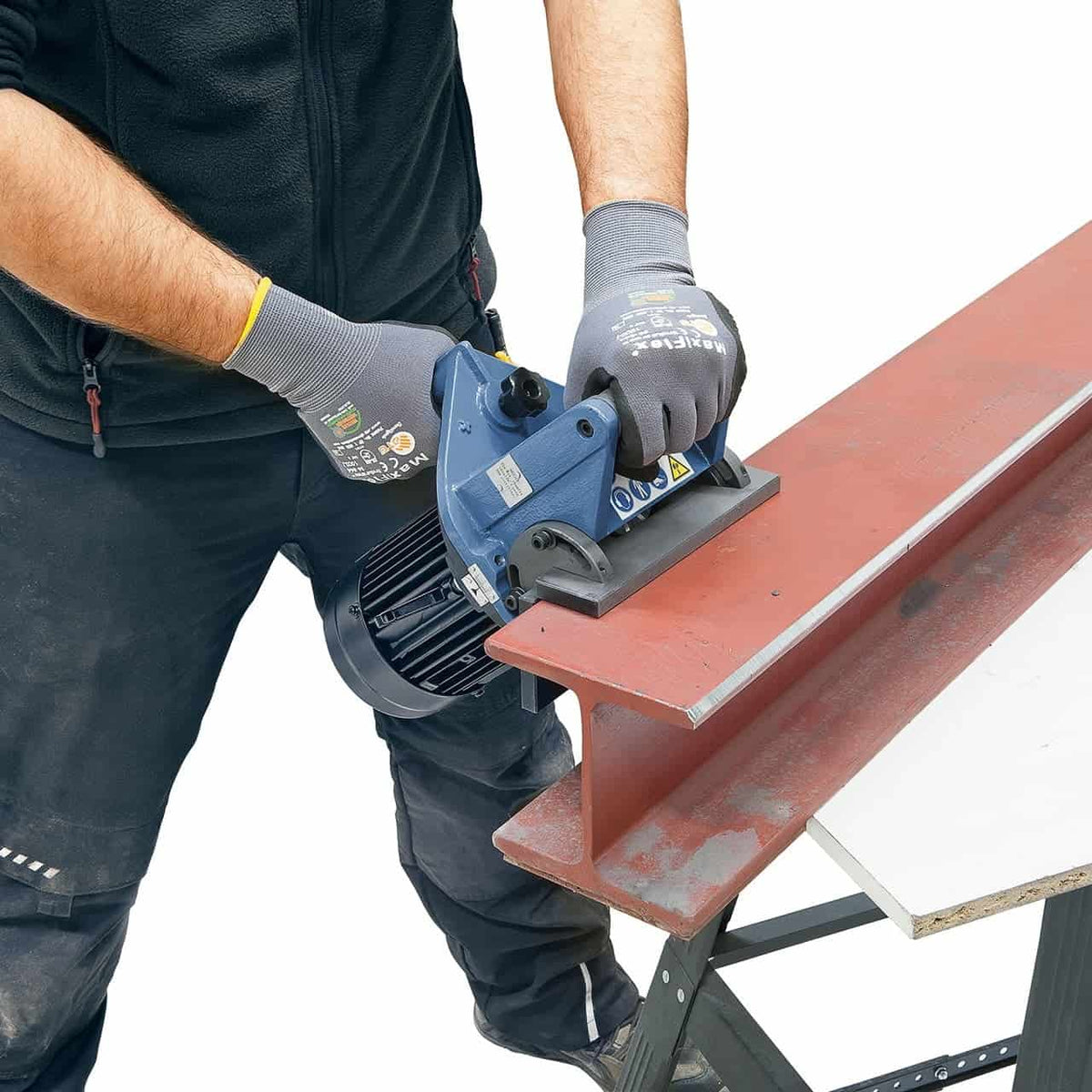

Bernardo KFM 200 M / 400V je profesionalni prenosni stroj za poševno rezanje robov za pripravo varov na jeklenih ploščah, konstrukcijskih nosilcih in profilih z 90° površinami. 200 mm linearna vodilna tirnica omogoča stabilno in ponovljivo drsenje rezkalne glave, kar ustvarja enakomerne poševnosti na dolgih dolžinah brez valovitosti ali izboklin, značilnih za stroje za poševno rezanje s prostim ročajem. Nastavitev kota 15°-45° omogoča prilagoditev geometrije poševnine zahtevani vrsti varjenja: odprti koti za varjenje s polnim prebojem, zaprti koti za polnilne vare. V delavnicah strank Krollit izberejo delavnice za izdelavo težkih kovin, delavnice za gradnjo jeklenih konstrukcij, ladjedelnice in servisne delavnice, ki zahtevajo natančno poševno rezanje obdelovancev širine do 10 mm.
Njegovo mesto v ponudbi Bernardo
KFM 200 M je na voljo v trifazni različici 400 V (ta model) in enofazni različici 230 V. Specifikacije so enake; spremeni se le napajanje. Različica 400 V je zaradi bolj enakomernega navora motorja boljša za neprekinjeno profesionalno uporabo; različica 230 V je očitna izbira za delavnice brez trifaznega napajanja. V ponudbi strojev za poševno rezanje Bernardo zaseda KFM 200 M profesionalni razred za pripravo varjenih šivov na lahkih do srednje velikih kovinskih delih. Pod njim je KFM 100 K (prosti ročaj, poševnina do 4 mm) za hitro končno obdelavo; Nad njim so industrijski stroji za poševno rezanje s širino poševnine nad 15 mm in vodilnimi tirnicami do 500 mm. Za večino mizarskih delavnic, ki redno varijo, je KFM 200 M standardni stroj za pripravo.
Logistika in podpora Krollit
Bernardo dostavi v 5–9 delovnih dneh (7 dni na jugu). S težo 11 kg je dostavljen v transportnem kovčku in ga lahko rokuje ena oseba. Originalni nadomestni vložki, brusilne plošče in pribor Bernardo so na voljo na zalogi in odposlani v 3–5 delovnih dneh. Na voljo je italijanska podpora strankam.
Za koga je KFM 200 M?
| Profil |
Združljivost |
Razlog |
| Strastni hobist |
Ni priporočljivo |
Stroj je primeren za profesionalno pripravo varjenja. Zaradi stroškov in trifaznega napajanja 400 V ni primeren za hobi uporabo. |
| Kovinska dela / profesionalno kovačništvo |
Priporočeno |
Poševnina do 10 mm pri 45° z nastavljivim kotom, dimenzioniran je za standardno pripravo varjenih šivov. Vodilna tirnica zagotavlja ponovljivost.
|
| Težka industrijska izdelava |
Primerno |
Za poševnine z efektivno širino več kot 10 mm ali vodilne tirnice z dolžino več kot 200 mm razmislite o industrijskih strojih za poševno rezanje z daljšimi hodi in močnejšimi motorji.
|
Ni primerno za: poševnine širine manj kot 1 mm (stroj je dimenzioniran za poševnine za pripravo varjenih šivov, ne za fino obdelavo; razmislite o KFM 100 K); obdelovanci z ukrivljenimi površinami ali koti, ki niso 90° (zahtevajo stroje za poševno rezanje robov s prostim ročajem); delavnice brez trifaznega napajanja 400 V (izberite KFM 200 M / 230 V).
Zmogljivost poševnega rezanja
| Specifikacija |
Vrednost |
| Širina poševnega rezanja pri 45° |
10 mm |
| Nastavitev kota poševnega rezanja |
15° – 45° |
| Dolžina vodilne tirnice |
200 mm |
Hitrost in motor
| Specifikacija |
Vrednost |
| Vrtenje hitrost |
2.800 vrt/min |
| Moč motorja |
0,55 kW |
| Napajanje |
400 V – 50 Hz – trifazno |
Mere in teža
| Specifikacija |
Vrednost |
| Mere stroja (Š × G × V) |
370 × 250 × 230 mm |
| Neto teža |
pribl. 11 kg |
Skladnost
| Specifikacija |
Vrednost |
| Oznaka |
CE |
| Direktiva |
Direktiva o strojih 2006/42/ES |
Standardna oprema

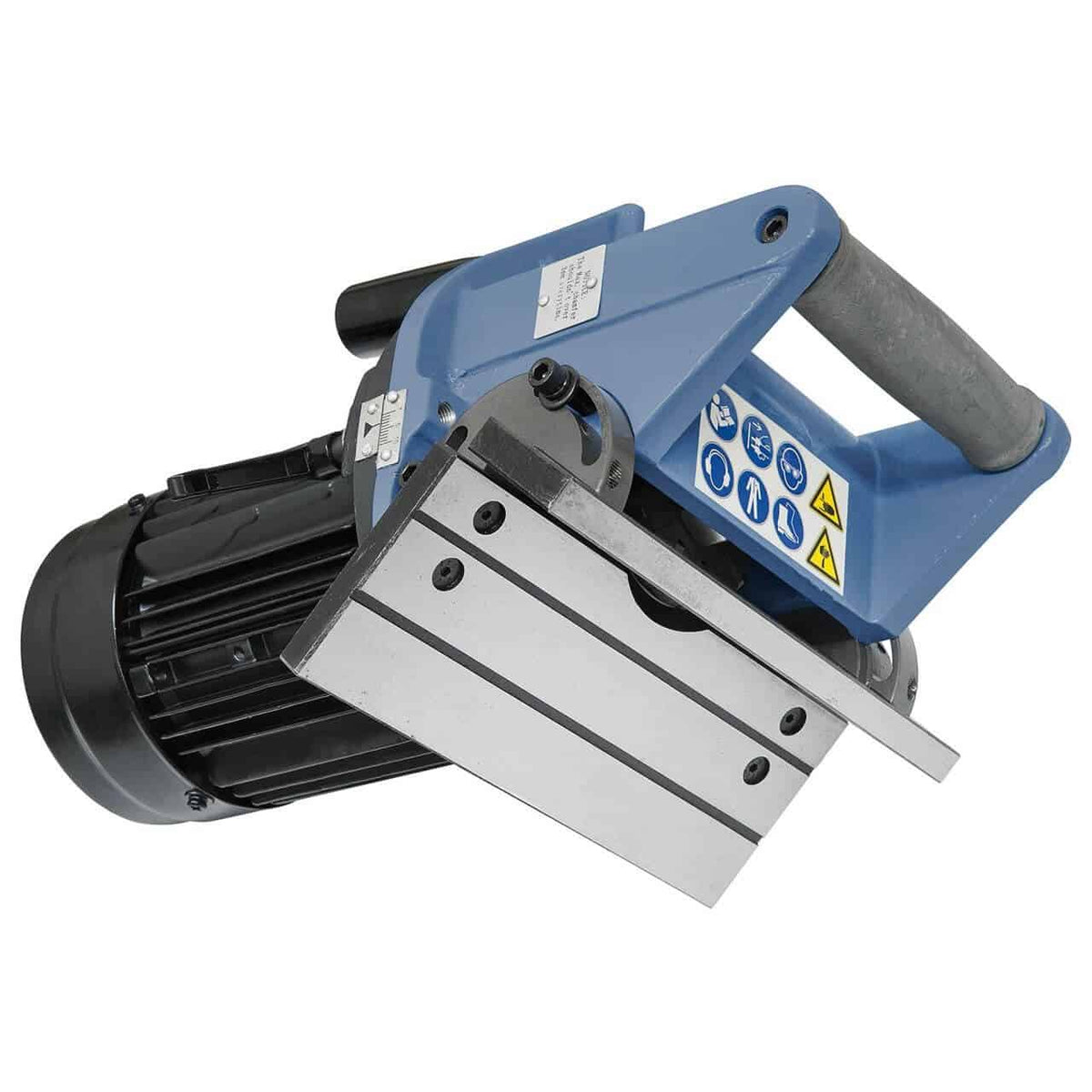

- Vodilna tirnica 200 mm
- Rezkalna glava
- Karbidni vložki
- Komplet orodij
Pogosto zastavljena vprašanja Vprašanja
Ali lahko v več prehodih naredim poševne robove, širše od 10 mm?
Teoretično da, vendar je poravnava med zaporednimi prehodi ključnega pomena in povzroča vizualno nepravilne rezultate. Za poševne robove, širše od 10 mm, razmislite o industrijskih strojih za poševno rezanje z večjo nazivno širino.
Natančnost 200 mm vodilne tirnice je optimizirana za en sam prehod do 10 mm. Več prehodov zahteva ročno poravnavo, kar le redko daje dosledne rezultate brez mikrokorakov. Za ladjedelnice in težka montažna dela s širokimi varjenimi šivi so na voljo industrijski stroji za poševno rezanje z nazivno širino do 25–30 mm v enem prehodu.
Ali nastavitev kota 15°–45° pokriva vse vrste varjenj?
Pokriva veliko večino standardnih varjenj: V pri 60° (30° x 2 poševnina), X pri 60° (30° x 2 dvostranska poševnina), Y in K. Za posebne varjenj s specifičnimi koti preverite zahtevano geometrijo.
Koti poševnine 30°–37,5° (doseženi s prilagoditvami 30°–37,5° na eni strani) so najpogostejši za konstrukcijsko varjenje standardnih jekel. Vari z ozkimi žepi (koti pod 15°) ali odprtimi žepi (koti nad 45°) zahtevajo namensko opremo ali posebne rezalnike.
Kakšna je razlika med KFM 200 M / 400V in / 230V?
Sta identična, razen napajanja: 400V trifazni v primerjavi z 230V enofaznim. Enake specifikacije stožčastega roba, teža, dimenzije in motor z močjo 0,55 kW.
400V trifazna različica ima bolj dosleden navor motorja med dolgotrajno uporabo in bolje obvladuje toploto med intenzivnimi cikli. 230V enofazna različica je izbira za delavnice brez trifaznega napajanja: skoraj enaka zmogljivost med občasno uporabo. Za delavnice, ki imajo na voljo obe liniji, je 400V boljša izbira.
Ali lahko delam tudi na ukrivljenih površinah?
Ne. Vodilna tirnica 200 mm je zasnovana za ravne površine pod kotom 90°. Na ukrivljenih površinah stroj ne drsi gladko, kar povzroči neenakomeren poševni rez.
Za delo na ukrivljenih površinah (posode, rezervoarji, cevasti profili) so potrebni stroji za poševno rezanje s prostim ročajem, kot je KFM 100 K, kjer upravljavec ročno nadzoruje pritisk in hitrost podajanja. KFM 200 M je posebej zasnovan za plošče in nosilce s konstantnim prerezom z ravnimi površinami.
Kako dolgo zdržijo karbidne ploščice?
Pri profesionalni uporabi za pripravo varilnih šivov ploščice zdržijo 100 do 300 linearnih metrov poševnega rezanja na mehkem jeklu, preden jih je treba zavrteti ali zamenjati.
Življenjska doba je odvisna od debeline poševnega roba (10 mm se obrabi 3–4-krat hitreje kot 3 mm), materiala (nerjaveče jeklo skrajša življenjsko dobo za 40–50 %) in hitrosti podajanja. Za intenzivno uporabljena mesta je priporočljivo imeti na zalogi zalogo ploščic. Originalne nadomestne ploščice Bernardo so na voljo na zalogi in se odpremijo v 3–5 delovnih dneh.
