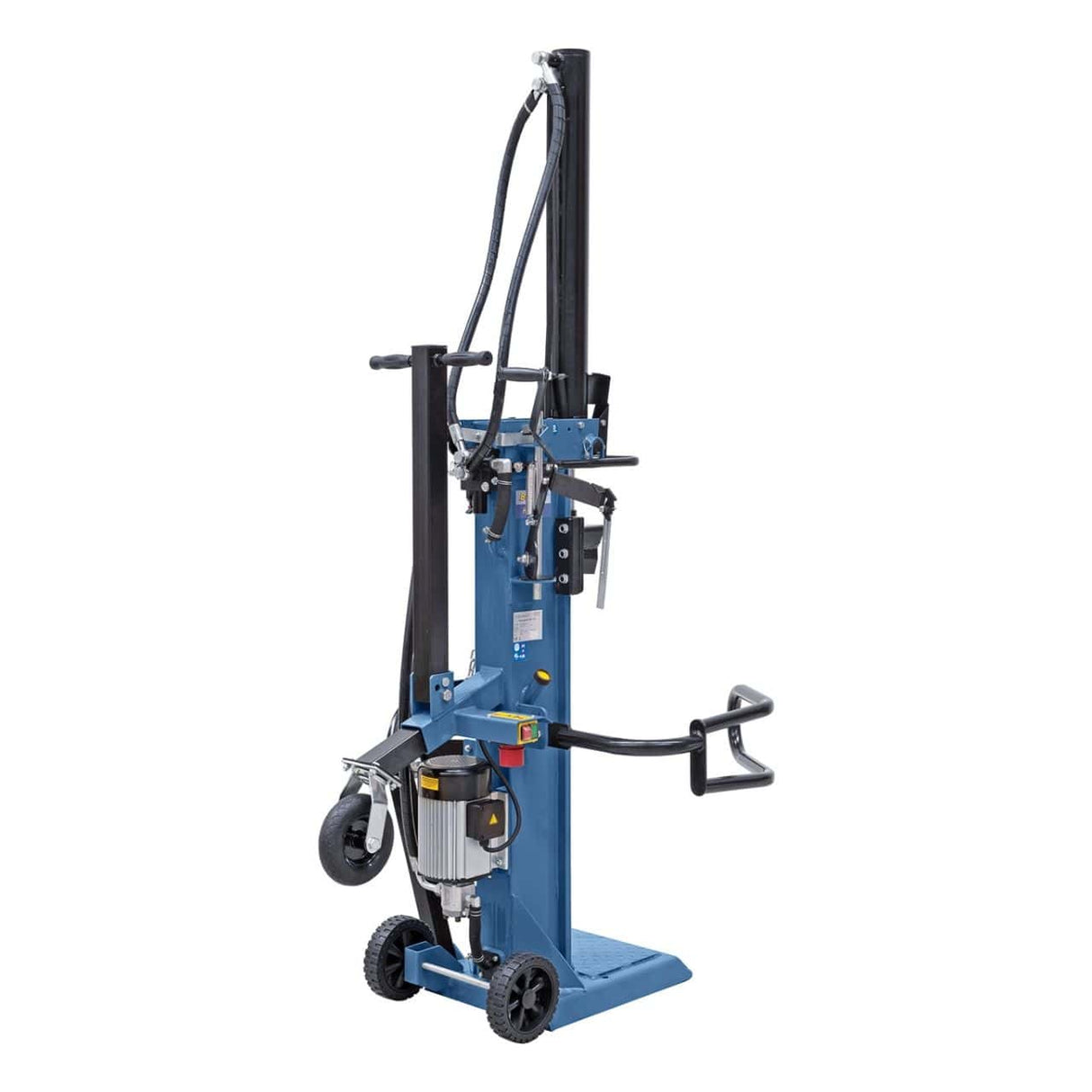

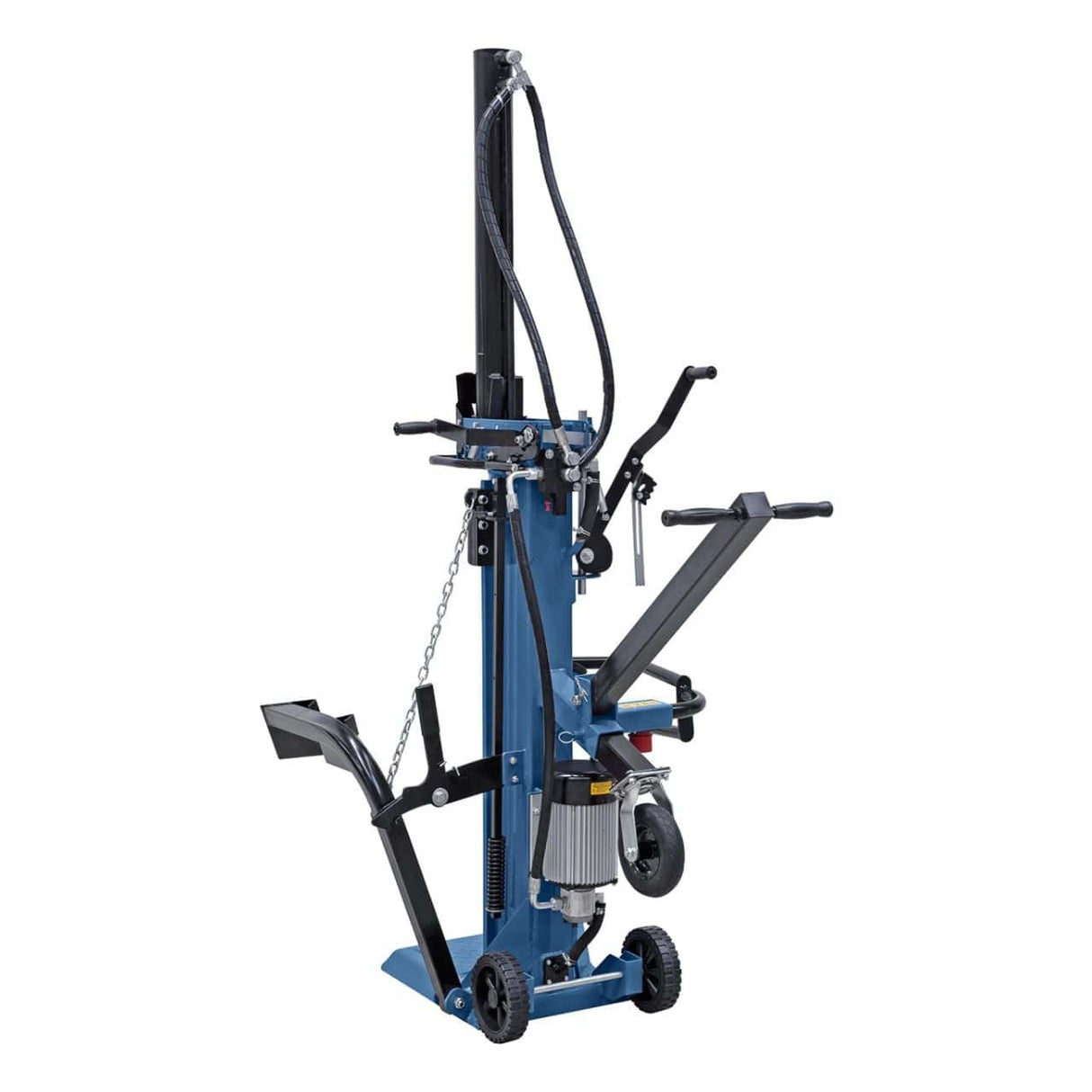

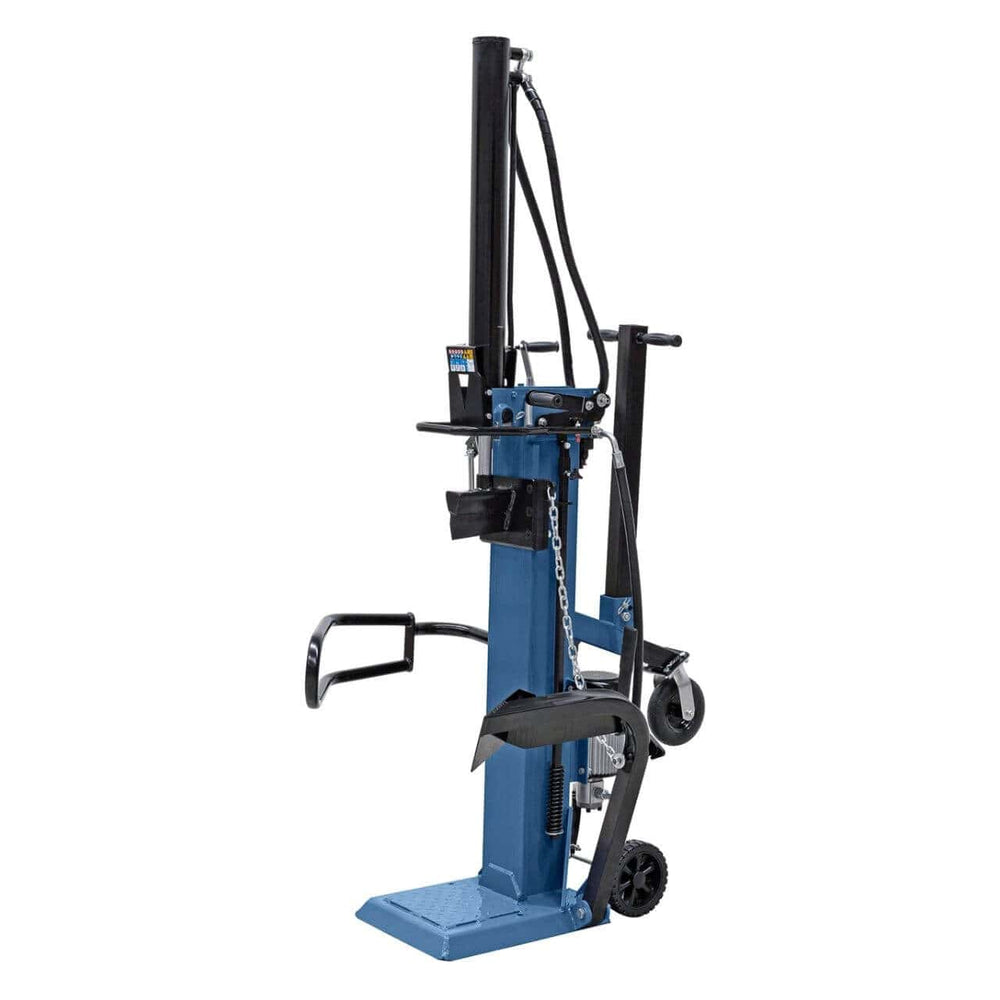

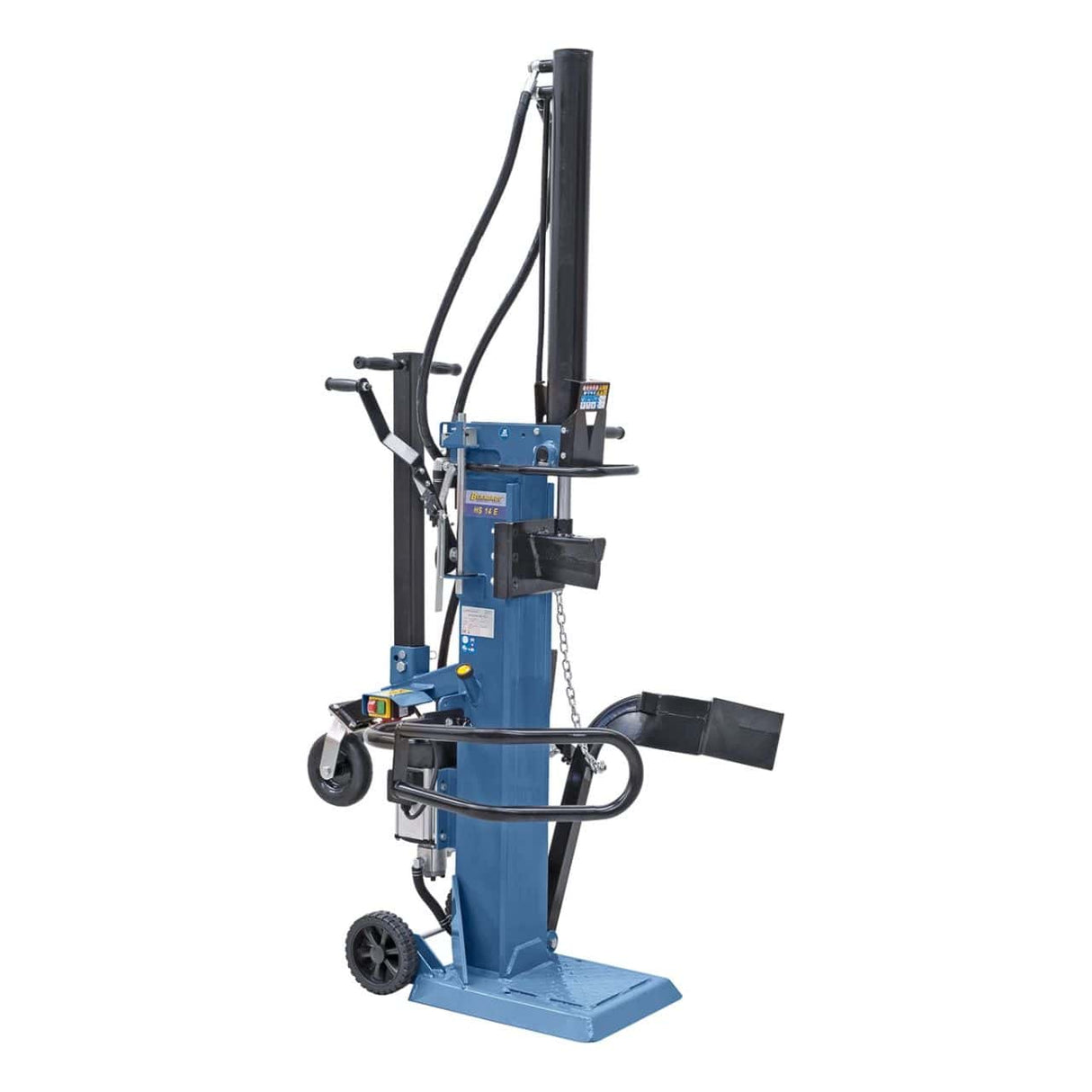

Vertikalni cepilnik hlodov Bernardo HS 14 E je zasnovan za cepljenje hlodov v kmetijstvu, gozdarstvu in za napredne hobiste na srednje velikih hlodih. Ponuja cepilno silo 14 ton, največji hod bata 850 mm, delovno dolžino hlodov od 560 do 1040 mm, električni pogon (3,5 kW motor pri 400 V trifazni napetosti), 7,5-litrski hidravlični rezervoar in hidravlični tlak 24,6 MPa. Ima dvoročno varnostno napravo, ki je skladna z evropskimi predpisi, integriran dvigalnik hlodov za nalaganje težkih hlodov, robusten okvir z nosilnostjo 185 kg s kolesnim transportnim vozičkom in skupne dimenzije 1200 × 1500 × 2300 mm. V Italiji distribuira Krollit kot uradni distributer Bernarda od leta 2007.
-
Cepilna sila: 14 ton
-
Največji hod bata: 850 mm
-
Obdelovalna dolžina hlodov: 560 - 1040 mm
-

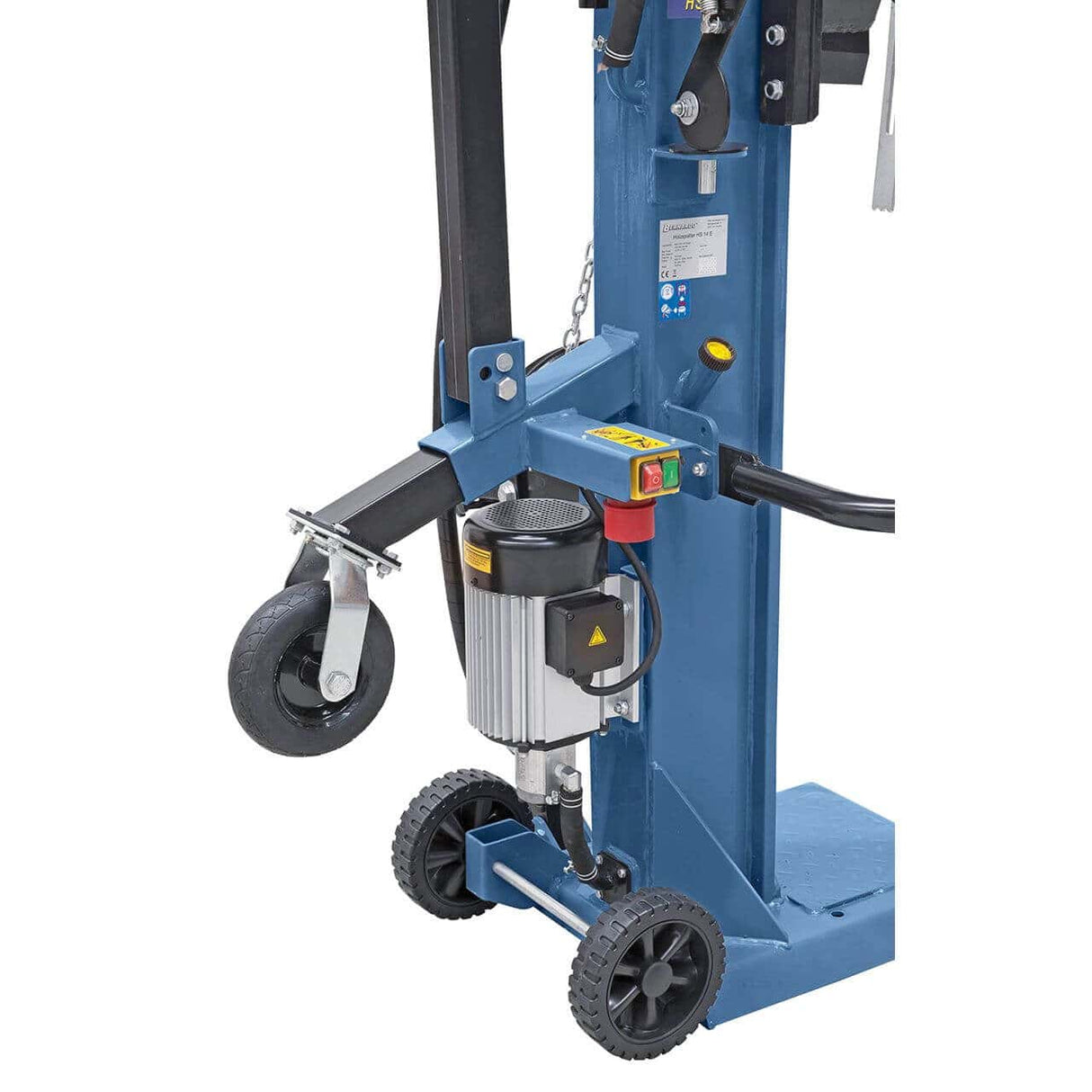

Pogon: Električni 3,5 kW / 400V trifazni
-
Hidravlični rezervoar: 7,5 litra
-
Varnost: Dvoročno upravljanje
-

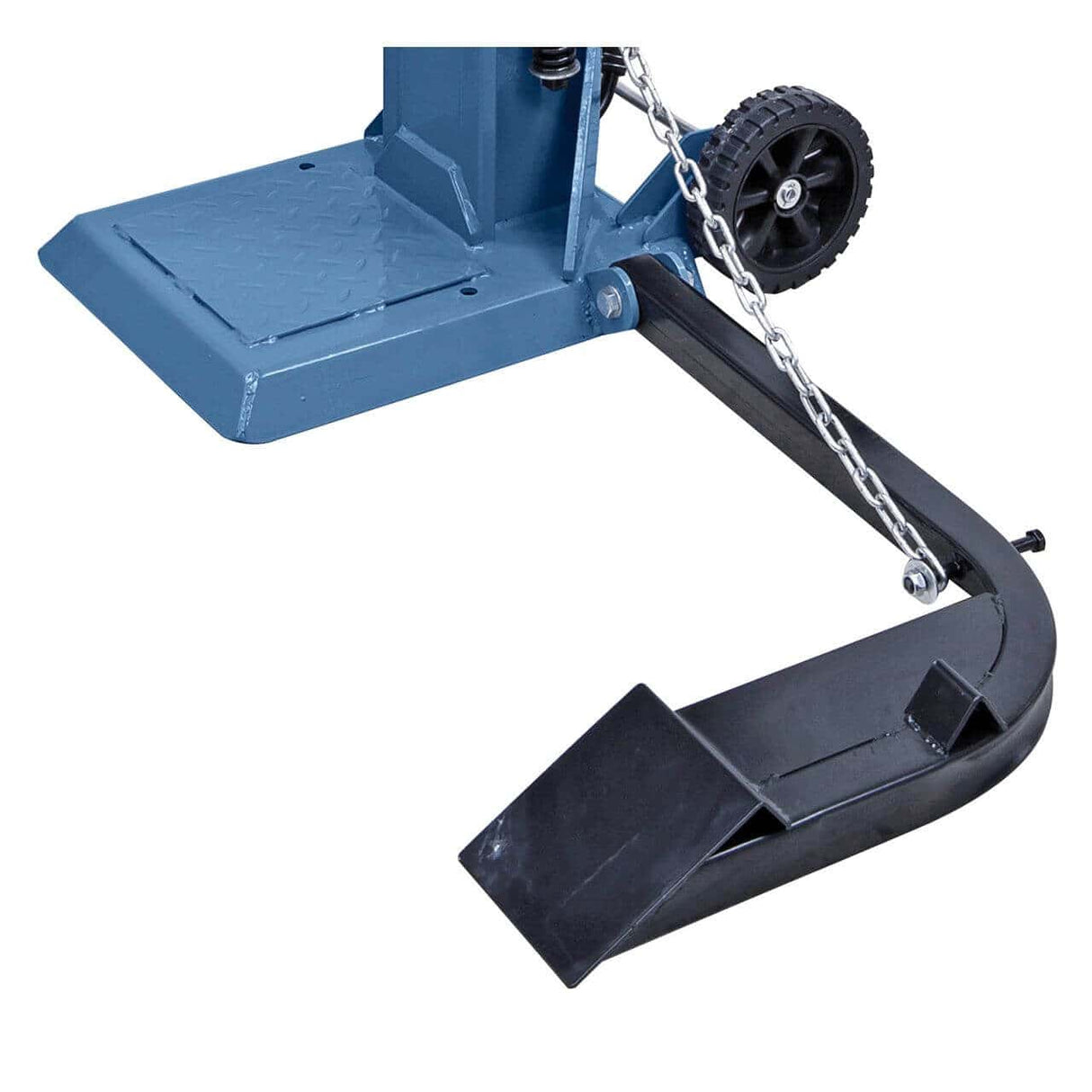

Dvigalo hlodov: Integrirano
-
Teža: pribl. 185 kg
Kdo uporablja HS 14 E in za kaj
Bernardo HS 14 E je vertikalni cepilnik drv, zasnovan za napredne ljubiteljske lesarje, lastnike majhnih gozdov, upravljavce domačih peči na drva in polprofesionalno uporabo. Njegova 14-tonska sila je idealna za mehke lesene hlode (jelka, bor, topol) s premerom do 300 mm in za trdi les (hrast, bukev, kostanj) s premerom do 250 mm. Popolnoma električni pogon (3,5 kW 400 V trifazni) je zasnovan za uporabo v delavnicah, kmetijskih lopah ali dvoriščih s stabilno električno povezavo. Trifazno napajanje 400 V zahteva industrijsko linijo; za uporabo brez trifaznega napajanja razmislite o enofaznih modelih 230 V ali pogonu s kardansko gredjo. Integrirani dvigalnik hlodov je ključna zasnova za težke hlode: dvigne hlode do hidravličnega cilindra, ne da bi moral upravljavec fizično dvigovati hlode, težke od 50 do 100 kg, ročno. Dvoročno upravljanje zahteva obe roki za aktiviranje cilindra, kar odpravlja tveganje zmečkanin rok med cepljenjem. V Krollitovi bazi strank cepilnik hlodov HS 14 E izbirajo napredni ljubitelji kurjenja na drva, lastniki domov s pečmi/kamini, mali gozdarji in upravitelji prenočišč z zajtrkom z ogrevanjem na drva.
Njegovo mesto v ponudbi Bernardo
Ponudba cepilnikov hlodov Bernardo HS je organizirana v 7 modelov glede na silo cepljenja in pogon, združenih v 3 poddružine: Družina E (samo električni): HS 11 E (11 t, enofazni 230 V), HS 14 E (14 t, trifazni 400 V), HS 16 E (16 t, trifazni 400 V); Družina ZE (dvojna: električni + kardanska gred): HS 16 ZE (16 t), HS 22 ZE (22 t), HS 30 ZE (30 t); Družina Z (samo kardanska gred): HS 30 Z (30 t).
Model HS 14 E je samo električni: za uporabo s fiksno električno povezavo. Razlika med HS 11 E (enofazni 230 V) in HS 14 E / HS 16 E (trifazni 400 V) je v razpoložljivi moči: enofazni 230 V je združljiv s standardnimi gospodinjskimi priključki, vendar omejuje moč motorja (3,3 kW); trifazni 400 V omogoča večjo moč (3,5–4,5 kW) in večjo stabilnost pri neprekinjeni obremenitvi. Za uporabo na terenu (gozdovi, oddaljene lokacije) je ustrezna različica ZE pravilno dimenzionirana: HS 16 ZE, električna/PTO alternativa HS 16 E.
Krollit Logistika in podpora
Dostava v Bernardo v 5–9 delovnih dneh (7 dni na jugu). Cepilnik drv HS 14 E, ki tehta 185 kg, se pošilja na zaščitni paleti. Razkladanje priporočata dve osebi in zahteva previdno ravnanje. Integriran voziček na kolesih omogoča enostavno premikanje po razkladanju. Dimenzije: 1200 × 1500 × 2300 mm: preverite razpoložljivo višino vašega skladiščnega prostora (stroj ima spuščajoči se valj za zmanjšanje višine med skladiščenjem). Hidravlično olje, rezervni deli za kline (cepilni klini, vodilo za kline), hidravlične črpalke, ventili in originalni rezervni deli za dvigalke hlodov Bernardo so na voljo na zalogi in se odpremijo v 3–5 delovnih dneh. Na voljo je italijanska podpora strankam.
Za koga je HS 14 E?
| Profil |
Združljivost |
Razlog |
| Hobist z navdušenjem nad obdelavo lesa s pečjo/kaminom |
Priporočeno |
14 t sila, zasnovana za domačo/hobi uporabo. Trifazno napajanje 400 V zahteva industrijski vod. |
| Lastnik majhnega gozdarskega posestva z lastnim gozdarstvom |
Priporočeno |
Obdelava hlodov do Ø 250-300 mm na trdem lesu. Vgrajen dvigalnik hlodov za enostavno nalaganje.
|
| Kmetija z ogrevanjem na drva |
Primerno |
Za občasno zimsko uporabo. Za intenzivno neprekinjeno uporabo razmislite o modelih HS 16/22/30 z večjo močjo.
|
Ni primerno za: delavnice/domove brez trifaznega priključka 400 V (enofazni HS 11 E 230 V je združljiv s katero koli gospodinjsko vtičnico); izključno uporabo na polju (različica ZE s kardansko gredjo je pravilno dimenzionirana); hlode trdega lesa s premerom nad Ø 300 mm (moč 14 t morda ne bo zadostovala; povečajte na HS 16/22/30); uporabo v zaprtih prostorih brez prezračevanja (pri daljši uporabi je priporočljivo ustrezno prezračevanje, tudi če električni stroj ne proizvaja hlapov); uporabo s strani osebja, ki ni usposobljeno za varnost (cepilnik drv je nevaren stroj: obvezna je dvoročna varnost).
Cepilna zmogljivost
| Specifikacija |
Vrednost |
| Največja sila cepljenja |
14 ton |
| Obdelovalna dolžina hloda |
560 - 1040 mm |
| Največji hod bata |
850 mm |
Hitrost
| Specifikacija |
Vrednost |
| Hitrost naprej (delovno) |
4,2 cm/s |
| Hitrost povratka |
5,2 cm/s |
Hidravlični sistem
| Specifikacija |
Vrednost |
| Prostornina hidravličnega rezervoarja |
7,5 litra |
| Hidravlični tlak |
24,6 MPa |
| Hidravlične črpalke |
Visoka kakovost za neprekinjeno delovanje uporaba |
Motor
| Specifikacija |
Vrednost |
| Vrsta pogona |
Električni |
| Moč motorja (S6 40 %) |
3,5 kW |
| Napetost |
400 V trifazni |
Varnost
| Specifikacija |
Vrednost |
| Krmilni sistem |
Dvoročno upravljanje |
| Dvigalo hlodov |
Integrirano |

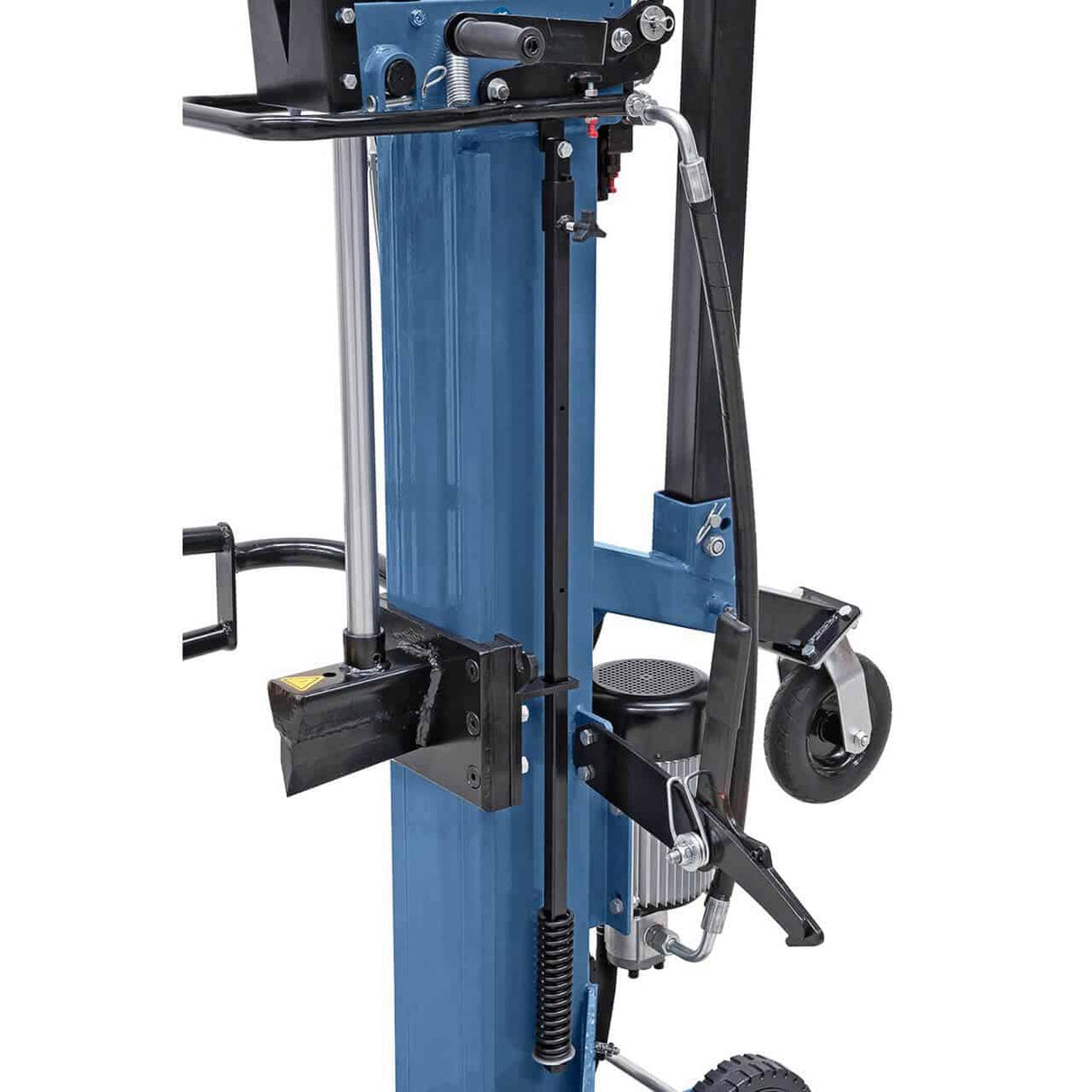

| Vodilo za kline |
Trdno in natančno |
Dimenzije in teža
| Določite |
Vrednost |
| Dimenzije stroja (D × Š × V) |
1200 × 1500 × 2300 mm |
| Teža |
pribl. 185 kg |
Skladnost
| Specifikacija |
Vrednost |
| Oznaka |
CE |
| Direktiva |
Direktiva o strojih 2006/42/ES |
Standardna oprema
- Vertikalni cepilnik hlodov Bernardo HS 14 E
- Vgrajeno dvigalo hlodov
- Vozič s kolesi za prevoz
- Dvoročni varnostni sistem
- Trdno klinasto vodilo in natančnost
- Priročnik za uporabo in varnost v italijanščini
- Uradna garancija Bernardo
Pogosto zastavljena vprašanja
Koliko časa traja tipično cepljenje?
Za srednje velike hlode (Ø 200–300 mm) popolno cepljenje običajno traja 8–15 sekund: 3–5 sekund za premikanje bata (pri nazivni hitrosti 4,2 cm/s), 2–5 sekund za cepljenje lesa in 3–5 sekund za vrnitev. Za večje hlode ali trdi les je ta čas daljši.
Za masovno proizvodnjo (npr. priprava drv za zimsko sezono) je tipična zmogljivost 200–400 hlodov/uro z izkušenim upravljavcem. Integrirani dvigalnik hlodov znatno zmanjša utrujenost pri težkih hlodih in podaljša dnevni čas delovanja. Za profesionalno proizvodnjo v velikih količinah, več kot 500 hlodov/uro, razmislite o avtomatskih ali polavtomatskih industrijskih cepilnikih hlodov.
Kako deluje dvoročna varnostna naprava?
Sistem zahteva sočasno delovanje dveh krmilnih ročic (ene v vsaki roki) za aktiviranje hidravličnega bata. Če se ena ročica sprosti, se bat takoj ustavi. Ta funkcija je v Evropi zakonsko predpisana v skladu z Direktivo o strojih 2006/42/ES za cepilnike drv.
Cilj je odpraviti tveganje zmečkanine rok: z dvoročno varnostno napravo sta obe roki upravljavca na ročicah, stran od cepilnega klina in hloda. Evropski predpisi izrecno prepovedujejo cepilnike drv brez dvoročne varnostne naprave. OPOZORILO: Obhod varnostnega mehanizma (npr. z uporabo uteži na ročici) je nezakonit in predstavlja tveganje za resne poškodbe; ni nikoli sprejemljivo.
Ali lahko cepim hlode z grčami ali vejami?
Da, vendar previdno. 14-tonska sila brez težav obvladuje standardne zelene hlode; Hlodi z velikimi grčami, stranskimi vejami, vilicami ali suho dozorelim lesom zahtevajo večjo silo in lahko zahtevajo več prehodov ali premestitev.
Za posebej zahtevne hlode: pred cepljenjem zmanjšajte velikost hloda (žagajte na 30–50 cm namesto na 80–100 cm), hlod namestite tako, da klin vstopi v najmehkejšo točko (ne v grčo), in cepite postopoma brez sile. Za profesionalno uporabo z velikimi, grčastimi industrijskimi hlodi razmislite o modelih z večjo trdnostjo: HS 14 t je primeren za tipične hlode, medtem ko modeli z večjo trdnostjo obvladajo ekstremne primere.
Ali je treba hidravlično olje redno menjati?
Da. Za vsakodnevno profesionalno uporabo je priporočljiva menjava hidravličnega olja vsakih 200–300 ur dejanskega dela (običajno 1–2-krat letno pri intenzivni uporabi). Rezervoar sprejme 7,5 litra.
Priporočeno hidravlično olje: ISO VG 32 ali ISO VG 46 za standardno uporabo (za natančne specifikacije preverite priročnik). Popolna zamenjava vključuje izpust starega olja, čiščenje rezervoarja, zamenjavo hidravličnega filtra (če je primerno) in polnjenje z novim oljem. Za občasno hobi uporabo olje običajno zdrži 2-3 leta, preden ga je treba zamenjati. Originalno hidravlično olje Bernardo ali komercialni ekvivalenti (Shell Tellus, Mobil DTE, Total Azolla) so na voljo pri standardnih industrijskih dobaviteljih.
Kako se prevaža cepilnik drv HS 14 E?
Integrirano kolesno podvozje omogoča enostavno premikanje na kratkih razdaljah (dvorišče, lopa, polje). Za cestni prevoz (tovornjak, prikolica) teža 185 kg zahteva previdnost: nalaganje z rampo ali žerjavom in varno pritrditev med prevozom.
Za prevoz med kmetijskimi/gozdarskimi lokacijami je priporočljiva namenska kmetijska prikolica. Spuščalni valj (pri modelih E/ZE) zmanjša višino v transportnem položaju: delovne dimenzije stroja so 1200 × 1500 × 2300 mm; za transport je mogoče stroj znižati. Različici Z in ZE s 3-točkovnim priklopom je mogoče neposredno priključiti na traktor za premikanje po polju.
