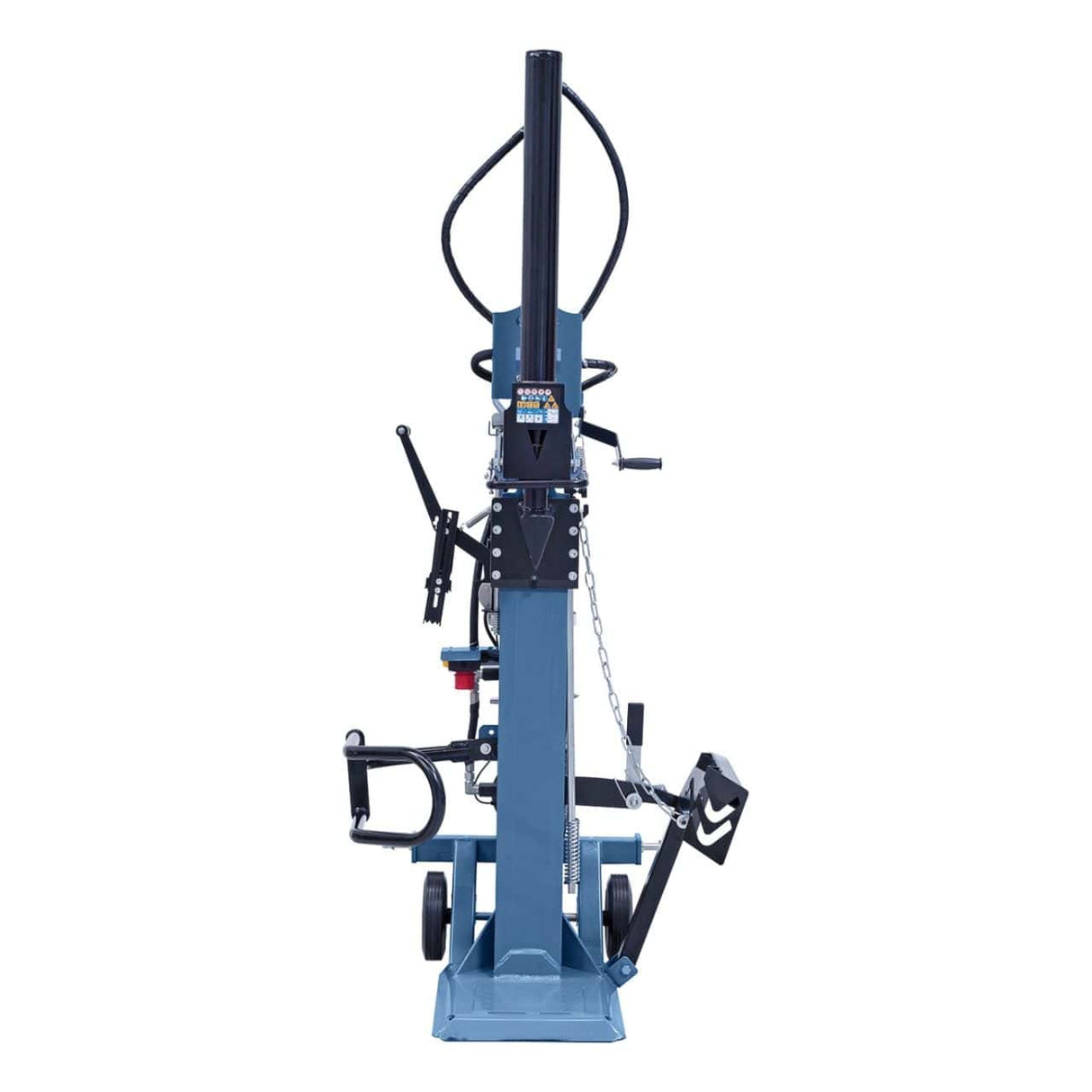

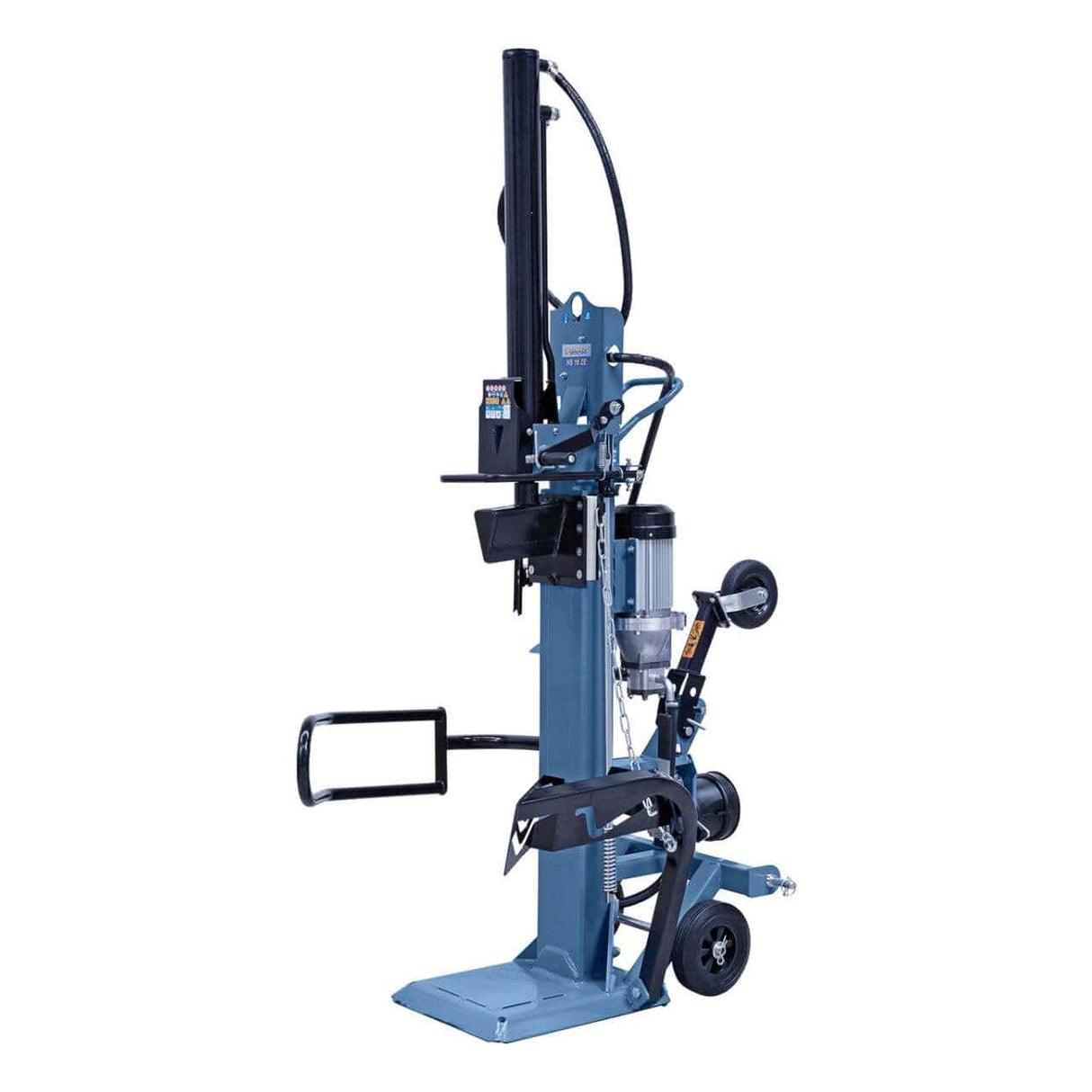

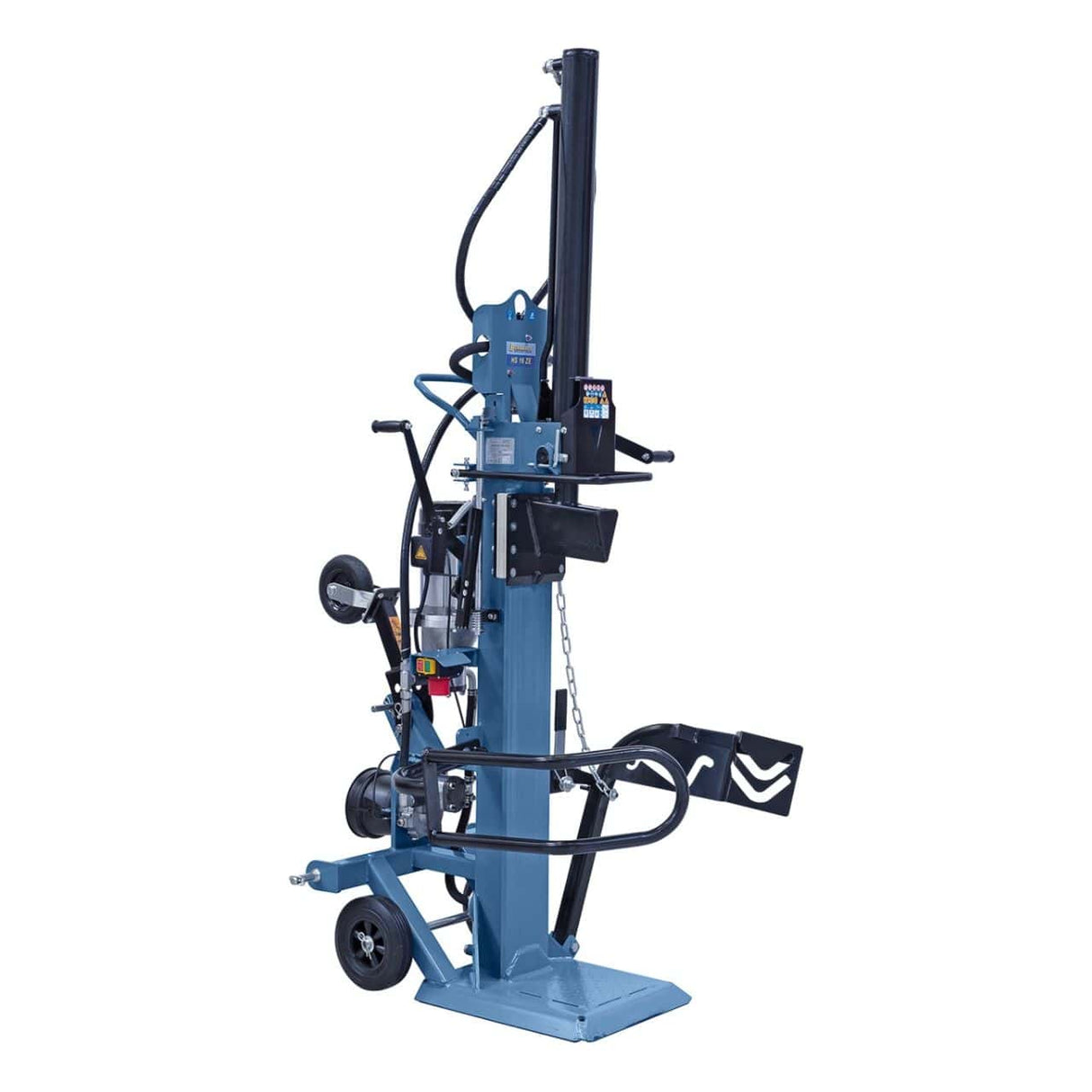

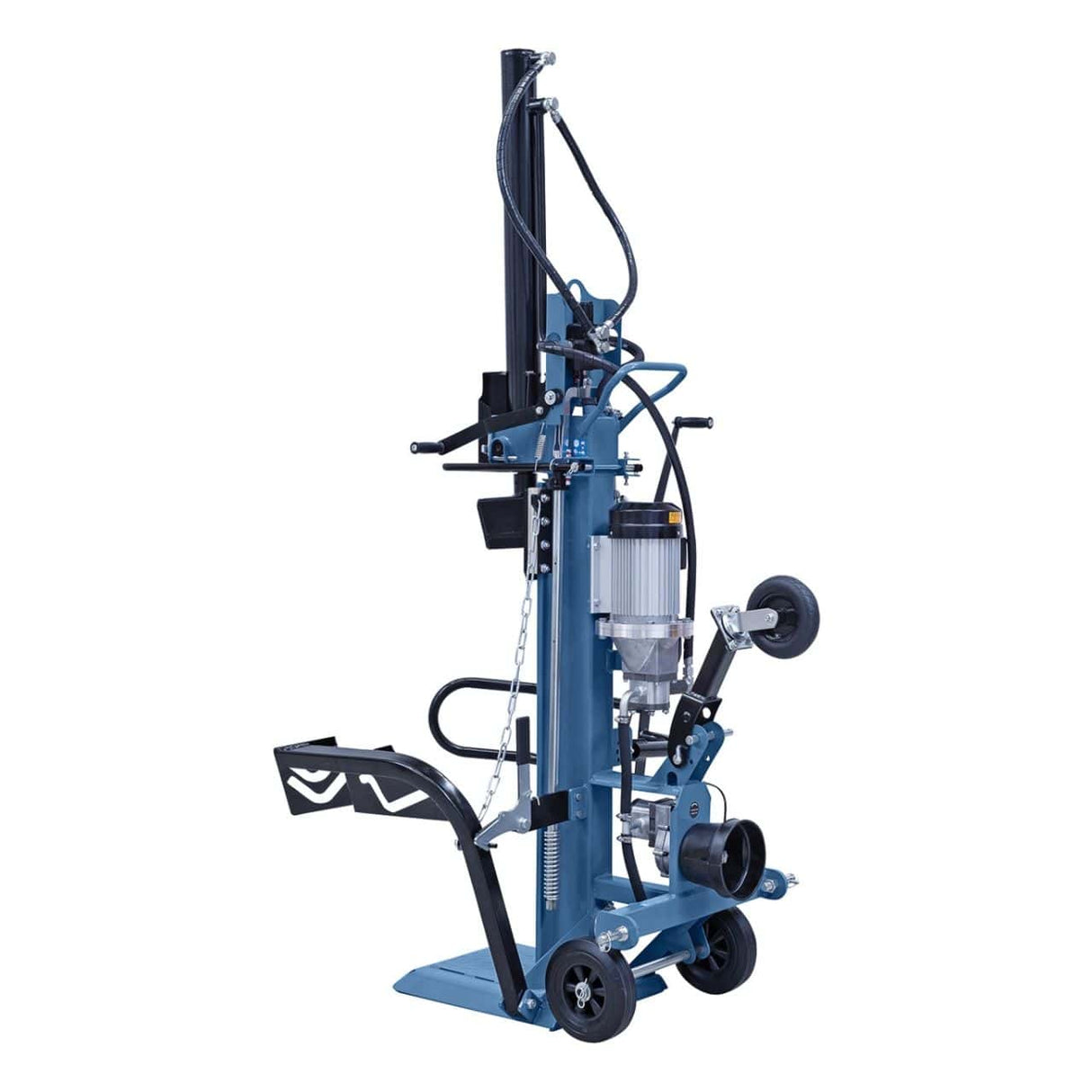

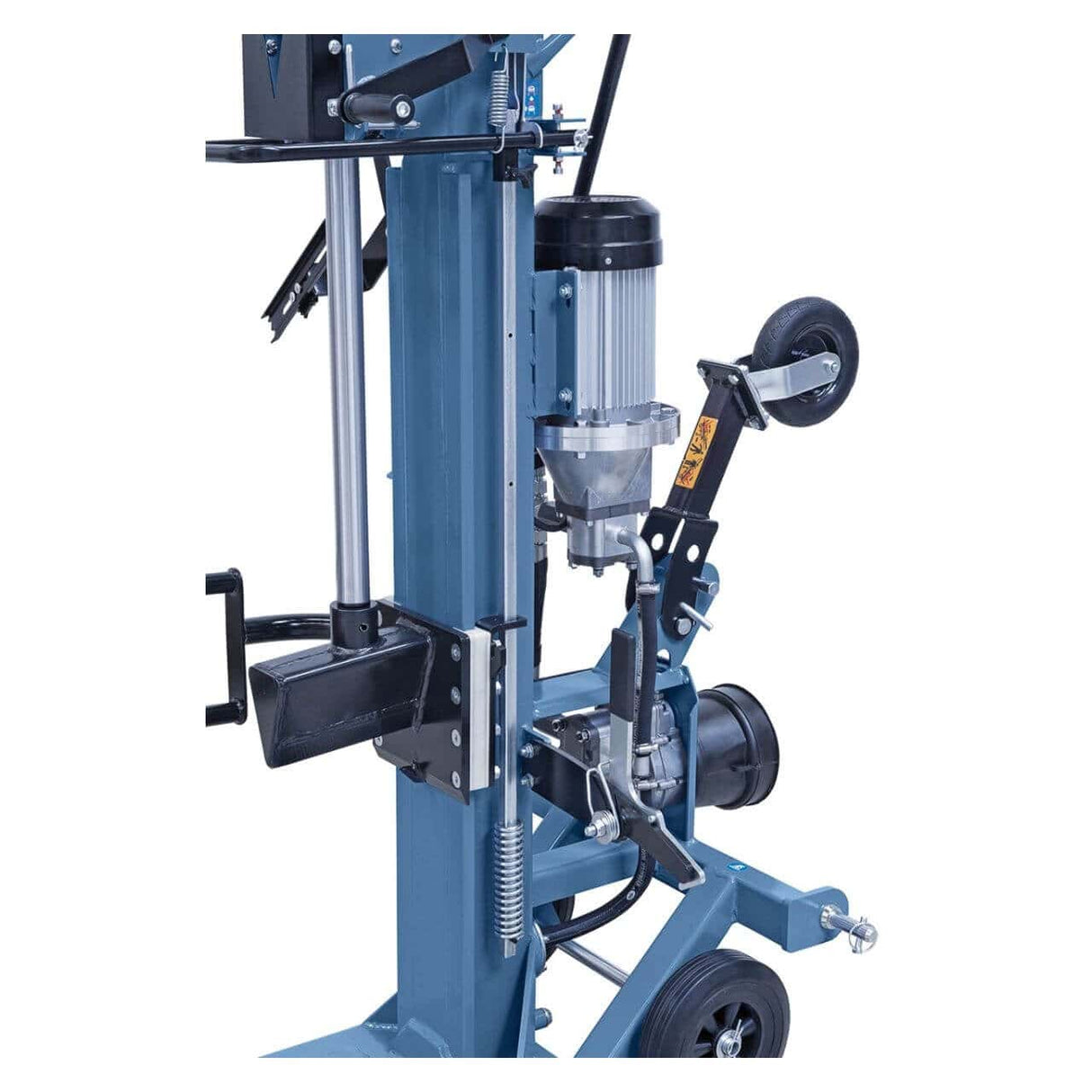

Vertikalni cepilnik drv Bernardo HS 16 ZE je zasnovan za kmetijsko in gozdarsko uporabo ter za profesionalno uporabo pri srednje velikih in velikih hlodih. Ponuja silo cepljenja 16 ton, največji hod bata 948 mm, dolžino hlodov do 1100 mm, dvojno napajanje: trifazni elektromotor z močjo 4,5 kW in napetostjo 400 V ali kardansko gred za uporabo s traktorjem in 18-litrski hidravlični rezervoar. Ima dvoročno varnostno napravo, ki je skladna z evropskimi predpisi, integriran dvigalnik hlodov za nalaganje težkih hlodov, robusten okvir z težo 277 kg s kolesnim transportnim vozičkom in skupne dimenzije 1400 × 1500 × 2500 mm. V Italiji distribuira Krollit kot uradni distributer Bernarda od leta 2007.
-
Cepilna sila: 16 ton
-
Največji hod bata: 948 mm
-
Obdelovalna dolžina hlodov: do 1100 mm
-

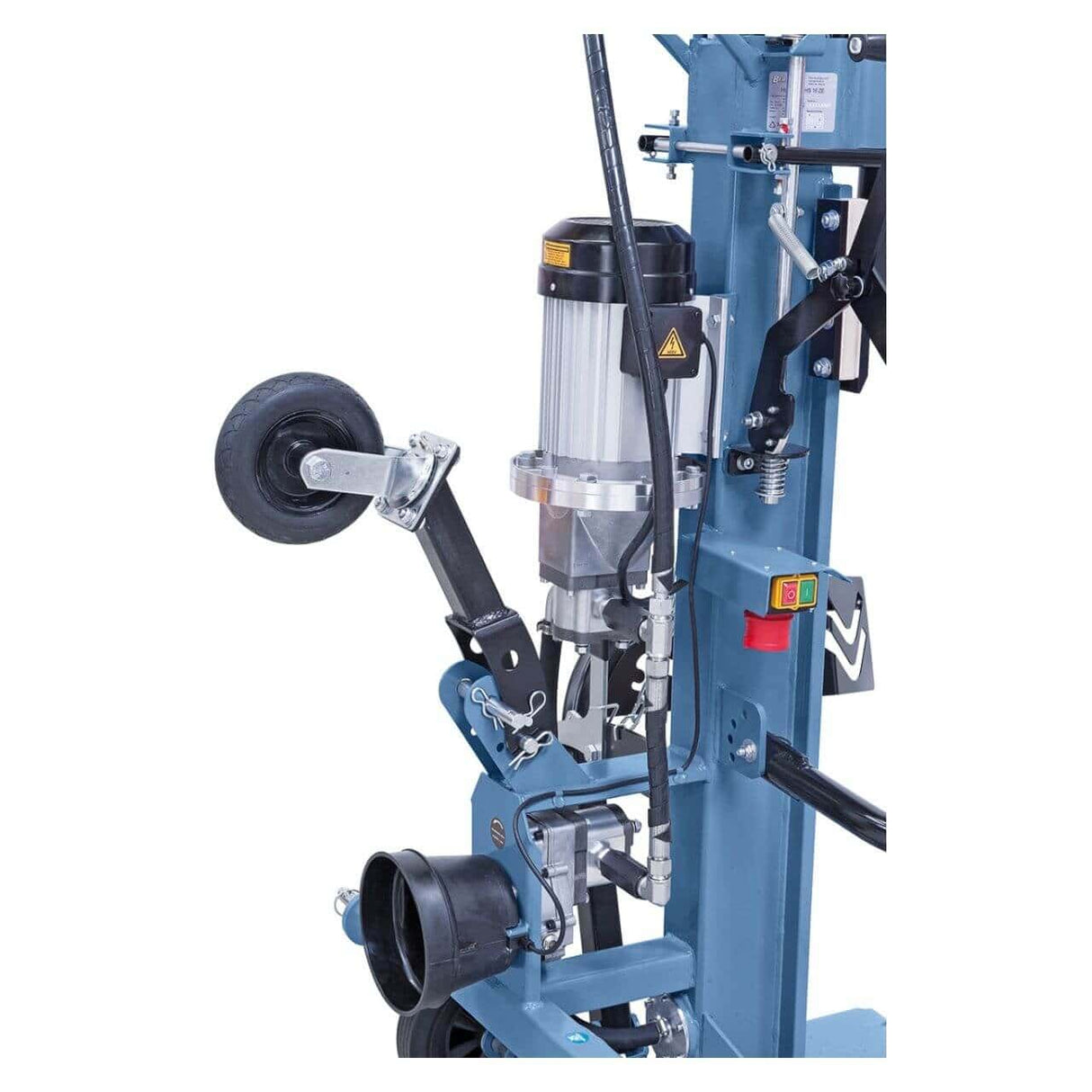

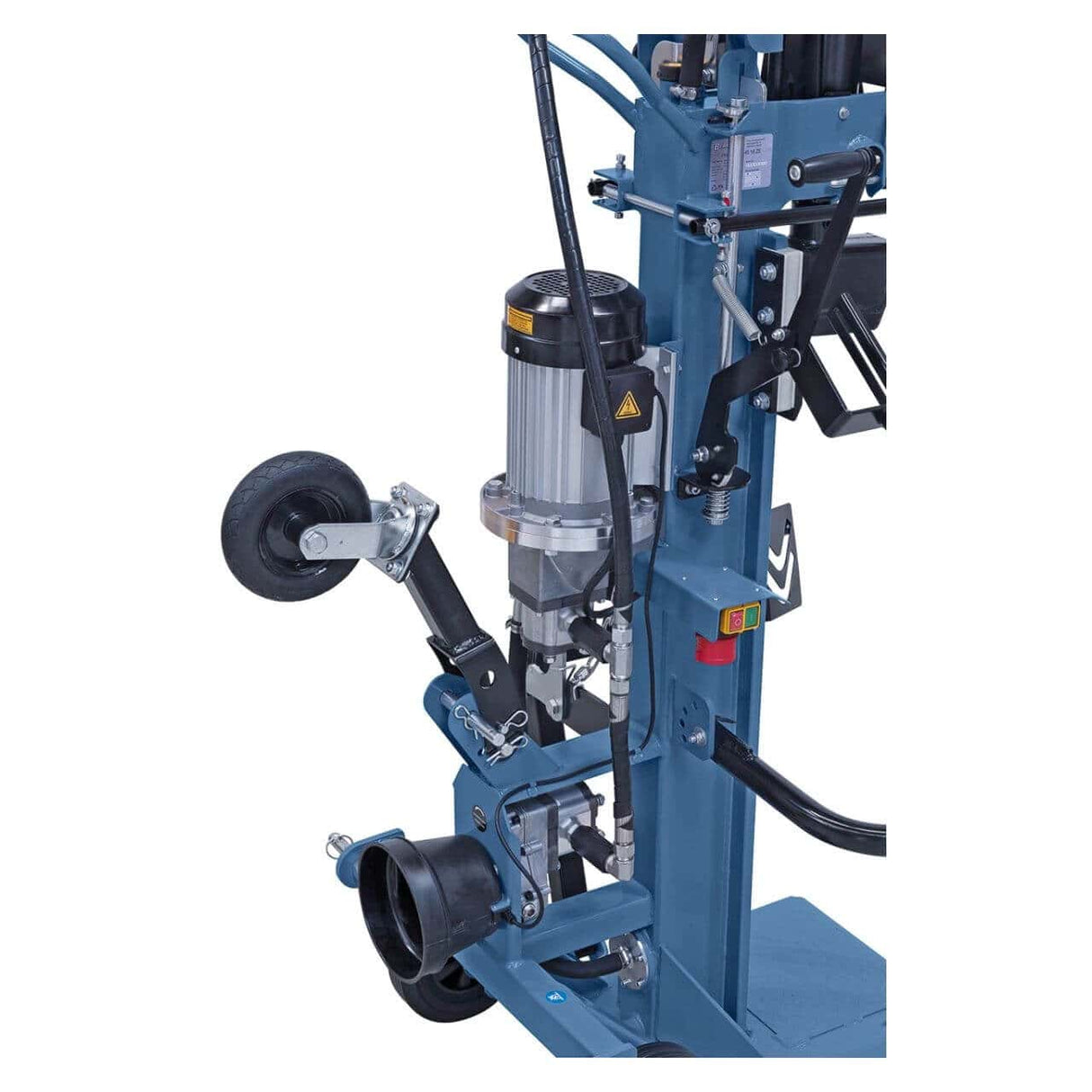

Pogon: Dvojni: električni 4,5 kW / 400 V trifazni + kardanska gred
-
Hidravlični rezervoar: 18 litrov
-
Varnost: Dvoročno upravljanje
-
Dvigalo hlodov: Integrirano
-
Teža: pribl. 277 kg
Kdo uporablja HS 16 ZE in za kaj

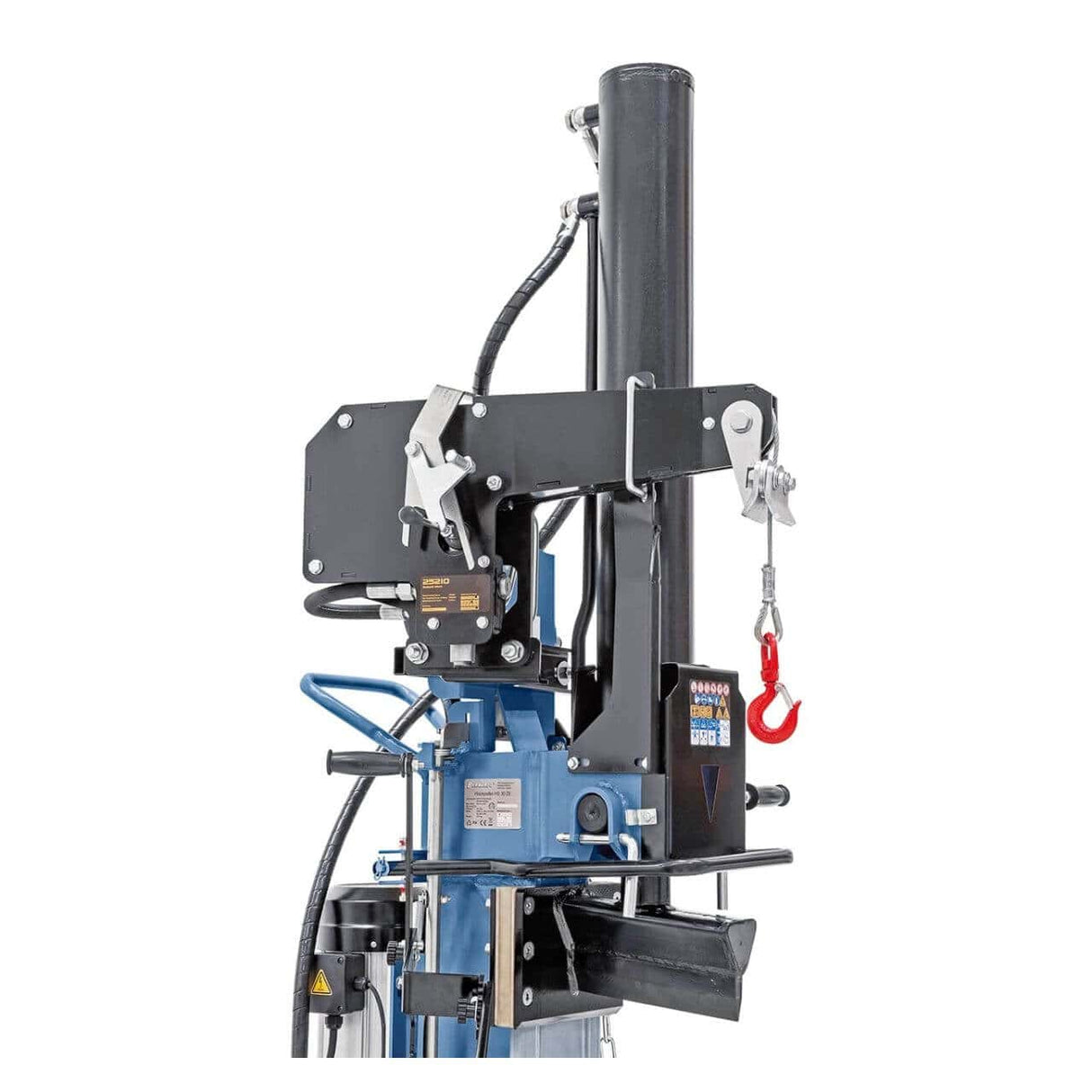

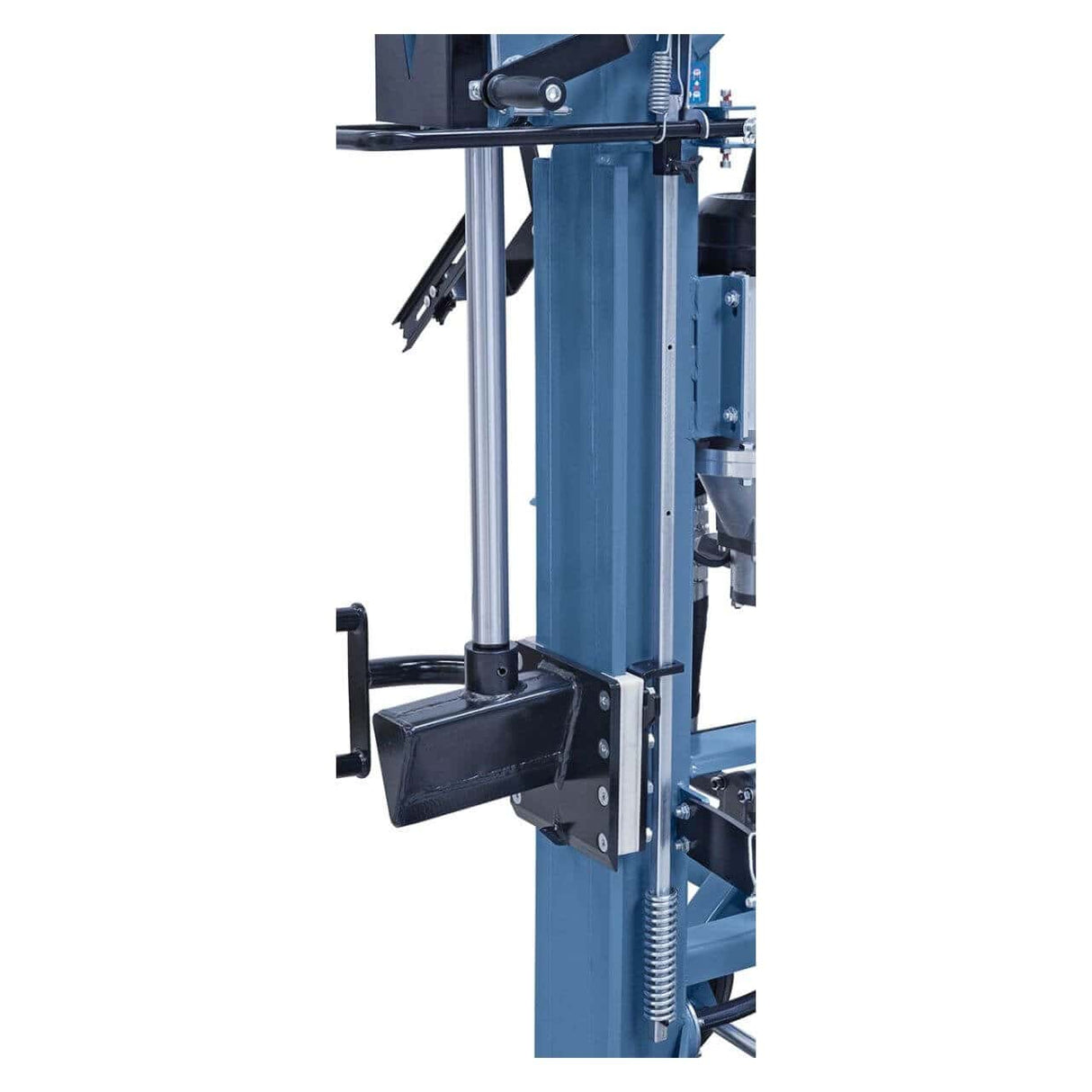

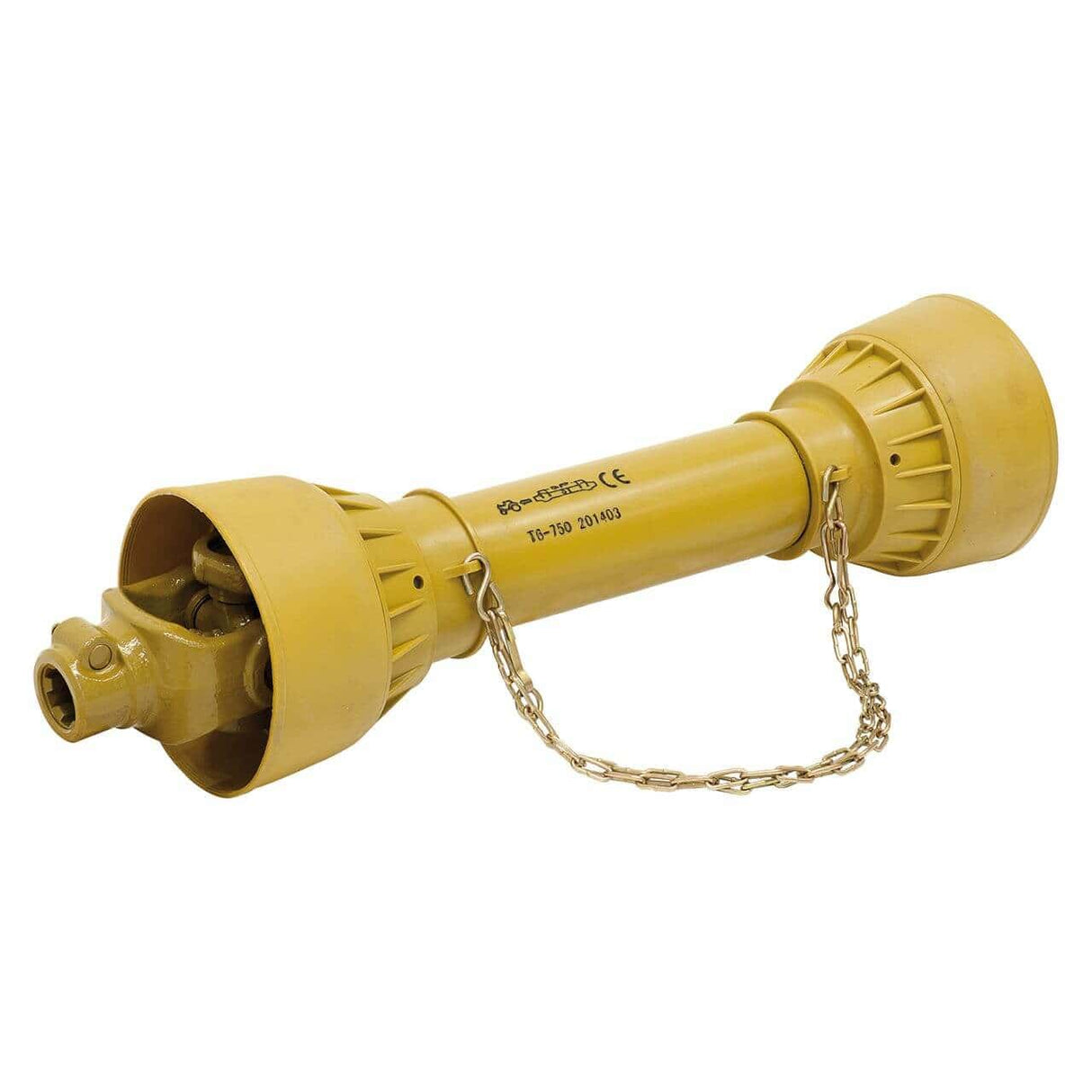

Bernardo HS 16 ZE je vertikalni cepilnik hlodov, zasnovan za kmetije, mala gozdarska podjetja, dobavitelje drv in upravljavce toplovodnih naprav. Njegova 16-tonska moč obvladuje hlode trdega lesa s premerom do 350–400 mm, tudi z grčami in vejami. Njegova dvojna oskrba z energijo (4,5 kW 400 V trifazni elektromotor + kardanska gred) je njegova posebnost: v delavnici/lopi se za enakomerno delo uporablja elektromotor; na polju (npr. v gozdu, oddaljenih lokacijah brez električnega priključka) se uporablja kardanska gred, priključena na kardansko gred traktorja. To je ključna lastnost za tiste, ki izmenično delajo na kmetiji in sečnjo na polju. Integrirani dvigalnik hlodov je ključna zasnova za težke hlode: dvigne hlode do hidravličnega cilindra, ne da bi moral upravljavec ročno fizično dvigovati hlode, težke od 50 do 100 kg. Dvoročno upravljanje zahteva obe roki za aktiviranje bata, kar odpravlja tveganje zmečkanin rok med cepljenjem. V bazi strank Krollita se za cepilnik drv HS 16 ZE odločajo kmetije z gozdovi v lasti podjetja, lokalni dobavitelji drv, agroturistična podjetja z obsežnim ogrevanjem na drva in gozdarske zadruge.
Njegovo mesto v ponudbi Bernardo
Ponudba cepilnikov drv Bernardo HS je glede na silo cepljenja in pogon organizirana v 7 modelov, ki so združeni v 3 poddružine: Družina E (samo električni): HS 11 E (11 t, enofazni 230 V), HS 14 E (14 t, trifazni 400 V), HS 16 E (16 t, trifazni 400 V); Družina ZE (dvojna: električni + kardan): HS 16 ZE (16 t), HS 22 ZE (22 t), HS 30 ZE (30 t); Družina Z (samo kardanska gred): HS 30 Z (30 t).
Model HS 16 ZE je različica z dvojnim pogonom (električni pogon + kardanska gred) z ustrezno nazivno silo. Razlika v primerjavi z HS 16 E (samo električni): različica ZE je dražja, vendar ponuja prilagodljivost za uporabo na terenu, tudi s traktorjem. Za ekskluzivno uporabo v delavnicah/lopah s stabilno električno povezavo je različica E bolj ekonomična. Družina ZE vključuje 3 sile: 16 t (HS 16 ZE), 22 t (HS 22 ZE) in 30 t (HS 30 ZE). Povečajte silo za večje hlode in trši les: HS 22 ZE je primeren za hrastove/bukove hlode Ø 350-400 mm, HS 30 ZE za industrijske hlode Ø 500 mm. Za ekskluzivno uporabo na terenu brez električne energije je ustrezna različica Z (HS 30 Z) bolj ekonomična.
Logistika in podpora Krollit
Dostava Bernardo v 5–9 delovnih dneh (7 dni na jugu). Cepilnik drv HS 16 ZE, težak 277 kg, se pošilja na zaščitni paleti. Za razkladanje priporočamo paletni voziček ali žerjav: stroj je velik in za pozicioniranje potrebuje tehnično osebje. Dimenzije 1400 × 1500 × 2500 mm: preverite razpoložljivo višino skladiščnega prostora (stroj ima spuščalni valj za zmanjšanje višine med skladiščenjem). Hidravlično olje, rezervni deli za kline (rezalni klini, vodilo za kline), hidravlične črpalke, ventili in originalni rezervni deli za dvigalo hlodov Bernardo so na voljo na zalogi in se odpremijo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.
Za koga je namenjen HS 16 ZE?
| Profil |
Združljivost |
Razlog |
| Hobiški lesar z veliko gospodinjsko porabo |
Primerno |
Prevelika sila 16 t za izključno hobijsko uporabo. Za preprosto domačo uporabo razmislite o HS 11 E ali HS 14 E. |
| Kmetijska/gozdarska dela z neprekinjeno uporabo |
Priporočeno |
Sila 16 t za hlode trdega lesa do Ø 350-400 mm. Dvojni električni/PTO pogon za uporabo v delavnici in na terenu.
|
| Dodavalec drv |
Priporočeno |
Vgrajen dvigalnik hlodov za težke obremenitve, dvoročno varovanje za intenzivno uporabo, 18-litrski hidravlični rezervoar za avtonomijo.
|
Ni primerno za: Uporaba samo v delavnici z električnim priključkom (enakovredna različica E je varčnejša); Uporaba samo na polju s traktorjem (ustrezna različica Z je varčnejša); Uporaba v zaprtih prostorih brez prezračevanja (pri daljši uporabi je priporočljivo ustrezno prezračevanje, tudi če električni stroj ne proizvaja hlapov); Uporaba s strani osebja, ki ni usposobljeno za varnost (cepilnik drv je nevaren stroj: dvoročno varovanje je obvezno).
Cepilna zmogljivost
| Specifikacija |
Vrednost |
| Največja sila cepljenja |
16 ton |
| Obdelovalna dolžina hloda |
do 1100 mm |
| Največji hod bata |
948 mm |
Hitrost
| Specifikacija |
Vrednost |
| Hitrost naprej (deluje) |
Nastavljivo |
Hidravlični sistem
| Specifikacija |
Vrednost |
| Prostornina rezervoarja za hidravlično olje |
18 litrov |
| Hidravlične črpalke |
Visoka kakovost za neprekinjeno uporabo |
Dvojni pogon
| Specifikacija |
Vrednost |
| Način 1 |
Elektromotor 4,5 kW / 400 V trifazni |
| Način 2 |
Priključna gred za traktor |
Varnost
| Specifikacija |
Vrednost |
| Krmilni sistem Krmiljenje |
Dvoročno upravljanje |
| Dvigalo hlodov |
Integrirano |
| Vodilo za kline |
Trdno in natančno |
Mere in teža
| Specifikacija |
Vrednost |
| Mere stroja (D × Š × V) |
1400 × 1500 × 2500 mm |
| Teža |
pribl. 277 kg |
Skladnost
| Specifikacija |
Vrednost |
| Oznaka |
CE |
| Direktiva |
Direktiva o strojih 2006/42/ES |
Standardna oprema
- Vertikalni cepilnik hlodov Bernardo HS 16 ZE
- Vgrajeno dvigalo hlodov
- Vozič s kolesi za prevoz
- Dvoročni varnostni sistem
- Vodilo za klin Trdno in natančno
- Priročnik za uporabo in varnost v italijanščini
- Uradna garancija Bernardo
Pogosto zastavljena vprašanja
Koliko časa traja tipičen postopek cepljenja?
Za srednje velike hlode (Ø 200–300 mm) popolno cepljenje običajno traja 8–15 sekund: 3–5 sekund za premikanje bata (pri nazivni hitrosti nastavljive hitrosti), 2–5 sekund za cepljenje lesa in 3–5 sekund za povratni tok. Za večje hlode ali trdi les je ta čas daljši.
Za masovno proizvodnjo (npr. priprava drv za zimsko sezono) je tipična zmogljivost 200–400 hlodov/uro z izkušenim upravljavcem. Integrirani dvigalnik hlodov znatno zmanjša utrujenost pri težkih hlodih in podaljša dnevni čas delovanja. Za profesionalno proizvodnjo v velikih količinah, več kot 500 hlodov/uro, razmislite o avtomatskih ali polavtomatskih industrijskih cepilnikih hlodov.
Kako deluje dvoročna varnostna naprava?

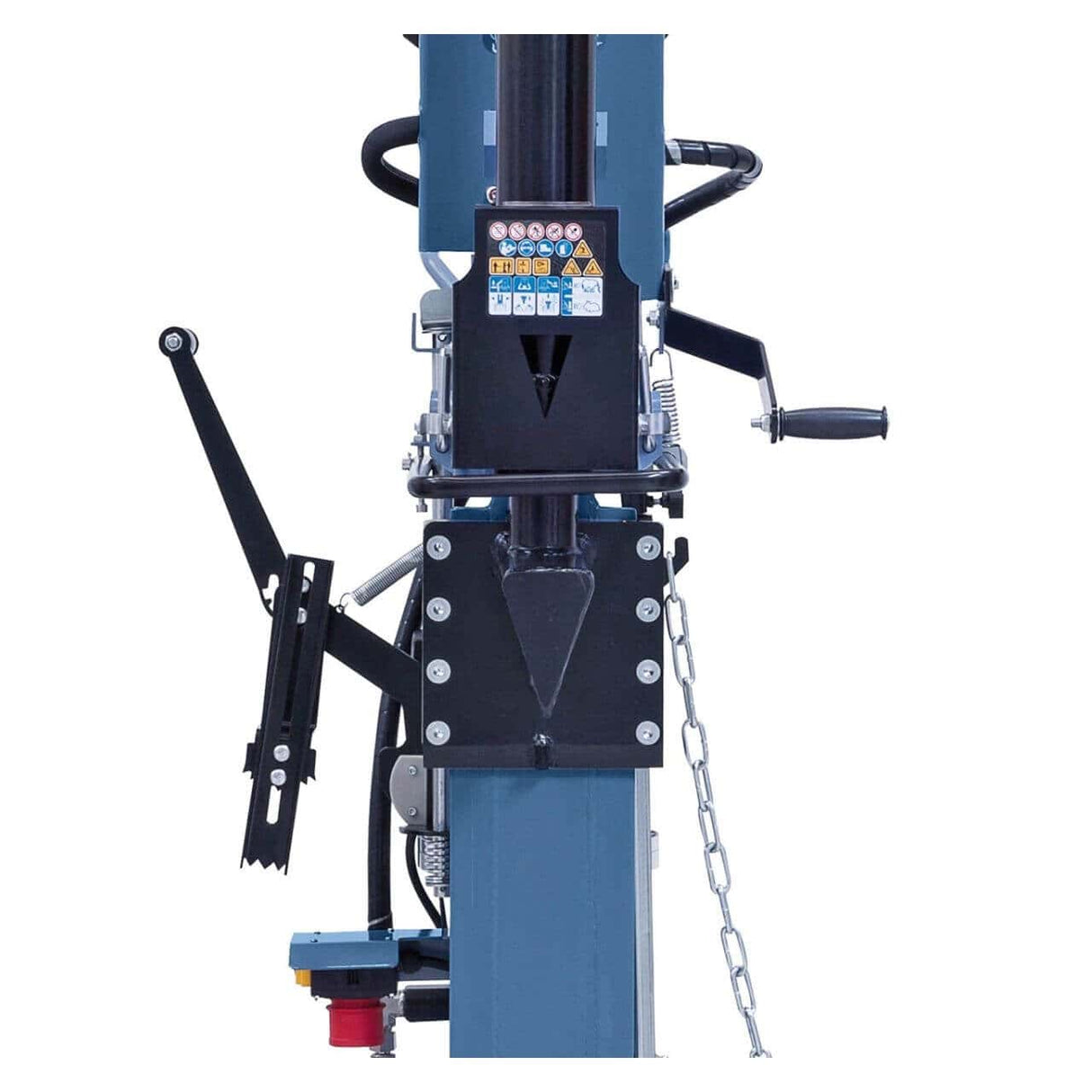

Sistem zahteva sočasno delovanje dveh krmilnih ročic (ene v vsaki roki) za aktiviranje hidravličnega bata. Če se ena ročica sprosti, se bat takoj ustavi. Ta funkcija je v Evropi zakonsko predpisana v skladu z Direktivo o strojih 2006/42/ES za cepilnike drv.
Cilj je odpraviti tveganje zmečkanine rok: z dvoročno varnostno napravo sta obe roki upravljavca na ročicah, stran od cepilnega klina in hloda. Evropski predpisi izrecno prepovedujejo cepilnike drv brez dvoročne varnostne naprave. OPOZORILO: Obhod varnostnega mehanizma (npr. z uporabo uteži, ki deluje na ročico) je nezakonit in predstavlja tveganje za resne poškodbe; ni nikoli sprejemljivo.
Ali lahko cepim hlode z grčami ali vejami?
Da, vendar previdno. 16-tonska sila brez težav obvladuje standardne zelene hlode; Hlodi z velikimi grčami, stranskimi vejami, vilicami ali suho dozorelim lesom zahtevajo večjo silo in lahko zahtevajo več prehodov ali premestitev.
Za posebej zahtevne hlode: pred cepljenjem zmanjšajte velikost hloda (žagajte na 30–50 cm namesto na 80–100 cm), hlod namestite tako, da klin vstopi v najmehkejšo točko (ne v grčo), in ga cepite postopoma brez sile. Za profesionalno uporabo z velikimi, grčastimi industrijskimi hlodi razmislite o modelih z večjo trdnostjo: HS 16 t je primeren za tipične hlode, medtem ko modeli z večjo trdnostjo obvladajo ekstremne primere.
Ali je treba hidravlično olje redno menjati?
Da. Za vsakodnevno profesionalno uporabo je priporočljiva menjava hidravličnega olja vsakih 200–300 ur dejanskega dela (običajno 1–2-krat letno za intenzivno uporabo). Rezervoar ima prostornino 18 litrov.
Priporočeno hidravlično olje: ISO VG 32 ali ISO VG 46 za standardno uporabo (za natančne specifikacije preverite priročnik). Popolna zamenjava vključuje izpust starega olja, čiščenje rezervoarja, menjavo hidravličnega filtra (če je primerno) in polnjenje z novim oljem. Za občasno hobi uporabo olje običajno zdrži 2-3 leta, preden ga je treba zamenjati. Originalno hidravlično olje Bernardo ali komercialni ekvivalenti (Shell Tellus, Mobil DTE, Total Azolla) so na voljo pri standardnih industrijskih dobaviteljih.
Kako se prevaža cepilnik drv HS 16 ZE?

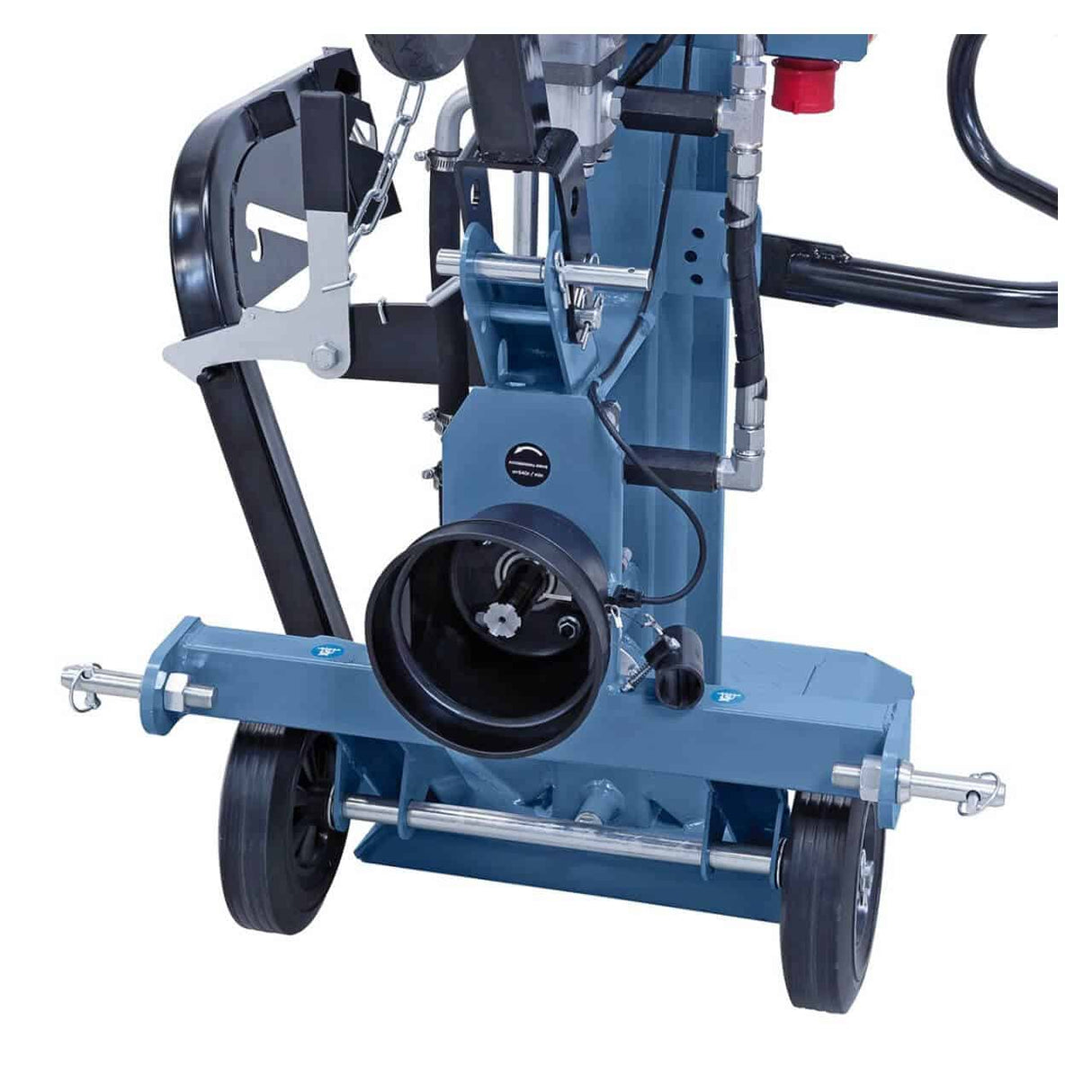

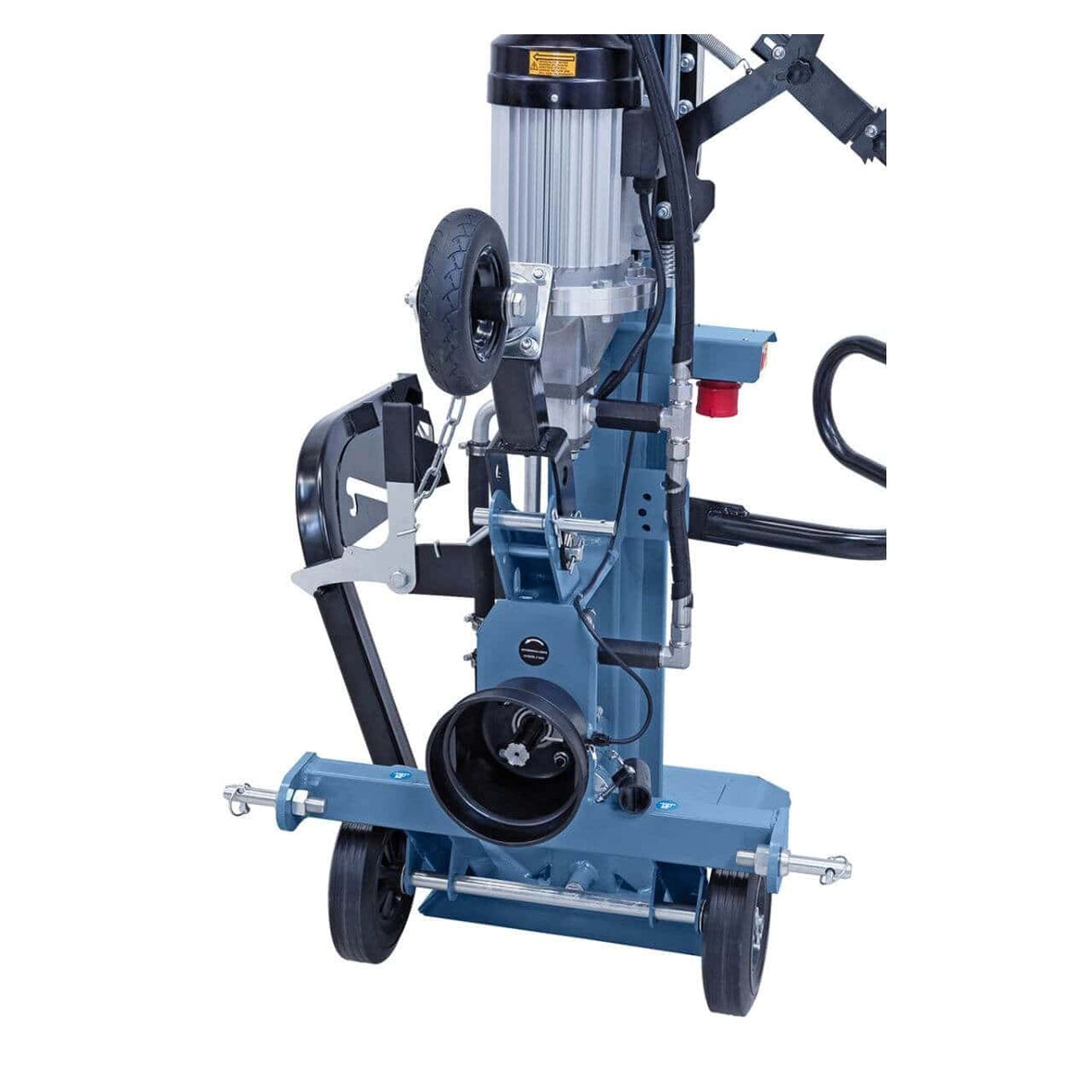

Integrirano kolesno podvozje omogoča enostavno premikanje na kratkih razdaljah (dvorišče, lopa, polje). Za cestni prevoz (tovornjak, prikolica) teža 277 kg zahteva previdnost: natovarjanje z rampo ali žerjavom in varno pritrditev med prevozom.
Za prevoz med kmetijskimi/gozdarskimi lokacijami je priporočljiva namenska kmetijska prikolica. Spuščalni valj (za modele E/ZE) zmanjša višino v transportnem položaju: dimenzije stroja 1400 × 1500 × 2500 mm so delovne dimenzije; Stroj je mogoče za prevoz znižati. Različici Z in ZE s 3-točkovnim priklopom je mogoče neposredno priključiti na traktor za premikanje po polju.
