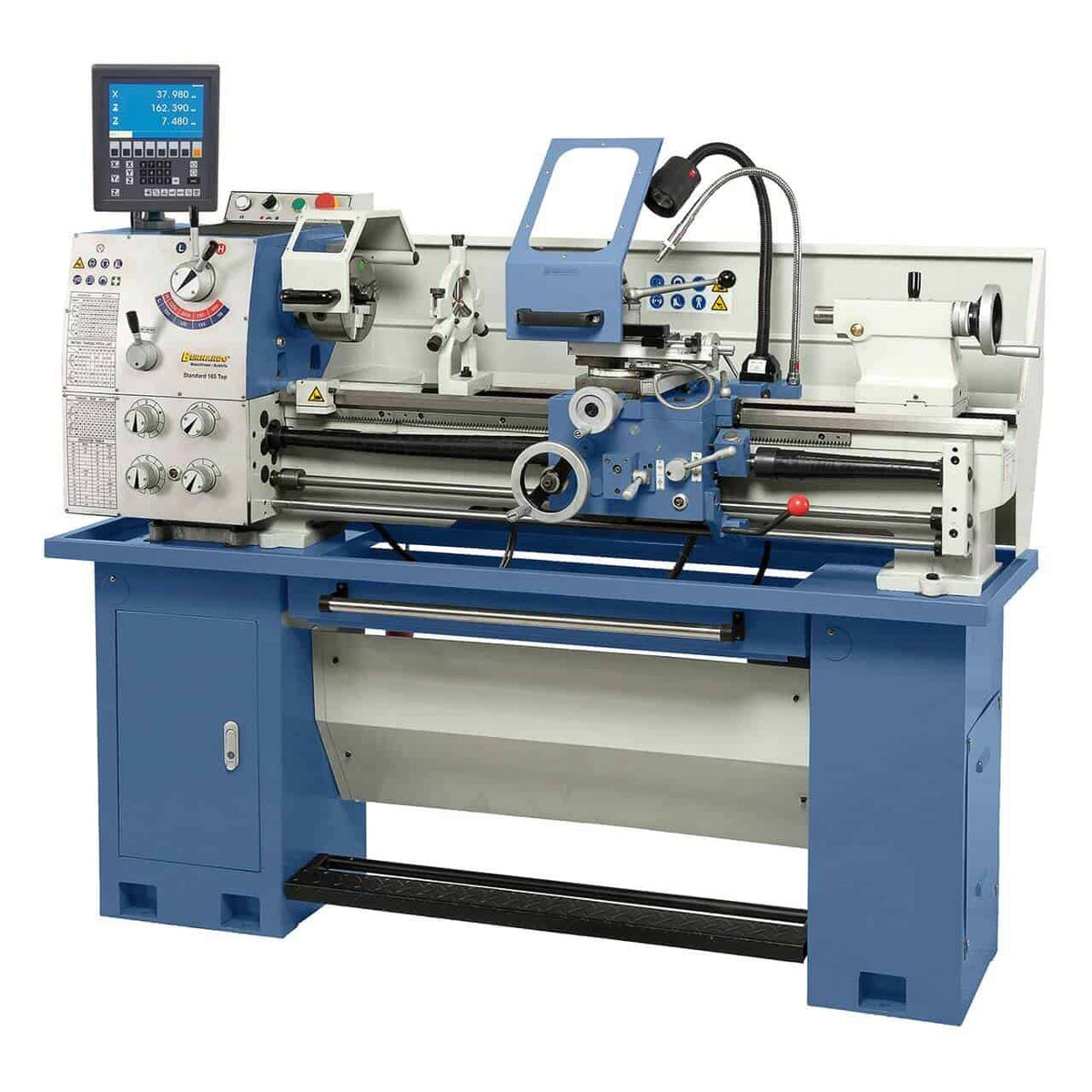

Bernardo Standard 165 stružnica s 3-osnim DRO ES-12 V

Stručni stružnik Bernardo Standard 165 Top s 3-osnim DRO

Bernardo Standard 165 Top je zanesljiv in celovit profesionalni stružnik, primeren za strojne delavnice, šole in vzdrževalne oddelke. S premerom struženja 350 mm nad posteljo in razdaljo med centri 1000 mm omogoča natančno obdelavo srednje velikih obdelovancev. 8-stopenjski menjalnik (70–2000 vrt/min) zagotavlja hitre in ponovljive nastavitve, medtem ko 3-osni DRO ES-12 V z LCD-zaslonom pospeši preverjanje dimenzij. Toga konstrukcija s 180 mm posteljo, izvrtino vretena Ø 40 mm (D1-4) in odstranljivo vdolbino 220 mm (Ø do 450 mm) zagotavlja stabilnost in vsestranskost. Zelo bogata standardna oprema: samocentrirajoča vpenjalna glava, hitri revolver Multifix s 4 držali za orodje, stabilni nasloni, čelna plošča, hladilno sredstvo, magnetna motorna zavora in zavorni pedal CE. Motor 1,5 kW (S1) / 2,2 kW (S6) – 400 V, teža 515 kg.

---

Glavne specifikacije

Razdalja med središči: 1000 mm
Višina središča: 175 mm
Premer struženja nad ležiščem: 350 mm (nad vdolbino do 450 mm; odstranljivo ležišče 220 mm)
Premer struženja nad prečnim sukalnikom: 190 mm
Širina ležišča: 180 mm
Izvrtina vretena: Ø 40 mm – priključek DIN 55029 D1-4

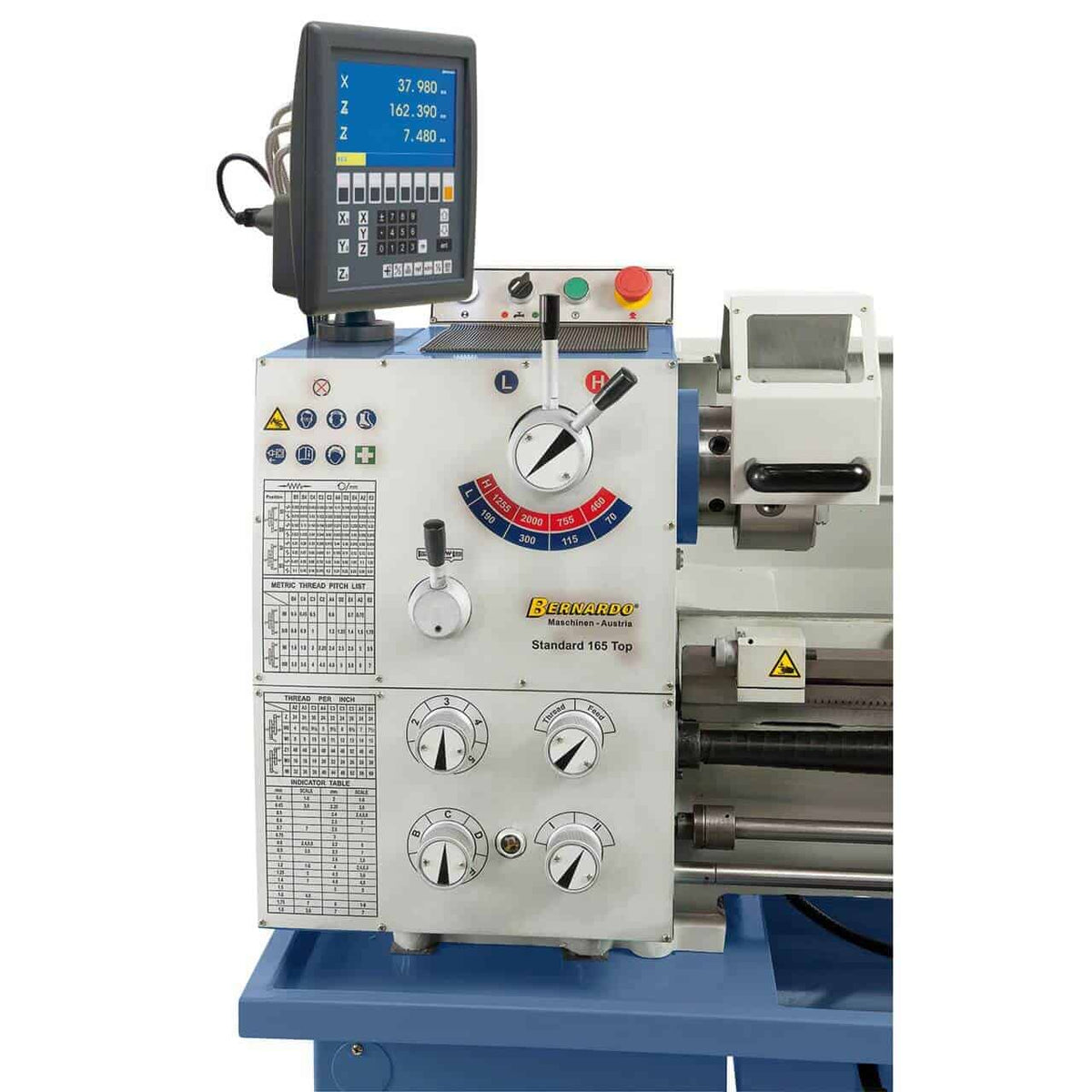

Območje hitrosti: 70 – 2000 vrt/min (8 stopenj)
Vzdolžni pomiki: 0,053 – 1,29 mm/vrt (40)
Prečni pomiki: 0,013 – 0,31 mm/vrt (40)
Metrični navoji: 0,4–7 mm (32 korakov)
Palčni navoji: 4–60 TPI (36 korakov)

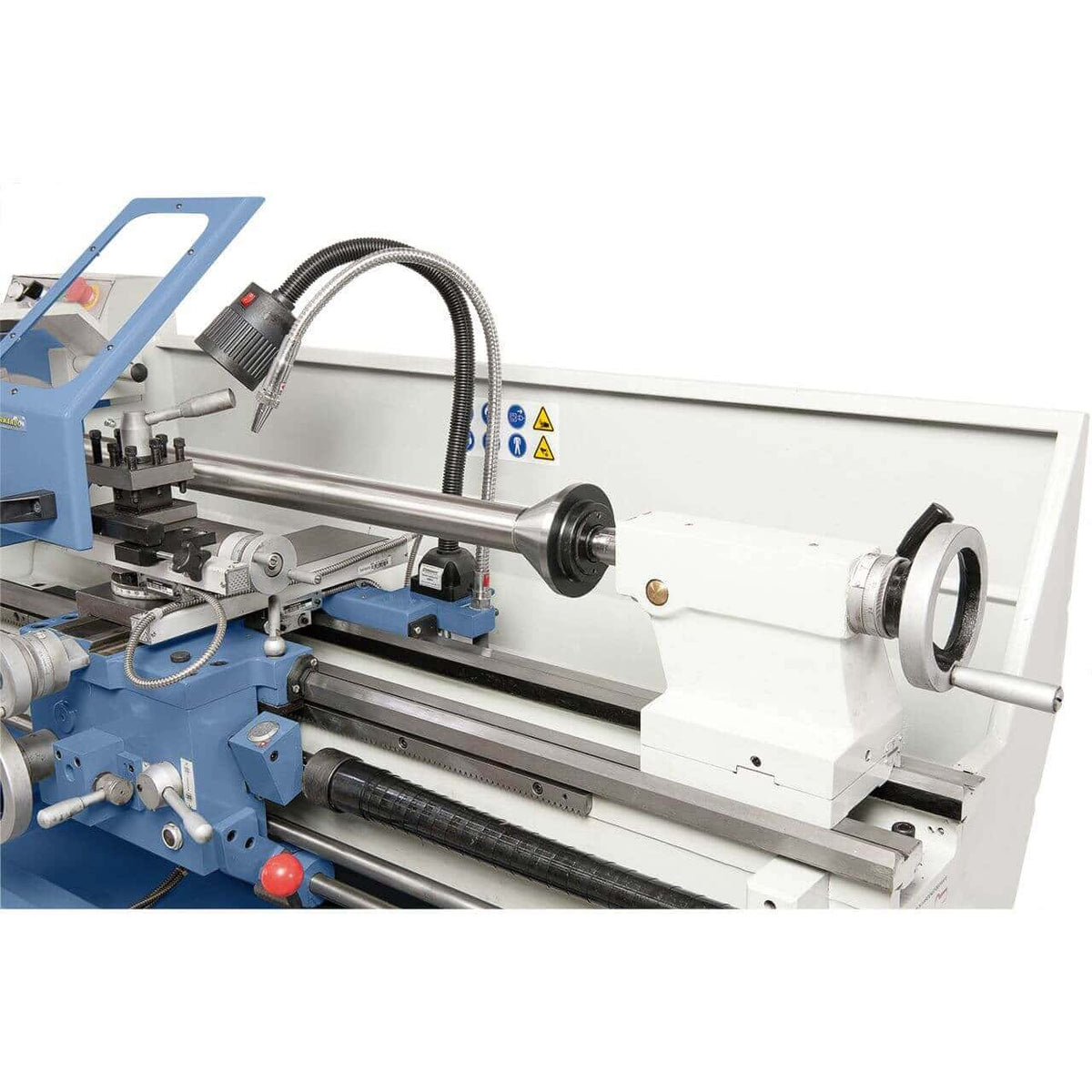

Pinola konjička: hod 110 mm, konus MT3
Motor: 1,5 kW (S1) / 2,2 kW (S6) – 400 V
Dimenzije: 1730 x 700 x 1340 mm — Teža: 515 kg

---

Vsebina paketa:
ES-12 V 3-osni DRO z LCD-zaslonom
DK11 Ø 160 mm (D4) samocentrirajoča vpenjalna glava

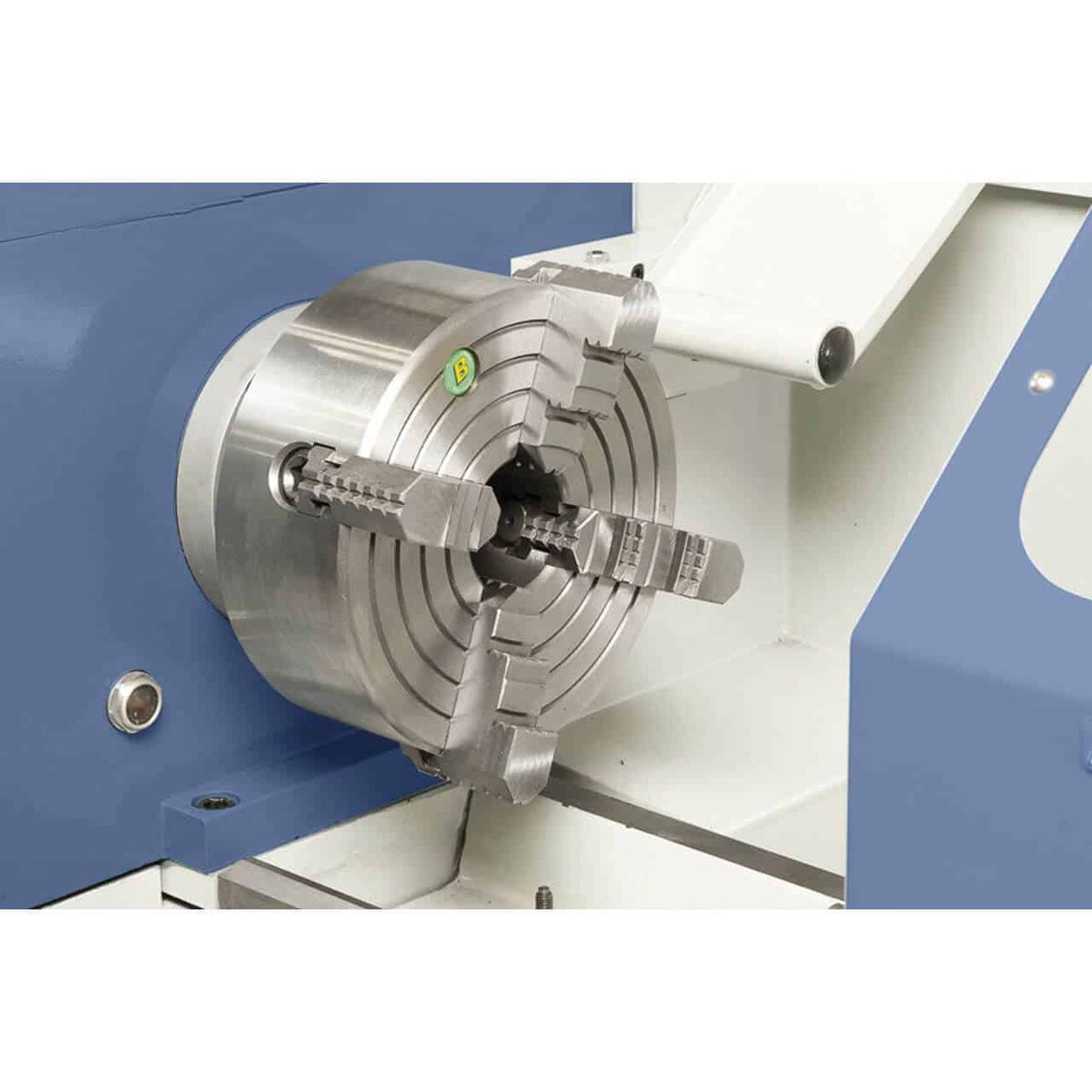

Neodvisna vpenjalna glava Ø 200 mm (D4) (DIN 55029)
Prednja plošča Ø 250 mm

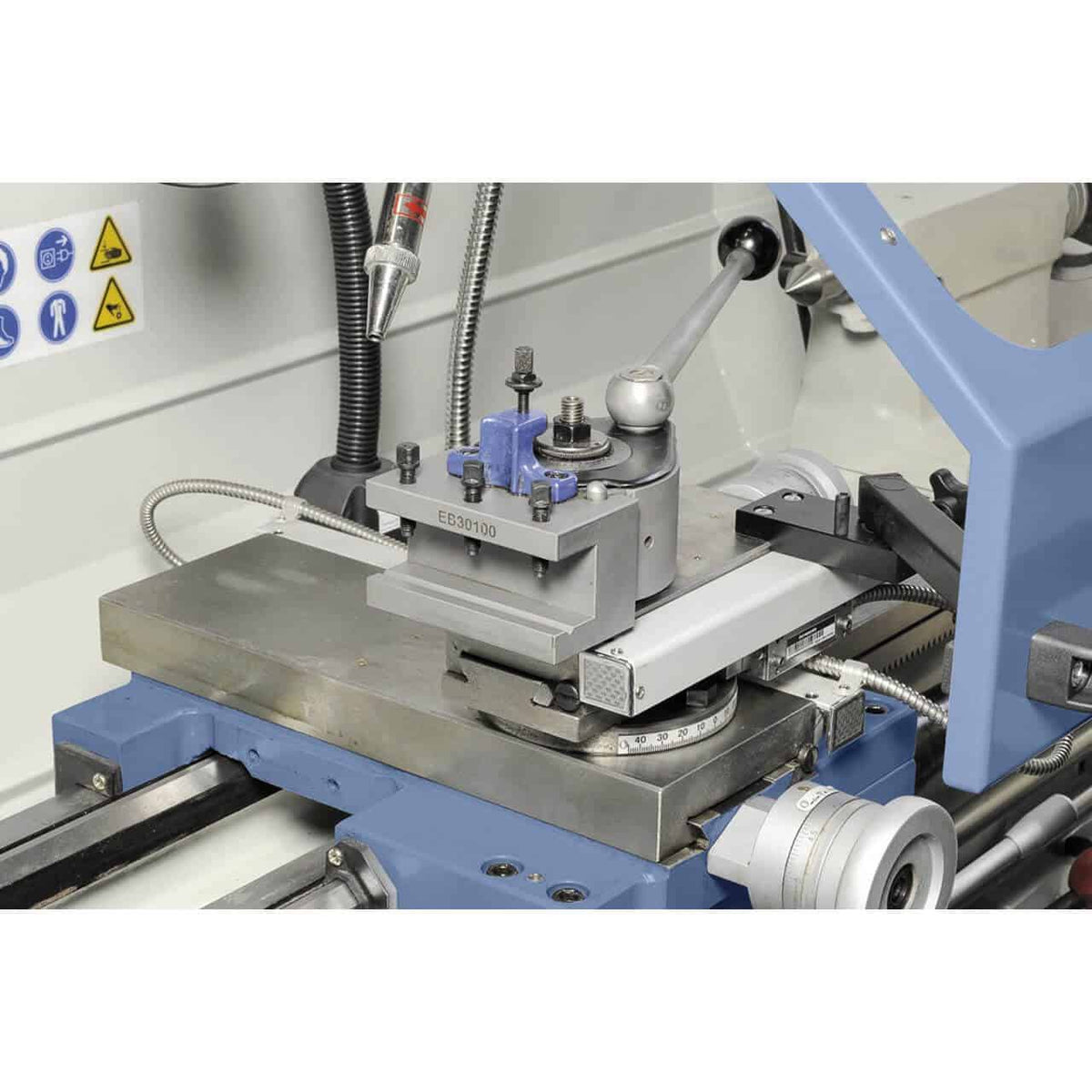

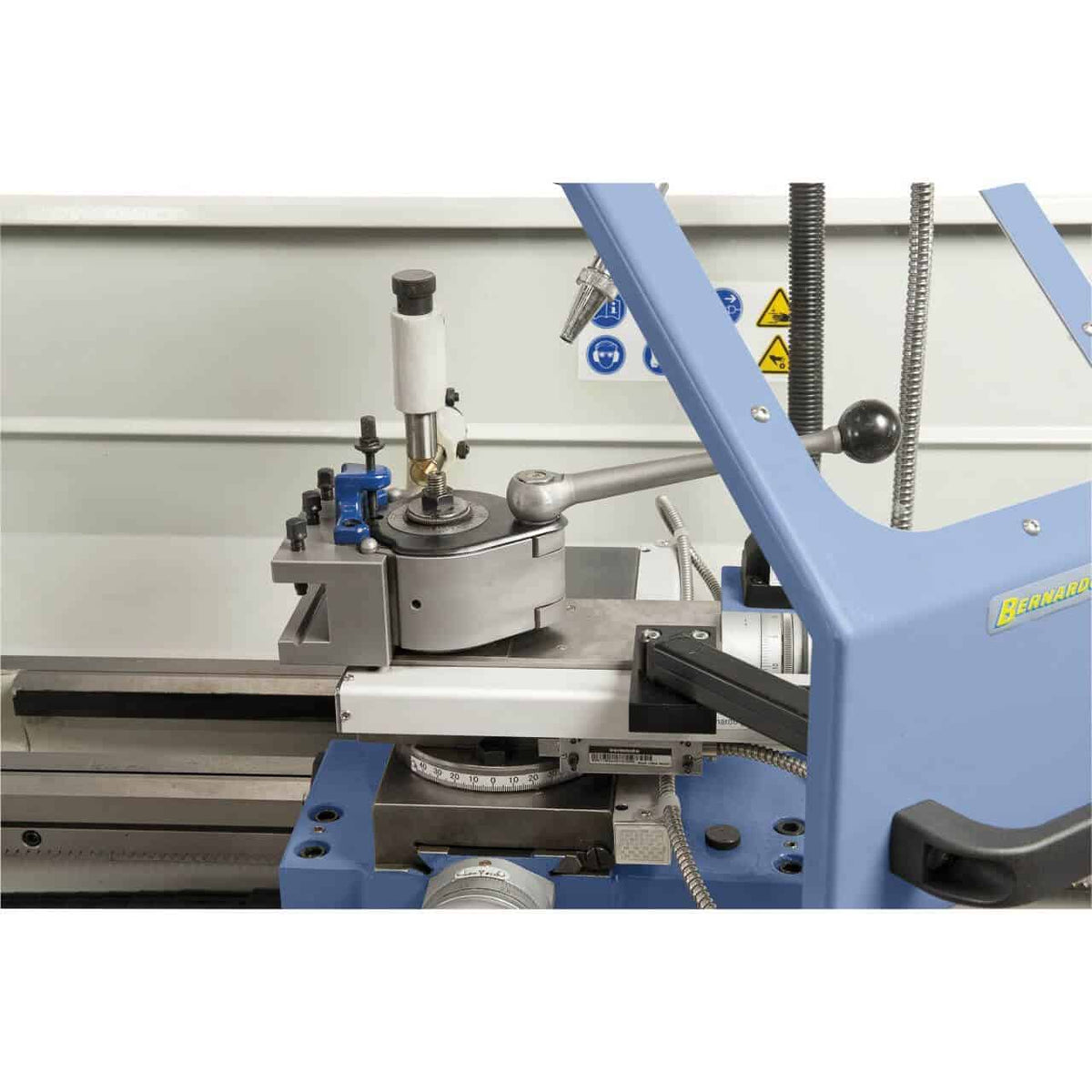

Hitromenjalni revolver Multifix s 4 držali za orodje
Fiksni nastavek (premer Ø 60 mm) in mobilni nastavek (Ø 60 mm)

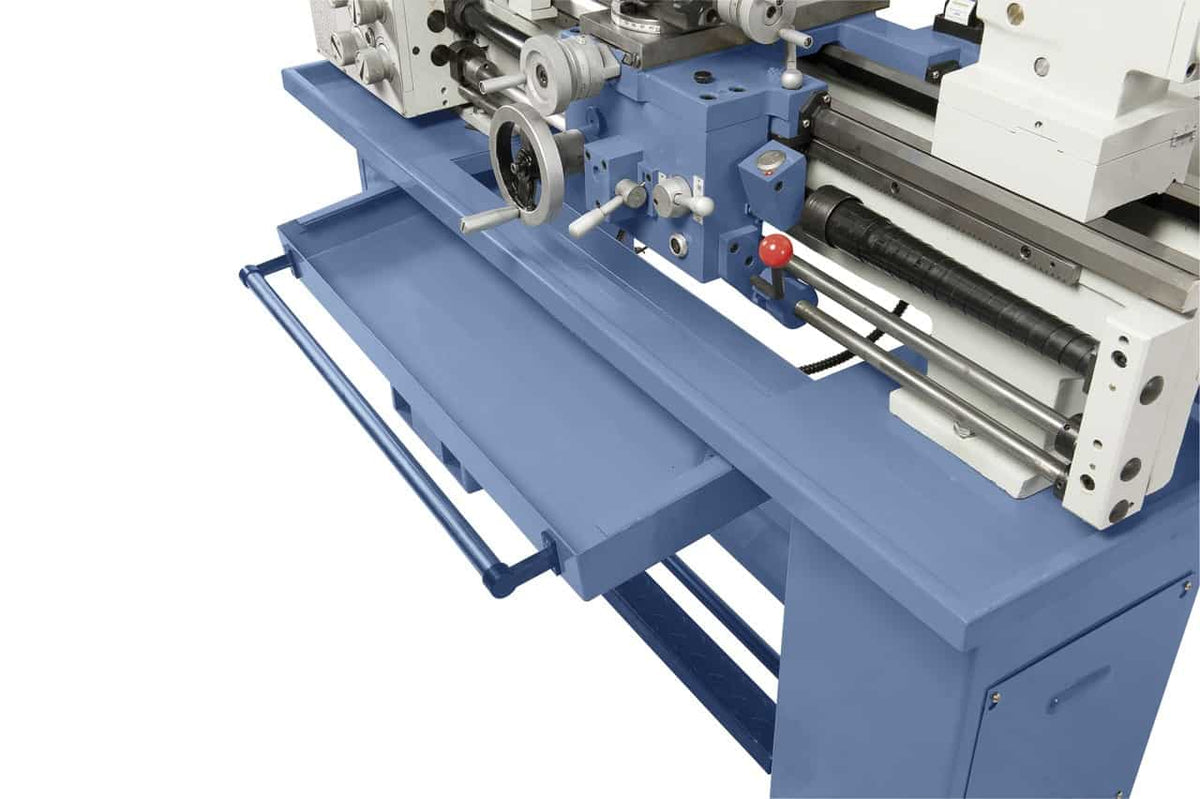

Hladilna naprava in odstranljiv pladenj za ostružke
Motor z magnetno zavoro CE + zavorni pedal CE
Varnostna sklopka, mikrometrični vzdolžni omejevalnik, številčnica za navoj

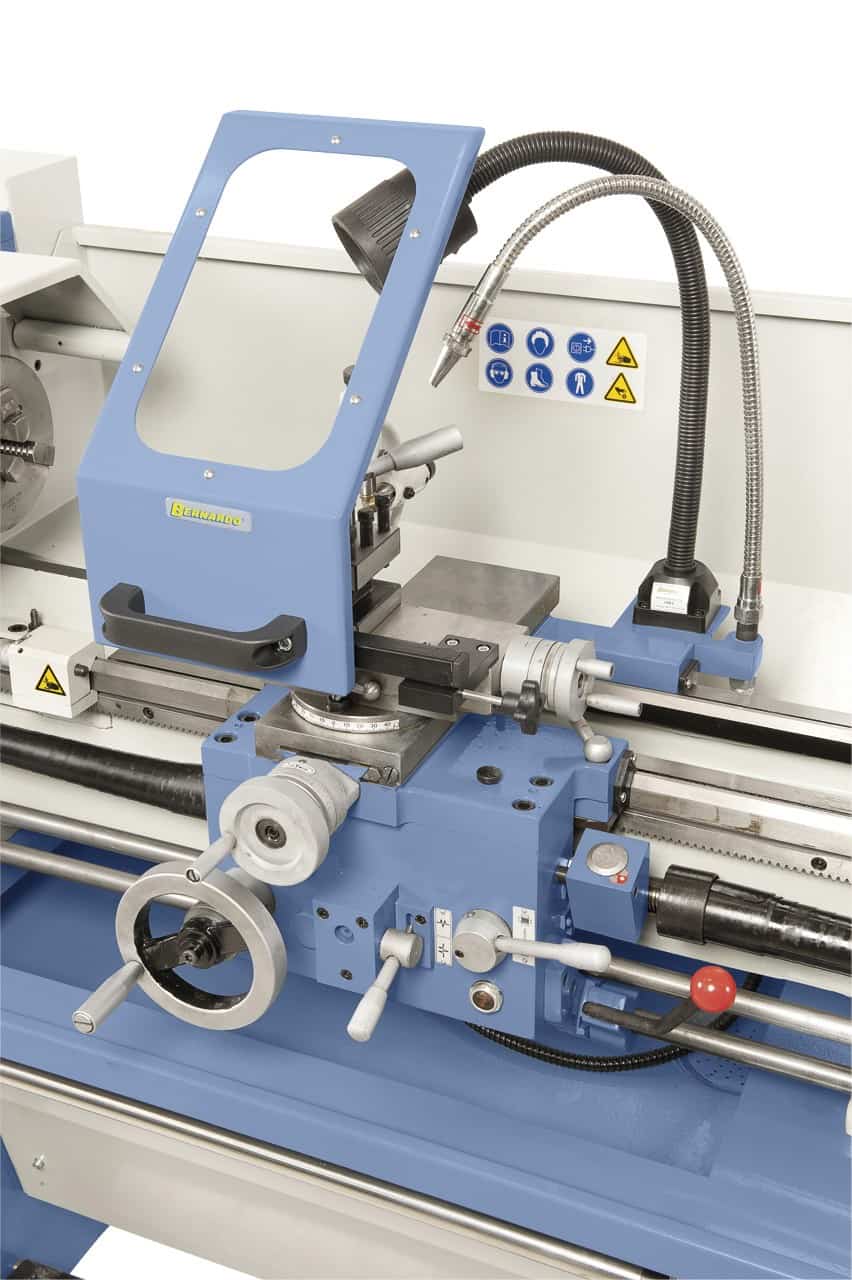

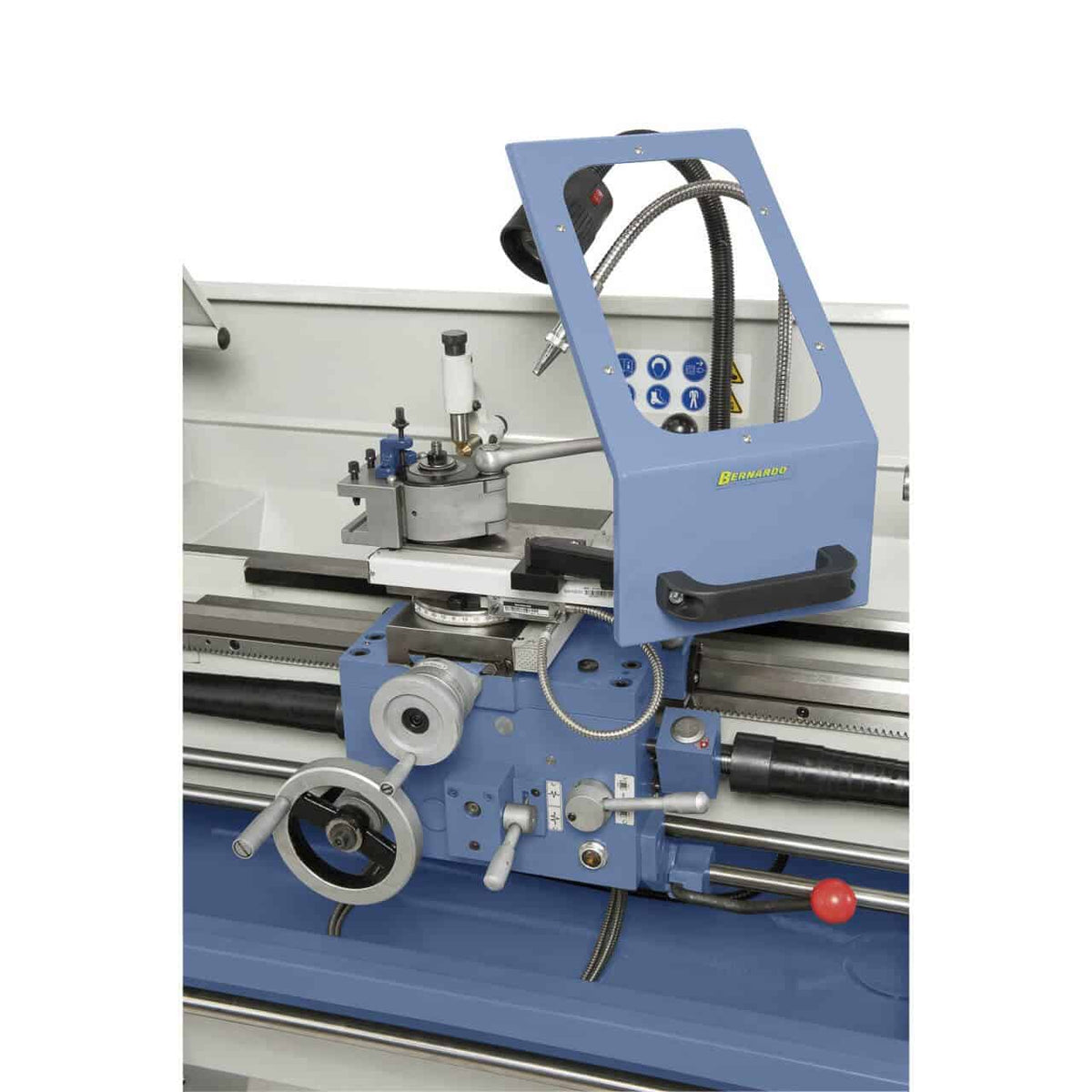

LED-luč za stroj, zaščita pred brizganjem, zaščita revolverja orodja

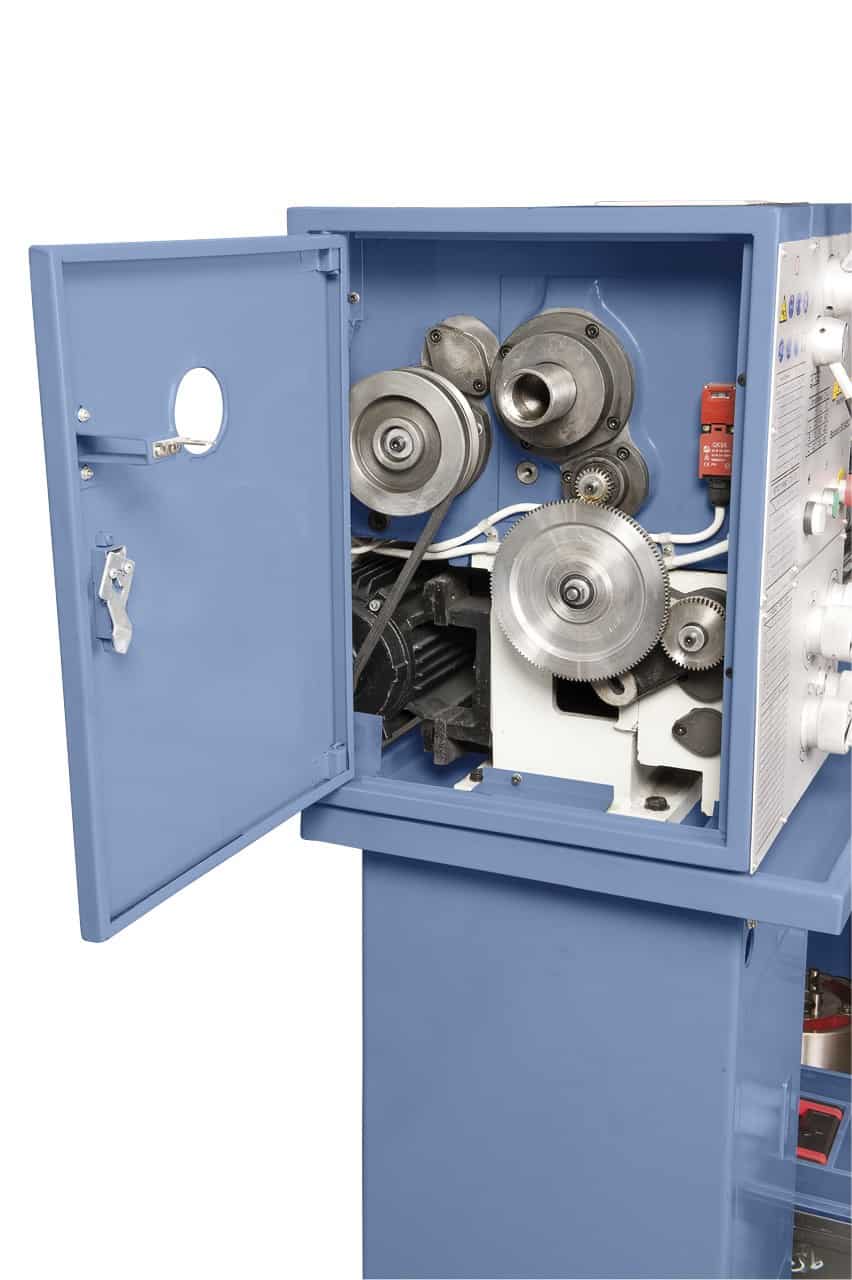

Morsejev kompas, menjalni zobniki, 2 konjička, stojalo in komplet orodij

Logistika

Dostava Bernardo: 5–9 delovnih dni (7 dni na jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

---

Tehnična tabela:

Določite	Vrednost
Znamka	Bernardo
Model	Standard 165 Top
Razdalja med konicami	1000 mm
Višina konic	175 mm
Ø vrtljiv na mizi	350 mm
Ø na vdolbina*	450 mm
Ø na prečnem drsniku	190 mm
Širina ležišča	180 mm
Izvrtina vretena	Ø 40 mm
Priključek vretena	DIN 55029, D1-4
Hitrost	70 – 2000 vrt/min (8 stopenj)
Podajanje vzdolžno/prečno	0,053–1,29 / 0,013–0,31 mm/vrt (40/40)
Metrični navoj	0,4 – 7 mm (32)
Palčni navoj	4 – 60 TPI (36)
Hod pinole konjička	110 mm
Konič konjička	MT3
Moč motorja	1,5 kW (S1) / 2,2 kW (S6) – 400 V
Mere	1730 × 700 × 1340 mm
Teža	515 kg
* Odstranljiva postelja	220 mm

Garancijski pogoji in informacije o servisni podpori so na voljo na ustrezni strani Krollit.

Oglejte si garancijske pogoje Krollit

Pogosto zastavljena vprašanja

Kakšna je razlika med stružnicama Bernardo Standard in Profi?

Serija Standard (tako kot Standard 165) ima monoblokno strukturo s prizmatičnim ležiščem: bolj togo in tišje za neprekinjeno natančno obdelavo, z mednarodno standardno povezavo vretena D1-4 ali D1-6. Serija Profi ima utorno ležišče za lažji dostop do območja rezanja in manjšo težo – primerno za delavnice z omejenim prostorom. Standard 150: premer postelje 350 mm, središčna razdalja 1000 mm – velikost nekje med hobi in lahko industrijo.

Ali 8-stopenjski menjalnik pokriva vse tipične strojne operacije?

8-stopenjski menjalnik pokriva glavne potrebe: nizke hitrosti za trdo jeklo in velike preseke (50–100 vrt/min), srednje hitrosti za standardno jeklo (200–600 vrt/min), visoke hitrosti za aluminij in končno obdelavo (800–2000 vrt/min). Izbira te možnosti zahteva zaustavitev stroja in preklop ročice.

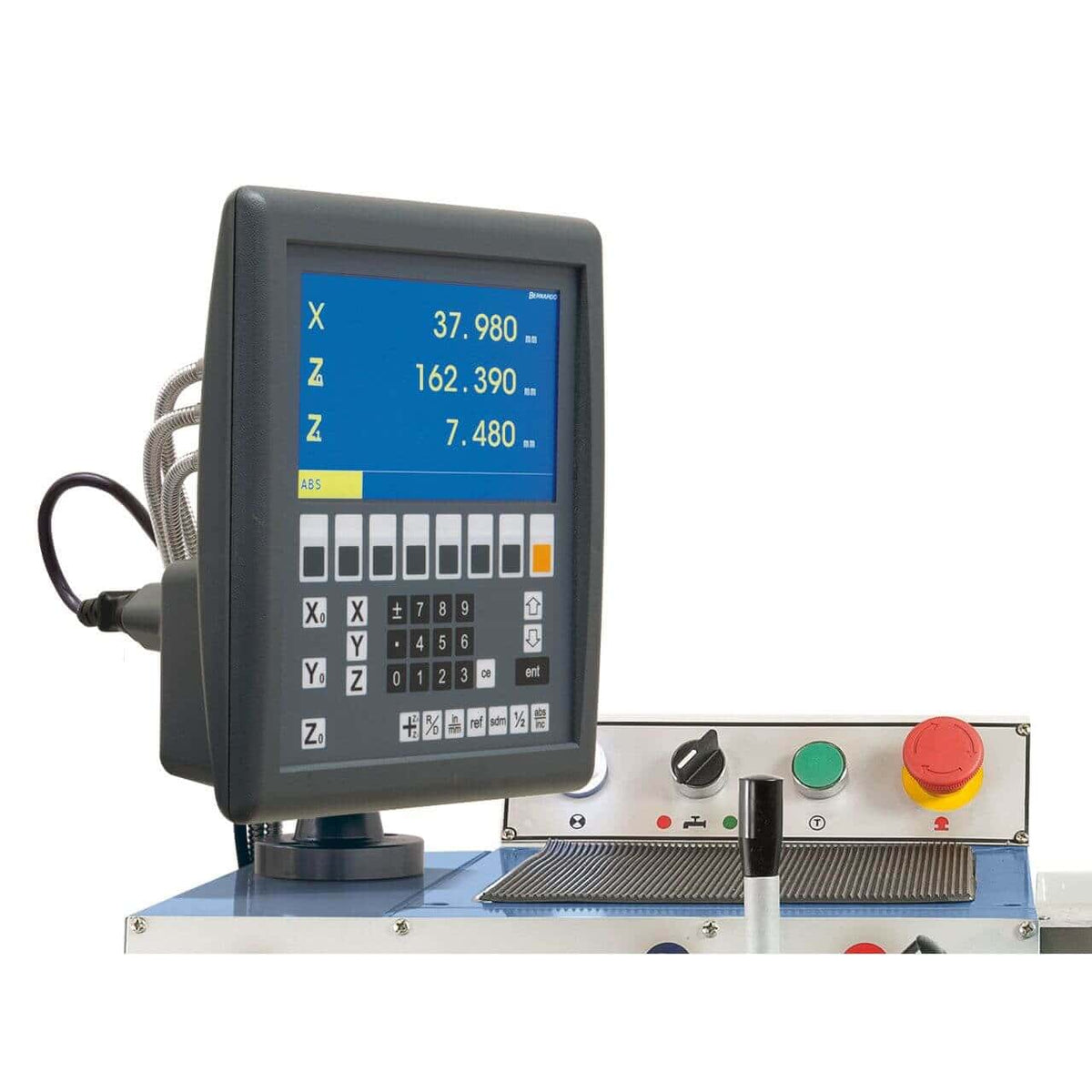

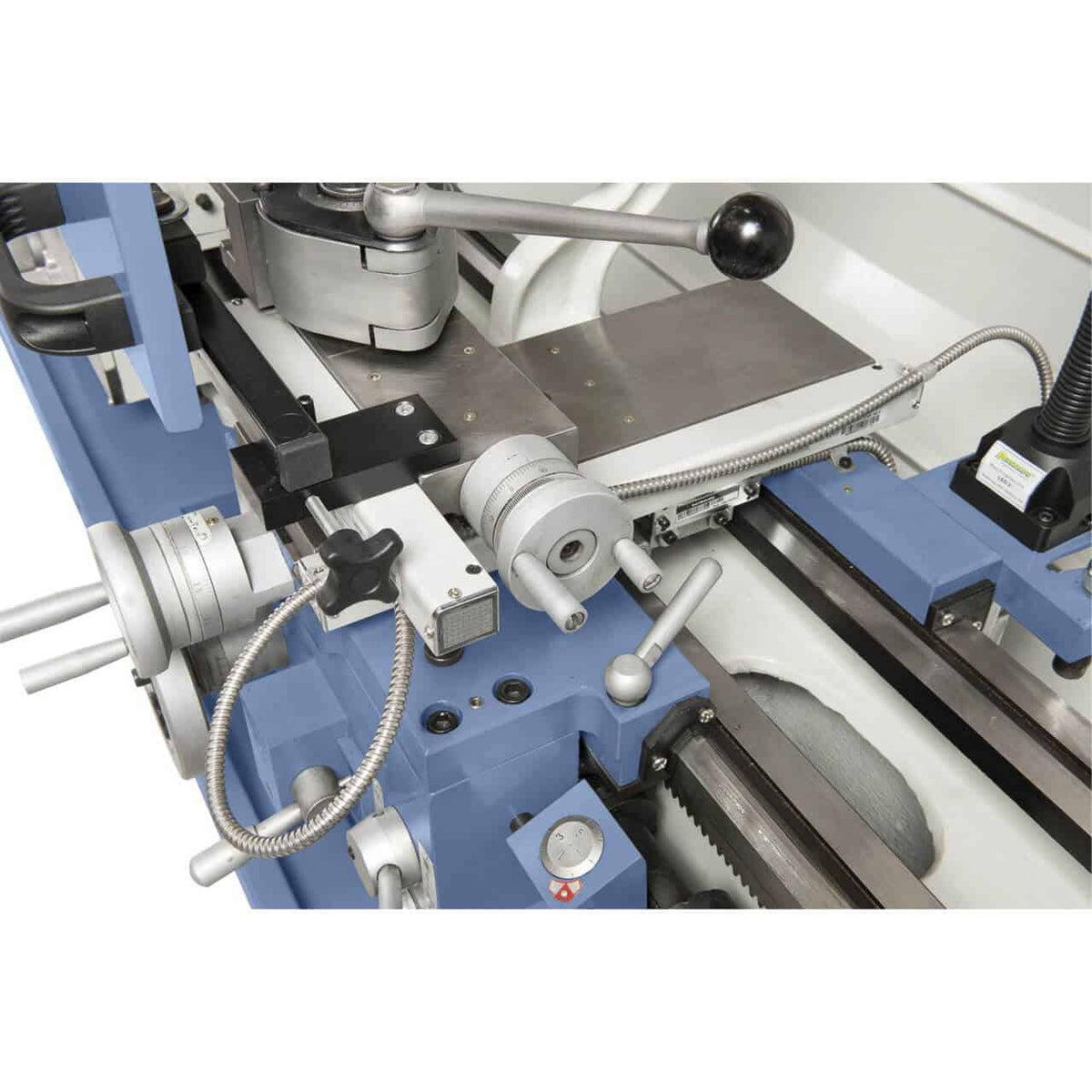

3-osni DRO ES-12 V – kaj meri in kako se uporablja?

3-osni DRO hkrati meri osi X (prečni voziček), Z (vzdolžni) in W (nadvozni voziček). Ločljivost 0,001 mm – odpravlja odčitavanje z vernierja in zmanjšuje dimenzijske napake pri ponavljajočih se nastavitvah. Funkcija »premer« prikaže struženi premer, ki se samodejno izračuna iz položaja X brez potrebe po merjenju. Takojšnja nastavitev brez programiranja.

So na voljo rezervni deli in dodatki?

Na voljo je standardna dodatna oprema: 4-čeljustna vpenjalna glava, stabilno in stabilno ležišče, vpenjalna plošča, vpenjalna glava s stročnico. Na voljo so originalni rezervni deli z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.

Koliko prostora potrebuje Standard 165 v delavnici?

Upoštevajte vsaj razdaljo med središči (1000 mm), ki je prosta pred in za strojem za rokovanje z obdelovancem, plus 80 cm na vsaki strani za varno delo. Za stroje nad 300 kg se za razkladanje opreme uskladite s Krollit.
