Bernardo TITAN 800 x 3000 Vario s 3-osnim DRO je kovinska stružnica za profesionalno uporabo, z razdaljo med središči 3000 mm, višino središča 400 mm, motorjem 7,5 kW (10 KM) in težo 3820 kg. Krollit, uradni distributer Bernardo od leta 2007.
- Razdalja med središči: 3000 mm
- Višina središča: 400 mm
- Premer struženja nad posteljo: 800 mm
- Premer struženja z vdolbino: 1000 mm
- Premer struženja nad drsnikom: 540 mm
- Širina posteljo: 400 mm
Kdo uporablja TITAN 800 x 3000 Vario s 3-osnim DRO in za kaj?
Strojne delavnice in obrtni strugarji uporabljajo TITAN 800 x 3000 Vario s 3-osnim DRO za valjasto, stožčasto in navojno struženje jekel in zlitin. Stroj podpira proizvodnjo rezervnih delov, gredi, puš in majhnih serij.
Njegovo mesto v ponudbi Bernardo
Bernardo TITAN 800 x 3000 Vario s 3-osnim DRO je del ponudbe stružnic za kovine Bernardo, ki jo Krollit v Italiji distribuira od leta 2007. Ponudba Bernardo vključuje modele različnih kategorij in stopenj zmogljivosti: če želite izbrati pravi stroj za svojo uporabo, si lahko ogledate katalog Bernardo na Krollitu ali se za pomoč pri izbiri pravega stroja obrnete na podporo strankam.
Logistika in podpora Krollit
Stroji so odposlani v 5–9 delovnih dneh (7 dni na jugu). Za rezervne dele in dodatke dostava iz skladišča Krollit traja 3–5 delovnih dni. Podpora strankam v italijanščini je na voljo za tehnično dokumentacijo, podatkovne liste izdelkov in upravljanje naročil rezervnih delov. Krollit je uradni distributer od leta 2007.
Za koga je namenjen TITAN 800 x 3000 Vario s 3-osnim DRO?
Titan 800 x 3000 vario s 3-osnim DRO je priporočljiv za naslednje profesionalne profile:
-
Mehanske delavnice in obrtniški strugarji: valjasto, stožčasto in navojno struženje na jeklih in zlitinah.
-
Industrijski vzdrževalni in servisni centri: obdelava rezervnih delov, gredi, puš in maloserijska proizvodnja.
-
Hobisti in modelarski ustvarjalci: profesionalni stroji; Za občasno domačo uporabo razmislite o manjših namiznih modelih.
Vreteno, orodja in hitrost
| Razdalja med rezili |
3000 mm |
| Višina rezil |
400 mm |
| Izvrtina vretena |
105 mm |
| Priključek vretena |
DIN 55029 D1-8 |
| Hitrost vretena |
16 – 70 / 50 – 215 / 100 – 475 / 350 – 1500 vrt/min |
Miza, dimenzije in geometrija
| Širina palete |
400 mm |
| Dimenzije stroja (D x Š x V) |
4800 × 1320 × 3820 mm |
| Teža |
3820 kg |
Druge specifikacije
| Ø vrtljiv na postelji |
800 mm |
| Ø vrtljiv z vdolbina |
1000 mm |
| Vrtljivi Ø na vozičku |
540 mm |
| Vzdolžni pomiki |
(25) 0,044 – 1,48 mm/vrt |
| Prečni pomiki |
(25) 0,022 – 0,74 mm/vrt |
| Metrični navoj |
(54) 0,45 – 120 mm |
| Palčni navoj |
(54) 7/16 – 80 TPI |
| Pinola konjička |
Ø 90 mm – hod 235 mm – konus MK 5 |
| Moč motorja |
7,5 kW (10 KM) |
Pogosto zastavljena vprašanja
Katere materiale lahko obdeluje stroj TITAN 800 x 3000 Vario s 3-osnim DRO?
Mehka jekla, legirana jekla, lito železo, medenina in aluminij znotraj globin reza, navedenih v tehničnih specifikacijah.
Za kaljena ali visoko trdna legirana jekla priporočamo zmanjšanje hitrosti rezanja in globine reza. Stroj je zasnovan za splošno strojno proizvodnjo; Za posebne zlitine preverite združljivost vpenjalne glave in konjička z Morsejevim stožcem.
Kaj je vključeno v standardni obseg dobave?

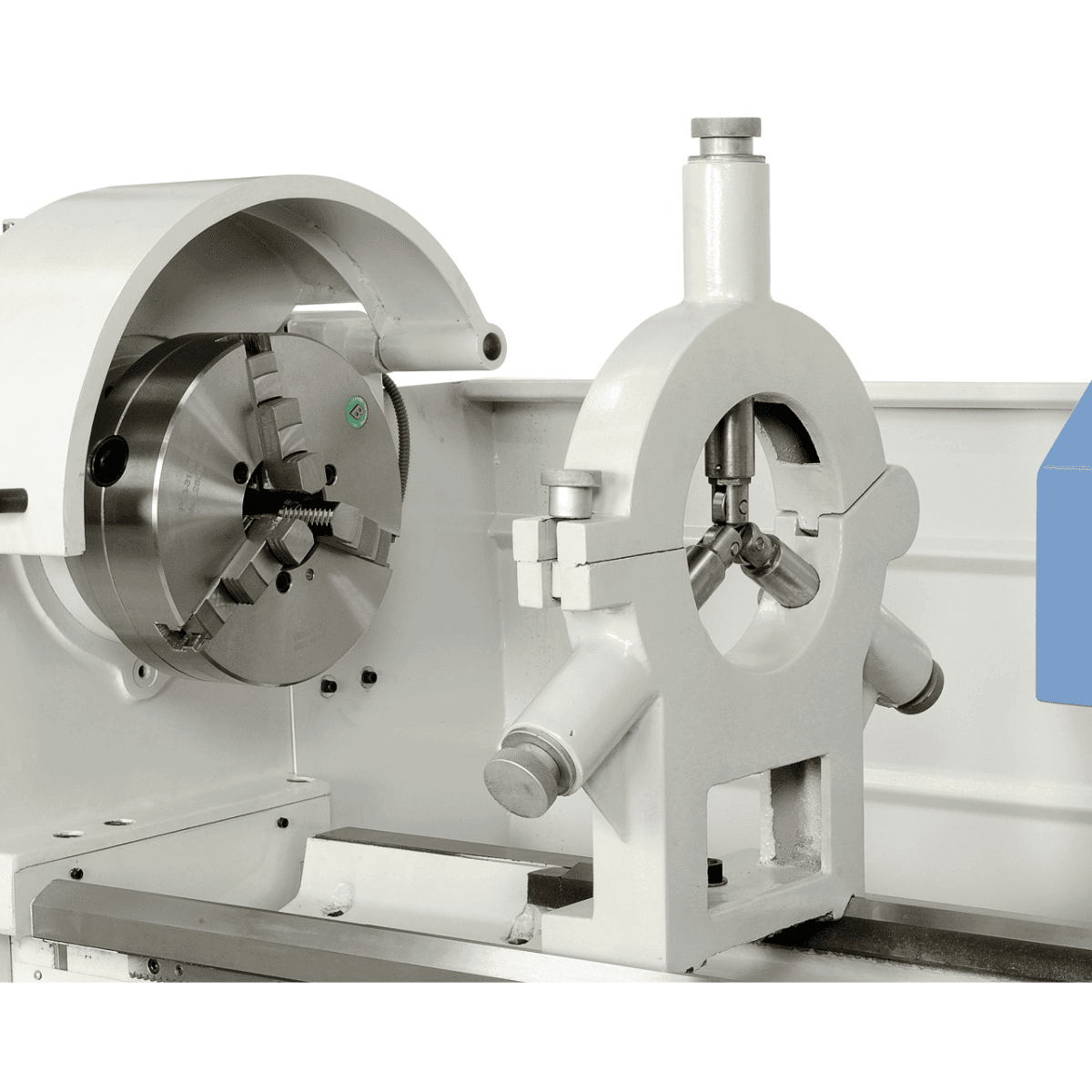

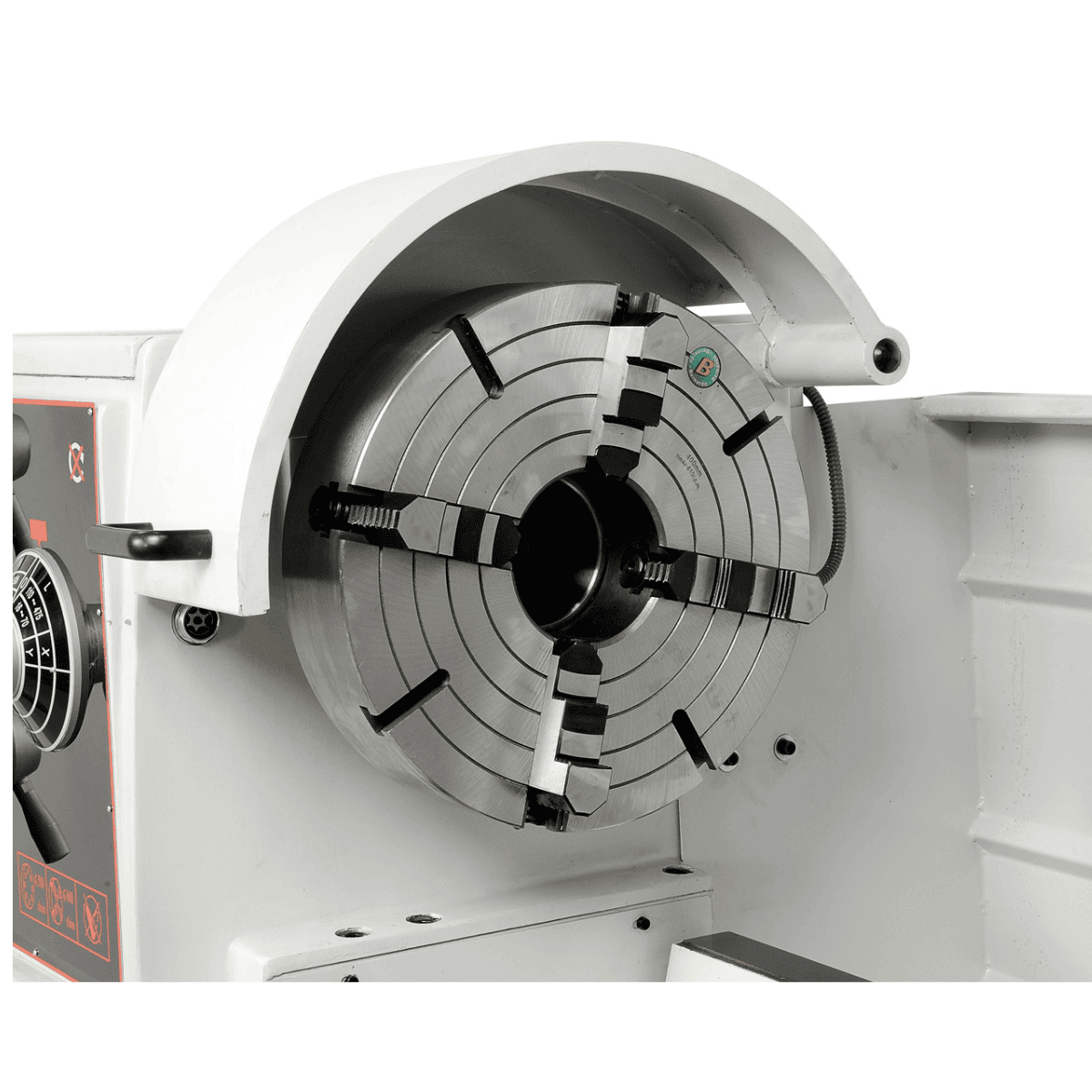

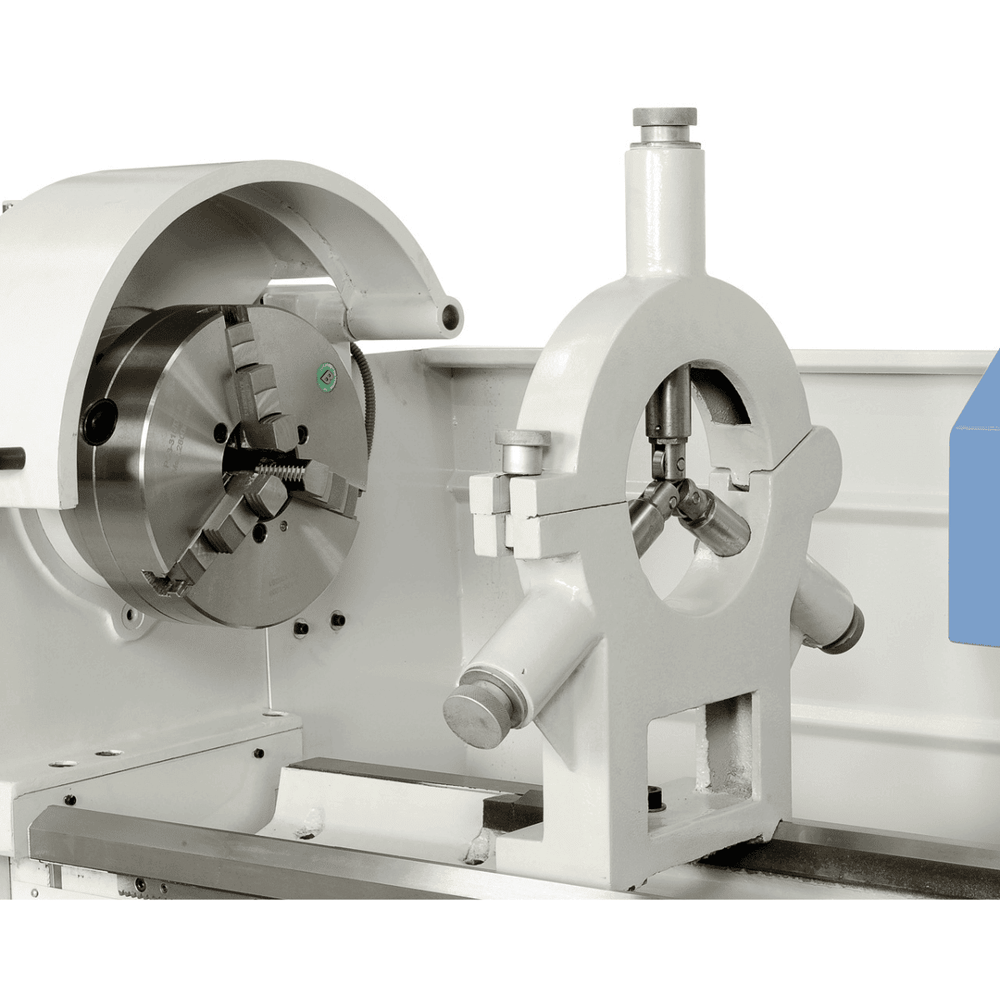

Obseg dobave vključuje samocentrirajočo vpenjalno glavo, konjiček, stabilno ležišče, pripomočke za navoje in komplet ključev.
Za natančen seznam dobavljene dodatne opreme in rezervnih delov si oglejte tehnični list proizvajalca. Krollit nudi podporo za originalne nadomestne dele Bernardo z dobavnim rokom 3-5 delovnih dni.
Kakšno vrsto napajanja potrebuje?
Podatke o napetosti si oglejte v tehnični tabeli. Kompaktni namizni stroji so pogosto enofazni 230 V, profesionalni modeli pa trifazni 400 V.
Za trifazne modele 400 V je potreben industrijski električni vod. Pred nakupom preverite, ali ima vaša delavnica zadostno napajanje.
Ali je stroj primeren za serijsko proizvodnjo?
Odvisno od razreda modela: profesionalne stružnice Bernardo obvladujejo neprekinjene cikle, medtem ko so namizni modeli primerni za srednje zahtevno uporabo.
Modela Profi in Apollo sta zasnovana za intenzivno večimensko uporabo; seriji Hobby in Goliath sta namenjeni občasni uporabi ali manjši delavnici.
Koliko tehta in kako je potrebna namestitev?
Teža se precej razlikuje glede na model: glejte »Teža« v tehnični tabeli.
Stroji nad 500 kg zahtevajo industrijska tla in sidranje. Namizne modele do 100 kg je treba namestiti na trdno mizo z ustrezno veliko površino.
