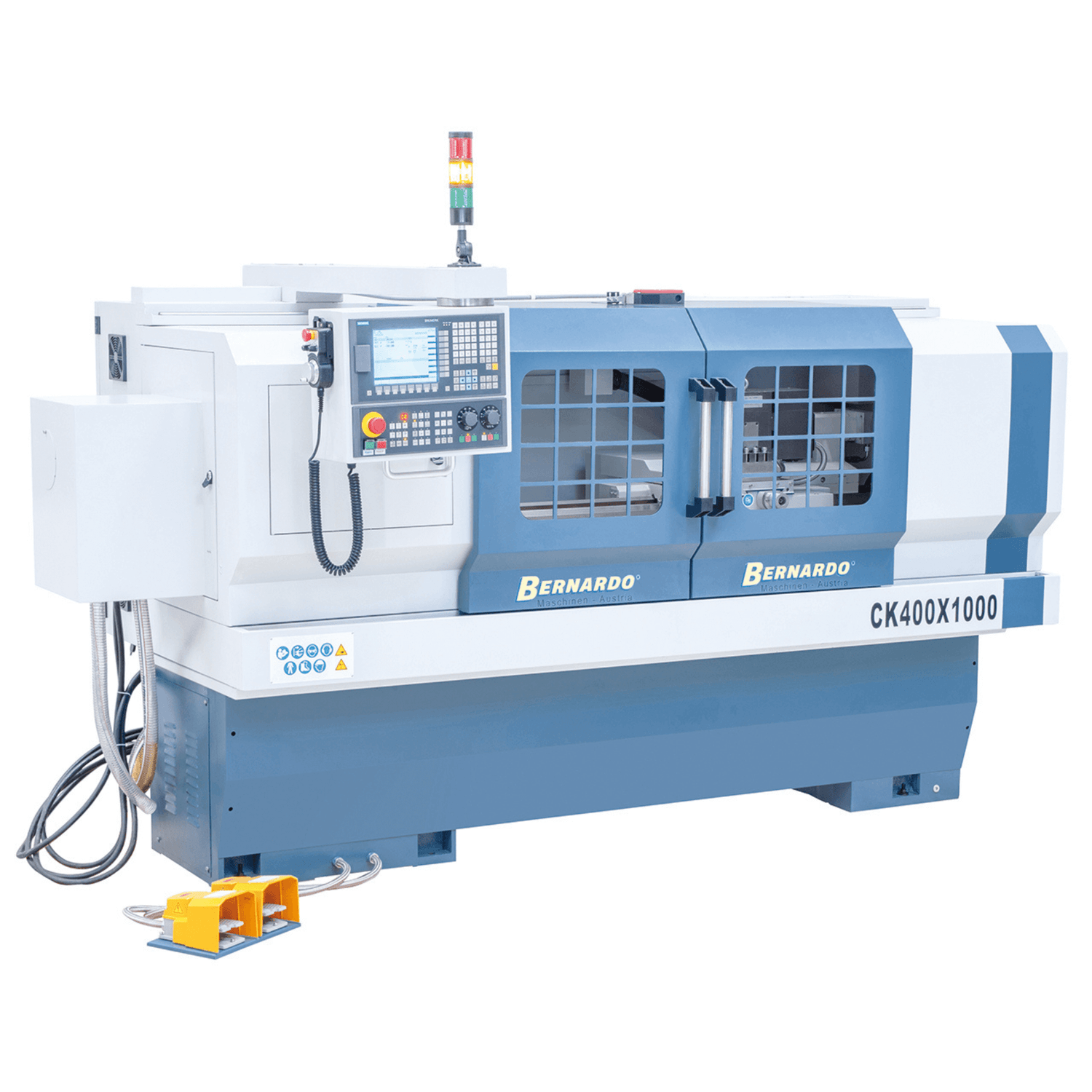

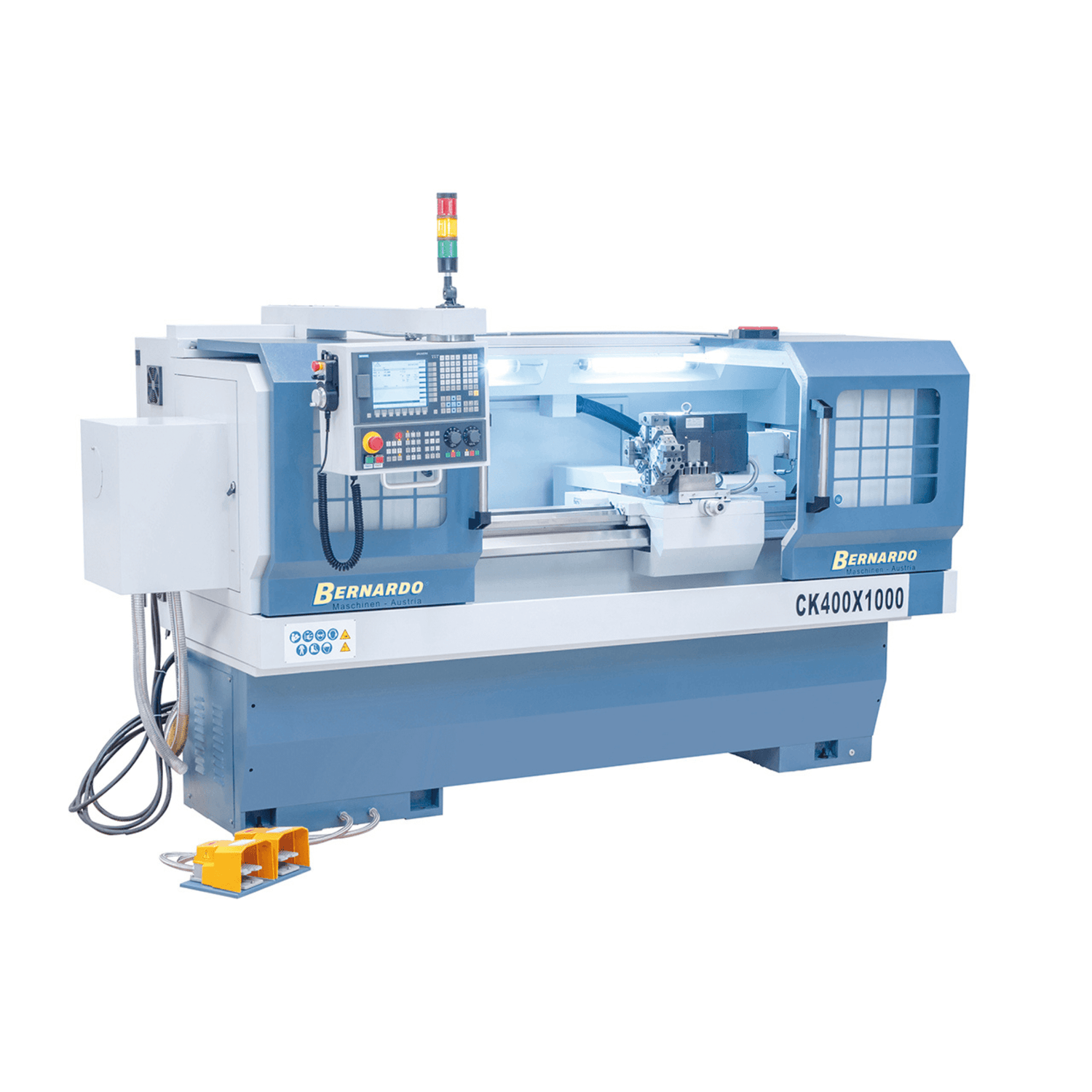

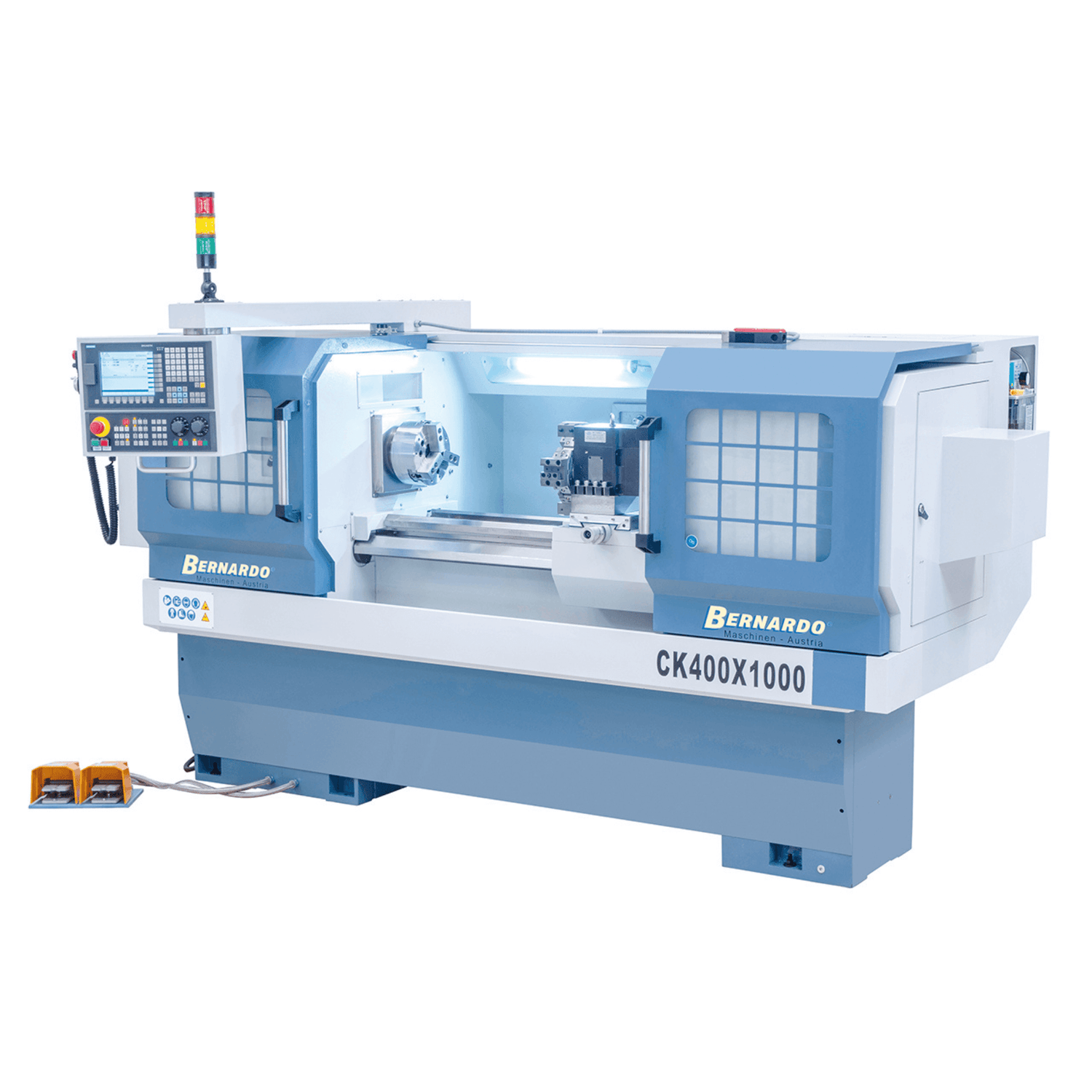

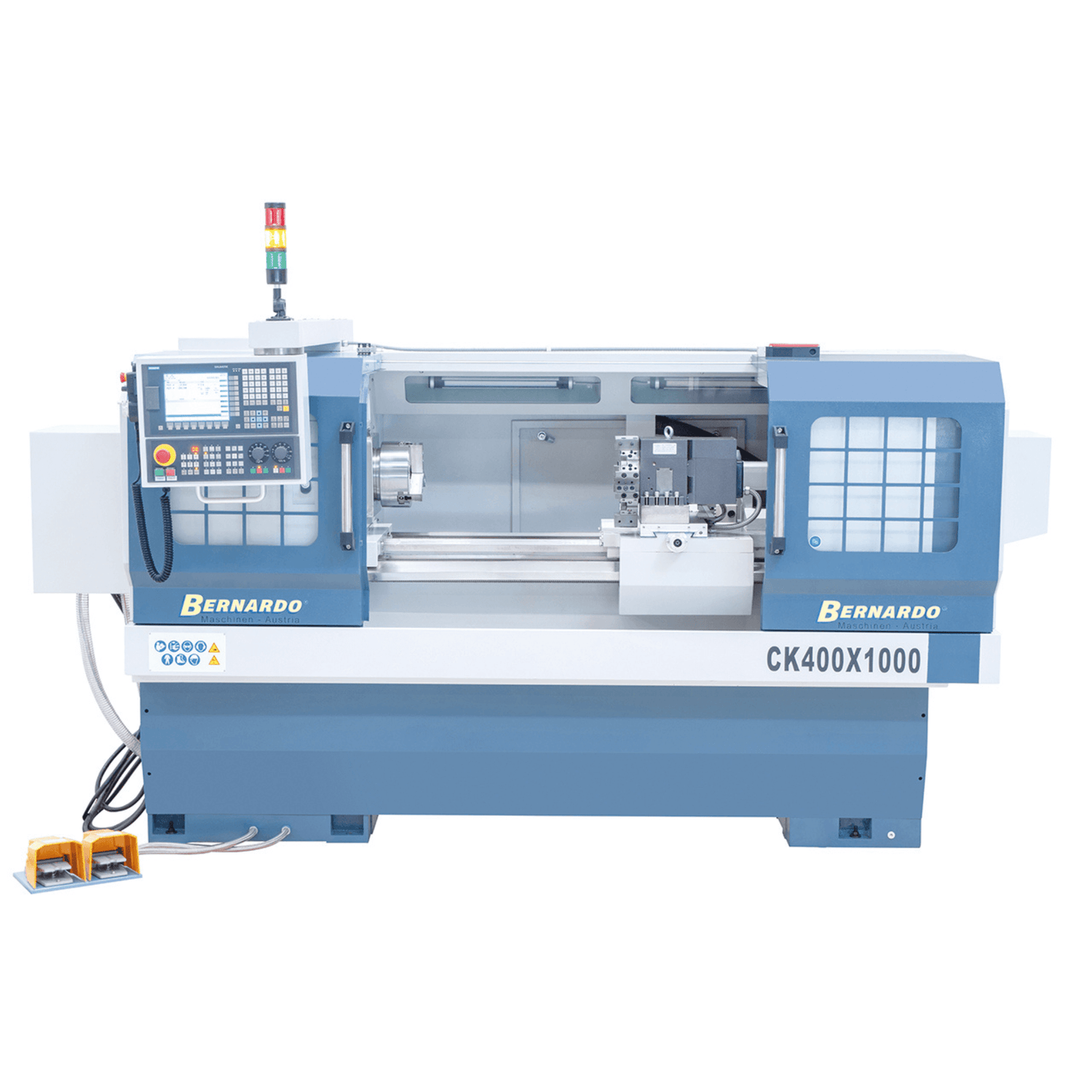

CNC stružnica Bernardo CK 400 x 750 s Siemens 808D Advanced
Stručnica Bernardo CK 400 x 750 je kompaktna in zmogljiva CNC za natančno in ponovljivo proizvodnjo. S premerom struženja 400 mm nad posteljo, sredinsko razdaljo 750 mm in 66 mm (A2-6) izvrtino vretena zlahka obvladuje srednje velike do velike obdelovance. Os X 210 mm in os Z 750 mm s hitrim premikom 6/8 m/min zagotavljata skrajšane čase ciklov. 8-mestni avtomatski revolver (držalo orodja 20x20 mm) in krmiljenje Siemens 808D Advanced zagotavljata intuitivno programiranje, natančnost ±0,01 mm in industrijsko zanesljivost. Standardne lastnosti vključujejo hidravlično vreteno Ø 200 mm s krmilno enoto, hidravlično konjičko, samodejno mazanje, elektronski ročni kolesce, hladilno tekočino in popolno ohišje. Z 5,5 kW motorjem in brezstopenjsko spremenljivo hitrostjo 30–2500 vrt/min je idealna izbira za delavnice, vzdrževanje in manjše proizvodne serije.
Glavne specifikacije
Kapaciteta: Ø nad posteljo 400 mm, razdalja med središči 750 mm
Izvrtina vretena Ø 66 mm, vpenjalo A2-6
Hitrost vretena 30–2500 vrt/min (brezstopenjsko)
Pomik osi: X 210 mm / Z 750 mm
Hitri hodi osi: X 6 m/min / Z 8 m/min

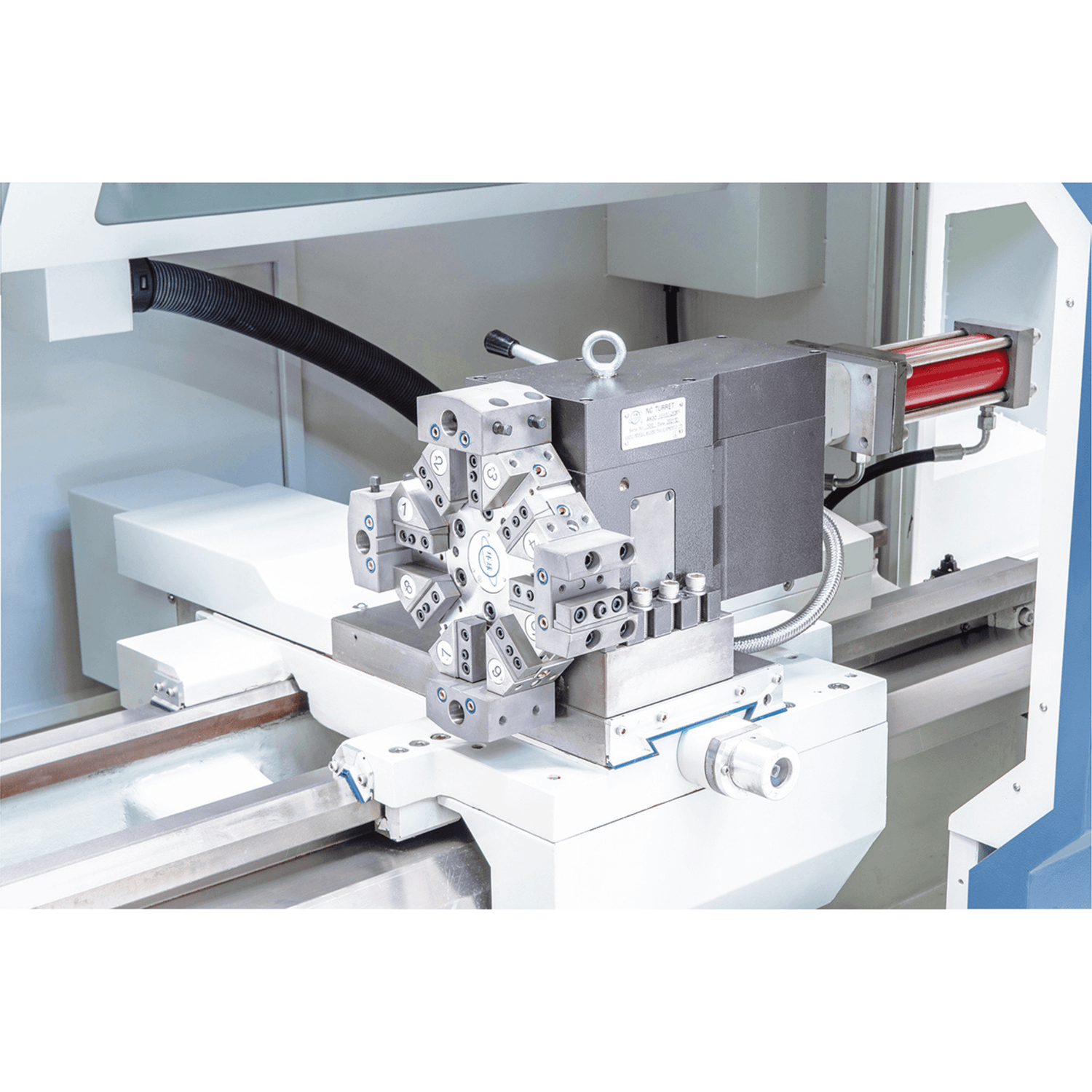

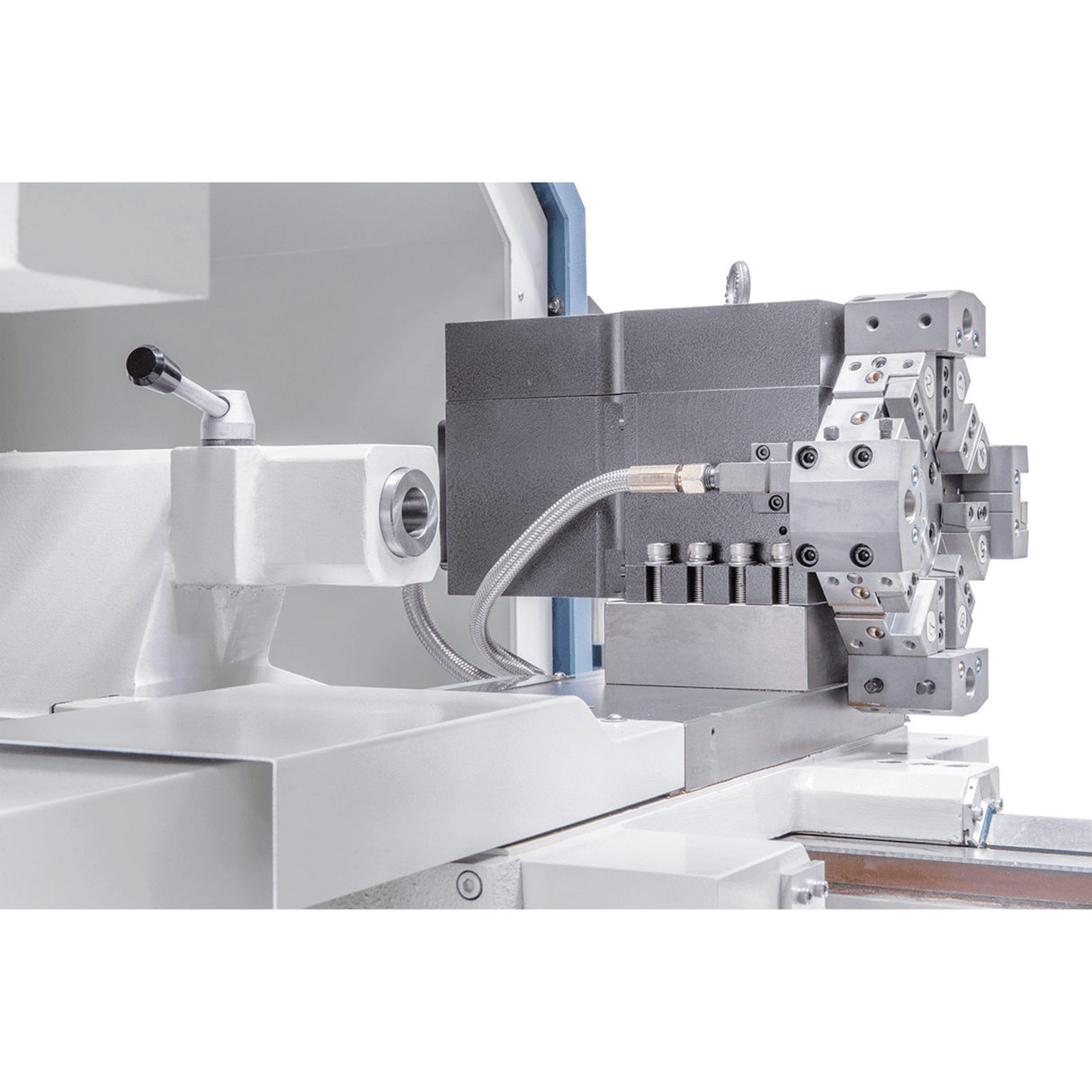

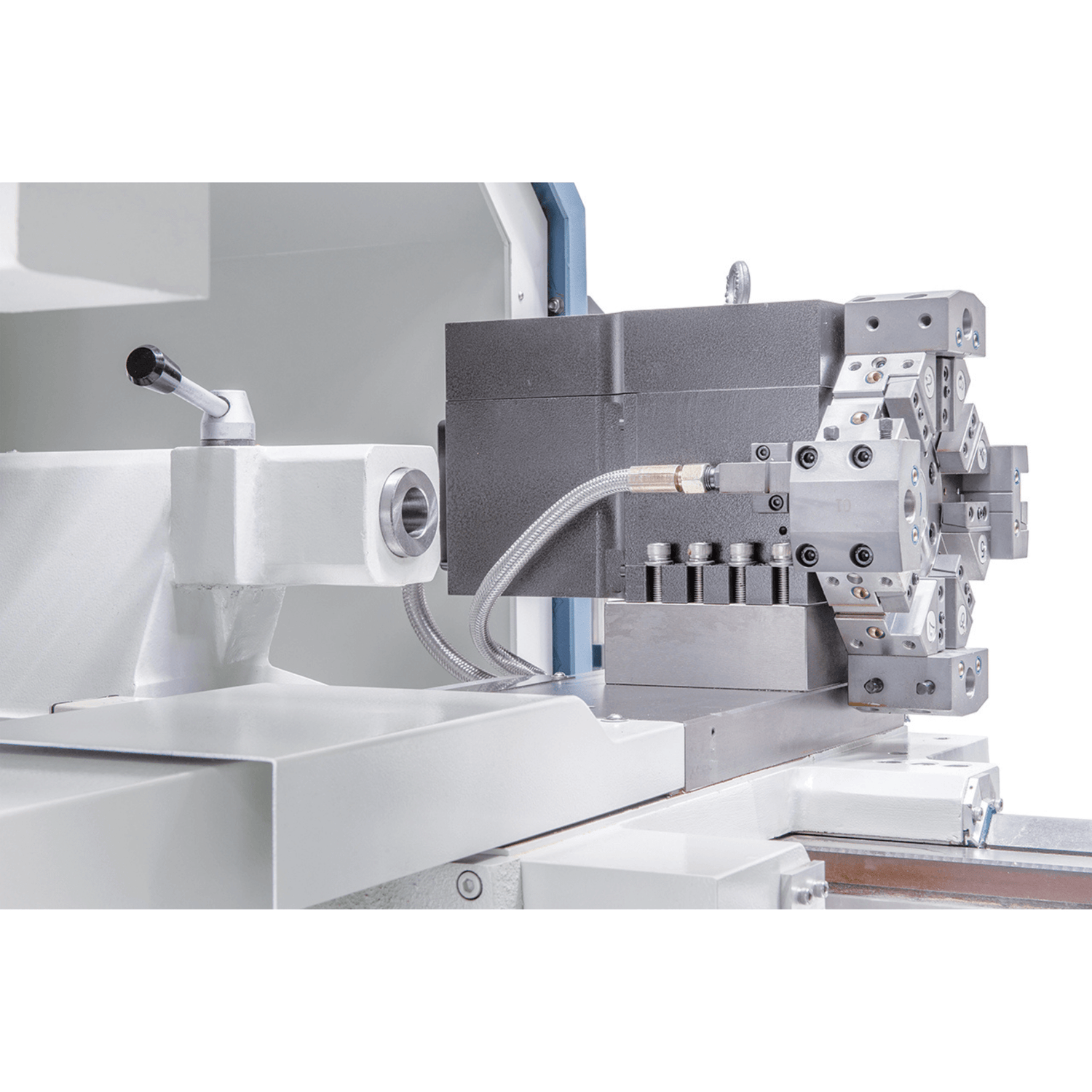

8-postajalni avtomatski revolver, orodja 20×20 mm

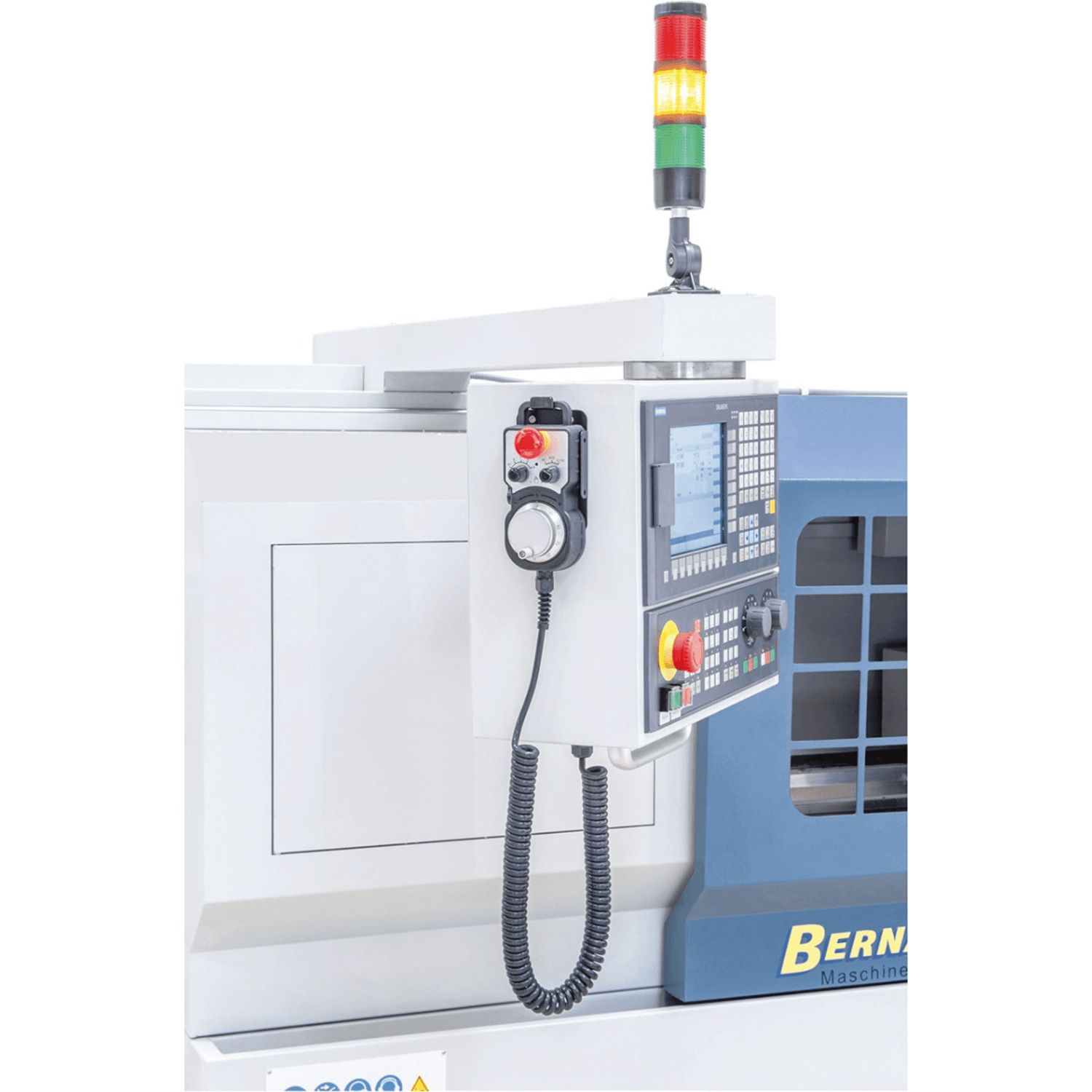

Siemens 808D Advanced z elektronskim ročnim kolesom
Natančnost pozicioniranja ±0,01 mm
MT4 konjiček s pinolo Ø 55 mm, hod 140 mm (hidravlična nastavitev)

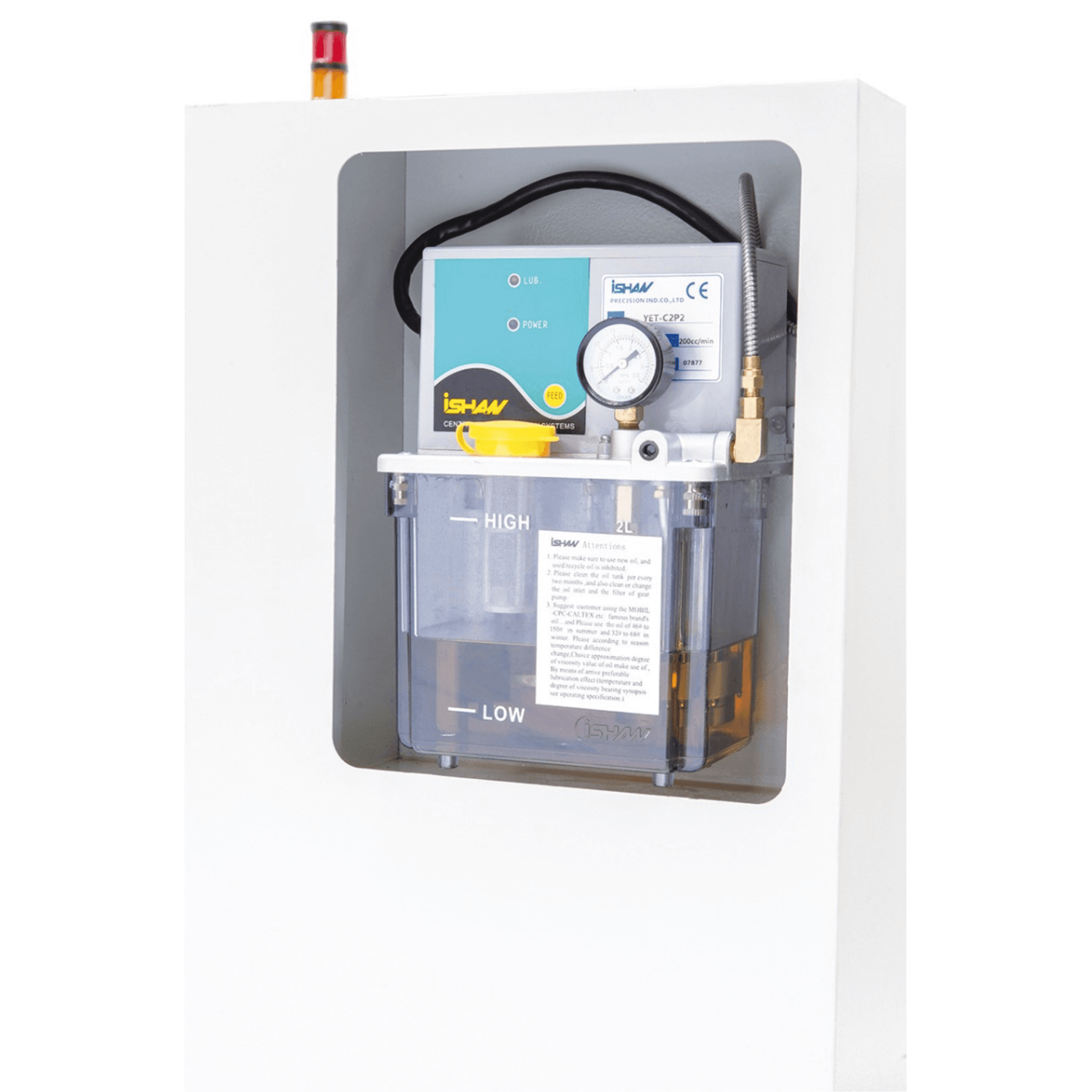

Avtomatsko mazanje osi in integrirano hladilno sredstvo
Toga konstrukcija: 330 mm ležišče, stroj 1780 kg
motor 5,5 kW, ohišje in varnost s certifikatom CE
Tehnična tabela:
| Določite | Vrednost |
|---|---|
| Razdalja med konicami | 750 mm |
| Višina konic | 200 mm |
| Ø vrtljiv na mizi | 400 mm |
| Ø vrtljiv na prečnem vozičku | 240 mm |
| Širina palete | 330 mm |
| Vreteno izvrtina | Ø 66 mm |
| Pritrditev vretena | A2-6 |
| Hitrost vretena | 30 – 2500 vrt/min (neprekinjeno) |
| Pomik osi X / Z | 210 mm / 750 mm |
| Hitri premik osi X / Z | 6 / 8 m/min |
| Revolver | 8 položajev |
| Prečni prerez orodja | 20 × 20 mm |
| Natančnost pozicioniranja | ± 0,01 mm |
| Premer pinole konjička | 55 mm |
| Hod pinole konjička | 140 mm |
| Konič konjička | MT4 |
| Moč motorja | 5,5 kW |
| Dimenzije stroja (D × Š × V) | 2850 × 1510 × 1950 mm |
| Teža | 1780 kg |
Vsebina paketa:

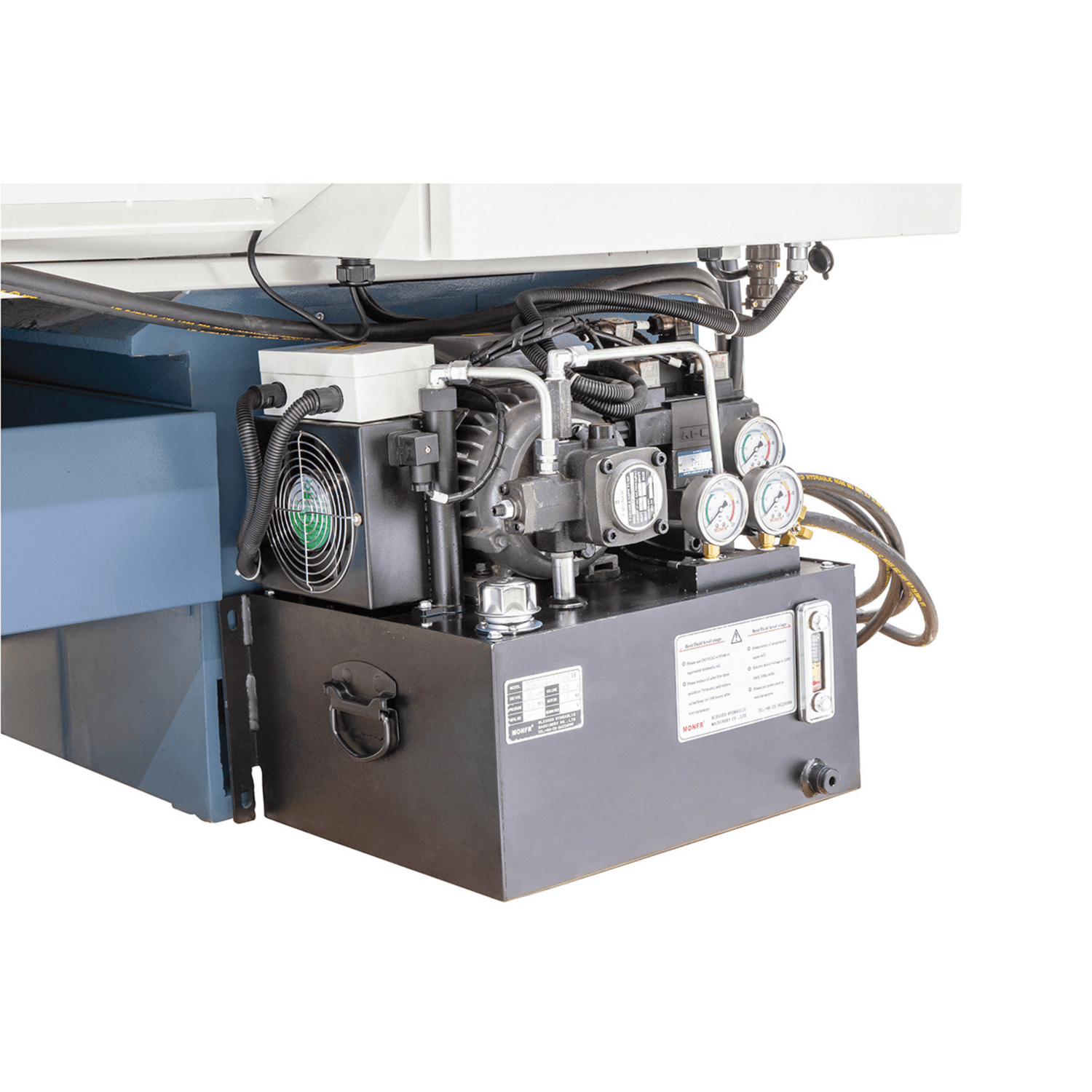

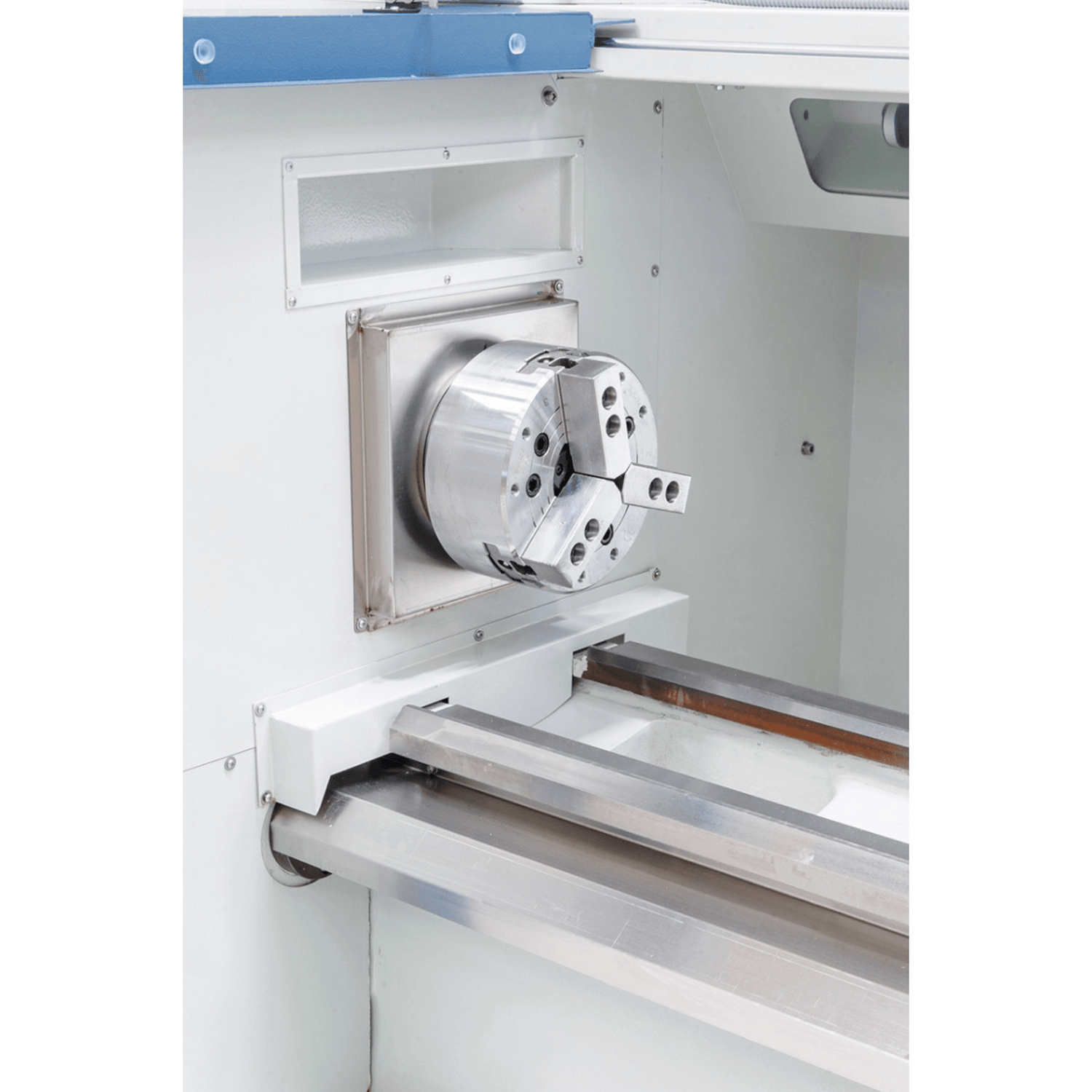

3-čeljustna hidravlična vpenjalna glava, Ø 200 mm, s hidravličnim agregatom
8-mestni avtomatski revolver + 3 držala za orodje

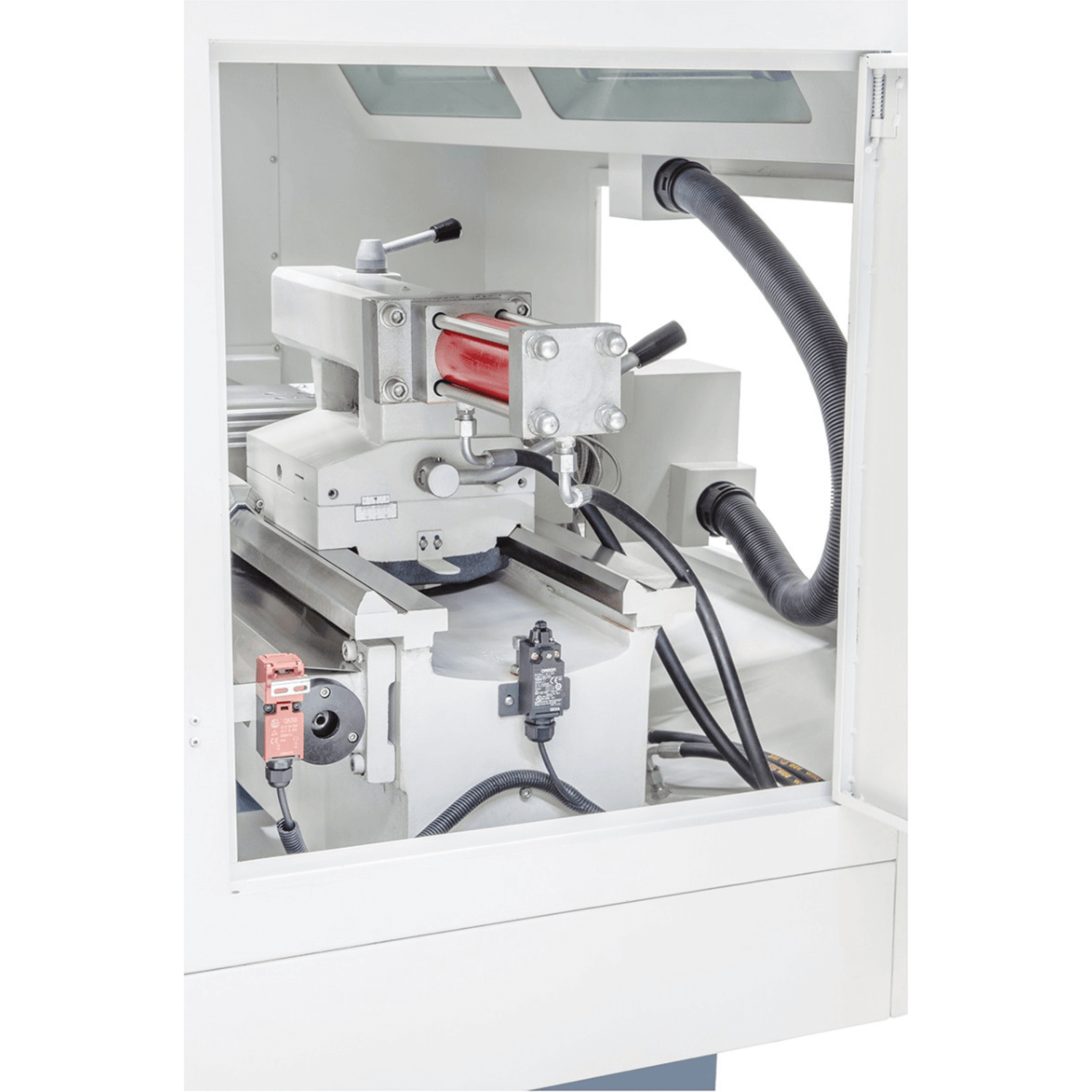

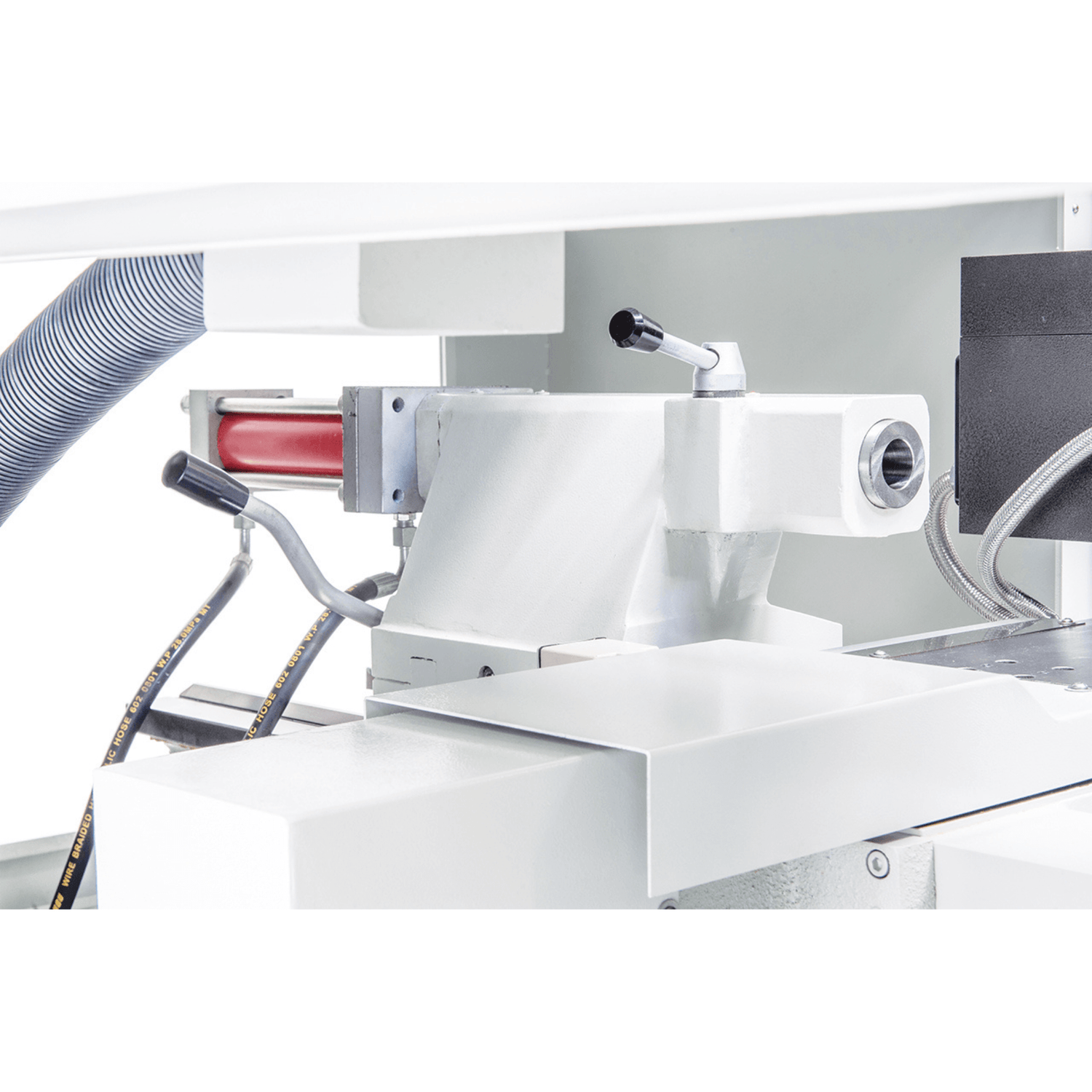

Hidravlična nastavitev pinole konjička
Napredno krmiljenje Siemens 808D

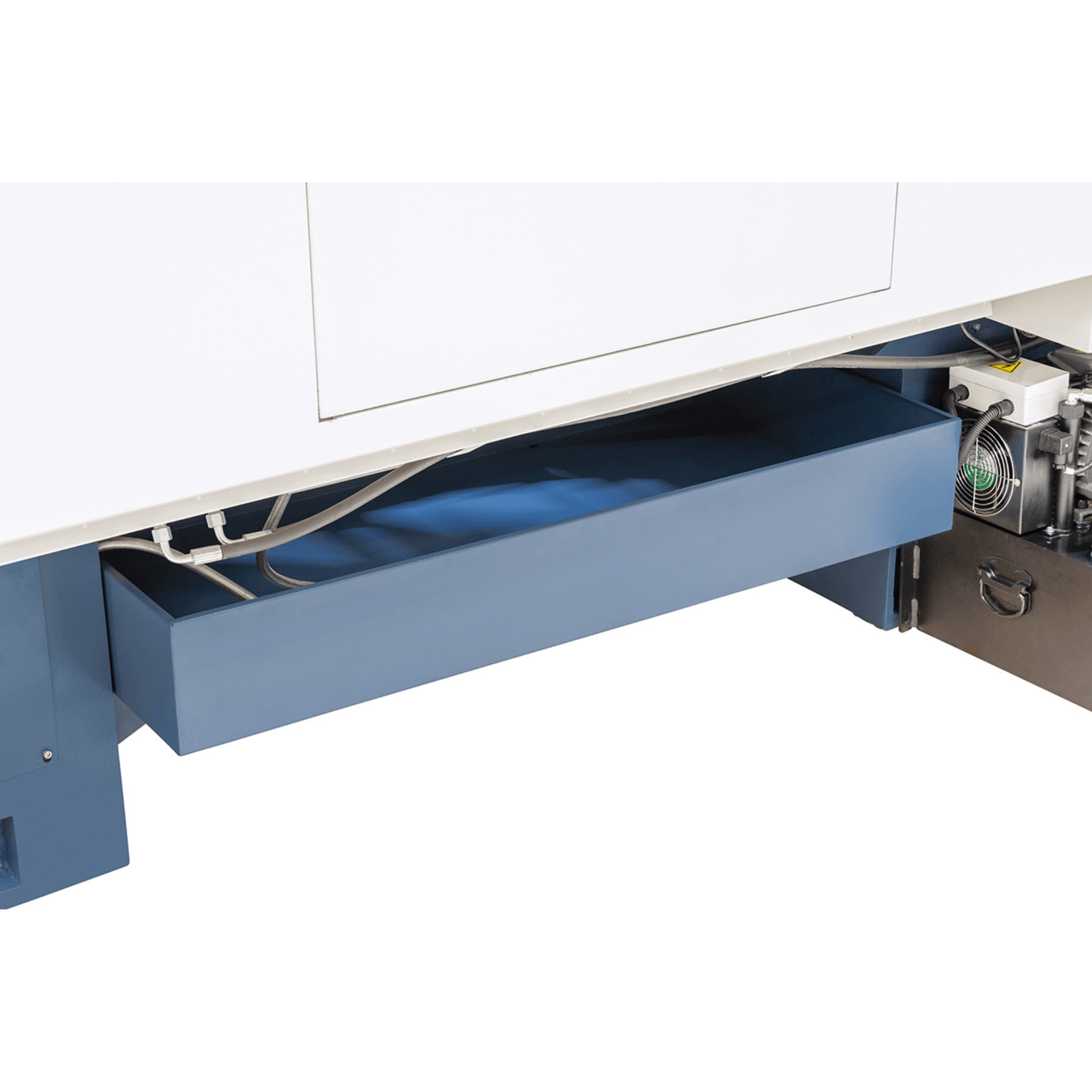

Samodejno hlajenje in mazanje osi
LED-lučka stroja
Vrtljiva konjička MT4
Elektronsko ročno kolo (MPG)
Popolno ohišje stroja
Standardni komplet orodja in pribora
Logistika
Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.
Pogosto zastavljena vprašanja

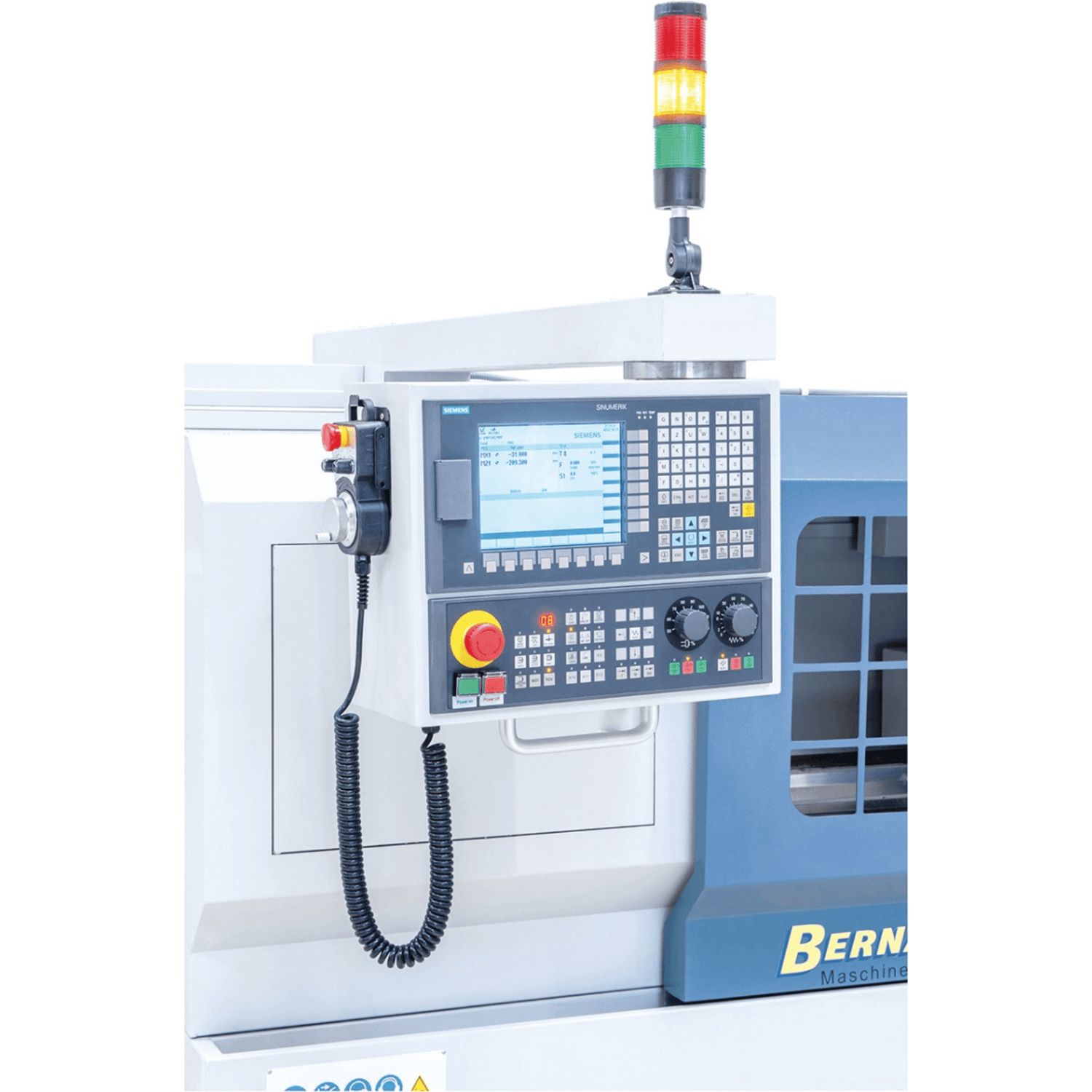

Kaj je krmilnik Siemens 808D Advanced in kaj počne?
Siemens 808D Advanced je CNC, nameščen na stružnici CK 400. Omogoča programiranje v kodi ISO/DIN (G-koda) z grafično simulacijo poti orodja pred izvedbo, standardne cikle za struženje, navoje in ponovljivo vrtanje ter upravljanje do 16 shranjenih orodij. Ergonomska tipkovnica in barvni zaslon omogočata dostop tudi operaterjem, ki so novi v svetu CNC.
Ali lahko operater z izkušnjami samo na ročnih stružnicah uporablja CK 400?
Da, s krivuljo učenja 2–4 tedne. Siemens 808D ima način MDI (ročni vnos podatkov), ki izvaja posamezne operacije kot ročna stružnica, pogovorno programiranje pa vodi operaterja skozi ustvarjanje programa, ne da bi moral pisati G-kodo od začetka. Za začetnike je priporočljiv 16-urni tečaj Siemens Operate.
Kakšna je razlika med CK 400 × 750 in različicami z različnimi medosnimi razmiki?
Številka za × označuje medosni razmik v mm – največjo dolžino obdelovanca, ki ga je mogoče stružiti. CK 400 × 750: največja dolžina 750 mm. Premer struženja na postelji (400 mm) ostane nespremenjen. Izbira je odvisna od največje dolžine gredi in palic, ki jih je treba obdelati v proizvodnji.
Ali so na voljo rezervni deli, servis in usposabljanje?
Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Usposabljanje za Siemens 808D CNC je na voljo prek pooblaščenih centrov. Podpora strankam je na voljo v italijanščini.
Kakšen temelj potrebuje CK 400?
CK 400 tehta 950–1200 kg, odvisno od konfiguracije. Zadostuje standardno industrijsko tla (15 cm armiranobetonska). Ne potrebuje posebnega temelja, vendar ga je treba poravnati z nastavitvenimi vijaki – ravnost postelje neposredno vpliva na zožitev struženja.
