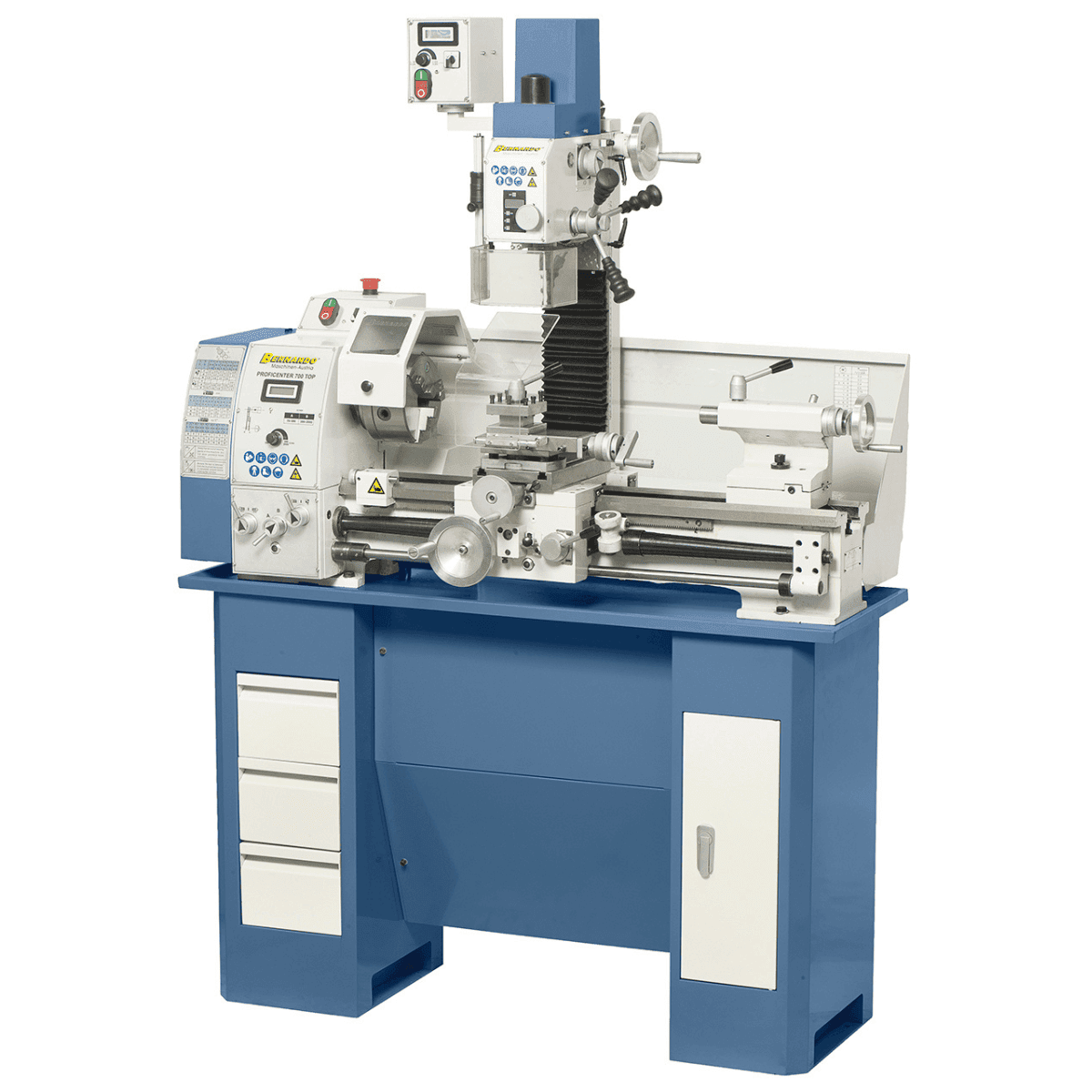

Stručnica Bernardo Proficenter 700 Top z integriranim rezkalnim strojem
Bernardo Proficenter 700 Top je kompakten in vsestranski kombinirani stružnik/rezkalni stroj, primeren za zahtevne hobiste, majhne delavnice in izobraževalne laboratorije. Z razdaljo med središči 700 mm in višino središča 150 mm omogoča natančne stružne operacije do premera 300 mm nad mizo. 38 mm vreteno z držalom MK5 ponuja veliko vsestranskost in brezstopenjsko regulacijo hitrosti (70–2000 vrt/min). Integrirana rezkalna sekcija z nagibno glavo ±90°, priključkom MK2 in hitrostmi od 50 do 2250 vrt/min omogoča vrtanje in rezkanje do 20 mm. Opremljen s frekvenčnim pretvornikom, digitalnim zaslonom, 160 mm 3-čeljustno vpenjalno glavo in številnimi dodatki, Proficenter 700 Top zagotavlja zanesljivost, natančnost in praktičnost v eni sami rešitvi, ki prihrani prostor.
Glavne specifikacije
⚙️ Stružnica in rezkalni stroj združena v enem stroju
📏 Razdalja med središči: 700 mm – Zamah nad mizo: 300 mm
🔩 Premer vretena Ø 38 mm z držalom MK5
Nastavljive hitrosti: stružnica 70–2000 vrt/min, rezkanje 50–2250 vrt/min
🧰 Metrični (0,2–3,5 mm) in palčni (8–56 TPI) navoji
🔄 Več pomikov: vzdolžni in nastavljivi ravnini

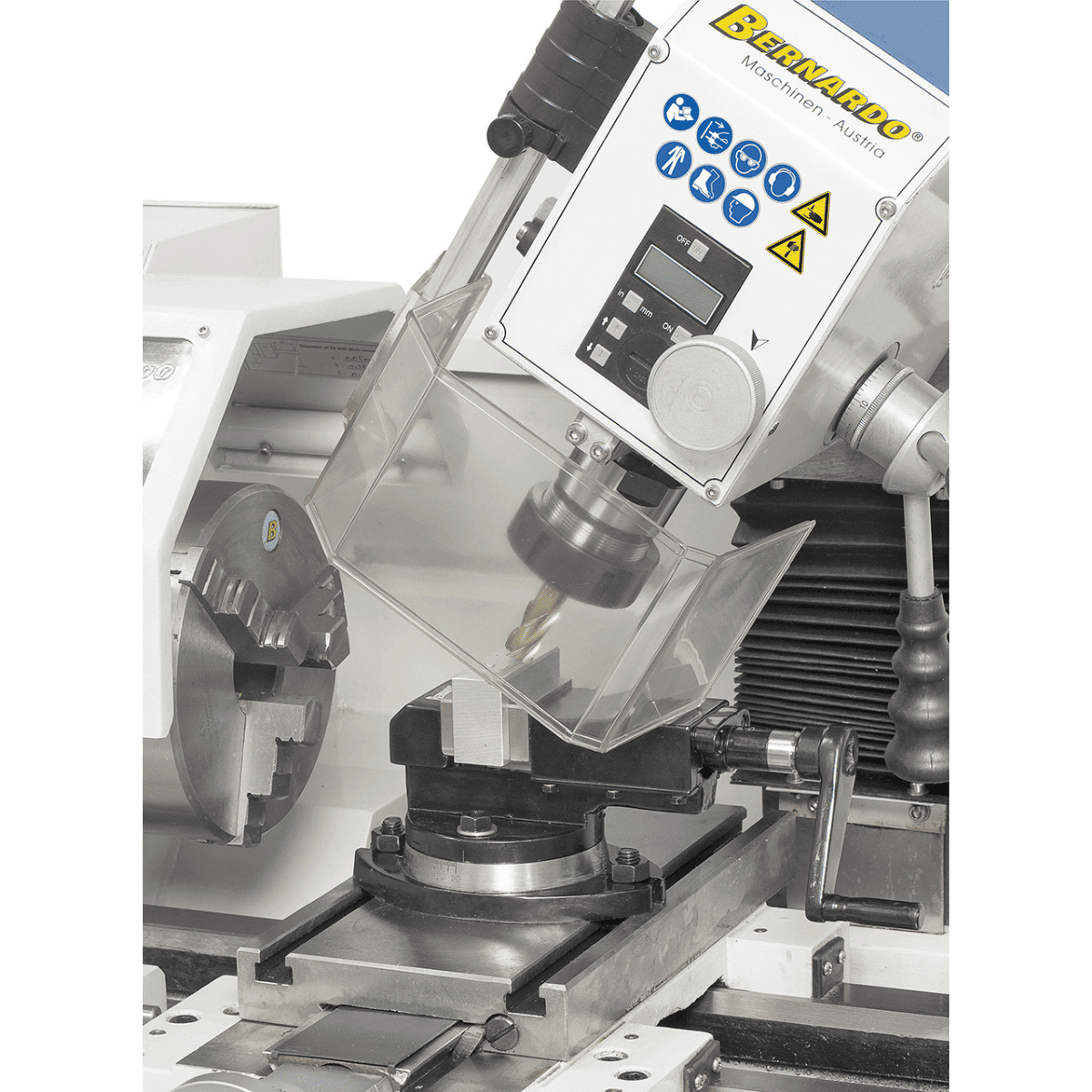

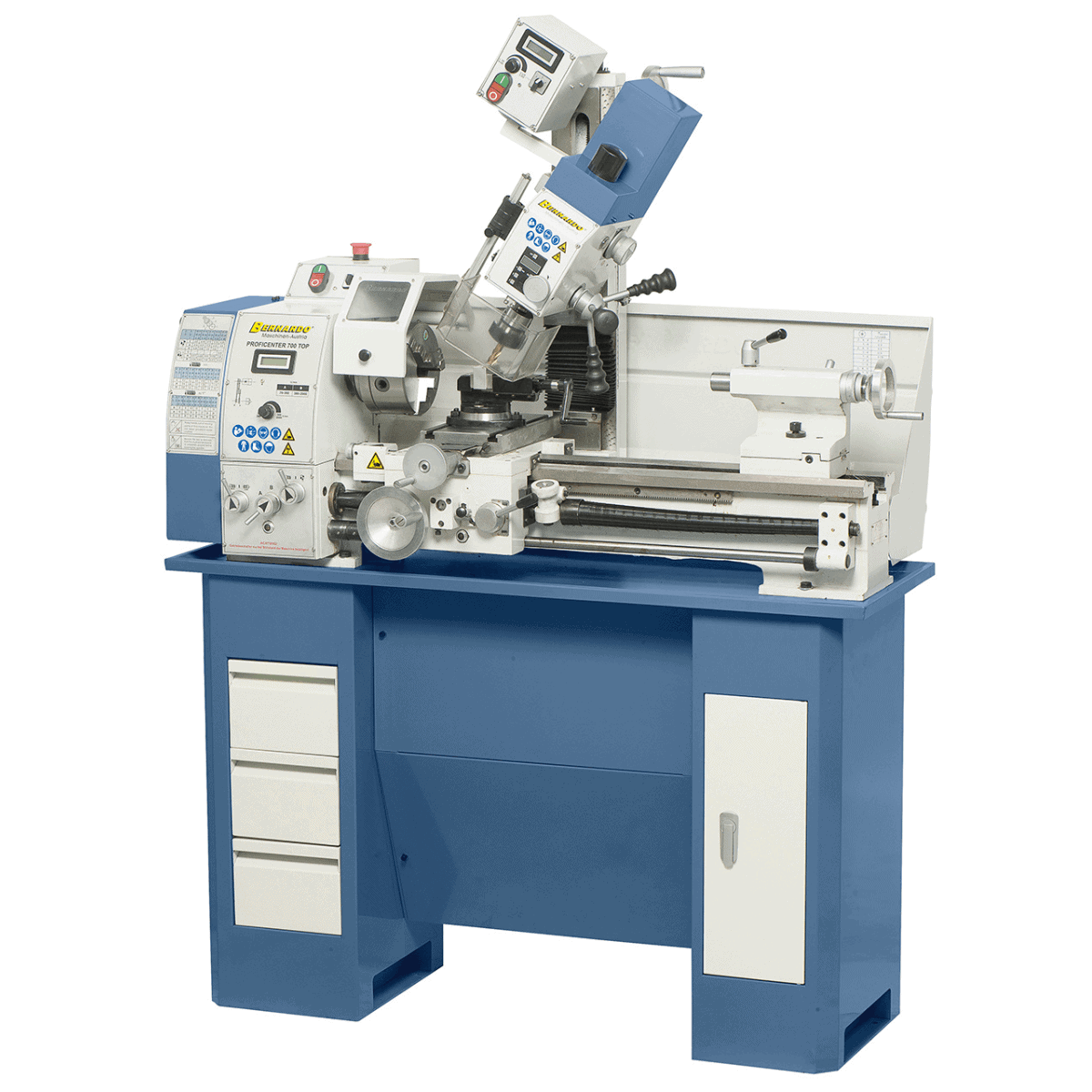

🛠️ Rezkalna glava nagibna ±90° in nastavljiva višina 260 mm
Digitalni prikaz hitrosti in vretena
🏋️ Trdna konstrukcija, teža cca. 298 kg, kompaktna in stabilna
Tehnična miza
🔹 STRUŽNICA
| Značilnost |
Vrednost |
| Razdalja med rezili |
700 mm |
| Višina rezil |
150 mm |
| Nihanje nad mizo |
300 mm |
| Izvrtina vretena |
38 mm |
| Podpora izvrtine vretena |
MK 5 |
| Hitrost (brezstopenjsko) |
70–380 / 380–2000 vrt/min |
| Vzdolžni pomiki |
(14) 0,07 – 0,65 mm/vrt |
| Ploski pomiki |
(11) 0,03 – 0,12 mm/vrt |
| Metrični navoji |
(18) 0,2 – 3,5 mm |
| Palci navoji |
(21) 8 – 56 TPI |
| Hod vretena |
85 mm |

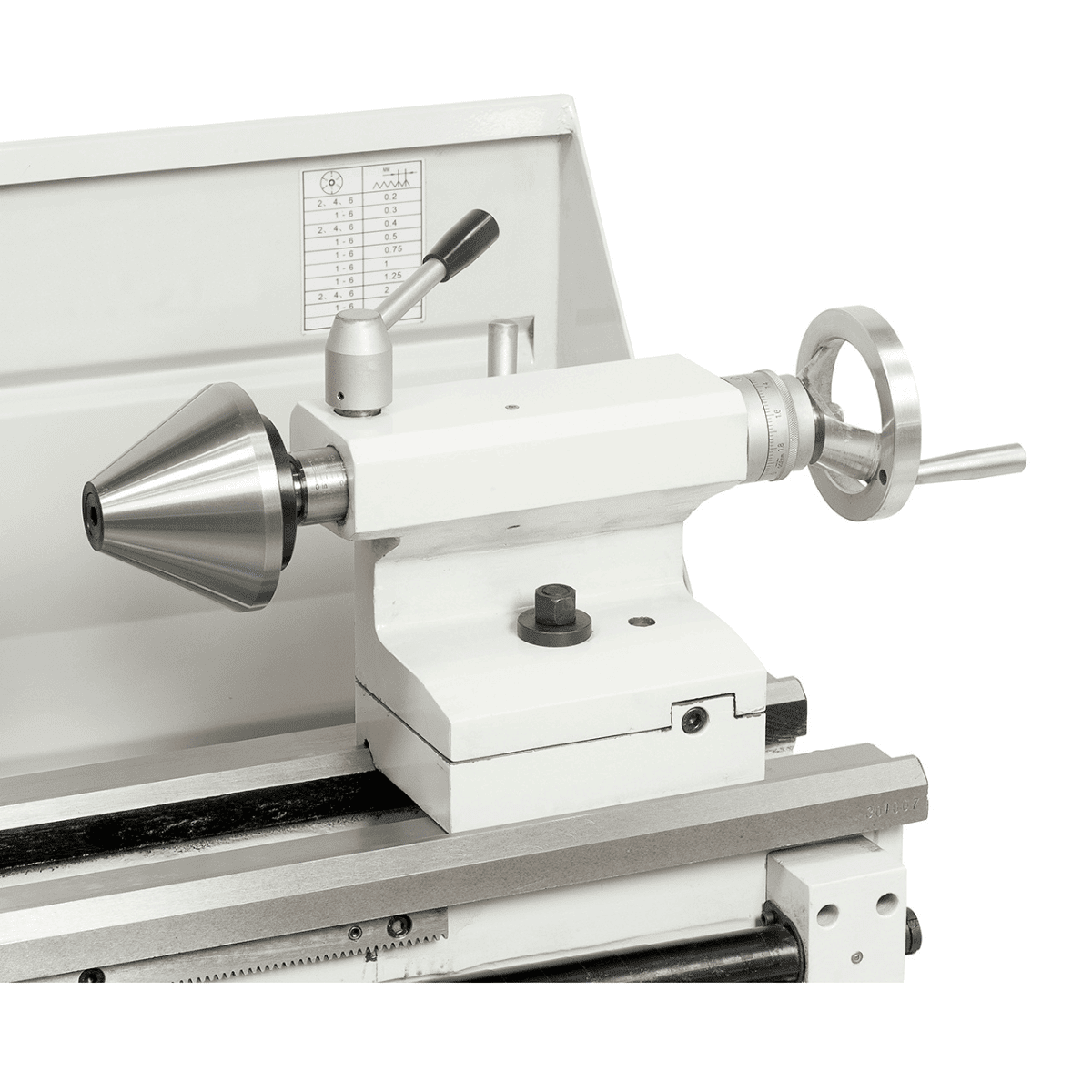

| Zadnja namestitev vretena |
MK 3 |
| T-utori za ravne drsnike |
12 mm |
| Motor stružnice S1 100 % |
0,85 kW / 230 V |
| Motor stružnice S6 40 % |
1,1 kW / 230 V |
🔹 REZALNI STROJ
| Značilnost |
Vrednost |
| Zmogljivost vrtanja |
20 mm |
| Maks. sprednji rezalni rezil |
63 mm |
| Maks. Rezkar s steblom |
20 mm |
| Dolžina roke |
170 mm |
| Hitrost vretena |
50 – 2250 vrt/min |
| Nosilec vretena |
MK 2 |
| Nagibna rezkalna glava |
-90° do +90° |
| Nastavitev višine glave |
260 mm |
| Rezkalni motor S1 100% |
0,60 kW / 230 V |
| Rezkalni motor S6 40% |
0,90 kW / 230 V |
🔹 VEČ
| Značilnost |
Vrednost |
| Dimenzije stroja (Š×G×V)* |
1380 × 640 × 1020 mm |
| Teža |
pribl. 298 kg |
| *brez stojala |
Standardna oprema

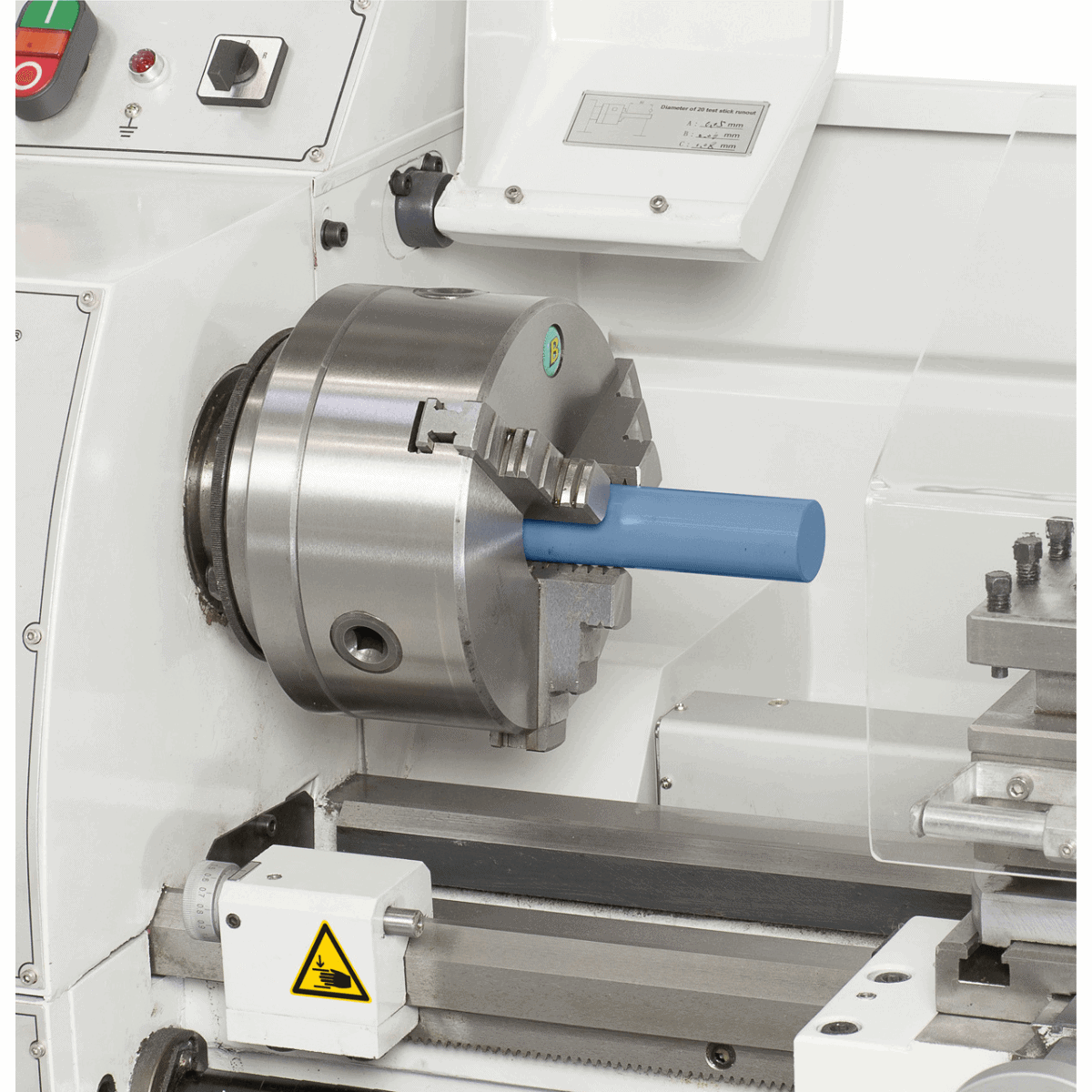

3-čeljustna vpenjalna glava DK11-160 mm
Prirobnica vpenjalne glave 160 mm
Vpenjalna glava za vrtanje s ključem 1–13 mm / B16
Konusna vpenjalna glava MK2/B16

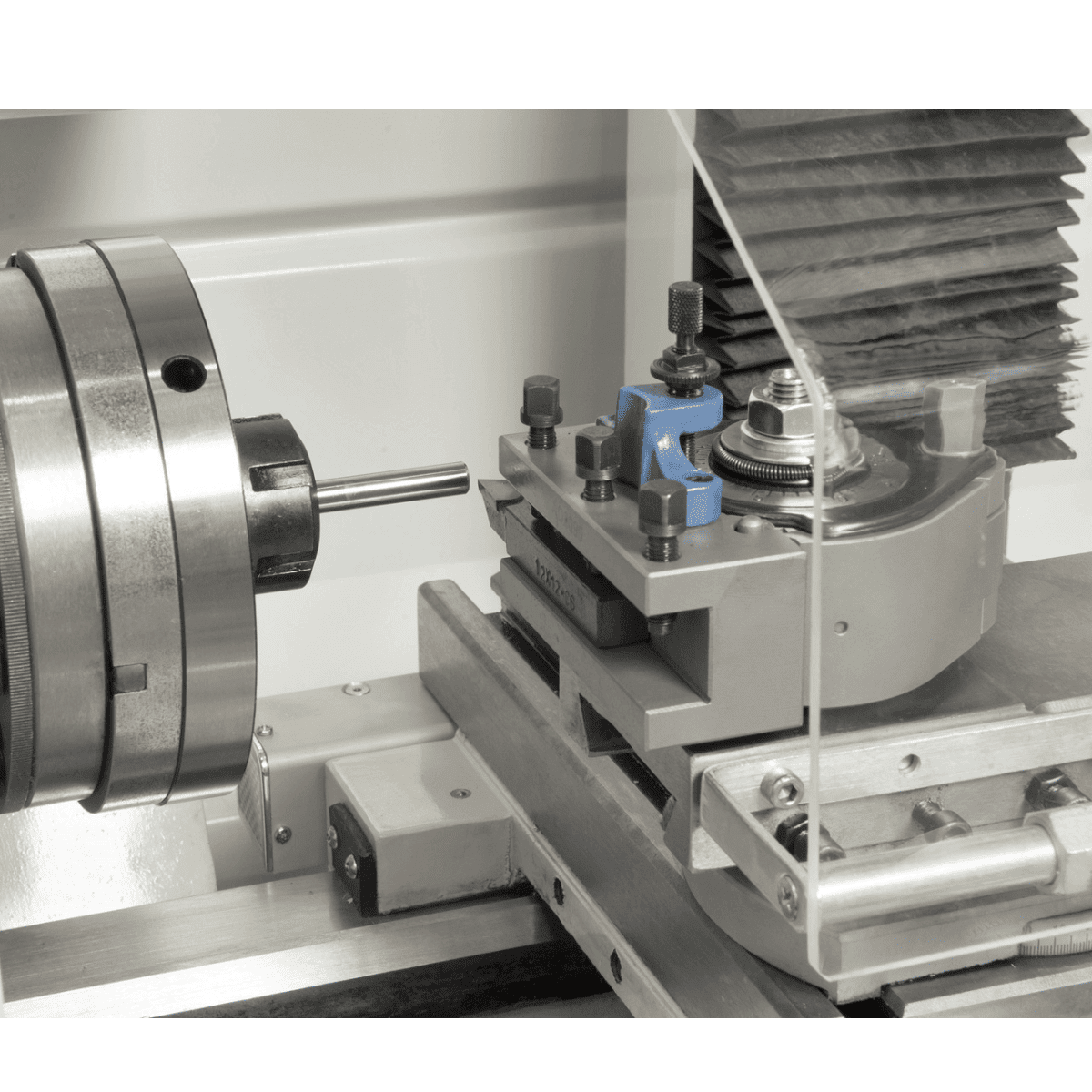

Štirikratno držalo za orodje
Drsni spoj
Mikrometrski vzdolžni naslon
Ravni drsniki z zgornjo oporo
Vgrajen frekvenčni pretvornik
Digitalni prikazovalnik vretena/hitrosti
Vpenjalna glava M10
Merilnik navoja
Fiksne centrirne točke
Nadomestna kolesa
Zaščita vretena
Pokrov vodila vretena
Zadnji zbiralnik odrezkov
Krmilna enota
Logistika
Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Na voljo so originalni rezervni deli, dostava pa traja 3–5 delovnih dni. Podpora strankam je na voljo v italijanščini.
Pogosto zastavljena vprašanja
Ali je Proficenter 700 stružnica, rezkalni stroj ali oboje?
Oboje v istem stroju. Proficenter 700 Top združuje: stružnico z utorjeno posteljo (sredinska razdalja 700 mm, premer postelje 280 mm) in navpično rezkalno glavo, nameščeno na stebru. Preklapljanje med obema načinoma se izvede s premikanjem glave – razstavljanje in ponovno sestavljanje ni potrebno. Primerno za napredne hobiste, izobraževalne delavnice in vzdrževalne oddelke, kjer prostor omejuje nakup dveh ločenih strojev.
Ali integrirani rezkalni stroj deluje tako dobro kot namenski rezkalni stroj?
Ne – kombinirani rezkalno-stružni stroji imajo v primerjavi z namenskimi stroji omejitve: krajši hod osi, manjša togost pri visokih stranskih obremenitvah in zamudne spremembe načina. Proficenter je prava izbira za občasna rezkalna dela na majhnih delih, ne pa za masovno proizvodnjo s težkim rezkanjem.
Ali so na voljo rezervni deli in dodatki?
Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
Koliko energije potrebuje Proficenter 700 Top?
Enofazno napajanje 230 V – neposredna povezava z 16 A Schuko vtičnico. Trifazni sistem ni potreben. Primerno za zasebne delavnice, garaže in laboratorije brez industrijskega sistema.
