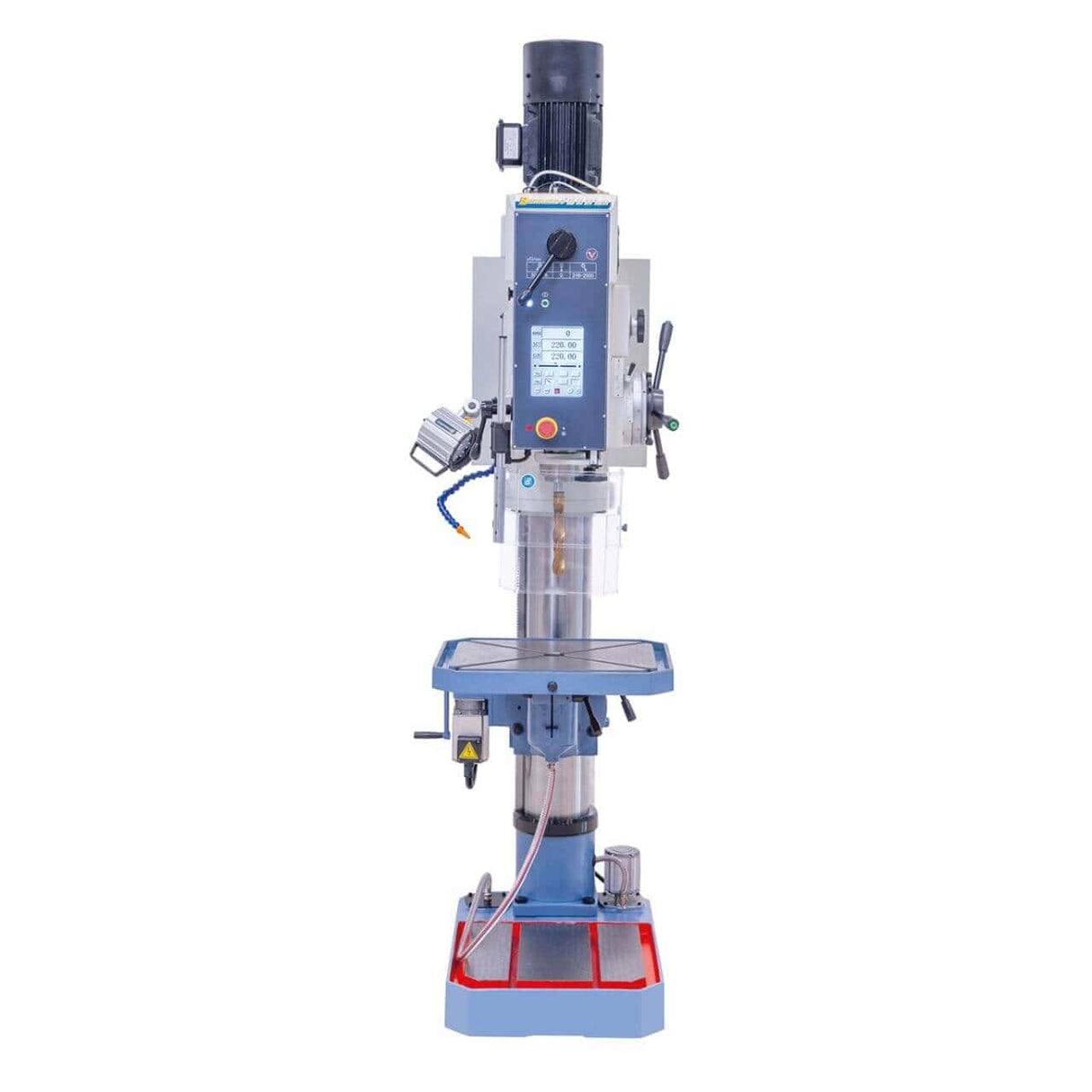

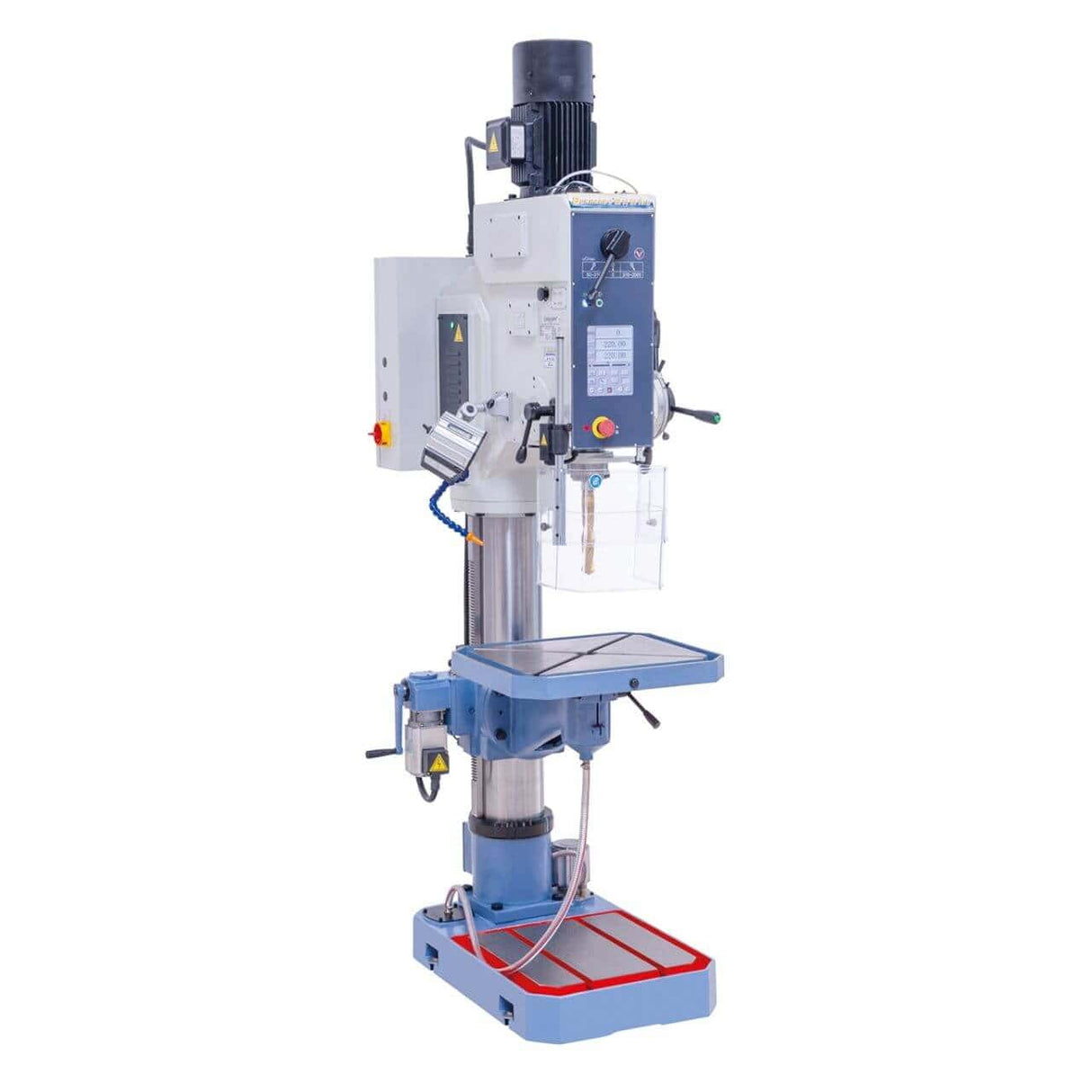

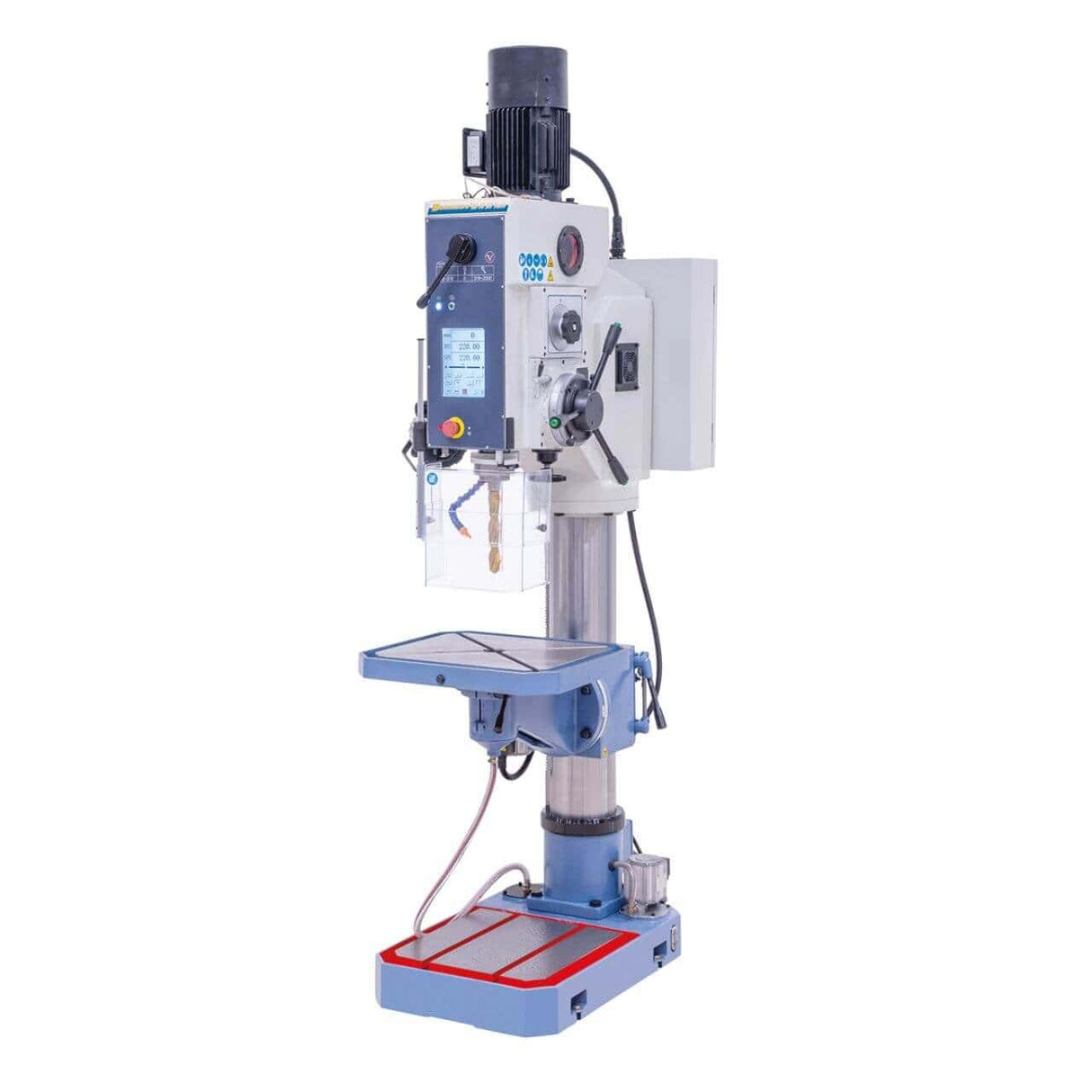

Steberni vrtalni stroj Bernardo GB 55 NC Vario – upravljanje na dotik in samodejni pomiki
Steberni vrtalni stroj Bernardo GB 55 NC Vario je zmogljiv in natančen profesionalni stroj, zasnovan za vrtanje, razvrtavanje in rezanje navojev do velikosti M42. Vse nastavitve se izvajajo prek velikega zaslona na dotik, zaradi česar je upravljanje preprosto in intuitivno.
Stroj ima 6 samodejnih pomikov, ki jih krmili elektromagnetna sklopka, motorizirano nastavitev višine mize in dvostopenjski menjalnik za območje hitrosti od 50 do 2200 vrt/min. Trdna, površinsko obdelana litoželezna miza se nagiba od -45° do +45° in omogoča vpenjanje velikih obdelovancev zaradi T-utorov.
GB 55 NC Vario je standardno opremljen z napravo za rezanje navojev, samodejnim sproščanjem orodja, črpalko za hladilno tekočino in vgrajeno LED-lučjo. Zagotovljena koncentričnost ≤0,02 mm, robusten poliran jeklen steber in zobniki v oljni kopeli dopolnjujejo ta vrhunski stroj za delavnice in industrijo.
Glavne specifikacije

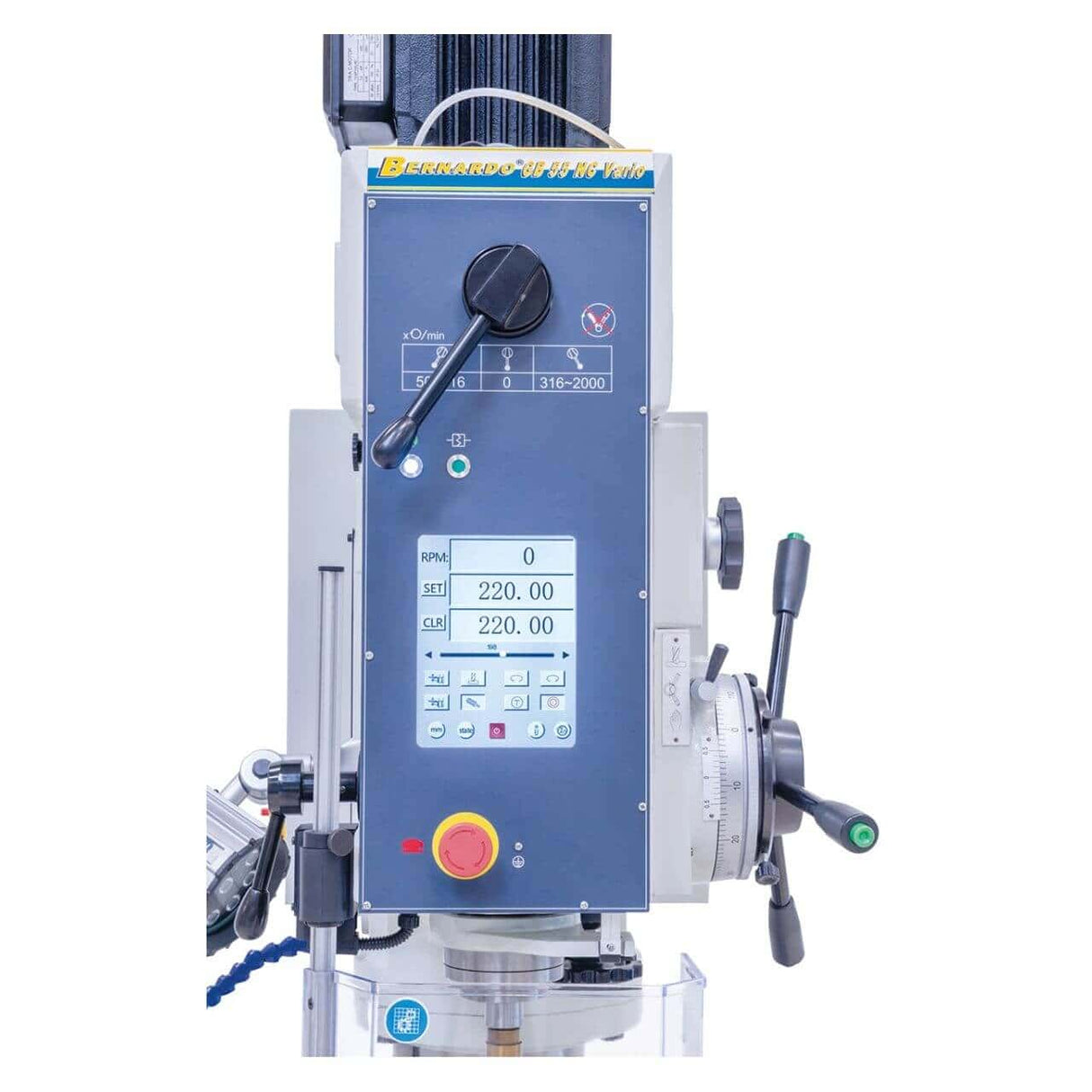

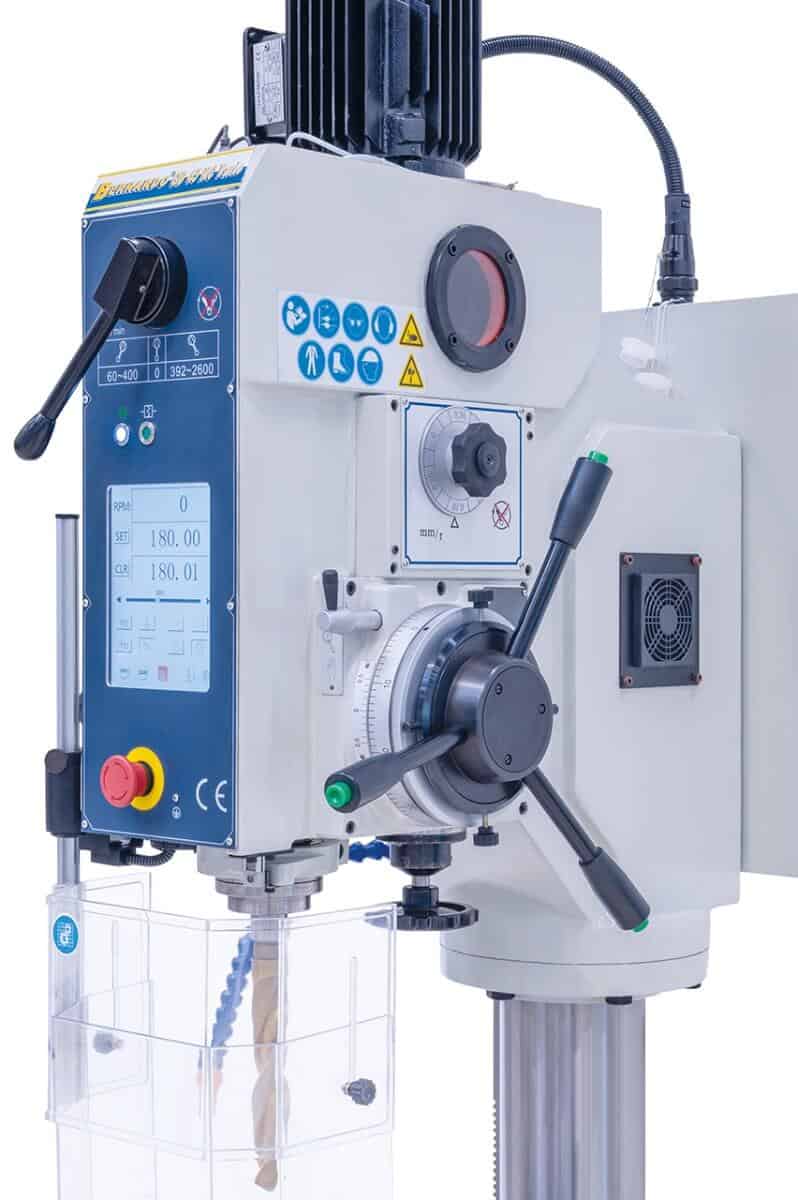

Upravljanje z zaslonom na dotik za vse nastavitve delovanja

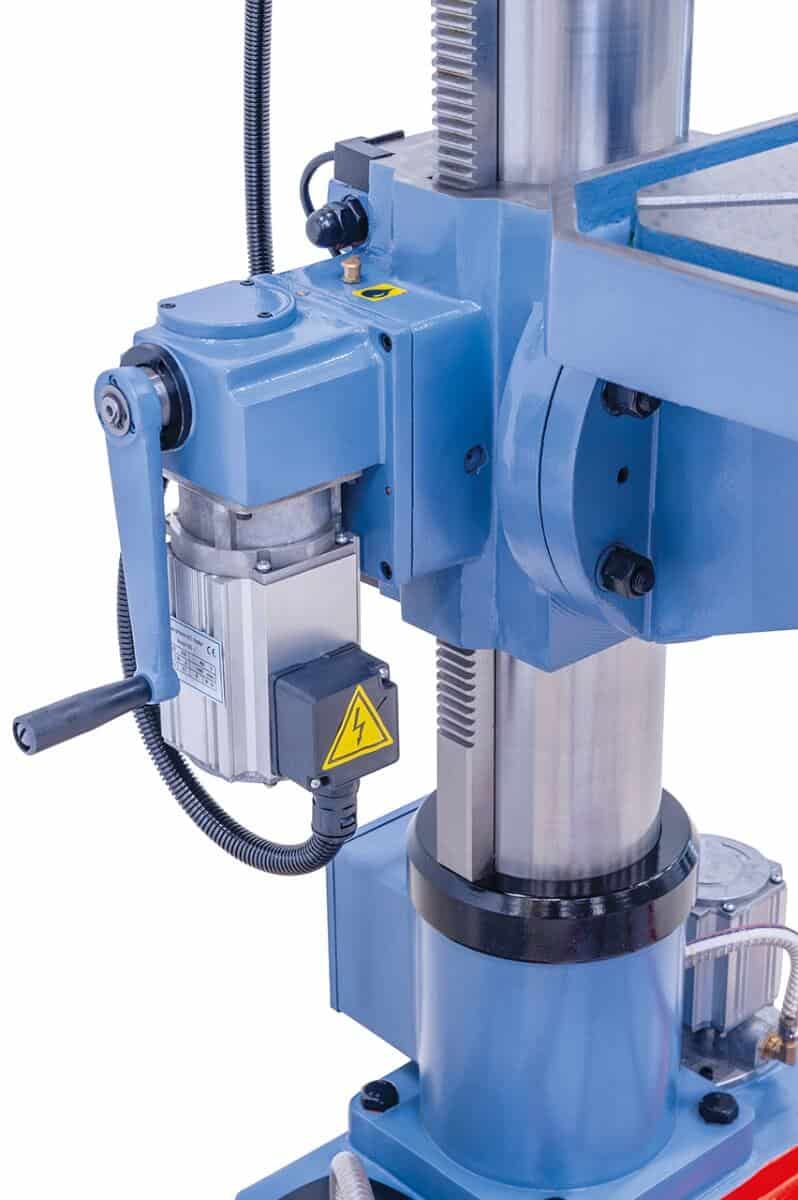

Motorizirana nastavitev višine mize
6 samodejnih podaj prek elektromagnetne sklopke
Spremenljivo območje hitrosti (50–2200 vrt/min) z dvema mehanskima stopnjama
Zagotovljena koncentričnost ≤0,02 mm, merjeno na vretenu

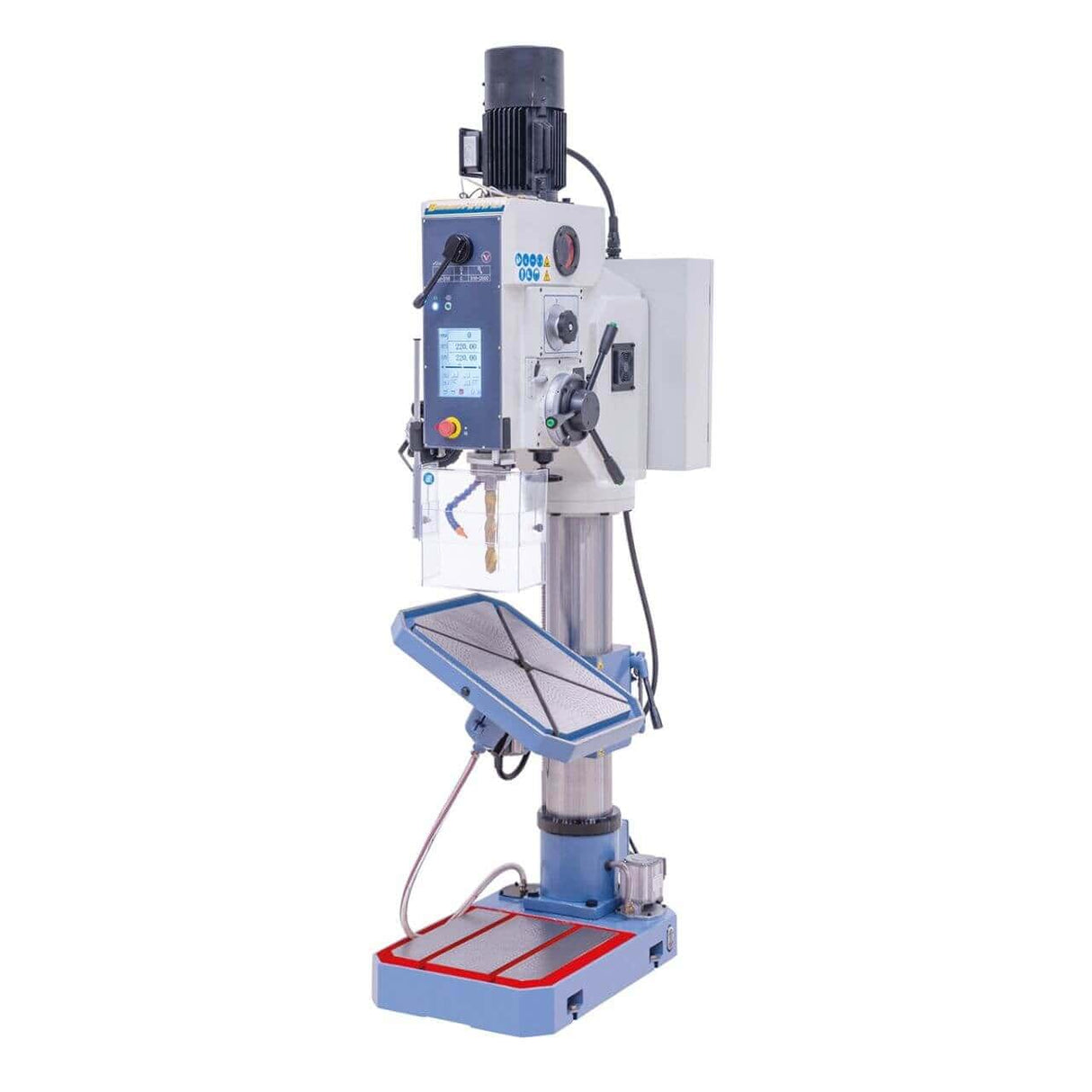

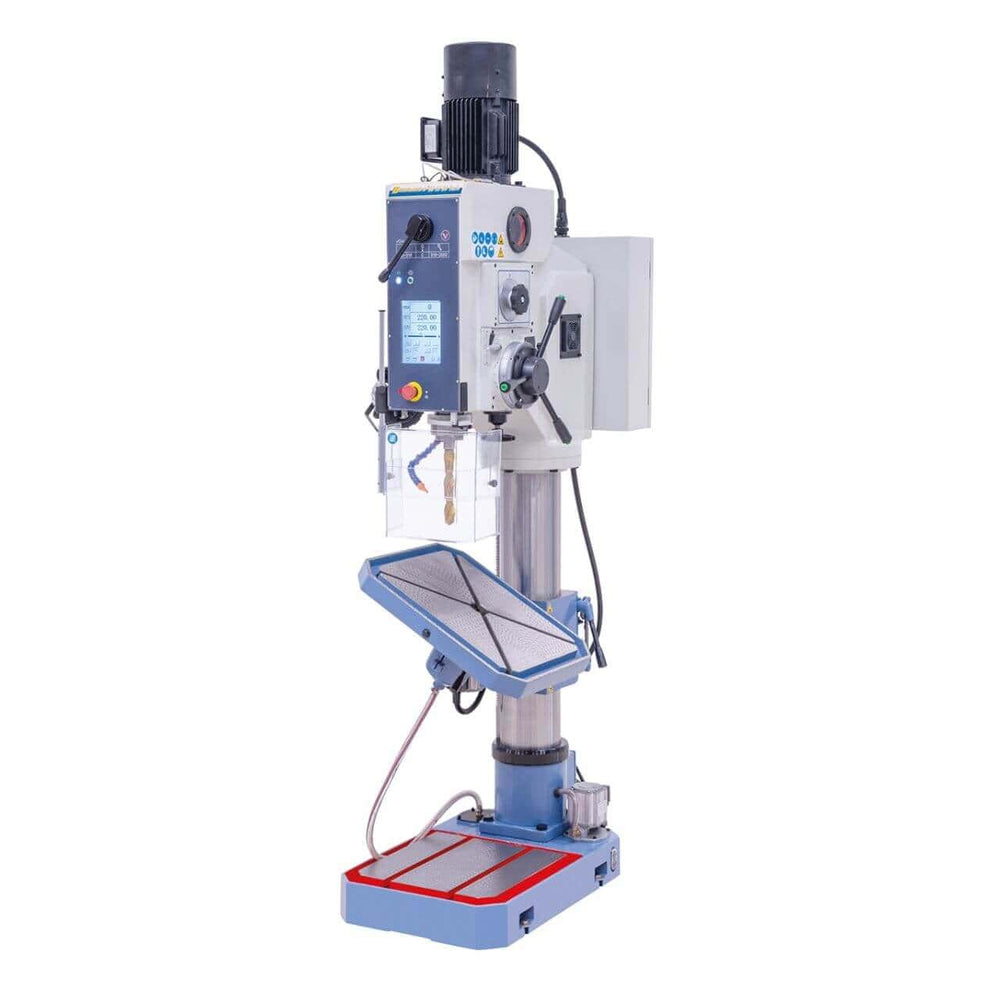

Litoželezna miza se nagiba od -45° do +45° s 14 mm T-utori
Vključena naprava za rezanje navojev za operacije do M42
Standardno vključena naprava za samodejno sprostitev orodja
Črpalka za hladilno tekočino in LED lučka za varno in natančno obdelavo

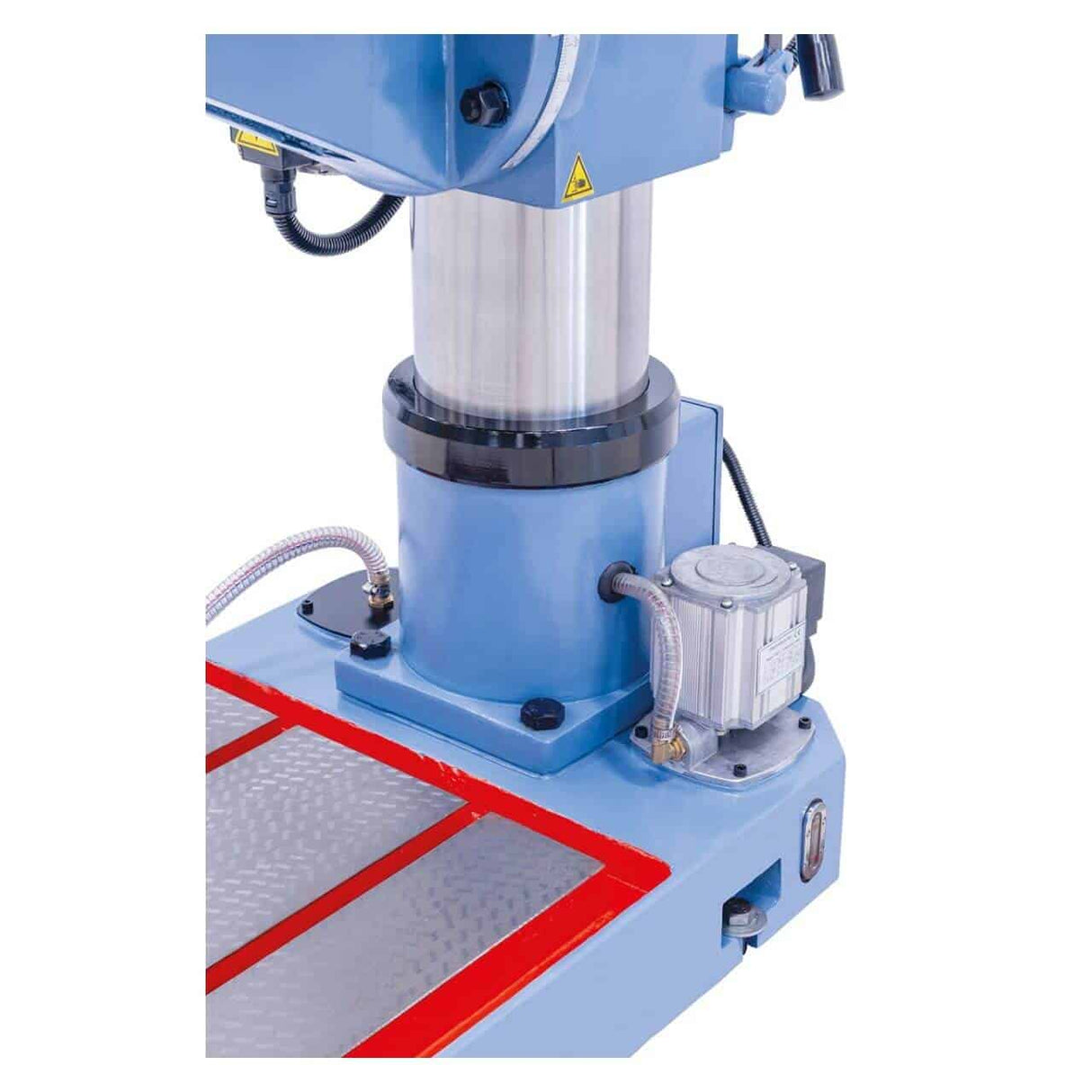

Poliran jeklen steber Ø 180 mm, robustna konstrukcija za stabilnost
Mokro brušeni zobniki z oljem za nemoteno in dolgotrajno delovanje
Tehnične lastnosti tabela:
| Določite |
Vrednost |
| Zmogljivost vrtanja v jeklo |
50 mm |
| Zmogljivost vrtanja v lito železo |
60 mm |
| Največja zmogljivost rezanja navojev. |
M42 |
| Vreteno |
1 – 13 mm / B16 |
| Pritrditev vretena |
MT 4 |
| Hitrost vretena / 2 stopnji |
50 – 316 / 316 – 2200 vrt/min |
| Samodejni pomik |
0,08 / 0,12 / 0,17 / 0,24 / 0,35 / 0,50 mm/vrt |
| Vreteno–steber razdalja |
360 mm |
| Največja razdalja med vretenom in mizo. |
580 mm |
| Razdalja med vretenom in osnovo |
1185 mm |
| Hod vretena |
225 mm |
| Premer stebra |
180 mm |
| Dimenzije mize / T-utora |
570 x 480 mm / 14 mm |

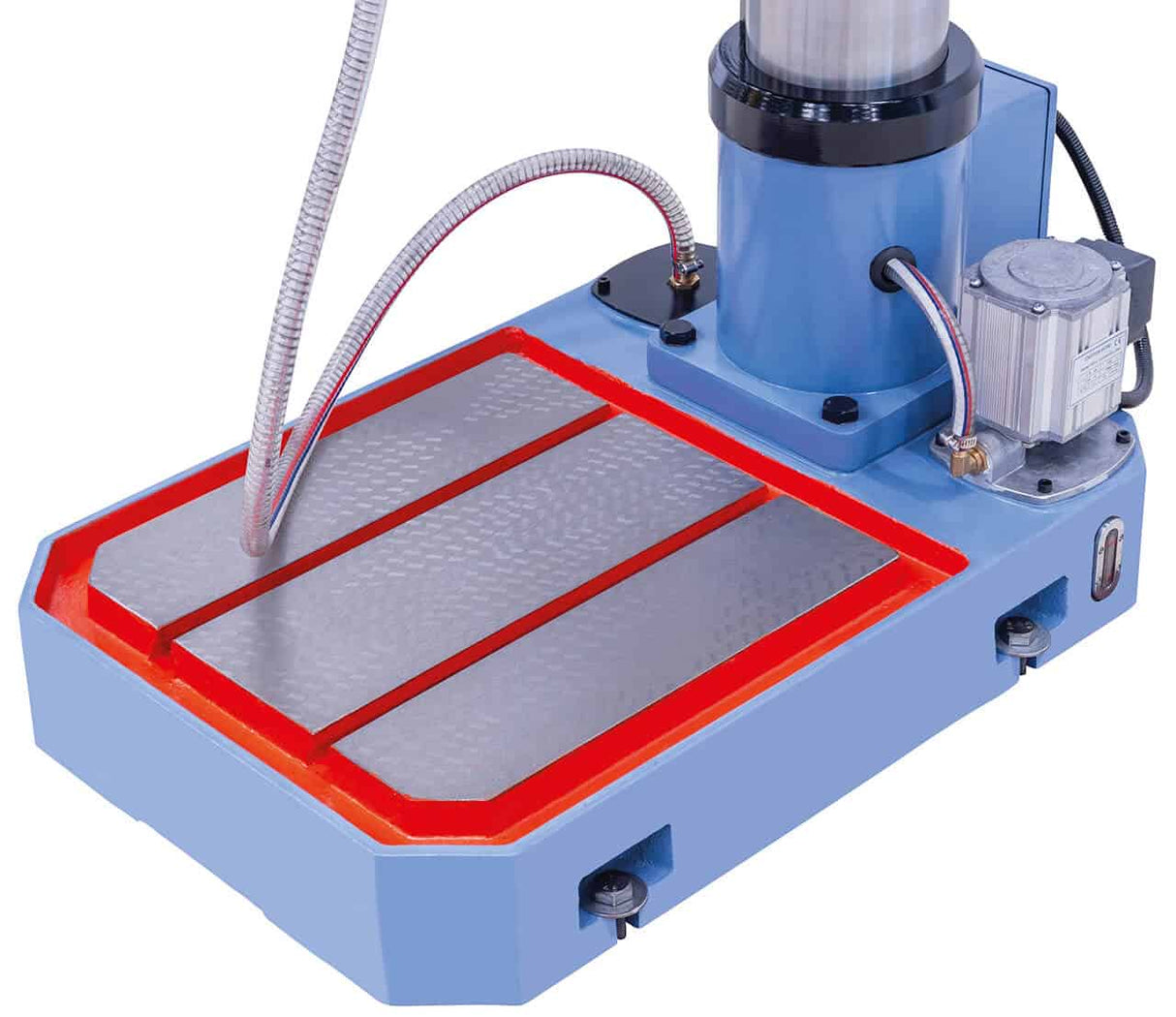

| Uporaben osnovni načrt |
435 x 445 mm |
| Moč motorja |
3,0 kW |
| Dimenzije stroja (D x Š x V) |
750 x 1020 x 2340 mm |
| Teža |
približno 630 kg |
Vsebina paketa:
Vpenjalna glava 1–13 mm / B16
Vreteno MK 4 / B16
Morsejevi konusni nastavki MK 4/3, MK 4/2, MK 3/1
Motorizirano dvigalo mize
Hladilna naprava
Vgrajen zaslon na dotik
Elektromagnetno pomikanje vretena
Naprava za samodejno sprostitev orodja
Naprava za rezanje navojev
LED delovna luč
Začetno polnjenje s Shell Tellus 46
Digitalni prikazovalnik hitrosti
Digitalni prikazovalnik globine vrtanja
Višinsko nastavljiv zaščitni pokrov
Zakaj kupiti stebrni vrtalnik GB 55 NC Vario pri Krollitu
Nakup stebrnega vrtalnika GB 55 NC Vario pri Krollitu ne pomeni le izbire profesionalnega stroja za obdelavo kovin, temveč tudi praktično podporo pred in po nakupu.
Krollit podpira profesionalce, obrtnike, in delavnice pri izbiri najprimernejšega stroja, ki ponujajo pomoč, tehnično podporo in upravljanje rezervnih delov.
Logistika
Dostava v Bernardo: 5–9 delovnih dni (7 dni na jug). Na voljo so originalni rezervni deli, dostava pa traja 3–5 delovnih dni. Na voljo je podpora strankam v italijanščini.
Pogosto zastavljena vprašanja
Kaj je NC sistem z zaslonom na dotik in kako se razlikuje od standardnega vrtalnika?
NC sistem GB 55 NC Vario samodejno izračuna optimalno hitrost z vnosom premera orodja in materiala – s čimer se odpravi ročno iskanje v tabeli hitrosti. Zaslon na dotik nastavi hitrost, globino in podajanje v sekundah namesto v minutah, potrebnih za menjavo jermena ali ročne nastavitve. Elektromagnetno zaklepanje osi ohranja programiran položaj med luknjami. Za serijsko proizvodnjo enakih obdelovancev je ponovljivost resnična prednost pred ročno nastavljivimi vrtalniki.
Kateri premer lahko vrtate v jeklo in kakšne velikosti lahko režete navoje z GB 55 NC Vario?
Nazivno vrtanje: Ø 55 mm v jeklo S235. Navoj: do M42. Zmogljivost v nerjavečem jeklu AISI 304 se zmanjša za 30–40 %. Za vrtanje velikega premera (nad Ø 35 mm) uporabite najnižjo razpoložljivo hitrost z avtomatskim podajanjem in veliko hladilne tekočine.
Elektromagnetno vklop avtomatskih podajanj – kaj dejansko omogoča?
Z elektromagnetnim vklopom se samodejno podajanje aktivira in deaktivira prek zaslona na dotik brez dotikanja kakršnih koli fizičnih mehanizmov. Za vrsto enakih lukenj: enkrat nastavite globino, vklopite sklopko na prvi luknji in stroj doseže globino ter se samodejno umakne. Tipični čas cikla na luknjo: 3–5 sekund v primerjavi s 15–20 sekundami pri ročnem pomiku naprej. Za 100 enakih lukenj to prihrani 15–25 minut.
Ali je vrtalna miza nagibna?

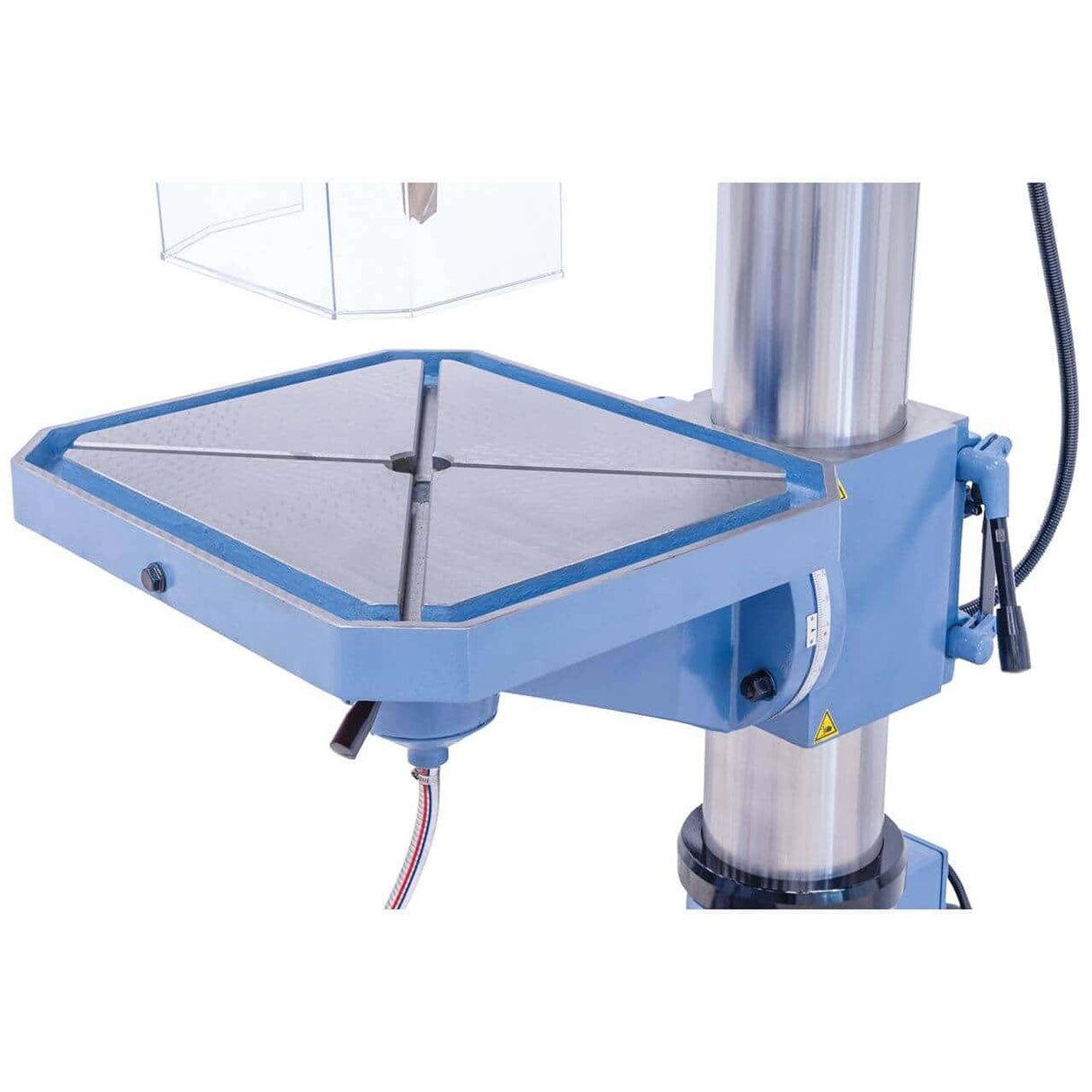

Da – miza GB 55 NC Vario je izdelana iz ročno strganega litega železa in se nagiba od -45° do +45°, z motoriziranim dvigom s pritiskom na gumb. Motoriziran dvig odpravlja potrebo po ročnem odvijanju in vrtenju zobniškega droga – pri težkih strojih, kot je ta (nad 500 kg), je to pomembna prednost glede časa in truda.
So na voljo rezervni deli?
Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
