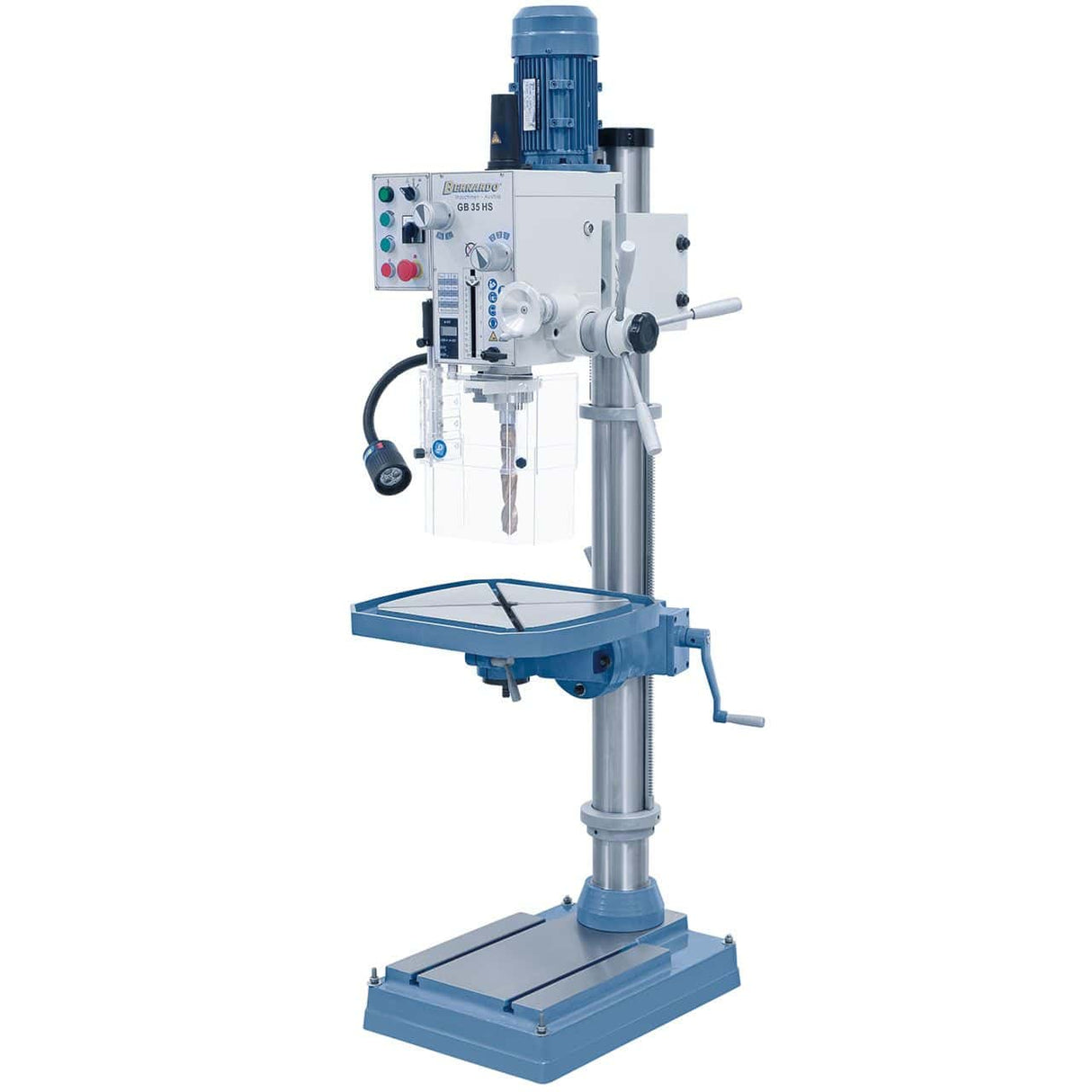

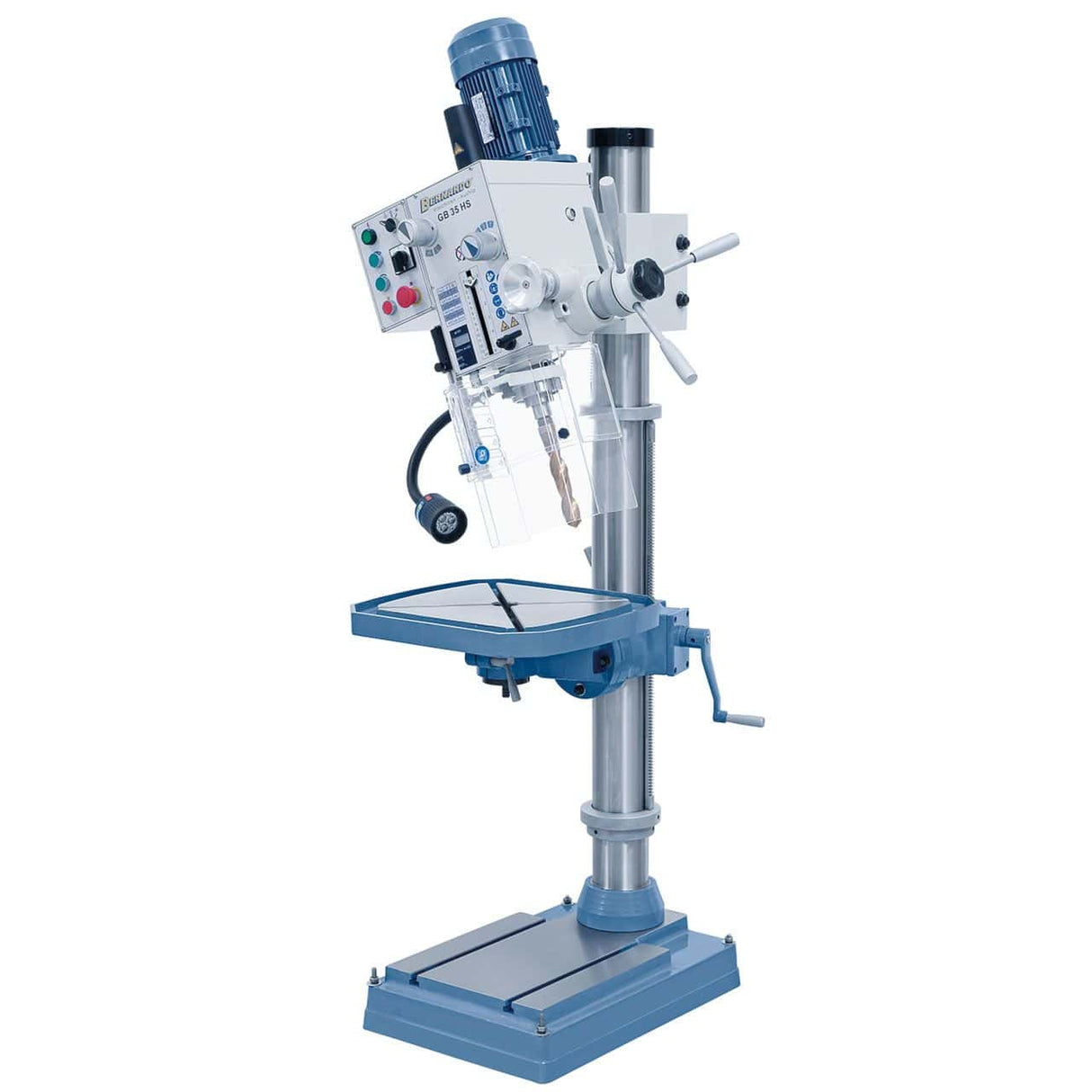

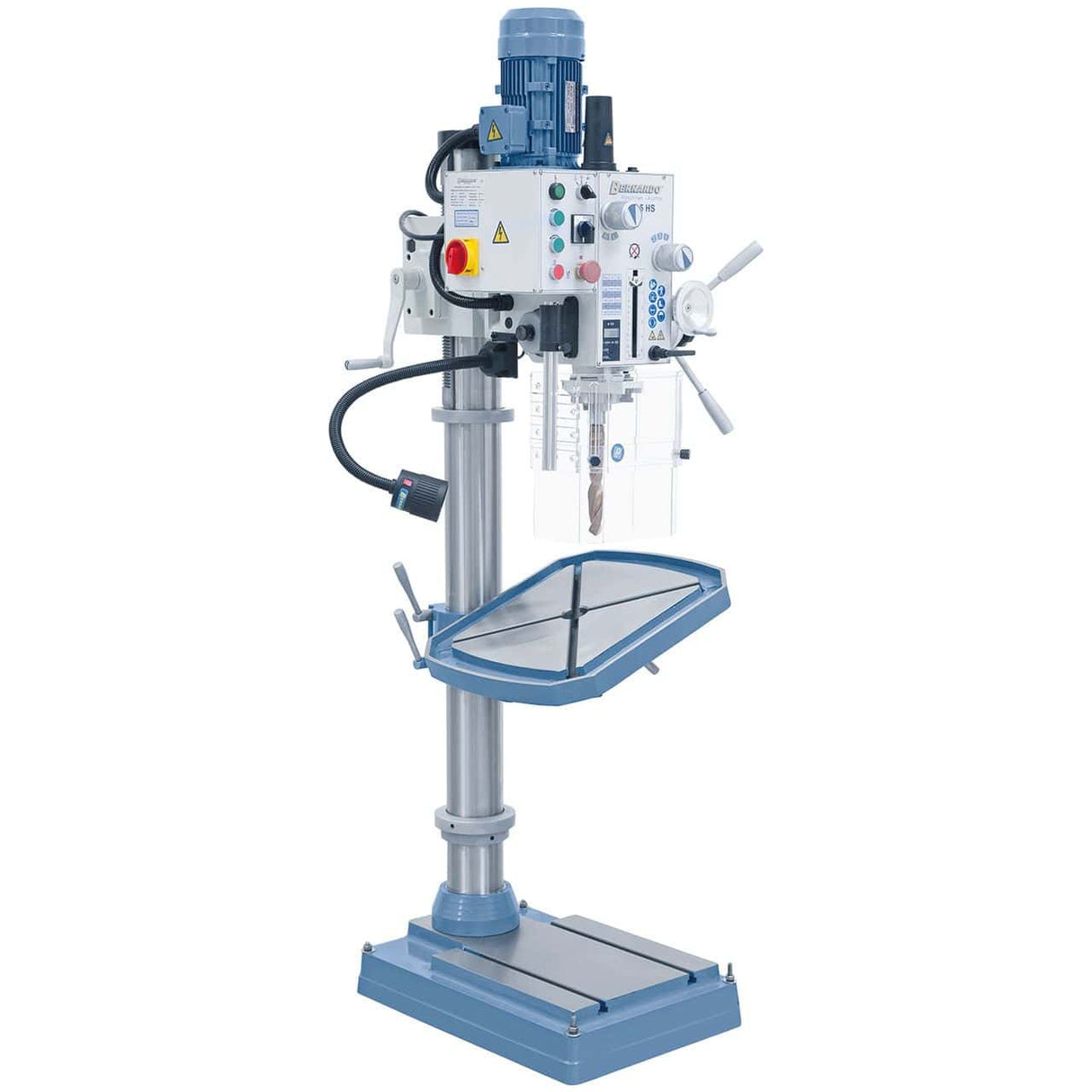

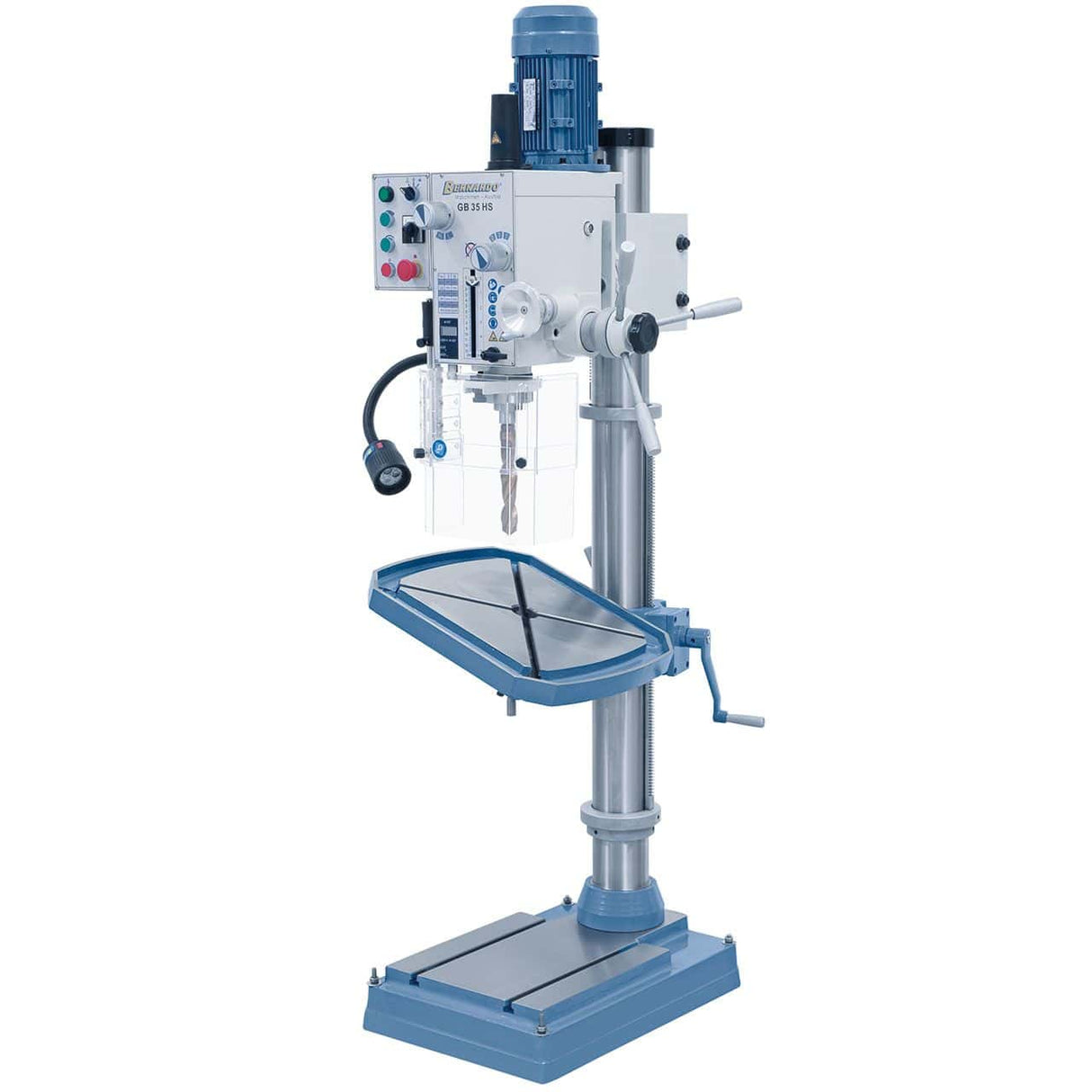

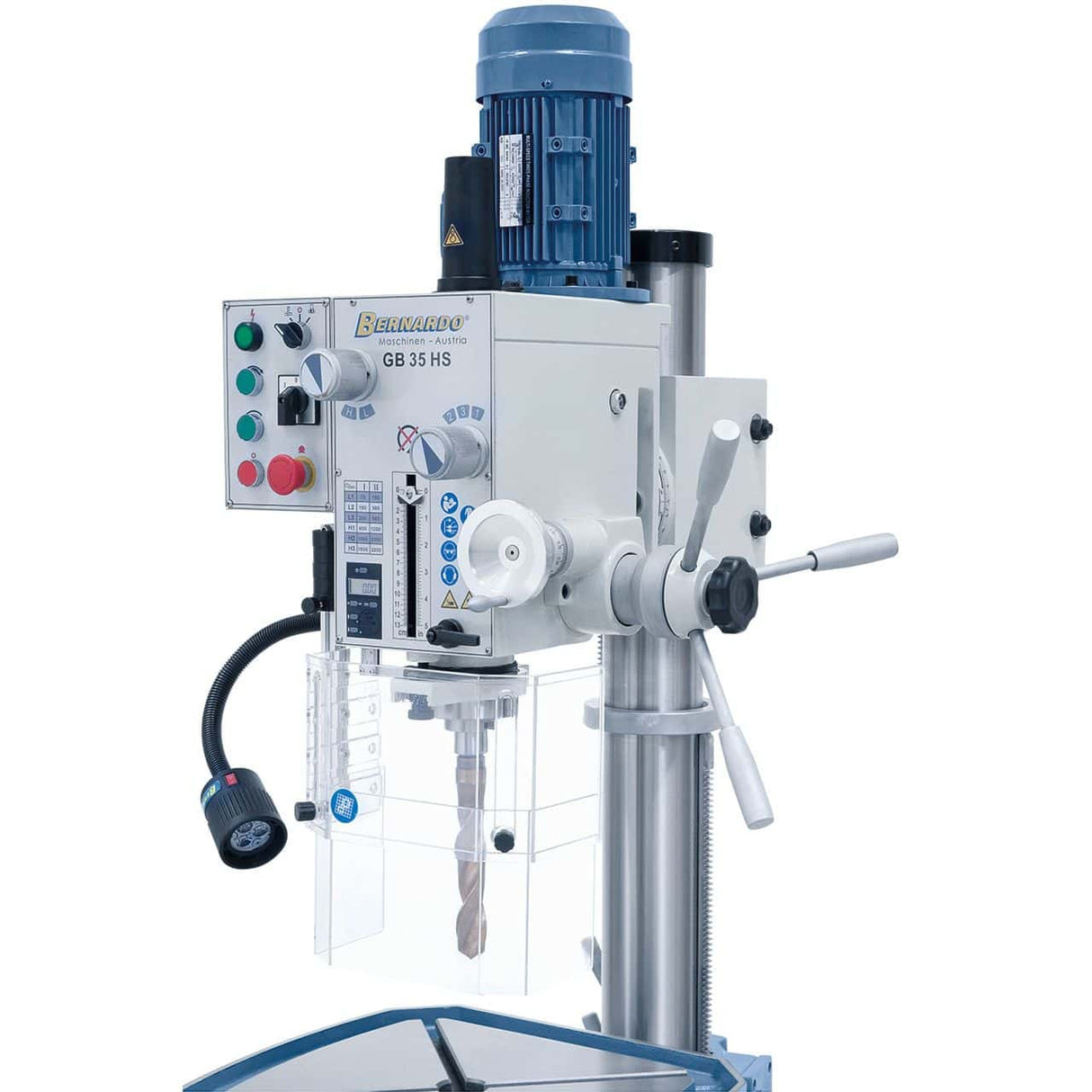

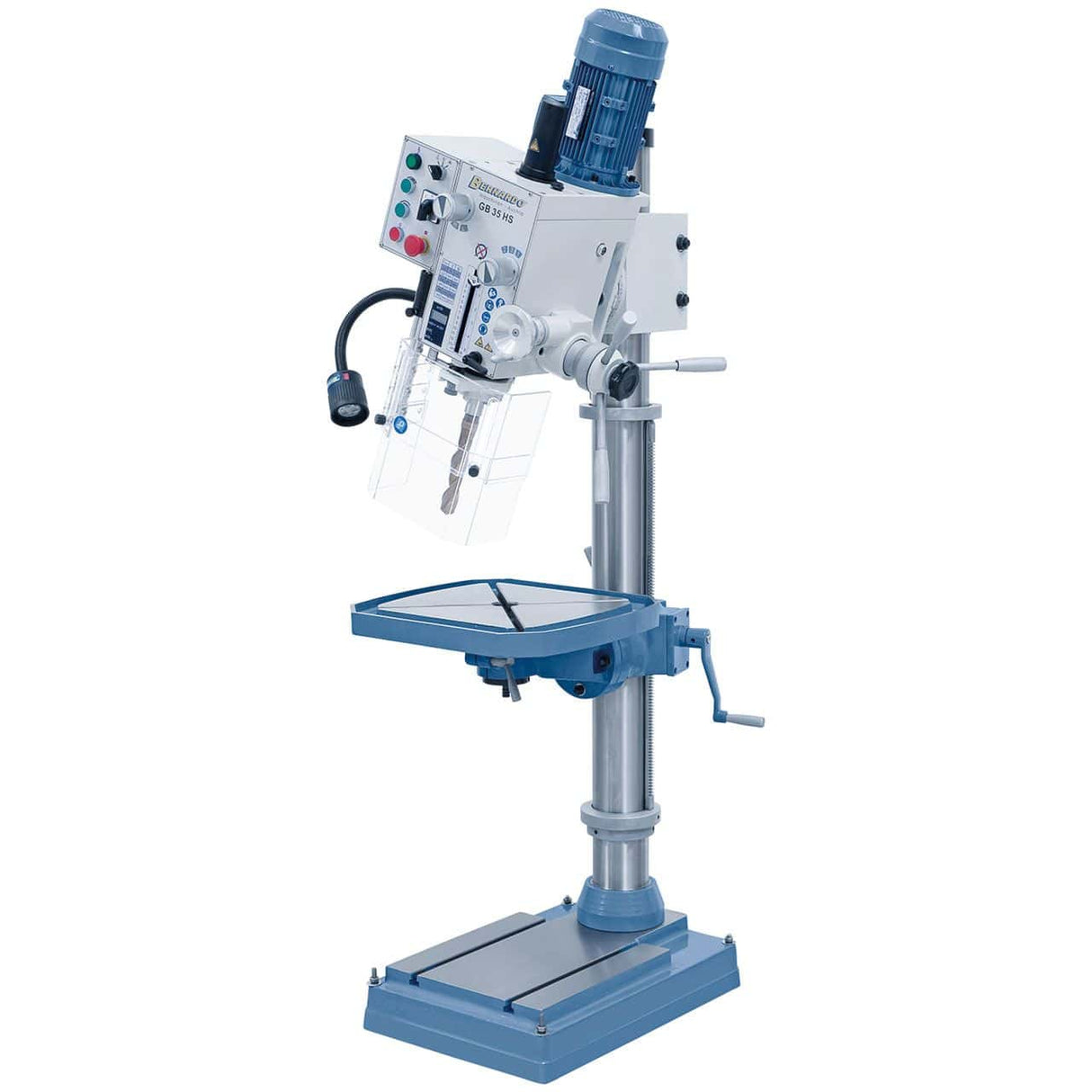

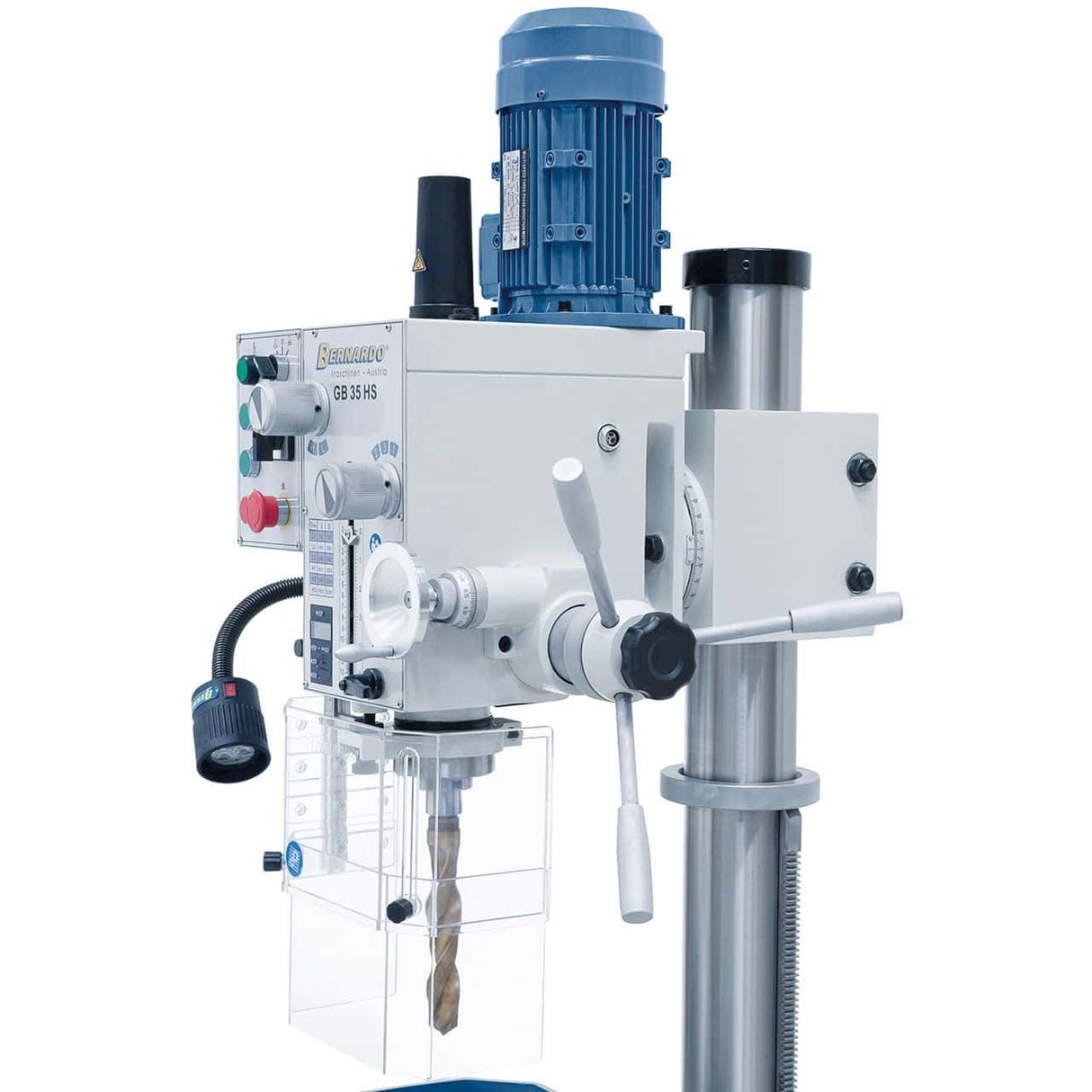

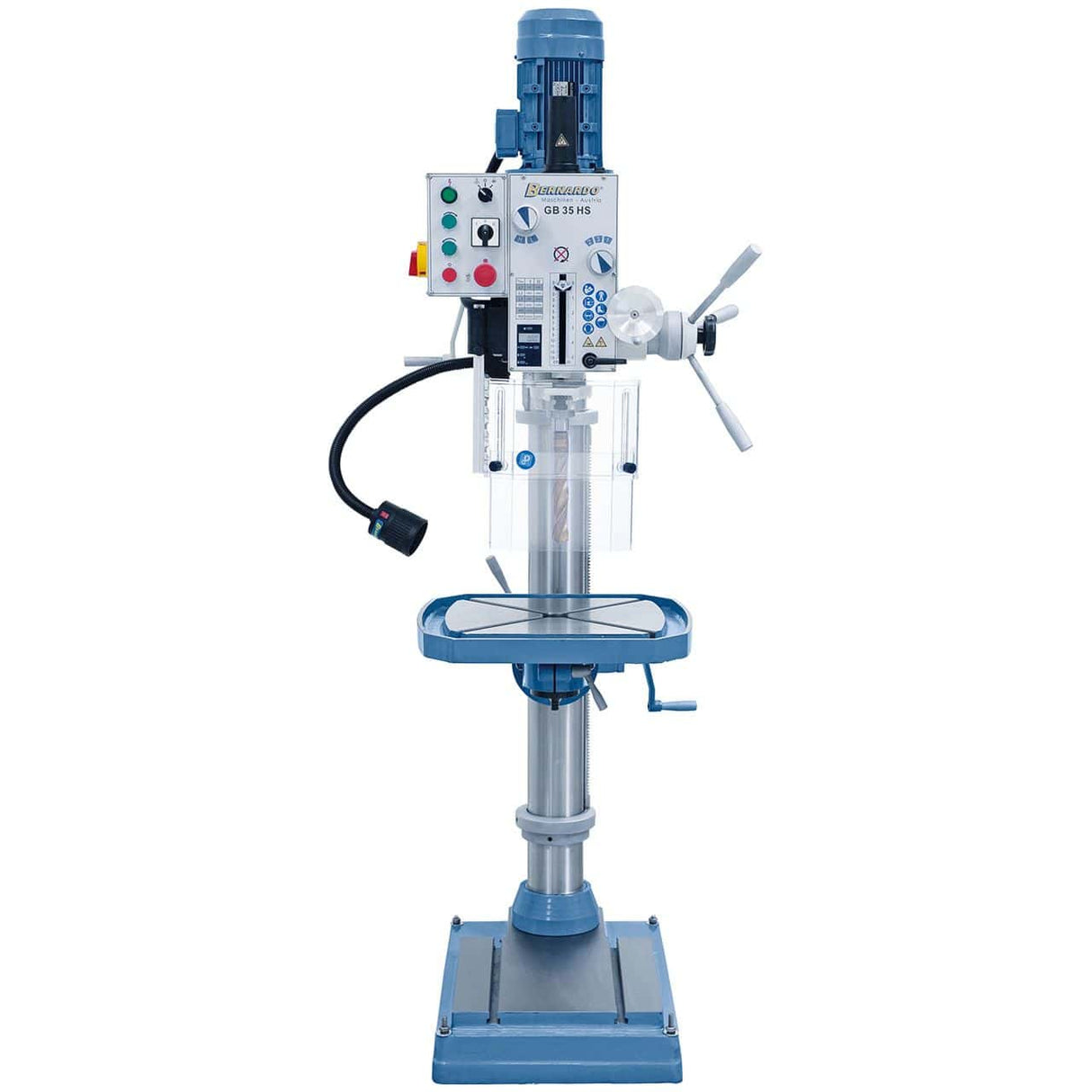

Bernardo GB 35 HS je stebrni vrtalnik za profesionalno uporabo, s hitrostjo (12) 75 – 3200 vrt/min, teža 335 kg. Krollit, uradni distributer Bernardo od leta 2007.
- Največja moč vrtanja: 32 mm
- Vpenjalna glava: 1 – 16 mm / B 16
- Morsejev konus: MK 4
- Hitrost vretena: (12) 75 – 3200 vrt/min
- Dolžina rok: 295 mm
- Največja moč vrtenja: Razdalja med vretenom in mizo: 775 mm
Kdo uporablja GB 35 HS in za kaj?
Strojne delavnice in mizarske delavnice uporabljajo GB 35 HS za natančno vrtanje v jeklo in lito železo, rezanje navojev z navojnim svedrom in ponavljajoča se dela na obdelovancih različnih velikosti.
Njegovo mesto v ponudbi Bernardo
Bernardo GB 35 HS je del ponudbe stebrnih vrtalnikov Bernardo, ki jih Krollit v Italiji distribuira od leta 2007. Ponudba Bernardo vključuje modele v različnih kategorijah in stopnjah zmogljivosti: če želite izbrati pravi stroj za svojo uporabo, si lahko ogledate katalog Bernardo na Krollitu ali se za pomoč pri izbiri pravega stroja obrnete na podporo strankam.
Logistika in podpora Krollit
Stroji se odpremijo v 5–9 delovnih dneh (7 dni na jugu). Za rezervne dele in dodatke dostava iz skladišča Krollit traja 3–5 delovnih dni. Podpora strankam v italijanščini je na voljo za tehnično dokumentacijo, podatkovne liste izdelkov in upravljanje naročil rezervnih delov. Krollit je uradni distributer od leta 2007.
Komu je namenjen GB 35 HS?
GB 35 HS je priporočljiv za naslednje profesionalne profile:
-
Mehanske delavnice in tesarstvo: natančno vrtanje v jeklo in lito železo, rezanje navojev z navojnim svedrom.
-
Vzdrževalne in popravne delavnice: ponavljajoča se vrtalna dela na kosih različnih velikosti.
-
Občasna uporaba za hobije: profesionalni stroj; za domačo uporabo razmislite o kompaktnih namiznih modelih.

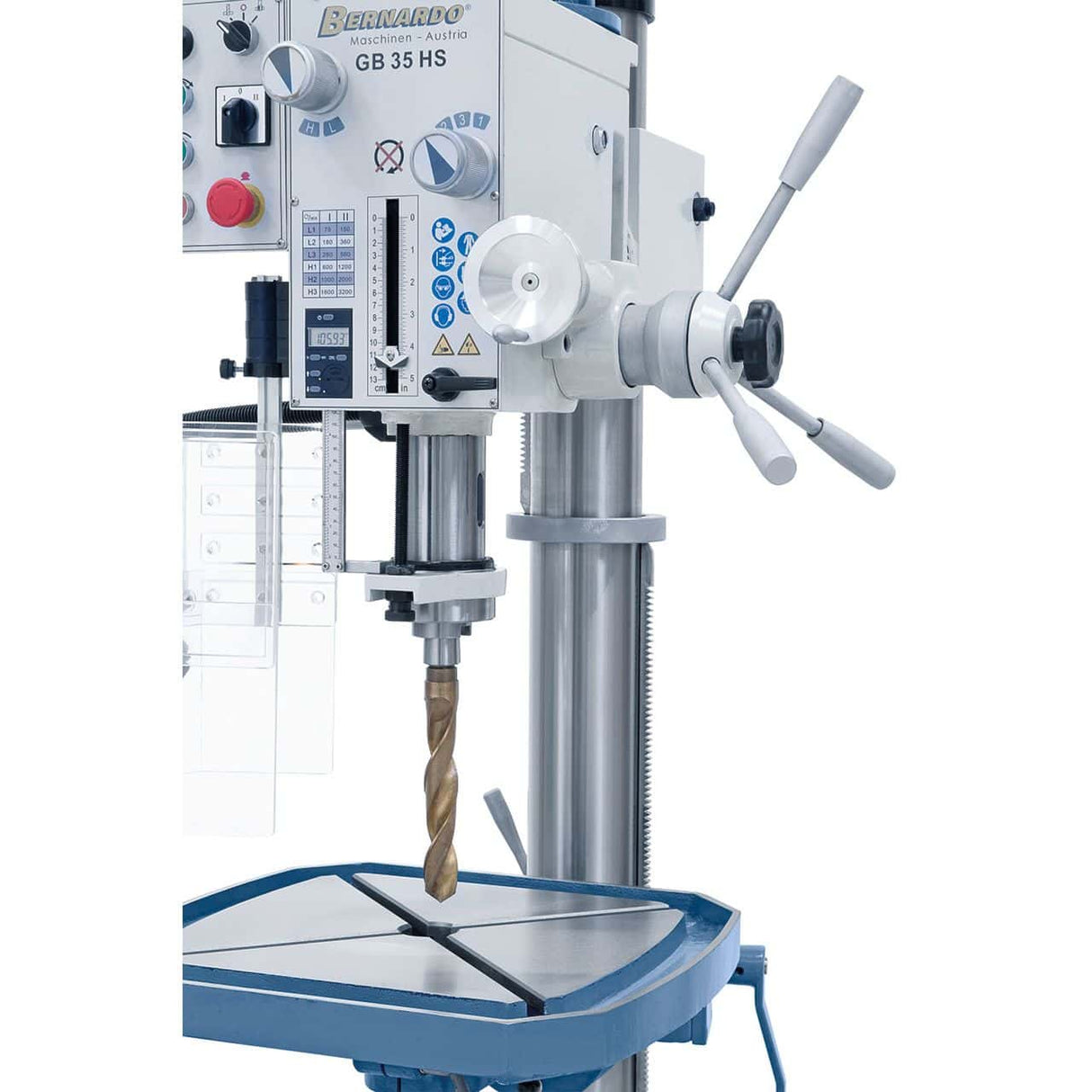

Gobica, orodja in hitrosti:
| Vpenjalna glava: |
1 – 16 mm / B 16 |
| Morsejev konus |
MK 4 |
| Hitrost vretena |
(12) 75 – 3200 vrt/min |
| Maks. Razdalja med vretenom in mizo |
775 mm |
| Razdalja med vretenom in spodnjo ploščo |
1185 mm |

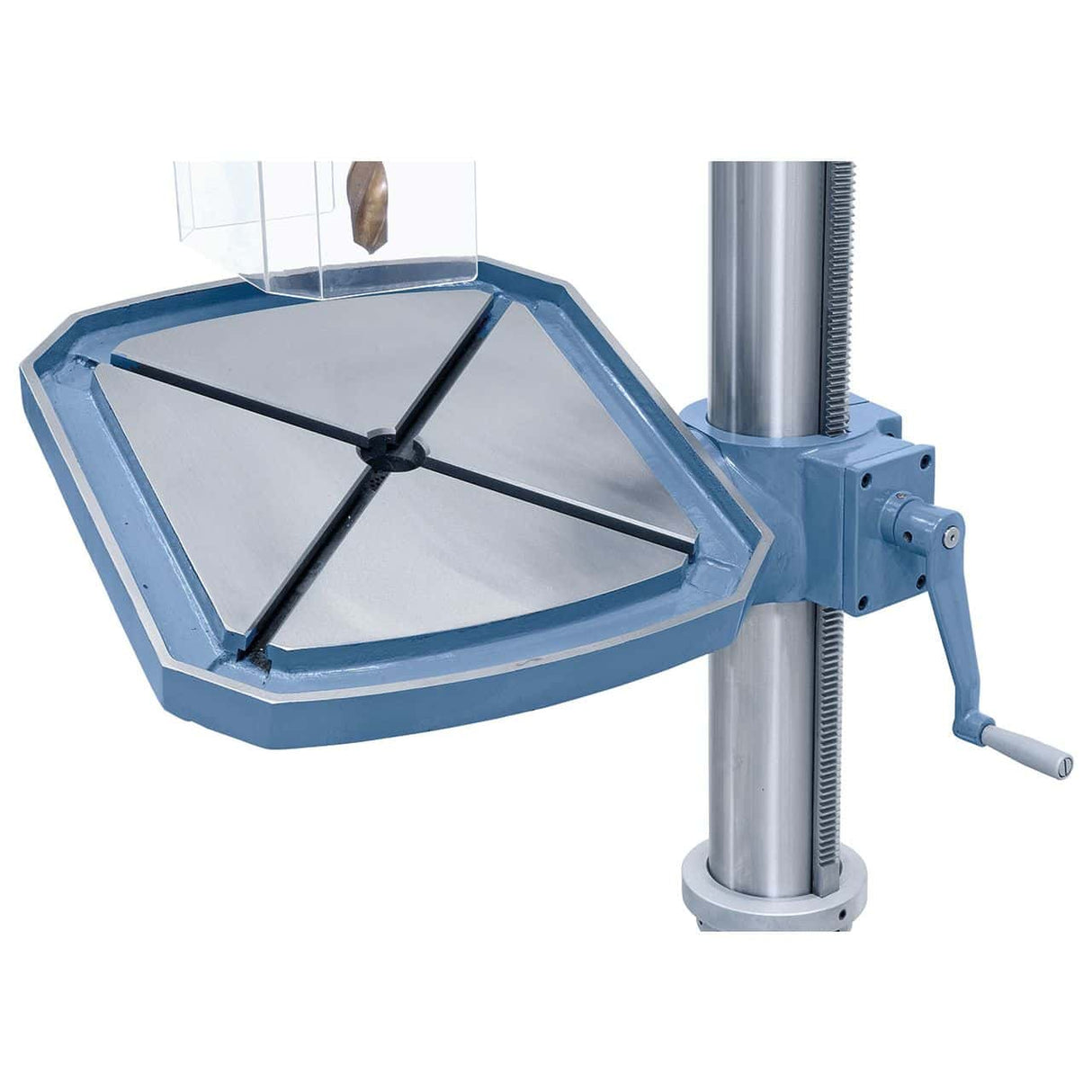

Miza, dimenzije in geometrija
| Dolžina ročic |
295 mm |
| Premer stebra |
115 mm |
| Dimenzije mize |
500 x 455 mm |
| Dimenzije T-utora |
14 mm |

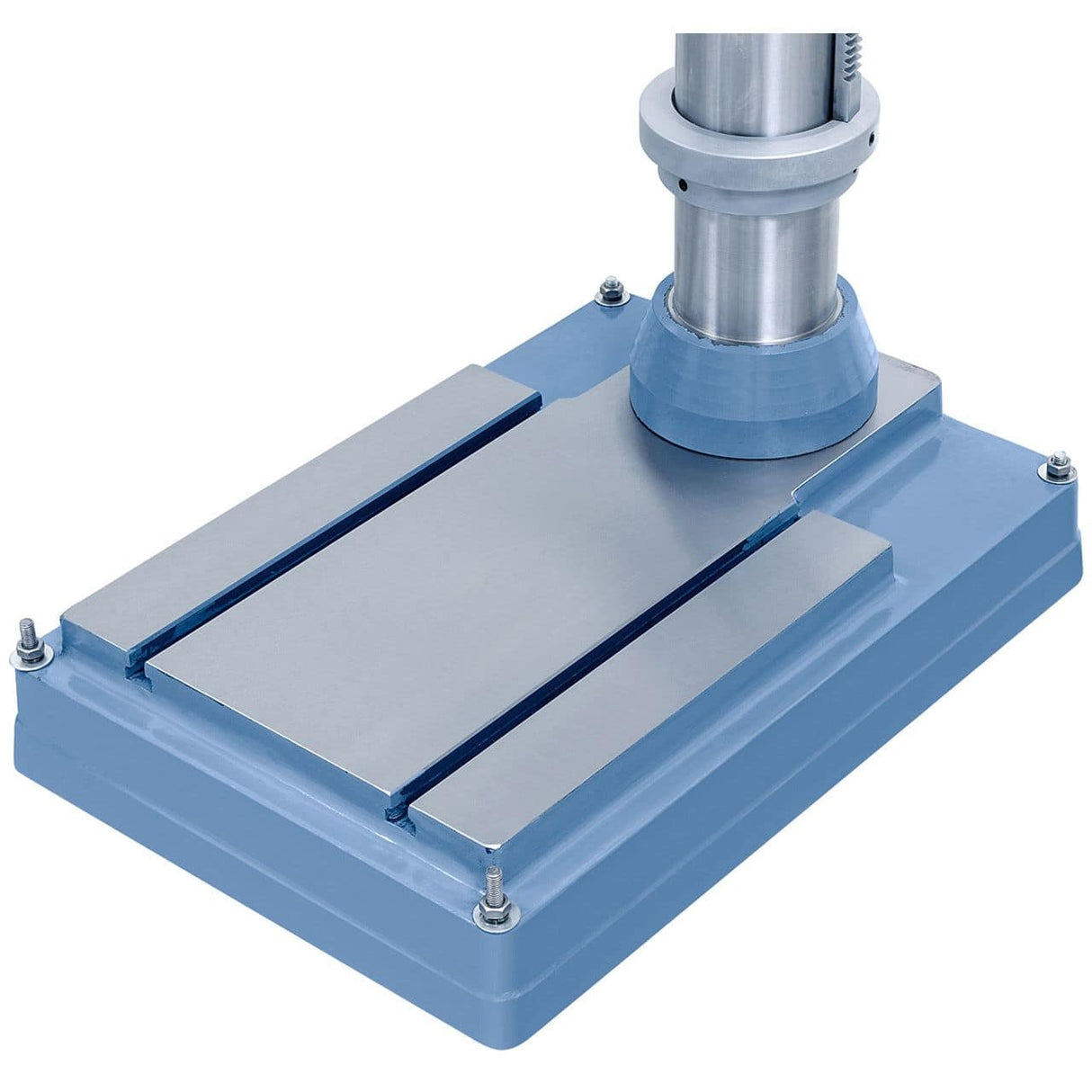

| Delovna površina spodnje plošče |
375 x 365 mm |
| Teža približno. |
335 kg |
Druge specifikacije
| Dimenzije stroja (Š x G x V) |
630 x 700 x 2050 mm |
| Maks. vrtalna moč |
32 mm |
| Hod vrtanja |
125 mm |
| Vhodna moč motorja S1 100 % |
1,1 / 1,5 kW (400 V) |
| Izhodna moč motorja S6 40 % |
1,5 / 2,2 kW (400 V) |
Standardna oprema
- Vrtenje v smeri urinega kazalca in v nasprotni smeri urinega kazalca: Priporočljivo za navojne operacije, omogoča obrnitev smeri vretena za večjo prilagodljivost.
- Hitrovpenjalna vpenjalna glava 1 – 16 mm / B 16
- Vpenjalna glava MK 4 / B 16

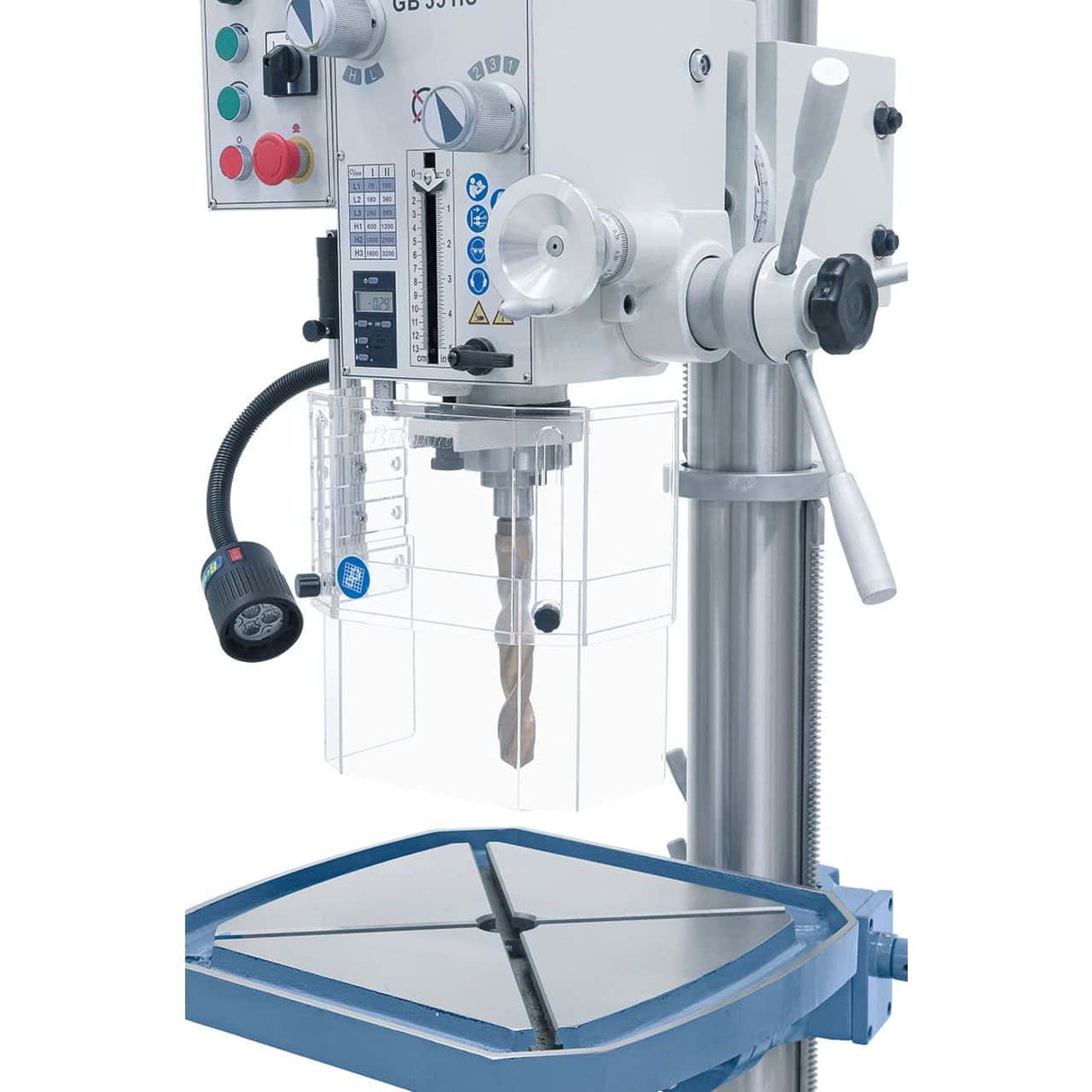

- Zaščitni pokrov z nastavljivo višino
Pogosto zastavljena vprašanja
Kakšna je zmogljivost vrtanja GB 35 HS?
Podatke o "Zmogljivosti vrtanja" najdete v tehnični tabeli stroja.
Zmogljivost se nanaša na standardno, nekaljeno jeklo. Pri trših materialih ali zlitinah je dejanska zmogljivost lahko nižja: zmanjšajte hitrost in pomik, da preprečite obremenitev vretena in orodij.
Kako se nastavi hitrost vretena?
Uporaba mehanskega jermenskega ali zobniškega prenosa pri koračnih modelih ali inverterja ali variatorja pri modelih Vario.
Modeli Vario omogočajo neprekinjeno nastavitev, medtem ko koračni modeli zahtevajo premikanje jermena na različnih jermenicah. Pravilna izbira hitrosti glede na premer svedra in material podaljša življenjsko dobo orodja.
Katero vreteno in vrsto orodja podpira?
Glejte »Vreteno« v tehnični tabeli: običajno MT 2, MT 3 ali MT 4, odvisno od modela.
Nosilci MT (Morse Taper) so mednarodni standardi, dodatki (vretena, hitrovpenjalne glave, adapterji) pa so običajno na voljo na trgu. Krollit dobavlja originalne dodatke Bernardo.
Ali sveder omogoča rezanje navojev z navojnim svedrom?
Samo modeli s standardnim vrtenjem v smeri urinega kazalca/nasprotni smeri urinega kazalca omogočajo rezanje navojev z avtomatskim sproščanjem navojnega svedra.
Preverite specifikacijo "vrtenje v smeri urinega kazalca/nasprotni smeri urinega kazalca" ali "rezanje navojev": svedri brez mehanskega obračanja niso primerni za ponavljajoče se rezanje navojev.
Koliko tehta stroj in koliko namestitve zahteva?
Teže se gibljejo od približno 25 kg (kompaktni namizni modeli) do več kot 250 kg (industrijski modeli Profi).
Namizni modeli so nameščeni na trdni delovni mizi; stebrični ali radialni modeli zahtevajo sidranje na tla z razteznimi vijaki za stabilnost med vrtanjem.
