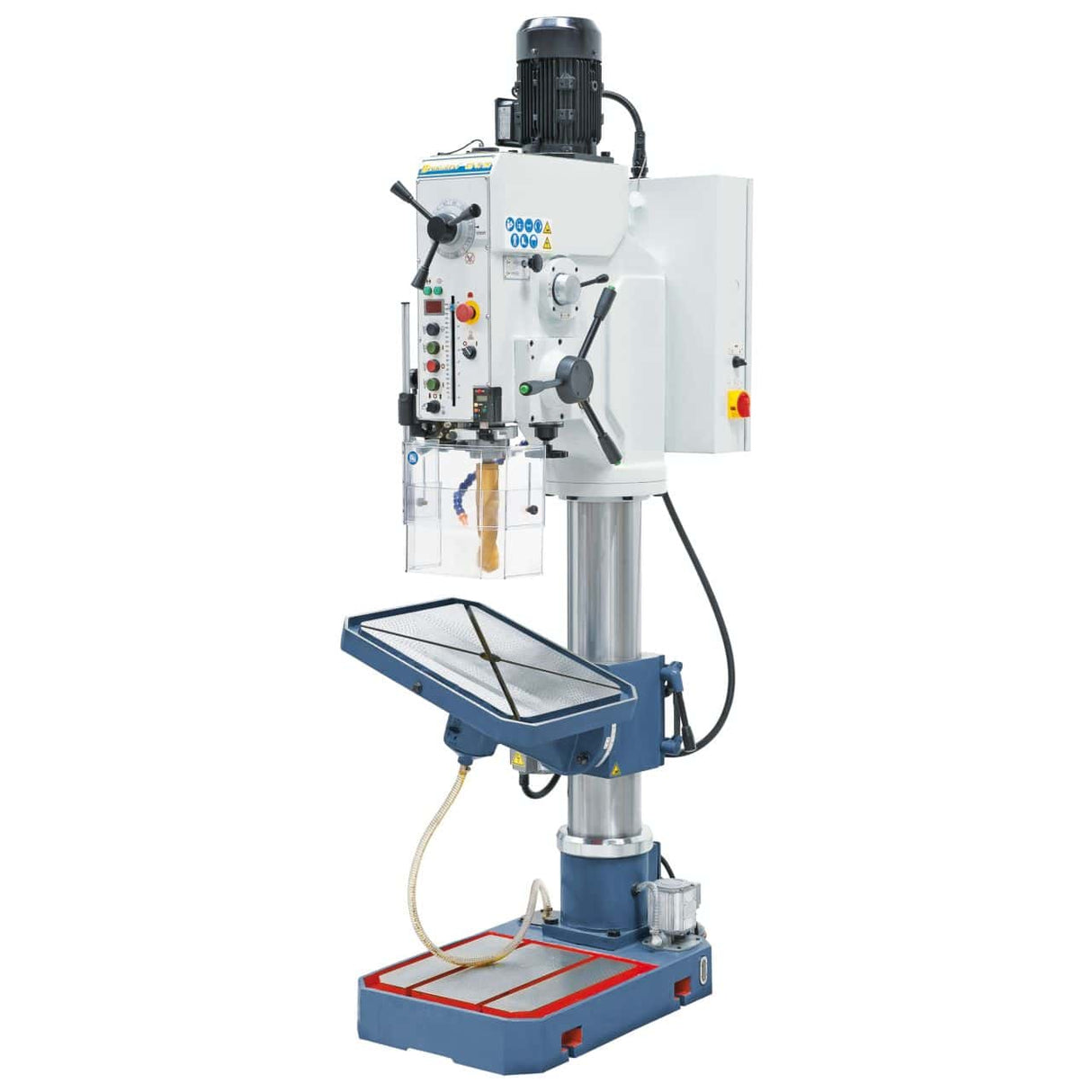

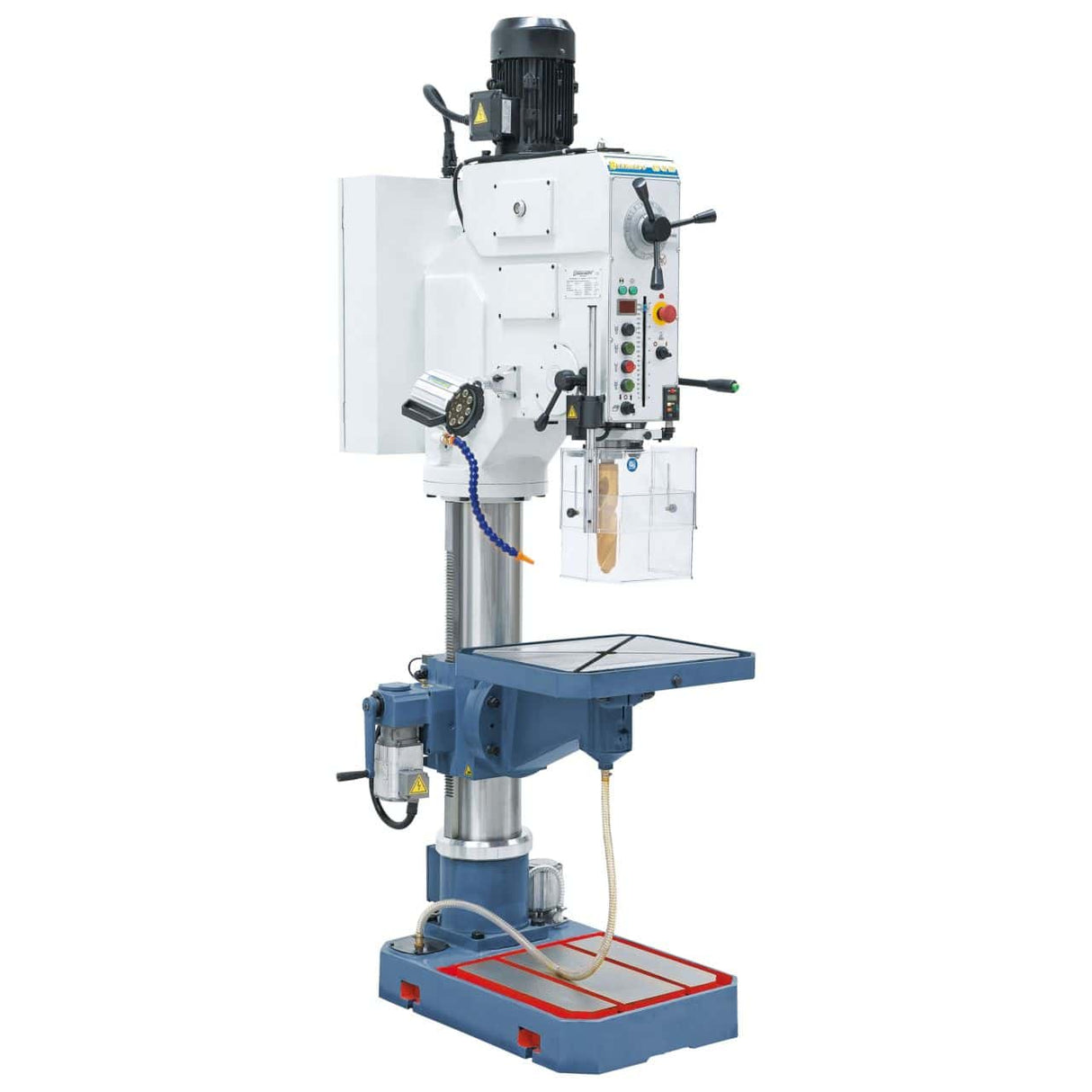

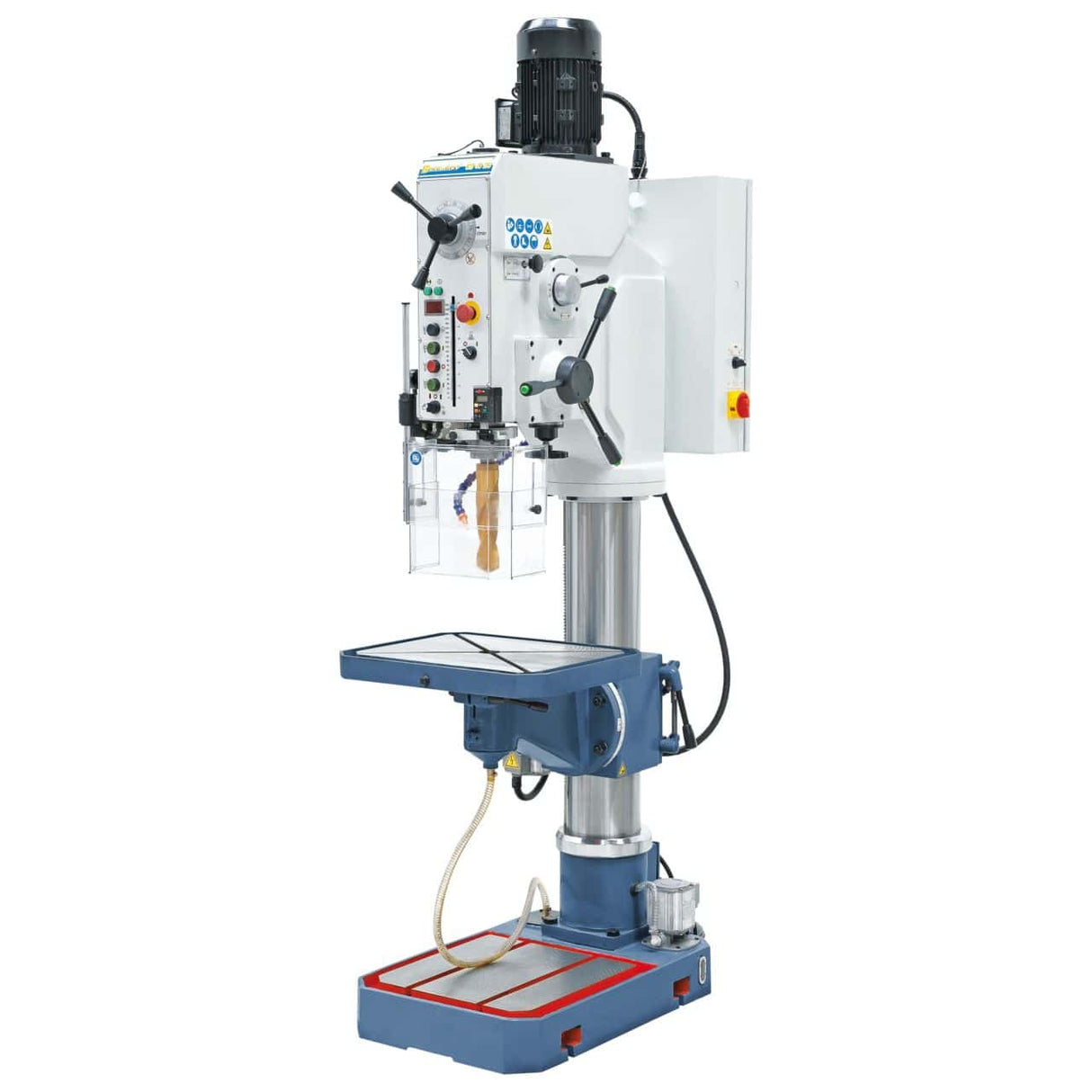

Bernardo GB 40 HS je stebrni vrtalnik za profesionalno uporabo, s hitrostjo 55–2120 vrt/min / 12, motorjem 2,2 kW, težo 563 kg. Krollit, uradni distributer Bernardo od leta 2007.
- Zmogljivost vrtanja v jeklo: 40 mm
- Zmogljivost vrtanja v lito železo: 45 mm
- Maks. Navoj: M32
- Vpenjalna glava: 1 – 13 mm / B 16
- Morsejev konus: MK 4
- Hitrost vretena / Število stopenj: 55 – 2120 vrt/min / 12
Kdo uporablja GB 40 HS in za kaj?
Mehanske delavnice in mizarske delavnice uporabljajo GB 40 HS za natančno vrtanje v jeklo in lito železo, rezanje navojev z navojnim svedrom in ponavljajoča se dela na obdelovancih različnih velikosti.
Njegovo mesto v ponudbi Bernardo
Bernardo GB 40 HS je del ponudbe stebrnih vrtalnikov Bernardo, ki jih Krollit v Italiji distribuira od leta 2007. Ponudba Bernardo vključuje modele v različnih kategorijah in stopnjah zmogljivosti: za izbiro pravega stroja za vašo uporabo si lahko ogledate katalog Bernardo na Krollitu ali se za pomoč pri izbiri obrnete na podporo strankam. pravi stroj.
Krollit Logistika in podpora
Stroji se odpremijo v 5–9 delovnih dneh (7 dni na jugu). Za rezervne dele in dodatke dostava iz skladišča Krollit traja 3–5 delovnih dni. Za tehnično dokumentacijo, podatkovne liste izdelkov in upravljanje naročil rezervnih delov je na voljo podpora strankam v italijanščini. Krollit je uradni distributer od leta 2007.
Za koga je GB 40 HS?
GB 40 HS je priporočljiv za naslednje profesionalne profile:
-
Mehanske delavnice in tesarstvo: natančno vrtanje v jeklo in lito železo, rezanje navojev z navojnim svedrom.
-
Vzdrževalne in servisne delavnice: ponavljajoča se vrtalna dela na kosih različnih velikosti.
-
Občasna uporaba za hobije: profesionalni stroj; za domačo uporabo razmislite o kompaktnih namiznih modelih.
Delovna zmogljivost:
| Vrtalna moč v jeklo: |
40 mm |
| Vrtalna moč v lito železo |
45 mm |
| Hib vrtanja |
200 mm |
Vreteno, orodja in hitrosti
| Vpenjalna glava |
1 – 13 mm / B 16 |
| Morsejev konus |
MK 4 |
| Hitrost vretena / Število stopenj |
55 – 2120 vrt/min / 12 |
| Maks. Razdalja med vretenom in mizo |
580 mm |
| Razdalja med vretenom in spodnjo ploščo |
1185 mm |

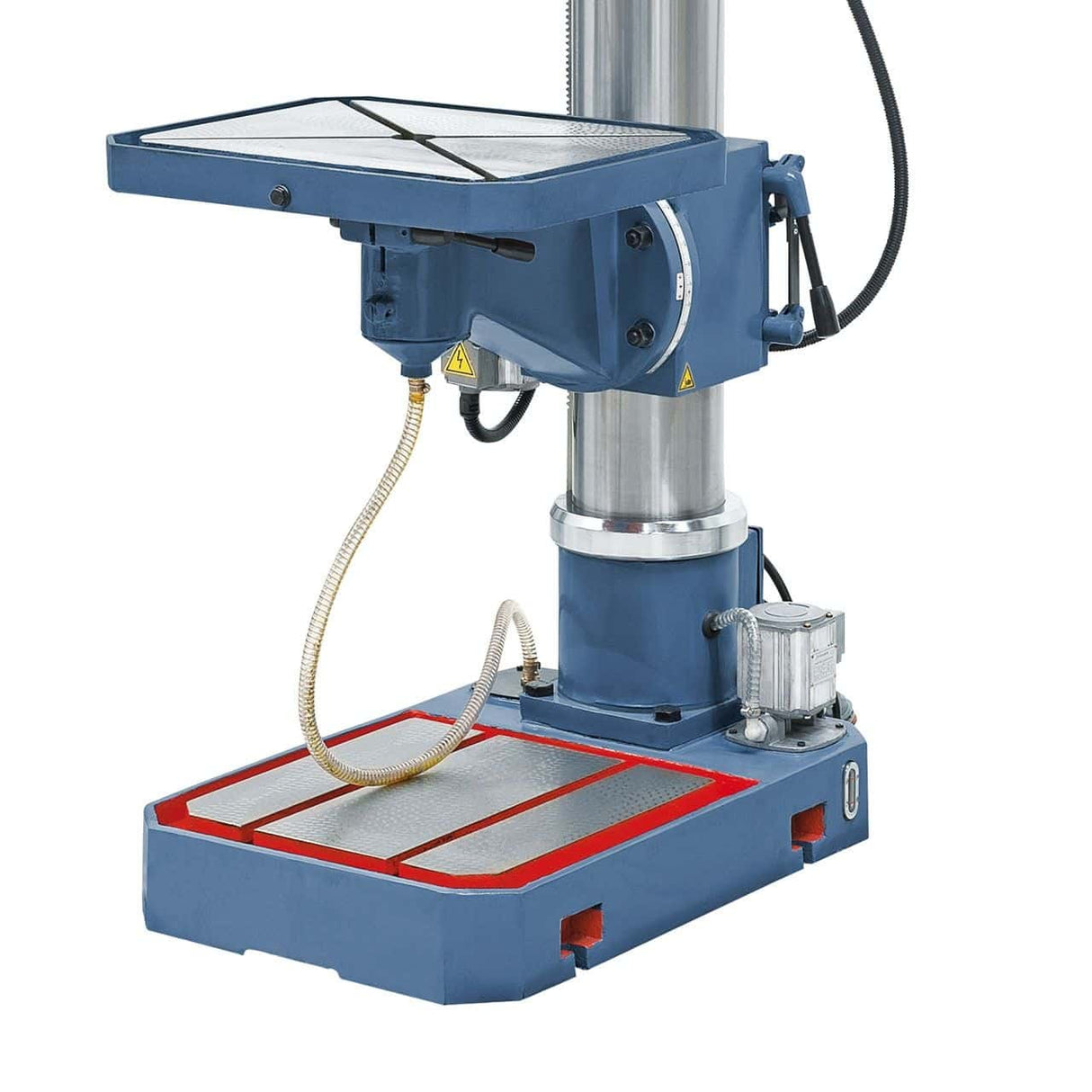

Miza, dimenzije in geometrija
| Dolžina roke |
355 mm |
| Premer stebra |
180 mm |
| Dimenzije mize / dimenzije T-utora |
580 x 460 mm / 14 mm |
| Teža približno |
563 kg |
Druge specifikacije
| Maks. navoj |
M32 |
| Območje delovanja |
0,1 / 0,2 / 0,3 / 0,4 mm/vrt |
| Dimenzije stroja (D x Š x V) |
700 x 950 x 2280 mm |
| Moč motorja |
2,2 kW |
Standardna oprema
- Zaščitni pokrov s končnim stikalom: Za dodatno varnost je stroj opremljen z nastavljivim zaščitnim pokrovom s končnim stikalom.
- Vpenjalna glava MK 4 / B 16
- Svedar 1 – 13 mm / B 16 Vpenjalna glava
- Elektromagnetno podajanje vretena
- Zaščitni pokrov z nastavljivo višino
Pogosto zastavljena vprašanja
Kakšna je zmogljivost vrtanja GB 40 HS?
Glejte informacije o "Zmogljivosti vrtanja" v tehnični tabeli stroja.
Zmogljivost se nanaša na standardno, nekaljeno jeklo. Pri trših materialih ali zlitinah je dejanska zmogljivost lahko nižja: zmanjšajte hitrost in podajanje, da preprečite obremenitev vretena in orodij.
Kako se nastavi hitrost vretena?
Uporaba mehanskega jermenskega ali zobniškega prenosa pri koračnih modelih ali inverterja ali variatorja pri modelih Vario.
Modeli Vario omogočajo neprekinjeno nastavitev, medtem ko koračni modeli zahtevajo premikanje jermena na različnih jermenicah. Pravilna izbira hitrosti glede na premer svedra in material podaljša življenjsko dobo orodja.
Katero vpetje vretena in vrsto orodja podpira?
Glejte »Vpetje vretena« v tehnični tabeli: običajno MT 2, MT 3 ali MT 4, odvisno od modela.
Vpetja MT (Morse Taper) so mednarodni standardi, dodatki (vretena, hitrovpenjalne glave, adapterji) pa so običajno na voljo na trgu. Krollit dobavlja originalne dodatke Bernardo.
Ali sveder omogoča rezanje navojev z navojnim svedrom?
Samo modeli s standardnim vrtenjem v smeri urinega kazalca/nasprotni smeri urinega kazalca omogočajo rezanje navojev z avtomatskim sproščanjem navojnega svedra.
Preverite specifikacijo "vrtenje v smeri urinega kazalca/nasprotni smeri urinega kazalca" ali "rezanje navojev": svedri brez mehanskega obračanja niso primerni za ponavljajoče se rezanje navojev.
Koliko tehta stroj in koliko namestitve zahteva?
Teže se gibljejo od približno 25 kg (kompaktni namizni modeli) do več kot 250 kg (industrijski modeli Profi).
Namizni modeli so nameščeni na trdni delovni mizi; stebrični ali radialni modeli zahtevajo sidranje na tla z razteznimi vijaki za stabilnost med vrtanjem.
