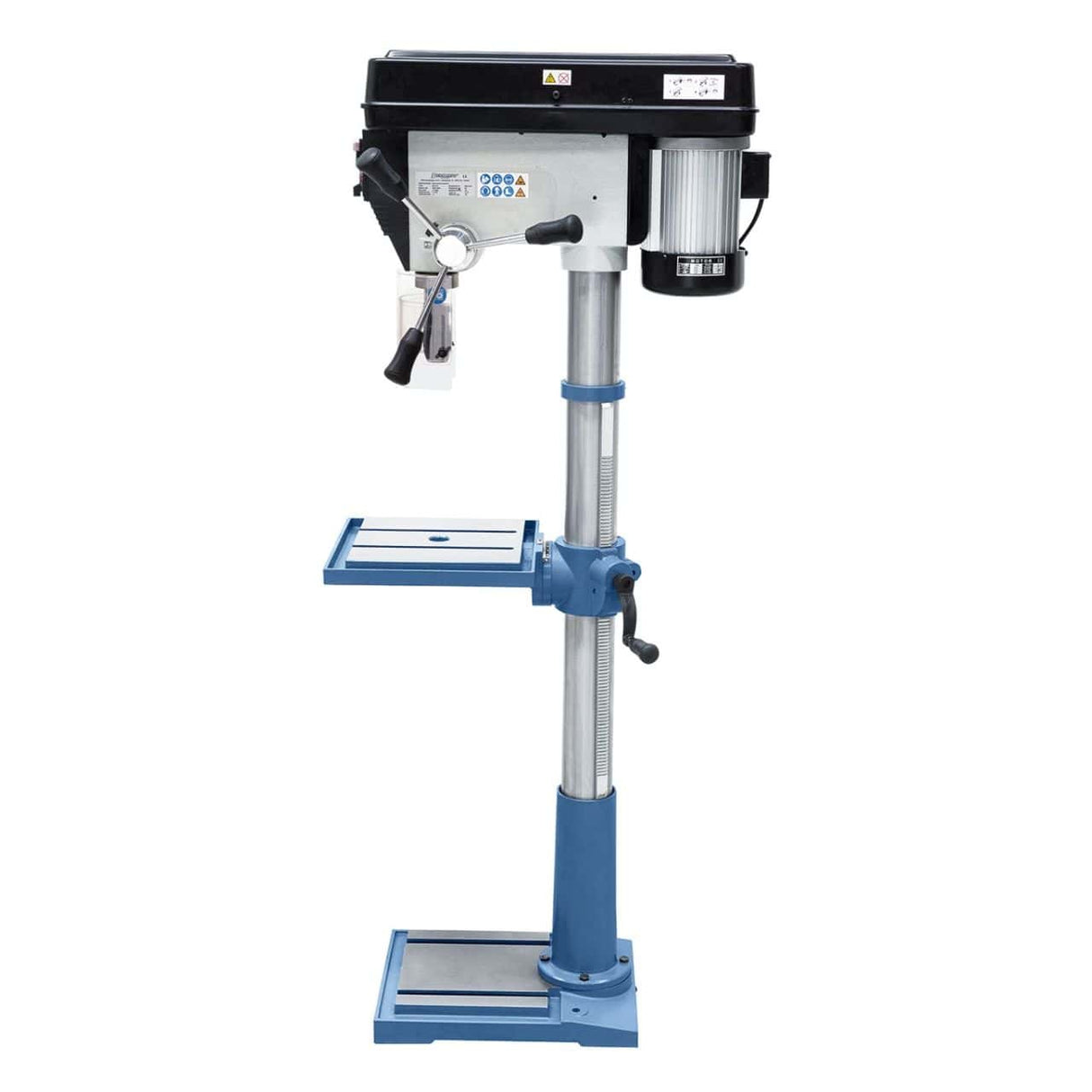

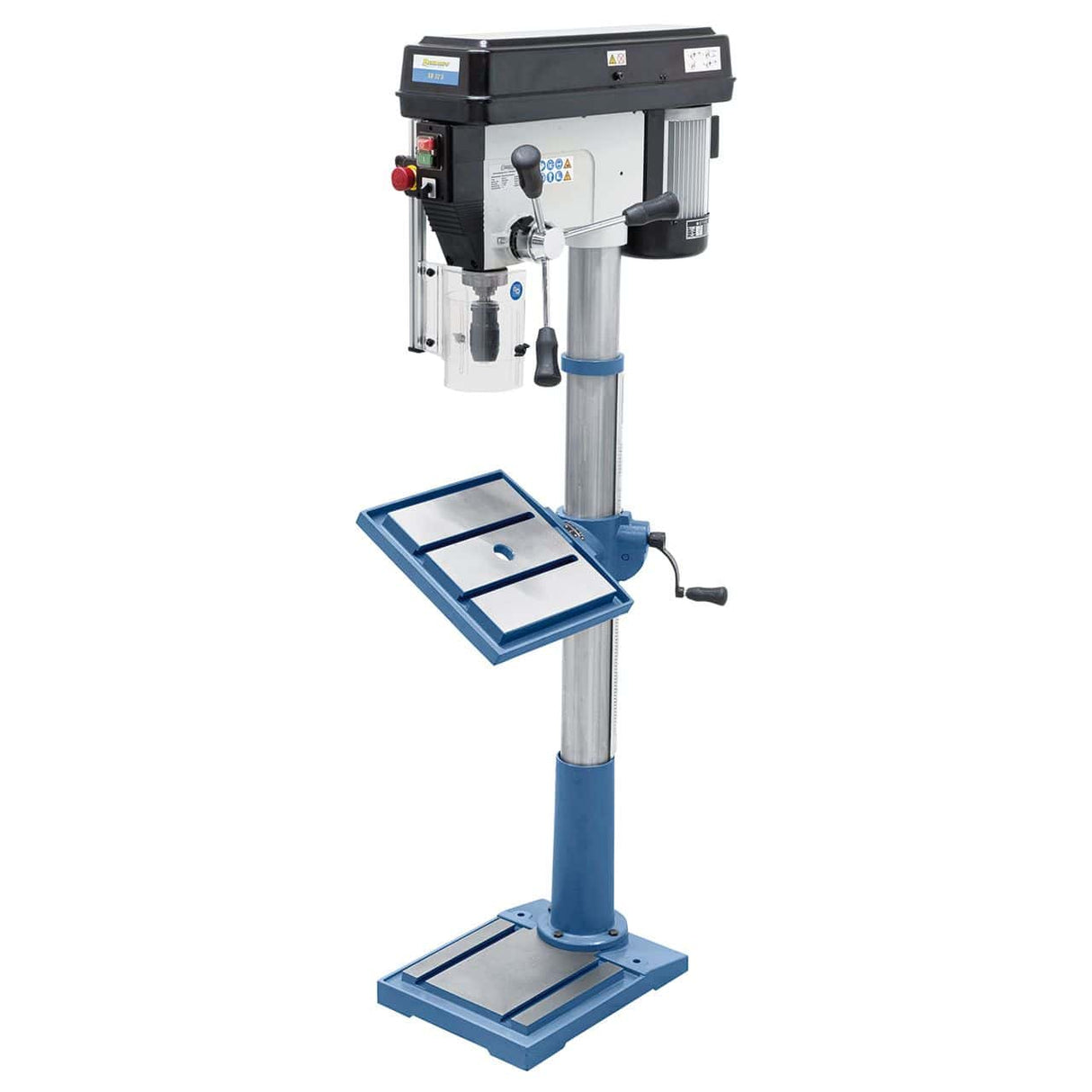

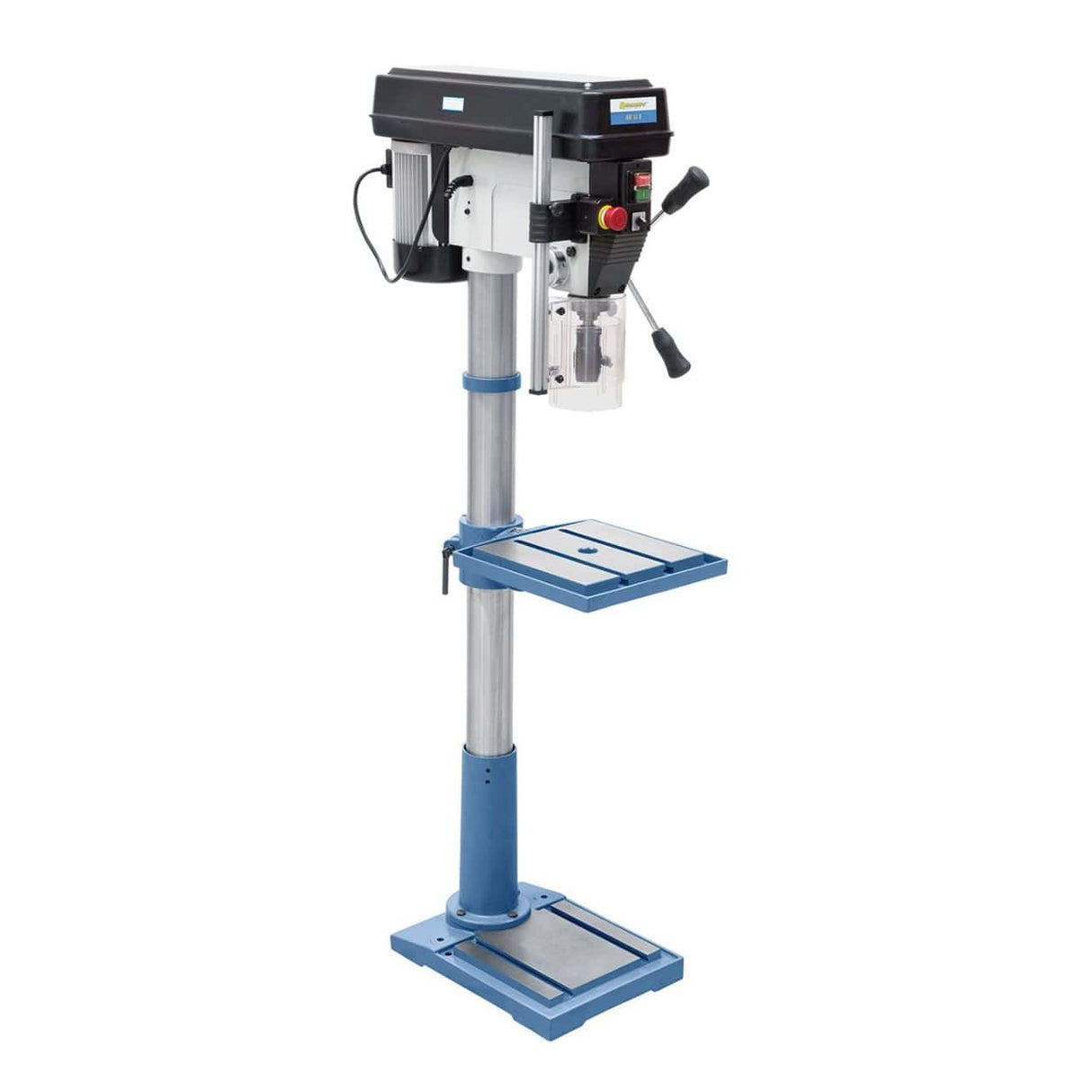

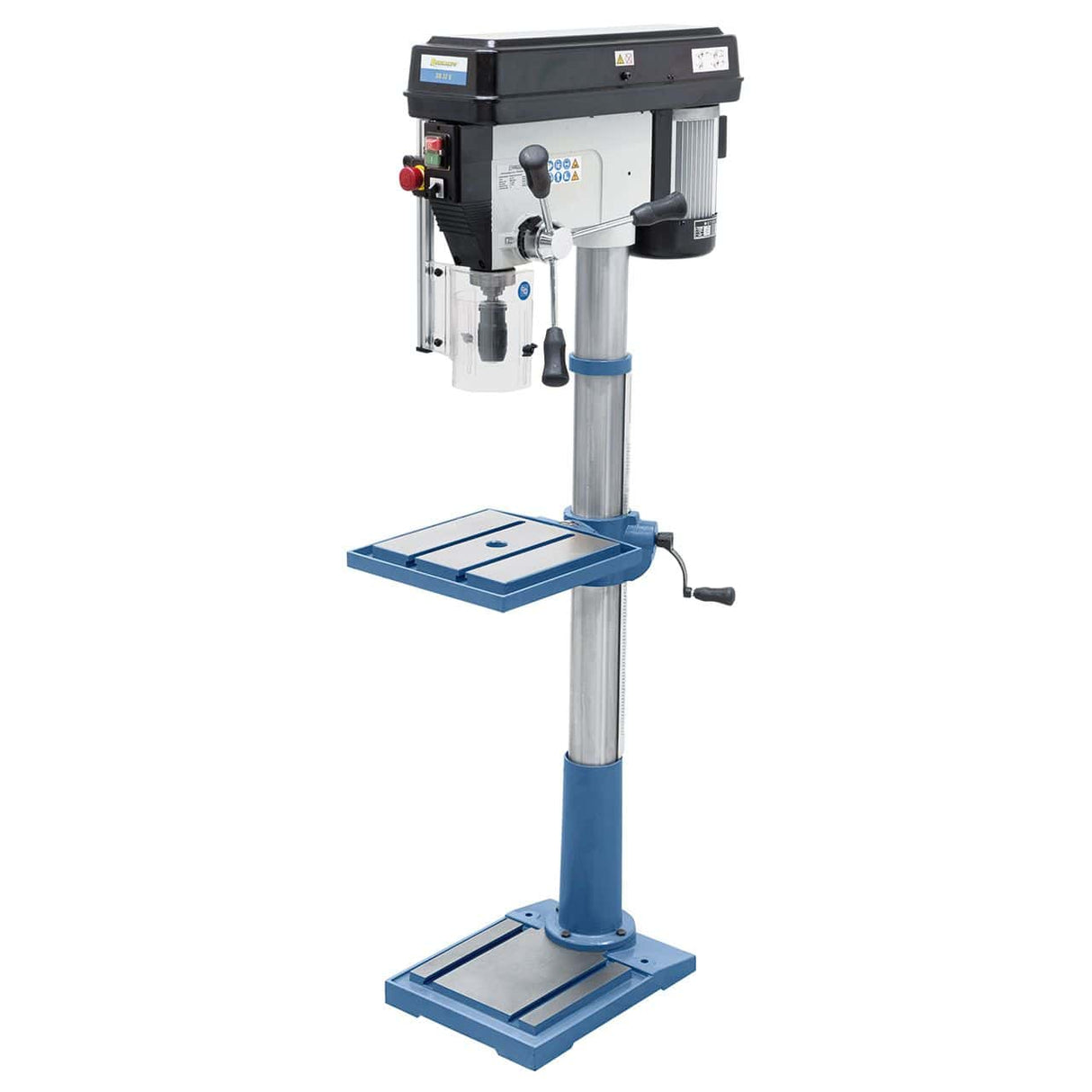

Stepenski vrtalnik Bernardo SB 32 S / 400 V – zmogljiv, natančen in zanesljiv
Stepenski vrtalnik Bernardo SB 32 S je profesionalni stroj, zasnovan za vrtanje do Ø 32 mm. Zahvaljujoč aluminijastemu motorju z visokim navorom, ki ustreza standardu IP54, in kakovostnim ležajem zagotavlja konstantno moč, dolgo življenjsko dobo in visoko natančnost krožnosti vretena.
Prevlečena delovna miza, nagibna za ±45° in nastavljiva po višini z letvico in ročico, je opremljena s T-utori in režo za hladilno tekočino, kar omogoča vsestransko in varno obdelavo. Litoželezno podnožje s T-utori omogoča vpenjanje tudi velikih obdelovancev. Vrtalnik SB 32 S je opremljen tudi z desnim/levim vrtenjem za rezanje navojev, natančno hitrovpenjalno glavo in višinsko nastavljivim ščitnikom z mikrostikalom.
Glavne specifikacije
Zmogljivost vrtanja do 32 mm v jeklo

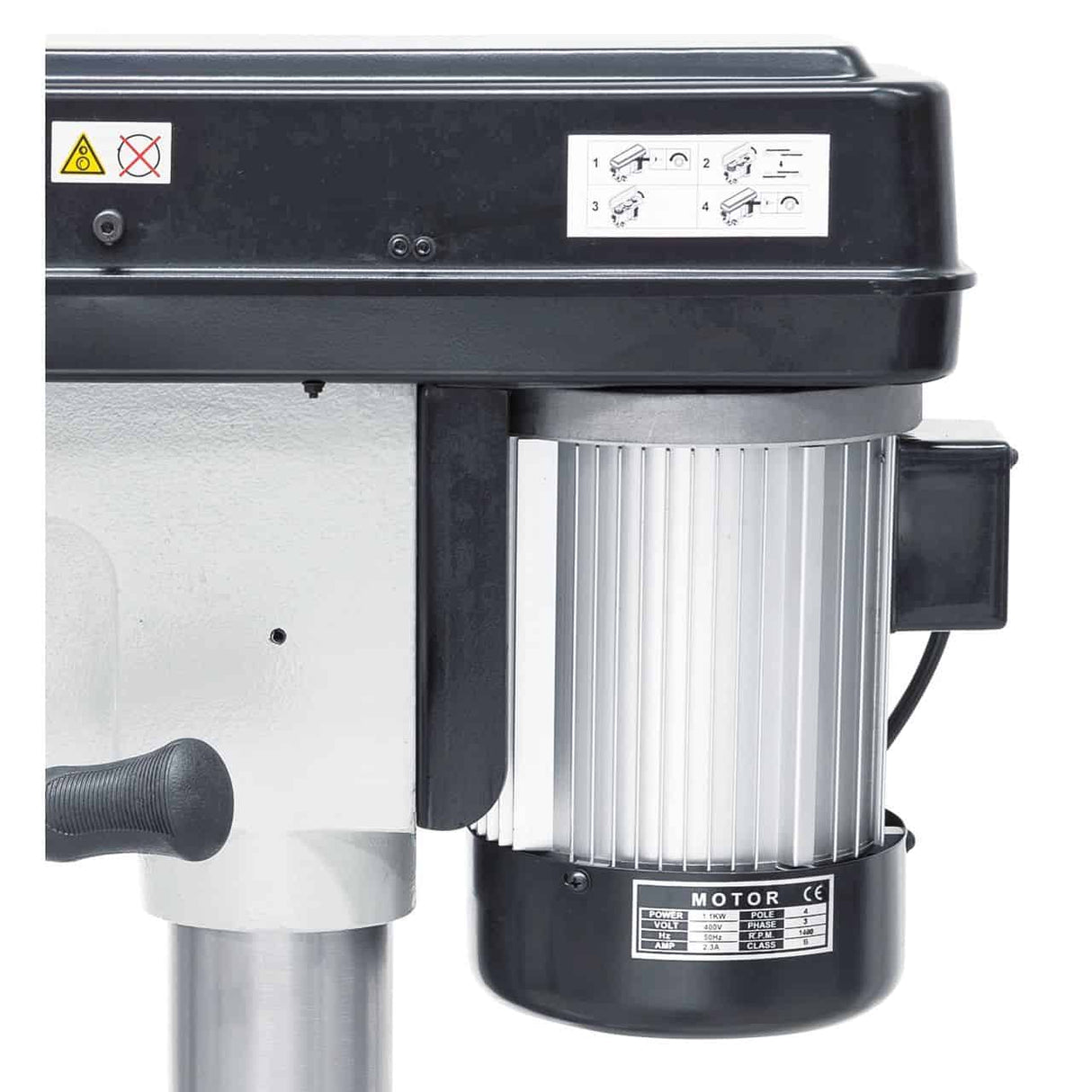

Aluminijast motor z visokim navorom, skladen s stopnjo zaščite IP54
12-stopenjska hitrost vretena (150–2450 vrt/min)

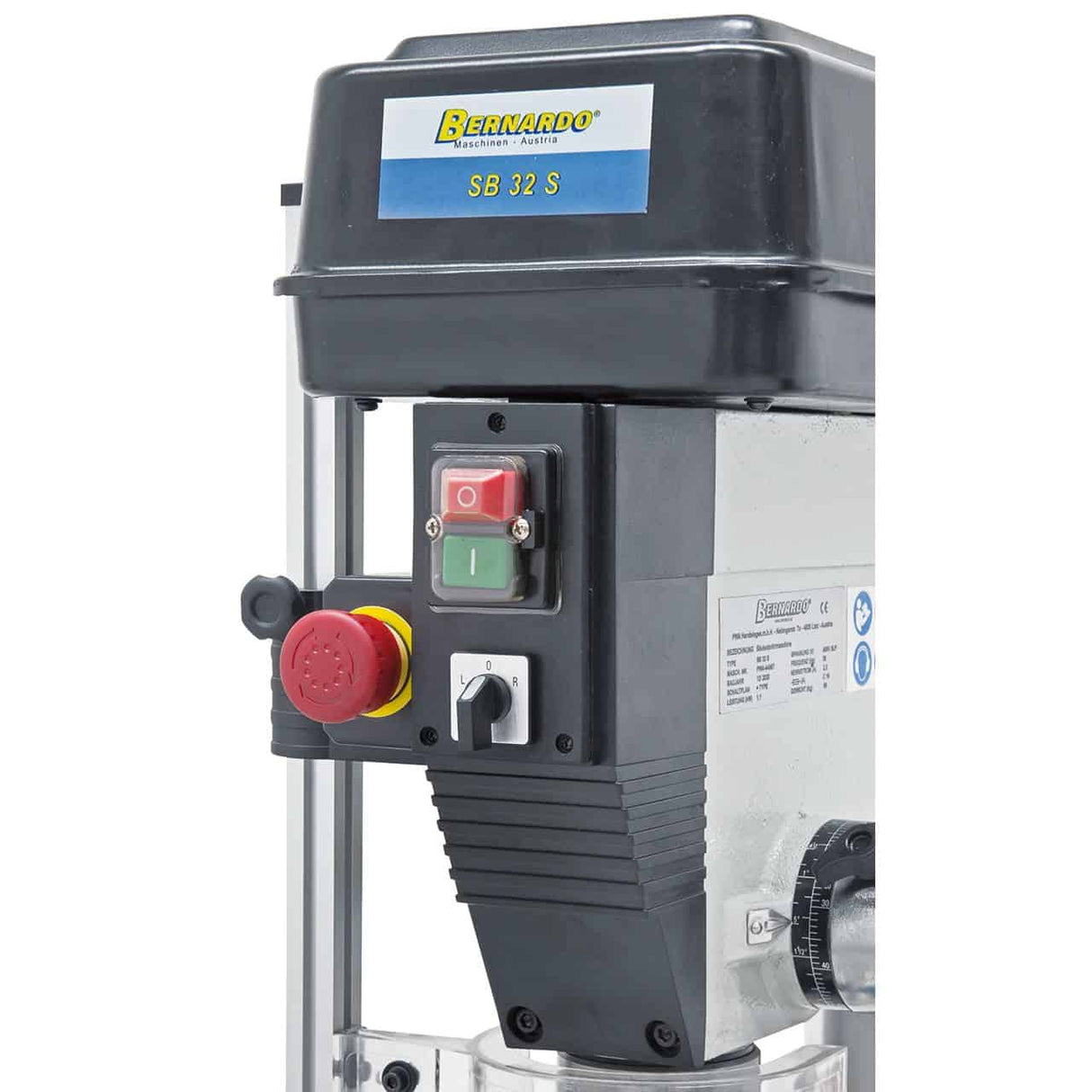

Stikalo za desno/levo vrtenje za rezanje navojev
Priložena je precizna hitrovpenjalna glava (1–16 mm / B18)

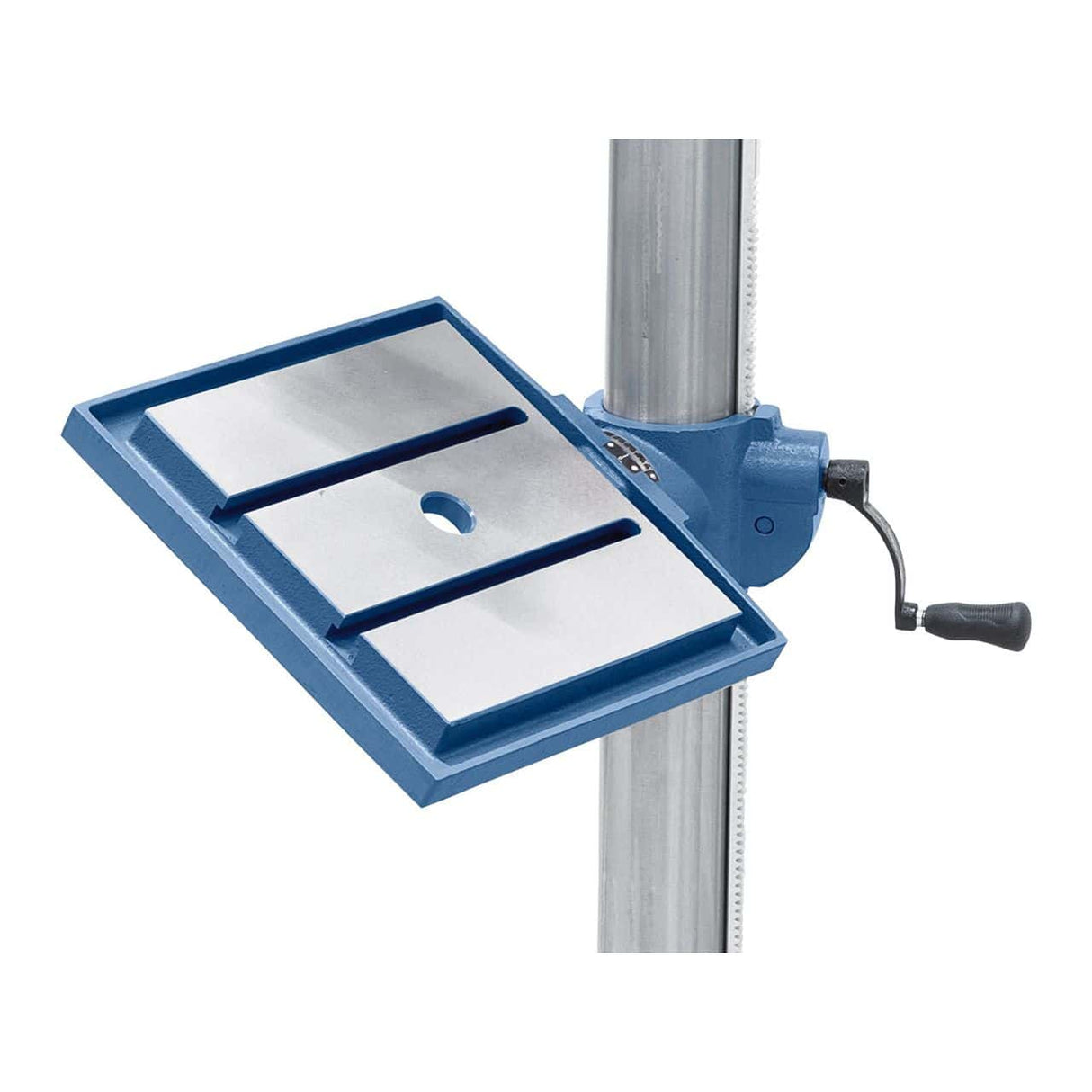

Miza iz litega železa se nagiba ±45°, višinsko nastavljiva z zobato letvo
Velika delovna miza 300 x 290 mm z T-utori in režo za hladilno tekočino

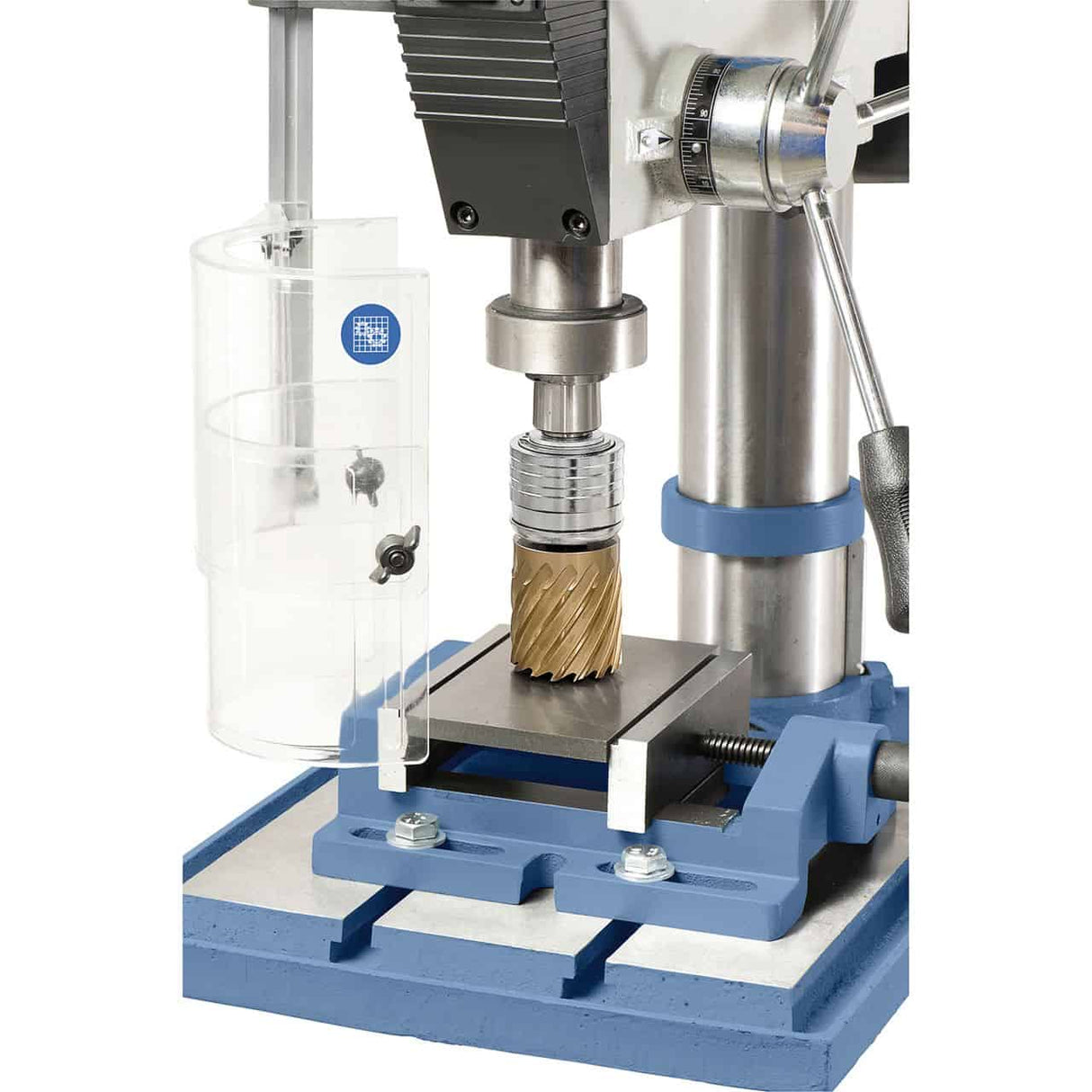

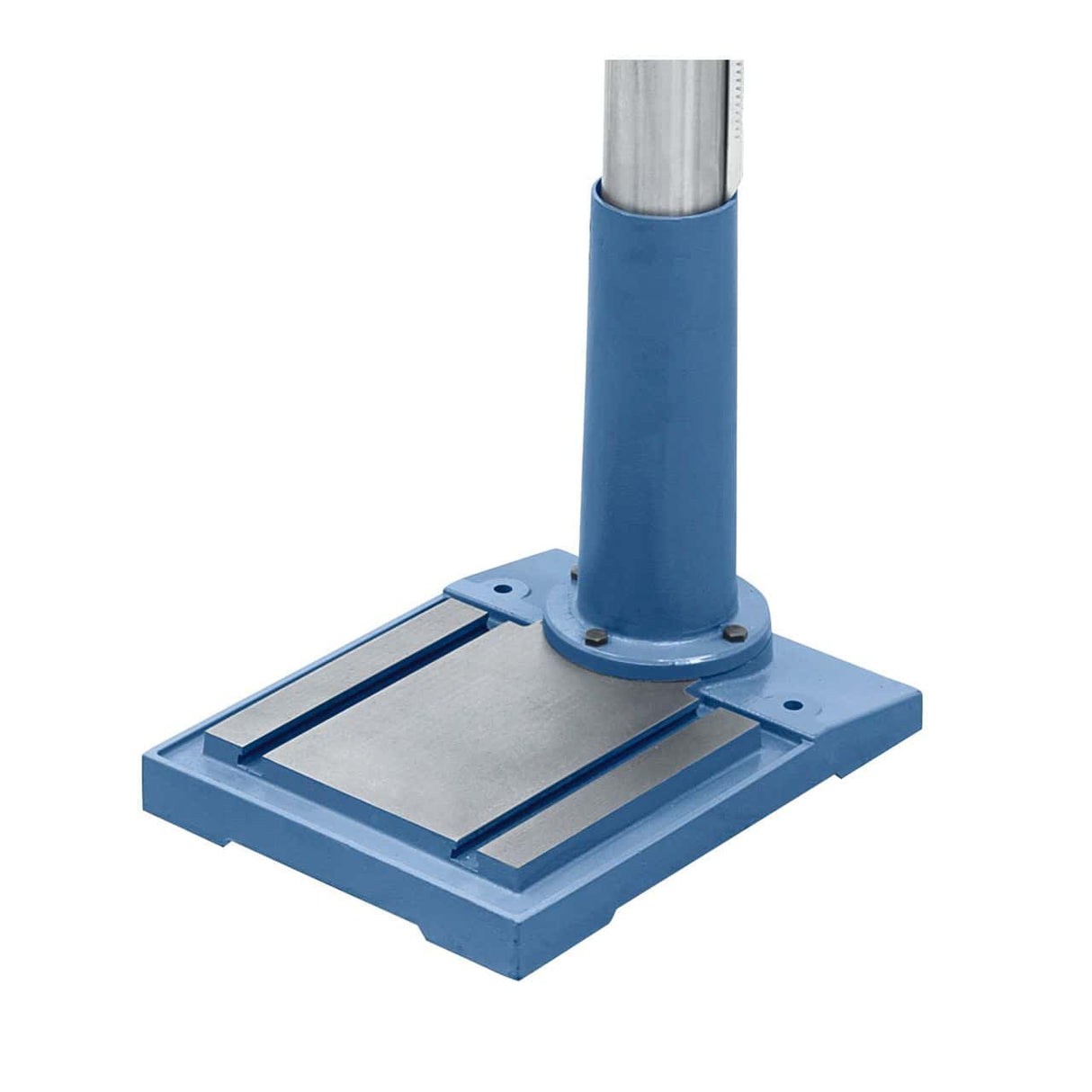

Podstavek s T-utori za pritrditev prevelikih obdelovancev

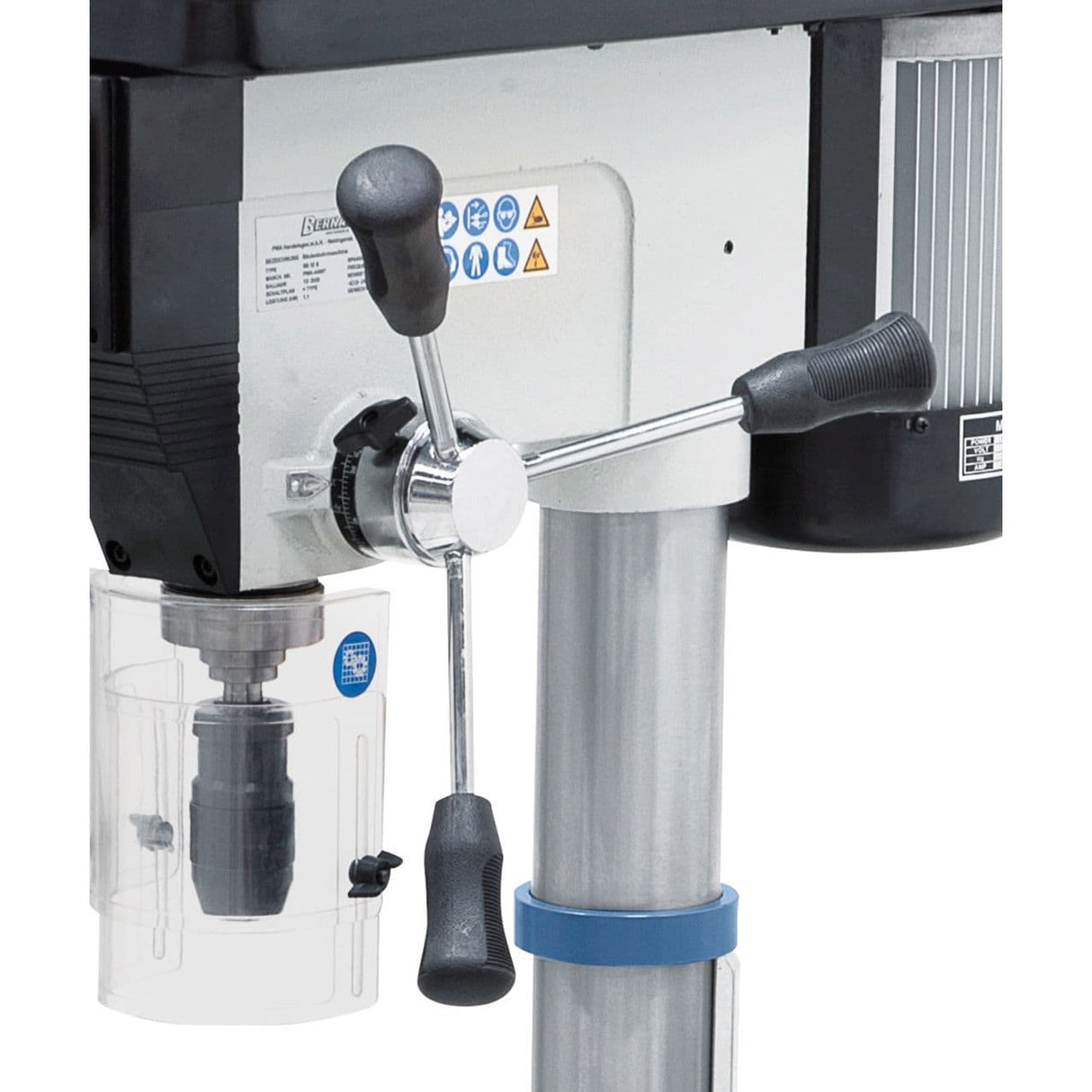

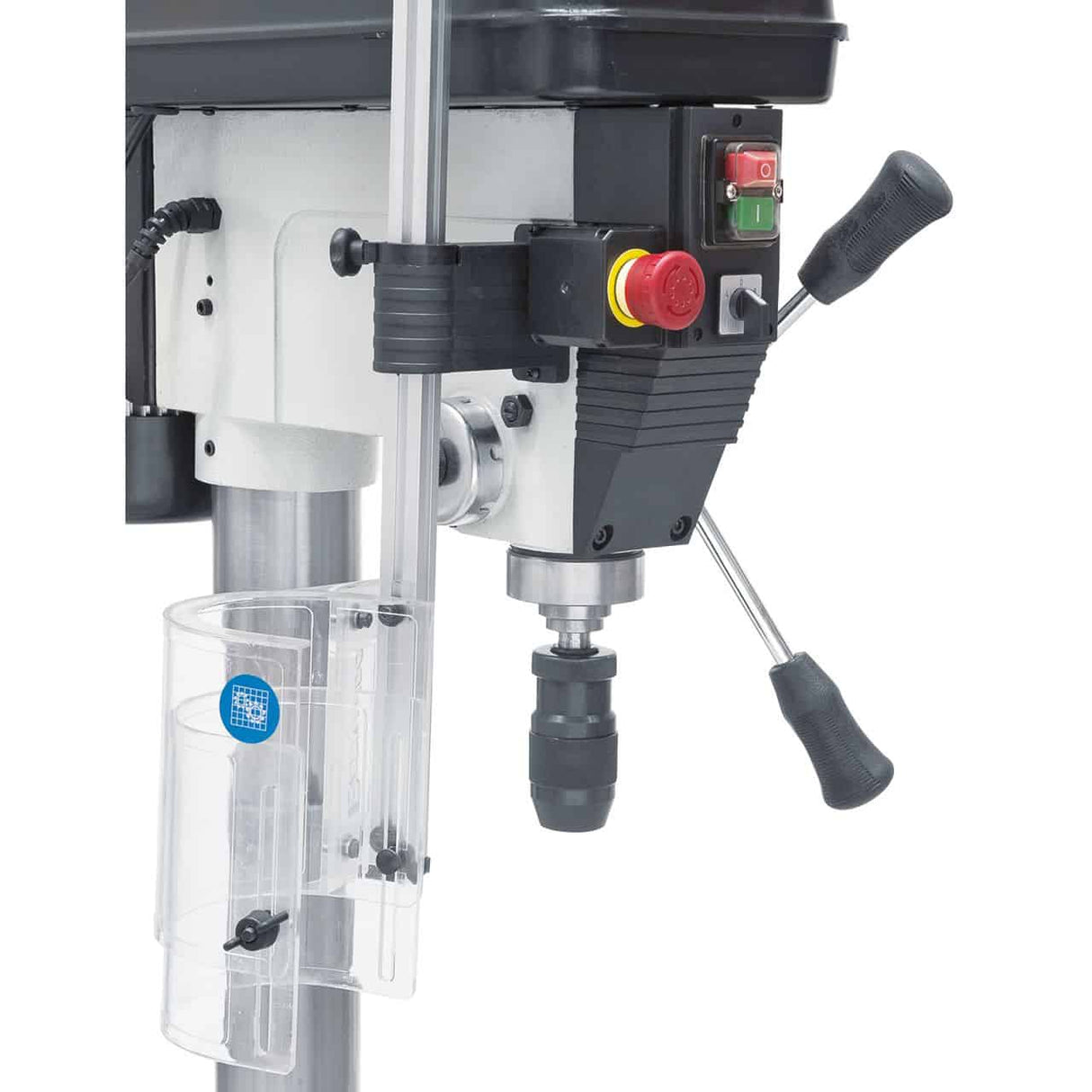

Nastavljiv ščitnik z mikrostikalom in ločenim zasilnim izklopom
Robustna in stabilna konstrukcija iz litega železa za težko obdelavo Profesionalno
Tehnične specifikacije
| Specifikacija |
Vrednost |
| Maks. Zmogljivost vrtanja |
32 mm |
| Vpenjalna glava |
1 – 16 mm / B18 |
| Pritrditev vpenjalne glave |
MT 4 |
| Hitrost vretena |
(12) 150 – 2450 vrt/min |
| Razdalja med vretenom in stebrom |
215 mm |
| Nagib mize |
-45° do +45° |
| Maks. Razdalja med vretenom in mizo |
760 mm |
| Razdalja med vretenom in podnožjem |
1125 mm |
| Hod vretena |
120 mm |
| Premer stebra |
92 mm |
| Mere mize / T-utori |
300 x 290 mm / 14 mm |
| Uporabna osnovna plošča |
295 x 270 mm |
| Moč motorja S1 100 % |
1,1 kW / 400 V |
| Moč motorja S6 40 % |
1,6 kW / 400 V |
| Dimenzije stroja (Š x G x V) |
400 x 720 x 1700 mm |
| Teža |
pribl. 95 kg |
Standardna oprema
Hitrovpenjalna glava 1–16 mm / B18
Vreteno MT 4 / B18
Višinsko nastavljiv ščitnik
Ločeno stikalo za nujne primere
Stikalo za vrtenje naprej/nazaj
T-matice
Komplet orodij
Logistika
Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Originalni rezervni deli so na voljo s odpremo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.
Pogosto zastavljena vprašanja
Vrtalni stroj z jermenskim pogonom v primerjavi z vrtalnim strojem z zobniškim pogonom: katerega izbrati?
Vrtalni stroji z klinastim jermenom (kot je Bernardo SB 32 S - C-Drill) so tišji, cenejši in imajo zadosten navor za vrtanje do premera 32 mm v standardno jeklo. Vrtalni stroji z zobniškim pogonom (serija GB) zagotavljajo večji navor pri nizkih vrtljajih – kar je potrebno za globoko vrtanje, navoje velikega premera in luknje v trdih materialih s premerom nad 30 mm. Za standardno vrtanje do Ø 32 mm je jermen prava izbira.
Kako globoko lahko vrtate v jeklo z vrtalnim strojem Bernardo SB 32 S?
Nazivna zmogljivost Ø 32 mm na jeklu S235 s svedrom HSS. Pri nerjavnem jeklu AISI 304 se zmogljivost zmanjša za 30–40 % – uporabite posebne svedre za nerjavno jeklo in zmanjšano hitrost s hladilno tekočino. Pri aluminiju se zmogljivost poveča za 30 %. Za luknje, večje od Ø 20 mm v jeklu, vedno uporabite najnižjo razpoložljivo hitrost in nadzorovano ročno podajanje.
Kako izberem pravo hitrost za material?

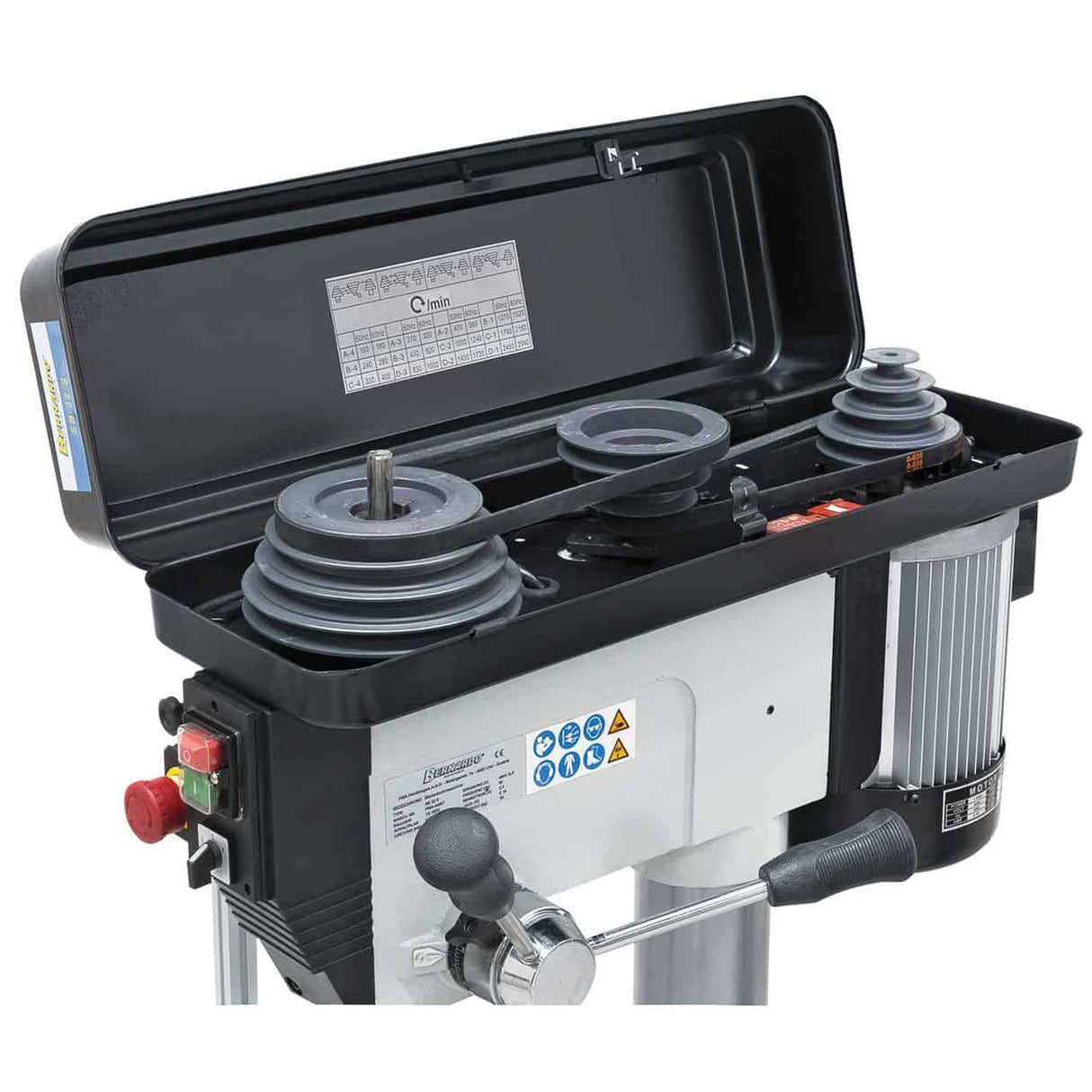

Optimalna obodna hitrost: blago jeklo 15–25 m/min, nerjavno jeklo 8–15 m/min, aluminij 60–100 m/min, plastika 40–80 m/min. Formula: n (vrt/min) = (v × 1000) / (π × d). Za svedre Ø 10 mm v jeklu: 500–800 vrt/min. Previsoka hitrost opeče rezalni rob; prenizka hitrost povzroči vibracije in dolge ostružke, ki se ovijajo okoli svedra. Jermenski prenos omogoča izbiro vnaprej določenih hitrosti – izberite tisto, ki je najbližje izračunani optimalni hitrosti.
Napajanje 400 V: ali je treba namestiti poseben sistem?
Trifazni 400 V – zahteva industrijski sistem. Pred nakupom preverite trifazni sistem in nazivno moč nadzorne plošče.
So na voljo rezervni deli?
Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
