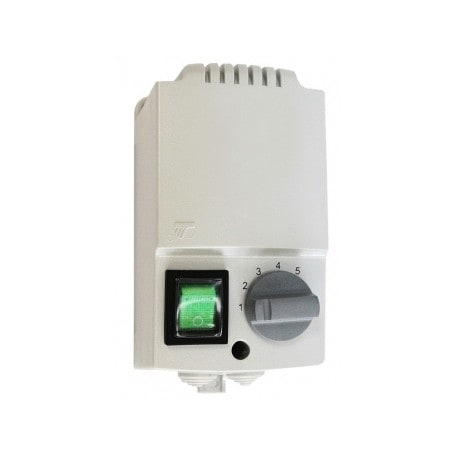

Trasformatore di controllo la velocità di rotazione HC 7,0A

Descrizione Tecnica Dettagliata

Funzionalità Principale
Dispositivo progettato per regolare la velocità di ventilatori monofase in impianti industriali e sistemi di riscaldamento. Consente un controllo preciso della velocità del ventilatore attraverso 5 livelli di tensione preimpostati, ottimizzando le prestazioni in base alle esigenze operative.

Caratteristiche Tecniche

1. Versatilità di Modelli:

   • Disponibile in 4 versioni, classificate in base alla corrente massima in uscita:
     • 3 A, 5 A, 7 A, 14 A (la scelta del modello dipende dalla corrente totale dei dispositivi collegati al controller).
   • Tensione di alimentazione: 230 V CA, 50-60 Hz.
   • Range di regolazione della tensione:
     • Modelli standard: 80 – 105 – 135 – 170 – 230 V.
     • Versione per controller 3 A: 15 – 135 – 155 – 180 – 230 V.

2. Protezione e Sicurezza:

   • Grado di protezione IP54: Resistente a polvere e schizzi d’acqua, ideale per ambienti industriali critici.
   • Interruttore termico integrato: Previene surriscaldamenti e danni al circuito in caso di sovraccarico.

3. Design e Dimensioni:

   • Dimensioni compatte: 126 x 176 x 56 mm (adatto per installazioni in spazi ridotti).
   • Peso variabile in base al modello: 1,3 kg (3 A), 3,8 kg (5 A), 6,4 kg (7 A), 10,2 kg (14 A).

Applicazioni Tipiche

• Controllo ventilazione industriale: Regolazione del flusso d’aria in macchinari, cabine di verniciatura, o sistemi di raffreddamento.
• Sistemi di riscaldamento: Modulazione della velocità dei ventilatori per ottimizzare la distribuzione del calore e ridurre i consumi energetici.
• Gestione energia: Adattamento dinamico della potenza erogata, con riduzione degli sprechi in condizioni operative non massimali.

Note Importanti

• Compatibilità con controller: L’intensità totale dei dispositivi collegati non deve superare la corrente massima supportata dal controller (es. modello 3 A supporta carichi fino a 3 A).
• Installazione: Progettato per integrazione in quadri elettrici industriali o sistemi di automazione preesistenti.
• Manutenzione: Richiede verifica periodica dei parametri termici e delle connessioni elettriche per garantire prestazioni ottimali.

Vantaggi Operativi

• Flessibilità: 5 step di tensione permettono un adattamento rapido a diverse condizioni di carico.
• Affidabilità: Costruzione robusta e protezioni integrate per uso continuativo in ambienti severi.
• Risparmio energetico: Riduzione dei picchi di consumo grazie alla modulazione graduale della potenza.

Ideale per: Tecnici industriali, progettisti di impianti HVAC, o aziende che necessitano di soluzioni personalizzate per la gestione intelligente dei ventilatori monofase.
