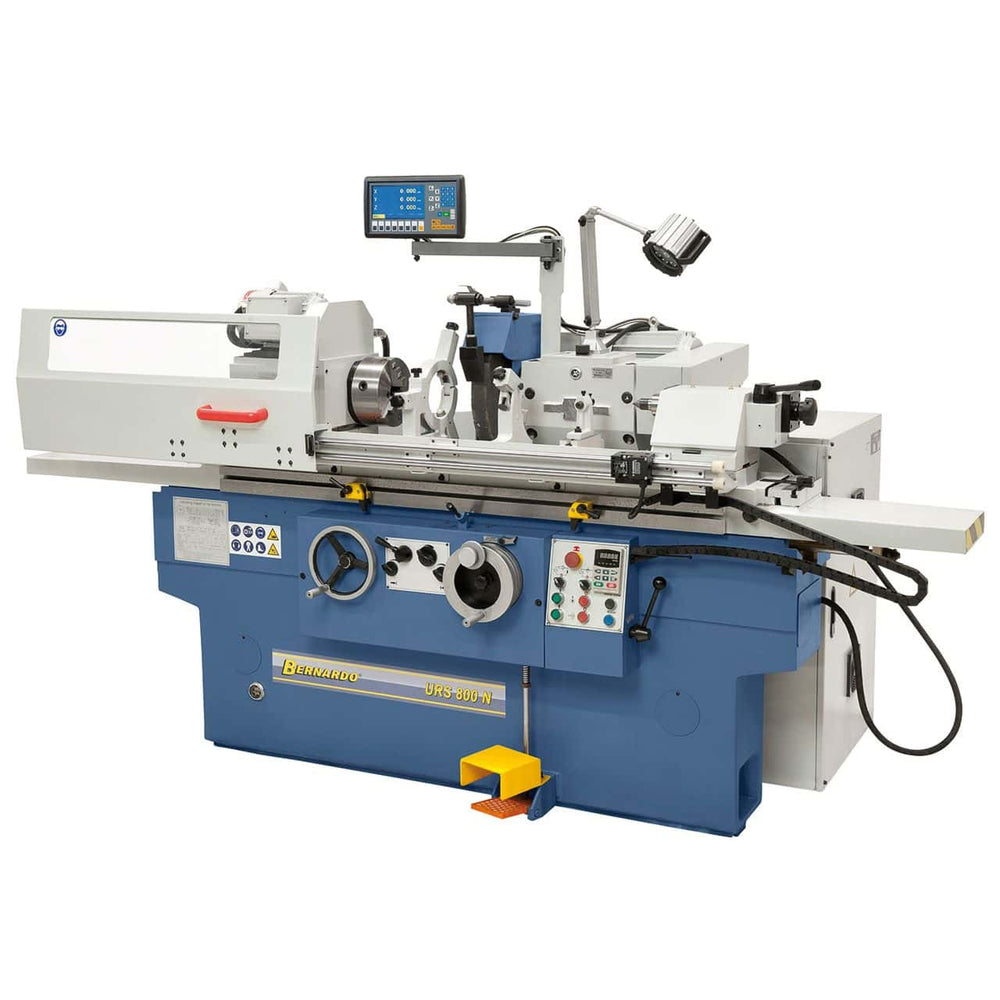

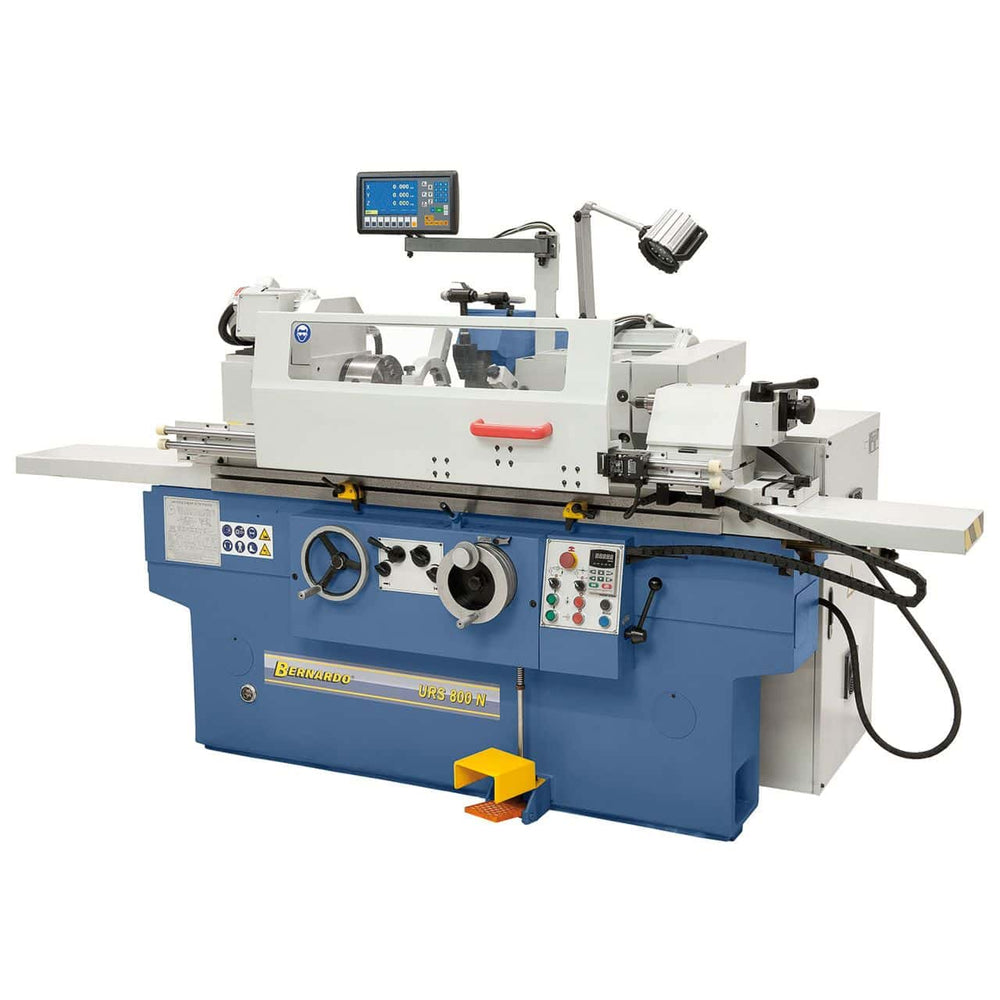

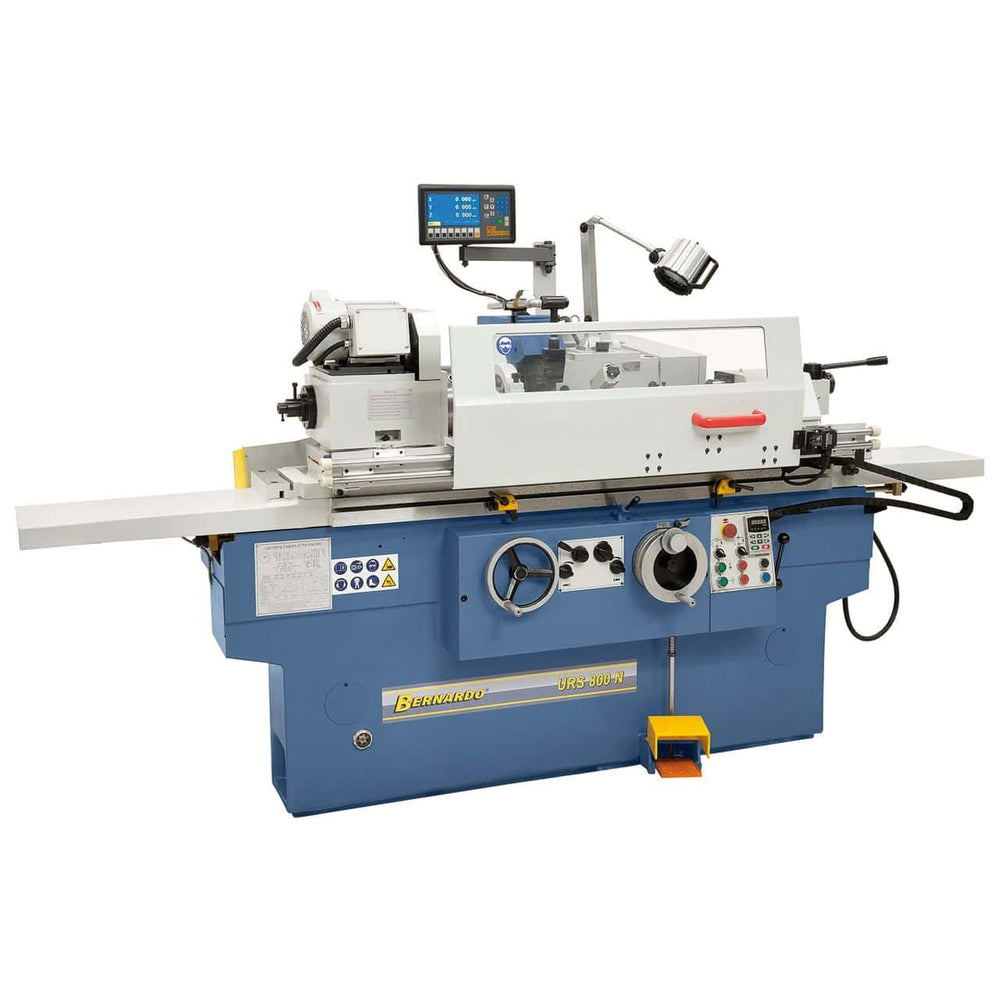

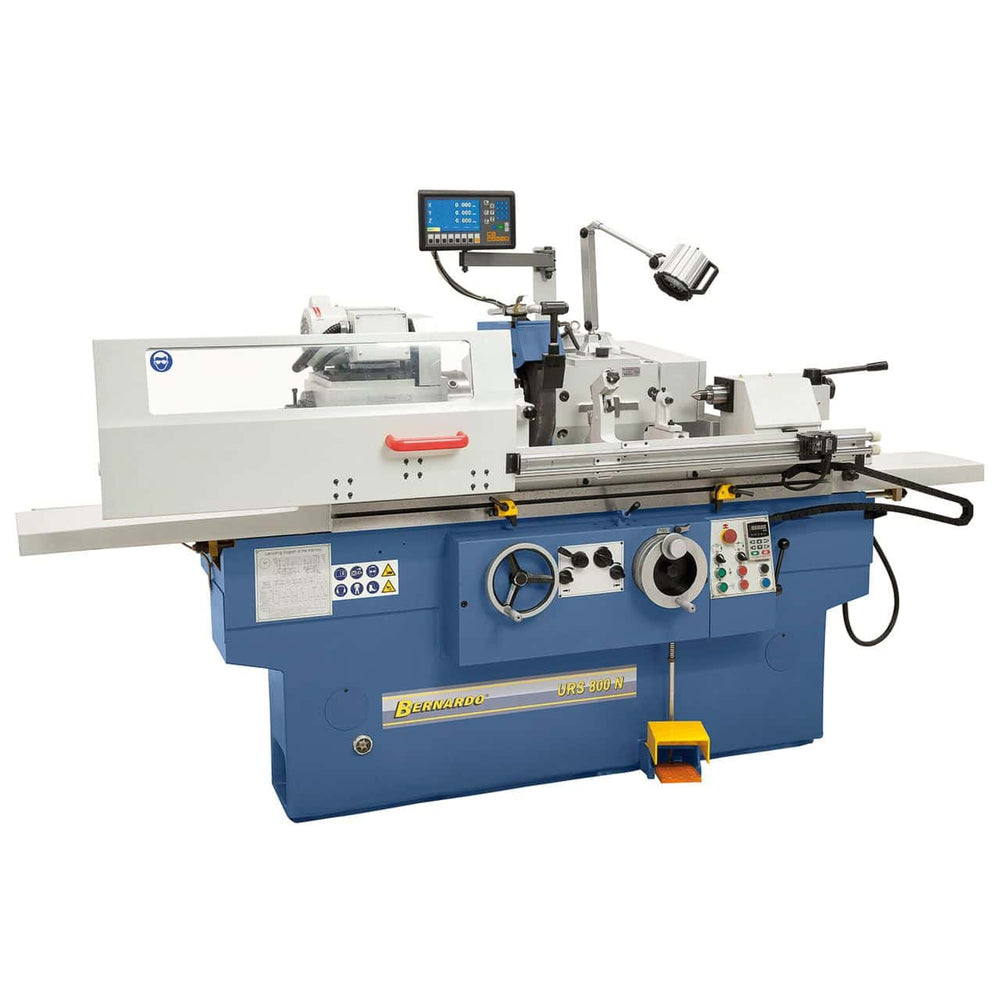

Bernardo URS 800 N Univerzalni cilindrični brusilnik
-
Opis
-
Varnost izdelkov
-
Mnenja
Opis
Univerzalni cilindrični brusilnik Bernardo URS 800 N brusi zunanje dele od Ø 8 do 8–200 mm in notranje od Ø 13 mm, na obdelovancih do 800 mm med centri in največjo težo 60 kg, s hidrodinamičnim vretenom, nagibno mizo, zunanjim brusilnim kolesom Ø 400 × 50 × 203 in hitrostjo notranjega brušenja 20.000 vrt/min. Izdelano v Avstriji, v Italiji distribuira Krollit kot uradni distributer Bernardo od leta 2007.
- Razdalja med rezili: 800 mm
- Premer zunanjega brušenja: 8–200 mm
- Premer notranjega brušenja: 13–100 mm
- Največja teža obdelovanca: 60 kg
- Hitrost vretena obdelovanca: 25–380 vrt/min
- Zunanje brusilno kolo: Ø 400 × 50 × 203 mm
- Hitrost notranjega brušenja: 20.000 vrt/min
Kdo uporablja URS 800 N in kaj je to za
Bernardo URS 800 N je profesionalni univerzalni cilindrični brusilni stroj za natančno zunanje in notranje brušenje gredi, zatičev, puš in sedežev. Ta stroj dosega hrapavost površine pod Ra 0,4 µm in dimenzijske tolerance v stotinkah milimetra na obdelovancih dolžine do 800 mm. Hidrodinamično vreteno obdelovanca – glavna razlika v primerjavi z brusilnimi stroji z valjčnimi ležaji – zagotavlja dosledno natančnost tudi pri daljših ciklih, saj odpravlja vibracije, ki jih prenašajo ležaji. Brusilna glava, nagibna za ±30°, omogoča brušenje stožcev, sferičnih sedežev in ramen. V laboratorijih strank Krollit uporabljajo delavnice za natančno obdelavo, proizvajalci opreme in industrijski vzdrževalni centri, ki obdelujejo visoko precizne komponente.
Za koga je namenjen Bernardo URS 800 N?
| Profil | Združljivost | Razlog |
|---|---|---|
| Hobist | Ni na seznamu | Industrijski precizni brusilni stroj. Ni primeren za hobi uporabo. |
| Precizna mehanska delavnica | Idealen | Zunanje in notranje brušenje delov do 800 mm s hidrodinamičnim vretenom: izbira za tolerance v stotinkah na gredeh in pušah. |
| Industrijska proizvodnja | Idealno | Za vzdrževanje in neprekinjeno proizvodnjo preciznih komponent. |
Ni primerno za: dele, daljše od 800 mm (ocenite večji model); delavnice brez znanja valjastega brušenja; občasno uporabo, kjer zadostuje namizni brusilnik.
Delovna zmogljivost
| Specifikacija | Vrednost |
|---|---|
| Razdalja med središči | 800 mm |
| Višina središča | 180 mm |
| Zunanji premer brušenja | 8–200 mm |
| Največja teža obdelovanca | 60 kg |
| Notranji premer brušenja | 13–100 mm |
| Maks. globina notranjega brušenja | 125 mm |
Miza in podajalniki
| Specifikacija | Vrednost |
|---|---|

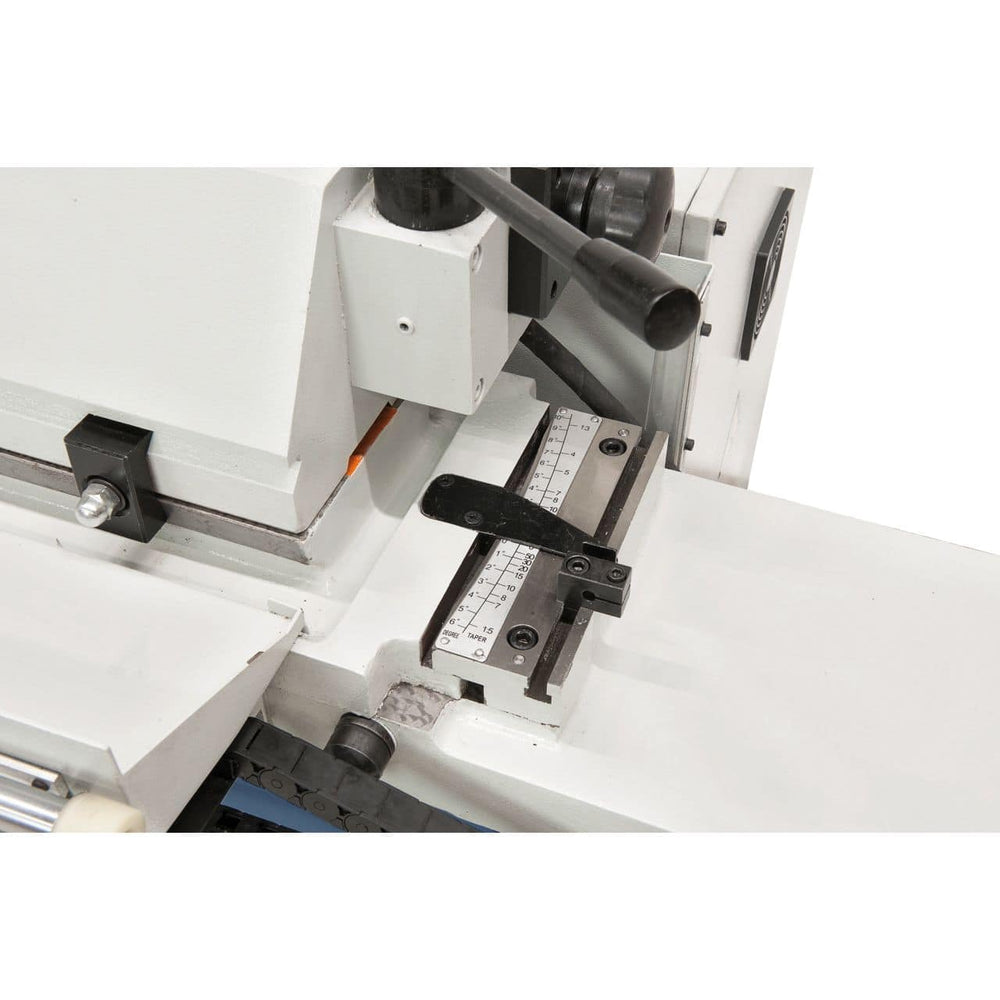

| Nagib mize | +3° do −7° |
| Vzdolžni pomik mize | 850 mm |
| Hitrost podajanja mize | 0,1–4 m/min |

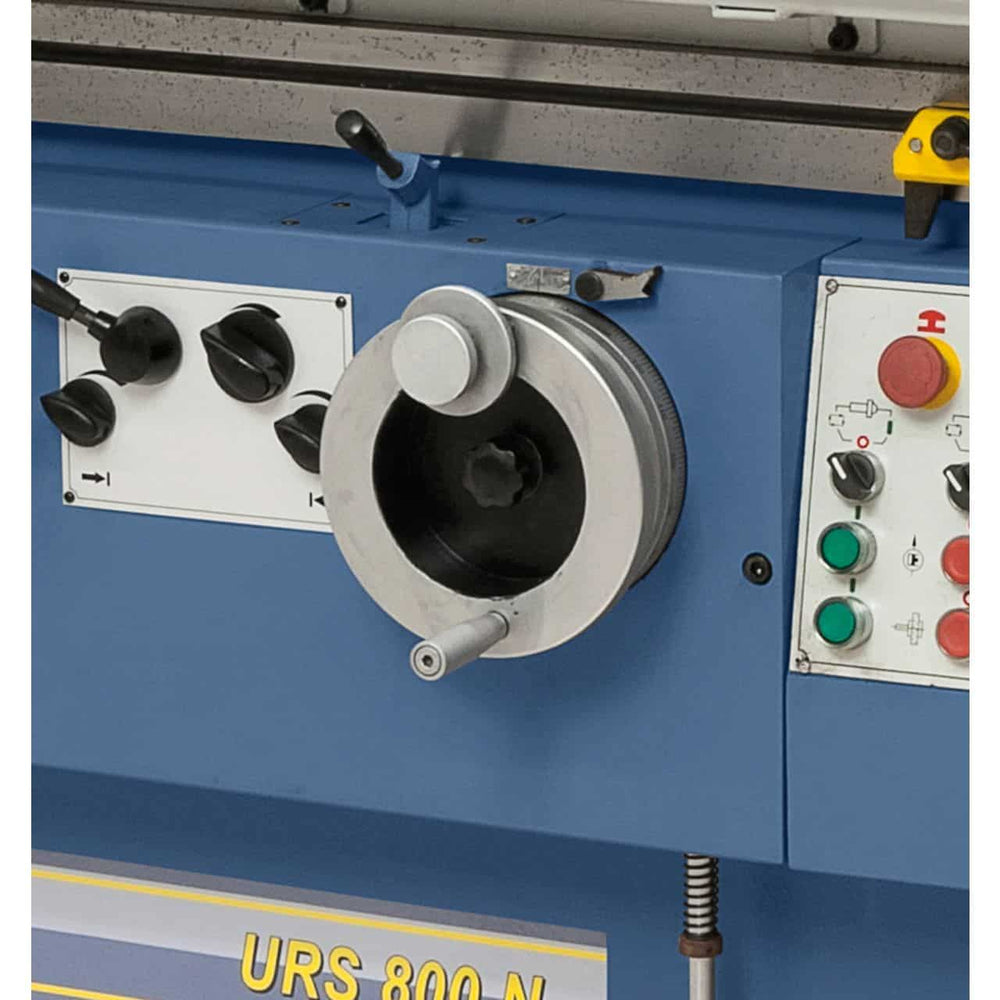

| Ročno podajanje mize | 6 mm/vrt |

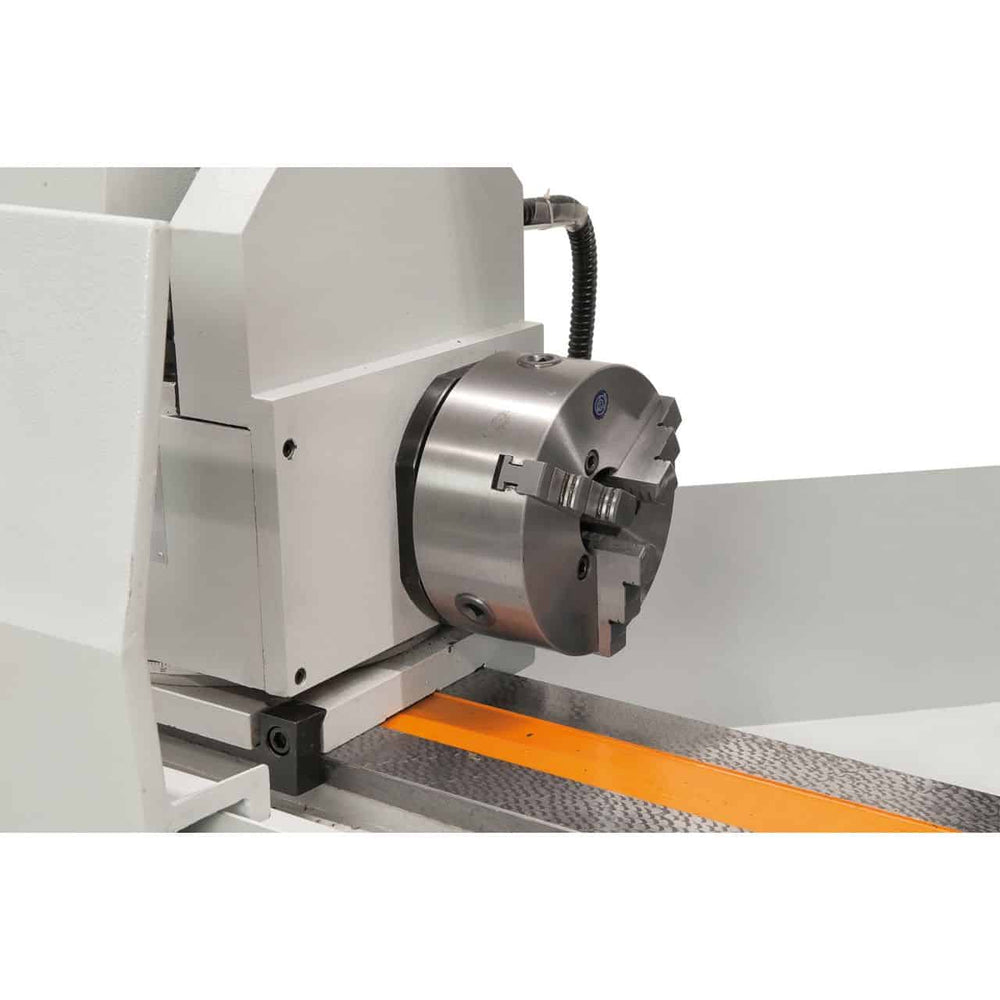

Obdelovanec vreteno in brusilno kolo
| Specifikacija | Vrednost |
|---|---|
| Hitrost vretena obdelovanca | 25–380 vrt/min |
| Koniz vretena obdelovanca | MT 4 |
| Nagib vretena | +90° |
| Zunanje brusilno kolo (Ø × V × luknja) | Ø 400 × 50 × 203 mm |
| Hitrost zunanjega brusilnega kolesa | 1670 vrt/min |
| Hitrost notranjega brušenja | 20.000 vrt/min |
| Nagib brusne glave | ±30° |
| Hod brusne glave | 200 mm |
Skladnost in varnost
| Specifikacija | Vrednost |
|---|---|
| Oznaka | CE |
| Direktiva | Direktiva o strojih 2006/42/ES |
Logistika
Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Težki precizni stroji: pred dostavo uskladite opremo za razkladanje s Krollit. Na voljo so originalni rezervni deli z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
Pogosto zastavljena vprašanja
Kaj pomeni "hidrodinamično vreteno" in zakaj je pomembno?
Hidrodinamično vreteno podpira gred na oljnem filmu namesto na kotalnih ležajih. To odpravlja mikrovibracije, značilne za ležaje – ki se prenašajo na površino tal kot valovi – in zagotavlja vrhunsko ponovljivost dimenzij. To je standard za industrijske precizne brusilne stroje. Brusilniki s kotalnimi ležaji so cenejši, vendar ne dosegajo enakih toleranc.
Kakšno dimenzijsko natančnost je mogoče doseči z URS 800 N?
V optimalnih pogojih (dobro uravnotežen obdelovanec, pravilno brusno kolo, zadostno hladilno sredstvo) URS 800 N dosega dimenzijske tolerance IT5–IT6 (v vrstnem redu stotin mm) in hrapavost površine Ra 0,2–0,4 µm. Dejanska natančnost je odvisna od upravljavca, vrste materiala in delovnih pogojev.
Katera vrsta brusnega kolesa se uporablja za notranje brušenje?

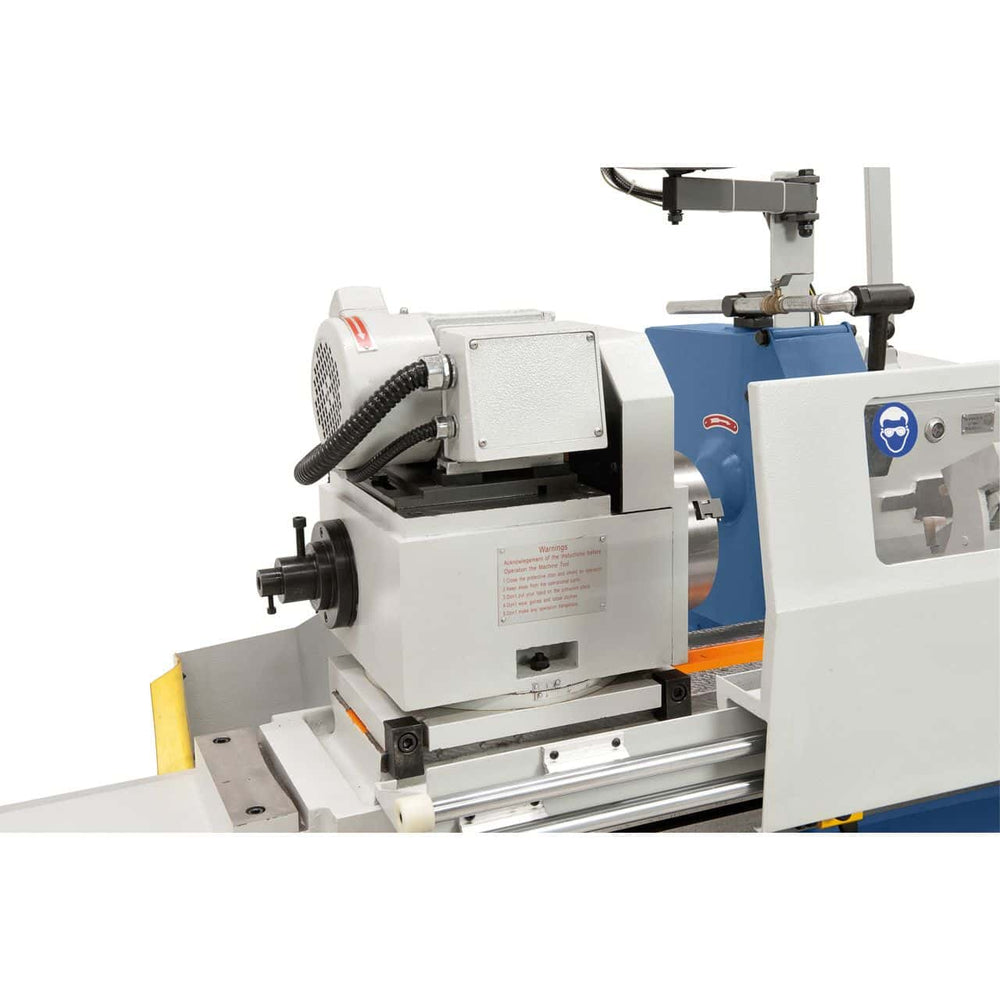

Za notranje brušenje glava doseže 20.000 vrt/min – kar je potrebno za ohranjanje optimalne obodne hitrosti pri brusnih kolesih majhnega premera. Uporabljajo se valjasta brusna kolesa, nameščena na vretenu s premerom, ki je združljiv z izvrtino, ki jo je treba brusiti. Za različne materiale (jeklo, lito železo, aluminij, karbide) se uporabljajo različni brusilni obroči (korund, silicijev karbid, CBN).
Ali je na URS 800 N mogoče brušenje pod kotom 45° in stožčasto brušenje?
Da. Glavo brusilnega obroča je mogoče nagniti za ±30° od osi obdelovanca, kar omogoča brušenje stožcev, kotnih robov in kompleksnih oblik. Mizo je mogoče nagniti od +3° do −7° za stožčasto brušenje dolgih obdelovancev. Kombinacija obeh naklonov pokriva skoraj vse geometrije, ki so potrebne v preciznih delavnicah.
Katera hladilna tekočina se uporablja?
Za valjasto brušenje se običajno uporablja 3–5 % emulzija vode in olja ali nerazredčeno brusilno olje, odvisno od materiala in brusilnega obroča. URS 800 N ima integriran hladilni sistem. Za podrobnosti o sistemu dovajanja hladilne tekočine se obrnite na Krollit.
