Ploski brusilnik Bernardo BSG 2040 PLC

Ploščati brusilnik Bernardo BSG 2040 PLC

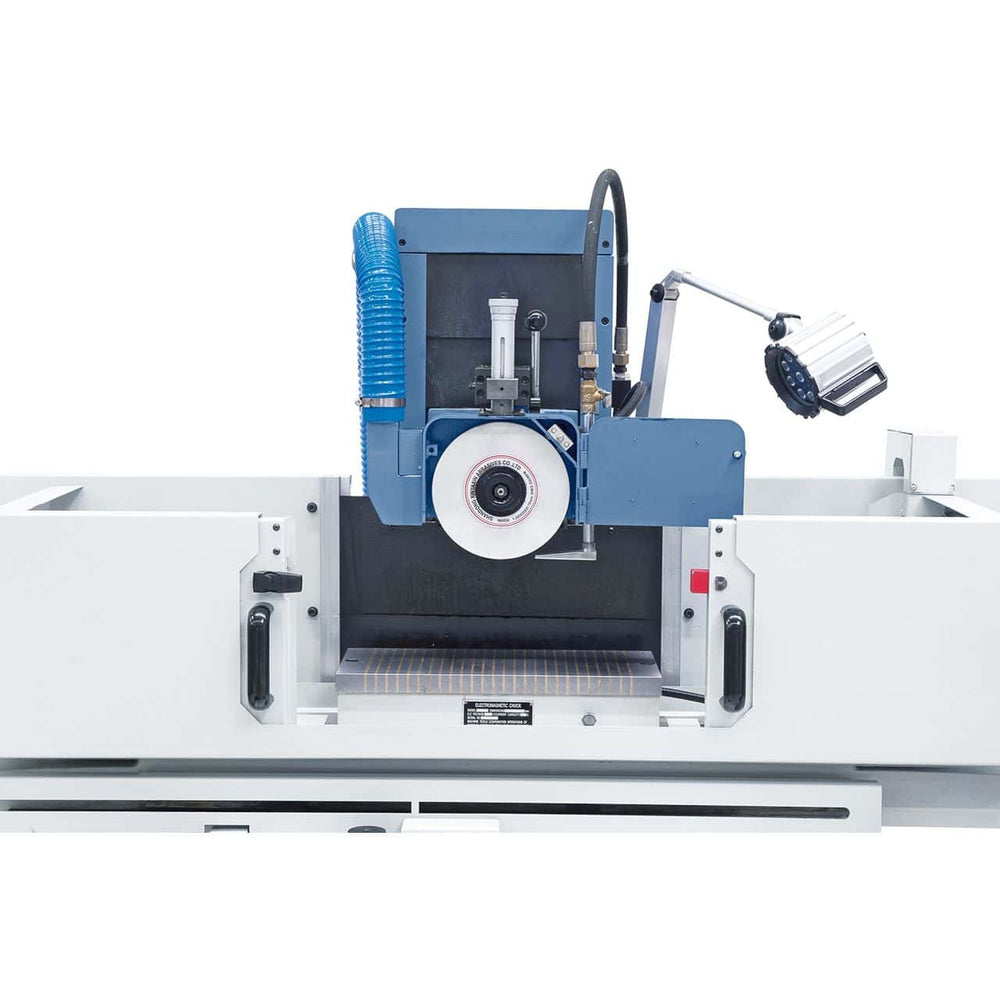

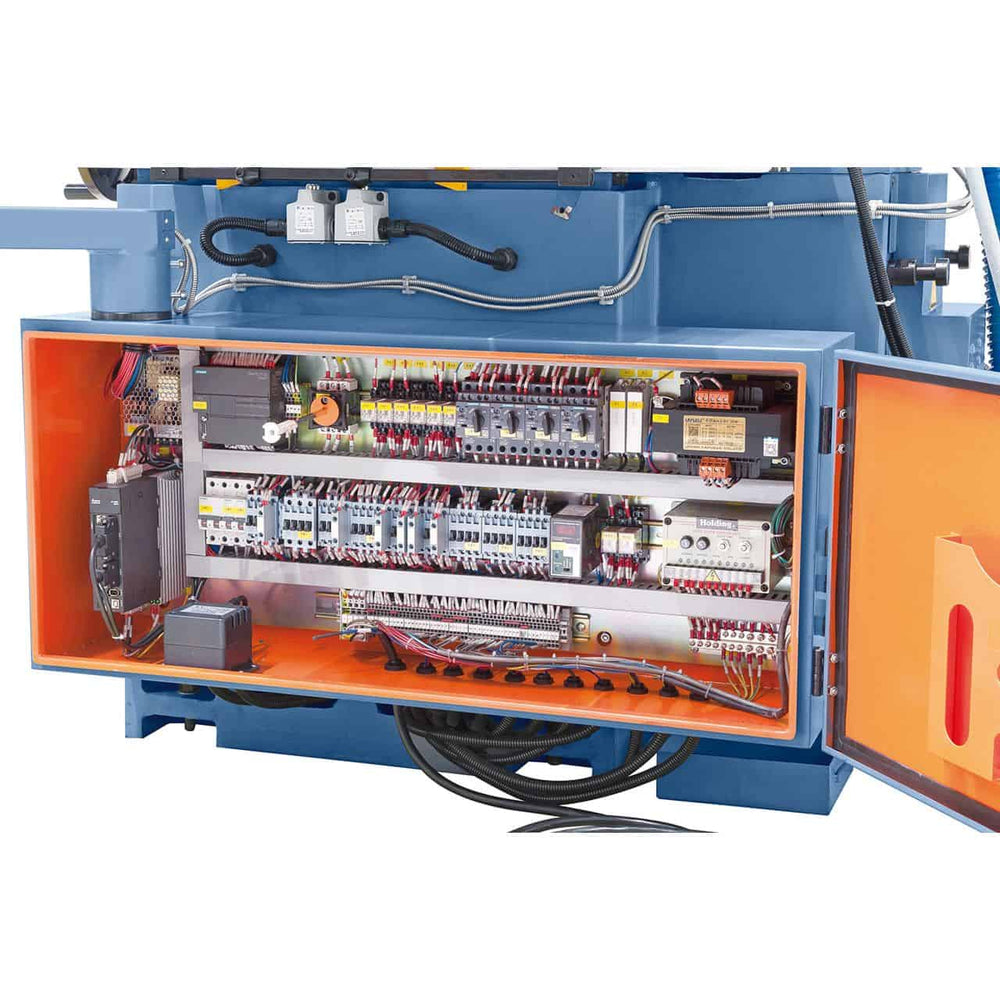

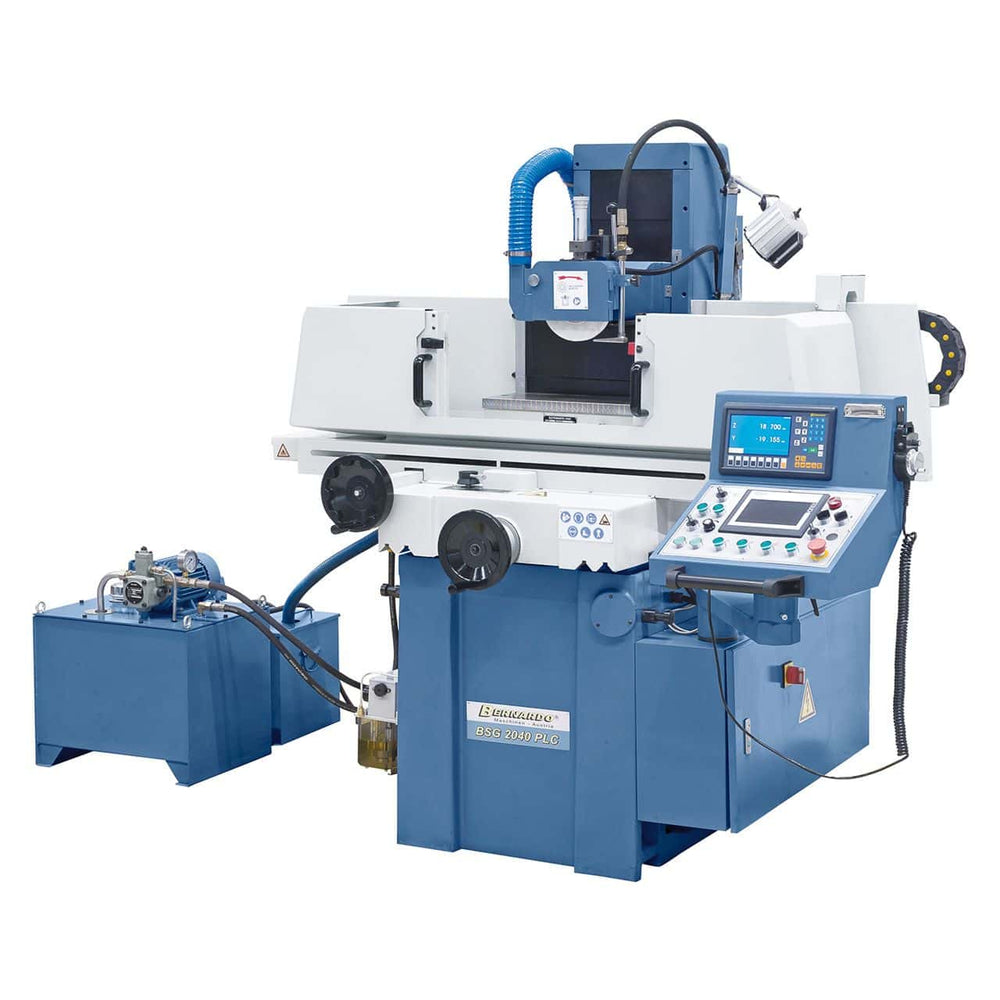

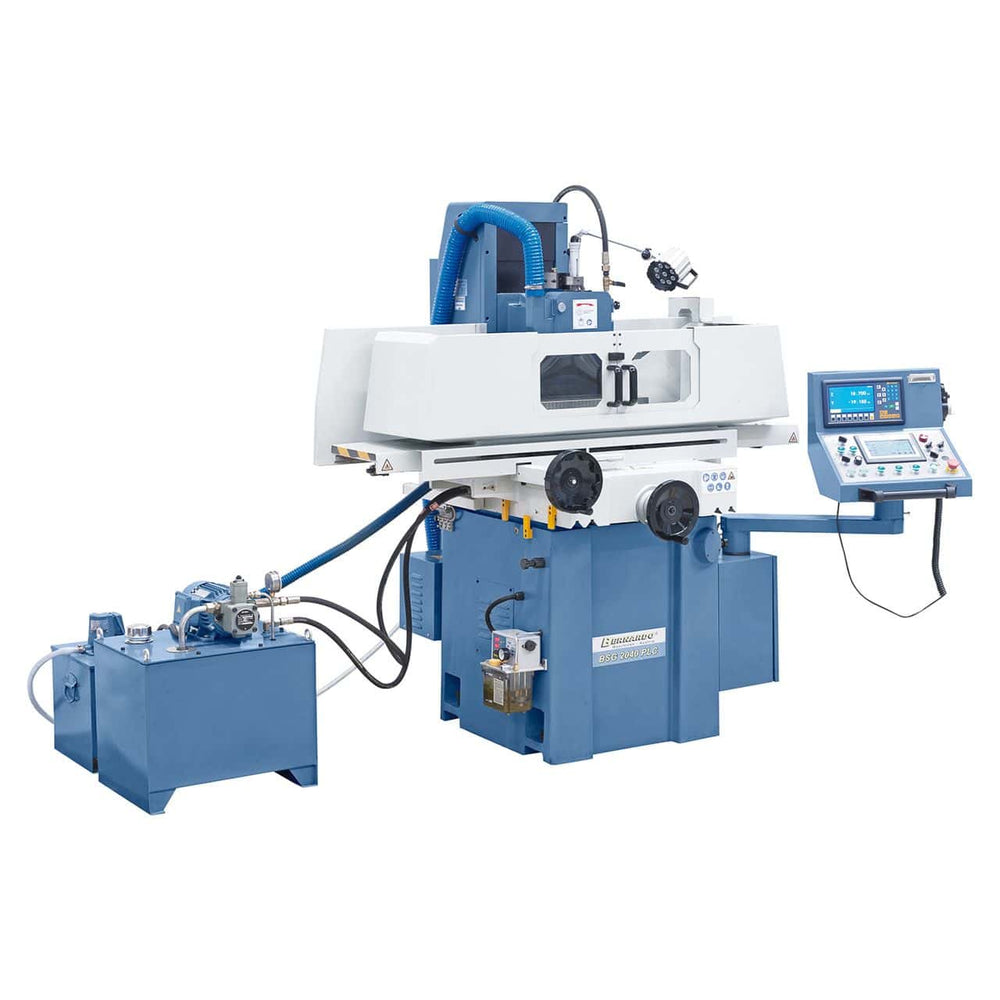

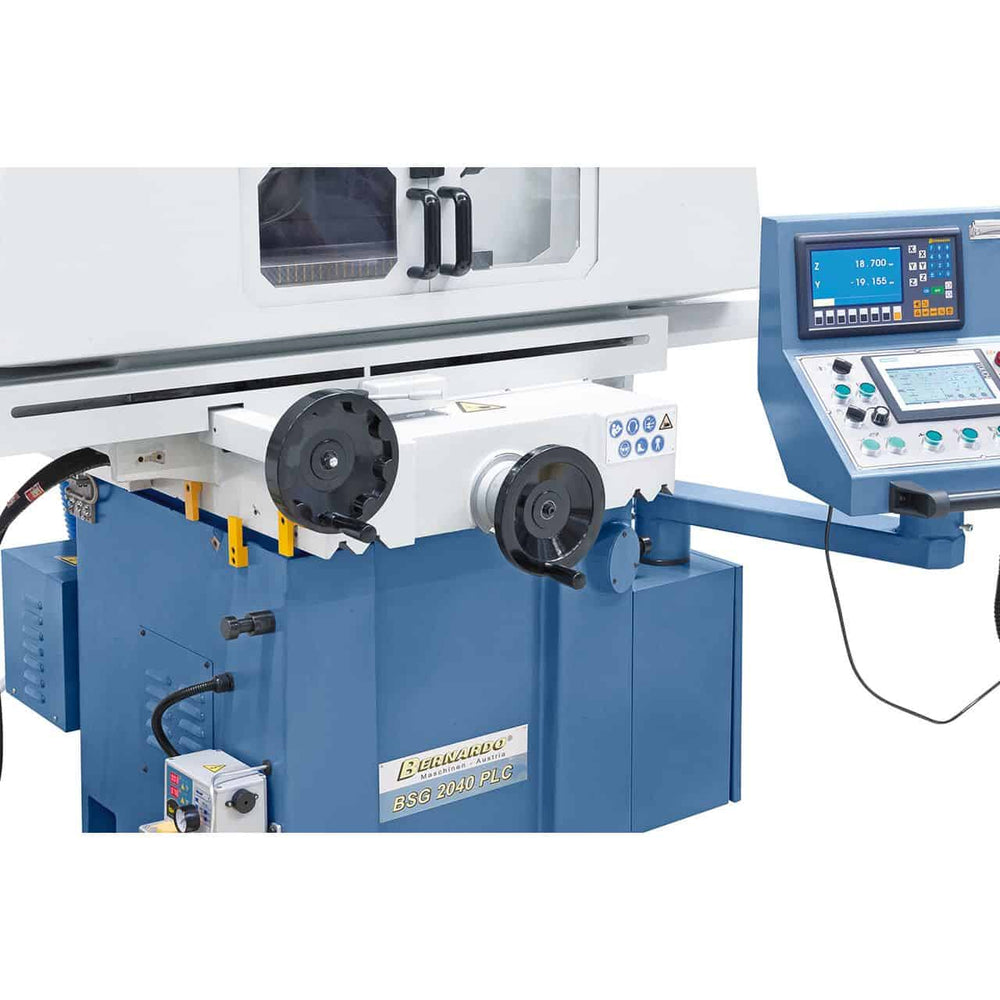

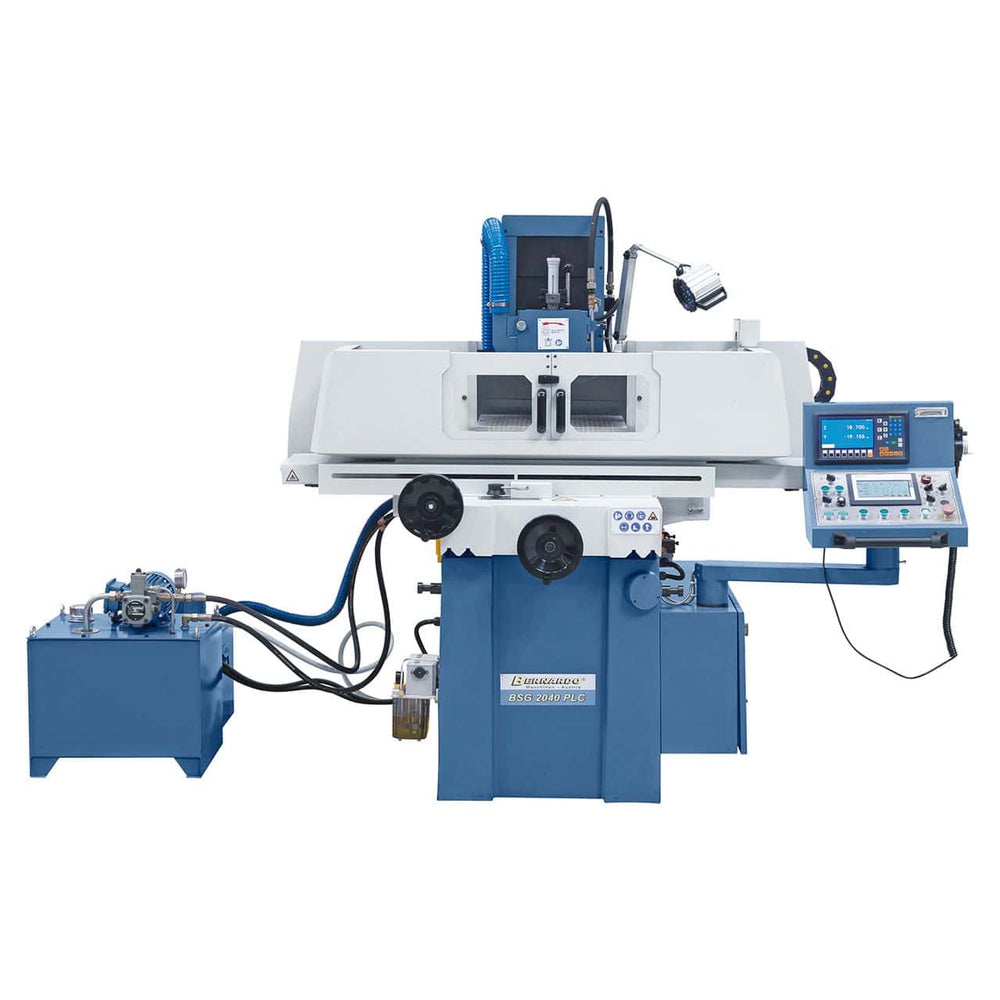

Bernardo BSG 2040 PLC je profesionalni ploski brusilnik (površinski brusilnik), opremljen s krmiljenjem Siemens PLC z zaslonom na dotik, ki omogoča intuitivno programiranje preprostih, ponovljivih ciklov brušenja. Napredni hidravlični sistem z ločeno enoto in toplotnim izmenjevalnikom zagotavlja gladko gibanje mize tudi pri velikih obremenitvah, kar zmanjšuje vibracije in toplotne deformacije. Miza velikosti 200 x 500 mm z vzdolžnim pomikom do 560 mm in prečnim pomikom do 240 mm omogoča obdelavo obdelovancev s težo do 180 kg z magnetno ploščo. Navpično podajanje je servo podprto in digitalno, z ločljivostjo do 0,005 mm. Vključno z 2-osnim digitalnim zaslonom, magnetno ploščo 200 x 460 mm, brusilnim kolesom Ø 200 mm, centraliziranim sistemom za hladilno tekočino in mazanje. Robusten stroj (1640 kg), ki združuje avtomatizacijo in natančnost, idealen za mehanske delavnice in proizvodne oddelke.

---

Glavne značilnosti:
Ploski brusilni stroj s krmiljenjem Siemens PLC in zaslonom na dotik
Miza 200 x 500 mm, vzdolžni pomik 560 mm, prečni pomik 240 mm
Delovna nosilnost do 180 kg z magnetno ploščo
Avtomatski servo podprt navpični pomik (0,005 – 0,05 mm)
Vključena električna magnetna plošča 200 x 460 mm

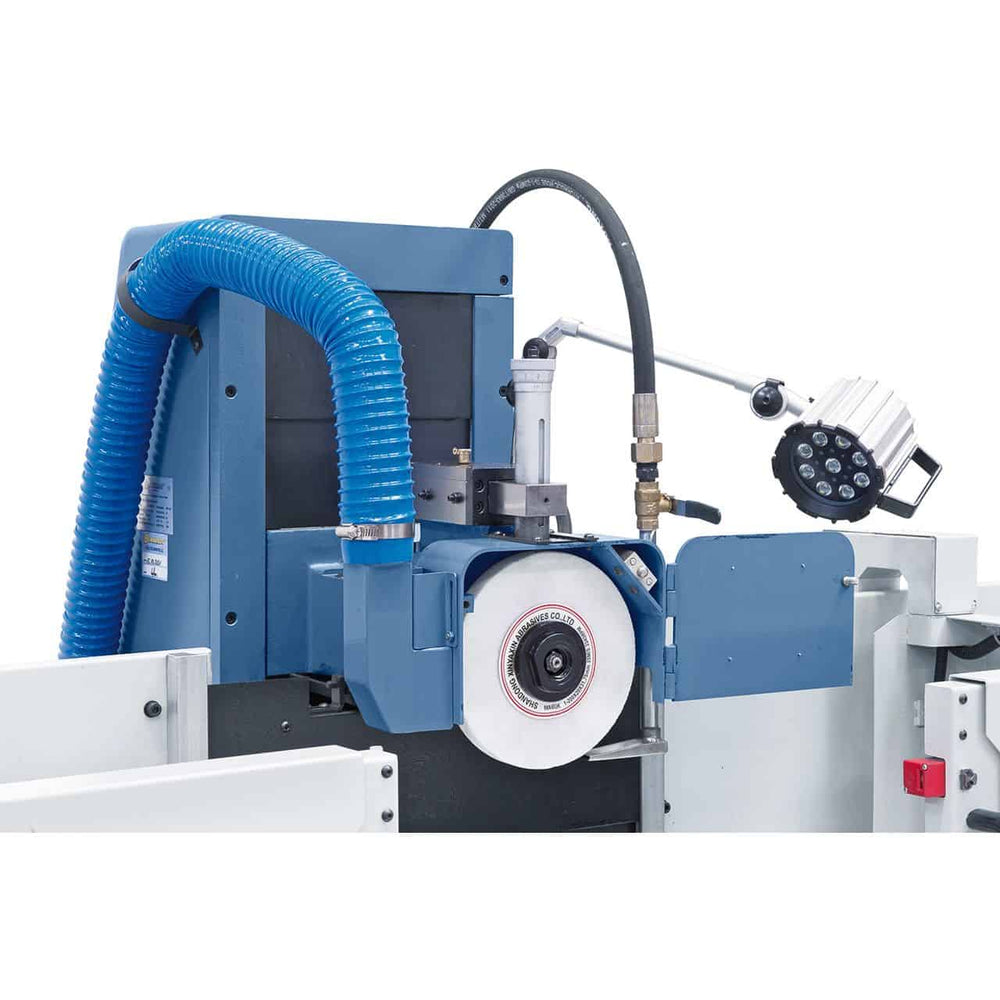

Brusno kolo Ø 200 mm, hitrost 2850 vrt/min

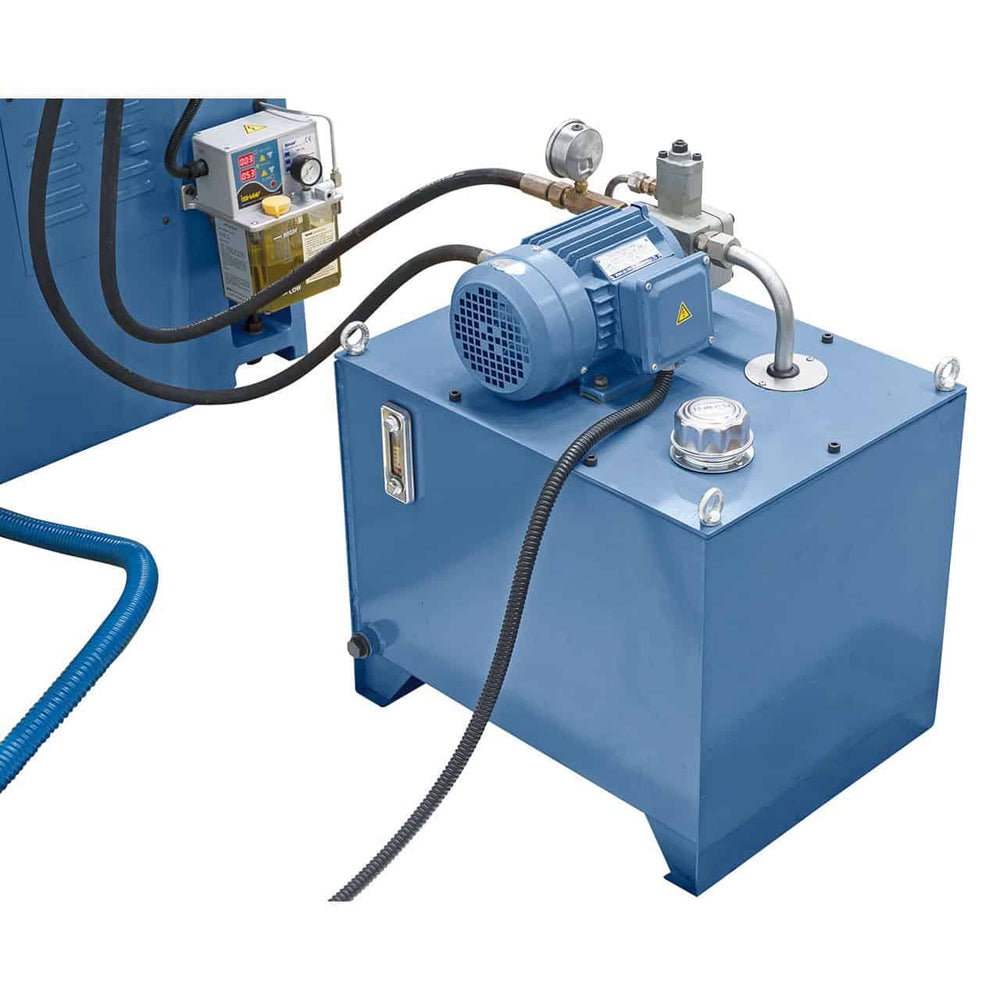

Hidravlični sistem z ločeno enoto in toplotnim izmenjevalnikom
Profesionalna konstrukcija iz litega železa za stabilnost in natančnost

---

Specifikacije tehnike

Določite	Vrednost
Znamka	Bernardo
Model	BSG 2040 PLC
Dimenzije mize	200 x 500 mm
Št. / širina T-utorov	1 / 14 mm
Magnetna plošča	200 x 460 mm
Racing Maks. vzdolžni pomik	560 mm
Maks. prečni pomik	240 mm
Maks. razdalja med vretenom in mizo	450 mm
Maks. teža obdelovanca (s ploščo)	180 kg
Brusilno kolo	Ø 200 x 20 x 31,75 mm
Hitrost hidravlične mize	7 – 25 m/min
Samodejno prečno podajanje	0,5 – 8 mm/hod
Hitro prečno podajanje	990 mm/min
Samodejno navpično podajanje	0,005 – 0,05 mm
Hitro navpično podajanje podajanje	480 mm/min
Moč motorja brusilnega kolesa	2,2 kW
Hitrost vretena	2850 vrt/min
Moč hidravlične črpalke	0,75 kW
Moč navpičnega podajanja	0,5 kW
Dimenzije stroja (Š x G x V)	2160 x 1650 x 1840 mm
Teža	pribl. 1640 kg

---

Standardna oprema

ES-12 H 2-osni digitalni odčitalnik z LCD-jem

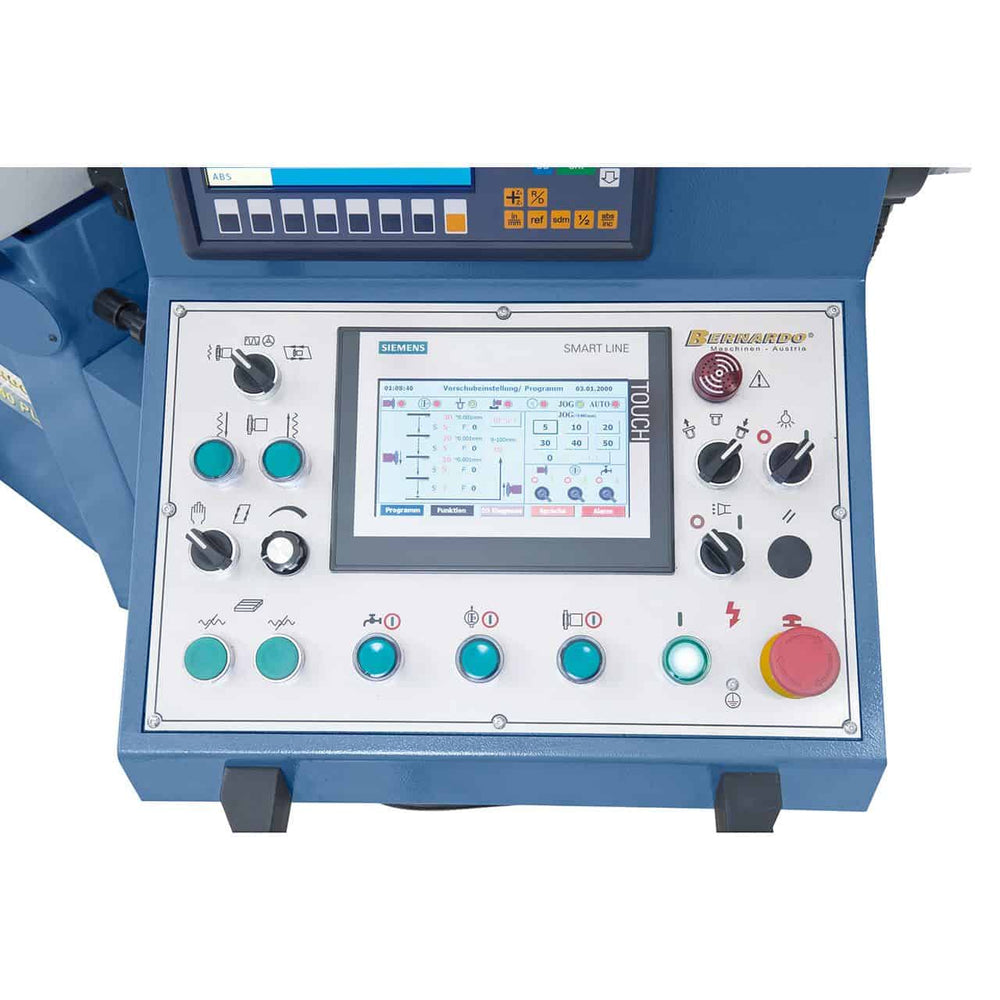

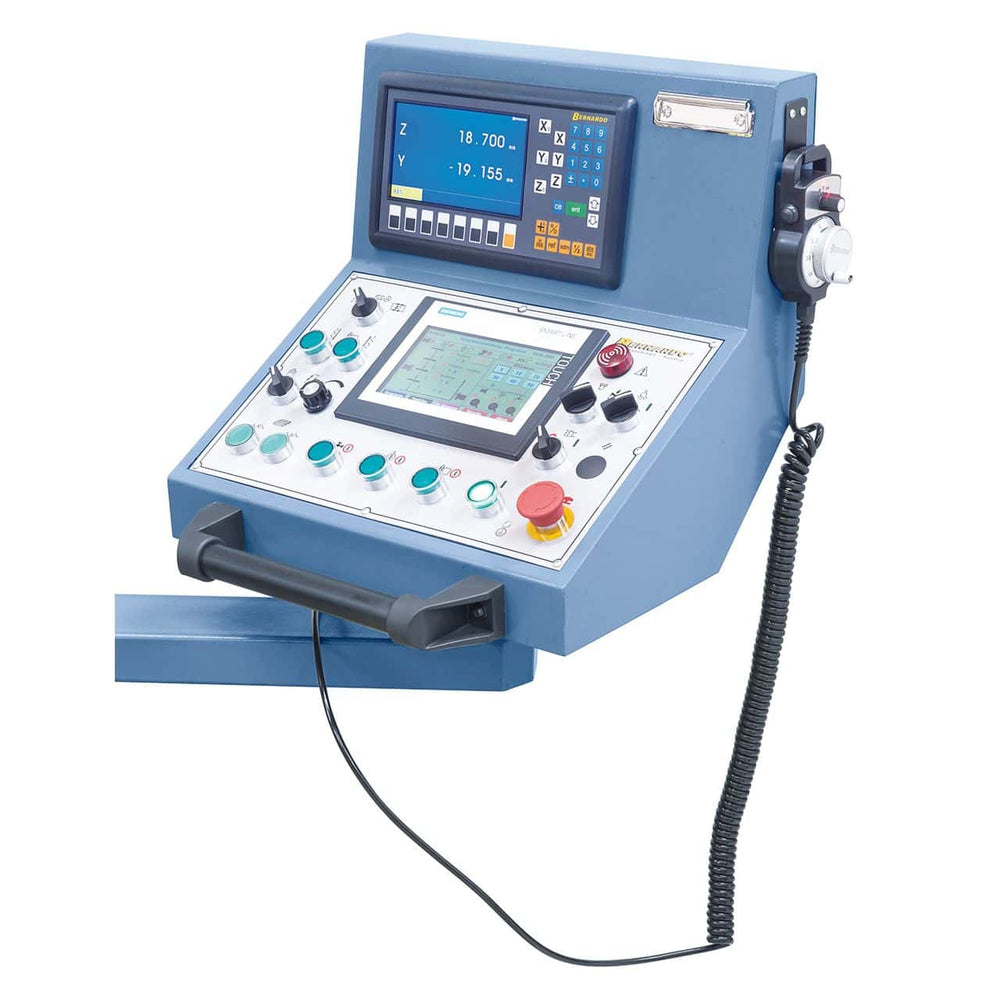

Siemens SMART-panel IE V3 z zaslonom na dotik

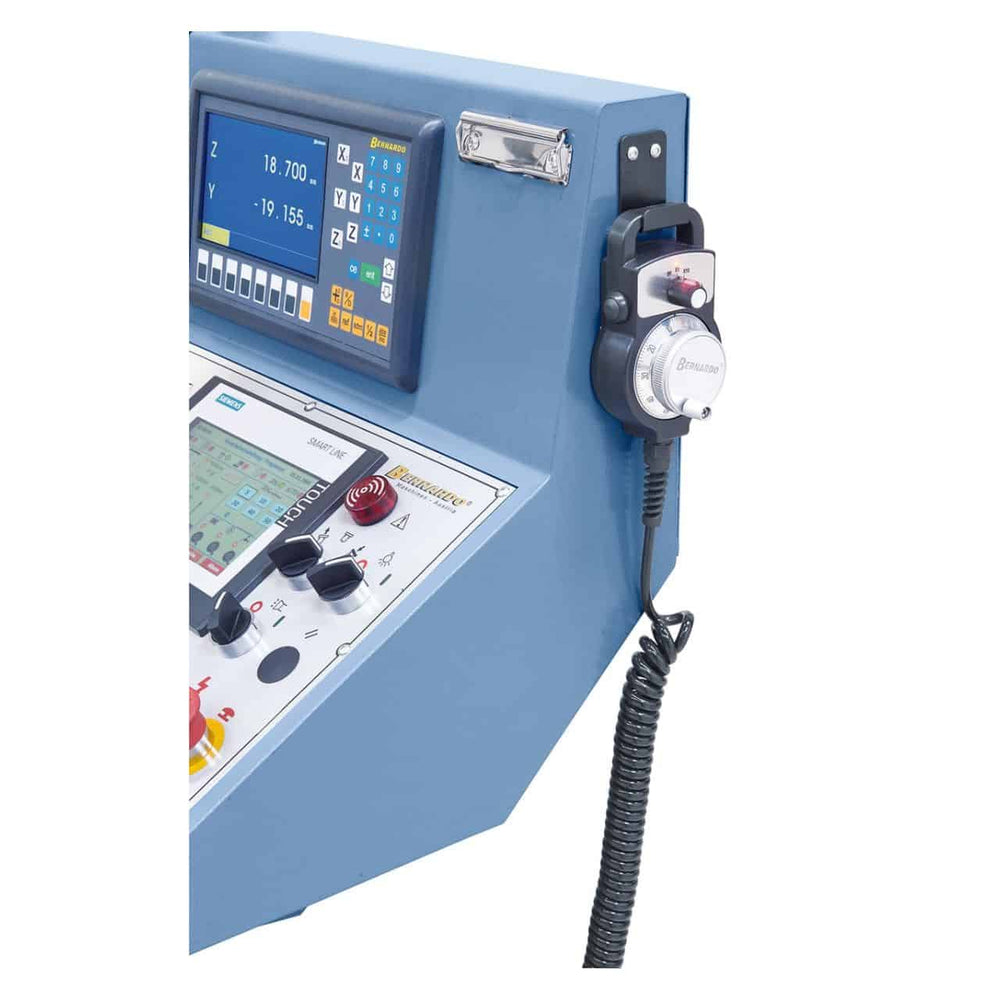

Elektronsko ročno kolo
Električna magnetna brusilna plošča 200 x 460 mm
Brusilno kolo Ø 200 mm s prirobnico
Hladilni sistem

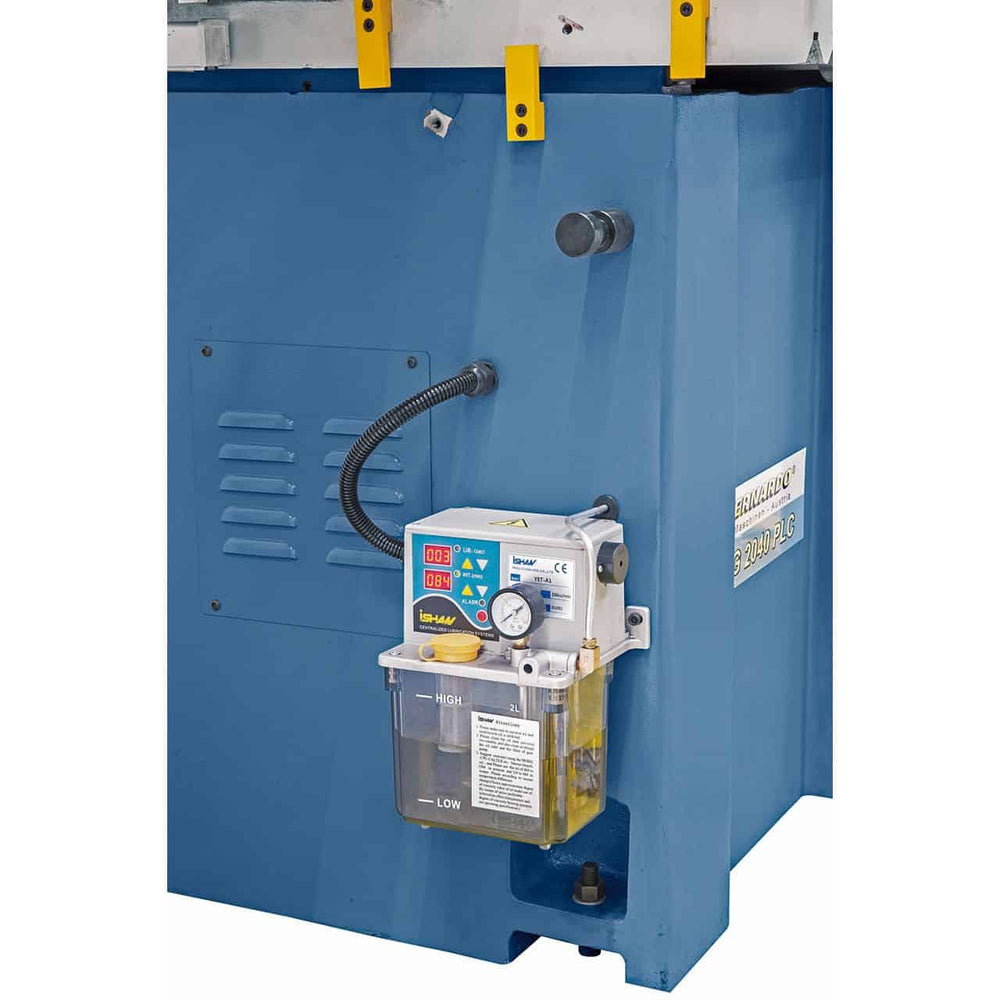

Centralni sistem mazanja

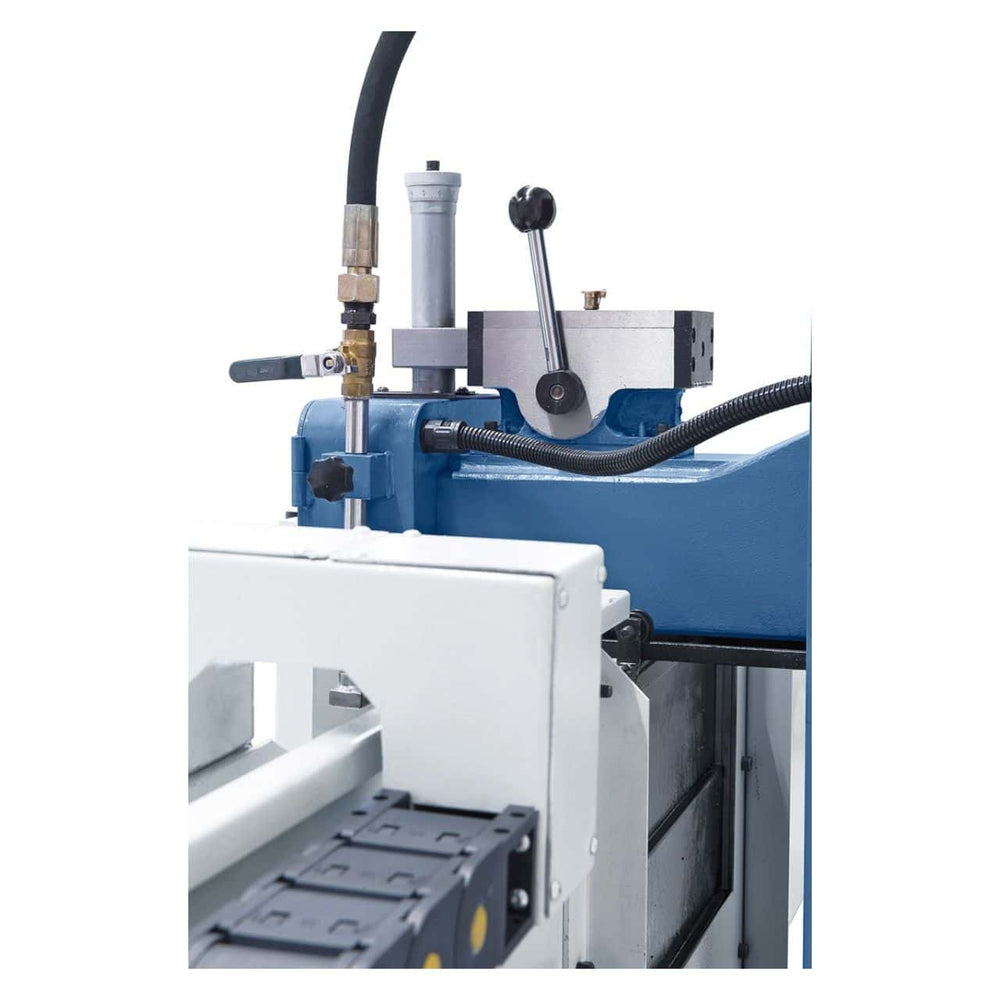

Diamantna konica za poravnavanje
Stojalo in uravnoteževalna gred
Vzporedni brusilnik
Noge stroja
LED delovna luč
Zaščitni pokrovi
Naprava za razmagnetenje
Komplet orodij

Logistika

Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Pogosto zastavljena vprašanja

Kakšno natančnost brušenja je mogoče doseči z ravnim brusilnikom Bernardo BSG 2?

V optimalnih pogojih ravni brusilniki Bernardo dosegajo dimenzijske tolerance IT5–IT6 in hrapavost Ra 0,4–0,8 µm. Dejanska natančnost je odvisna od stanja brusilnega kolesa (periodično poravnavanje), materiala obdelovanca, hladilne tekočine in izkušenj upravljavca.

Kaj pomeni pripona "PLC" na modelu ravnih brusilnikov Bernardo BSG 2?

Pripona PLC pomeni, da je brusilnik opremljen s programabilnim krmilnim sistemom PLC – omogoča nastavitev samodejnih ciklov brušenja (število prehodov, globina na prehod, hitrost podajanja) brez ročnega posredovanja med ciklom. V primerjavi z ročno različico skrajša čase ciklov in ustvari bolj ponovljive rezultate pri serijah enakih obdelovancev.

Katero brusilno kolo naj uporabim za jeklo v primerjavi z lito železom ali aluminijem?

Jeklo: korund (Al₂O₃) brusilno kolo A46K–A60K. Lito železo: silicijev karbidni (SiC) brusilno kolo C46K–C60K. Aluminij: silicijev karbidni brusilno kolo C46J–C60J z obilnim mazanjem. Na istem brusilnem kolesu ne mešajte različnih materialov – ostanki kovin bodo onesnažili brušeno površino.

Ali ploščati brusilnik Bernardo BSG 2 potrebuje integrirano hladilno tekočino?

Ploščati brusilniki BSG in FSM so opremljeni z integriranim hladilnim sistemom, ki je bistvenega pomena za natančno brušenje kaljenega jekla, da se preprečijo površinske opekline, ki spremenijo strukturo materiala. Vedno uporabljajte ustrezno hladilno tekočino za obdelovani material.

Ali so na voljo rezervni deli in brusilne plošče?

Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
