Bernardo BSG 2550 PLC ploščati brusilnik

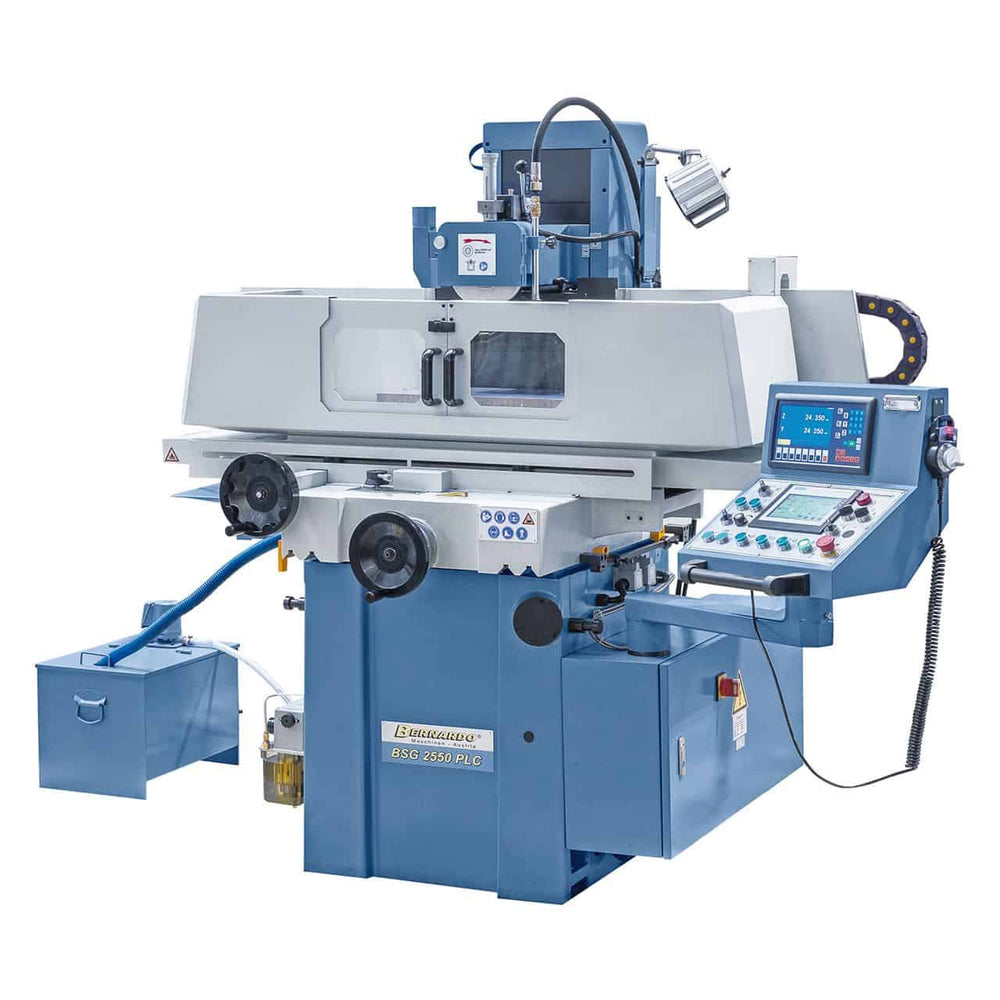

Ploščati brusilnik Bernardo BSG 2550 PLC

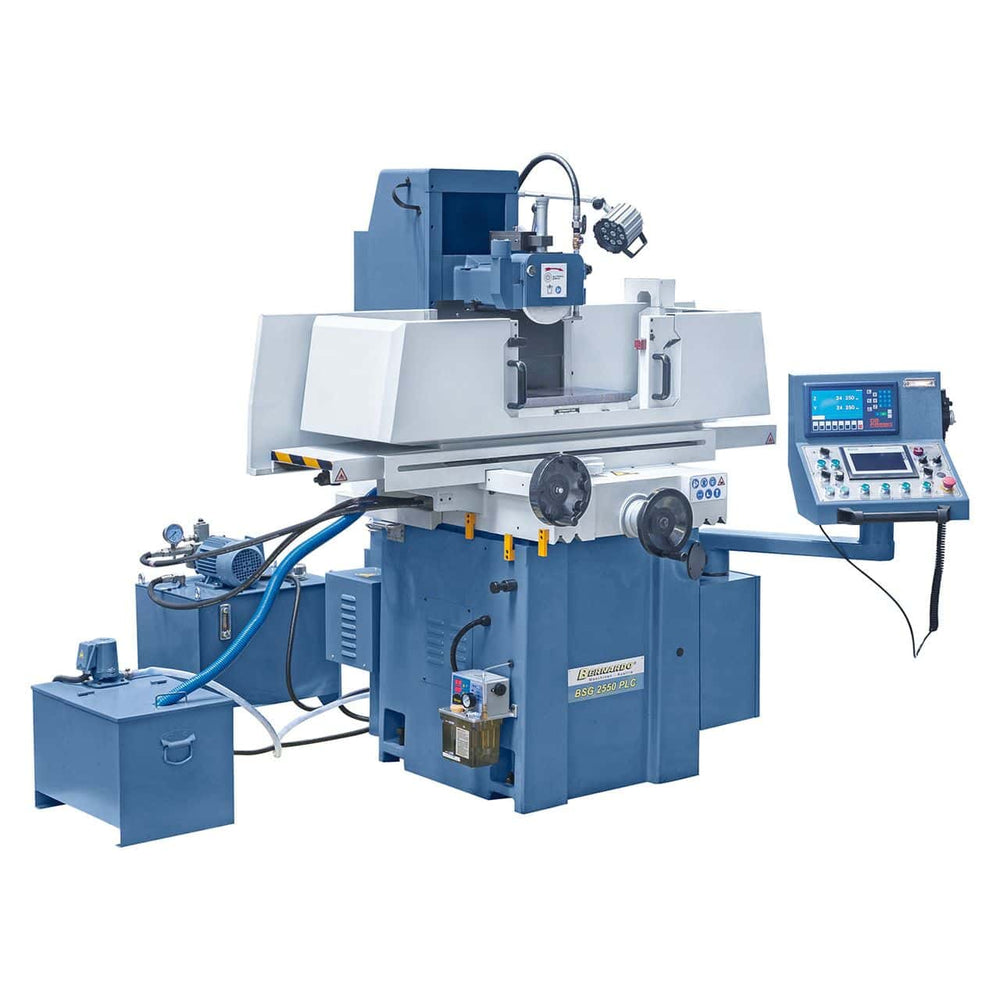

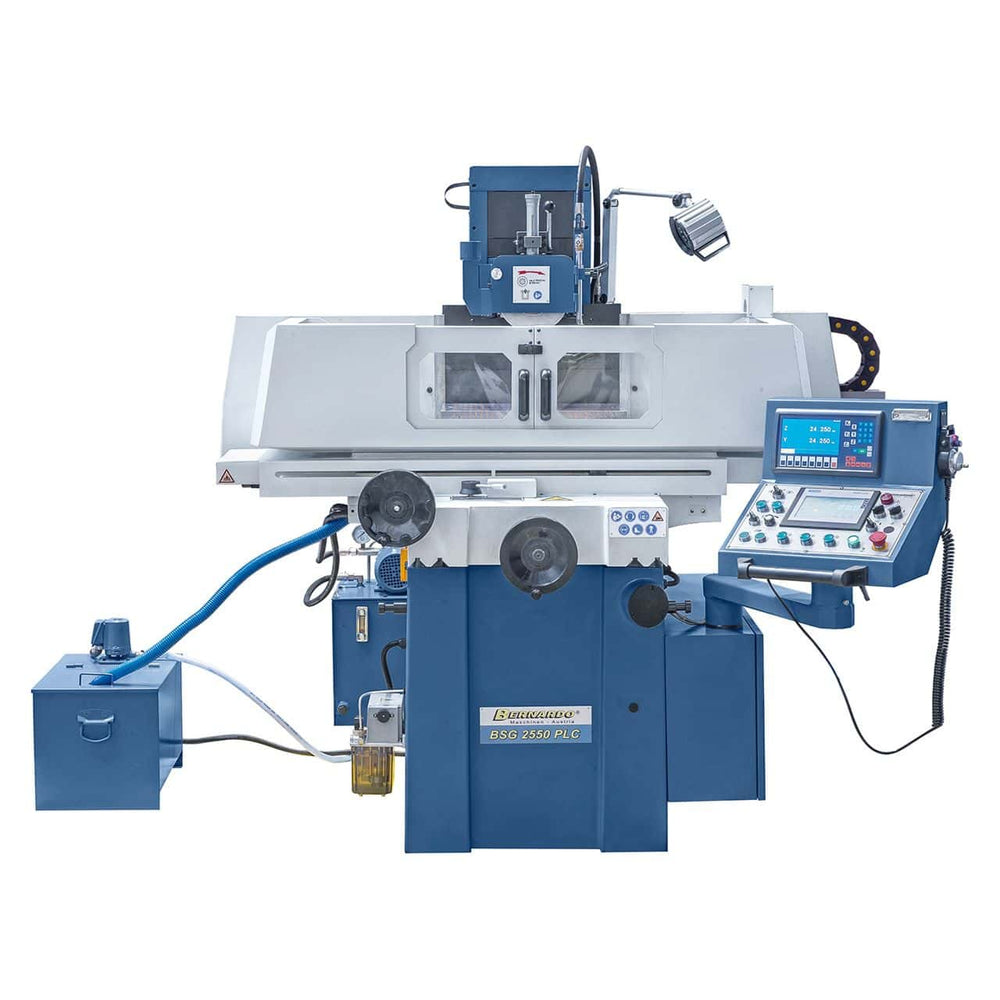

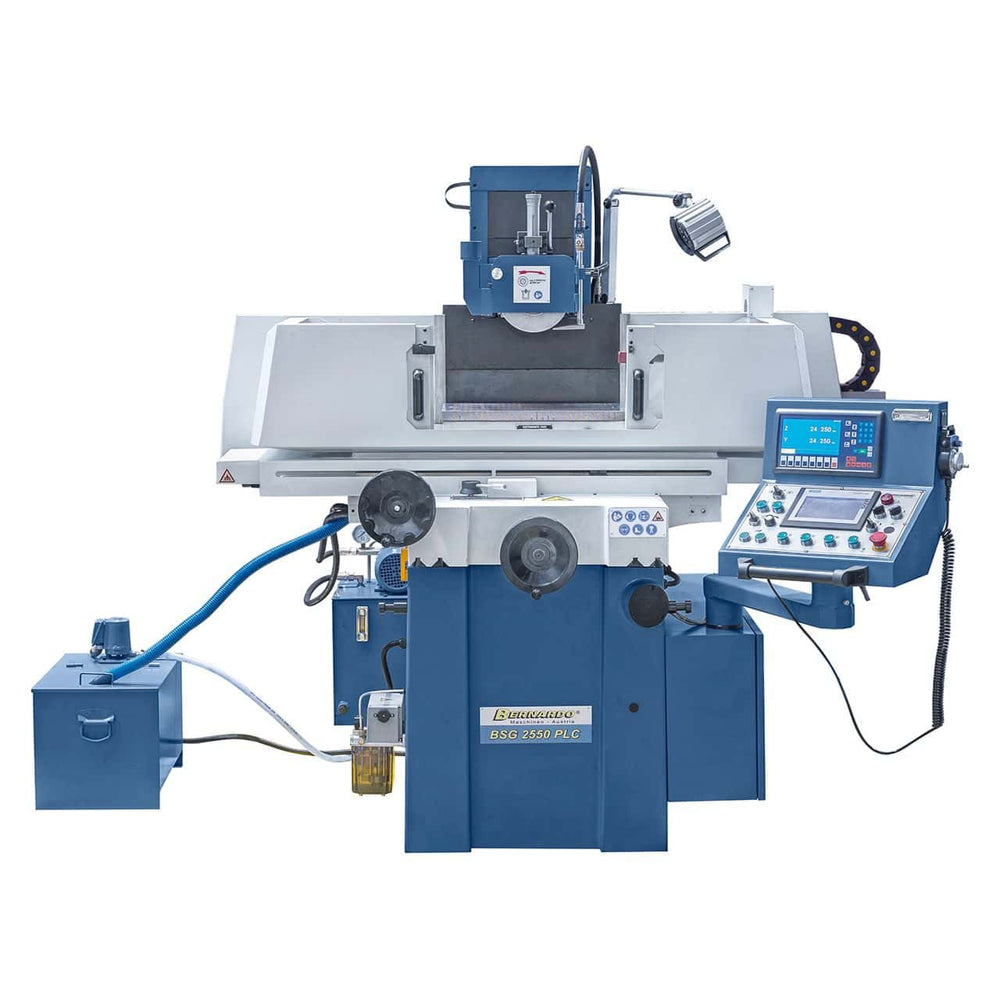

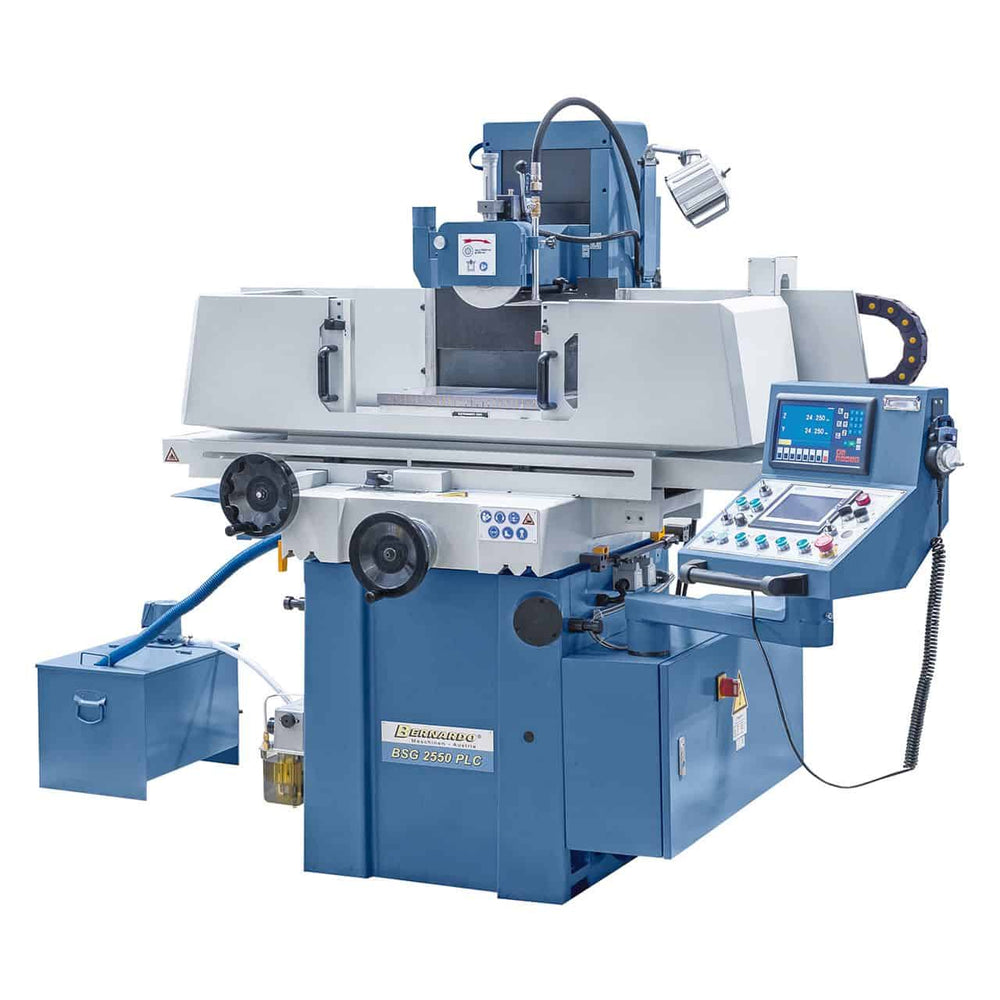

Bernardo BSG 2550 PLC je ploščati brusilnik profesionalnega razreda (tangencialni brusilnik), opremljen s krmiljenjem Siemens PLC z zaslonom na dotik, ki omogoča enostavno programiranje preprostih, ponavljajočih se brusilnih ciklov. Miza velikosti 250 x 510 mm z največjim vzdolžnim pomikom 560 mm in prečnim pomikom do 275 mm podpira obdelovance, težke do 180 kg, z magnetno ploščo. Napredni hidravlični sistem zagotavlja gladko in enakomerno gibanje mize tudi pri velikih obremenitvah. Servo podprto navpično podajanje omogoča natančne nastavitve od 0,005 do 0,05 mm s hitrim povratkom na koncu cikla. Vključuje 2-osni digitalni odčitalnik, magnetno ploščo velikosti 250 x 500 mm, brusilno kolo s premerom 200 mm in centraliziran sistem za hladilno tekočino in mazanje. Z robustno konstrukcijo iz litega železa in težo 1750 kg zagotavlja stabilnost, natančnost in dolgo življenjsko dobo. Idealen stroj za delavnice in proizvodne oddelke, ki zahtevajo kakovost in produktivnost.

---

Glavne značilnosti:
Ploski brusilni stroj z dotikalnim krmiljenjem Siemens PLC
Miza 250 x 510 mm, vzdolžni pomik 560 mm, prečni pomik 275 mm
Nosilnost do 180 kg z magnetno ploščo
Avtomatski servo podprt navpični pomik (0,005 – 0,05 mm)
Brusno kolo premera 200 mm, hitrost 2850 vrt/min
Vključena elektromagnetna plošča 250 x 500 mm

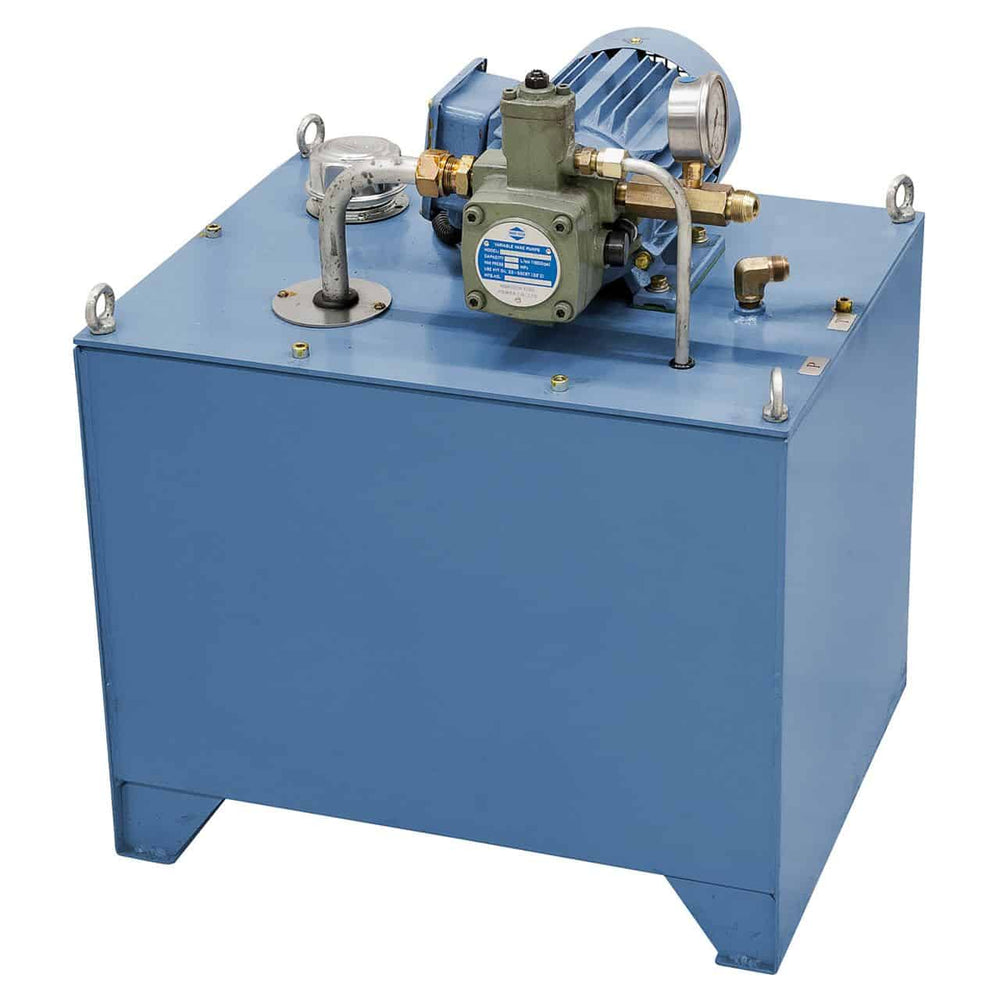

Hidravlični sistem najnovejše generacije za gladko in tiho delovanje mize
Robustna konstrukcija iz sive litine, teža 1750 kg

---

Specifikacije tehnike

Določite	Vrednost
Znamka	Bernardo
Model	BSG 2550 PLC
Dimenzije mize	250 x 510 mm
Št. / širina T-utorov	1 / 14 mm
Magnetna plošča	250 x 500 mm
Racing Maks. vzdolžni pomik	560 mm
Maks. prečni pomik	275 mm
Maks. razdalja med vretenom in mizo	450 mm
Maks. teža obdelovanca (s ploščo)	180 kg
Brusilno kolo	Ø 200 x 20 x 31,75 mm
Hitrost hidravlične mize	5 – 25 m/min
Samodejno prečno podajanje	0,5 – 8 mm/hod
Hitro prečno podajanje	990 mm/min
Samodejno navpično podajanje	0,005 – 0,05 mm
Hitro navpično podajanje podajanje	480 mm/min
Moč motorja brusilnega kolesa	2,2 kW
Hitrost vretena	2850 vrt/min
Moč hidravlične črpalke	0,75 kW
Moč navpičnega podajanja	0,5 kW
Dimenzije stroja (Š x G x V)	1900 x 2050 x 1840 mm
Teža	pribl. 1750 kg

---

Standardna oprema

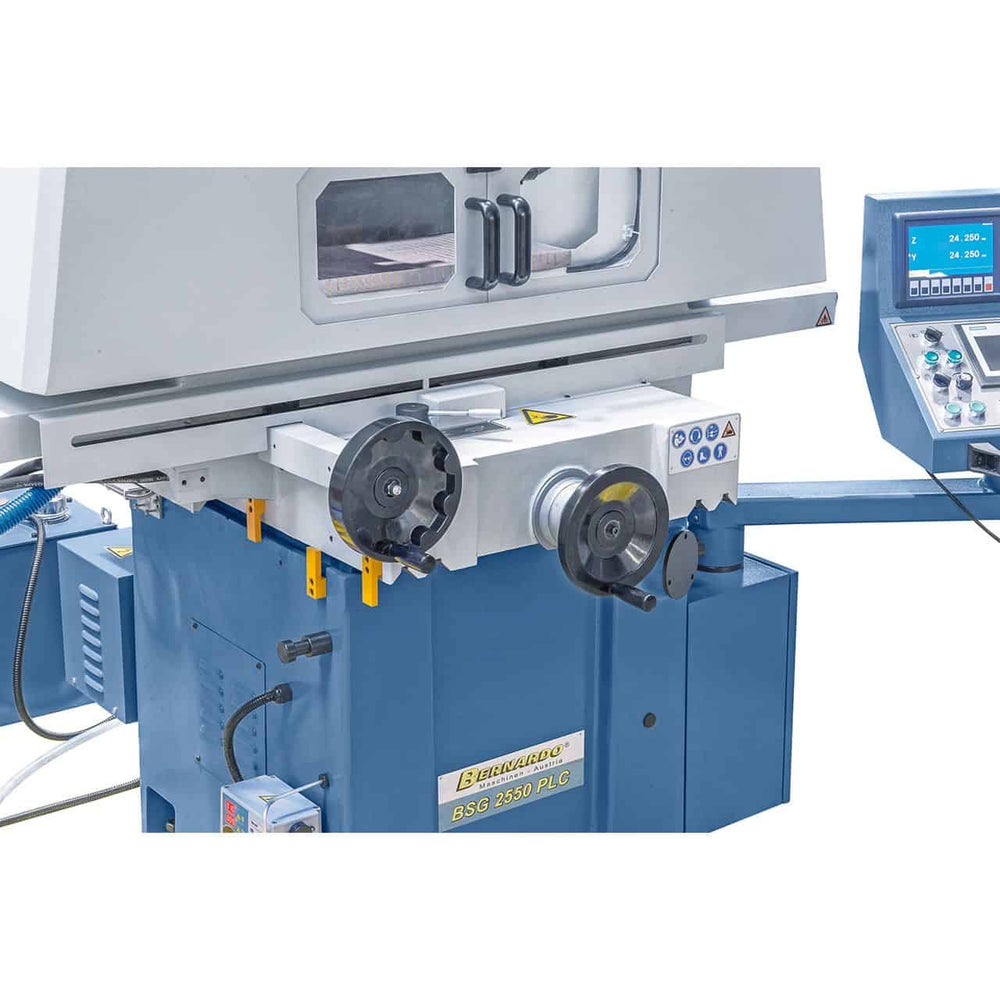

ES-12 H 2-osni digitalni odčitalnik z LCD-jem

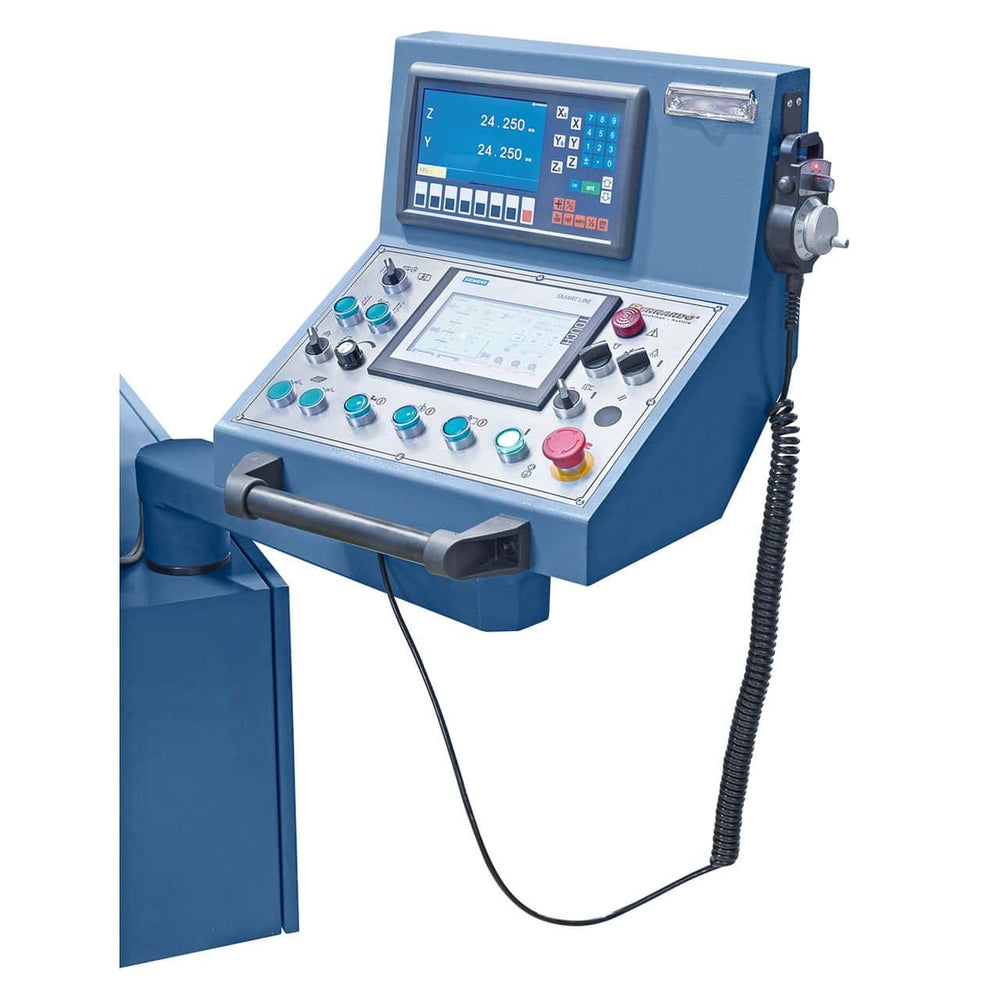

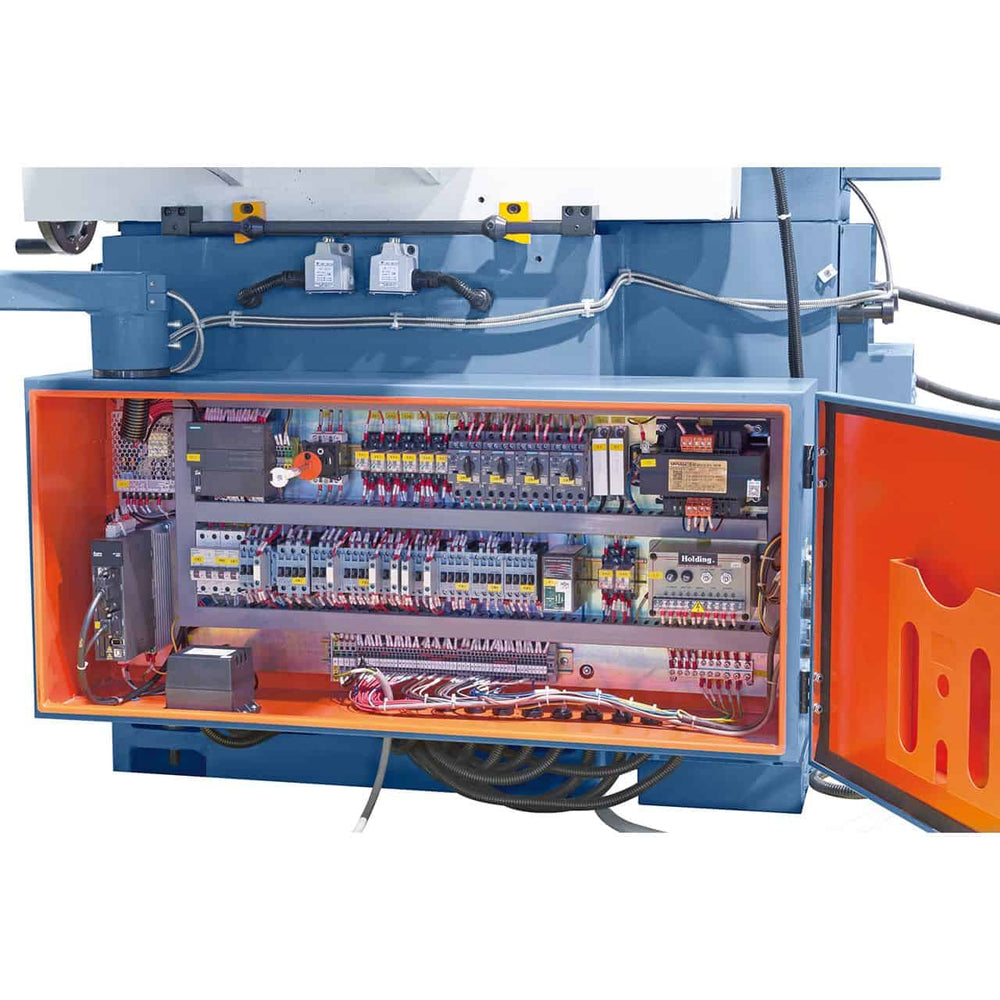

Siemens SMART-panel IE V3 z zaslonom na dotik
Elektronsko ročno kolo
Električna magnetna plošča 250 x 500 mm

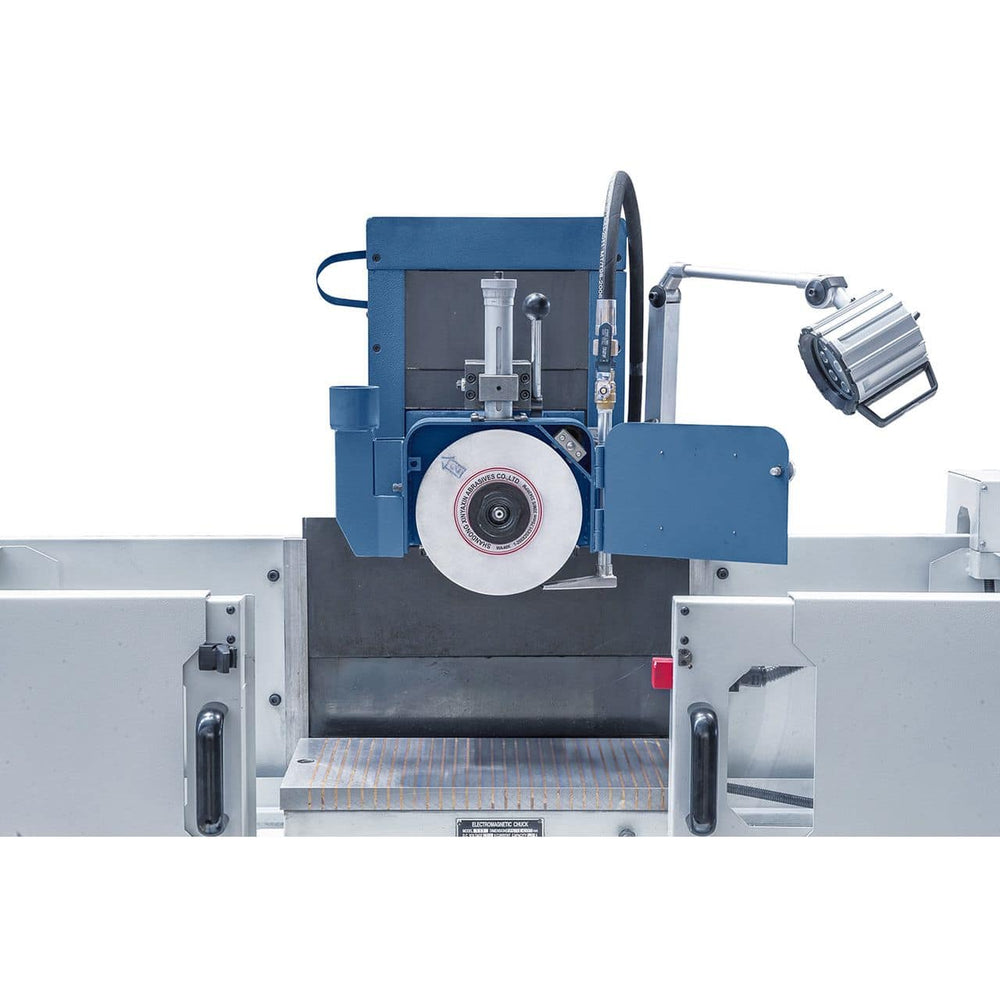

Brusilno kolo Ø 200 mm s prirobnico
Stojalo in uravnoteževalna gred
Vzporedni brusilnik

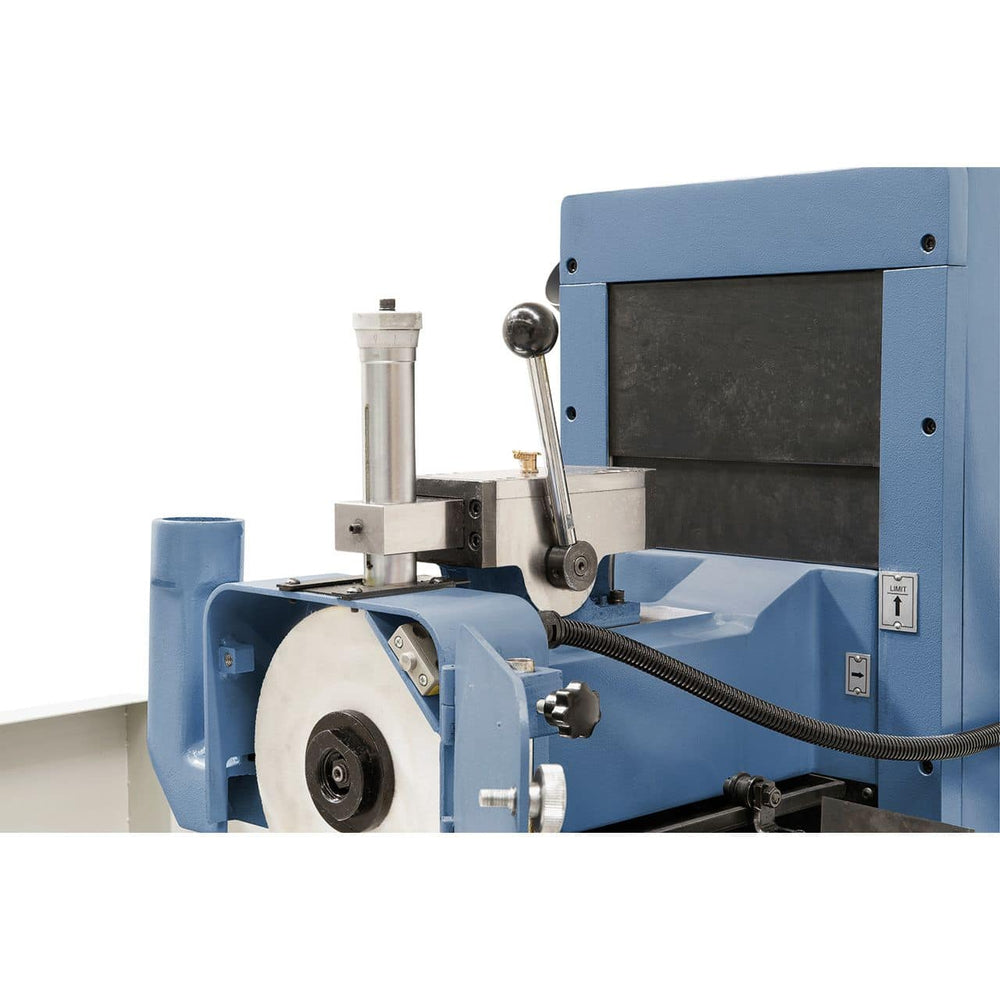

Diamantna konica za poravnavanje
Hladilni sistem

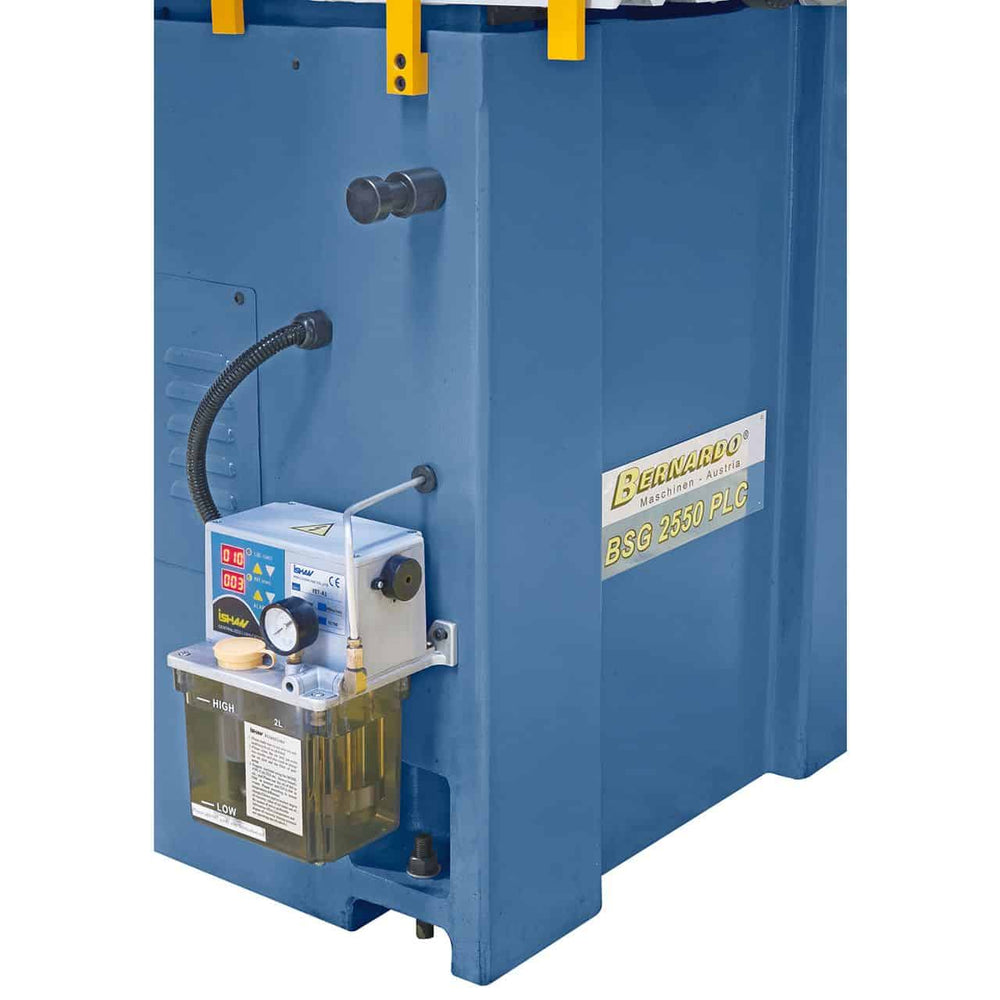

Centralni sistem mazanja
Noge stroja
LED delovna luč
Zaščitni pokrovi
Naprava za razmagnetenje
Zaščita pred brizganjem in varnostne ograje
Komplet orodja

Logistika

Dostava Bernardo: 5–9 delovnih dni (7 dni na jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.

Pogosto zastavljena vprašanja

Kakšno natančnost brušenja je mogoče doseči z brusilnikom Bernardo BSG 2?

V optimalnih pogojih brusilniki Bernardo dosegajo dimenzijske tolerance IT5–IT6 in hrapavost Ra 0,4–0,8 µm. Dejanska natančnost je odvisna od stanja brusilnega kolesa (periodično poravnavanje), materiala obdelovanca, hladilne tekočine in izkušenj upravljavca.

Kaj pomeni pripona "PLC" na modelu brusilnika Bernardo BSG 2?

Pripona PLC pomeni, da je brusilnik opremljen s programabilnim krmilnim sistemom PLC – omogoča nastavitev samodejnih ciklov brušenja (število prehodov, globina na prehod, hitrost podajanja) brez ročnega posredovanja med ciklom. V primerjavi z ročno različico skrajša čase ciklov in ustvari bolj ponovljive rezultate pri serijah enakih obdelovancev.

Katero brusilno kolo naj uporabim za jeklo v primerjavi z lito železom ali aluminijem?

Jeklo: korund (Al₂O₃) brusilno kolo A46K–A60K. Lito železo: silicijev karbidni (SiC) brusilno kolo C46K–C60K. Aluminij: silicijev karbidni brusilno kolo C46J–C60J z obilnim mazanjem. Na istem brusilnem kolesu ne mešajte različnih materialov – ostanki kovin bodo onesnažili brušeno površino.

Ali ploščati brusilnik Bernardo BSG 2 potrebuje integrirano hladilno tekočino?

Ploščati brusilniki BSG in FSM so opremljeni z integriranim hladilnim sistemom, ki je bistvenega pomena za natančno brušenje kaljenega jekla, da se preprečijo površinske opekline, ki spremenijo strukturo materiala. Vedno uporabljajte ustrezno hladilno tekočino za obdelovani material.

Ali so na voljo rezervni deli in brusilne plošče?

Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
