Bernardo FSM 2550 AHD ploščati brusilnik

Ploščati brusilnik Bernardo FSM 2550 AHD

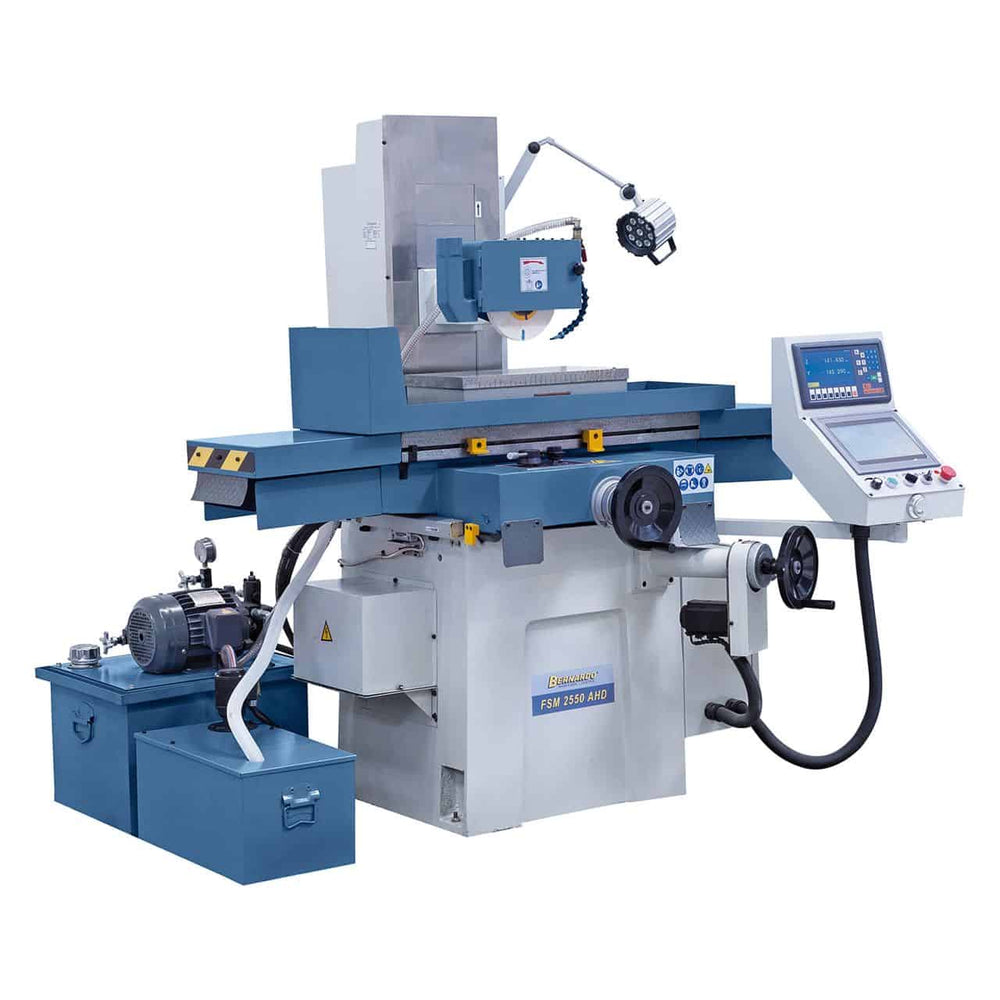

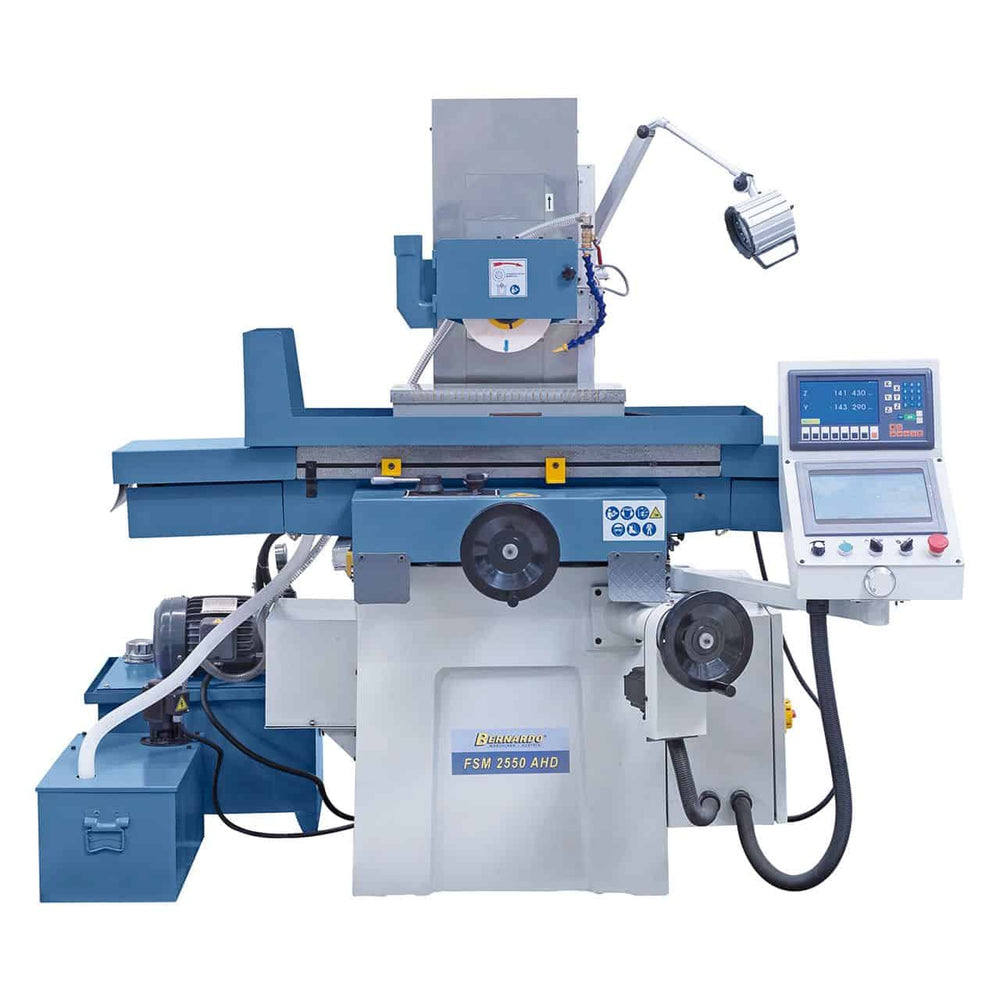

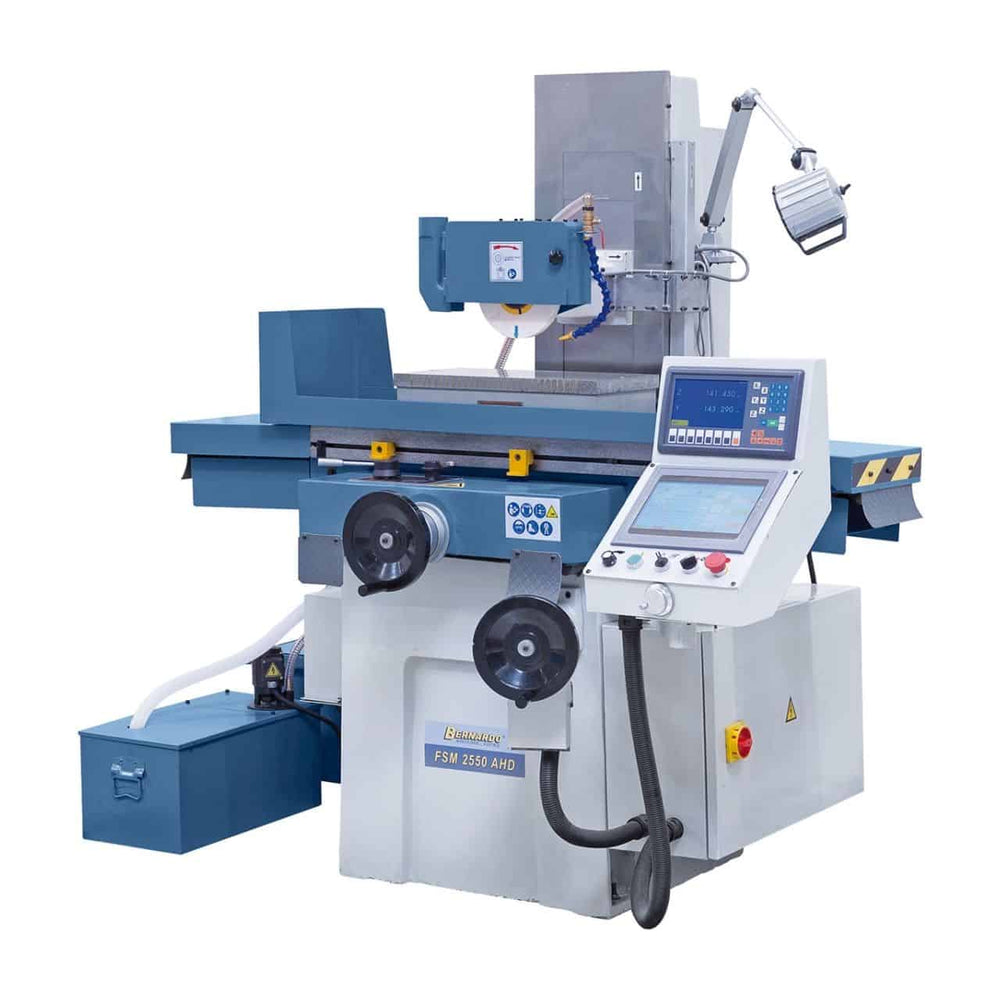

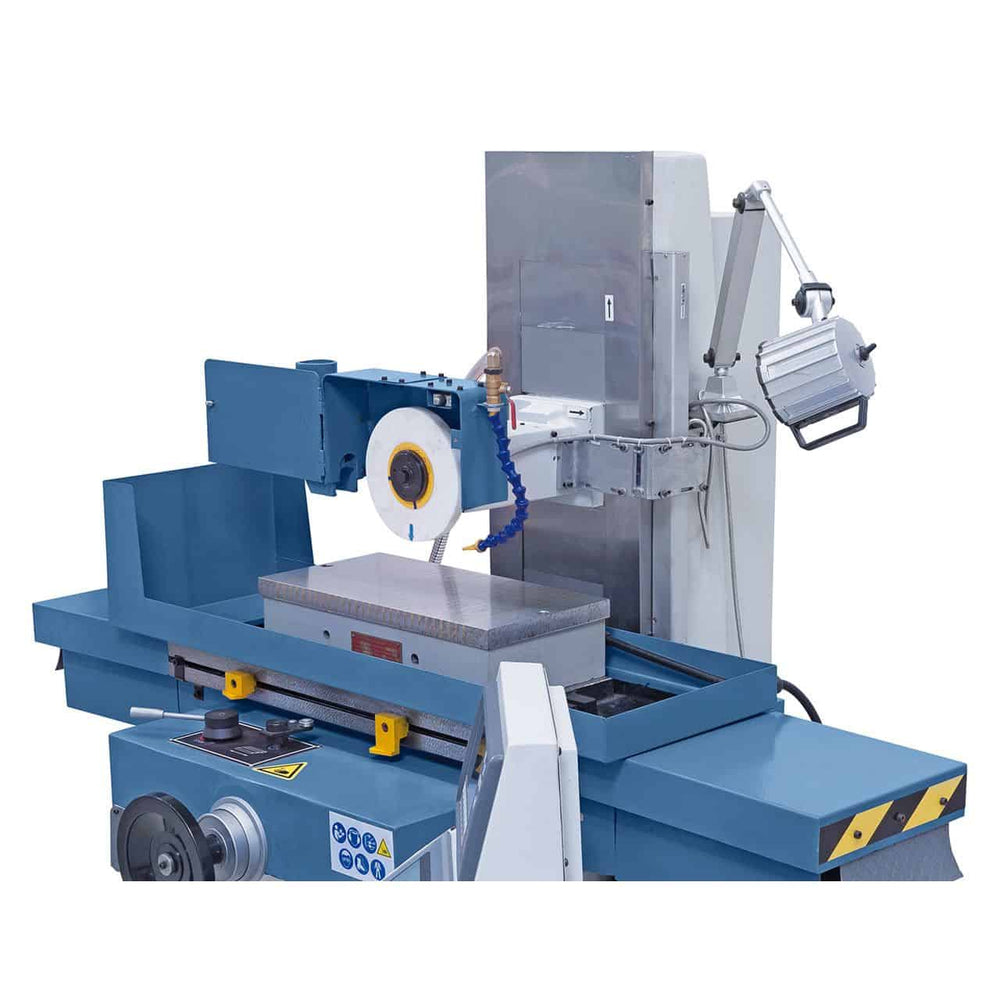

Bernardo FSM 2550 AHD je ploščati brusilnik najnovejše generacije, zasnovan za natančno, avtomatizirano brušenje ravnih površin. Opremljen je z avtomatskim navpičnim podajanjem s servomotorjem in ponuja digitalne nastavitve za podajanje, poravnavanje in dvigovanje na koncu programa, kar izboljša učinkovitost in skrajša čas obdelave. Zelo stabilna konstrukcija iz litega železa v kombinaciji z naprednim hidravličnim sistemom zagotavlja gladko gibanje brez vibracij tudi pri velikih obremenitvah. Vzdolžne in prečne mize so nastavljive s končnimi stikali, obdelovanci pa so vpeti na elektromagnetno ploščo 250 x 500 mm. 2-osni digitalni odčitalnik, upravljanje na dotik, centralizirano mazanje in profesionalni dodatki so standardno vključeni. Z brusilnim kolesom Ø 200 mm, ki ga poganja 1,5 kW motor, in težo 1100 kg je idealna rešitev za mehanske delavnice in oddelke za precizno obdelavo.

---

Glavne značilnosti:
Avtomatski stroj za površinsko brušenje s servo podprtim navpičnim podajanjem

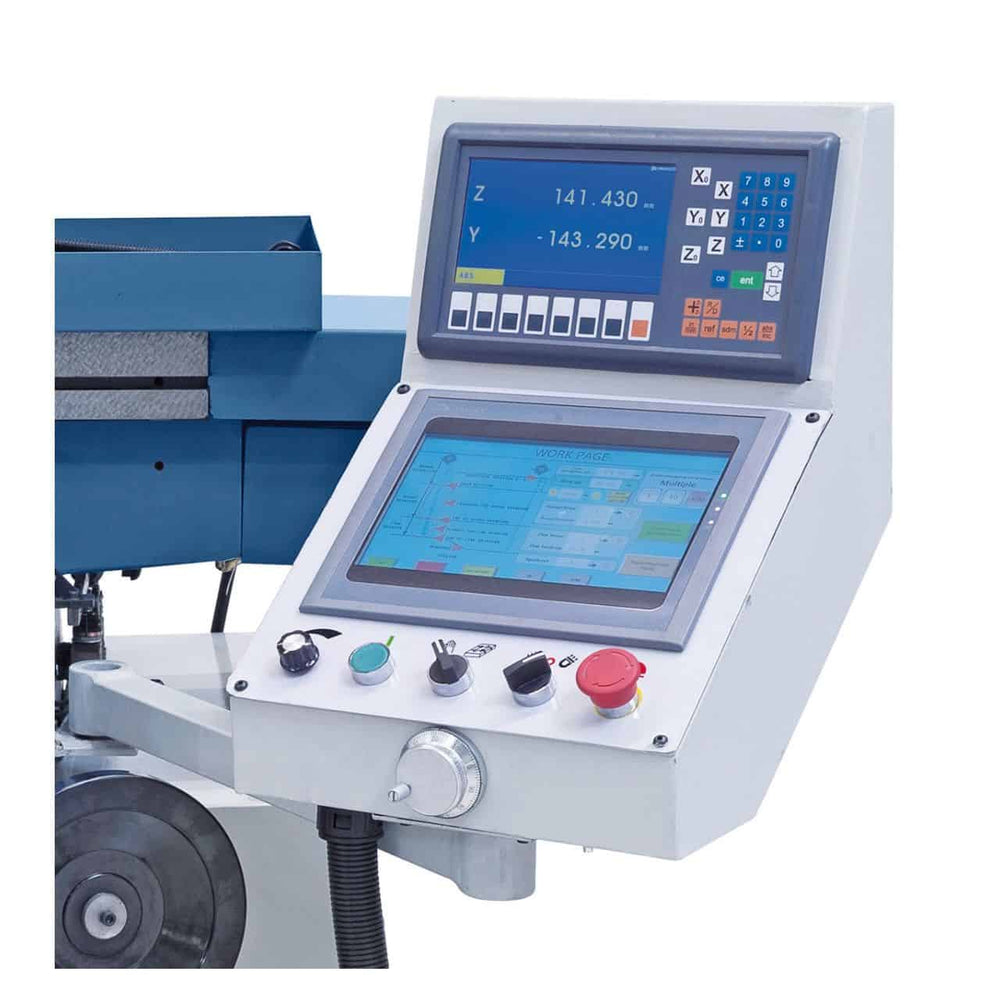

Digitalno upravljanje z zaslonom na dotik in elektronskim ročnim kolesom
Konstrukcija iz litega železa za visoko stabilnost in zmanjšanje vibracij
Vzdolžna in prečna miza, nastavljiva s končnimi stikali
Vključena električna magnetna plošča 250 x 500 mm
Dvoosni digitalni odčitalnik ES-12 H

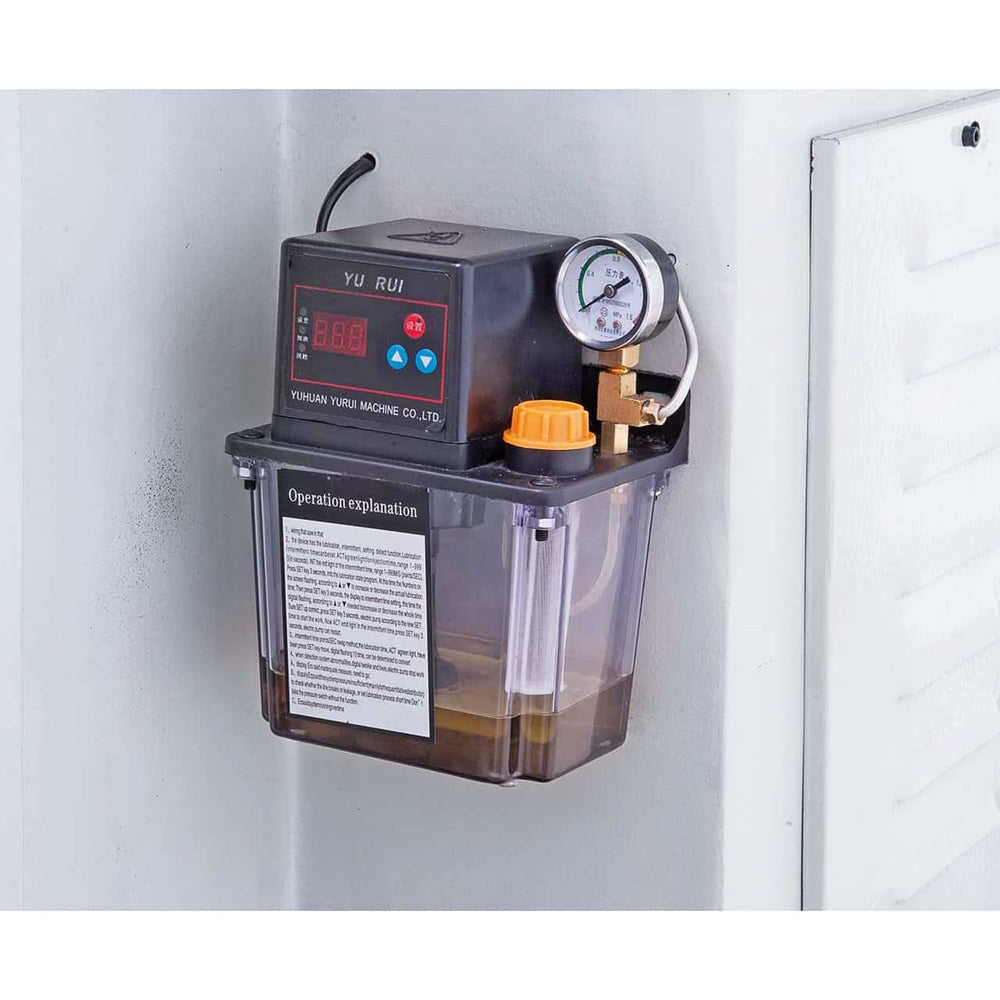

Centralno mazanje vseh vodil

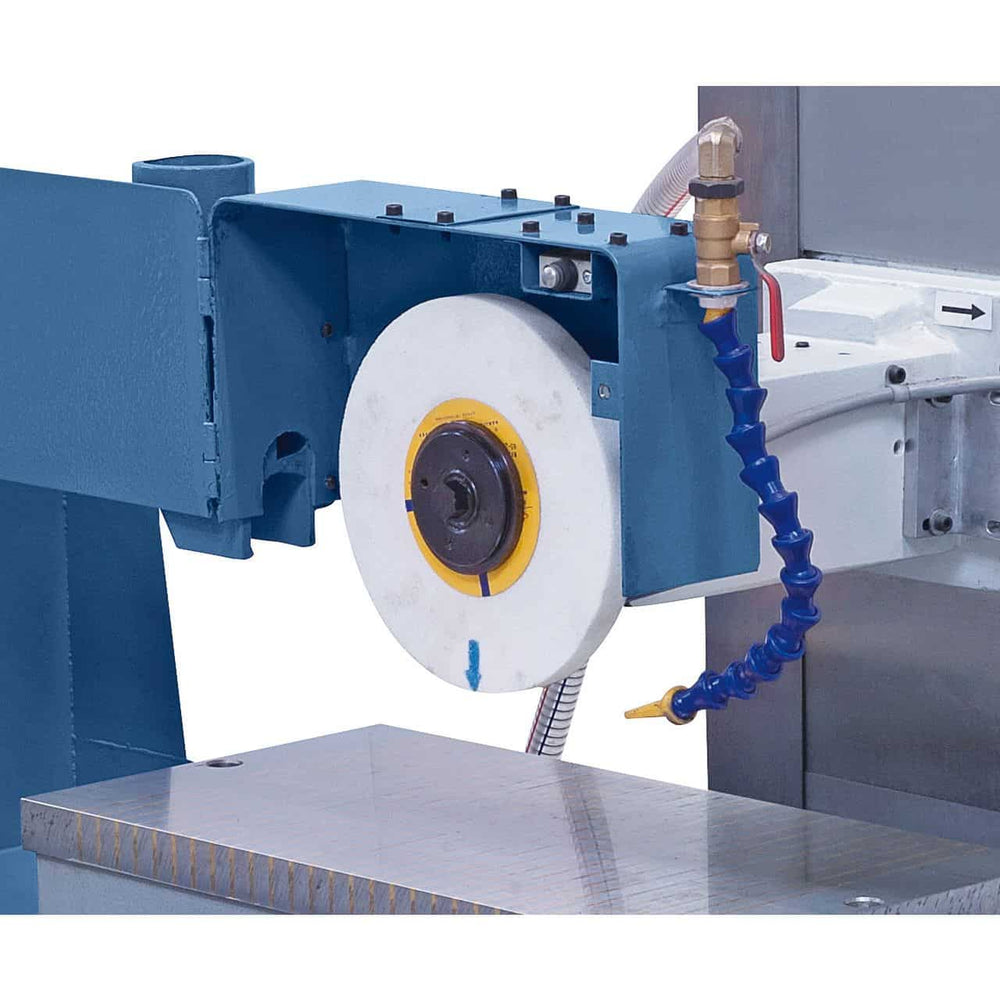

Brusno kolo Ø 200 mm – 1,5 kW motor – 2850 vrt/min

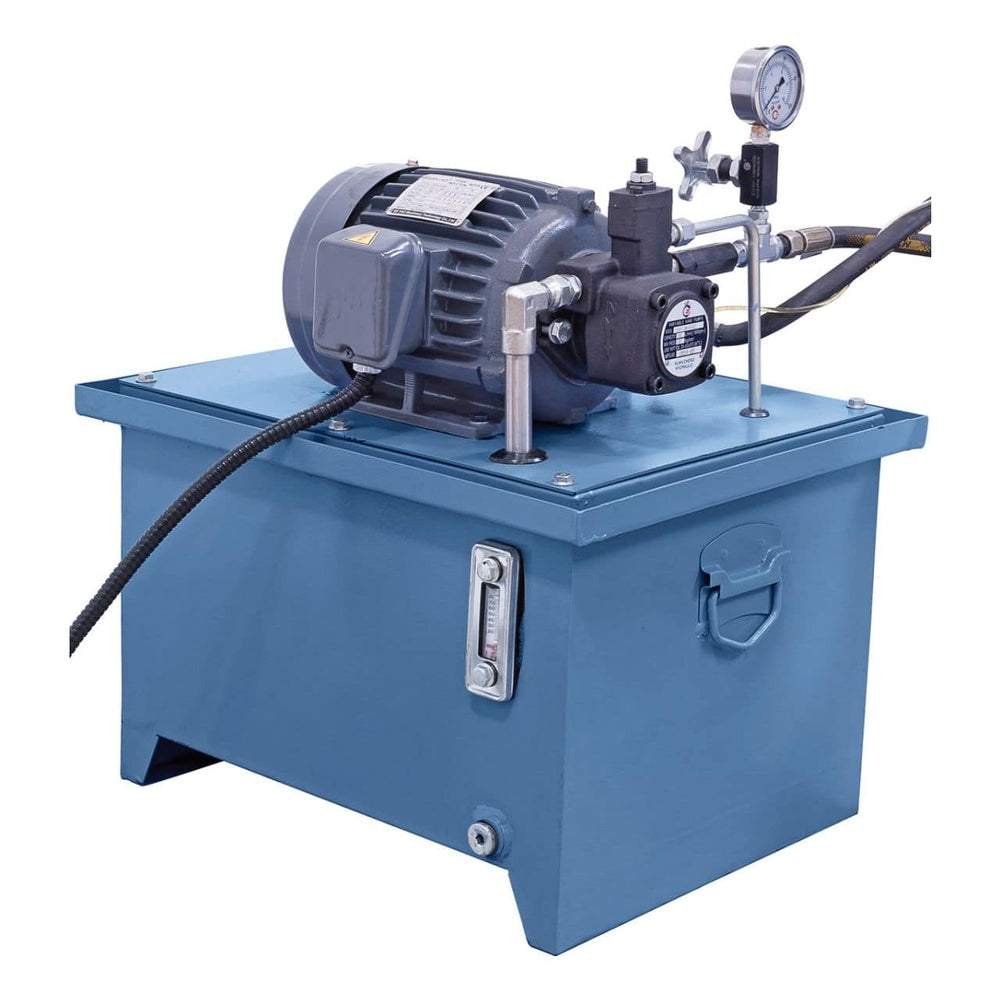

Hidravlični sistem z gladkimi in konstantnimi gibi
Teža 1100 kg – idealno za mehanske delavnice Natančnost

---

---

Logistika

Dostava Bernardo: 5–9 delovnih dni (7 dni na jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Tehnične lastnosti Specifikacije

Specifikacija	Vrednost
Znamka	Bernardo
Model	FSM 2550 AHD
Dimenzije mize	250 x 520 mm
T-utori / Širina	1 / 14 mm
Elektromagnetna plošča	250 x 500 mm
Maks. vzdolžni hod	560 mm
Maks. prečni hod	260 mm
Maks. razdalja brusilno kolo – miza	450 mm
Maks. teža obdelovanca*	150 kg
Brusilno kolo	Ø 200 x 20 x 31,75 mm
Hitrost mize (hidravlična)	2 – 18 m/min
Samodejno prečno podajanje	0,5 – 10 mm/hod
Hitro prečno podajanje	990 mm/min
Ročna prečna nastavitev	4 mm/vrt – skala 0,02 mm
Samodejno navpično podajanje	0,01 / 0,1 mm
Hitro navpično podajanje	360 mm/min
Ročna navpična nastavitev	2 mm/vrt – skala 0,01 mm

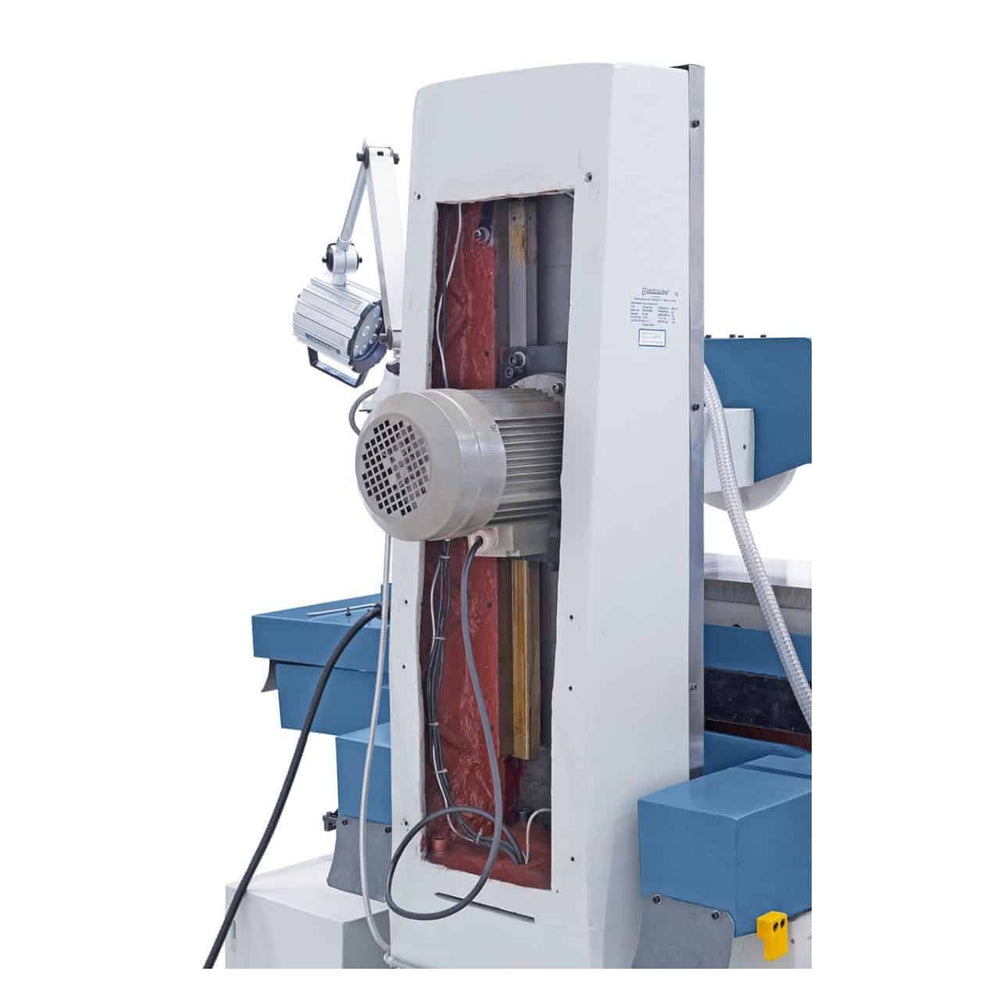

Moč motorja brusilnega kolesa	1,5 kW
Hitrost vretena	2850 vrt/min
Moč črpalke Hidravlična	1,5 kW
Moč motorja navpičnega podajanja	0,75 kW
Dimenzije stroja (Š x G x V)	1700 x 1400 x 1750 mm
Teža	pribl. 1100 kg
Opomba	*z magnetno ploščo

Standardna oprema

ES-12 H 2-osni digitalni odčitalnik z LCD
Nadzorna plošča na dotik
Elektronsko ročno kolo
Brusilno kolo Ø 200 mm
Prirobnica brusilnega kolesa
LED delovna luč
Električna magnetna plošča 250 x 500 mm
Uravnoteževalno stojalo
Uravnoteževalna gred
Zaščitni pokrov
Naprava za razmagnetenje

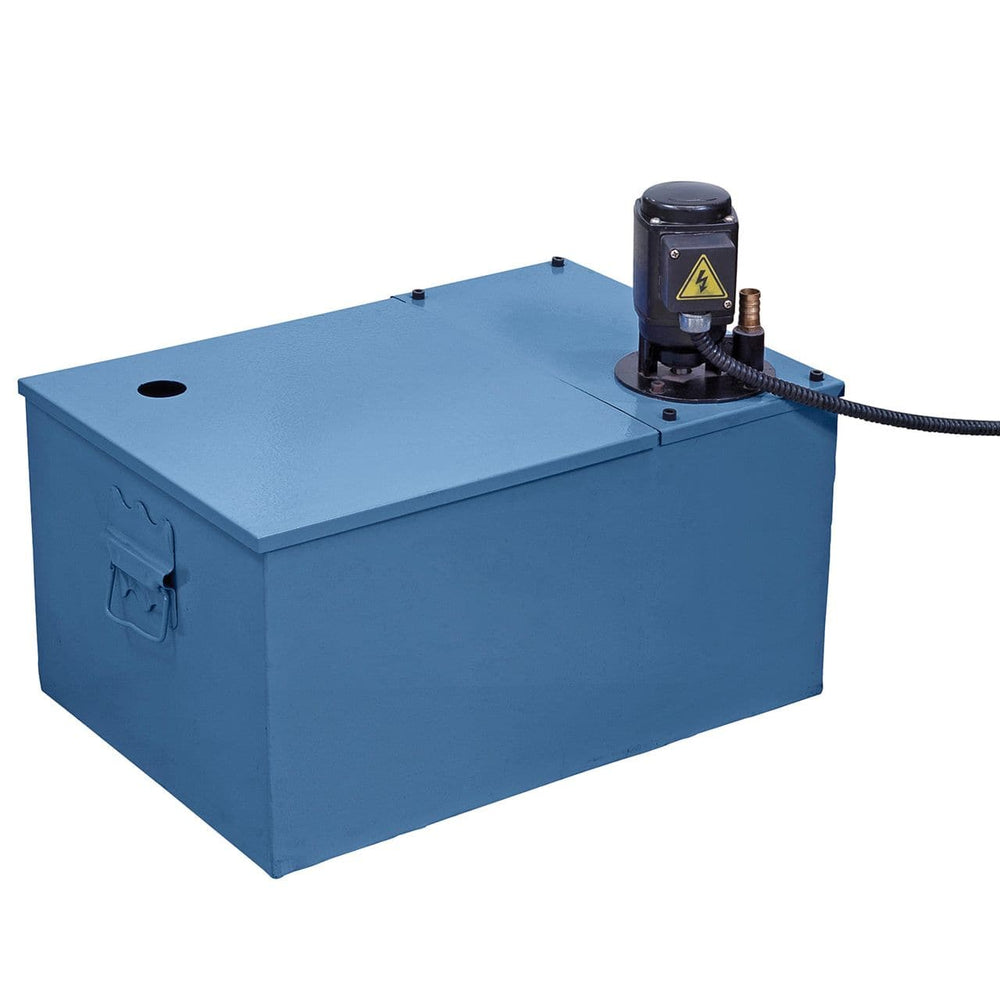

Hladilni sistem
Diamantna konica za poravnavanje
Noge stroja

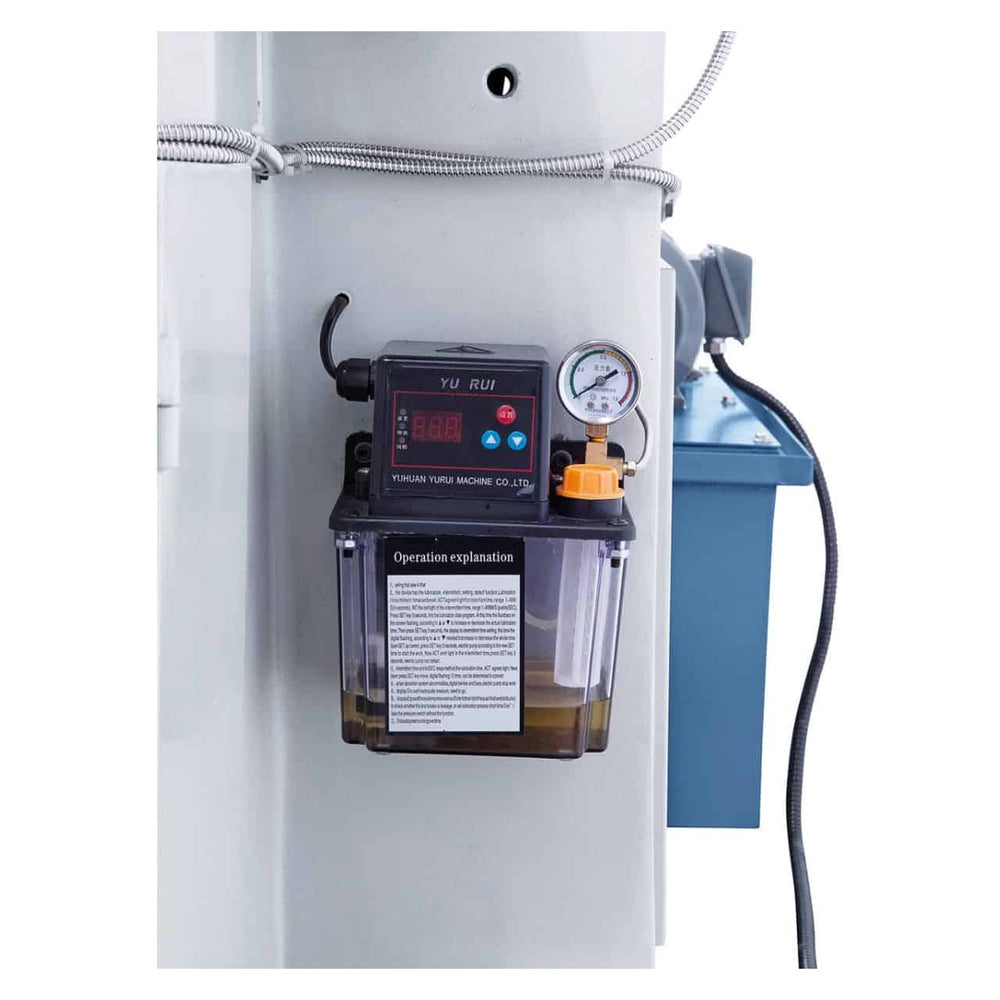

Centralno mazanje
Komplet orodij

Garancijski pogoji in informacije o servisni podpori so na voljo na ustrezni strani Krollit.

Oglejte si garancijske pogoje Krollit

Pogosto zastavljena vprašanja

Kakšno natančnost brušenja je mogoče doseči z ravnim brusilnikom Bernardo FSM 2?

Ploski brusilniki Bernardo dosegajo dimenzijske tolerance IT5–IT6 in hrapavost Ra 0,4–0,8 µm v optimalnih pogojih. Dejanska natančnost je odvisna od stanja brusilnega kolesa (periodično brušenje), materiala obdelovanca, hladilne tekočine in izkušenj upravljavca.

Kaj pomeni pripona "PLC" na modelu ravnih brusilnikov Bernardo FSM 2?

Pripona PLC pomeni, da je brusilnik opremljen s programabilnim krmilnim sistemom PLC – omogoča vam nastavitev samodejnih ciklov brušenja (število prehodov, globina na prehod, hitrost podajanja) brez ročnega posredovanja med ciklom. V primerjavi z ročno različico skrajša čase ciklov in zagotavlja bolj ponovljive rezultate pri serijah enakih obdelovancev.

Katero abrazivno kolo naj uporabim za jeklo v primerjavi z lito železom ali aluminijem?

Jeklo: korund (Al₂O₃) brusilno kolo A46K–A60K. Lito železo: silicijev karbidni (SiC) brusilno kolo C46K–C60K. Aluminij: silicijev karbidni brusilno kolo C46J–C60J z obilnim mazanjem. Na istem brusilnem kolesu ne mešajte različnih materialov – ostanki kovin bodo onesnažili brušeno površino.

Ali brusilnik Bernardo FSM 2 potrebuje integrirano hladilno tekočino?

Brusilnika BSG in FSM sta opremljena z integriranim hladilnim sistemom, ki je bistvenega pomena za natančno brušenje kaljenega jekla, da se preprečijo površinske opekline, ki spremenijo strukturo materiala. Vedno uporabljajte ustrezno hladilno tekočino za obdelovani material.

Ali so na voljo rezervni deli in brusilne plošče?

Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
