Bernardo FSM 3060 ploščati brusilnik

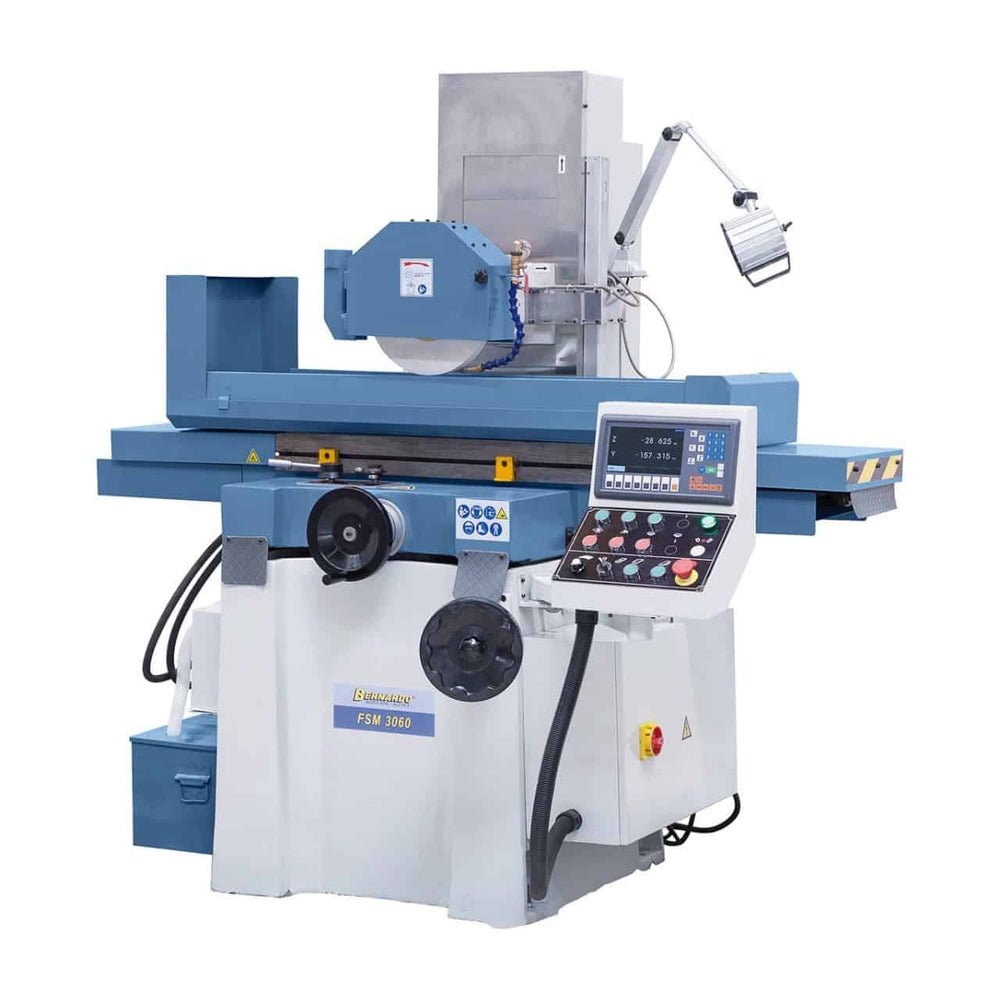

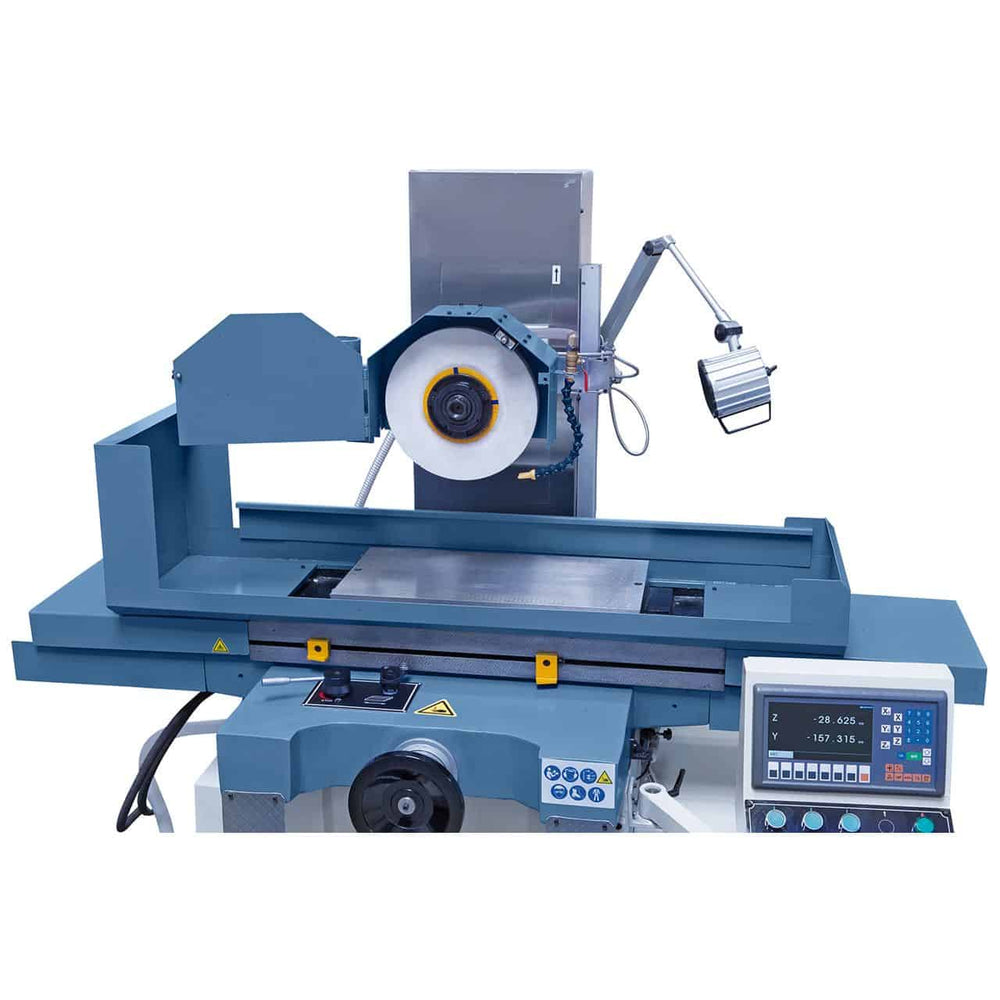

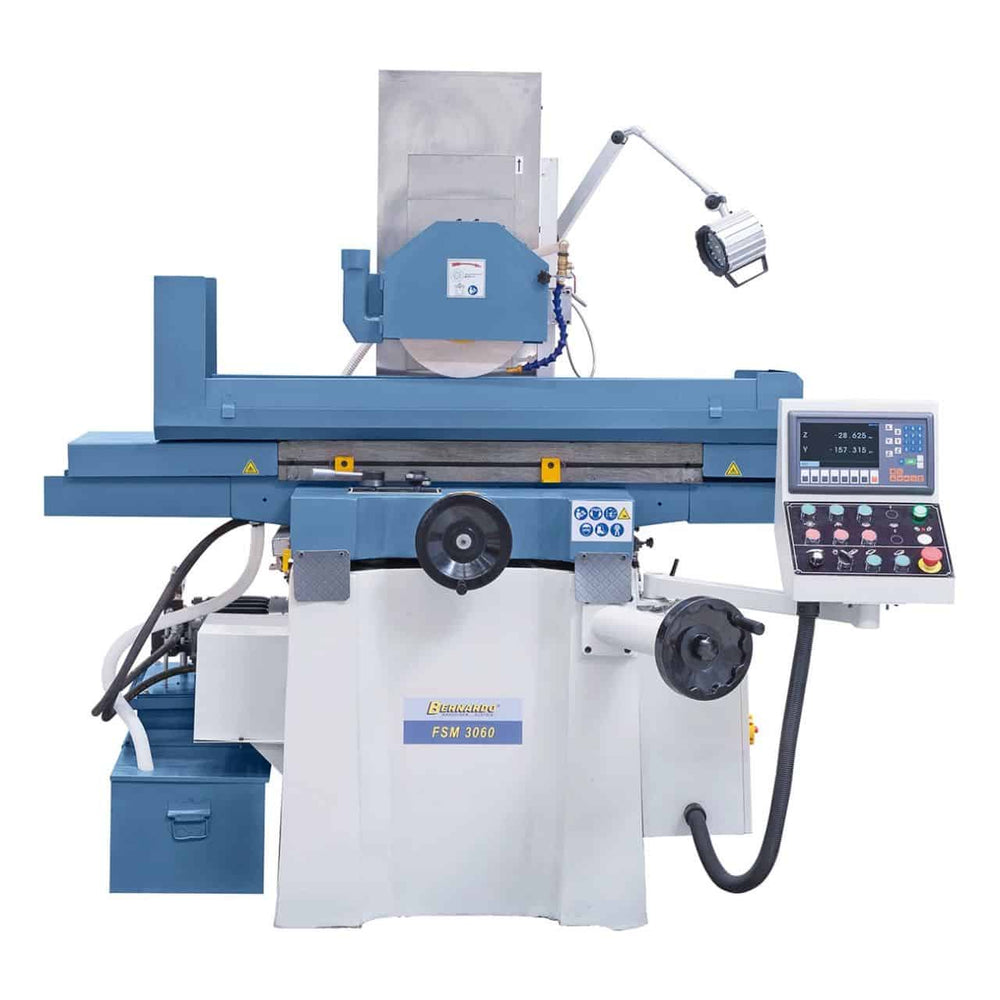

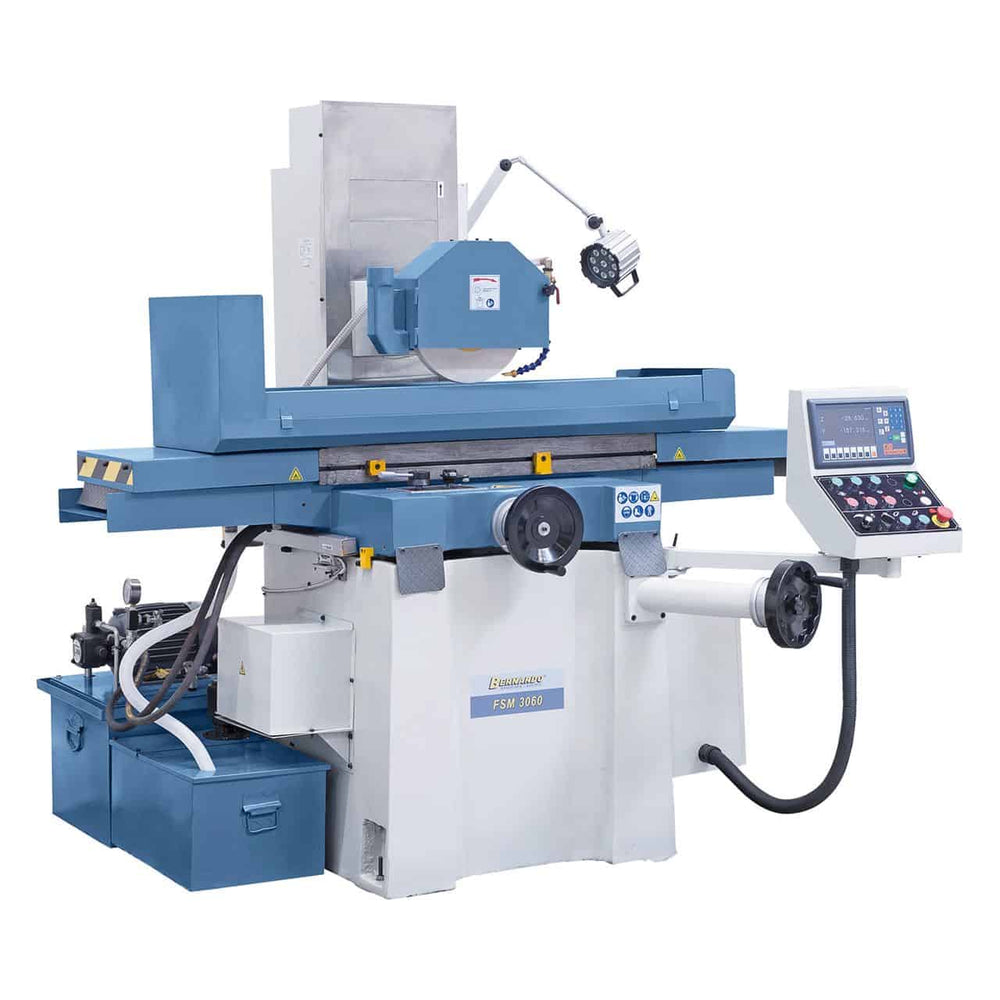

Ploščati brusilnik Bernardo FSM 3060

Bernardo FSM 3060 je profesionalni ploščati brusilnik, zasnovan za natančno brušenje ravnih površin, idealen za strojne delavnice, proizvodne oddelke in natančno obdelavo. Stroj je izdelan z ploščatim vzdolžnim vodilom v obliki črke V in dvojnim prečnim vodilom v obliki črke V, kar zagotavlja gladko gibanje in stalno stabilnost. Vreteno podpirajo prednapete aksialne in radialne ležaje brez zračnosti, kar zagotavlja natančnost in zanesljivost. Opremljen je z naprednim hidravličnim sistemom s toplotnim izmenjevalnikom, ki zmanjšuje vibracije in toplotne obremenitve ter ohranja fluidnost mize tudi pod obremenitvijo. Vključuje 2-osni digitalni odčitalnik, permanentno magnetno ploščo 300 x 600 mm, centraliziran sistem mazanja in številne dodatke kot standardno opremo. Z brusilnim kolesom premera Ø 300 mm, ki ga poganja motor z močjo 4,0 kW (1440 vrt/min), ponuja visoko zmogljivost in odlično stabilnost zaradi svoje teže 1330 kg.

---

Glavne značilnosti:
Profesionalni ploski brusilnik z mizo 300 x 700 mm
Plosko vzdolžno vodilo v obliki črke V in dvojno prečno vodilo v obliki črke V
Vreteno s prednapetimi aksialnimi in radialnimi ležaji

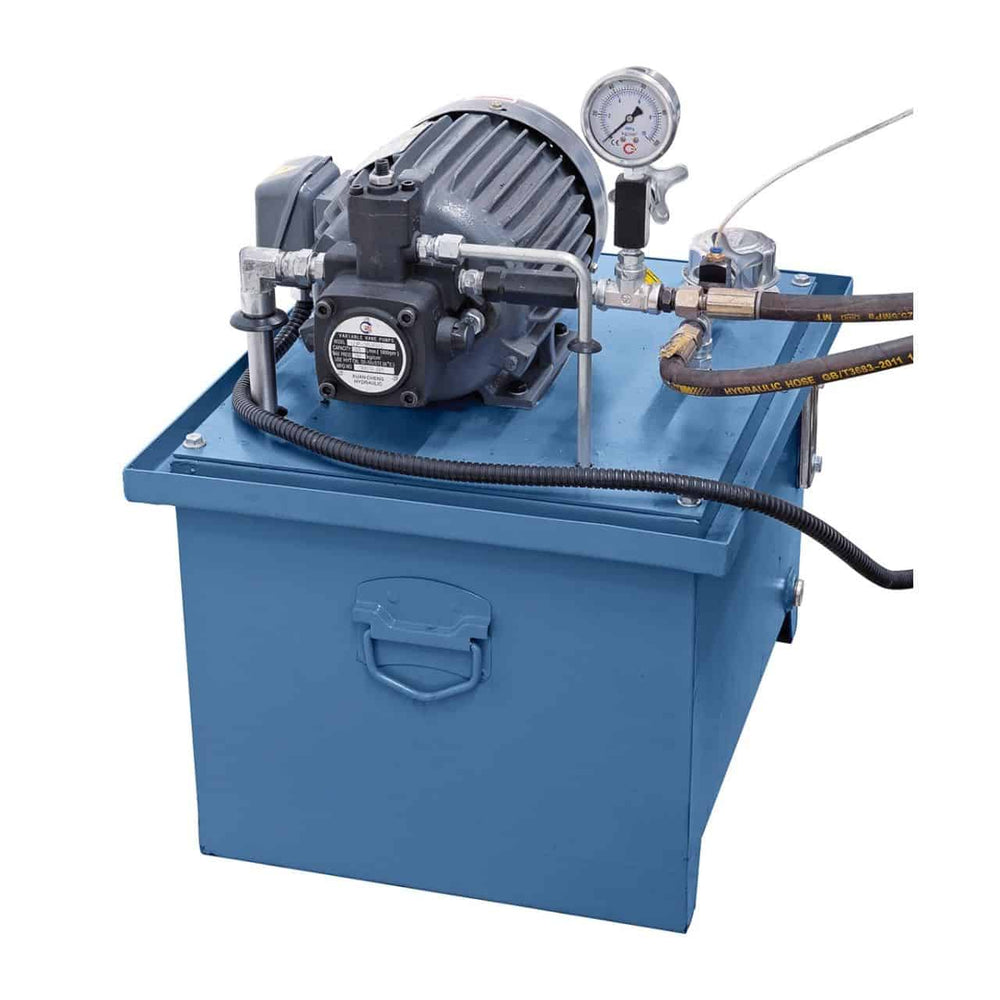

Hidravlični sistem s toplotnim izmenjevalnikom za zmanjšanje vibracij in toplotnih obremenitev
Miza z vzdolžnim pomikom 640 mm in prečnim pomikom 320 mm
Vključena trajna magnetna plošča 300 x 600 mm

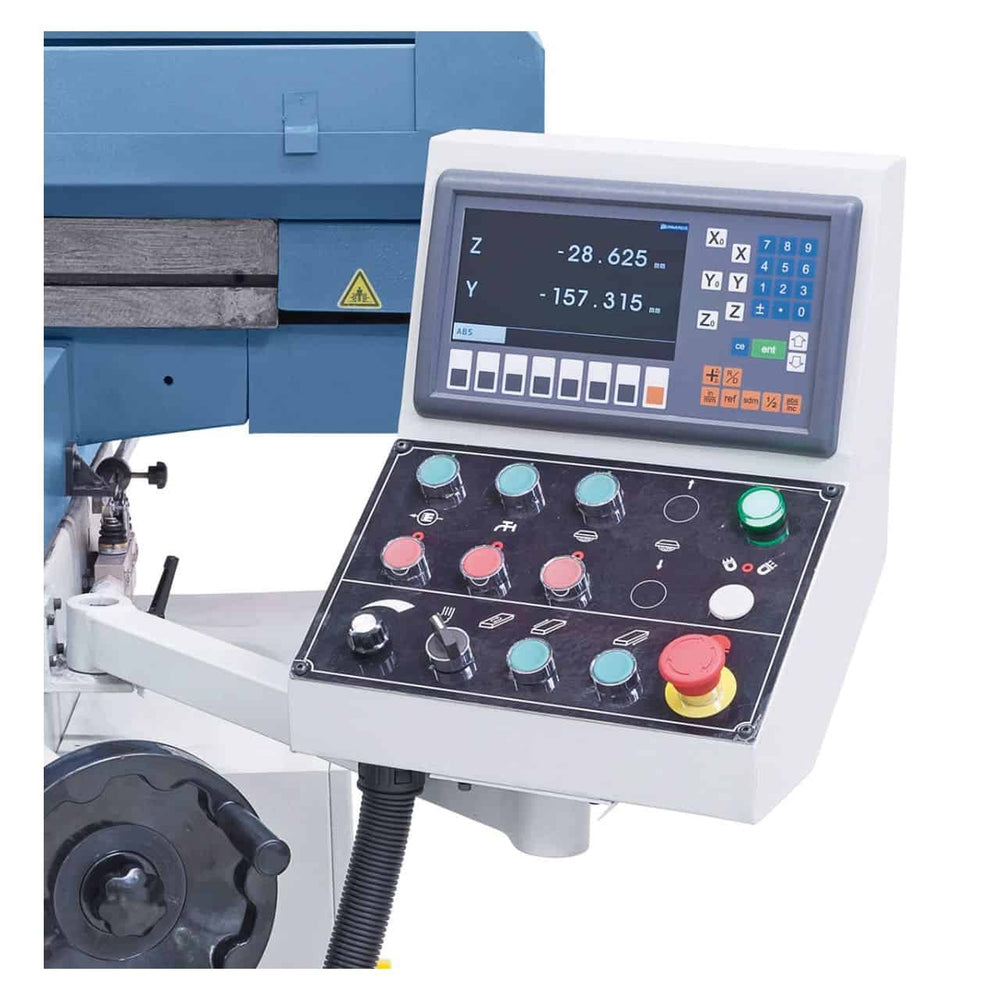

Dvoosni digitalni odčitalnik ES-12 H
Centralno mazanje vodil

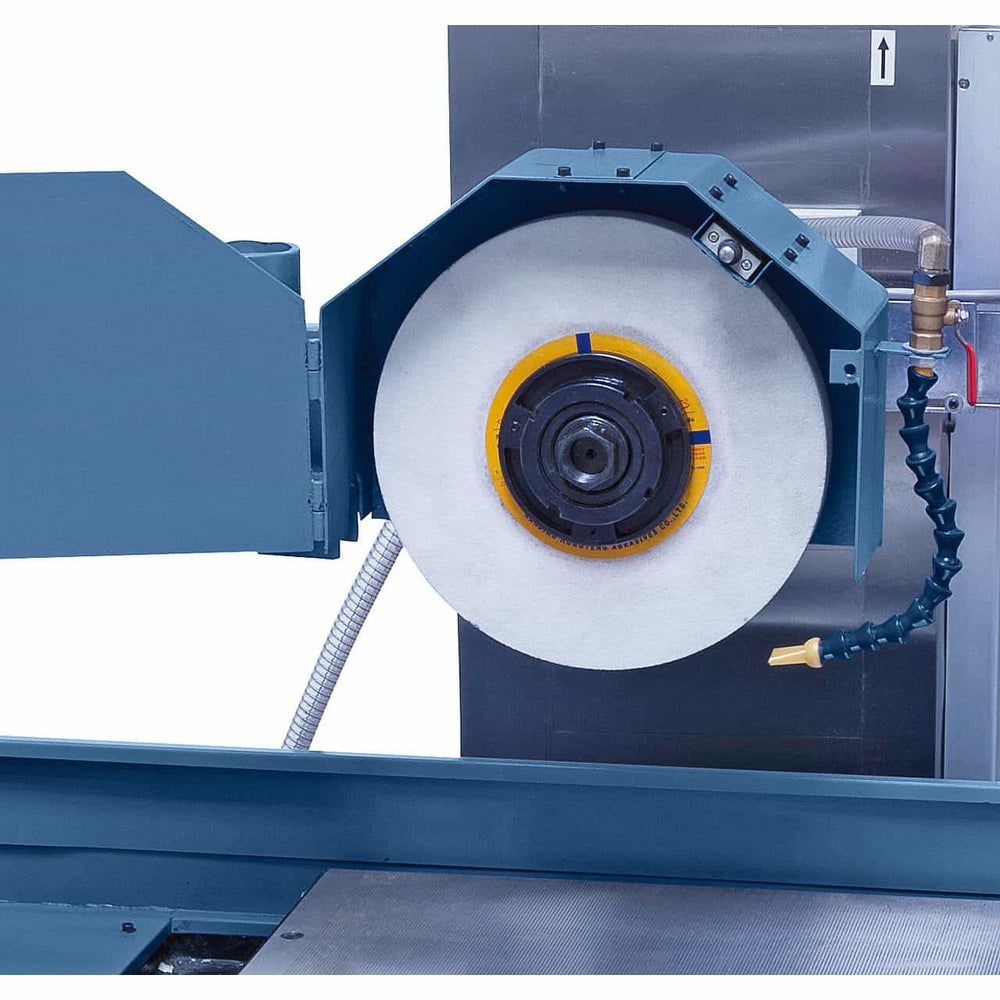

Brusno kolo Ø 300 mm – motor 4,0 kW – 1440 vrt/min
Teža stroja 1330 kg, robustna konstrukcija iz litega železa

---

Tehnične lastnosti Specifikacije

Specifikacija	Vrednost
Znamka	Bernardo
Model	FSM 3060
Dimenzije mize	300 x 700 mm
T-utori / Širina	1 / 14 mm
Trajna magnetna plošča	300 x 600 mm
Maks. vzdolžni hod	640 mm
Maks. prečni hod	320 mm
Maks. razdalja brusilno kolo – miza	520 mm
Maks. teža obdelovanca*	200 kg
Brusilno kolo	Ø 300 x 30 x 75 mm
Hitrost mize (hidravlična)	3 – 20 m/min
Prečna nastavitev	4 mm/vrt – skala 0,02 mm
Navpična nastavitev	2 mm/vrt – skala 0,01 mm
Moč motorja brusilnega kolesa	4,0 kW
Vreteno hitrost	1440 vrt/min
Moč hidravlične črpalke	1,5 kW
Dimenzije stroja (Š x G x V)	2000 x 1650 x 1850 mm
Teža	pribl. 1330 kg
Opomba	*z magnetno ploščo

---

Standardna oprema

ES-12 H 2-osni digitalni odčitalnik z LCD
Brusilno kolo Ø 300 mm
Prirobnica za montažo kolesa
LED delovna luč
Trajna magnetna plošča 300 x 600 mm
Uravnoteževalno stojalo
Uravnoteževalna gred
Zaščitni pokrov
Naprava za razmagnetenje

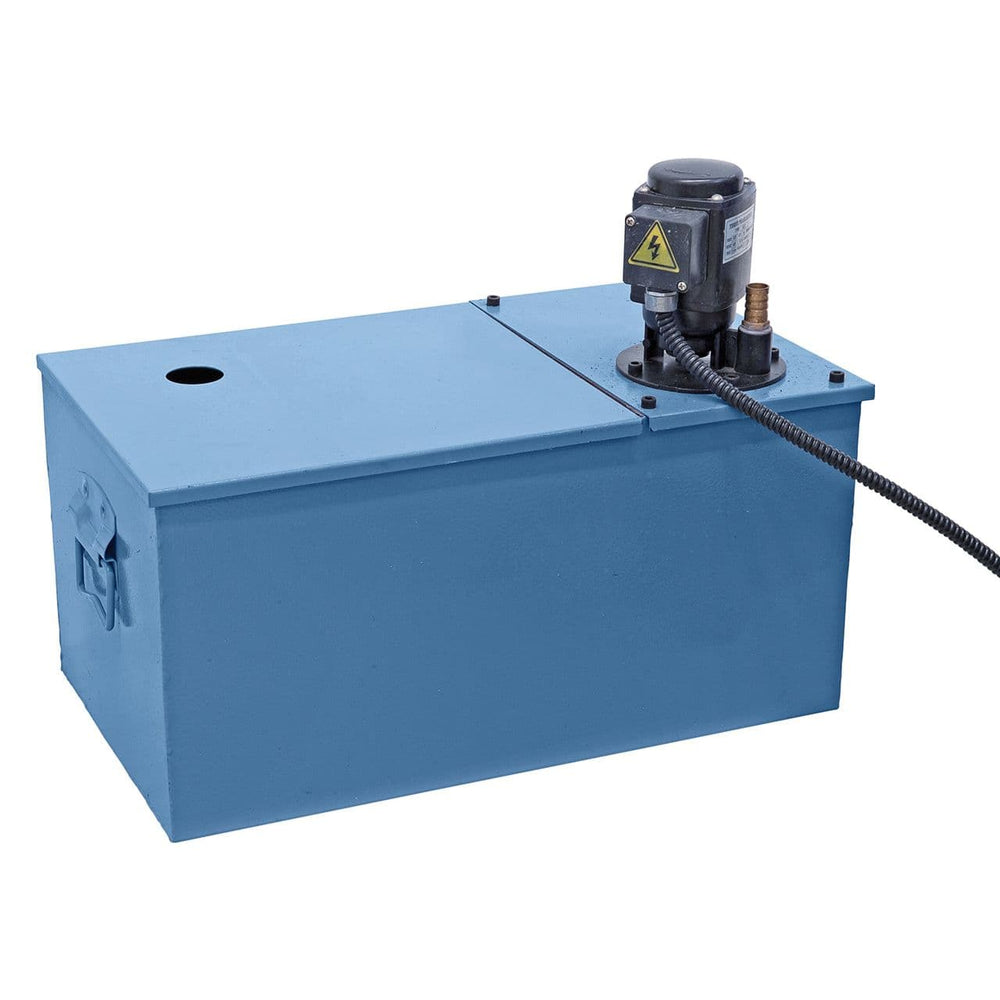

Hladilni sistem
Diamantna konica za poravnavanje
Noge stroja
Centralno mazanje
Komplet orodij

Logistika

Dostava Bernardo: 5–9 delovnih dni (7 dni na jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Pogosto zastavljena vprašanja

Kakšno natančnost brušenja je mogoče doseči z ravnim brusilnikom Bernardo FSM 3?

V optimalnih pogojih ravni brusilniki Bernardo dosegajo dimenzijske tolerance IT5–IT6 in hrapavost Ra 0,4–0,8 µm. Dejanska natančnost je odvisna od stanja brusilnega kolesa (periodično poravnavanje), materiala obdelovanca, hladilne tekočine in izkušenj upravljavca.

Kaj pomeni pripona "PLC" na modelu ravnih brusilnikov Bernardo FSM 3?

Pripona PLC pomeni, da je brusilnik opremljen s programabilnim krmilnim sistemom PLC – omogoča nastavitev samodejnih ciklov brušenja (število prehodov, globina na prehod, hitrost podajanja) brez ročnega posredovanja med ciklom. V primerjavi z ročno različico skrajša čase ciklov in ustvari bolj ponovljive rezultate pri serijah enakih obdelovancev.

Katero brusilno kolo naj uporabim za jeklo v primerjavi z litoželezom ali aluminijem?

Jeklo: korund (Al₂O₃) brusilno kolo A46K–A60K. Litoželezo: silicijev karbidni (SiC) brusilno kolo C46K–C60K. Aluminij: silicijev karbidni brusilno kolo C46J–C60J z obilnim mazanjem. Na istem brusilnem kolesu ne mešajte različnih materialov – ostanki kovin bodo onesnažili brušeno površino.

Ali ploščati brusilnik Bernardo FSM 3 potrebuje integrirano hladilno tekočino?

Ploščati brusilniki BSG in FSM so opremljeni z integriranim hladilnim sistemom, ki je bistvenega pomena za natančno brušenje kaljenega jekla, da se preprečijo površinske opekline, ki spremenijo strukturo materiala. Vedno uporabljajte ustrezno hladilno tekočino za obdelovani material.

Ali so na voljo rezervni deli in brusilne plošče?

Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
