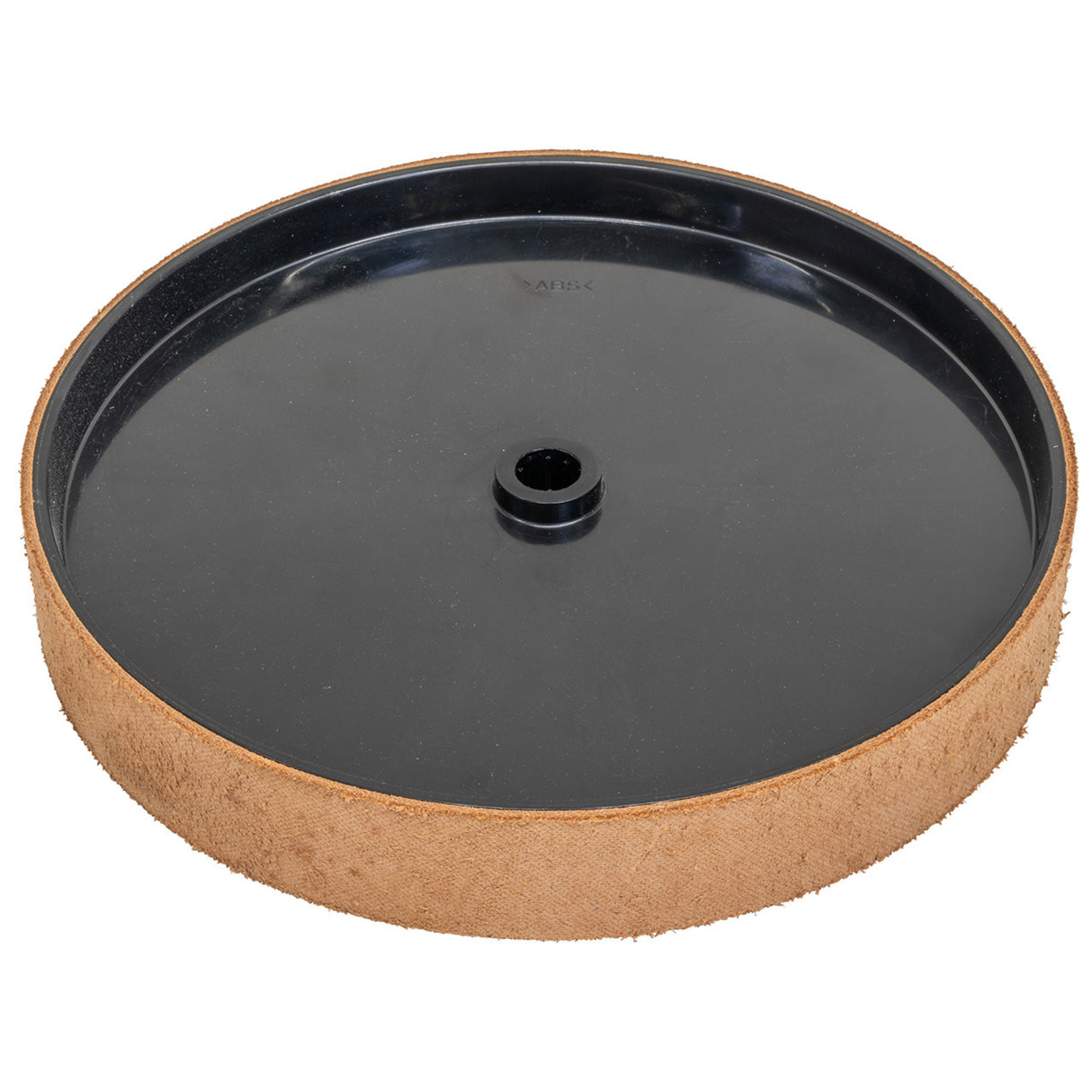

Bernardo usnjeno brusilno kolo za NTS 250 Pro / NTS 250 Pro Vario – Ø 200 × 30 mm, sredinski Ø 12 mm
Usnjena brusilna kolesa so tehnična naložba za delavnice, ki zahtevajo dosledno natančnost med intenzivnimi delovnimi cikli. Za razliko od brusilnih koles usnje omogoča zrcalni sijaj in nadzorovan nanos fine brusilne paste za orodja iz hitroreznega jekla.
V povezavi s stružnico NTS 250 Pro (in različico Vario z avtomatsko spremembo hitrosti) se to kolo uporablja za zadnje faze brušenja orodij HSS in za obnovo po daljših operacijah. Premer 200 mm ohranja konstantno obodno hitrost tudi na vretenih z veliko močjo.
Razlika od NTS 200: Stružnice NTS 250 Pro delujejo pri višjih hitrostih vretena in večjih obremenitvah. Kolo Ø 200 mm zagotavlja optimalno obodno hitrost (1500–2200 vrt/min pri modelu 250 Pro) brez spreminjanja razmerja oprijema abrazivne paste in usnja.
Značilnosti izdelka Bernardo:
- Oprijemljivo naravno usnje, profesionalna kakovost
- Pripravljeno za fino abrazivno pasto (aluminijev oksid granulacije 240–400)
- Hitra montaža z navojem M12, združljivim z vpenjalno glavo NTS 250 Pro
- Konkurenčna cena za visokofrekvenčne cikle brušenja
Za koga je primeren sistem brušenja s kolesom Bernardo NTS 250 Pro? Usnje
| Profil |
Primerno? |
Vzorec |
| Obrtnik / majhna delavnica (kovinski stružniki) |
Primerno |
NTS 250 Pro je profesionalni stroj, pogosto prevelik za čiste obrtnike. Uporaben za redne delovne obremenitve in pogosto ostrenje. |
| Industrijsko vzdrževanje in rezervni deli |
Idealno |
NTS 250 Pro je zlati standard za ponovno kombiniranje orodij HSS pod neprekinjenimi obremenitvami. Višja hitrost vretena zagotavlja 40 % hitrejše cikle ostrenja kot NTS 200.
|
| Profesionalna delavnica (različni postopki)
| Idealno |
Različica Vario z avtomatsko spremembo hitrosti omogoča hitro preklapljanje med grobim in finim ostrenjem brez ročnega posredovanja. Zahteva izkušenega operaterja.
|
| Serijska proizvodnja (majhne, ponavljajoče se serije)
| Ustrezno |
Ostrenje v serijah je izvedljivo, vendar dolgi časi ciklov priporočajo uporabo integriranih CNC sistemov s karbidno trdino za serije >500 kosov.
|
Ni primerno za:
- Hobiste in majhne delavnice brez rednih ciklov ostrenja – naložba v stroj NTS 250 Pro ni upravičena brez neprekinjene uporabe.
- Operacije na neželeznih materialih (aluminij, baker) – če je usnje poškodovano, je potrebna namenska oprema.
Tehnične specifikacije
Dimenzije in montaža
| Parameter |
Vrednost |
| Zunanji premer |
200 mm |
| Širina |
30 mm |
| Premer izvrtine / središče (navoj) |
Ø 12 mm (M12 × 1,75 mm) |
| Neto teža |
10 kg |
| Oblika toleranca |
V skladu z EN ISO 1302 (naravno usnje, dovoljeno ±1 mm)
|
Material in sestava
| Parameter |
Vrednost |
| Material |
Naravno, rastlinsko strojeno usnje, profesionalna kakovost |
| Oprijem na podlago |
Trajna vez na fenolnem jedru |
| Zrnatost površine |
Fina, pripravljena za abrazivno pasto (240–400 pesek) |
Združljivost stroja Bernardo
| Stroj |
Združljiv? |
Opombe |
| NTS 250 Pro |
Da |
Neposredna montaža M12, hitrost 350–2200 vrt/min |
| NTS 250 Pro Vario |
Da |
Združljiv, samodejna menjava prestav ni prizadeta |
| NTS 200 |
Da, vendar ni priporočljivo |
Geometrija je primerna, vendar je premer 200 mm odveč za večje in manjše stroje |
| Drugi stroji Bernardo |
Preverite priročnik |
Če je prisotno vreteno M12 × 1,75 mm, je montaža možna |
Skladnost in oznake
| Parameter |
Vrednost |
| Proizvajalec |
Bernardo GmbH, Linz (Avstrija) |
| Številka artikla Bernardo |
05-20610 |
| Skladnost |
Ni predmet Direktive o strojih 2006/42/ES (dodatna komponenta) |
| Država izvora |
Avstrija |
Standardna oprema
- Usnjeno kolo Ø 200 × 30 mm, nameščeno na fenolnem jedru
- Navoj M12 × 1,75 mm (sredinsko združljivo z vpenjalnimi glavami NTS 250 Pro / NTS 250 Pro Vario)
Pogosto zastavljena vprašanja
Kakšna je razlika med finim in grobim rezanjem brusilna kolesa za NTS 250 Pro?
Fino brusilno kolo (ta izdelek, Ø 200 × 30 mm) je namenjeno končnim fazam ostrenja in zagotavlja zrcalni sijaj, 30–60 sekund na orodje pri 1500–1800 vrt/min. Grobo brusilno kolo je namenjeno grobi obdelavi zelo obrabljenega orodja, 15–30 sekund pri 800–1200 vrt/min. Nasvet: Oboje imejte na zalogi za popolne cikle obnove.
Ali je NTS 250 Pro Vario združljiv z usnjenim brusilnim kolesom 05-20610?
Ne. Sistem samodejne spremembe hitrosti (funkcija Vario) je neodvisen od vretena. Pritrditev z navojem M12 je enaka standardnemu NTS 250 Pro. Edina nastavitev: preverite pleksi steklo, ki je priporočljivo za hitrosti > 2000 vrt/min na Variu (višja najvišja hitrost kot pri osnovnem 250 Pro).
Kako izberem med kolesom Ø 200 × 30 mm (05-20610) in drugimi velikostmi Bernardo za NTS 250 Pro?
Bernardo ponuja nekaj premerov za NTS 250 Pro (predvsem Ø 200 mm). Premer 200 mm je standarden za obodne hitrosti 1500–2200 vrt/min na tem stroju. Če iščete druge velikosti, se obrnite na Krollit, da preverite razpoložljivost in združljivost.
Ali je koleso 05-20610 primerno za brušenje trdne karbidne trdine ali samo HSS?
O: Priporočljivo za HSS. Trdna karbidna trdina je pretrda in poškoduje naravno usnje. Bernardo ponuja alternativne karbidne rešitve (sintetična kolesa ali sisteme CBN) – za možnosti se posvetujte s Krollitom.
Kakšna je življenjska doba tega kolesa za NTS 250 Pro pri intenzivni uporabi?
S pogostim brušenjem in dnevnimi cikli je vzdržljivost 2–3 leta. Tipična obraba: usnje se strdi, pasta izgubi oprijem in ne dosega več visokega sijaja. Z vzdrževanjem (redno krtačenje, aktivacija paste) se lahko življenjska doba podaljša do 4 leta.
Kako aktiviram novo kolo 05-20610 pred prvo uporabo?
Krtačite pri nizki hitrosti (600–800 vrt/min) z vrtečo se žično krtačo 1–2 minuti. To dvigne vlakna usnja in pripravi površino za oprijem paste. Nato nanesite fino abrazivno pasto Bernardo 05-20602, povečajte hitrost na 1500–1800 vrt/min in preizkusite na testnem orodju.
Kakšno vzdrževanje potrebuje ta kolut med cikli brušenja?
Po vsakem brušenju (vsakih 5–8 orodij): rahlo skrtačite s suho krpo, da odstranite ostanke paste. Vsakih 100 ur uporabe: mehansko krtačenje z žično krtačo + nanos nove paste. Vsakih 6 mesecev: preverite oprijem usnja (ne sme se odlepiti s fenolnega jedra).
Ali je kolut 05-20610 vključen v garancijo Bernardo ali garancijo za stroj Krollit?
24-mesečna garancija Bernardo za proizvodne napake (odstranjevanje usnja, zlomi jedra, okvarjeni navoji). Ne krije naravne obrabe. Če je bil izdelek kupljen kot del pogodbe o vzdrževanju stroja Krollit, se prosimo obrnite na prodajo, da se prepričate, ali je vključen v pogoje.
Ali lahko 05-20610 namestim navpično (za brušenje) namesto vodoravno (za ostrenje)?
Ne. Usnjena zasnova in vreteno NTS 250 Pro zahtevata vodoravno poravnavo za varnost upravljavca in enakomeren oprijem paste. Navpična montaža povzroča neenakomerno drobljenje usnja.
