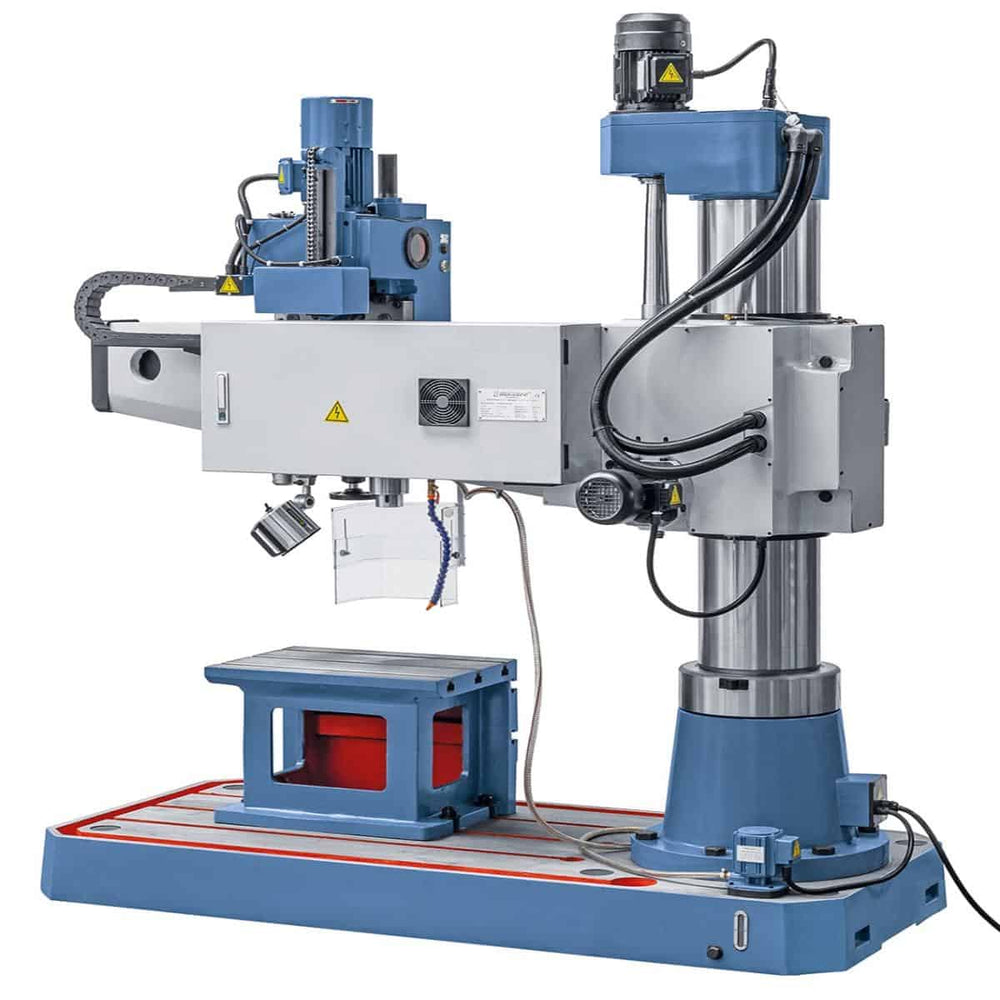

Bernardo radialni vrtalnik RD 1300 x 40 Vario

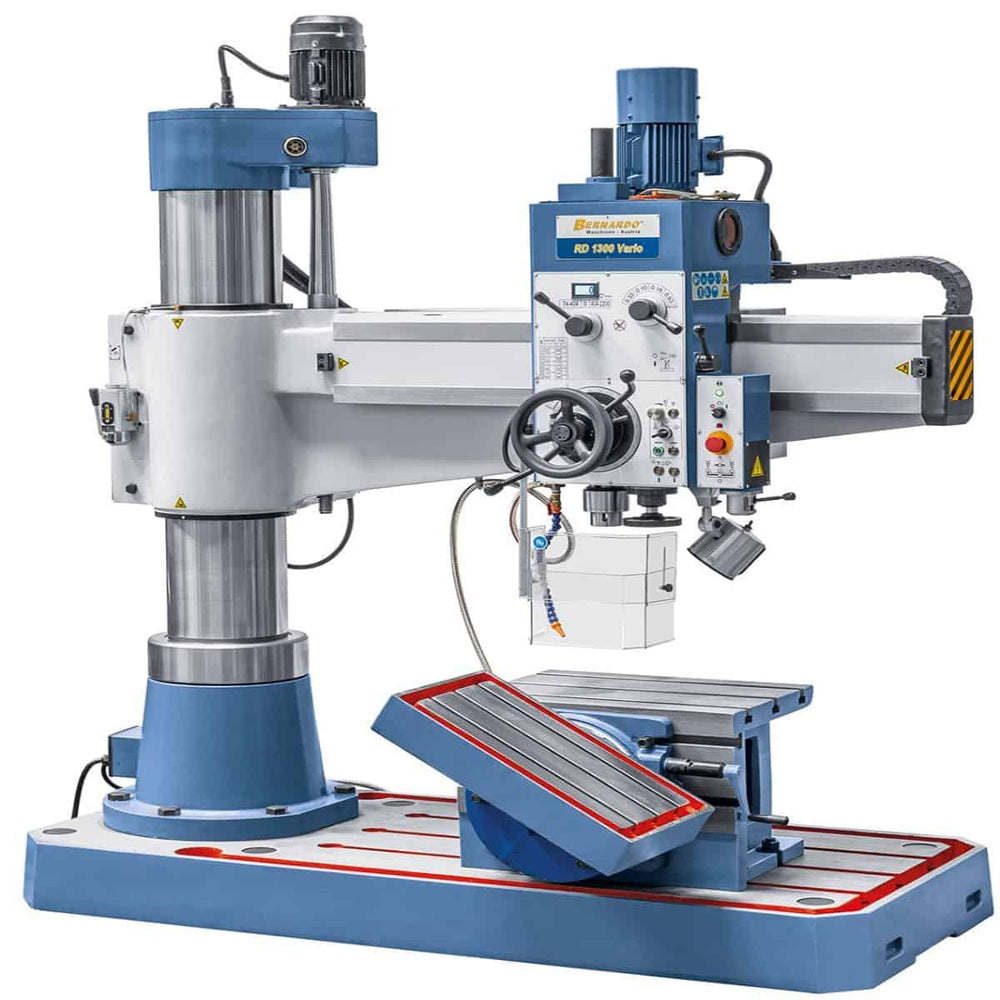

Radialni vrtalnik Bernardo RD 1300 x 40 Vario – natančnost in prilagodljivost z brezstopenjsko spremenljivo hitrostjo

Radialni vrtalnik Bernardo RD 1300 x 40 Vario je profesionalni stroj, zasnovan za vrtanje, čelno rezkanje, razvrtavanje in rezanje navojev do premera M40. Z zmogljivostjo vrtanja do Ø 40 mm in brezstopenjsko spremenljivo hitrostjo (74–2200 vrt/min) ponuja široko vsestranskost za različne aplikacije v delavnici.

Breztorzno poliran steber, kaljena in polirana radialna vodila roke ter neodvisno hidravlično vpenjanje stebra, roke in glave zagotavljajo maksimalno togost in natančnost. Integrirana protiutež na vretenu zagotavlja optimalno ravnovesje med uporabo.

Radialna roka z vodoravnim pomikom 1000 mm omogoča prilagodljivo obdelavo, dvižni motor pa ohranja položaj vretena tudi med ponavljajočimi se operacijami. Vključuje: mizo, inverter, črpalko za hladilno tekočino, nastavljiv zaščitni pokrov, LED-luč in profesionalno dodatno opremo.

---

Glavne specifikacije

Vrtanje do Ø 40 mm in rezanje navojev do M40

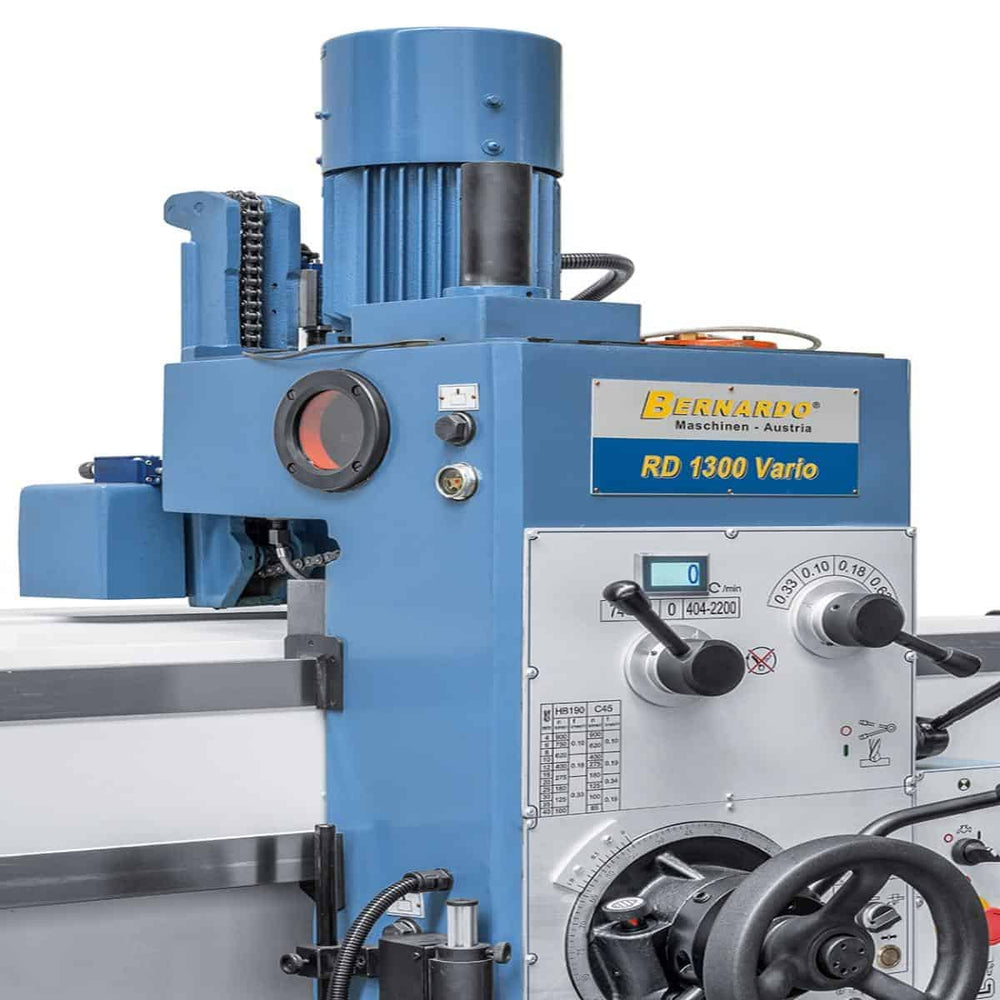

Brezstopenjsko spremenljiva hitrost z digitalnim prikazovalnikom (74–2200 vrt/min)

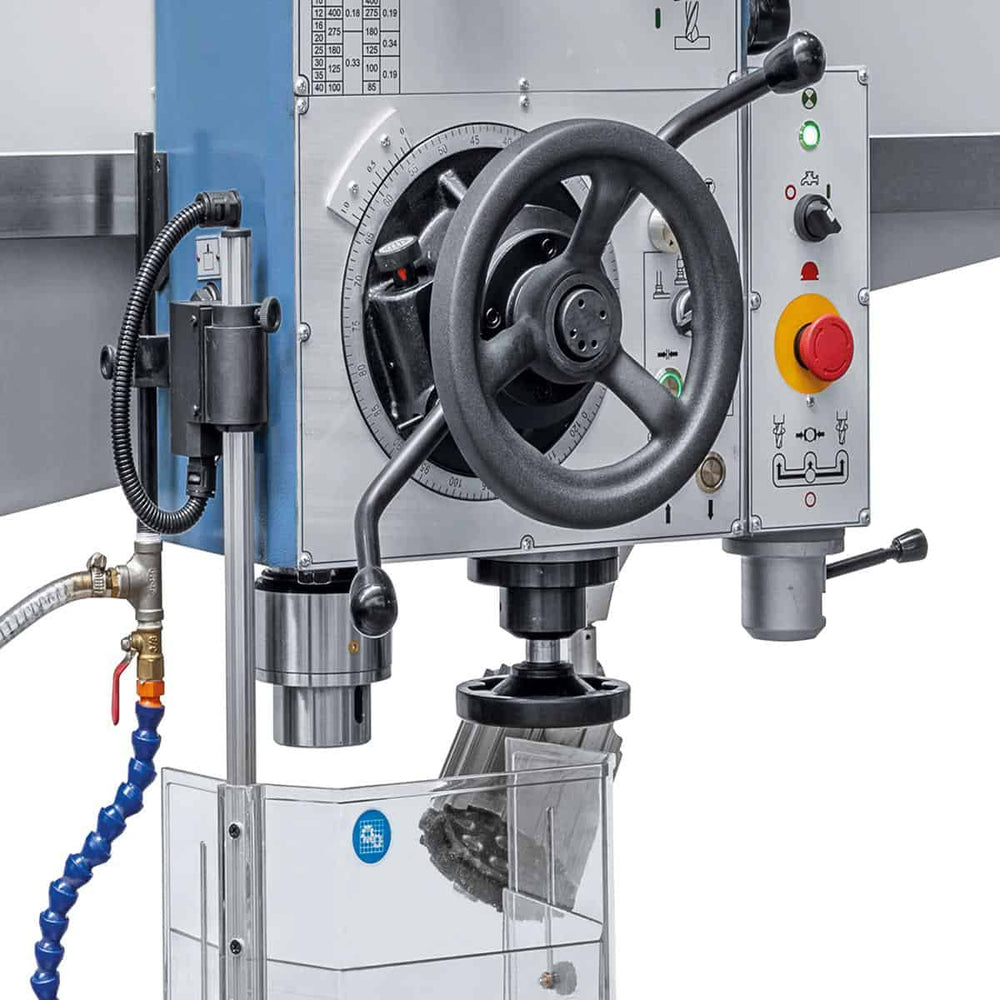

Samodejno pomikanje vretena (4 koraki: 0,1–0,63 mm/vrt)

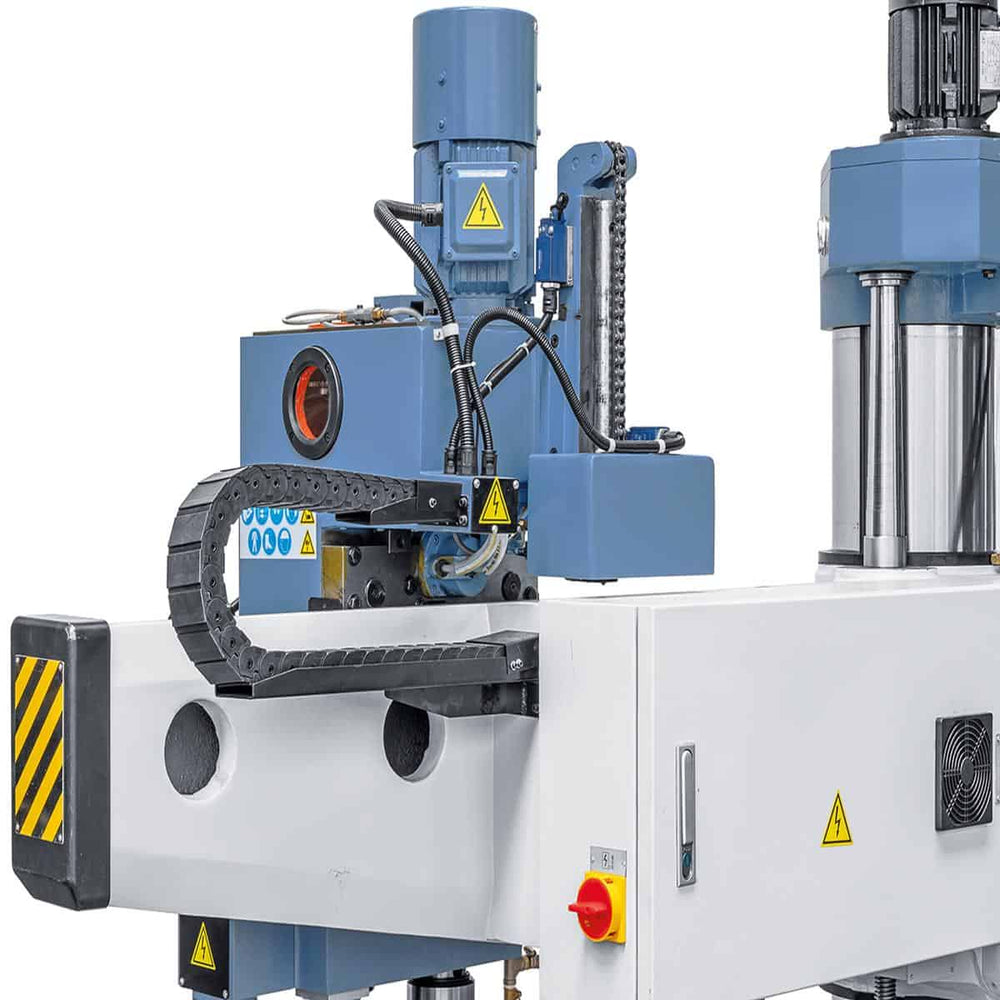

Radialna roka s 1000 mm horizontalnim pomikom
600 mm vertikalni podporni pomik in 290 mm pomik vretena

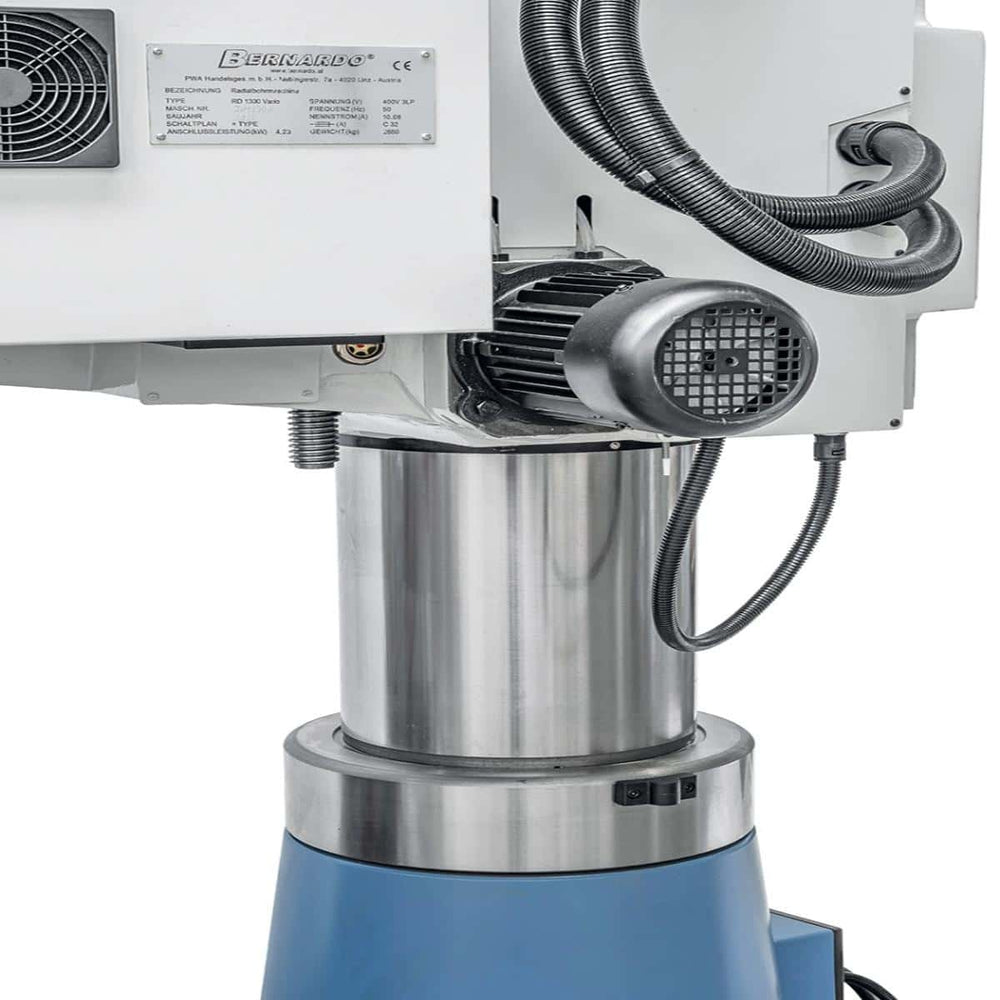

Neodvisno hidravlično vpenjanje za steber, roko in glavo
Steber brez torzije in utrjena vodila za stabilnost in gladkost

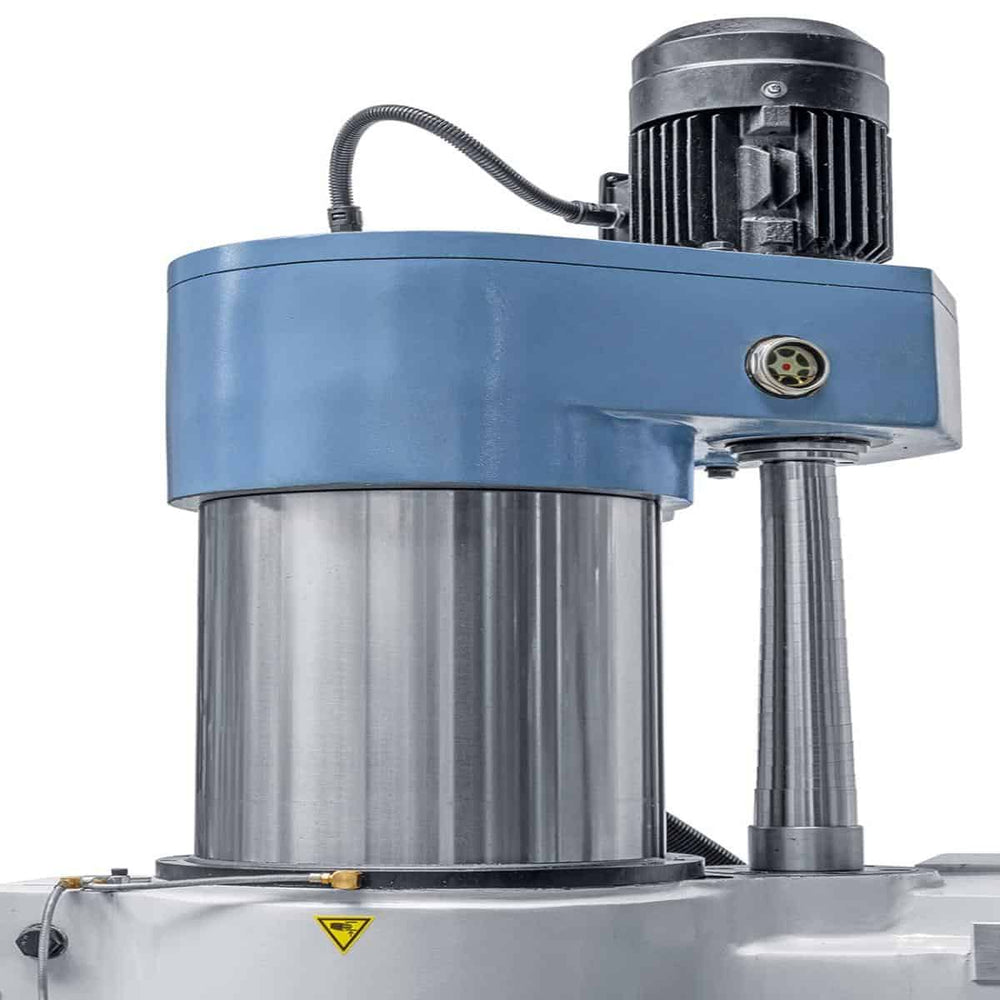

Protiutež na vretenu za optimalno ravnovesje
Priložena predimenzionirana miza 1220 x 900 mm in 640 x 450 x 450 mm
Glavni motor z močjo 2,2 kW Visoko zmogljiva
Robustna konstrukcija z 2380 kg za delovanje brez vibracij strojna obdelava
Vključeni hladilna tekočina, LED in nastavljiv ščitnik

---

Tehnična tabela:

Specifikacija	Vrednost
Maks. zmogljivost vrtanja	40 mm
Maks. zmogljivost rezanja navojev	M40
Min./maks. Razdalja med vretenom in stebrom	300 – 1300 mm
Navpično gibanje stojala	600 mm
Vodoravni pomik glave	1000 mm
Hod vretena	290 mm
Priključek vretena	MT 4
Hitrost vretena	74 – 404 / 404 – 2200 vrt/min
Samodejno podajanje	(4) 0,1 – 0,63 mm/vrt
Razdalja vreteno–miza	100 – 700 mm
Razdalja vreteno–podstavek	570 – 1170 mm
Vpenjalna površina podstavek	1220 x 900 mm
Dimenzije mize	640 x 450 x 450 mm
Moč motorja	2,2 kW
Dimenzije stroja (Š x G x V)	2050 x 1050 x 2560 mm
Teža	približno 2380 kg

---

Vsebina paketa:

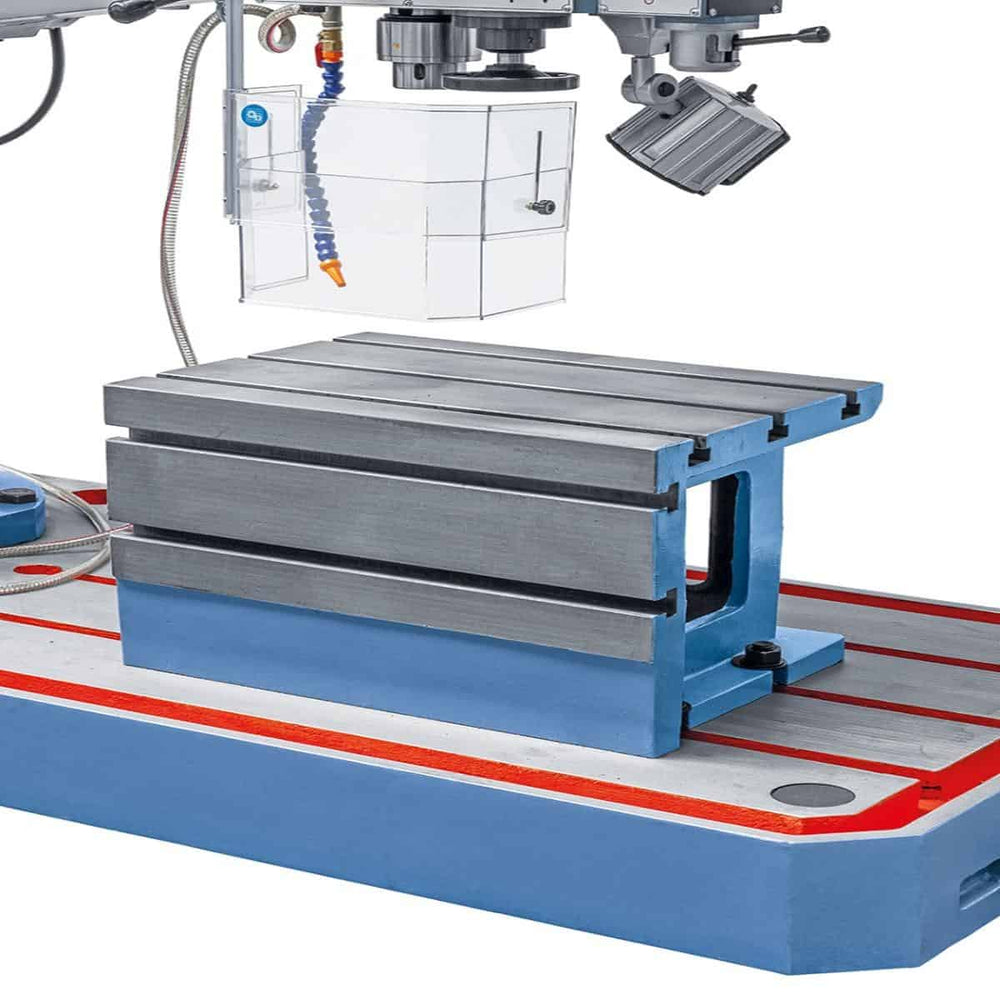

Miza 640 x 450 x 450 mm
Vreteno
Morsejev konusni nastavek

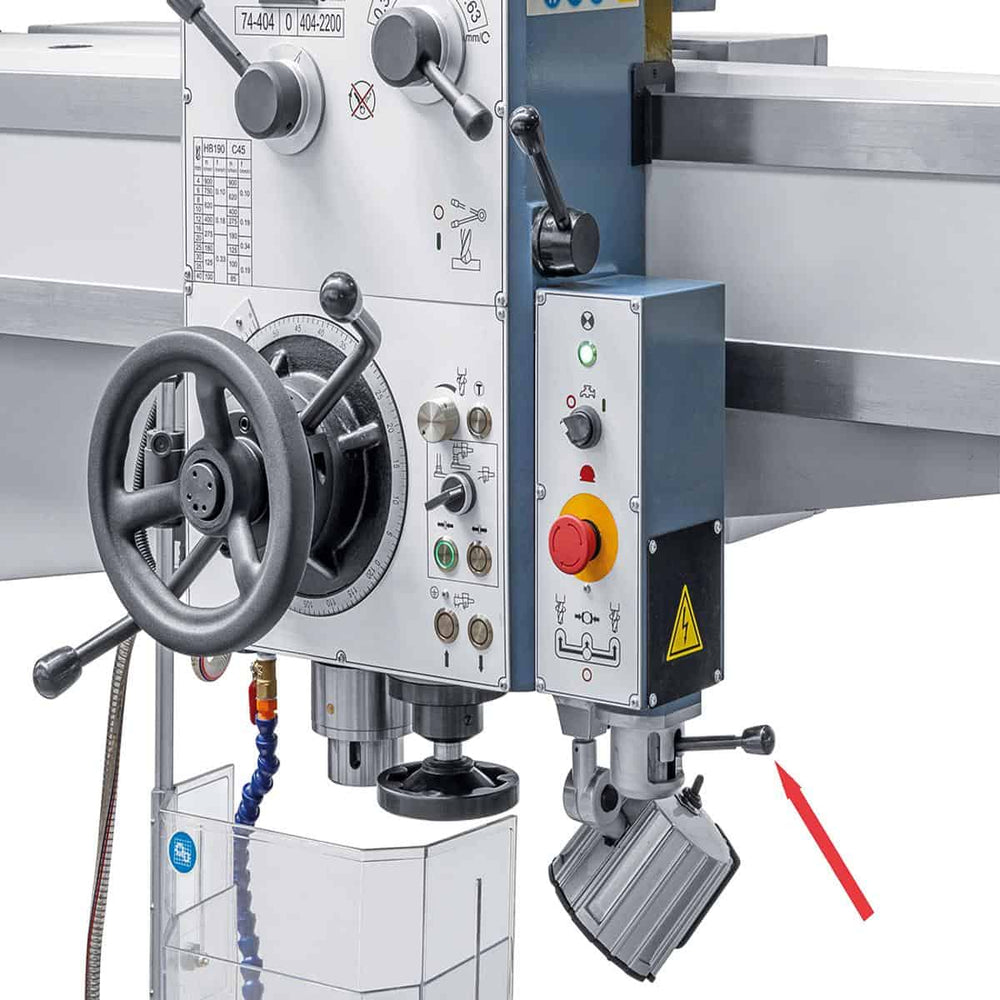

LED delovna luč
Začetno polnjenje Shell Tellus 46

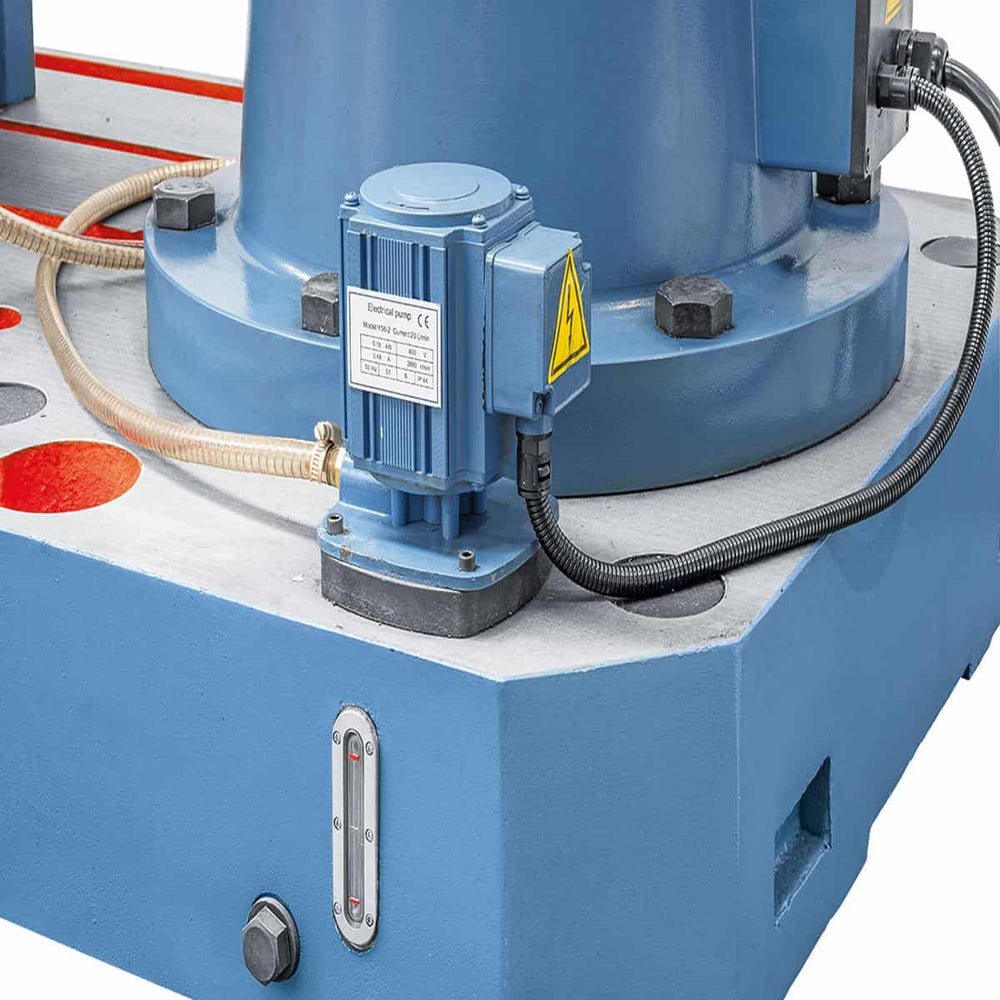

Naprava za hladilno tekočino

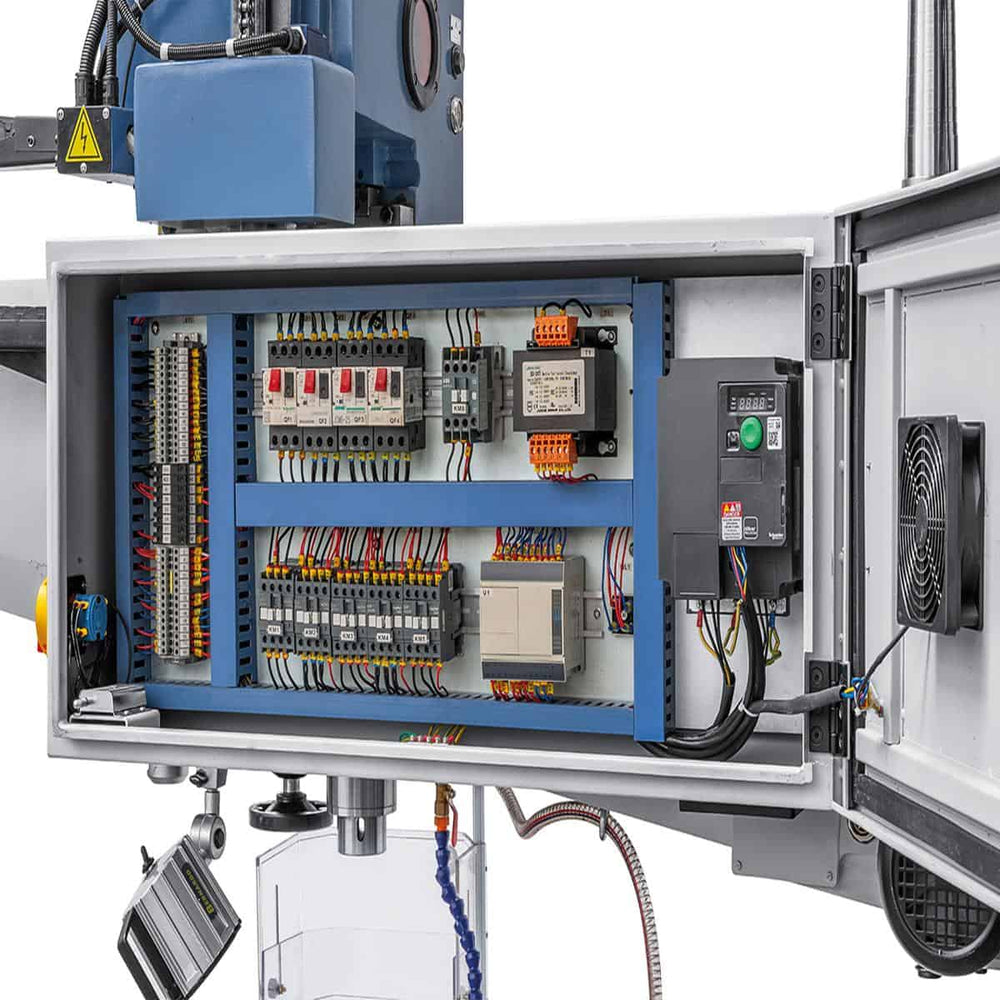

Frekvenčni pretvornik

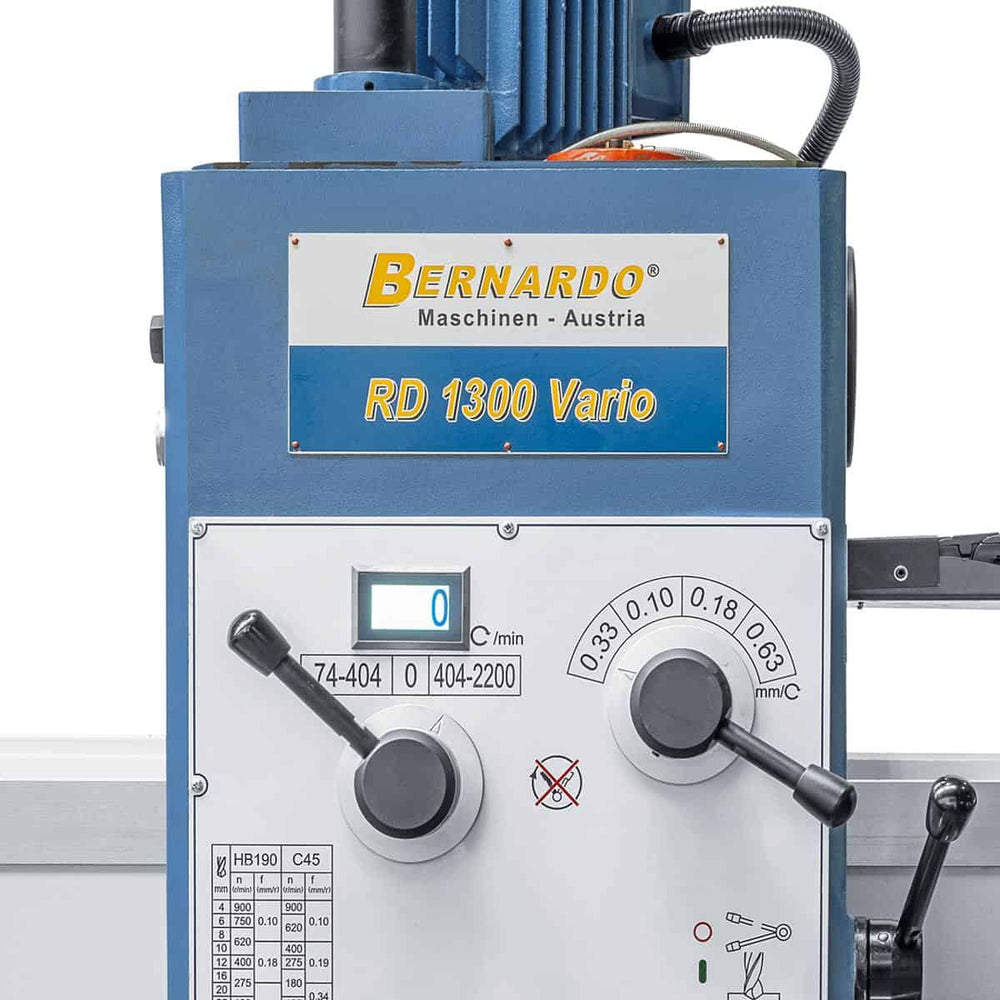

Digitalni prikazovalnik hitrosti

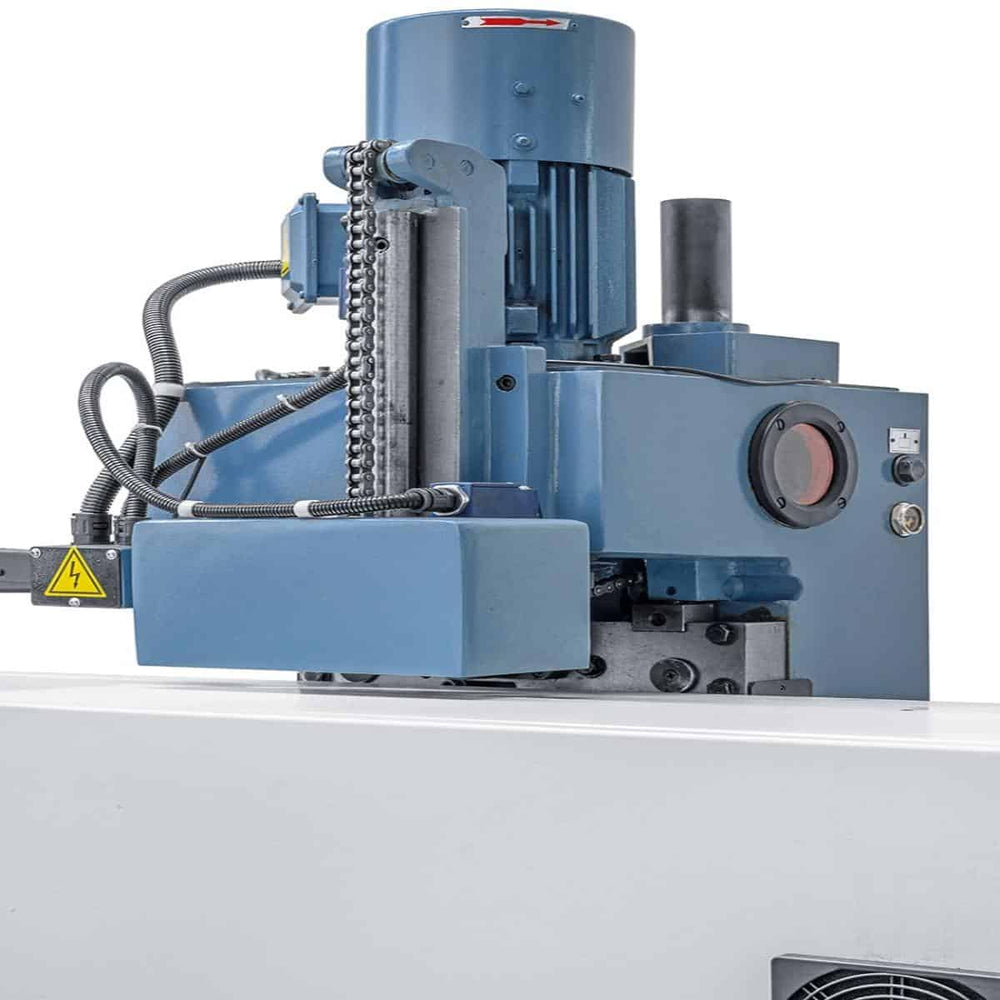

Dvižni motor
Hidravlični motor

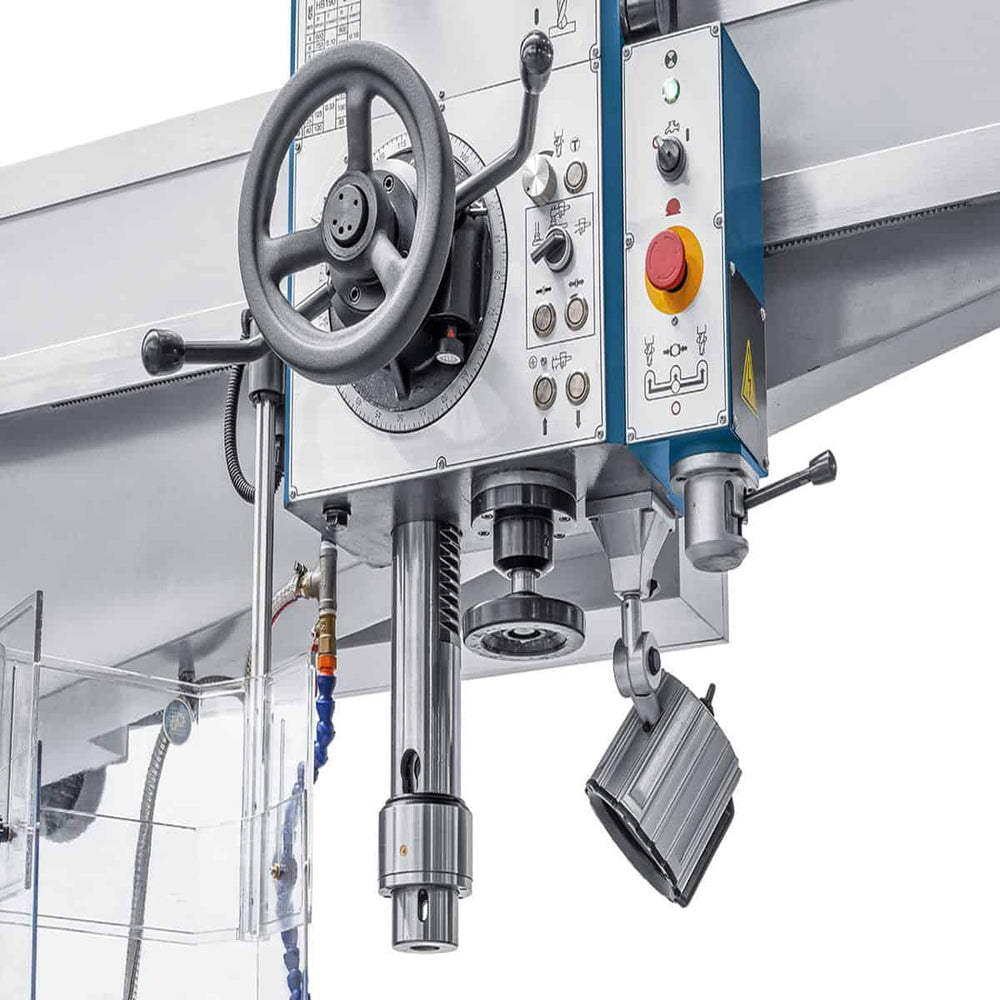

Višinsko nastavljiv zaščitni pokrov
Komplet orodja

Logistika

Dostava v Bernardo: 5–9 delovnih dni (7 dni na jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Pogosto zastavljena vprašanja

Kaj je radialni vrtalnik in kdaj je uporaben v primerjavi z vrtalnim strojem?

Pri vrtalnem stroju se obdelovanec premika, da centrira sveder na luknjo. Pri radialnem vrtalniku se premika vreteno: radialna roka se premika vzdolž stebra (višina) in vrti okoli njega (kot), s čimer se vreteno na fiksnih, težkih obdelovancih, ki jih je težko premikati, postavi točno nad točko vrtanja. Je izbira za velike obdelovance, obdelavo kovin in strojno obdelavo na vnaprej sestavljenih strojih.

Ali je radialna roka motorizirana ali ročna?

Odvisno od modela. Osnovne različice serije RD imajo ročno premikanje roke z vijačno blokado. Različice NC ali Vario imajo lahko motorizirano os Z. Preverite specifikacije modela v tehnični tabeli.

Čemu služi vrtenje vretena v desno/levo (R/L)?

Vrtenje v levo (L) omogoča uporabo levičarskih rezalnikov in odvijanje levičarskih vijakov. Uporabno je tudi za ročna navojna dela, kjer se izmenjujejo gibi naprej (desno) in nazaj (levo), da se odreže ostružek.

So na voljo rezervni deli in servis?

Originalni rezervni deli Bernardo so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.

Koliko prostora je potrebno za namestitev?

Polimer vrtenja roke določa minimalno območje delovanja. Na vseh straneh stebra pustite prazen prostor, enak polmeru roke. Za stroje nad 500 kg se za potrebno opremo za razkladanje obrnite na Krollit.
