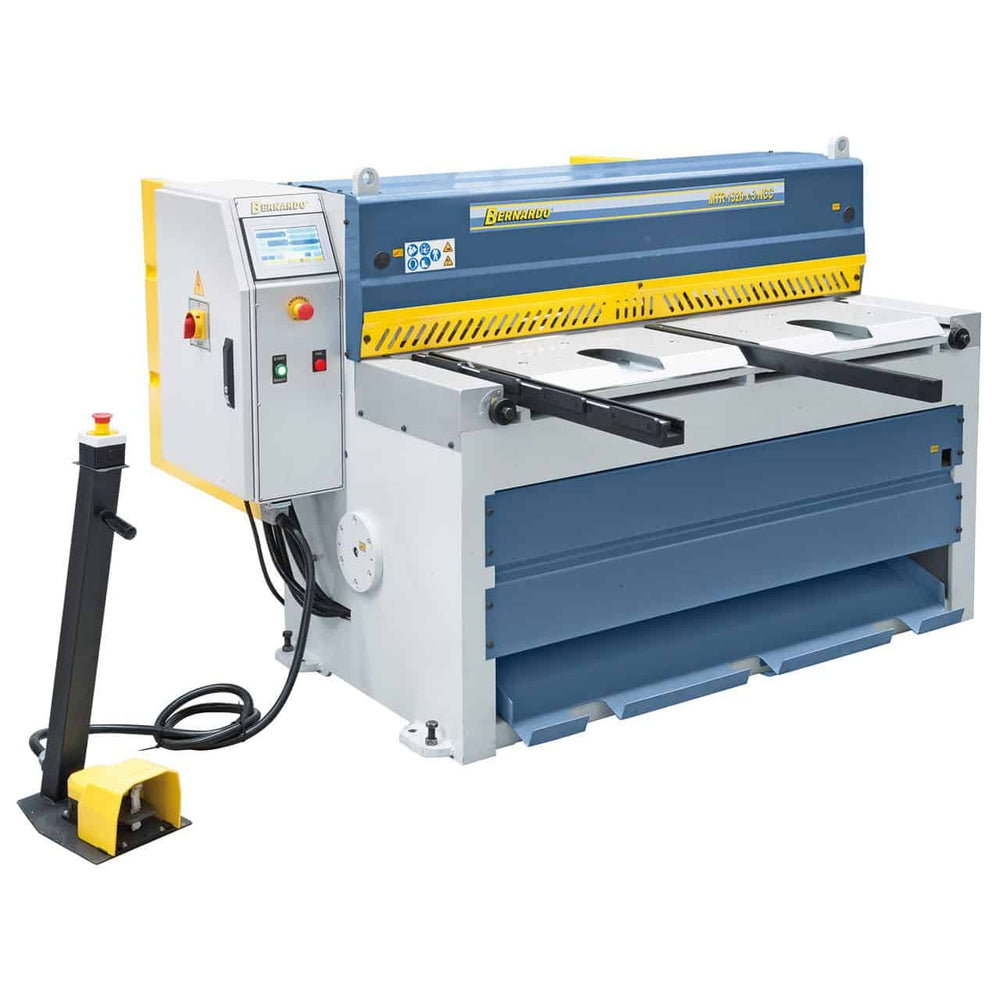

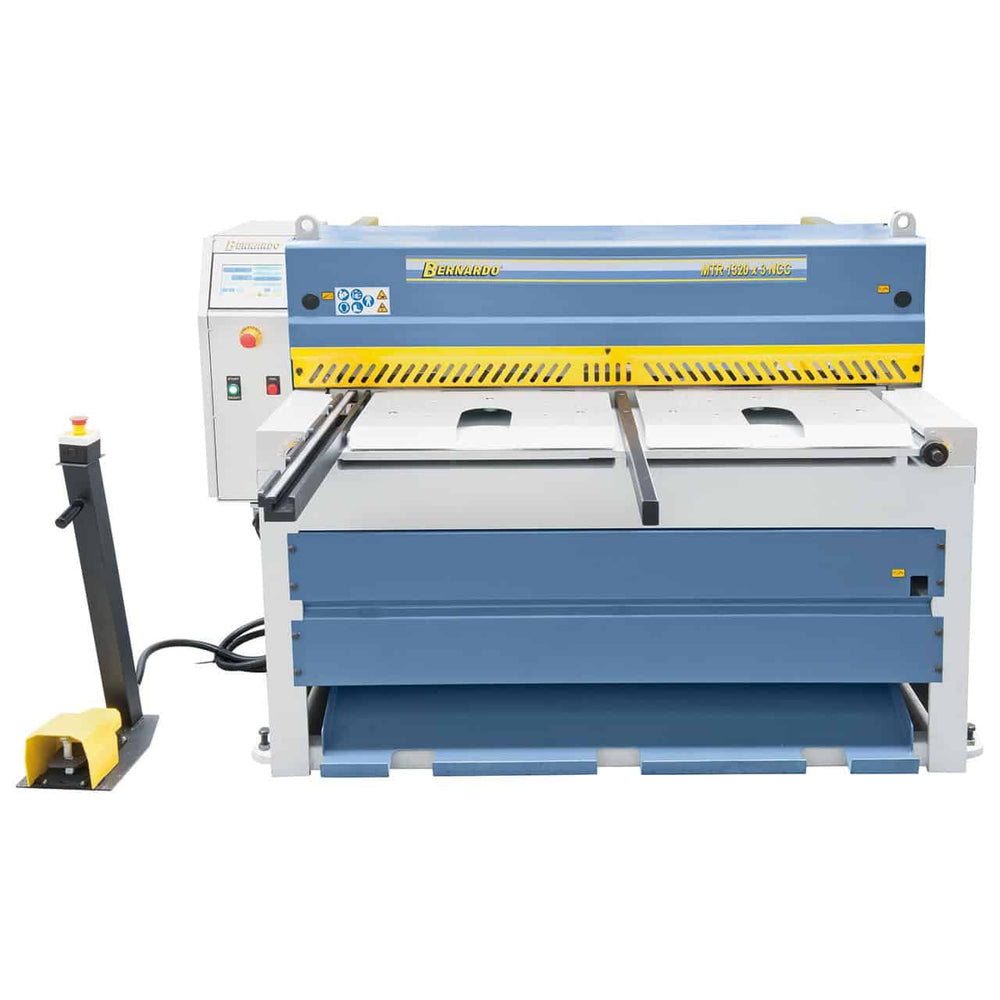

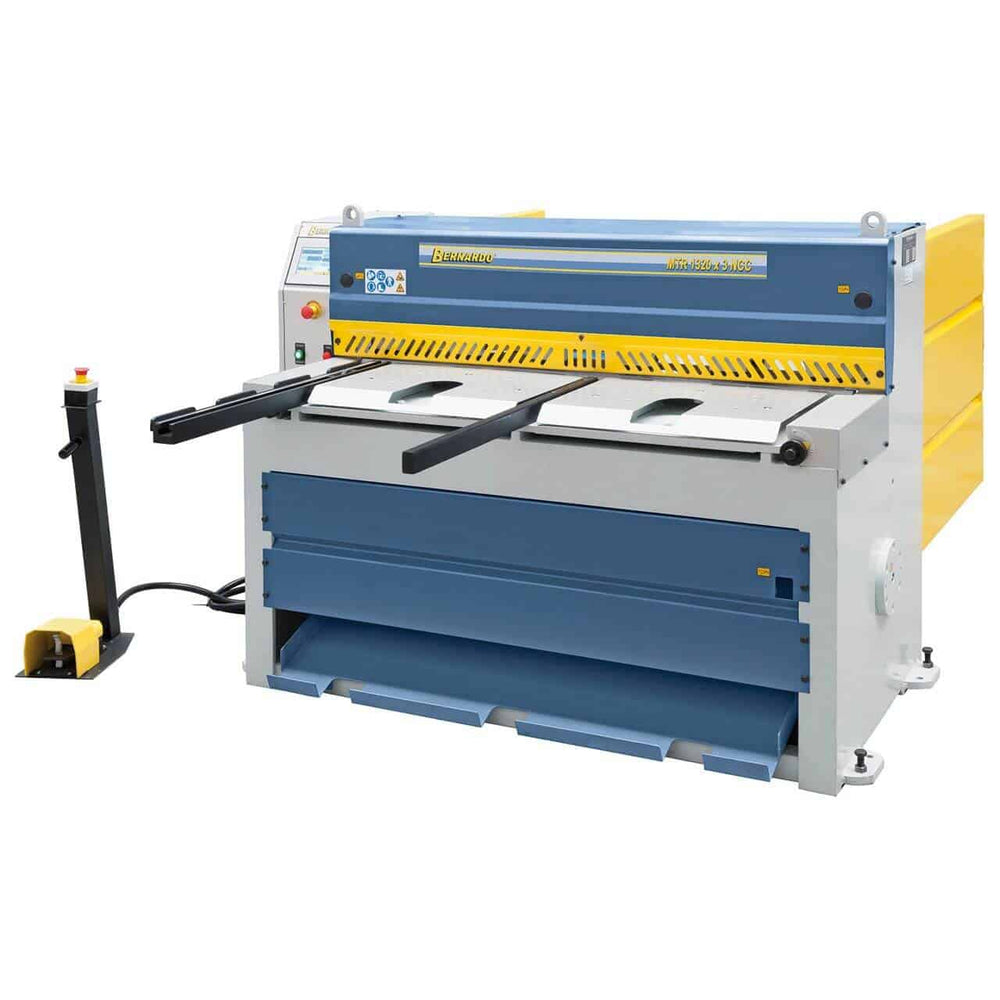

Bernardo MTR 1360 x 3 mm NCC – Motorizirane giljotinske škarje s pnevmatskim sistemom za podporo pločevine
Bernardo MTR 1360 x 3 mm NCC so motorizirane giljotinske škarje najnovejše generacije, zasnovane za natančno in učinkovito rezanje jeklenih, aluminijastih, bakrenih in medeninastih pločevin debeline do 3 mm (400 N/mm²). Z dolžino reza 1320 mm in kotom rezanja 2°30' zagotavljajo čiste površine brez robov zaradi dvostranskega zgornjega in spodnjega rezila iz visokokakovostnega jekla. Opremljene so z Fujijevim upravljanjem na dotik, motoriziranim NC zadnjim omejevalnikom z recirkulacijskimi krogličnimi vijaki in pnevmatskim sistemom za podporo pločevine, kar zagotavlja hitrost, natančnost in udobje pri uporabi. Miza z integriranimi valjčki, stransko ravnilo z merilom in možnostjo integracije dodatne naprave za kotno rezanje povečujejo vsestranskost. Z motorjem z močjo 3,0 kW, 31 hodi/min in težo 1300 kg so MTR 1360 x 3 mm NCC kompaktne, varne in visokozmogljive industrijske škarje.
Glavne značilnosti:
Dolžina reza 1320 mm za industrijsko uporabo
Zmogljivost rezanja do 3 mm (jeklo 400 N/mm²)

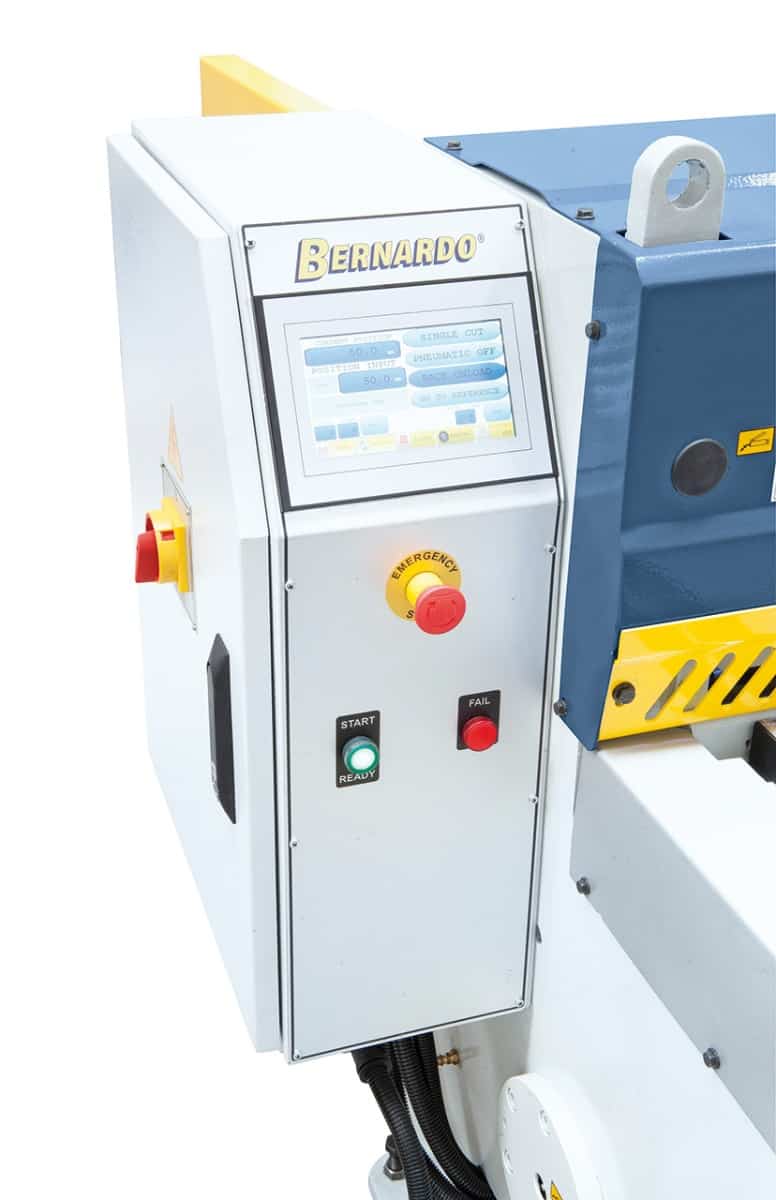

Krmiljenje Fuji z integriranim zaslonom na dotik za intuitivno upravljanje
Motorizirana NC zadnja zaustavitev z recirkulacijskimi krogličnimi vijaki
Pnevmatski sistem za podporo pločevine za tanke pločevine
Zgornje in spodnje rezilo z dvojnimi rezalnimi robovi iz kaljenega jekla
Miza z integriranimi valji in sprednjimi oporami za velike pločevine
Osvetlitev linije reza s silhueto za večjo natančnost
Varnostne fotocelice in pedal z zasilno zaustavitvijo
Možna integracija rezalne naprave Kot
Tehnične lastnosti Specifikacije
| Specifikacija |
Vrednost |
| Znamka |
Bernardo |
| Model |
MTR 1360 x 3 mm NCC |
| Tip |
Motorizirane giljotinske škarje z NC in pnevmatsko podporo |
| Dolžina reza |
1320 mm |
| Maks. debelina Pločevina* |
3 mm |
| Kot rezanja |
2°30’ |
| Hibov na minuto |
31 |
| Delovna višina |
810 mm |
| Zadnji omejevalnik |
0 – 750 mm (motorizirani NC) |
| Širina mize |
390 mm |
| Moč motorja |
3,0 kW |
| Dimenzije (D x Š) x V) |
1860 x 2200 x 1280 mm |
| Teža |
1300 kg |
| *Osnovni material |
400 N/mm² |
Standardna oprema
Giljotinske škarje Bernardo MTR 1360 x 3 mm NCC
Nastavitev odmika sprednjega rezila
Osvetlitev linije reza
Motorizirani zadnji merilnik NC

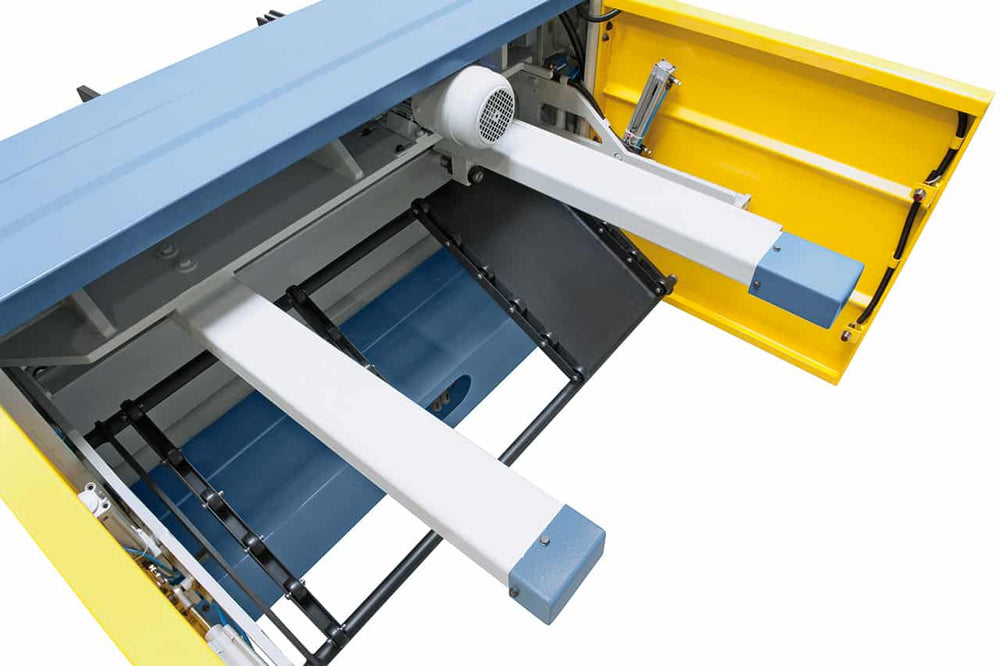

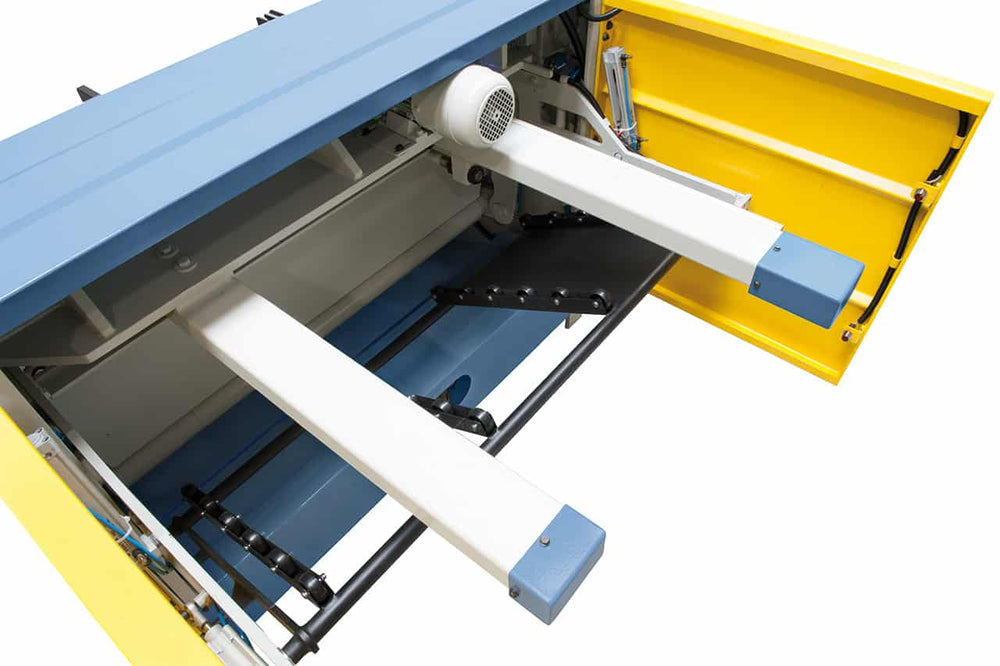

Pnevmatski sistem za podporo pločevine
Sprednja podpora pločevine
Miza z integriranimi valjčki

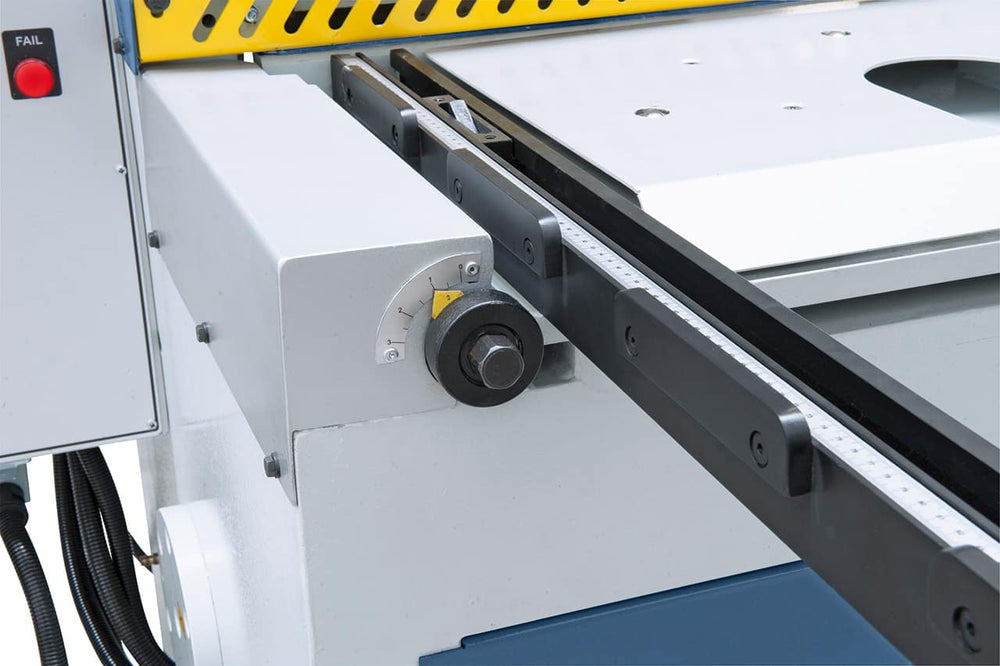

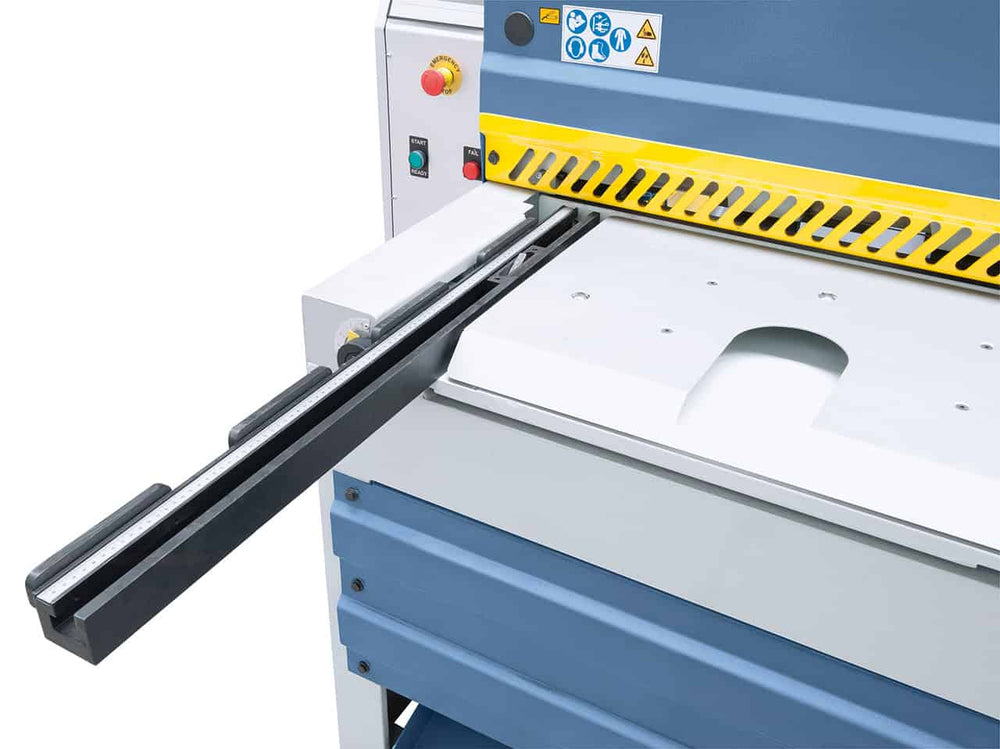

Stransko ravnilo z merilom
Upravljalna plošča Fuji na dotik Zaslon

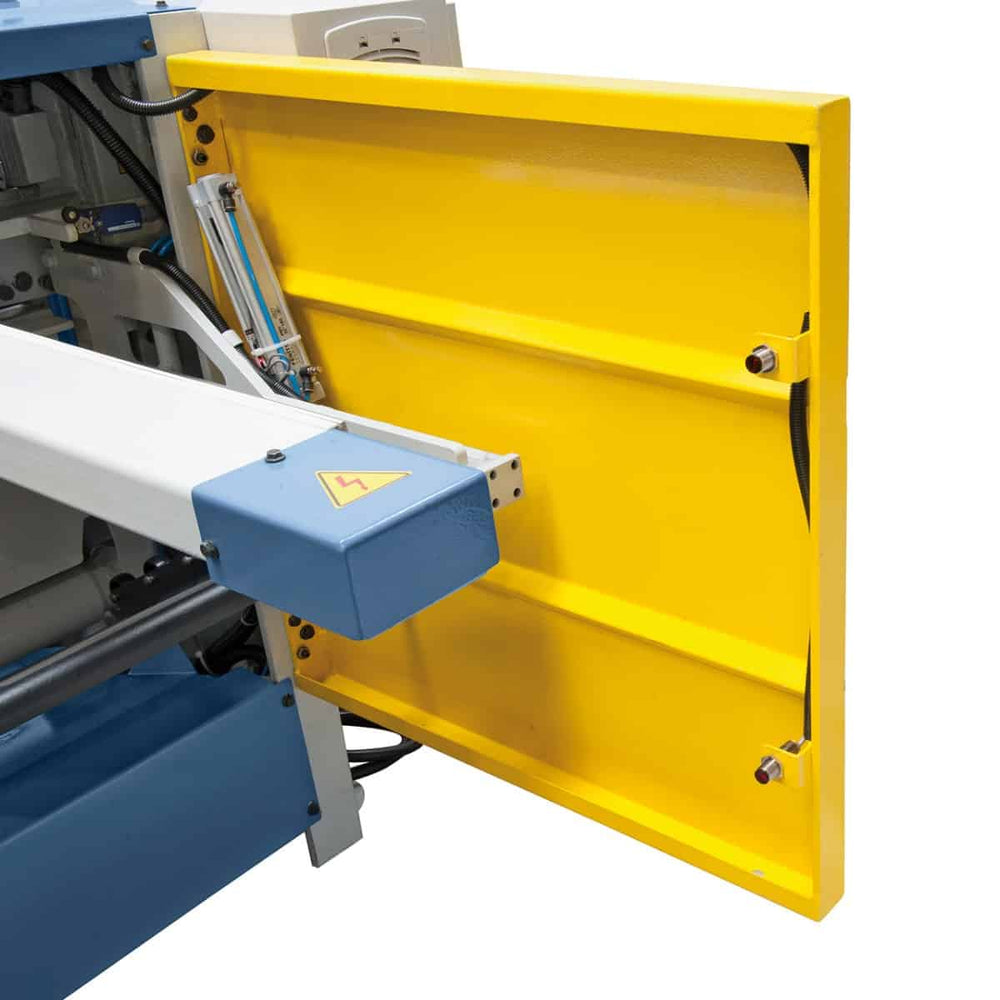

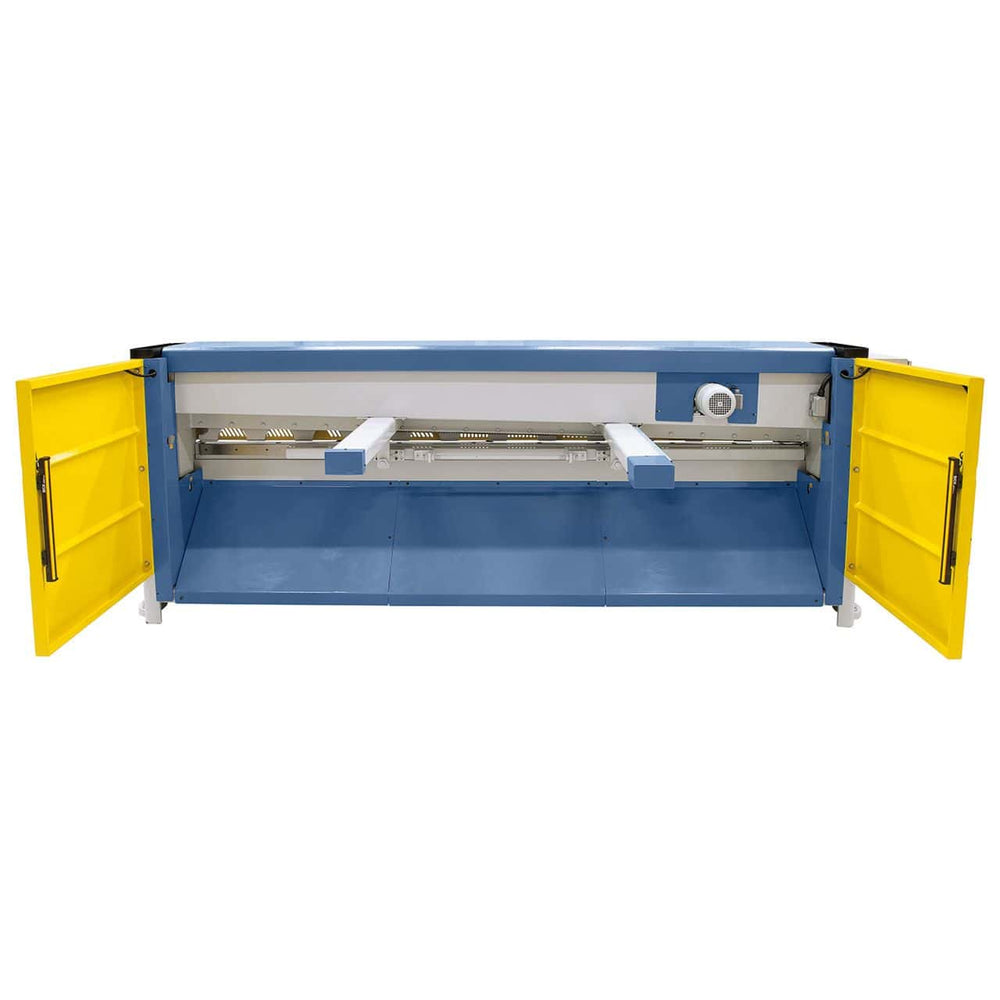

Zadnja zaščita s fotocelicami
Pedal za izklop v sili
Orodje Jeklena rezila
Logistika
Dostava v Bernardo: 5–9 delovnih dni (7 dni na jug). Na voljo so originalni rezervni deli, dostava pa traja 3–5 delovnih dni. Na voljo je podpora strankam v italijanščini.
Pogosto zastavljena vprašanja
Kakšna je razlika med serijami MTA, MTE in MTR?
MTA: Ročni okvir brez NC motorizacije, za maloserijsko obrtniško proizvodnjo. MTE: Motoriziran z NC, standardni elektrovarjeni okvir. MTR: Motoriziran z NC in pnevmatsko oporo za pločevino za lažje pozicioniranje težkih pločevin ali dolgih formatov. Izbira je odvisna od obsega proizvodnje in velikosti pločevine, ki se obdeluje.
Kakšna je največja debelina nerjavečega jekla s strižnim strojem Bernardo MTR 1360 x 3 mm NCC?
Nazivna debelina 3 mm se nanaša na jeklo S235 (400 N/mm²). Pri nerjavnem jeklu AISI 304 (600 N/mm²) se nosilnost zmanjša za 30–40 % (približno 2,0 mm). Za specifične materiale visoke trdnosti se vedno posvetujte s podjetjem Krollit.
Ali so rezila reverzibilna?
Da. Rezila strižnikov imajo 4 rezalne robove: ko se en rob obrabi, se rezilo zavrti in izpostavi naslednji rezalni rob. Na voljo so originalna nadomestna rezila Bernardo z dostavo v 3–5 delovnih dneh.
Ali so podpora in rezervni deli na voljo v italijanščini?
Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.
Koliko prostora je potrebno za namestitev?
Za ravnanje s pločevino je pred in za strojem potreben prosti prostor, ki je vsaj enak dolžini reza (1360 mm). Za specifikacije teže in potrebno opremo za razkladanje se posvetujte s podjetjem Krollit.
