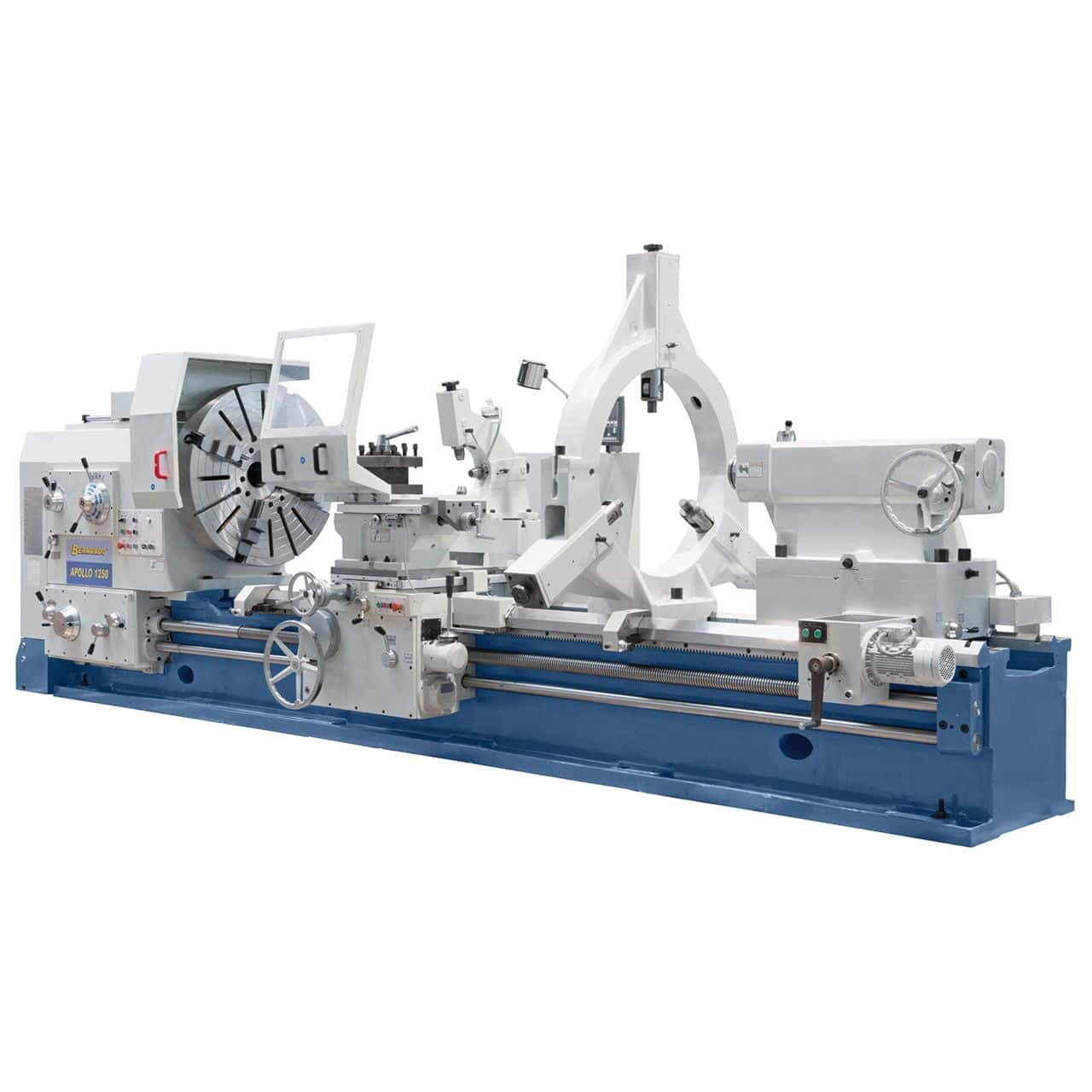

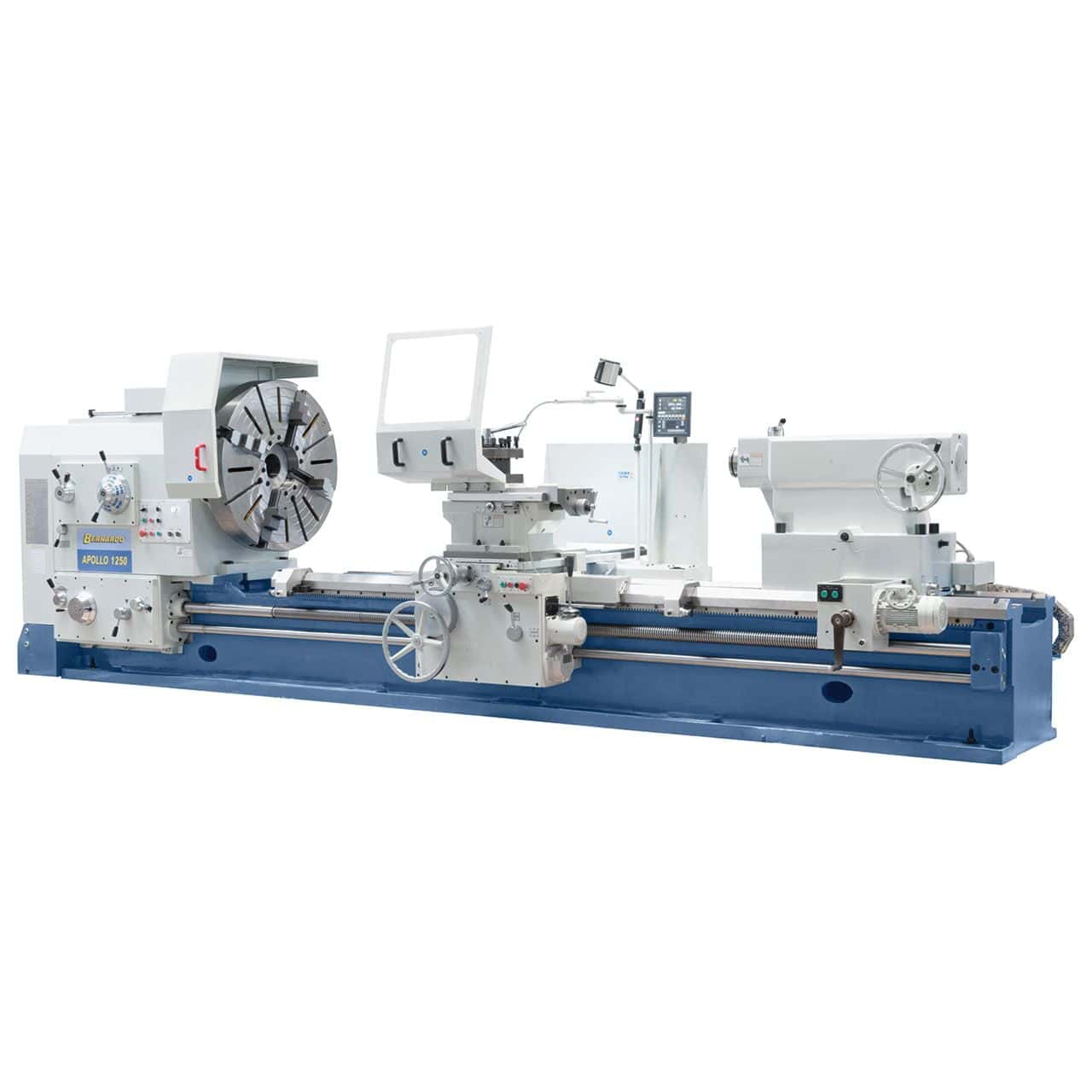

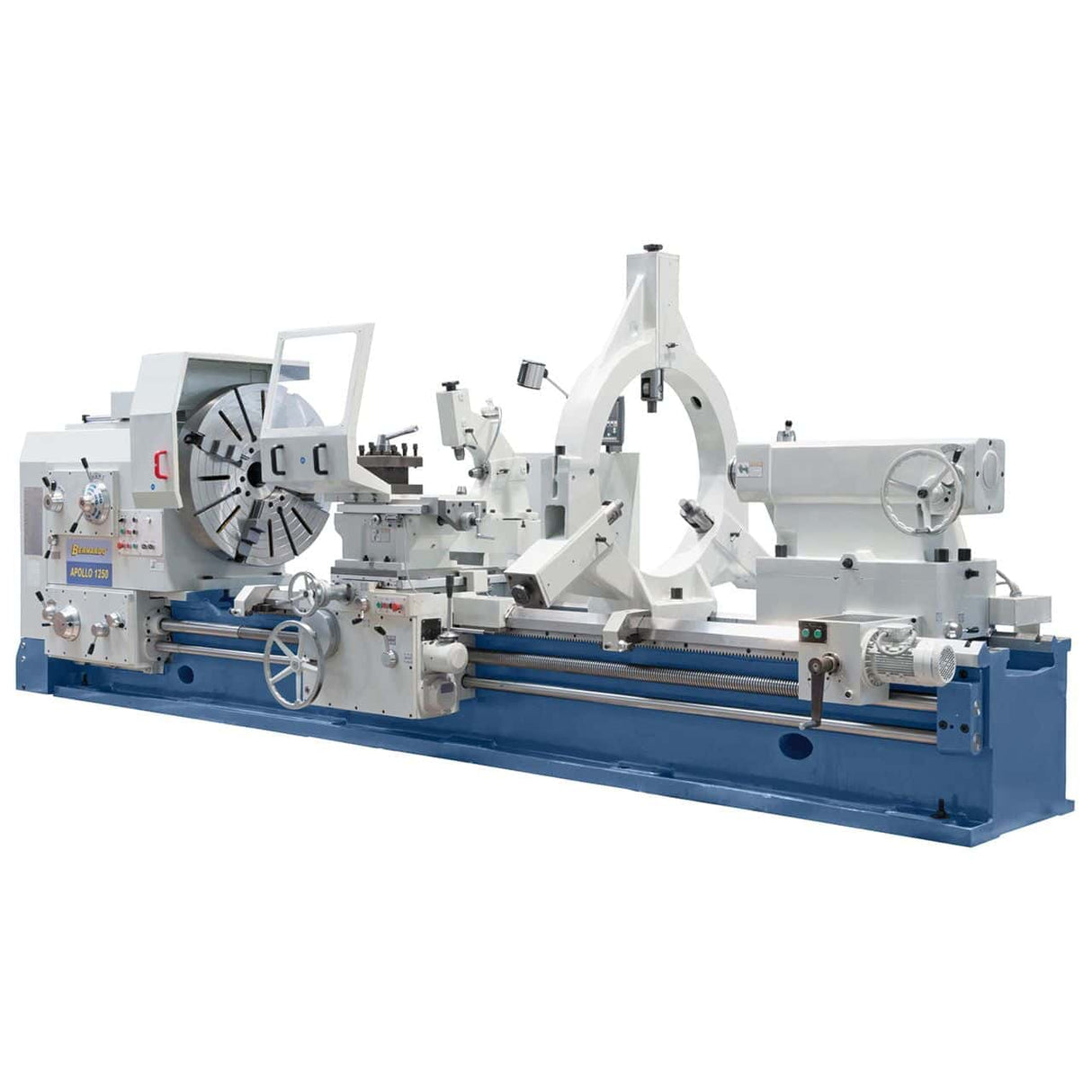

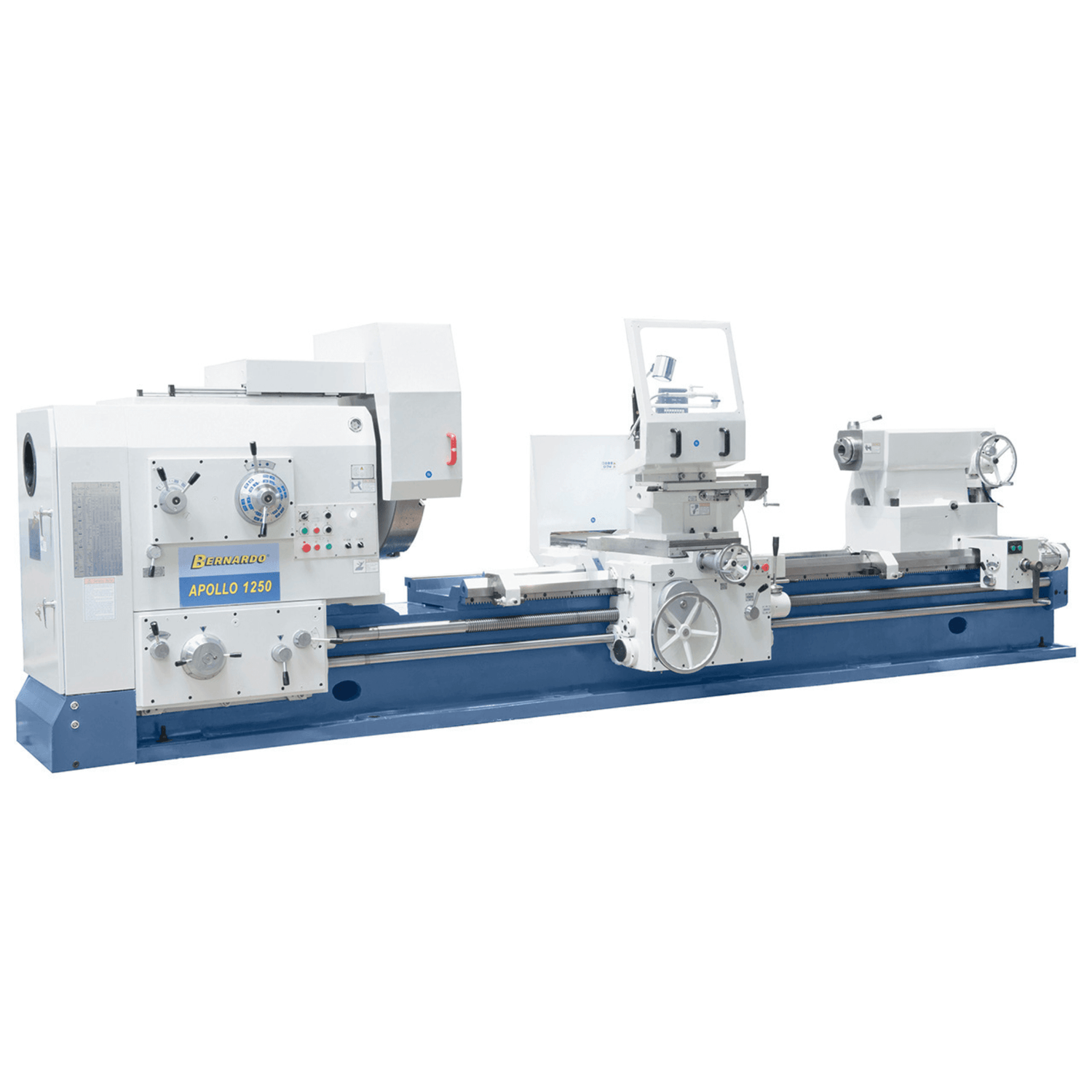

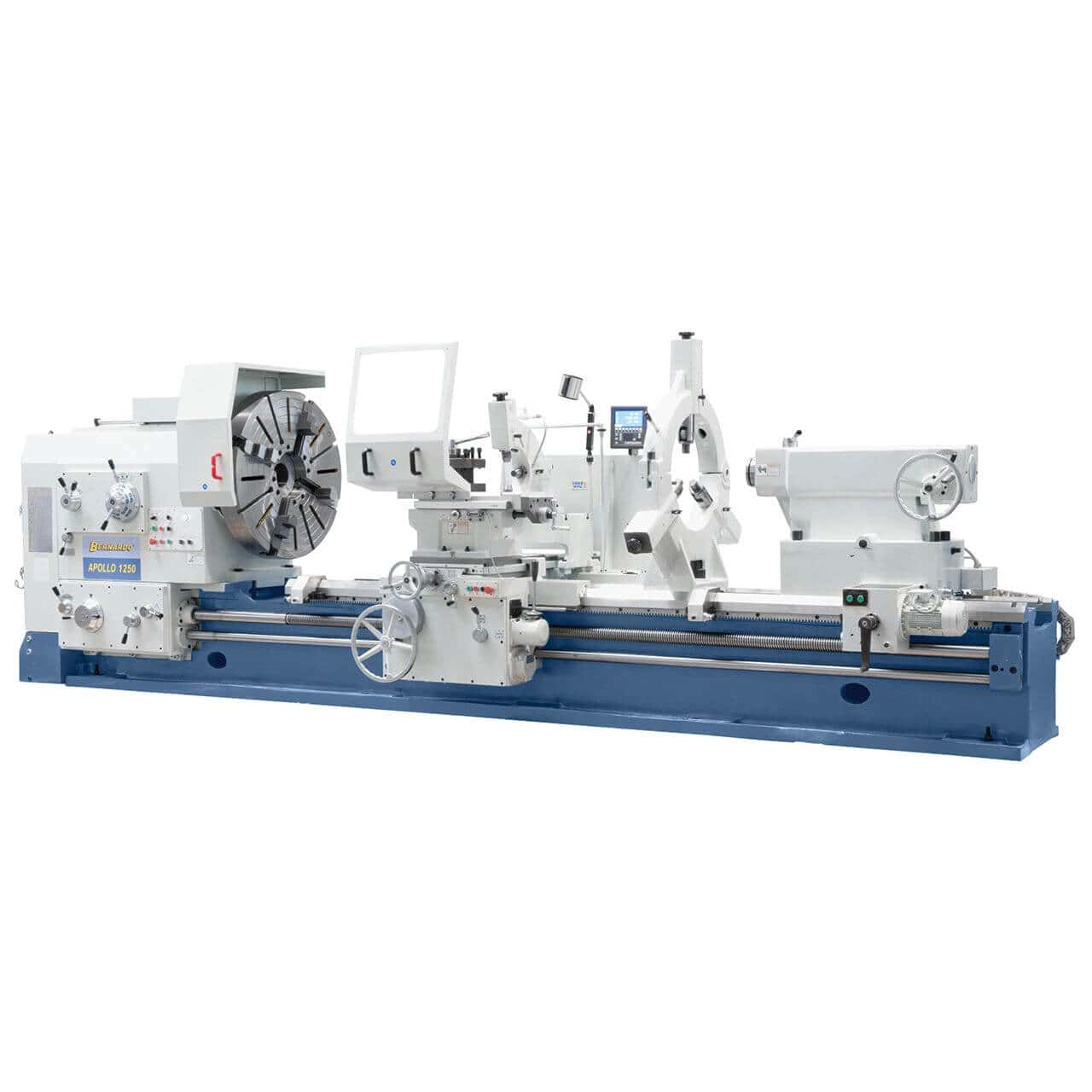

Bernardo Tornio Apollo 1250 x 1500 con visualizzatore digitale a 3 assi
Il Bernardo Apollo 1250 x 1500 ĆØ un tornio parallelo pesante, compatto ma estremamente potente, progettato per lavorazioni industriali su pezzi di grandi dimensioni fino a 6.000 kg. Con una distanza tra le punte di 1500 mm e un diametro tornibile sul banco di 1250 mm, offre il giusto equilibrio tra capacitĆ e ingombro macchina.
Il visualizzatore digitale a 3 assi ES-12 V incluso garantisce precisione operativa, riducendo i tempi di setup e aumentando lāefficienza di lavorazione. La struttura massiccia in ghisa, le guide temprate e rettificate e la trasmissione con frizione idraulica rendono questo modello affidabile e duraturo, ideale per i settori navale, energetico e meccanico pesante.
ā
Caratteristiche principali
ā¢ Bancale indeformabile e privo di vibrazioni per garantire precisione di tornitura

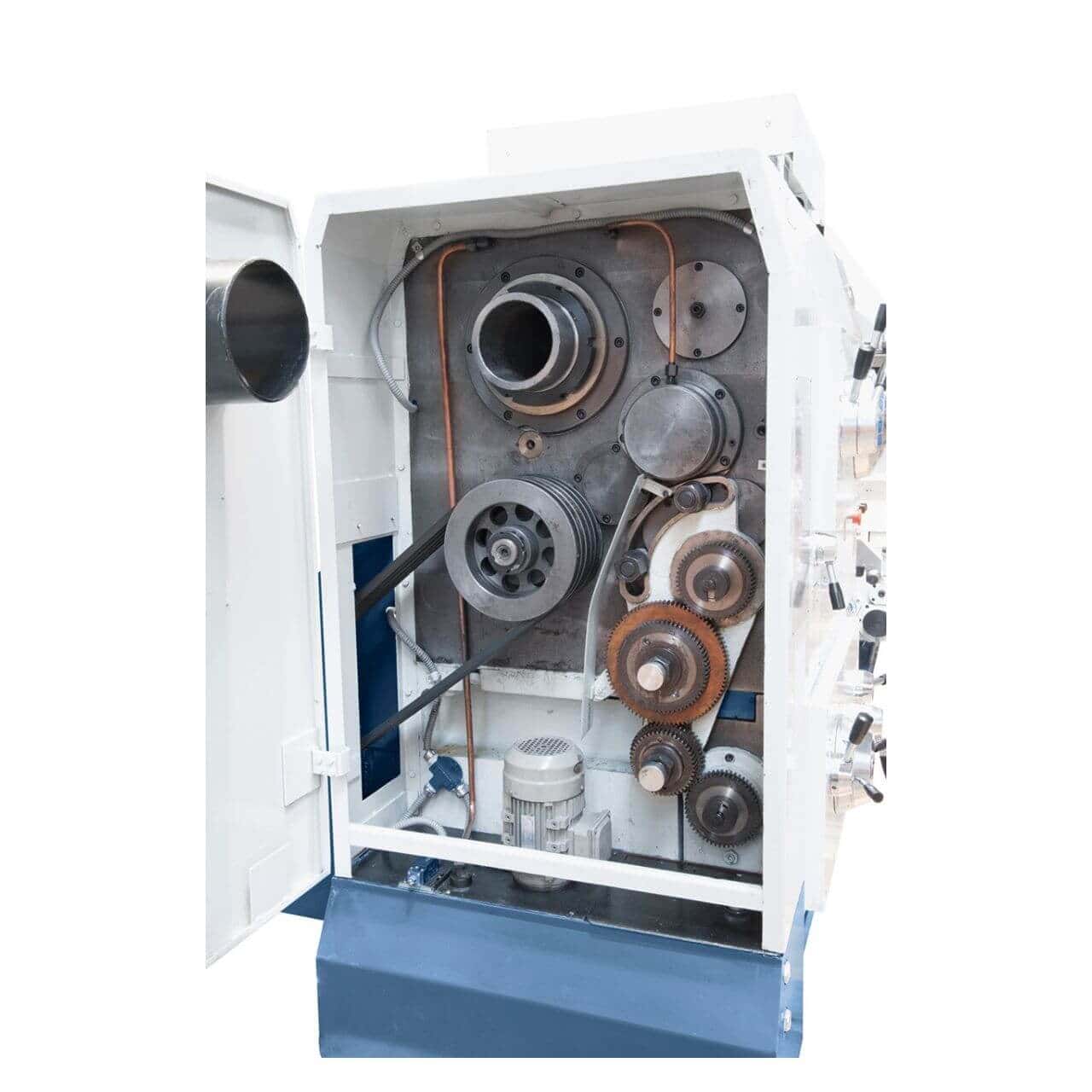

ā¢ Trasmissione tramite albero cardanico con frizione idraulica (avanti/indietro)

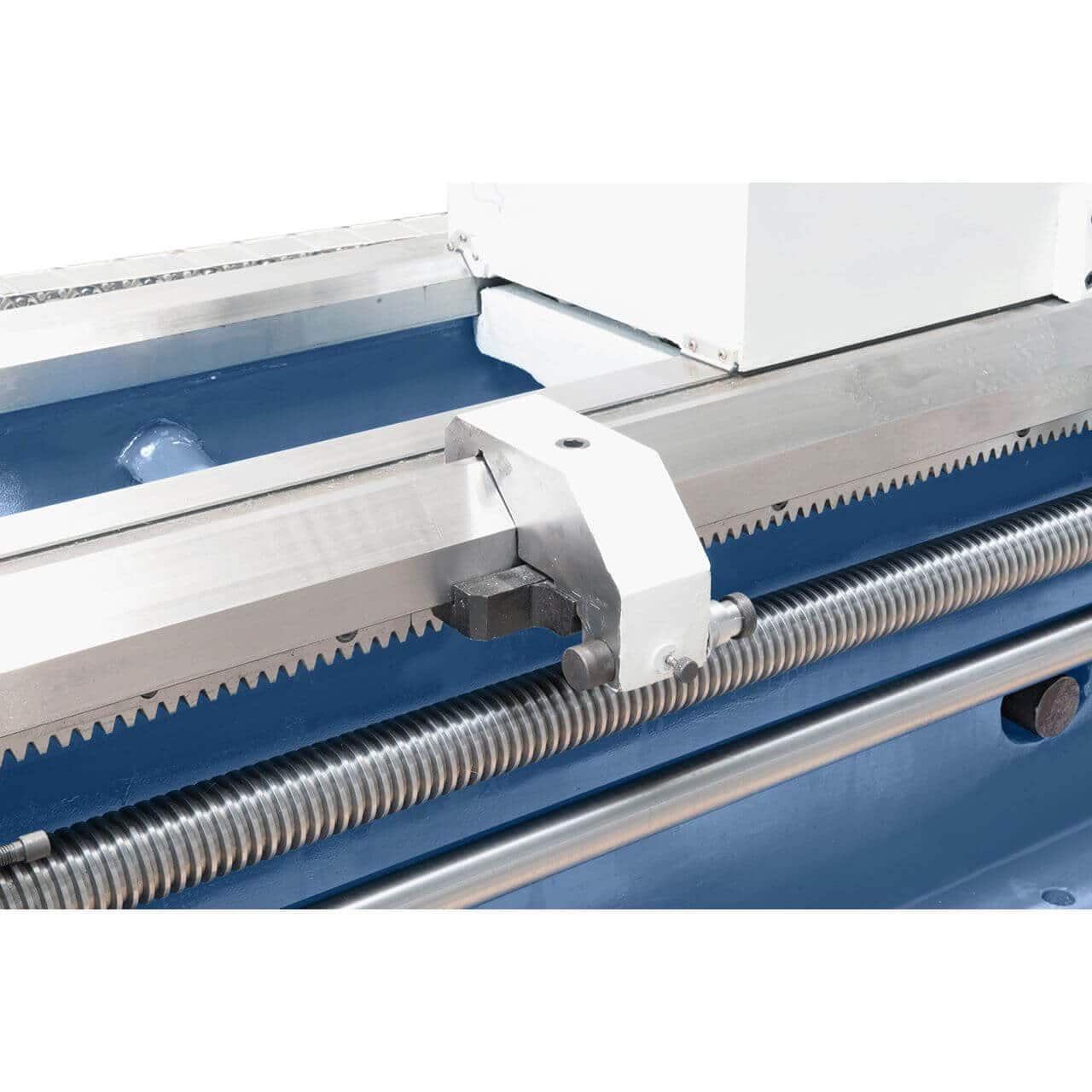

ā¢ Guide di grandi dimensioni temprate a induzione e rettificate

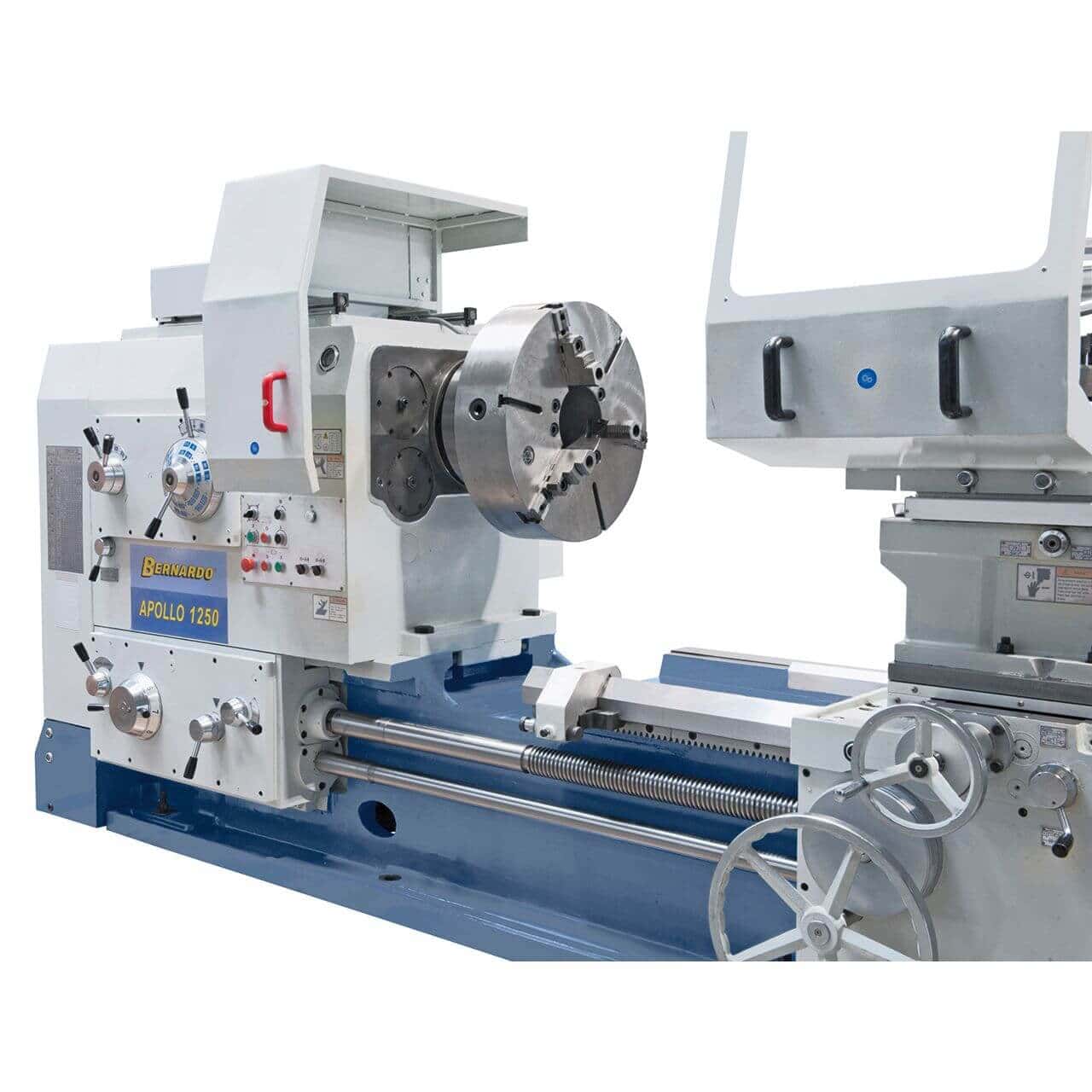

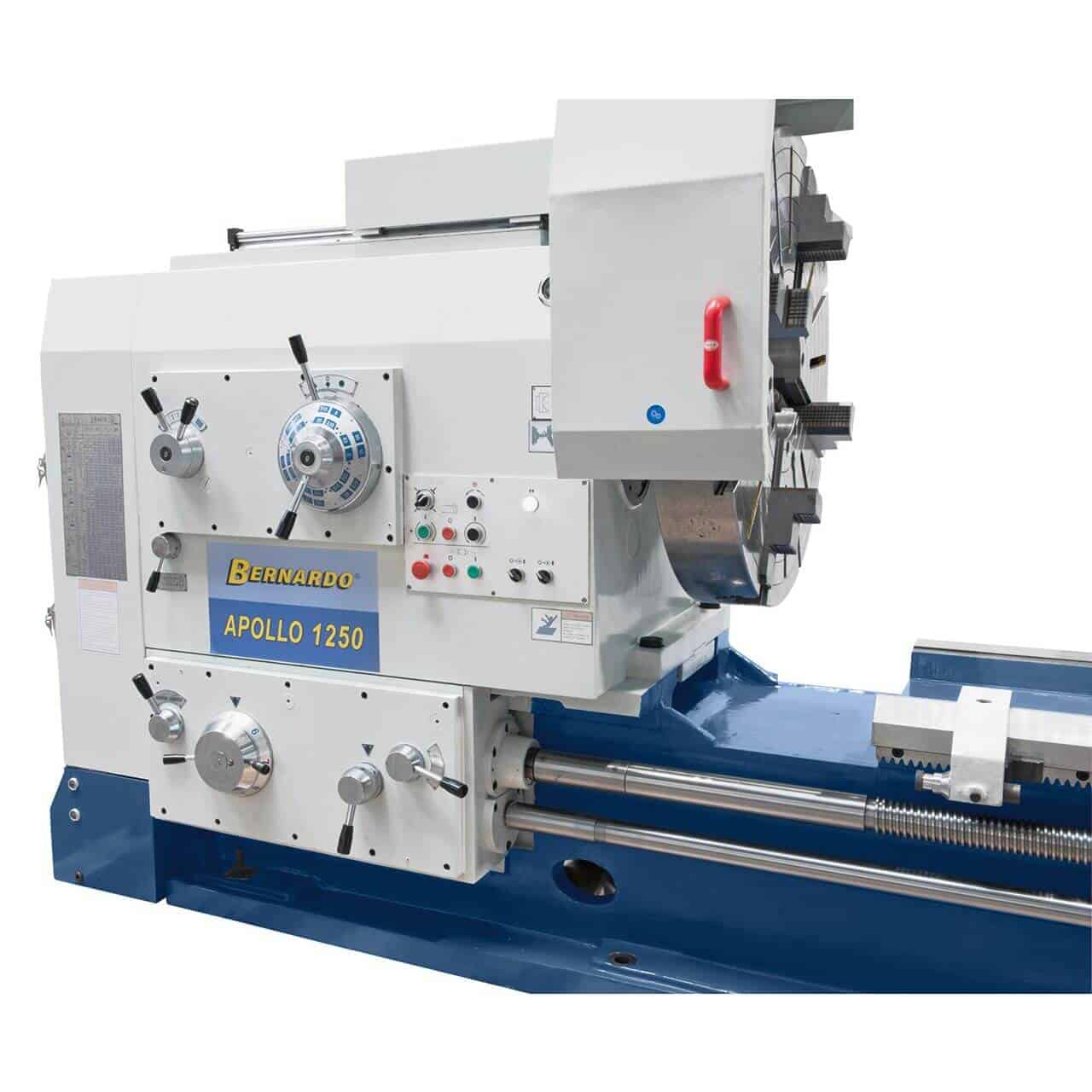

ā¢ Testa in ghisa a pareti spesse per rigiditĆ e stabilitĆ
ā¢ Ingranaggi e alberi temprati e lucidati anche nellāunitĆ di avanzamento
ā¢ Gamma estesa di velocitĆ con 36 rapporti (3,15 ā 400 giri/min)
ā¢ Avviamento dolce del mandrino con accoppiamento meccanico
ā¢ CapacitĆ di lavorazione fino a Ć 1250 mm per lunghezza 1500 mm

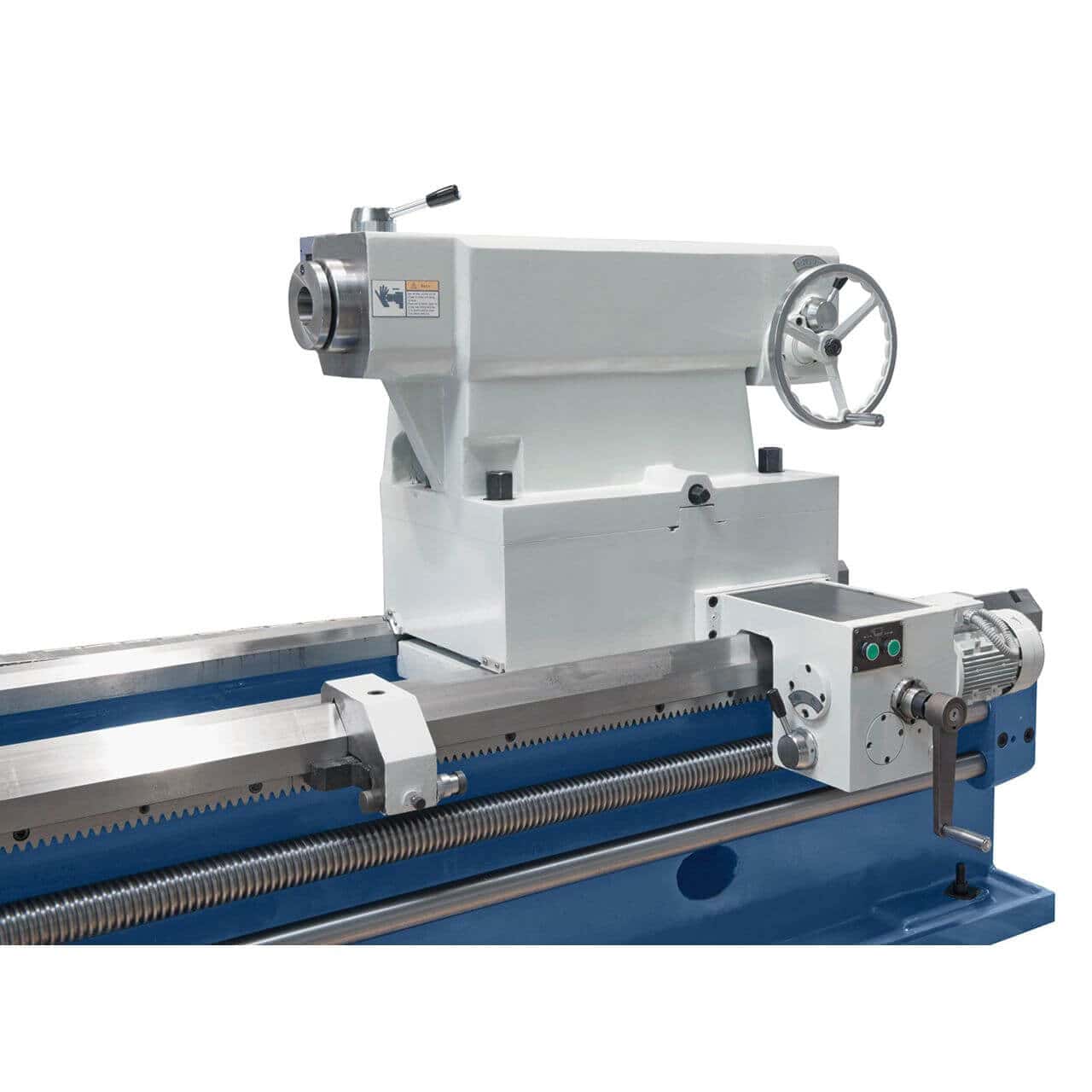

ā¢ Contropunta robusta con canotto da Ć 160 mm e corsa da 300 mm
ā¢ Visualizzatore digitale a 3 assi per controllo preciso delle lavorazioni
š Tabella tecnica
| Caratteristica | Valore |
|---|---|
| Distanza tra le punte | 1500 mm |
| Diametro tornibile sul banco | 1250 mm |
| Diametro tornibile sopra il carrello | 900 mm |
| Corsa asse X | 630 mm |
| Corsa asse Z | 1300 mm |
| Corsa asse Z1 | 300 mm |
| Peso massimo pezzo | 6000 kg |
| Larghezza bancale | 755 mm |
| Inclinazione slitta superiore | Ā± 180Ā° |
| VelocitĆ mandrino (avanti/indietro) | (24) 3,15ā315 / (12) 5ā400 rpm |
| Foro mandrino | 130 mm |
| Attacco mandrino | ISO A2-15 |
| Avanzamenti (X / Z / Z1) | 0,064ā12 / 0,032ā6 / 0,016ā3 mm/giro |
| Avanzamenti rapidi (X / Z) | 1870 / 3740 mm/min |
| Filettature metriche | (45) 1ā120 mm |
| Filettature diametrali | (42) 30ā1/4 DP |
| Filettature modulo | (46) 0,5ā60 mm |
| Filettature Whitworth | (48) 0,5ā60 GPZ |
| Contropunta (cono/Ć) | MT 80 / Ć 160 mm |
| Corsa canotto contropunta | 300 mm |
| Regolazione trasversale contropunta | Ā± 2,5 mm |

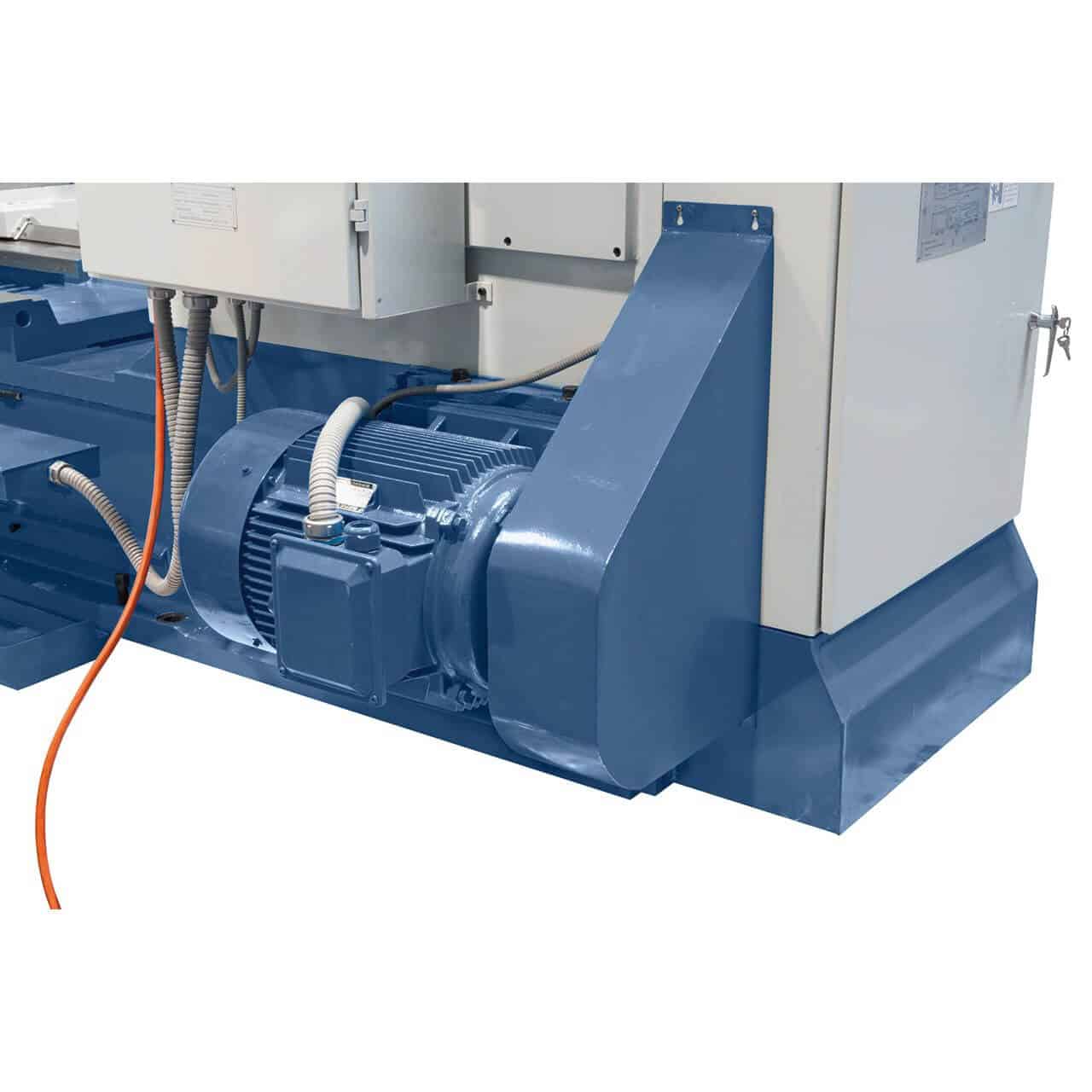

| Potenza motore | 22 kW |
| Dimensioni (L x P x H) | 4,6 x 1,88 x 1,92 m |
| Peso | ca. 10.050 kg |
š¦ Contenuto della confezione

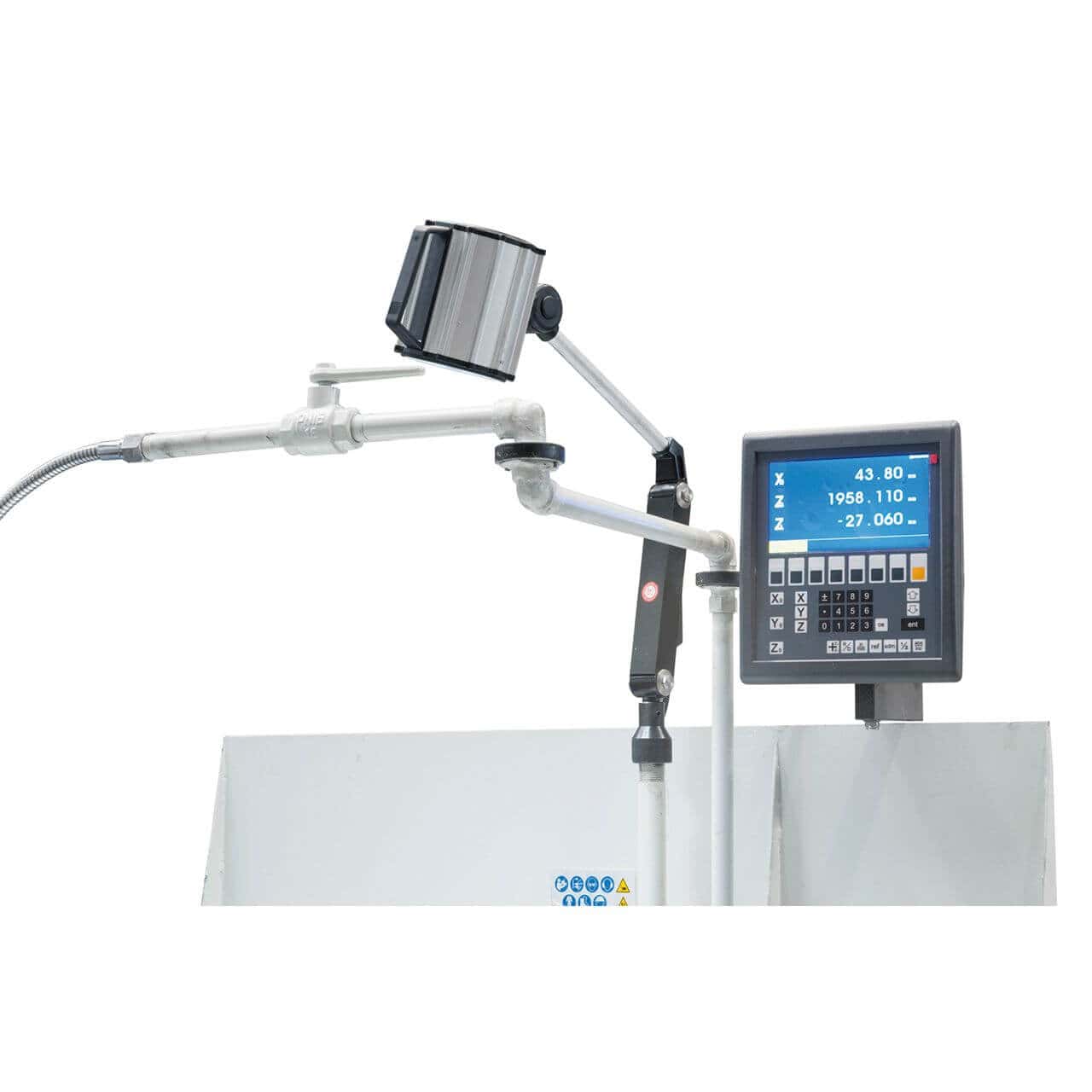

ā¢ Visualizzatore digitale a 3 assi ES-12 V con display LCD

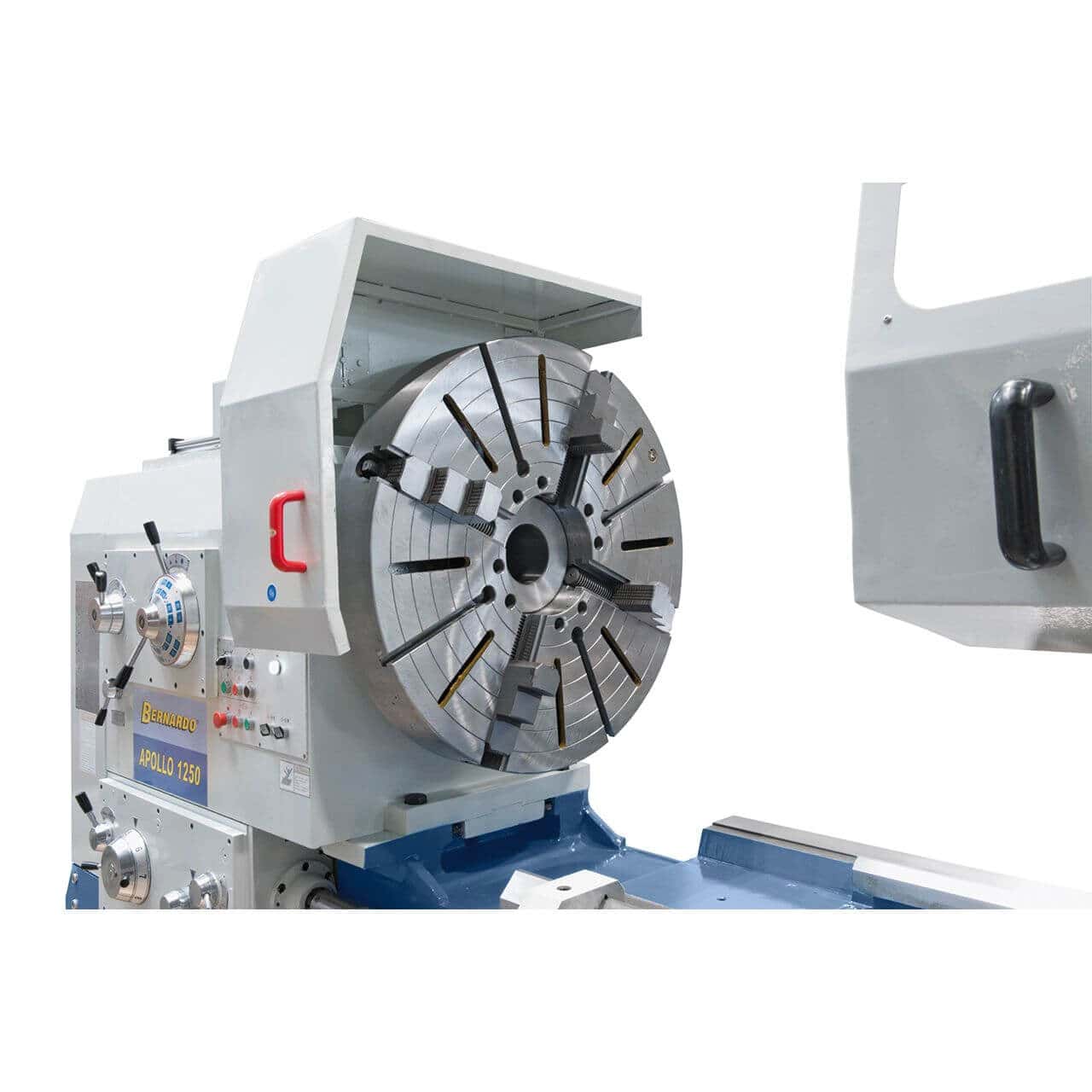

ā¢ Mandrino indipendente Ć 1000 mm

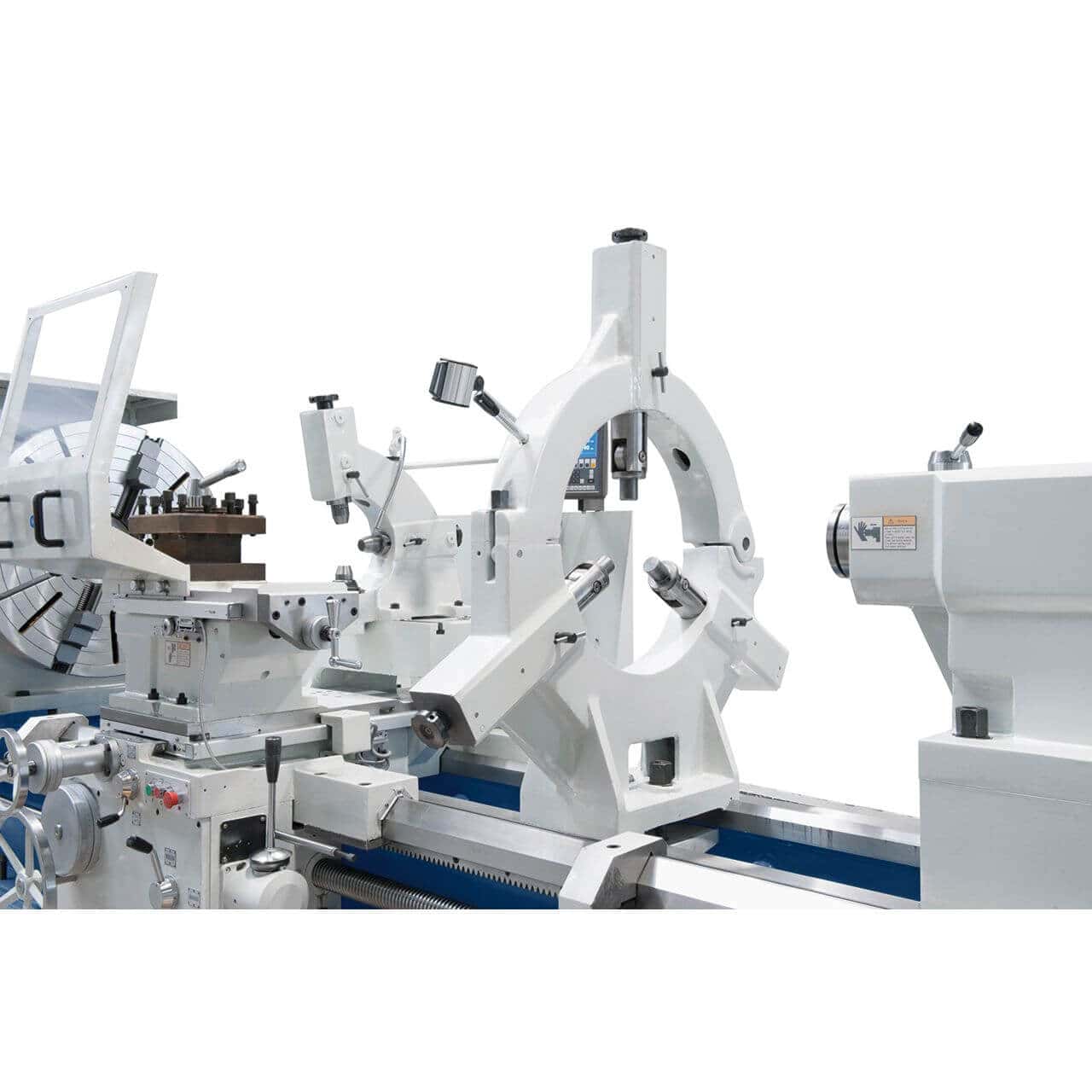

ā¢ Lunetta fissa (passaggio 50ā590 mm)
ā¢ Lunetta mobile (passaggio 50ā220 mm)
ā¢ Contropunte fisse
ā¢ Lubrificazione centralizzata
ā¢ Riempimento iniziale con Shell Tellus 46
ā¢ Torretta portautensili a 4 posizioni
ā¢ Copertura protettiva torretta portautensili
ā¢ Impianto refrigerante
ā¢ Lampada LED macchina
ā¢ Bussola conica Morse
ā¢ Tirafondi di ancoraggio
