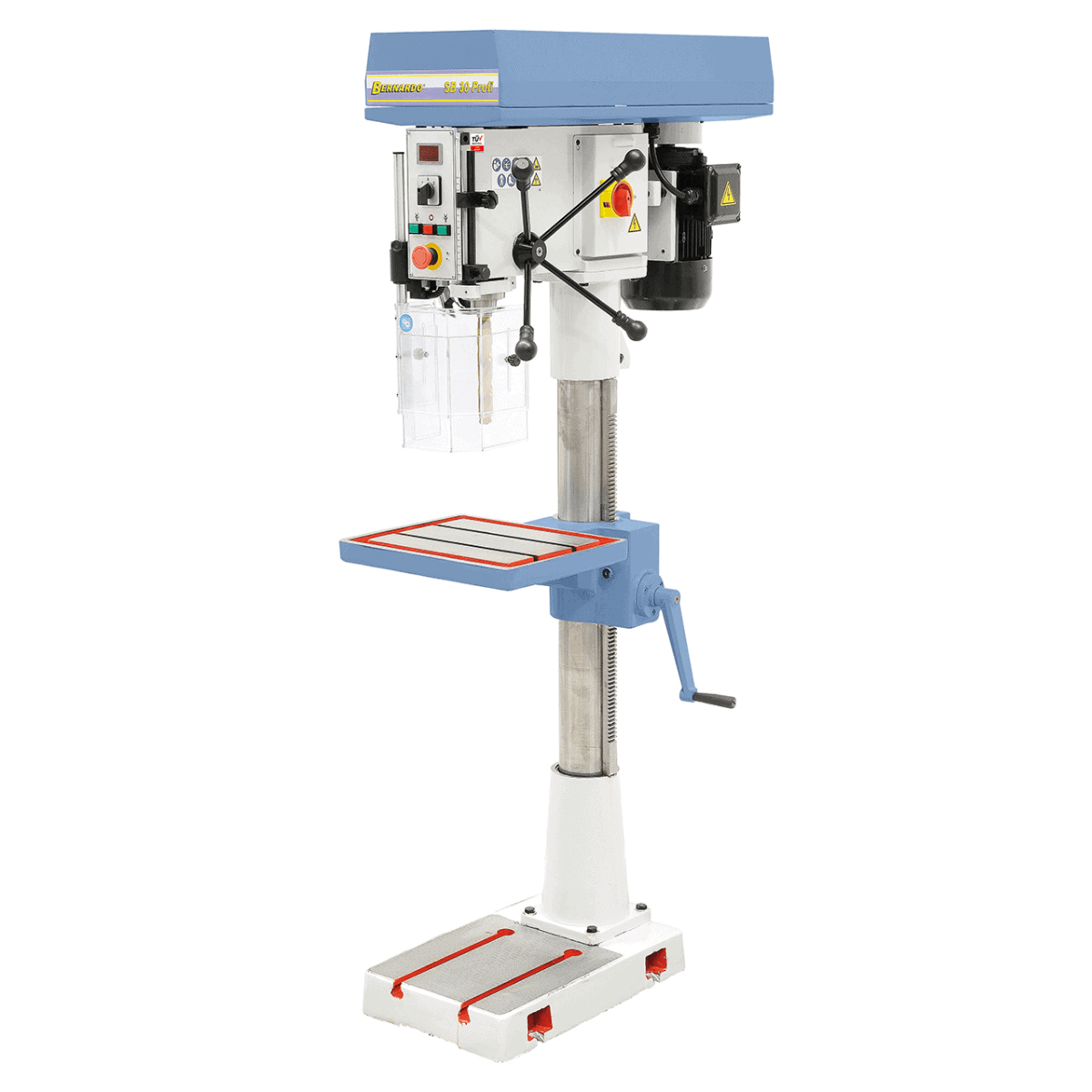

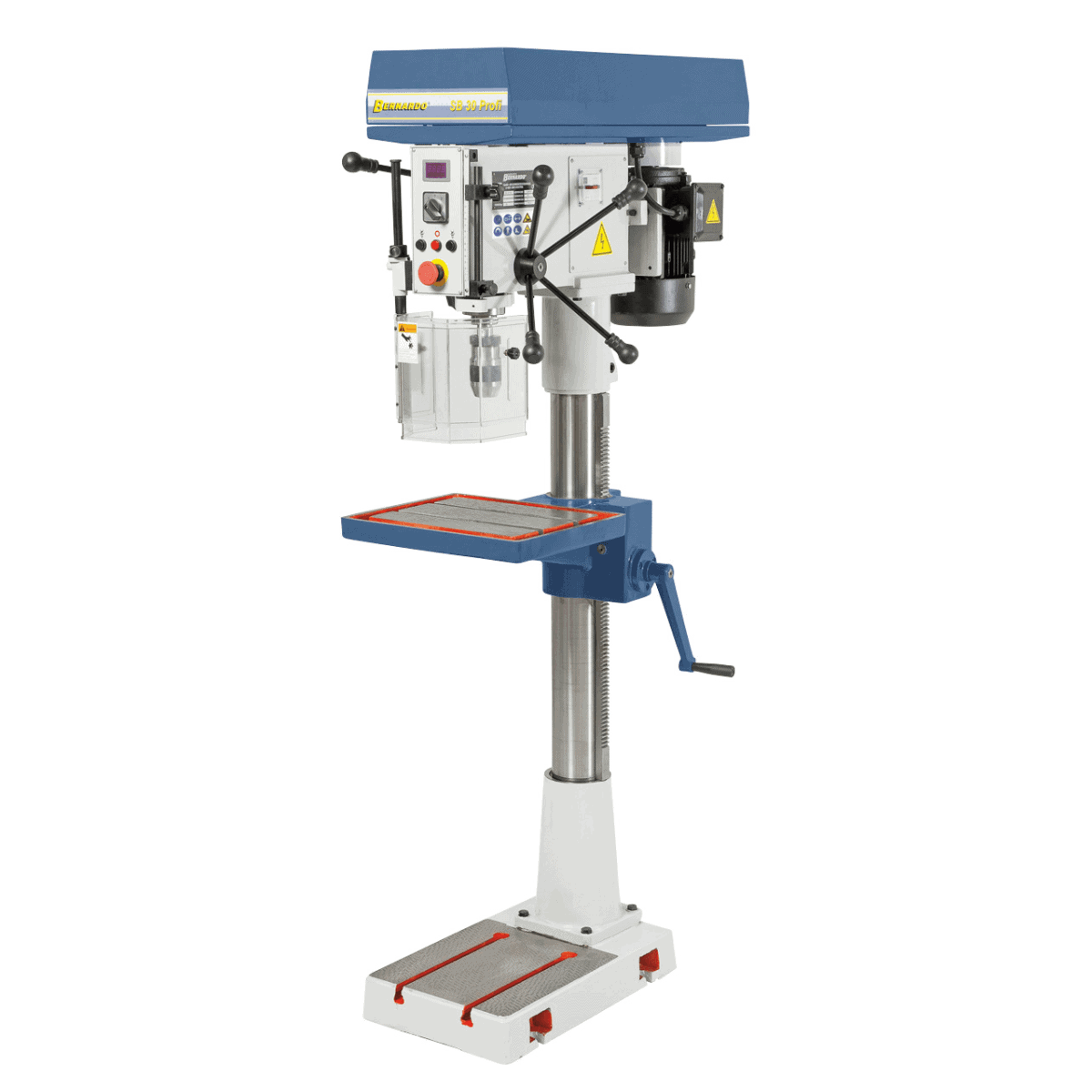

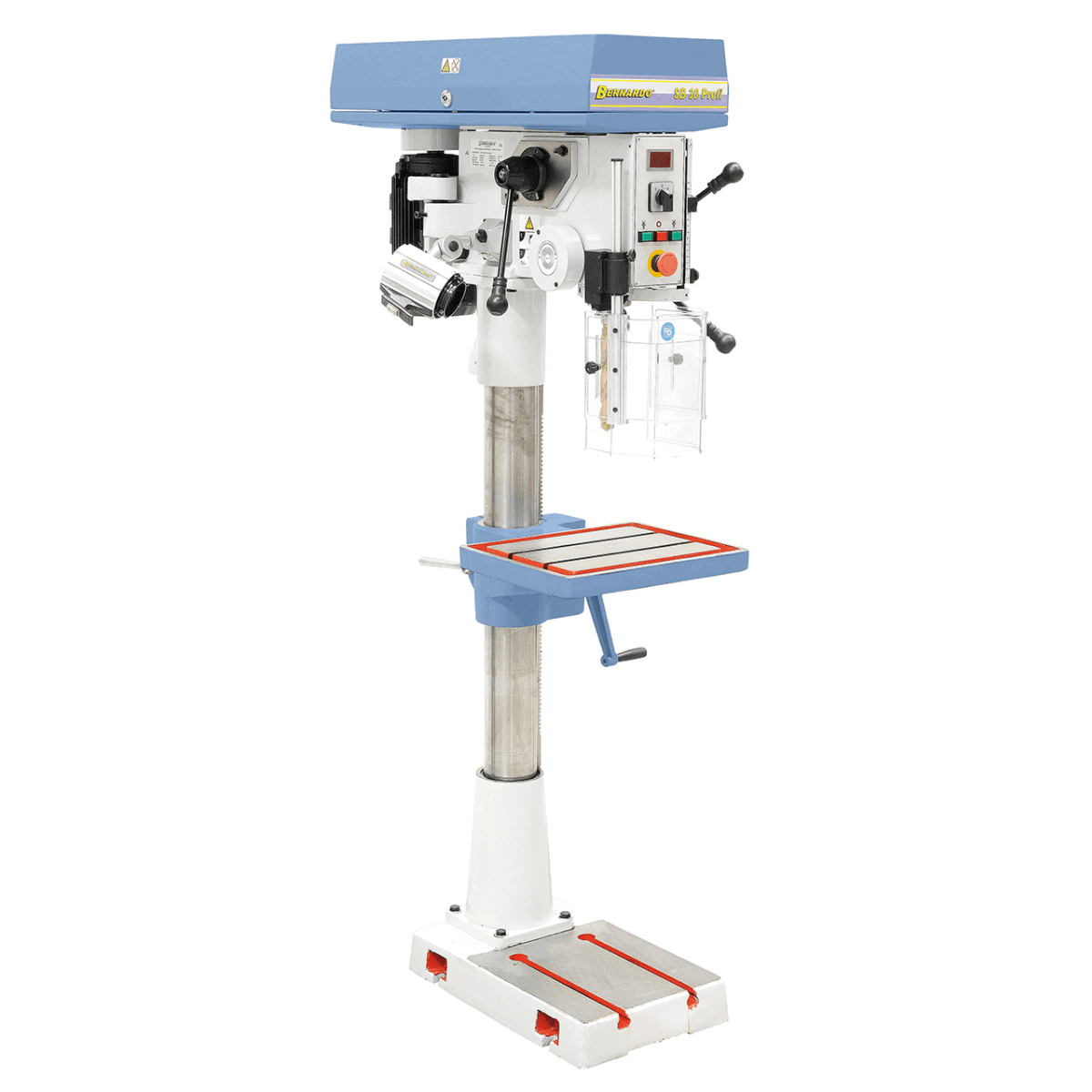

Stebelni vrtalni stroj Bernardo SB 30 Profi je zmogljiv profesionalni stroj za industrijske delavnice, ki lahko vrta v jeklo do Ø 32 mm in ima 2-stopenjski motor za spremenljiv navor. Tehnične lastnosti: Morsejev konusni nastavek MT 3, vpenjalna glava 1–13 mm z vpenjalom B16, brezstopenjsko nastavljiva hitrost vretena od 105 do 1725 vrt/min, zelo stabilen okvir iz sive litine (teža 245 kg), steber Ø 100 mm za togost, miza iz litega železa 400 x 320 mm s 14 mm T-utori, nastavljiva po višini z letvico, podstavek s T-utori za pritrditev obsežnih obdelovancev, vrtenje vretena v smeri urinega kazalca/nasprotni smeri urinega kazalca za navoje, integriran digitalni prikazovalnik hitrosti, LED delovna lučka. 2-stopenjski motor: 0,55 / 0,85 kW (S1) - 0,80 / 1,2 kW (S6) pri 400 V trifazni napetosti, največja razdalja med vretenom in mizo 690 mm, razdalja med vretenom in podnožjem 1180 mm, hod vretena 120 mm. V Italiji distribuira Krollit kot uradni distributer Bernardo od leta 2007.
-
Zmogljivost vrtanja v jeklo: Ø 32 mm
-
Vreteno: 1-13 mm / B 16
-
Morsejev konusni nastavek: MK 3
-

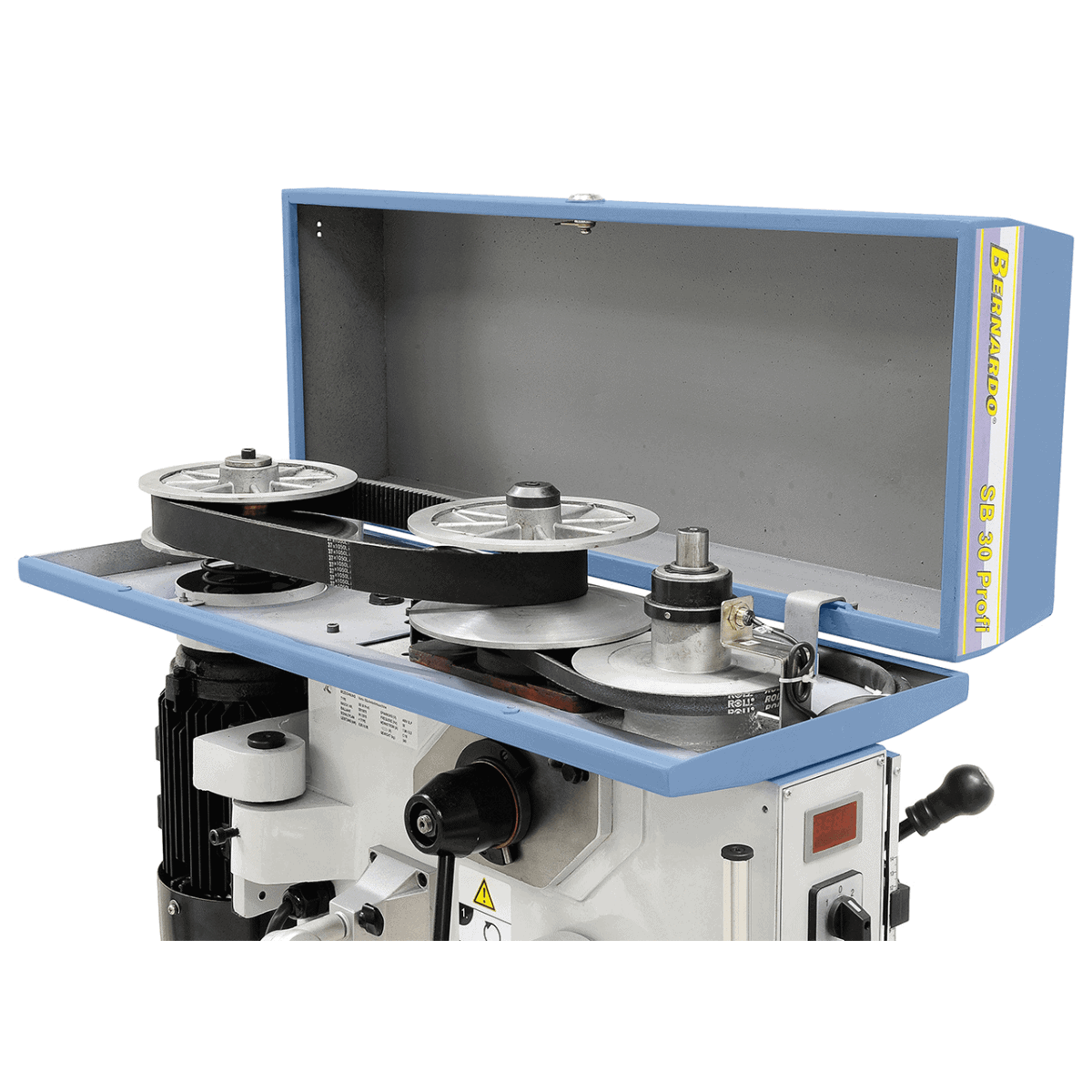

Hitrost vretena: 105-1.725 vrt/min
-
Hod vretena: 120 mm
-
Miza: 400 × 320 mm s 14 mm T-utori
-
Največja razdalja med vretenom in mizo: 690 mm
-
Razdalja osnovnega vretena: 1.180 mm
-
Premer stebra: 100 mm
-
Digitalni zaslon: 100 mm
-
Vrtenje v smeri urinega kazalca/v smeri urinega kazalca: 100 mm
-
Za rezanje navojev: 100 mm
-
Motor: 0,55/0,85 kW (S1) / 0,80/1,2 kW (S6) pri 400 V trifazni
-
Teža: 245 kg
Kdo uporablja SB 30 Profi in za kaj?
Bernardo SB 30 Profi je zmogljiv stebrni vrtalni stroj za profesionalne industrijske delavnice, ki ponuja bistveno boljšo stabilnost in moč v primerjavi z modeli BM/SBM/B 430. Ključna značilnost zasnove: motor z močjo 1,5 kW (2,5 kW). 2 stopnji moči (0,55 / 0,85 kW S1) omogočata izbiro hitrosti vrtenja s spremenljivim navorom: nizka stopnja 105–300 vrt/min z največjim navorom za orodja Ø 20–32 mm na težkih jeklih, visoka stopnja 600–1725 vrt/min za orodja Ø 8–16 mm na standardnih jeklih. Visoko stabilna konstrukcija iz sive litine s težo 245 kg: bistveno boljša od modelov SBM (57–68 kg) in B 430 (100 kg) za stabilnost pri težkem vrtanju. Steber Ø 100 mm: najtogejši v seriji namiznih/srednje velikih stebrnih svedrov Bernardo. Zmogljivost vrtanja Ø 32 mm s konusom MT 3, hod vretena 120 mm (v primerjavi z 80 mm pri modelih BM/SBM): omogoča izdelavo dolgih lukenj z enim samim spuščanjem vretena, s čimer se izognemo večkratnim prehodom pri globokih luknjah. Vrtenje vretena desno/levo za navoje M do zmogljivosti stroja. Tipična področja uporabe: strojništvo s proizvodnjo težkih delov, kovinska predelava za industrijske konstrukcije, delavnice za obdelavo legiranih jekel in trdih materialov ter delavnice za izdelavo prototipov za industrijske dele.
Njegovo mesto v ponudbi Bernardo
Ponudba namiznih in stebrnih vrtalnikov Bernardo je organizirana v 6 glavnih poddružin: TB (TB 14/16/20 T) začetni model s fiksnim konusom B16 ali MT 2 in stopenjsko hitrostjo; BM T (BM 20/25 T) vmesni model z digitalnim prikazom hoda vretena in stopenjske hitrosti; BM Vario (BM 16/20 Vario) vmesni model z brezstopenjsko nastavljivo hitrostjo + centrirnim laserjem; SBM Vario (SBM 16/20 Vario) stebrni vrtalnik z večjo višino kot BM Vario; B 430 Vario srednje težki stebrni vrtalnik s 360° vrtljivo mizo in vpenjalno glavo MT 3; SB 30 Profi zmogljiv stebrni vrtalnik z 2-stopenjskim motorjem, premer vrtanja Ø 32 mm. SB 30 Profi je zmogljiv model v srednje težkem razredu stebrnih vrtalnikov: premer vrtanja Ø 32 mm s konusom MT 3, 2-stopenjski motor, teža 245 kg (v primerjavi s 100 kg za B 430 in 57–68 kg za SBM). Za profesionalne industrijske delavnice, ki zahtevajo močno vrtanje industrijskih obdelovancev, je to prava izbira. Za večje zmogljivosti so primerno dimenzionirani industrijski modeli s fiksnimi stebri KBM (KBM 25/32/40+) s fiksno mizo in večjo natančnostjo pozicioniranja.
Logistika in podpora Krollit
Dostava v Bernardo v 5–9 delovnih dneh (7 dni na jugu). Za večjo težo je za razkladanje in montažo potreben paletni voziček ali žerjav. Svedri HSS, rezkalne glave, naprave za rezanje navojev, LED luči in originalni nadomestni deli Bernardo (jermeni, motorji, samozatezne glave, stožčaste gredi in T-matice) so na voljo na zalogi in odpošljemo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.
Za koga je namenjen SB 30 Profi?
| Profil |
Združljivost |
Motiv |
| Industrijske delavnice z obsežnim vrtanjem |
Priporočeno |
Premer vrtanja Ø 32 mm z 2-stopenjskim motorjem (0,55/0,85 kW S1), hod vretena 120 mm za globoke luknje, litoželezno ogrodje s težo 245 kg za stabilnost. |
| Delavnice s pogostimi navoji M |
Priporočeno |
Vrtenje v smeri urinega kazalca/nasprotni smeri urinega kazalca za navoje, znatna zmogljivost navoja z zožitvijo MT 3. |
| Delavnica s standardno uporabo pod Ø 25 mm |
Predimenzioniran |
Za standardno uporabo pod Ø 25 mm je B 430 Vario ekonomsko ugodnejši (teža 100 kg v primerjavi z 245 kg, bistveno nižja cena). |
Ni primerno za: premere vrtanja večje od Ø 32 mm (potrebni so modeli s fiksnim stebrom KBM); okolja brez prostora za industrijske stroje (teža 245 kg, dimenzije 470 x 810 x 1710 mm); občasna uporaba za hobije (prevelik, razmislite o TB ali BM).
Delovna zmogljivost
| Specifikacija |
Vrednost |
| Zmogljivost vrtanja v jeklo |
Ø 32 mm |
| Gobast |
1-13 mm / B 16 |
| Nastavek z Morsejevim konusom |
MT 3 |
Hitrost in Hod
| Specifikacija |
Vrednost |
| Hitrost vretena (neprekinjeno) |
105–1.725 vrt/min |
| Hod vretena |
120 mm |
Miza in delovne dimenzije
| Specifikacija |
Vrednost |
| Dimenzije mize |
400 × 320 mm |
| T-utori Miza |
14 mm |
| Razdalja med vretenom in stebrom |
230 mm |
| Maks. Razdalja med vretenom in mizo |
690 mm |
| Razdalja med vretenom in podnožjem |
1.180 mm |
| Premer stebra |
100 mm |
| Površina osnovne mize |
320 × 340 mm |
Motor in napajanje
| Specifikacija |
Vrednost |
| Moč motorja S1 100 % |
0,55/0,85 kW |
| Moč motorja S6 40% |
0,80/1,2 kW |
| Napetost |
400 V trifazni / 50 Hz |
| Standard zaščite |
IP 54 |
Dimenzije in teža
| Določite |
Vrednost |
| Dimenzije stroja (D × Š × V) |
470 × 810 × 1710 mm |
| Teža |
245 kg |
Skladnost
| Specifikacija |
Vrednost |
| Oznaka |
CE |
| Direktiva |
Direktiva o strojih 2006/42/ES |
Standardna oprema
- Vrtalnik Bernardo SB 30 Profi
- Hitrovpenjalna glava 1-13 mm / B 16
- Stožčasta gred MK 3 / B 16

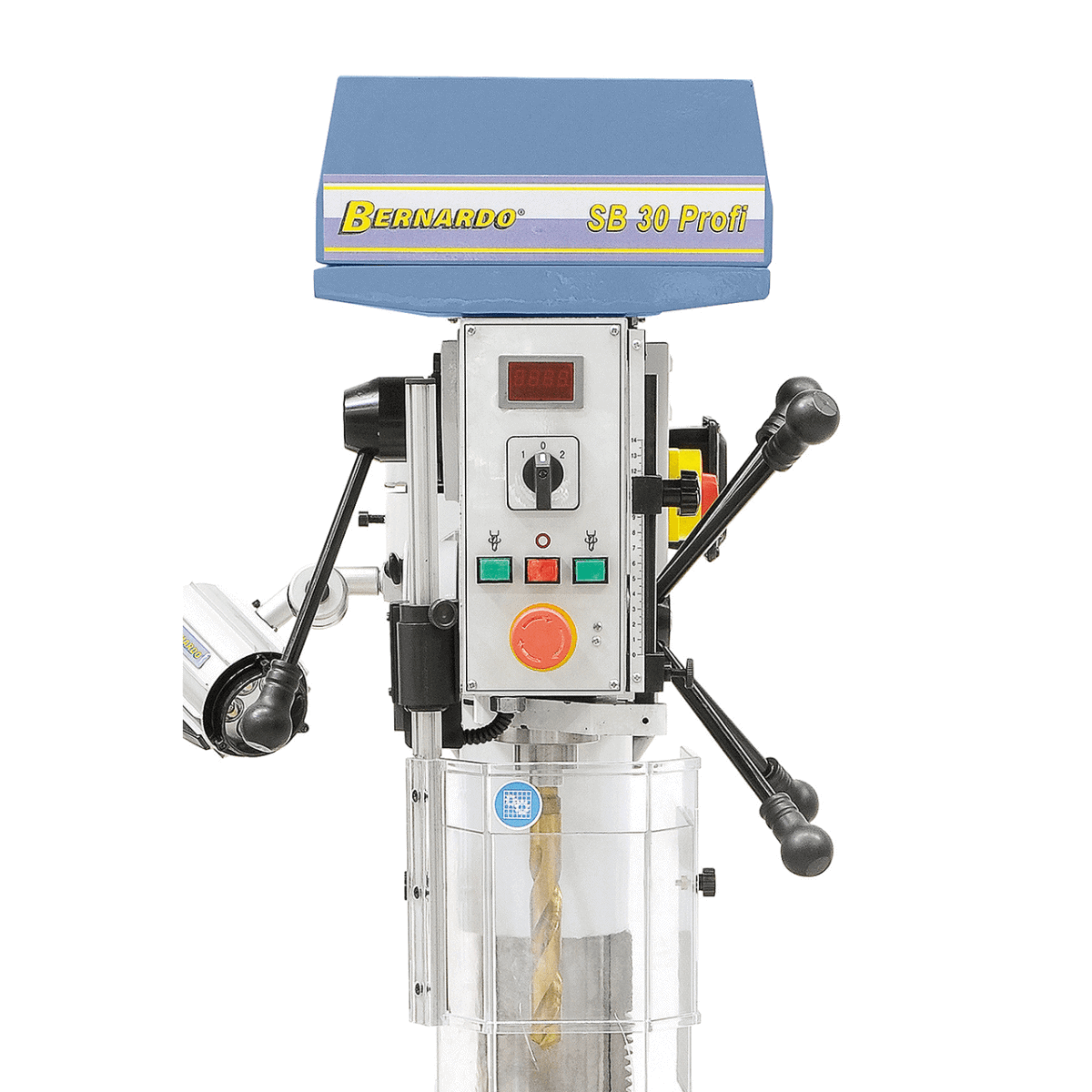

- Digitalni prikazovalnik: hitrost
- Vgrajena LED delovna luč
- Funkcija vrtenja vretena desno/levo

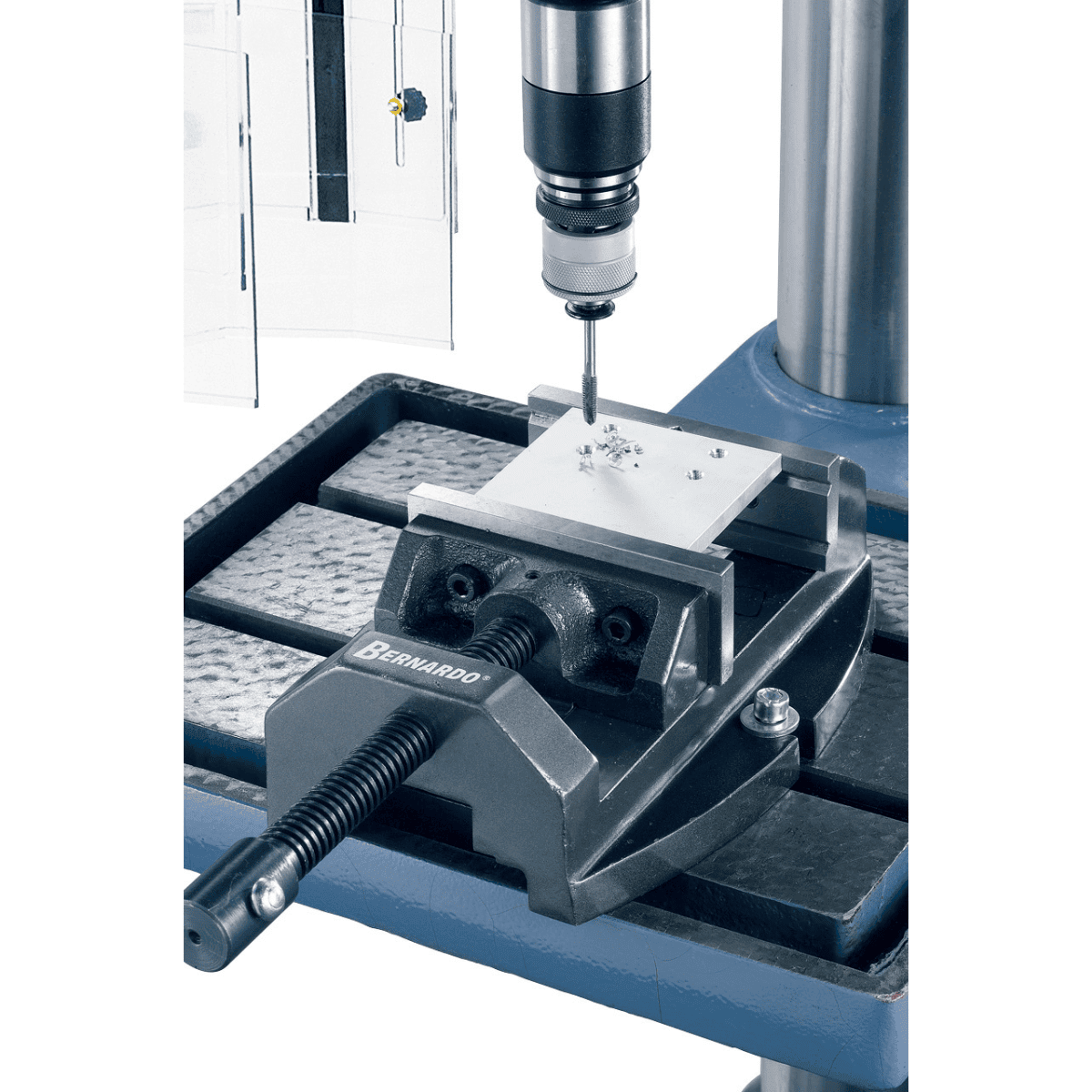

- Komplet T-matic za pritrditev obdelovancev
- Po višini nastavljiv zaščitni pokrov z mikrostikalom
- Ločeno stikalo za nujne primere
- Komplet ključev in servisnega orodja
- Uporabniški priročnik v italijanščini
Pogosto zastavljena vprašanja
Kako deluje 2-stopenjski motor?
Motor ima 2 notranja električna navitja: nizko stopnjo (0,55 kW S1, 0,80 kW S6) za največji navor pri nizkih hitrostih (105–300 vrt/min) za orodja Ø 25–32 mm na težkih jeklih; Visoka stopnja (0,85 kW S1, 1,2 kW S6) za višje hitrosti (600–1725 vrt/min) z zmanjšanim navorom za orodja Ø 8–16 mm na standardnih jeklih.
Uporabnik izbere stopnjo z namenskim stikalom, odvisno od materiala in orodja. To je ključna lastnost za: težke aplikacije, ki zahtevajo visok navor na velikih orodjih (visoka stopnja ne bi bila zadostna za Ø 32 mm na jeklu), in lahke aplikacije, ki zahtevajo visoke hitrosti (nizka stopnja bi bila počasna za Ø 8 mm na mehkem jeklu). Standardni enostopenjski svedri zahtevajo kompromis med navorom in hitrostjo: SB 30 Profi odpravlja ta kompromis.
Ali je 120 mm hod vretena pomemben?
Da, za globoke luknje. 120 mm hod vretena omogoča dolge operacije vrtanja z enim samim hodom vretena (v primerjavi z 80 mm pri modelih BM/SBM). Za luknje globine 80–120 mm ni potrebnih več prehodov s premestitvijo vretena.
To je ključna lastnost za: vrtanje skoznjih lukenj na obdelovancih debeline 80–120 mm (konstrukcijsko jeklo, kovinski bloki, varjene kovinske konstrukcije), luknje za zatiče standardne dolžine in luknje za dolge navoje M (npr. M16 × 100 mm). Brez zadostnega hoda vretena mora upravljavec vrtanje izvajati v več prehodih: zaustavitev stroja, dvig vretena, premestitev obdelovanca ali odstranitev orodja za odstranjevanje odrezkov in ponovni zagon. To je počasen postopek in prinaša tveganje za napačno poravnavo.
Ali je 245 kg konstrukcija res bolj stabilna?
Da, bistveno. Teža 245 kg v primerjavi s 100 kg pri B 430 in 57–68 kg pri SBM ponuja vrhunsko stabilnost mase: med vrtanjem vibracije vretena absorbira masa stroja, namesto da bi se prenašale na obdelovanec ali upravljavca.
Za težke industrijske aplikacije je stabilnost ključni dejavnik za: kakovost izvrtine (vibracije povzročajo neenakomerne izvrtine in poslabšane tolerance), življenjsko dobo orodja (vibracije povzročajo izmenične obremenitve na rezalnem robu, kar skrajša življenjsko dobo orodja) in udobje upravljavca (vibracije se prenašajo na krmilne ročice). Za težke serijsko proizvodnjo je SB 30 Profi idealne velikosti.
Ali je digitalni prikaz hitrosti natančen?
Da, s tipično ločljivostjo 1 vrt/min. Zaslon prikazuje dejansko hitrost vrtenja vretena, izmerjeno z induktivnim senzorjem: pri velikih obremenitvah je lahko dejanska hitrost nekoliko nižja od nastavljene hitrosti (učinek upočasnitve pod obremenitvijo).
Ključna značilnost za: serijsko proizvodnjo s preverjanjem hitrosti obdelave, natančne aplikacije, ki zahtevajo določene hitrosti za optimizacijo kakovosti izvrtine, usposabljanje operaterja (zaslon v realnem času prikazuje, kako se hitrost spreminja glede na obremenitev). Brez digitalnega zaslona operater oceni hitrost na podlagi položaja krmilnika: groba ocena s tipično mejo napake ±10 %.
Ali vrtenje D/L omogoča standardne navoje?
Da. Vrtenje vretena v smeri urinega kazalca/nasprotni smeri urinega kazalca omogoča izdelavo navojev M z uporabo navojnega svedra: vrtenje v smeri urinega kazalca reže navoj (potisne navoj v material), vrtenje v nasprotni smeri urinega kazalca pa izvrže navoj iz luknje (vrne ga v začetni položaj).
Za natančno rezanje navojev je SB 30 Profi z vrtenjem D/L prava izbira: velika zmogljivost rezanja navojev s konusom MT 3, 2-stopenjski motor za spremenljiv navor na navojih različnih premerov. Za kakovost navoja in življenjsko dobo navojnega svedra je priporočljivo posebno olje za rezanje navojev v jeklo (npr. CutCool, Tapping Fluid). Za pogosto rezanje navojev M16-M20 je SB 30 prave velikosti.
