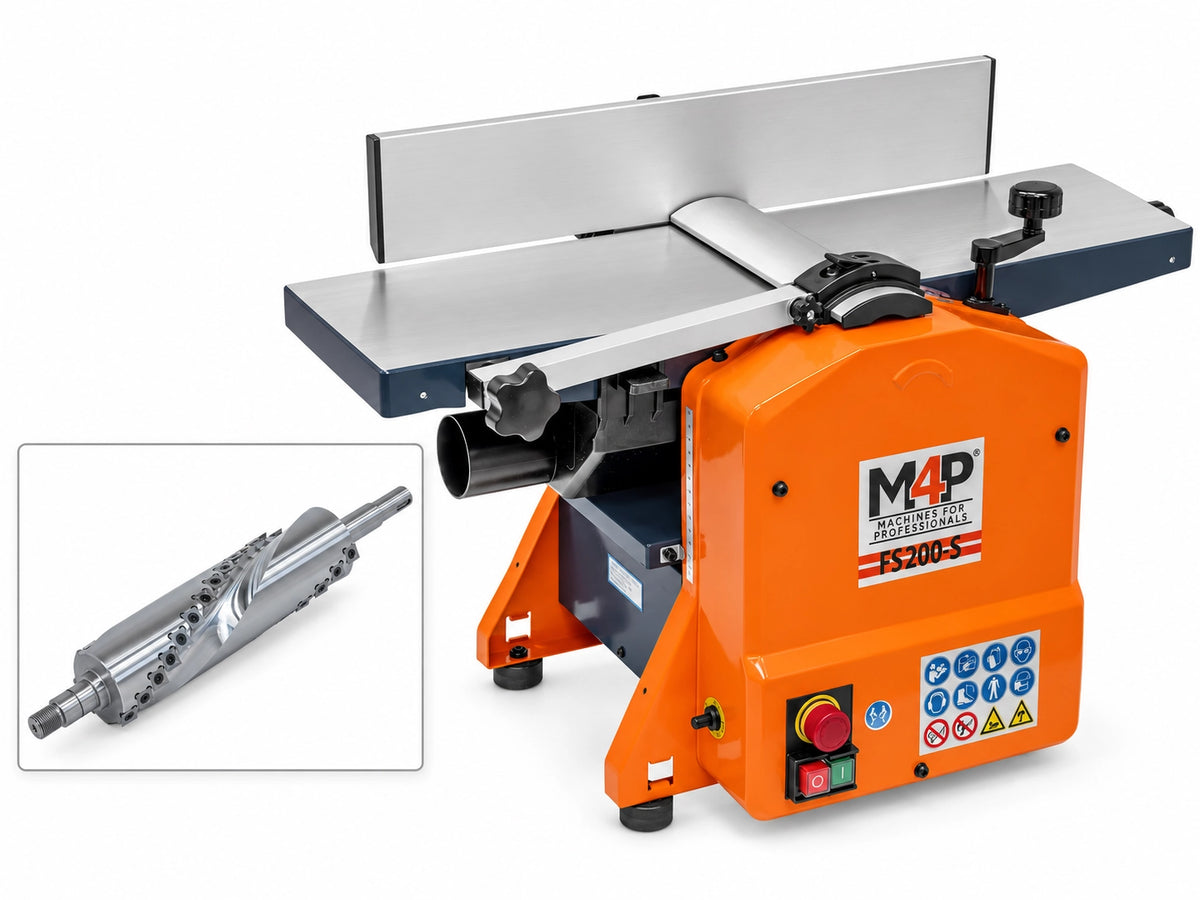

M4P FS 200 S è una pialla combinata a filo e spessore per uso hobbistico-professionale, con albero elicoidale a spirale di serie (Spiralmesser-Hobelwelle) equipaggiato con 18 inserti indicizzabili in metallo duro HM, larghezza di piallatura 205 mm a filo e 200 mm a spessore, motore 1,5 kW S1 (2,1 kW S6 40%) a 230 V monofase e passaggio di spessore 5-120 mm. Prodotta dal gruppo Bernardo (M4P è il marchio collegato), con oltre 40 anni di esperienza nel settore macchine per la lavorazione del legno. Distribuita in Italia da Krollit, distributore ufficiale Bernardo dal 2007.
- Albero elicoidale a spirale (Spiralmesser-Hobelwelle) con 18 inserti in metallo duro HM
- Inserti HM indicizzabili su 4 lati, fino a 20 volte la durata di taglio di una lama HSS tradizionale
- Larghezza di piallatura a filo: 205 mm
- Larghezza di piallatura a spessore: 200 mm
- Lunghezza tavolo a filo: 740 mm · lunghezza tavolo a spessore: 250 mm
- Passaggio di spessore (min/max): 5-120 mm
- Asportazione truciolo massima: 2 mm (filo e spessore)
- Velocità albero piallante: 8.000 rpm · diametro albero Ø 50 mm
- Velocità avanzamento a spessore: 6,5 m/min

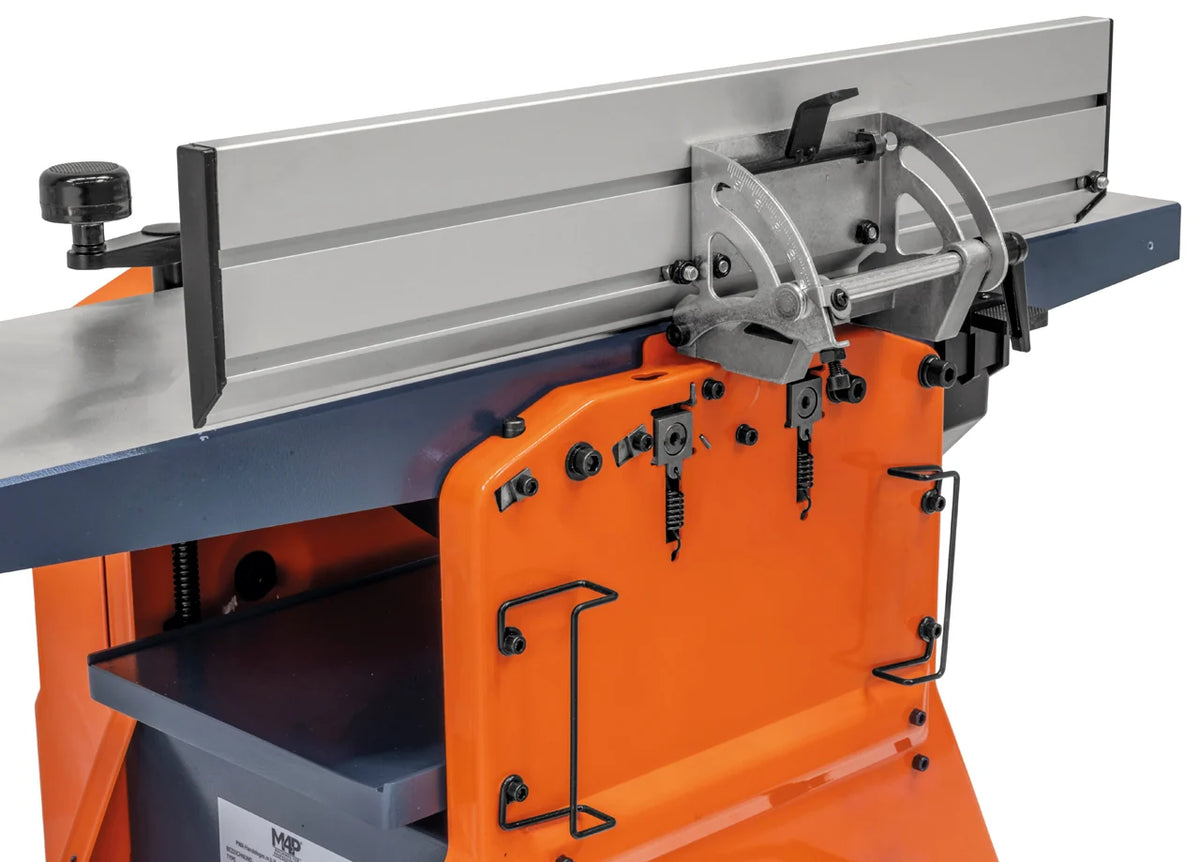

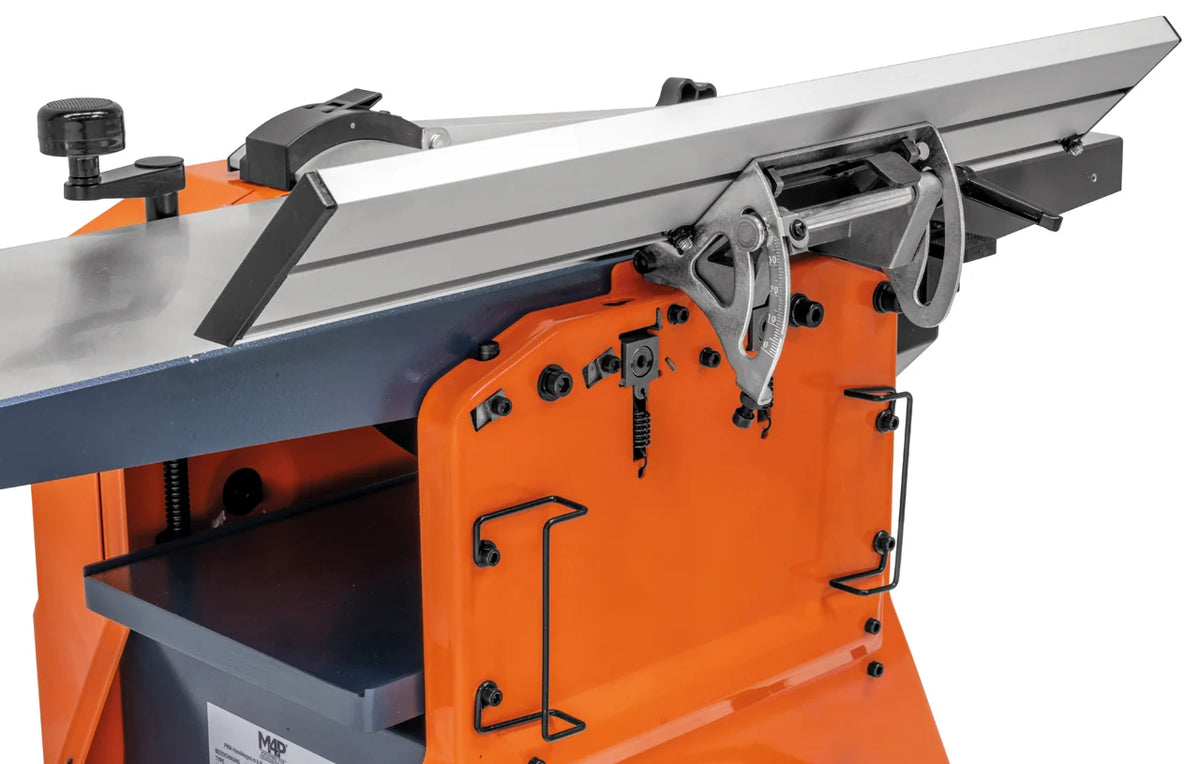

- Guida piallatura 540 x 100 mm, inclinabile da 90° a 45°

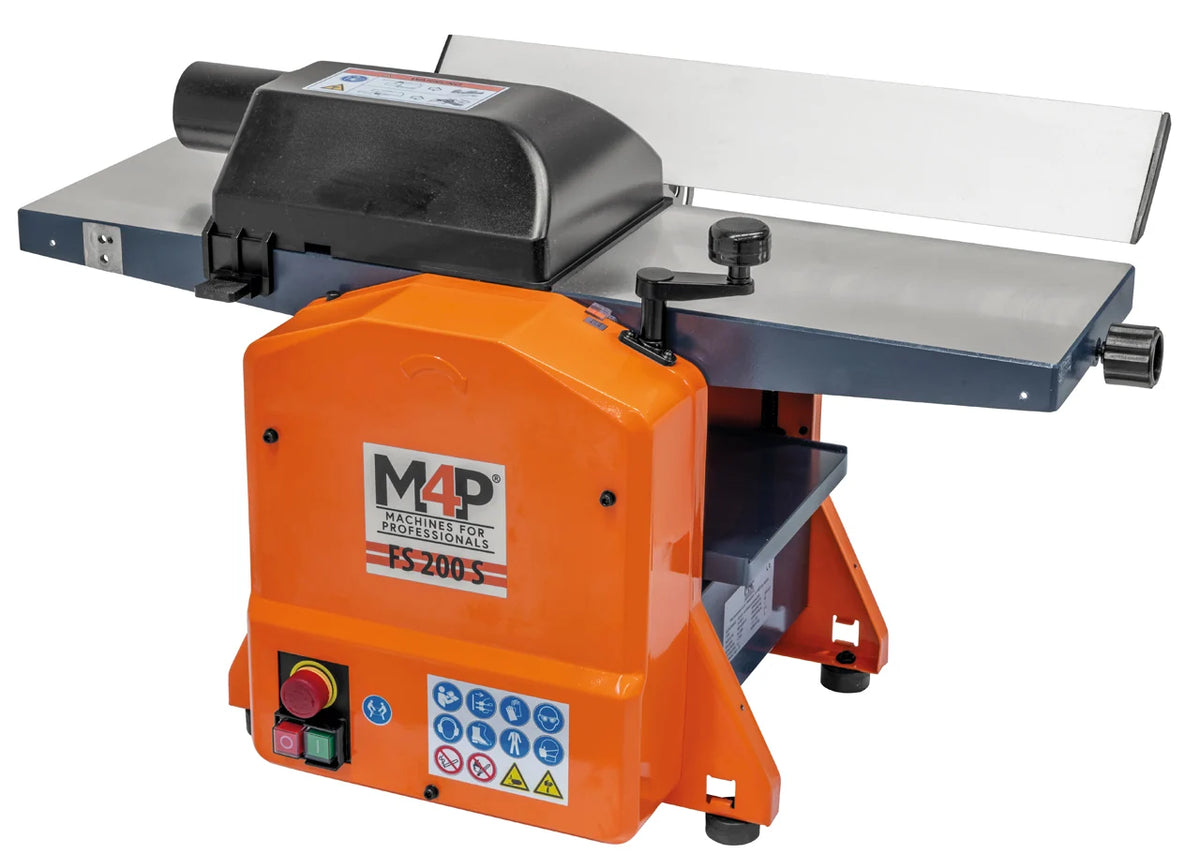

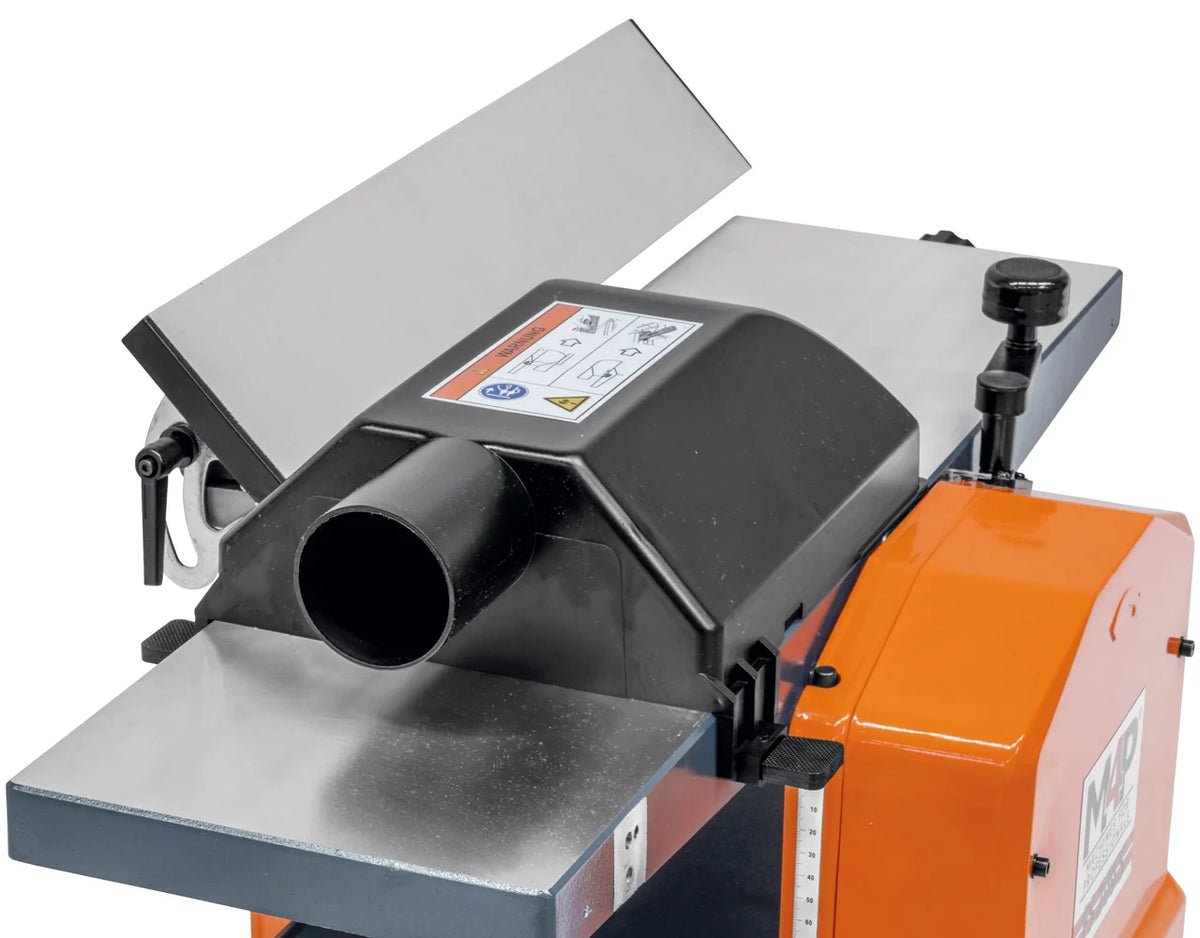

- Attacco aspirazione Ø 60 mm con cappa combinata filo/spessore
- Motore 1,5 kW S1 (2,1 kW S6 40%), 230 V · peso 22 kg · dimensioni 790 x 460 x 480 mm
Perché la versione S con albero elicoidale a spirale

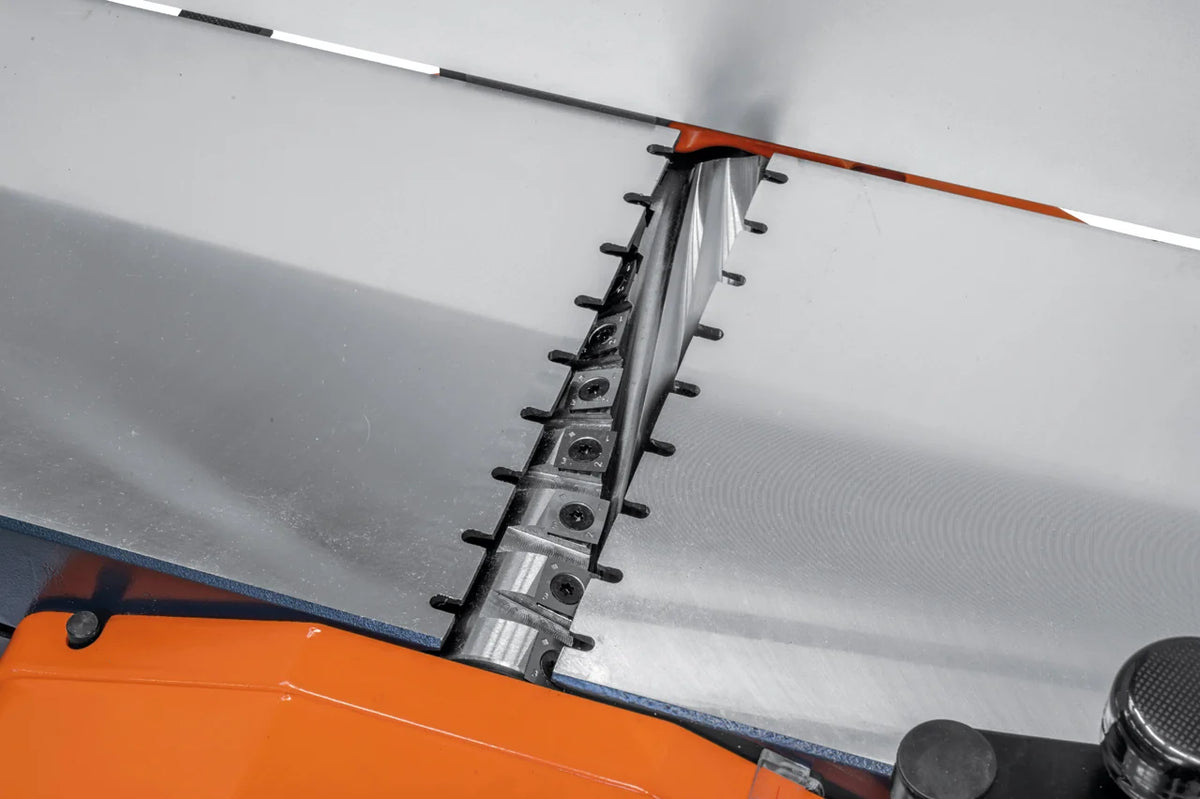

La sigla S nella denominazione FS 200 S indica la Spiralmesser-Hobelwelle, cioè l'albero piallante elicoidale a spirale montato di serie al posto dell'albero tradizionale a 2 coltelli HSS rettilinei. L'albero elicoidale è un cilindro con 18 inserti quadrati in metallo duro HM disposti a elica attorno all'asse di rotazione. Ciascun inserto taglia una piccola porzione della superficie con un angolo di attacco leggermente inclinato rispetto all'avanzamento della tavola, invece che a bordo rettilineo esteso per tutta la larghezza. I vantaggi diretti dichiarati dal costruttore: riduzione della rumorosità di circa il 50% rispetto all'albero HSS tradizionale, durata di taglio fino a 20 volte superiore (grazie agli inserti HM indicizzabili su 4 lati), sostituzione del singolo inserto in caso di urto accidentale senza dover smontare l'intera lama, taglio senza strappi di fibra (tear-out free) su ogni tipo di legno, compresi i legni esotici duri e i legni con nodi o fibra irregolare.
Chi usa la FS 200 S e per cosa
La FS 200 S è scelta da hobbisti evoluti, piccoli falegnami e artigiani del legno, falegnami da cantiere, posatori di parquet e serramenti, infissisti, modellisti e laboratori didattici per lavorazioni di finitura su listelli, tavole corte e componenti di piccolo formato. La costruzione compatta (790 x 460 x 480 mm) e il peso contenuto di 22 kg permettono il trasporto in cantiere o fra laboratorio e cantiere senza mezzi di sollevamento, condizione che le pialle da banco stazionarie non consentono. Rispetto alla FS 200 base con albero HSS a 2 coltelli, la versione S apre la macchina all'uso su legni esotici duri (teak, iroko, wengé) e su tavole con nodi o fibra controversa, grazie al taglio inclinato degli inserti HM che riduce il tear-out in modo marcato. La configurazione combinata filo e spessore sostituisce due macchine distinte, consentendo di passare dalla rettifica di una superficie di riferimento alla uniformazione dello spessore senza cambi di postazione.
Per chi è la FS 200 S
| Profilo |
Compatibilità |
Motivo |
| Hobbista evoluto, modellista, laboratorio didattico su legni misti e difficili |
Adatta |
Albero elicoidale a 18 inserti HM, passaggio spessore 5-120 mm e peso 22 kg coprono lavorazioni di finitura su legni teneri, duri e esotici senza strappi di fibra, anche su pezzi molto sottili fino a 5 mm |
| Piccolo falegname, falegname da cantiere, posatore di parquet e serramenti |
Adatta |
Trasportabilità in cantiere (22 kg, 790 x 460 x 480 mm), motore 1,5 kW S1 (2,1 kW S6 40%) e durata degli inserti HM fino a 20 volte superiore all'HSS riducono i fermi macchina per cambio lame |
| Falegnameria di produzione in serie, lavorazioni su tavole oltre 200 mm di larghezza |
Non indicata |
Larghezza massima di piallatura 205 mm e tavolo a spessore di 250 mm limitano l'uso a pezzi corti e di piccolo formato; per produzione continua servono pialle stazionarie con tavoli più lunghi e motori di potenza superiore |
Non indicato per: piallatura di tavole di larghezza superiore a 205 mm, piallatura in cicli di produzione in serie continua (modo S6 40%, non S1 100%), lavorazione di materiali diversi dal legno (plastica, truciolari con rivestimenti abrasivi, metallo). Nota: l'albero elicoidale a inserti HM è più tollerante alle piccole impurità rispetto all'albero HSS, ma non vanno comunque lavorati legni con chiodi, graffe, viti o pietrisco evidenti.
Albero elicoidale e aspirazione
| Tipo albero piallante |
elicoidale a spirale (Spiralmesser-Hobelwelle) |
| Numero inserti HM |
18 |
| Materiale inserti |
metallo duro (HM / widia) |
| Inserti indicizzabili |
sì, su 4 lati |
| Riduzione rumorosità vs albero HSS |
circa 50% |
| Durata di taglio vs albero HSS |
fino a 20 volte superiore |
| Velocità albero piallante |
8.000 rpm |
| Diametro albero piallante |
50 mm |
| Attacco aspirazione |
Ø 60 mm |
| Cappa aspirazione |
combinata, commutabile fra filo e spessore |
Capacità pialla a filo
| Larghezza di piallatura |
205 mm |
| Lunghezza tavolo |
740 mm |
| Asportazione truciolo massima |
2 mm |
| Guida di piallatura |
540 x 100 mm, inclinabile da 90° a 45° |
| Protezione albero piallante |
a norma CE |
Capacità pialla a spessore
| Larghezza di piallatura |
200 mm |
| Lunghezza tavolo |
250 mm |
| Passaggio di spessore (min/max) |
5-120 mm |
| Asportazione truciolo massima |
2 mm |
| Velocità di avanzamento |
6,5 m/min |
Motore e alimentazione
| Potenza resa S1 100% |
1,5 kW (2,0 CV) |
| Potenza assorbita S6 40% |
2,1 kW (2,8 CV) |
| Tensione |
230 V monofase |
| Protezione albero |
a norma CE |
Dimensioni e peso
| Lunghezza x Larghezza x Altezza |
790 x 460 x 480 mm |
| Peso |
circa 22 kg |
| Marcatura |
CE |
| SKU M4P |
3001006 |
| EAN |
9009468083878 |
Dotazione standard
- Albero elicoidale a spirale con 18 inserti HM pre-montati
- 5 inserti HM di ricambio inclusi
- Cappa di aspirazione combinata filo/spessore
- Spingipezzo per piallatura in sicurezza vicino all'albero
- Manuale d'uso e dichiarazione di conformità CE
Applicazioni professionali
Piallatura a filo di legni esotici e tavole con nodi senza tear-out
Nella configurazione a filo la FS 200 S raddrizza una faccia della tavola creando una superficie di riferimento piana e un bordo squadrato a 90° (o inclinato fino a 45° con la guida orientabile). Il taglio inclinato dei 18 inserti HM dell'albero elicoidale segue la direzione della fibra, riducendo in modo marcato gli strappi (tear-out) tipici del passaggio della lama HSS su nodi, controfibra e cambi di direzione della fibra. Questo rende la FS 200 S la configurazione consigliata per legni esotici duri (teak, iroko, wengé, padouk) e per tavole di recupero con nodi evidenti, lavorazioni su cui la versione FS 200 base con albero HSS tradizionale richiede passate ridotte e genera comunque superfici con strappi che obbligano a successiva levigatura di finitura.
Piallatura a spessore anche su pezzi sottili fino a 5 mm

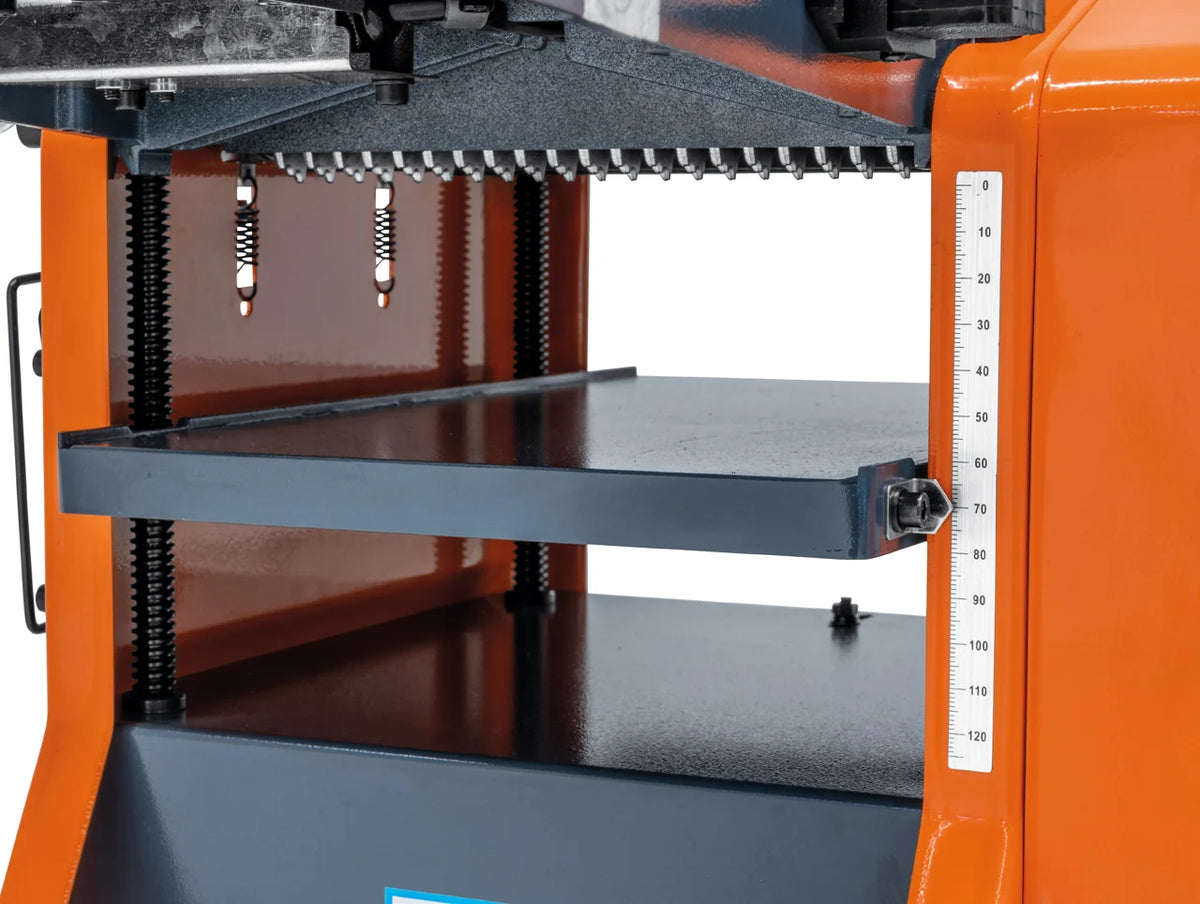

Nella configurazione a spessore la FS 200 S fa passare la tavola fra l'albero elicoidale e il tavolo di appoggio inferiore, uniformando lo spessore a un valore compreso fra 5 e 120 mm con avanzamento automatico a 6,5 m/min. Il passaggio minimo di 5 mm (contro gli 8 mm della FS 200 base) consente lavorazioni su pezzi di modellismo, listelli di finitura, impiallacciature spesse e componenti sottili senza ricorrere a piani sacrificali. Il motore 1,5 kW S1 (2,1 kW S6 40%) gestisce passate di 2 mm su legni duri senza affaticamento in cicli discontinui tipici del cantiere di montaggio.
Confronto con la M4P FS 200 (versione base ad albero HSS)
| Parametro |
FS 200 S (albero elicoidale HM) |
FS 200 (albero HSS a 2 coltelli) |
Quando scegliere FS 200 S |
| Albero piallante |
Spiralmesser-Hobelwelle con 18 inserti HM |
2 coltelli HSS rettilinei |
Sempre, quando si lavorano legni esotici, nodosi o con controfibra |
| Riduzione rumorosità |
Circa 50% vs HSS |
Rumorosità standard di albero a lame |
Quando si lavora in laboratori abitati, cantina casa, condomini |
| Durata di taglio |
Fino a 20× vs HSS (inserti indicizzabili su 4 lati) |
Durata lama HSS standard, affilabile |
Quando si fanno cicli di lavoro ripetuti e si vuole ridurre il fermo macchina |
| Gestione urti accidentali |
Sostituzione del singolo inserto HM in pochi secondi |
Sostituzione o riaffilatura dell'intera lama HSS |
Quando il legno non è sempre perfettamente pulito |
| Potenza motore S1 |
1,5 kW (2,0 CV) |
1,25 kW (1,7 CV) |
Quando serve maggior spinta su legni duri |
| Potenza motore S6 40% |
2,1 kW (2,8 CV) |
1,75 kW (2,3 CV) |
Per passate massime da 2 mm su rovere, faggio, iroko |
| Passaggio minimo spessore |
5 mm |
8 mm |
Per lavorazioni di modellismo e impiallacciature spesse |
| Velocità avanzamento spessore |
6,5 m/min |
7 m/min |
Differenza marginale: la scelta non si fa sulla velocità |
| Prezzo di riferimento sorgente |
€450,00 (M4P) |
€294,00 (M4P) |
Il premio prezzo si giustifica se si lavorano regolarmente legni difficili |
Krollit consiglia la FS 200 S a chi lavora almeno occasionalmente legni esotici, nodosi o con fibra controversa, a chi opera in ambienti abitati dove la riduzione del rumore è un vantaggio concreto, e a chi vuole minimizzare i fermi macchina per cambio o riaffilatura delle lame. La FS 200 base resta la scelta economica adatta a chi lavora quasi esclusivamente abete, pino e legni teneri standard e accetta una gestione ordinaria delle lame HSS.
