Bernardo BSG 50160 PLC ploščati brusilnik

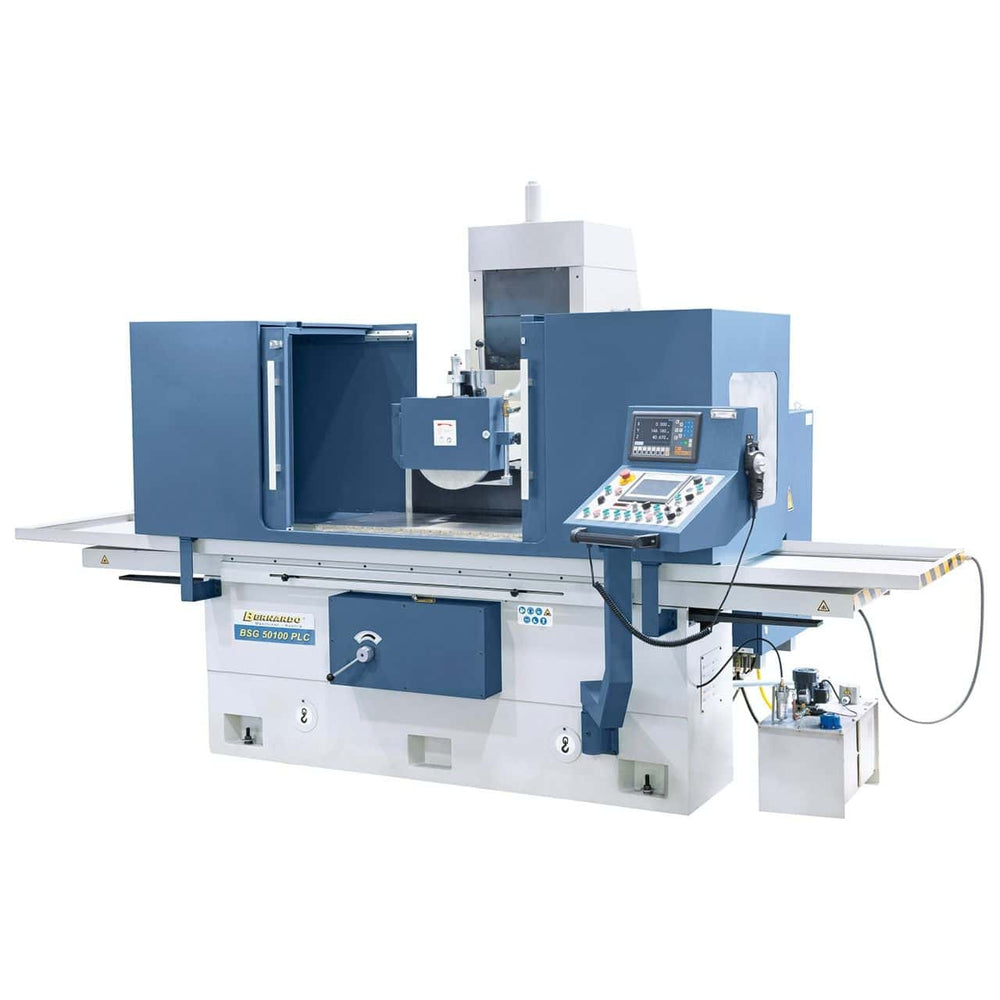

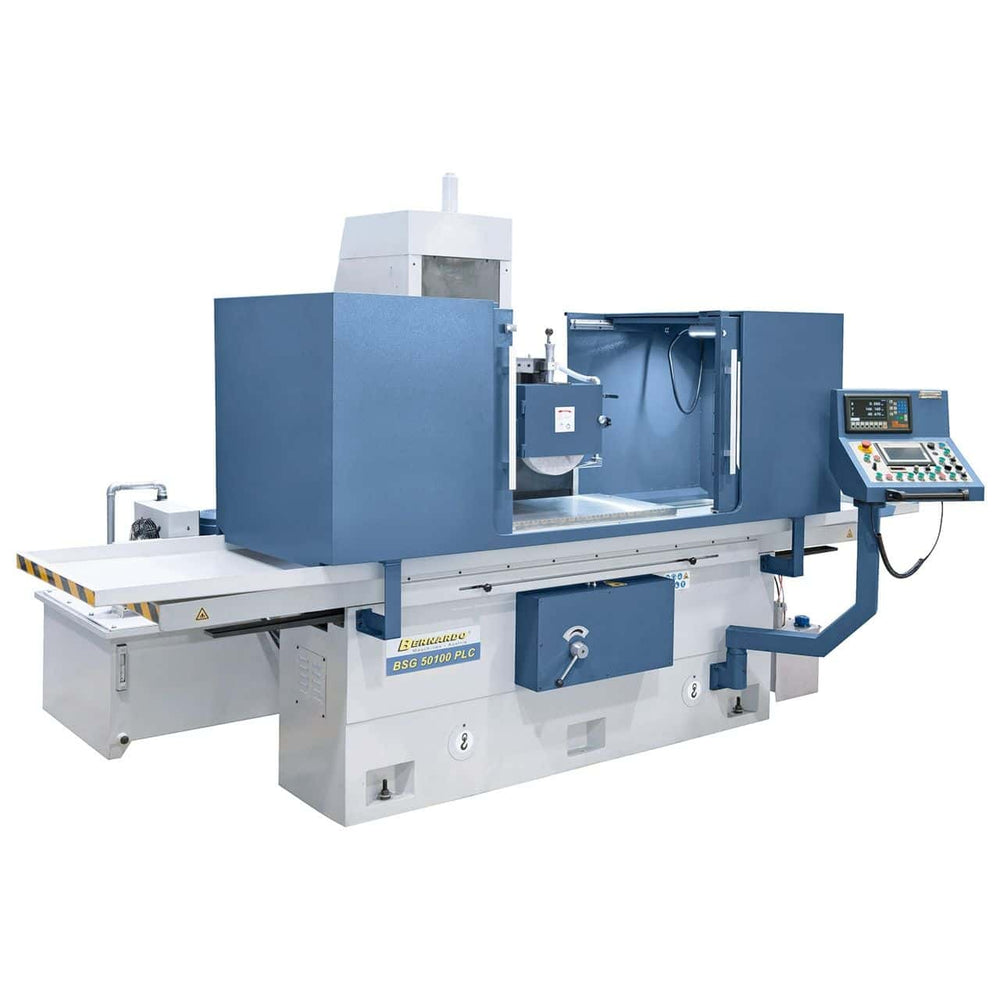

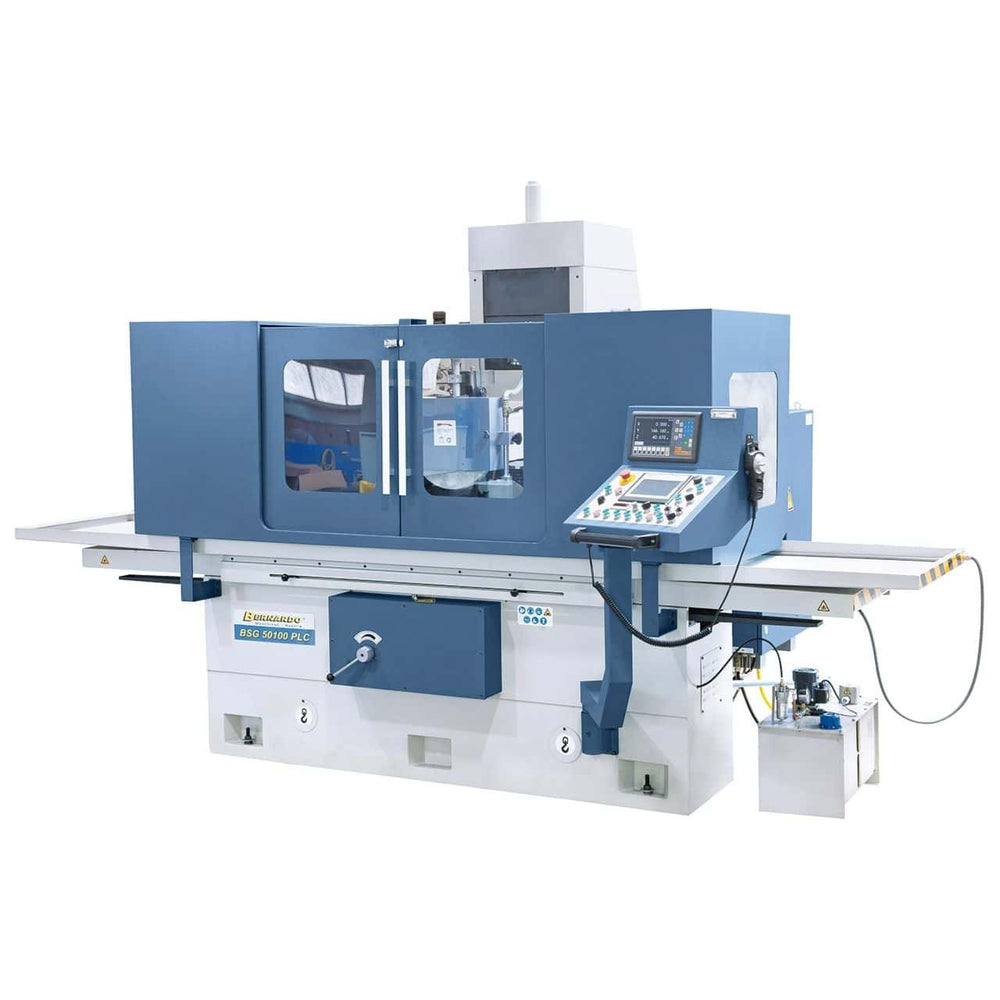

Bernardo BSG 50160 PLC – Ploščati brusilnik z 2-osnim DRO

Ploščati brusilnik Bernardo BSG 50160 PLC z 2-osnim digitalnim odčitavanjem ES-12 H je zasnovan za visoko natančne industrijske brusilne operacije. Delovna miza velikosti 500 x 1600 mm s kaljenimi in brušenimi vodili ter protivodili s prevleko Durcit-B zagotavlja togost, gladkost in dolgo življenjsko dobo. Vzdolžni in prečni premiki se izvajajo prek kombiniranih V-ploščatih vodil, napredni hidravlični sistem pa zagotavlja gladko premikanje tudi pri velikih obremenitvah. Siemensov PLC krmilnik z zaslonom na dotik omogoča hitro programiranje brusilnih ciklov, vključno z grobo obdelavo, fino obdelavo in samodejnim povratkom v začetni položaj. Z delovno zmogljivostjo do 900 kg, 350 mm brusilnim kolesom in 7,5 kW motorjem predstavlja BSG 50160 PLC robustno, stabilno in učinkovito rešitev za delavnice in podjetja, ki potrebujejo profesionalni hidravlični ploski brusilnik.

---

Glavne značilnosti:
Hidravlični ploščati brusilnik z mizo 500 x 1600 mm
Kaljena in brušena vodila s protivodili Durcit-B

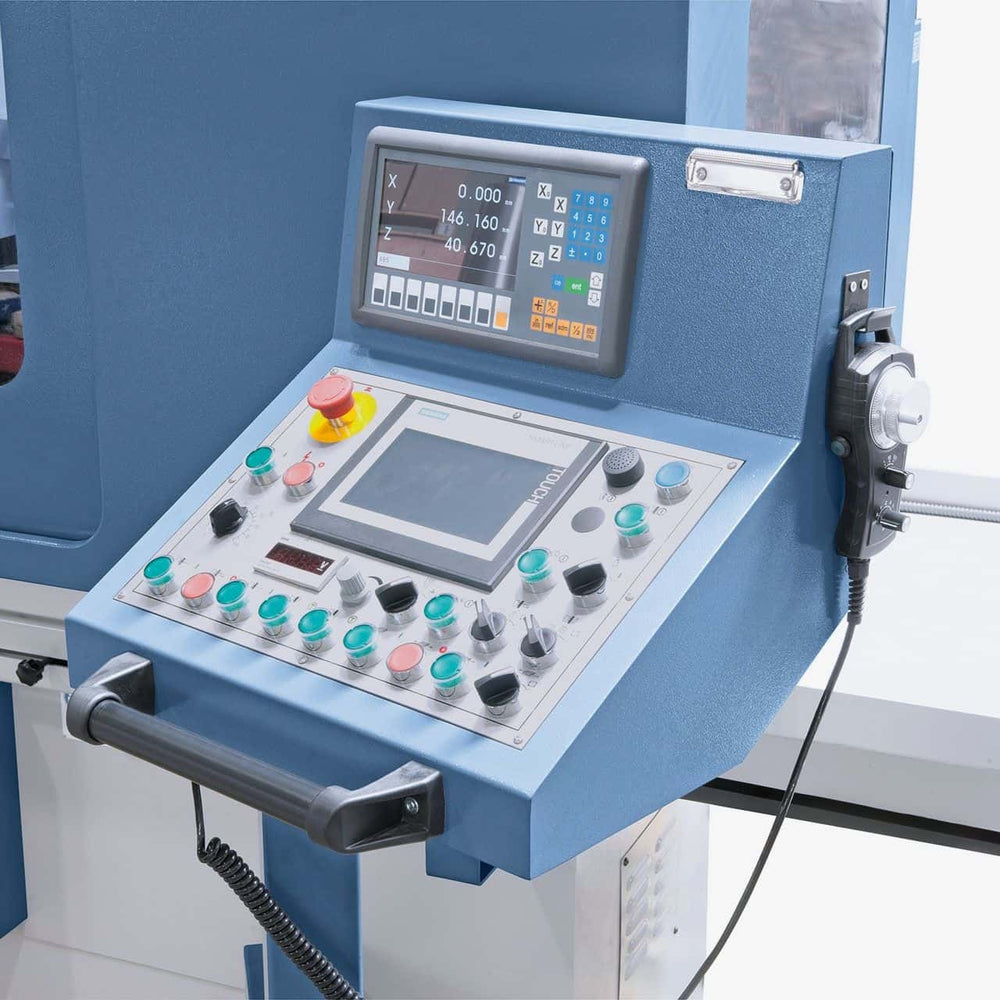

Krmiljenje Siemens PLC z zaslonom na dotik
Avtomatizirani brusilni cikli z začetnim povratkom
2 magnetni plošči (500 x 800 mm) za obdelovance do 900 kg

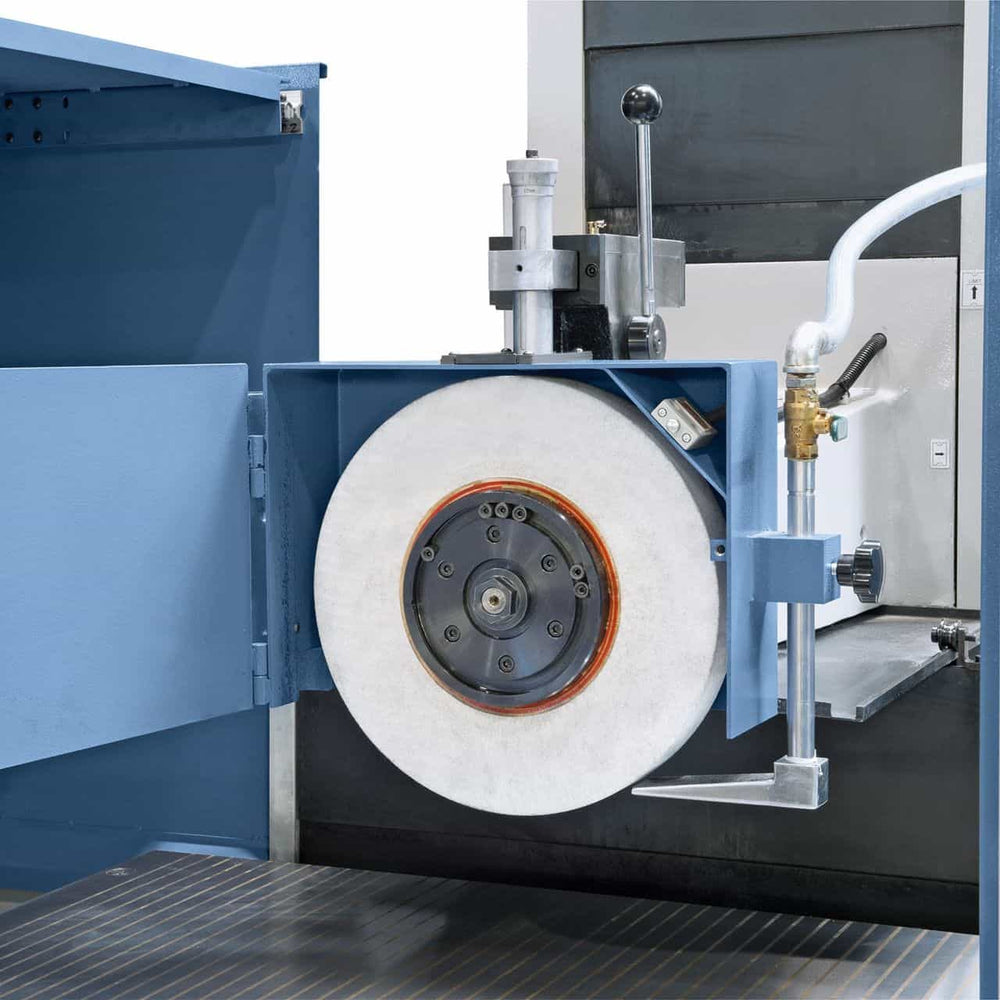

Brusilno kolo Ø 350 mm s prednapetim ležajnim vretenom
Visokozmogljiv hidravlični sistem z mizo 5–25 m/min
Masivna litoželezna konstrukcija z žarjeno osnovo in ojačitvami

---

Tehnične lastnosti Specifikacije

Specifikacija	Vrednost
Znamka	Bernardo
Model	BSG 50160 PLC
Delovna miza	500 x 1600 mm
T-utori (št. / širina)	3 / 18 mm
Magnetne plošče	2 x 500 x 800 mm
Največji vzdolžni pomik	1700 mm
Največji prečni pomik	560 mm
Največja razdalja med brusilnim kolesom in mizo	600 mm
Največji teža obdelovanca	900 kg
Dimenzije brusilnega kolesa	350 x 50 x 127 mm
Hitrost hidravlične mize	5 – 25 m/min
Samodejni prečni pomik	0,5 – 30 mm/hod
Prečni hitri pomik	50 – 600 mm/min
Samodejni navpični pomik	0,005 – 0,04 mm
Navpični hitri pomik podajanje	50 – 500 mm/min
Motor vretena	7,5 kW
Hitrost vretena	1450 vrt/min
Motor hidravlične črpalke	3,0 kW
Skupna poraba energije	13,2 kW
Dimenzije stroja (Š x G x V)	5640 x 2250 x 2500 mm
Teža	6000 kg

---

Standardna oprema

ES-12 H 2-osni digitalni odčitalnik
Zaslon na dotik Siemens SMART
Elektronsko ročno kolo
Brusilno kolo in prirobnica
LED delovna luč
Magnetne plošče 500 x 800 mm (2 kosa)
Uravnoteževalno stojalo in uravnoteženo vreteno
Zaščitni pokrovi
Vzporedni brusilnik
Naprava za razmagnetje

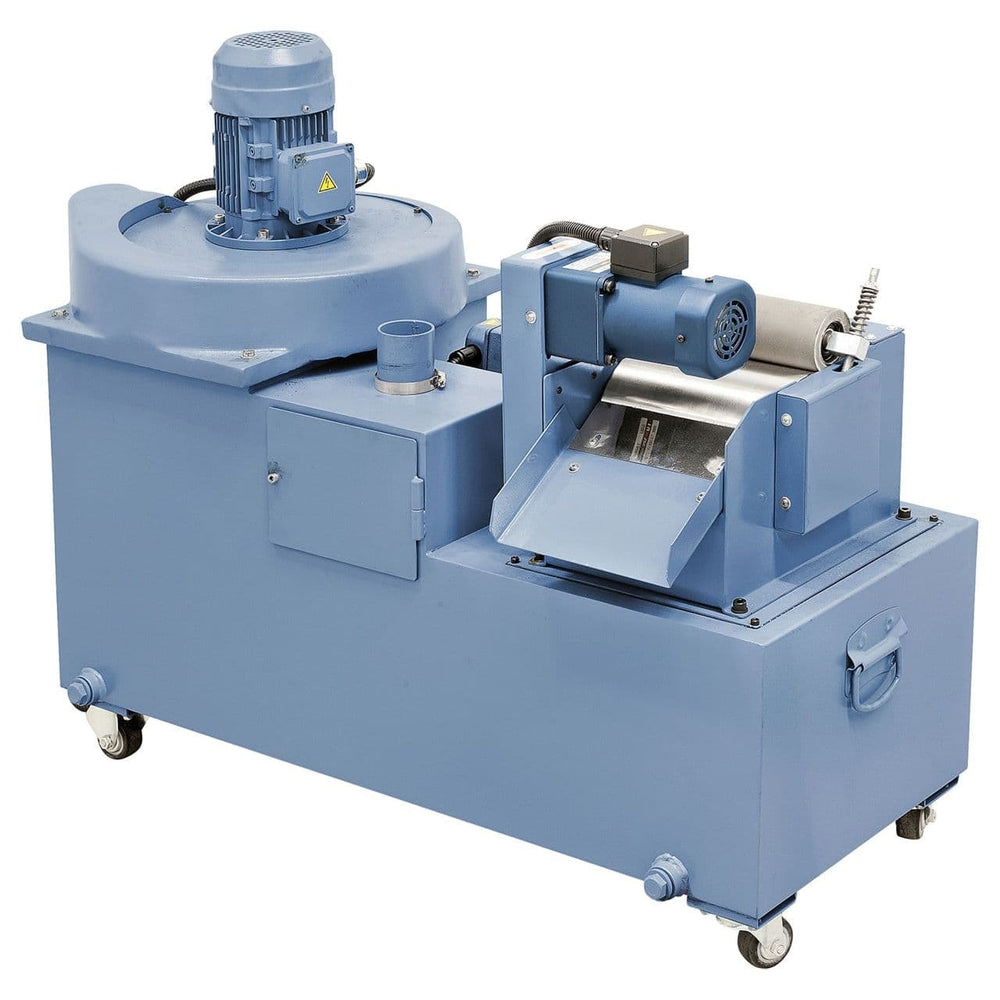

Hladilni sistem
Diamant za poravnavo
Noge stroja
Centralno mazanje

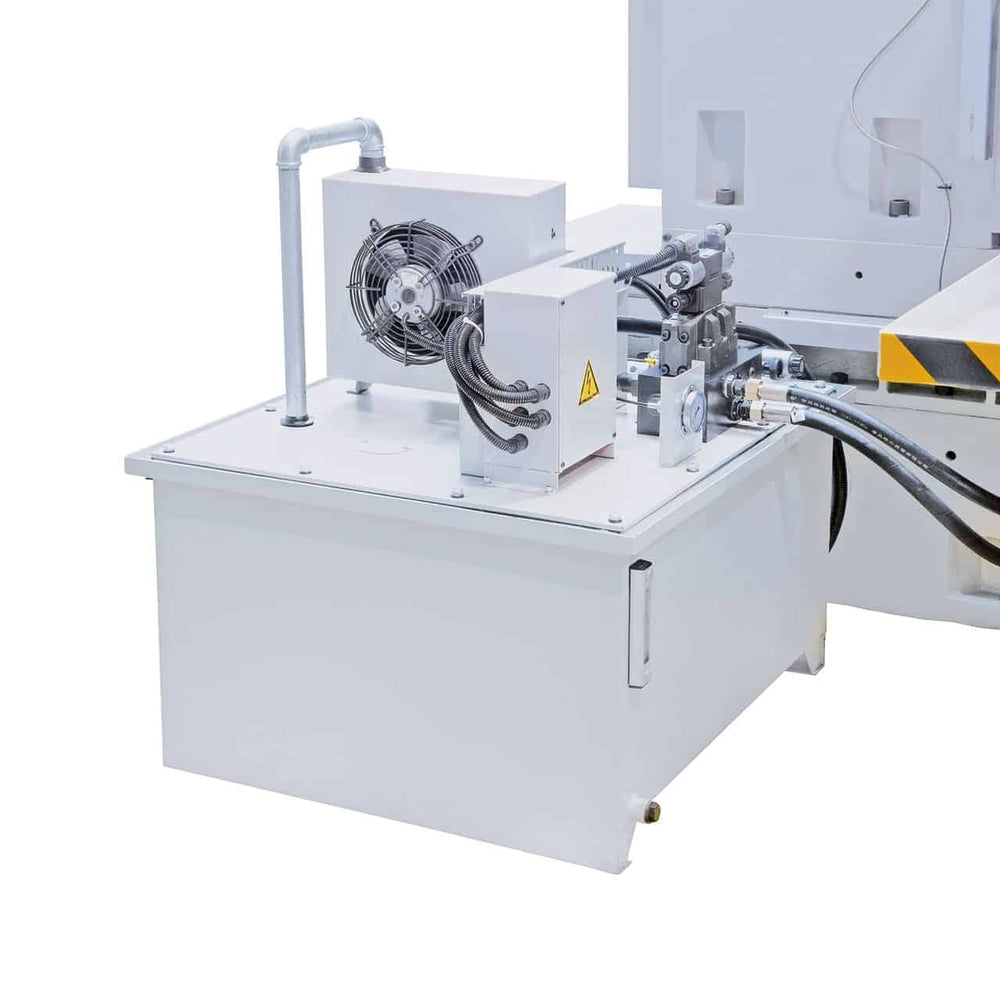

Hladilnik hidravličnega olja
Servisno orodje

Logistika

Dostava v Bernardo: 5–9 delovnih dni (7 dni na jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Pogosto zastavljena vprašanja

Kakšno natančnost brušenja je mogoče doseči z brusilnikom Bernardo BSG 5?

V optimalnih pogojih brusilniki Bernardo dosegajo dimenzijske tolerance IT5–IT6 in hrapavost Ra 0,4–0,8 µm. Dejanska natančnost je odvisna od stanja brusilnega kolesa (periodično brušenje), materiala obdelovanca, hladilne tekočine in izkušenj upravljavca.

Kaj pomeni pripona "PLC" na modelu brusilnika Bernardo BSG 5?

Pripona PLC pomeni, da je brusilnik opremljen s programabilnim krmilnim sistemom PLC – omogoča nastavitev samodejnih ciklov brušenja (število prehodov, globina na prehod, hitrost podajanja) brez ročnega posredovanja med ciklom. V primerjavi z ročno različico skrajša čase ciklov in ustvari bolj ponovljive rezultate pri serijah enakih delov.

Katero brusilno kolo naj uporabim za jeklo v primerjavi z litoželezom ali aluminijem?

Jeklo: brusilno kolo iz korunda (Al₂O₃) A46K–A60K. Litoželezo: brusilno kolo iz silicijevega karbida (SiC) C46K–C60K. Aluminij: brusilno kolo iz silicijevega karbida C46J–C60J z obilnim mazanjem. Na istem brusilnem kolesu ne mešajte različnih materialov – ostanki kovin bodo onesnažili brušeno površino.

Ali brusilni stroj Bernardo BSG 5 potrebuje integrirano hladilno tekočino?

Brusilni stroji BSG in FSM so opremljeni z integriranim hladilnim sistemom – kar je bistveno za natančno brušenje kaljenega jekla, da se preprečijo površinske opekline, ki spremenijo strukturo materiala. Vedno uporabljajte ustrezno hladilno tekočino za obdelovani material.

Ali so na voljo rezervni deli in brusilne plošče?

Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
