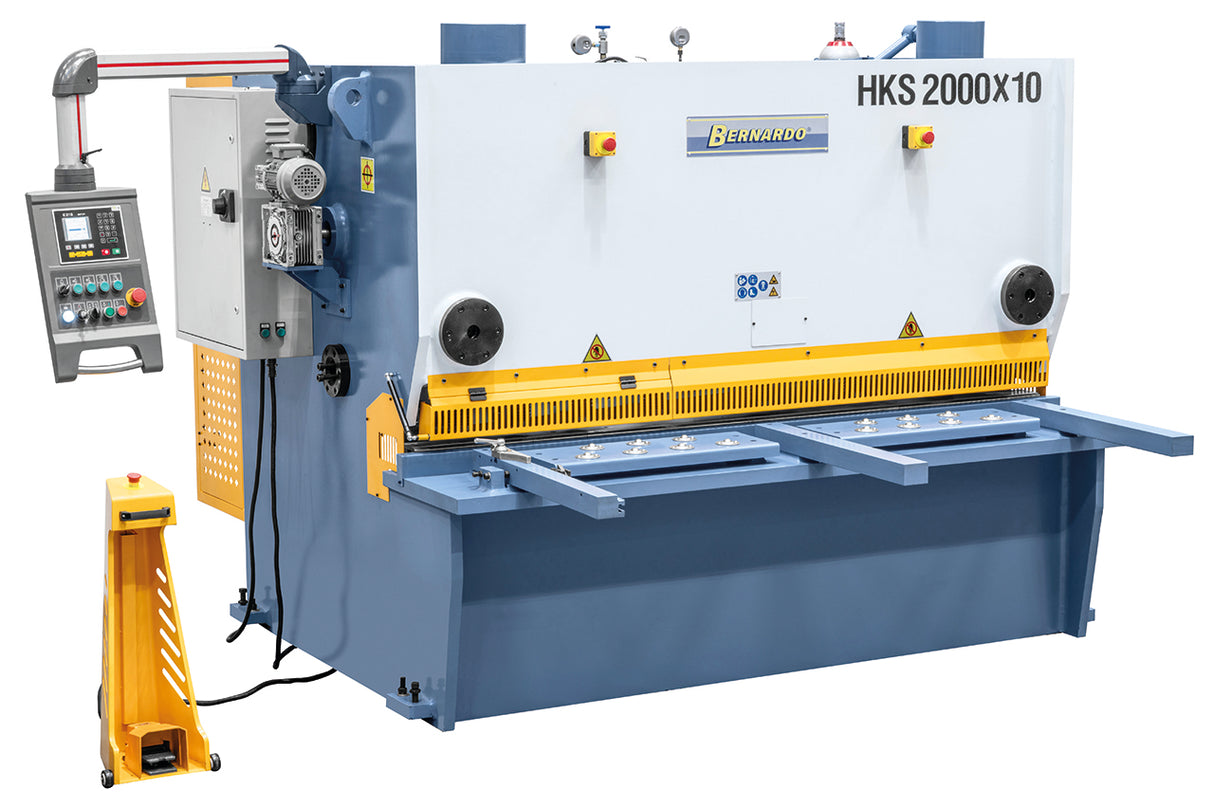

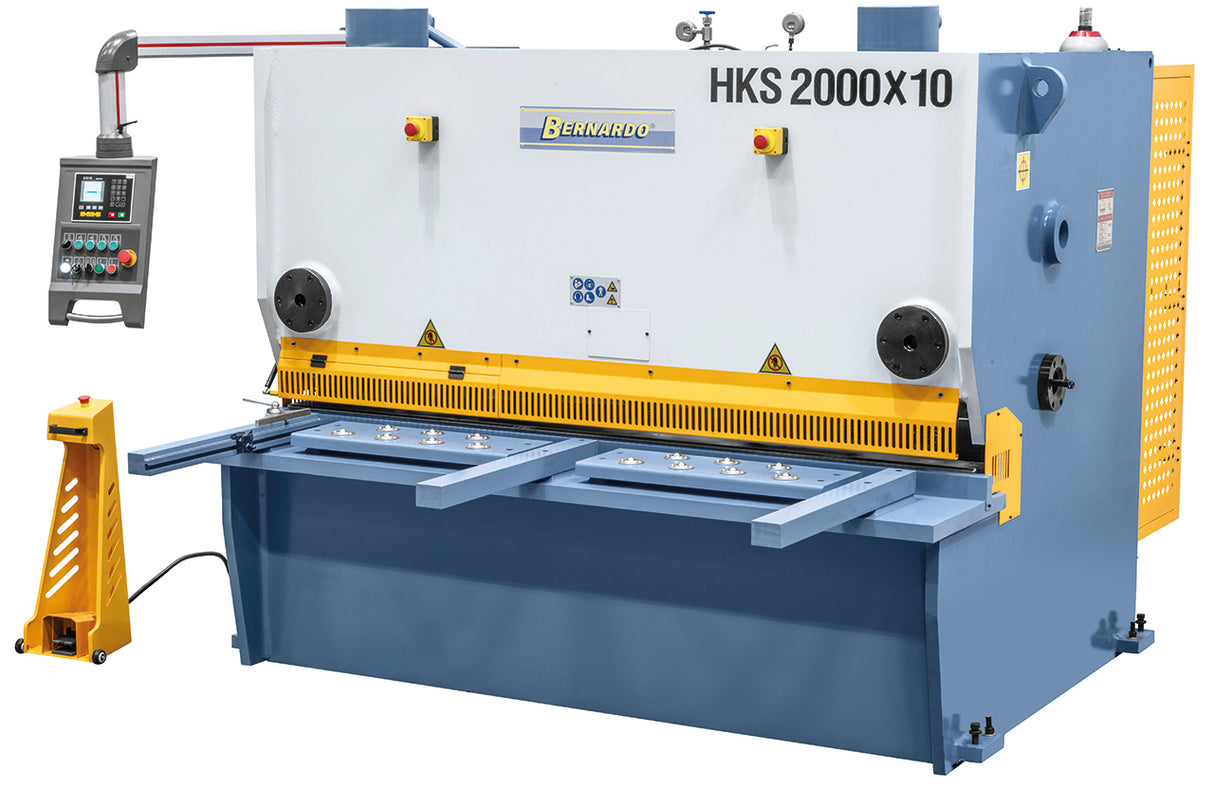

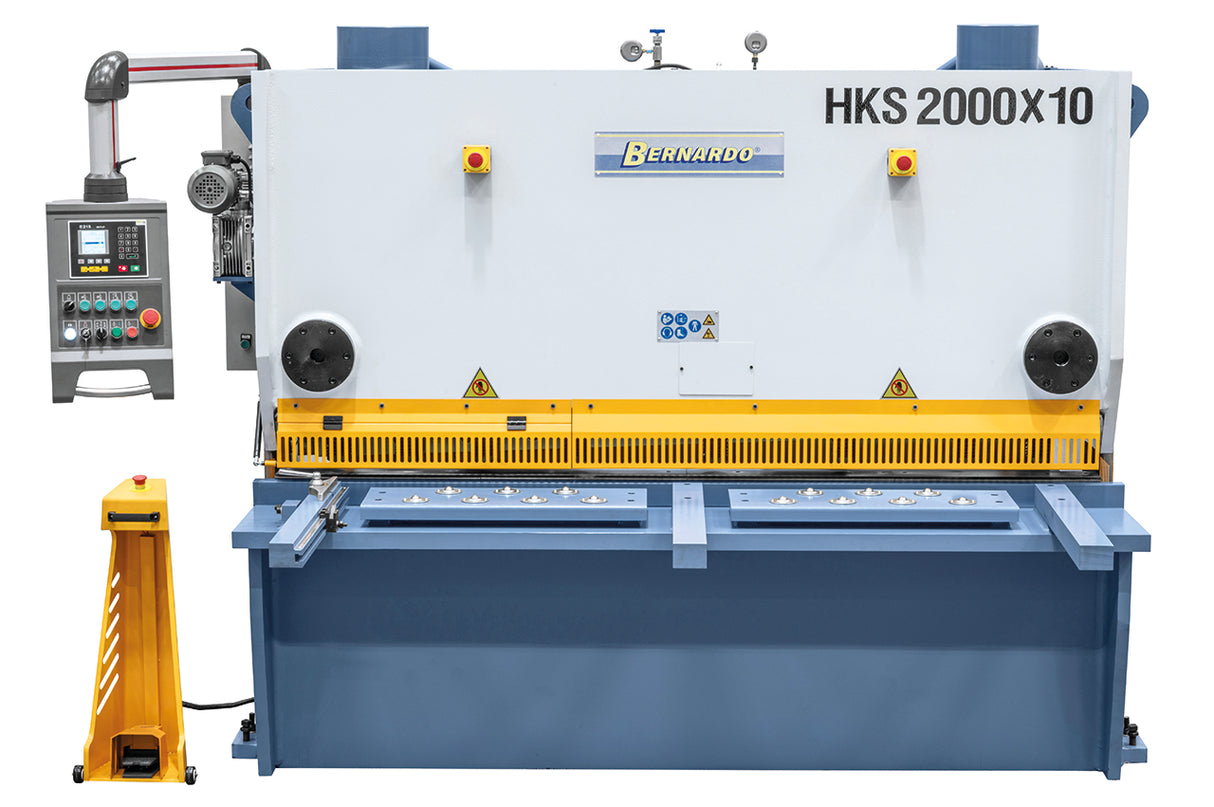

Bernardo HKS 2000 x 10 so hidravlične giljotinske škarje za profesionalno uporabo, z dolžino reza 2000 mm, debelino pločevine do 10 mm, motoriziranim zadnjim naslonom NC 0–600 mm in motorjem 11 kW. Avstrijska izdelava Bernardo, znamka dejavna od leta 1979. V Italiji jih distribuira Krollit, uradni distributer Bernardo od leta 2007.
- Dolžina reza: 2000 mm
- Najv. debelina pločevine: 10 mm (jeklo 400 N/mm²)
- Kot reza: 0,5° – 1° 45'
- Motorizirani zadnji naslon NC: 0–600 mm
- Hodi na minuto: 12
- Število pridrževalcev: 8
- Motor: 11 kW
- Teža: 6.100 kg
Kdo uporablja HKS 2000 x 10 in za kaj
Škarje uporabljajo kovinarske delavnice, kleparske delavnice in obrati za obdelavo kovin, ki režejo jeklo, medenino, aluminij in baker v formatih do 2000 mm. Kot reza, ki ga je mogoče nastaviti neposredno na upravljalni plošči, zmanjšuje deformacijo na tankih materialih, medtem ko rezanje s pedalom pušča obe roki prosti za nameščanje pločevine. S 6.100 kg teže in 190-litrskim rezervoarjem za olje gre za stacionarni stroj, namenjen neprekinjeni proizvodnji na pločevini srednje debeline, ne pa občasnemu delu.
Logistika in podpora Krollit
Dostava v 5–9 delovnih dneh. Za stroje nad 200 kg dostava v pritličje s hidravličnim dvigalom vključeno. Tehnična podpora v angleščini na voljo skozi celotno življenjsko dobo izdelka. Originalni nadomestni deli Bernardo na voljo iz skladišča Krollit, Monteforte Irpino (AV), Italija.
Komu je namenjen HKS 2000 x 10
| Profil | Primernost | Razlog |
|---|
| Strukturirana kovinarska delavnica | Primerno | Rez 2000 mm na pločevini do 10 mm pri 12 hodih/min v neprekinjeni proizvodnji |
| Kleparstvo in delo s tanko pločevino | Primerno | Nastavljiv kot reza 0,5°–1° 45', ki zmanjšuje deformacijo na tankih materialih |
| Občasna mehanska delavnica | Ni primerno | 6.100 kg teže in motor 11 kW zahtevata stalno mesto in namensko trifazno napajanje |
Ni primerno za: občasno delo ali utesnjene prostore, glede na tloris 2650 × 2800 mm in 6.100 kg, ki zahtevajo namestitev na primerna tla v namenskem prostoru.
Tehnične specifikacije
Zmogljivost rezanja
| Dolžina reza | 2000 mm |
| Najv. debelina pločevine | 10 mm (jeklo 400 N/mm²) |
| Kot reza | 0,5° – 1° 45' |
| Motorizirani zadnji naslon | 0–600 mm |
| Hodi na minuto | 12 (odvisno od dolžine reza) |
| Število pridrževalcev | 8 |
| Podporne roke | 3 |

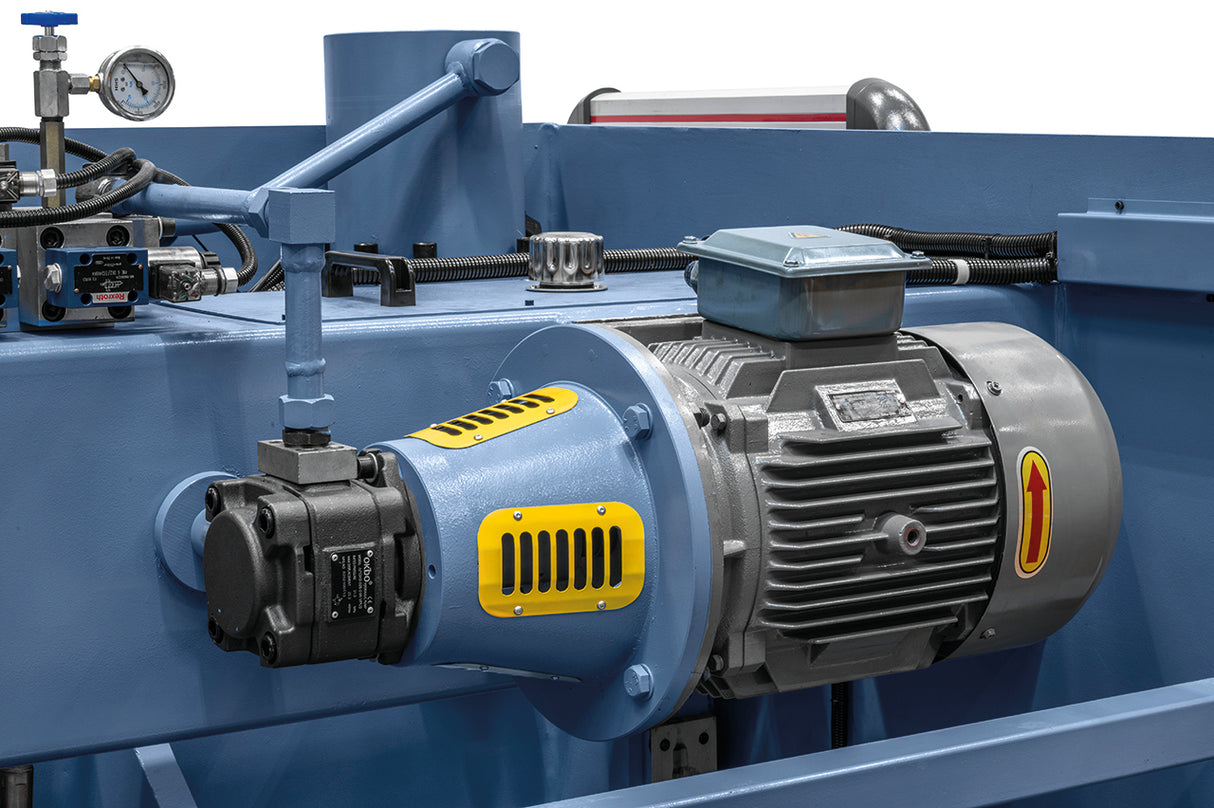

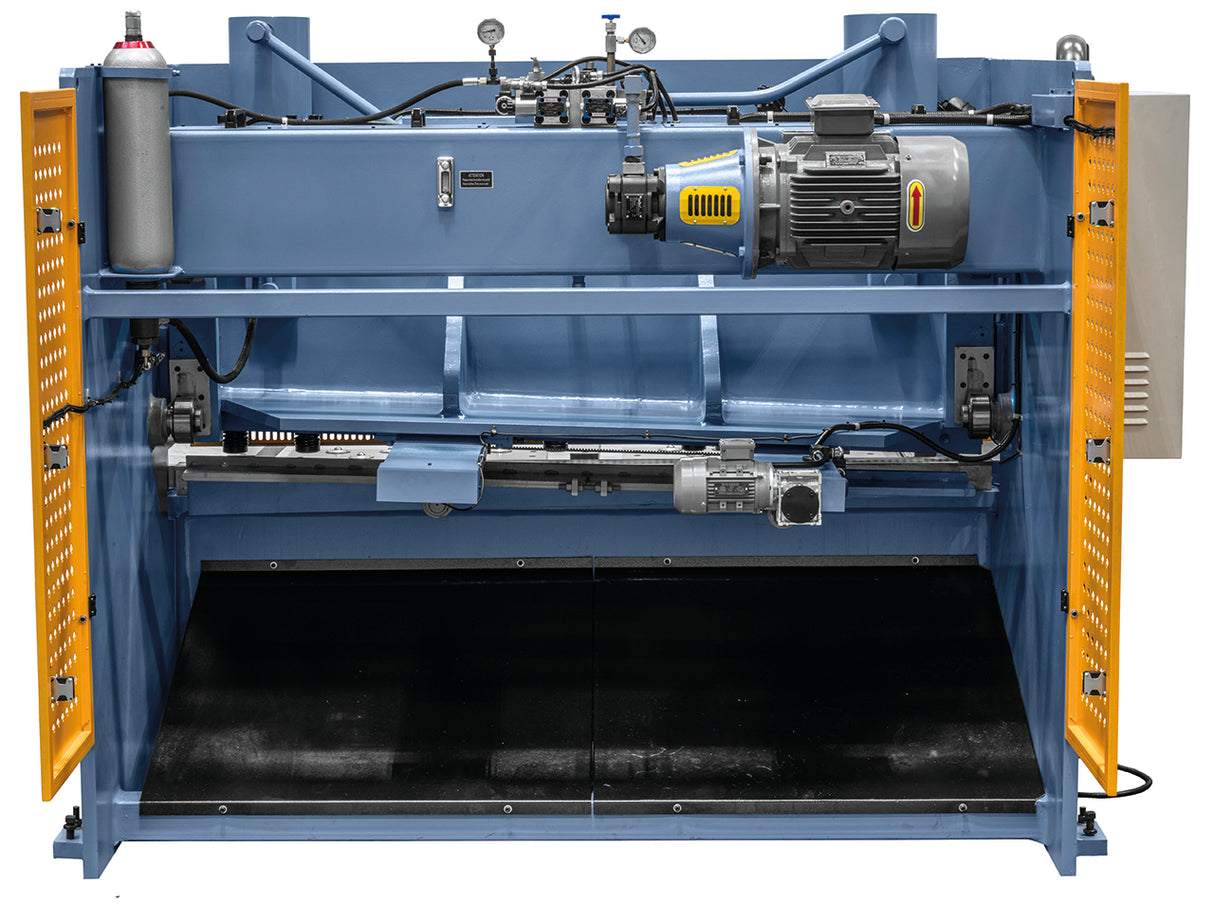

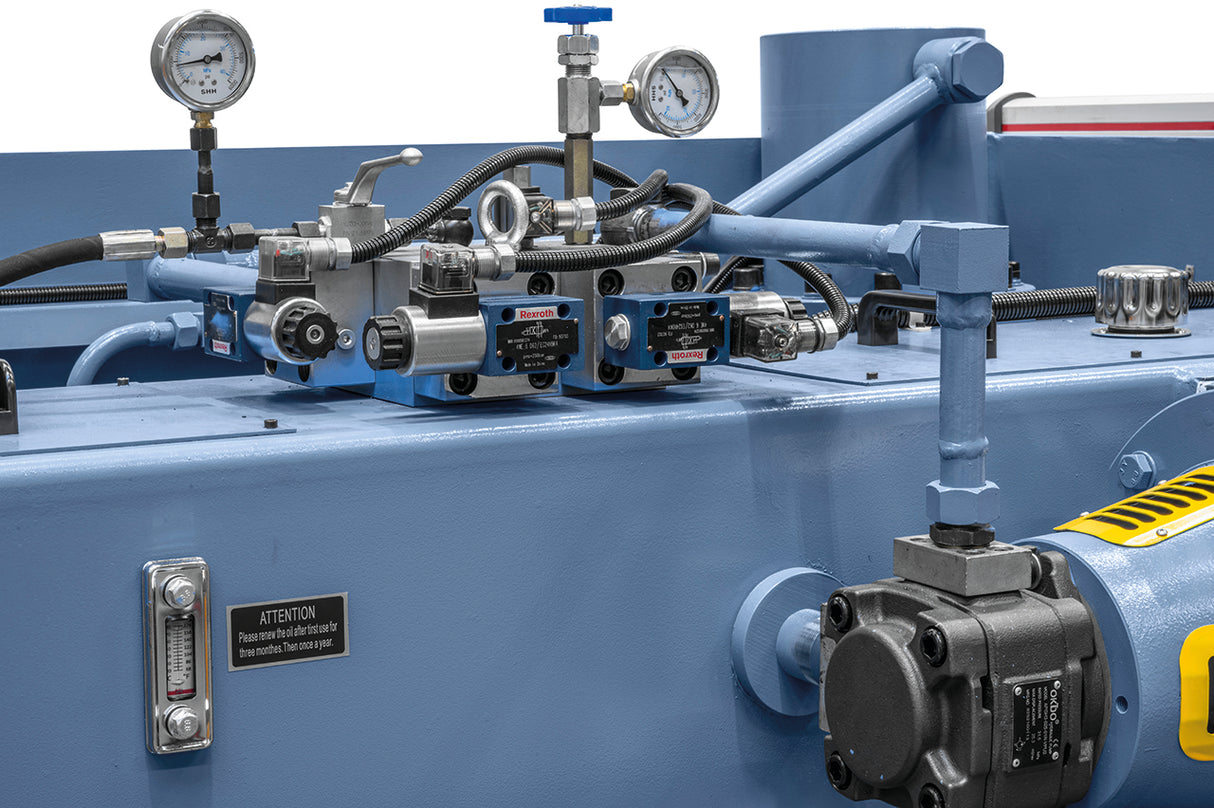

Motor in hidravlični sistem
| Moč motorja | 11 kW |
| Rezervoar za olje | 190 litrov |
| NC krmilje | E21S |
Mere in teža
| Višina mize | 750 mm |
| Dolžina | 2.650 mm |
| Globina | 2.800 mm |
| Višina | 2.000 mm |
| Teža | 6.100 kg |
Standardna oprema
- Nastavitev reže reza
- Osvetlitev linije reza
- Motorizirani zadnji naslon NC

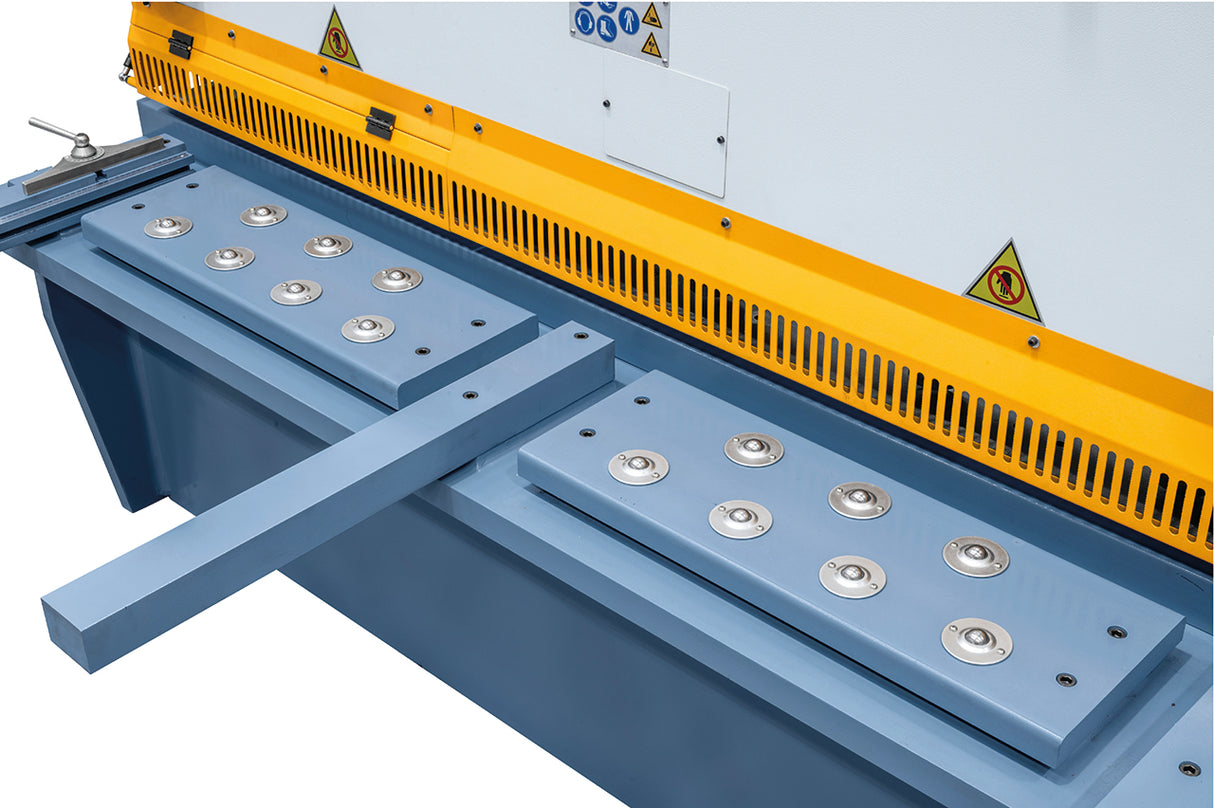

- Sprednja podpora pločevine

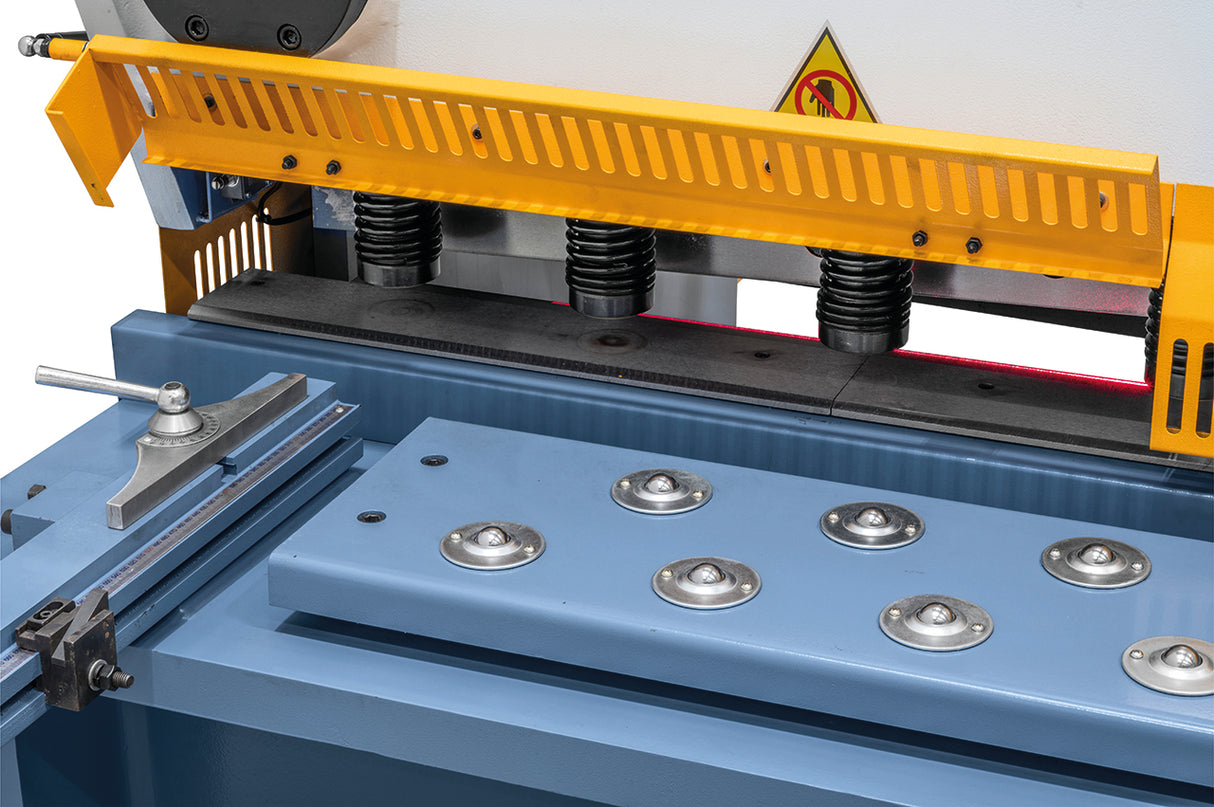

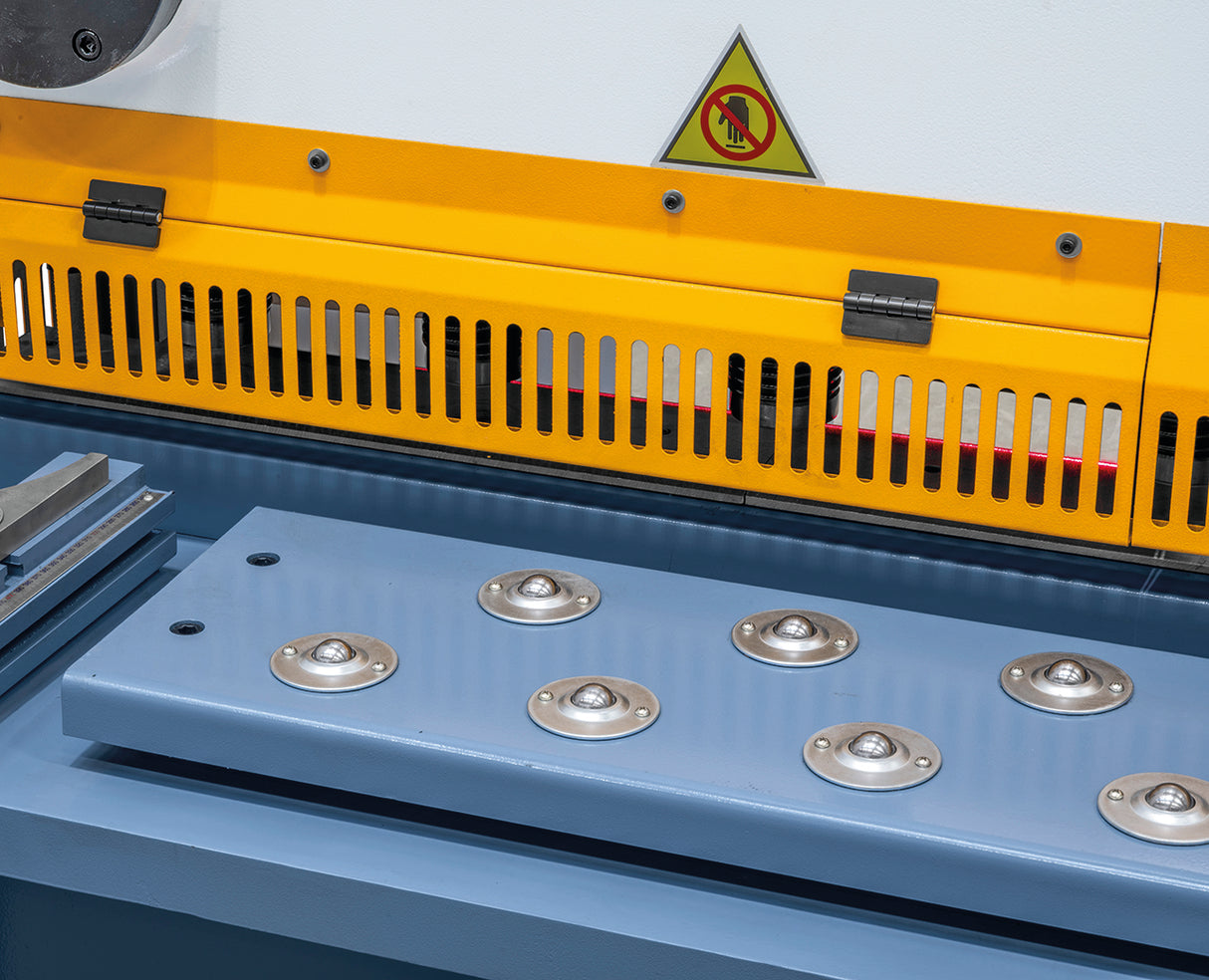

- Površina mize z vgrajenimi valji
- Stranski naslon

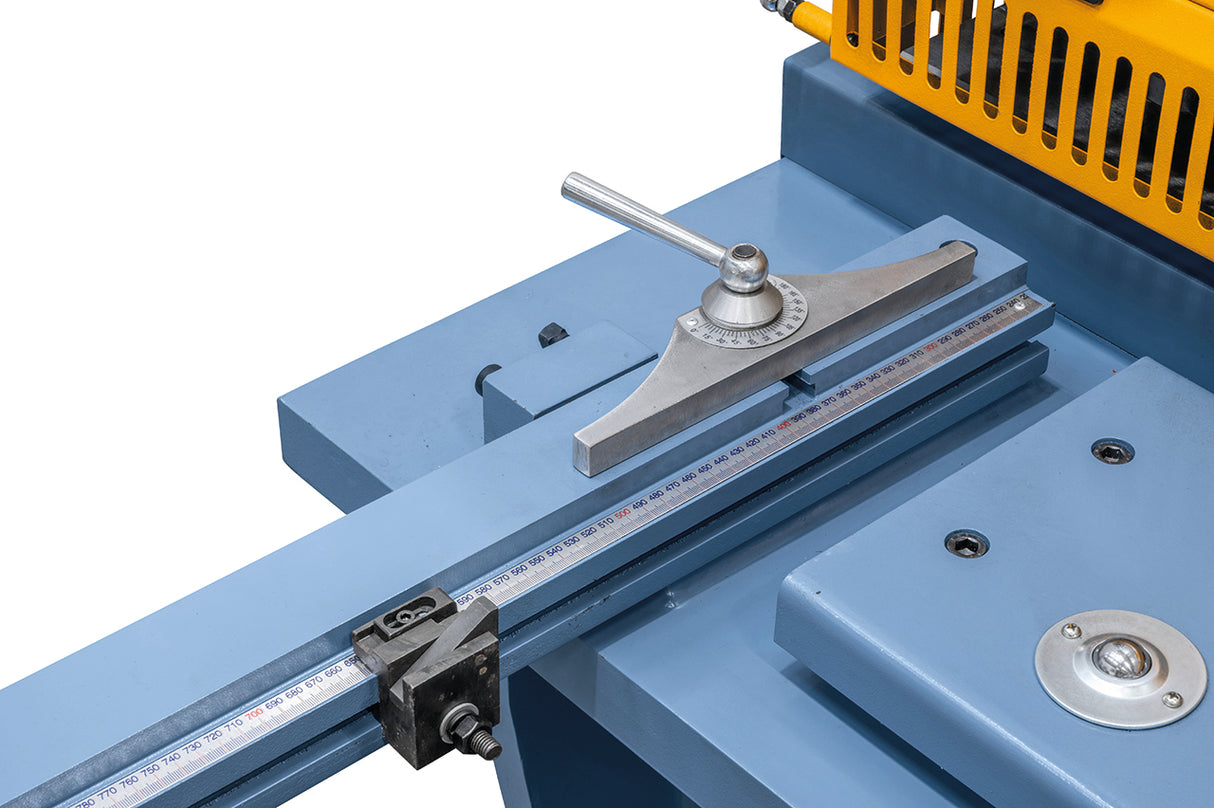

- Kotni naslon
- Zaščitna plošča s fotocelicami
- NC krmilje E21S
- Pedal z zasilnim ustavljanjem
- Noži iz orodnega jekla
Pogosta vprašanja
Kako debelo pločevino reže HKS 2000 x 10?
Reže pločevino debeline do 10 mm pri jeklu z natezno trdnostjo 400 N/mm². Pri bolj odpornih materialih se dejanska zmogljivost zmanjša, pri mehkejši pločevini, kot sta aluminij in baker, pa se lahko poveča.
Referenčna vrednost 10 mm je izračunana na mehkem jeklu trdnosti 400 N/mm². Za uporabo na legiranih ali visokotrdnostnih nerjavnih jeklih je priporočljivo pred nakupom preveriti dejansko zmogljivost glede na specifično trdnost materiala.
Ali škarje delujejo na enofazni ali trifazni tok?
Z motorjem 11 kW HKS 2000 x 10 zahtevajo trifazno napajanje 400V. Moči te ravni ni mogoče upravljati na enofaznem domačem ali maloservisnem tokokrogu.
Pred namestitvijo je priporočljivo preveriti razpoložljivost namenskega trifaznega voda z ustrezno zmogljivostjo, pri čemer je treba upoštevati tudi zagonski tok hidravlične črpalke. Naša tehnična služba lahko pomaga pri preverjanju električnih zahtev na +39 0825-1494022.
Kako se nastavi kot reza?

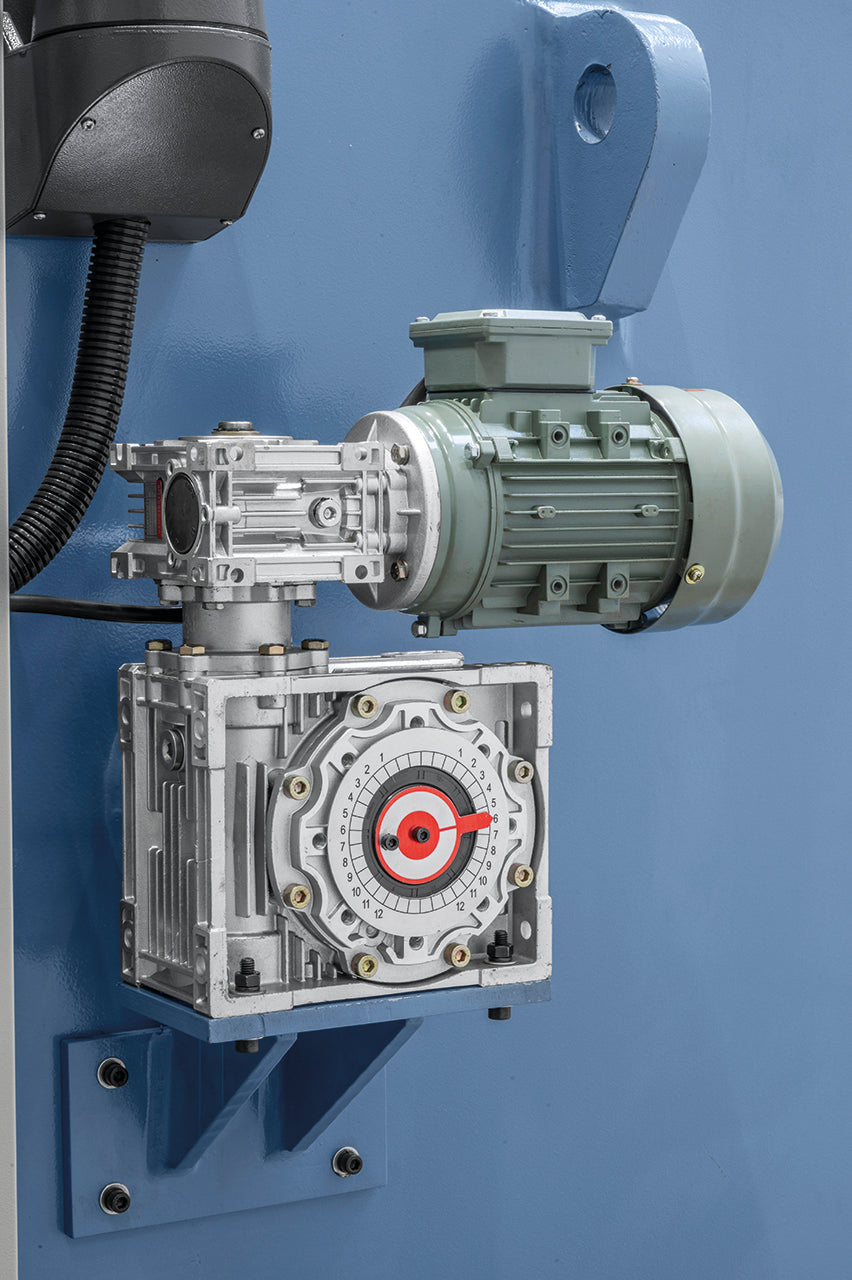

Kot reza je nastavljiv od 0,5° do 1° 45' neposredno na upravljalni plošči, brez ročnega mehanskega posega. Ožji koti zmanjšujejo deformacijo na tanki pločevini.
Hitra nastavitev na plošči omogoča prilagoditev kota vrsti materiala in debelini: manjši kot omejuje zvijanje pločevine pri tankih materialih, kot sta medenina in aluminij, večji kot pa povečuje učinkovitost reza pri večjih debelinah.
Kakšne varnostne sisteme ima stroj?

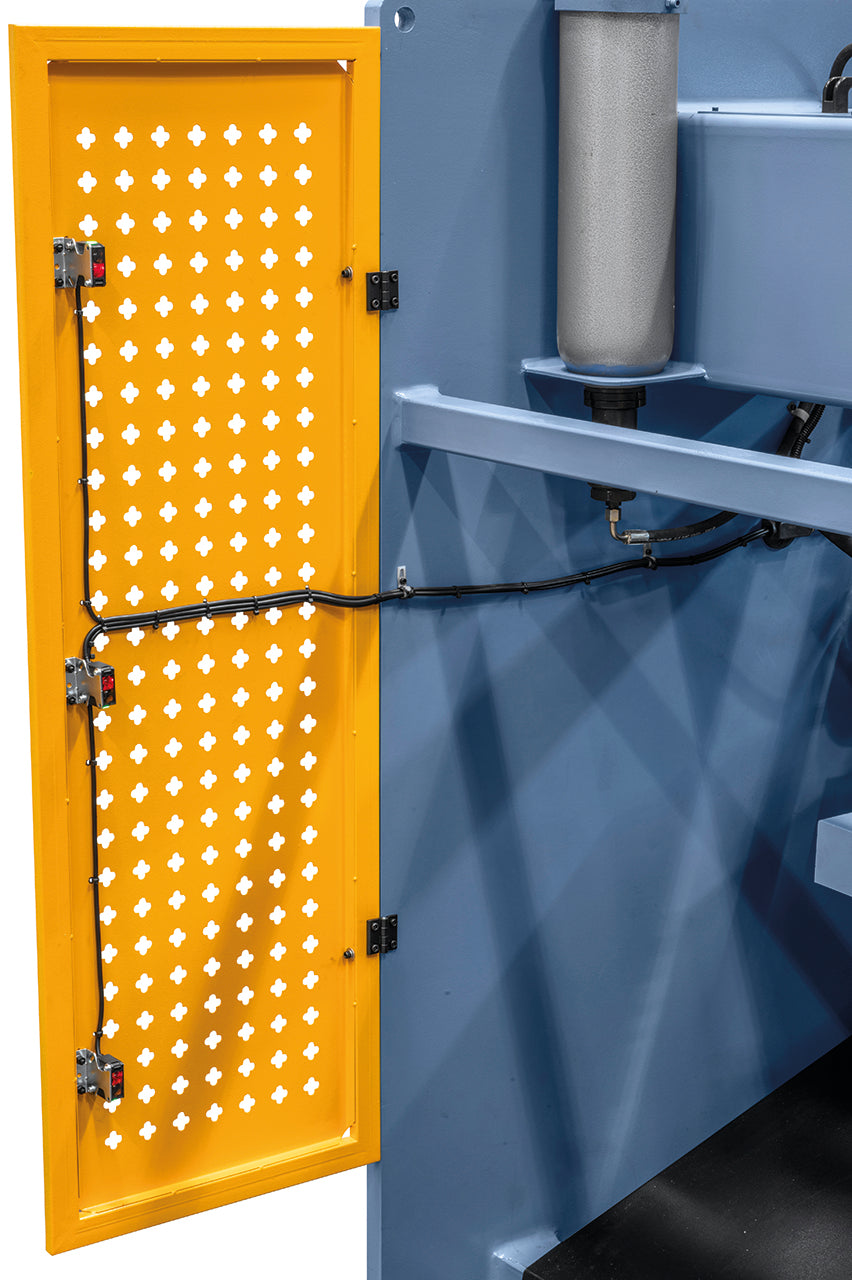

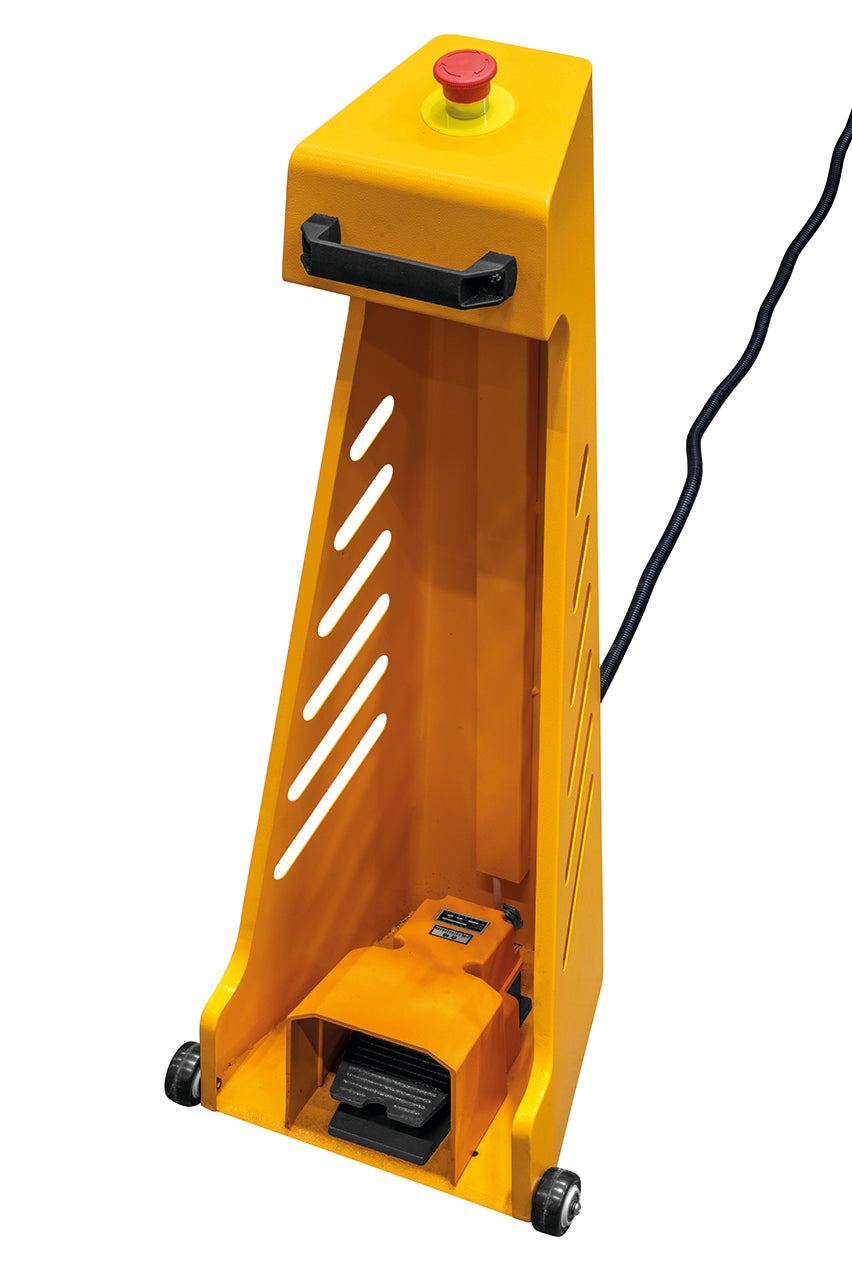

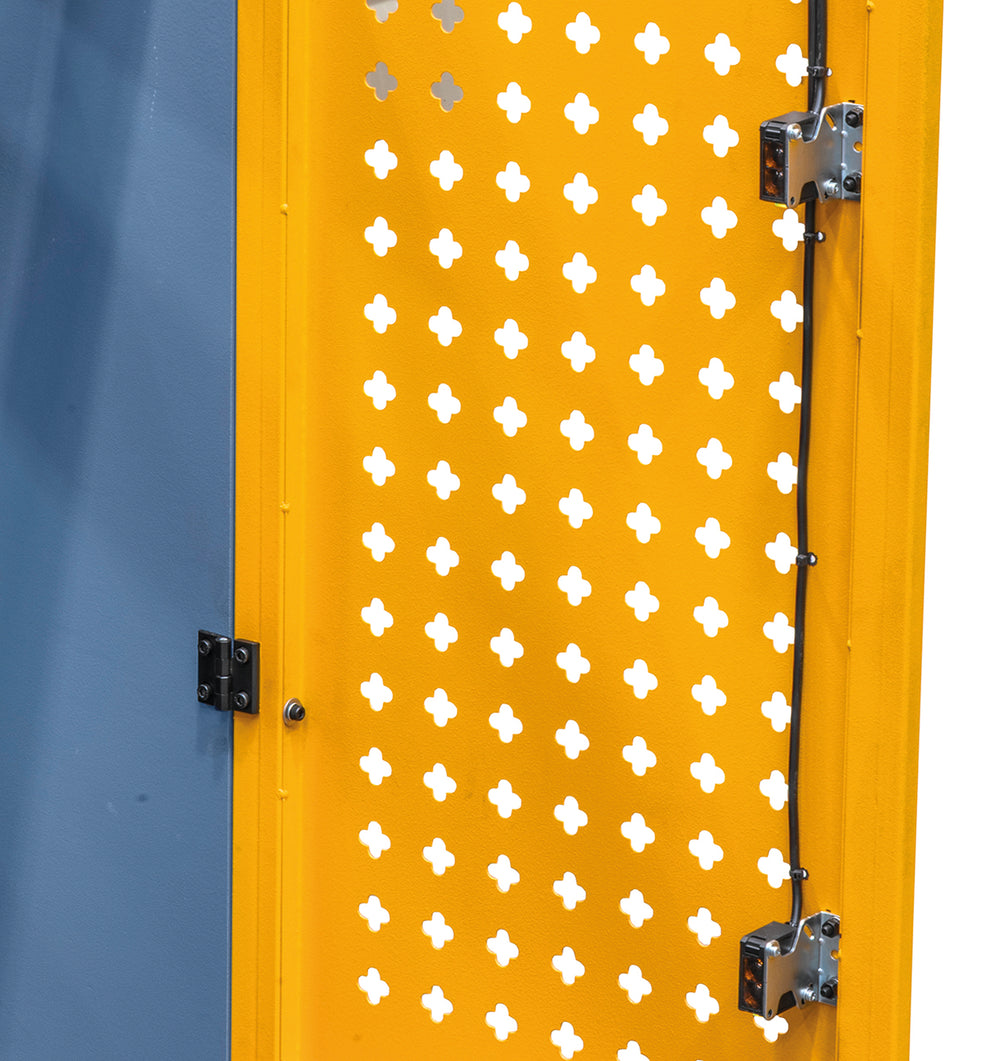

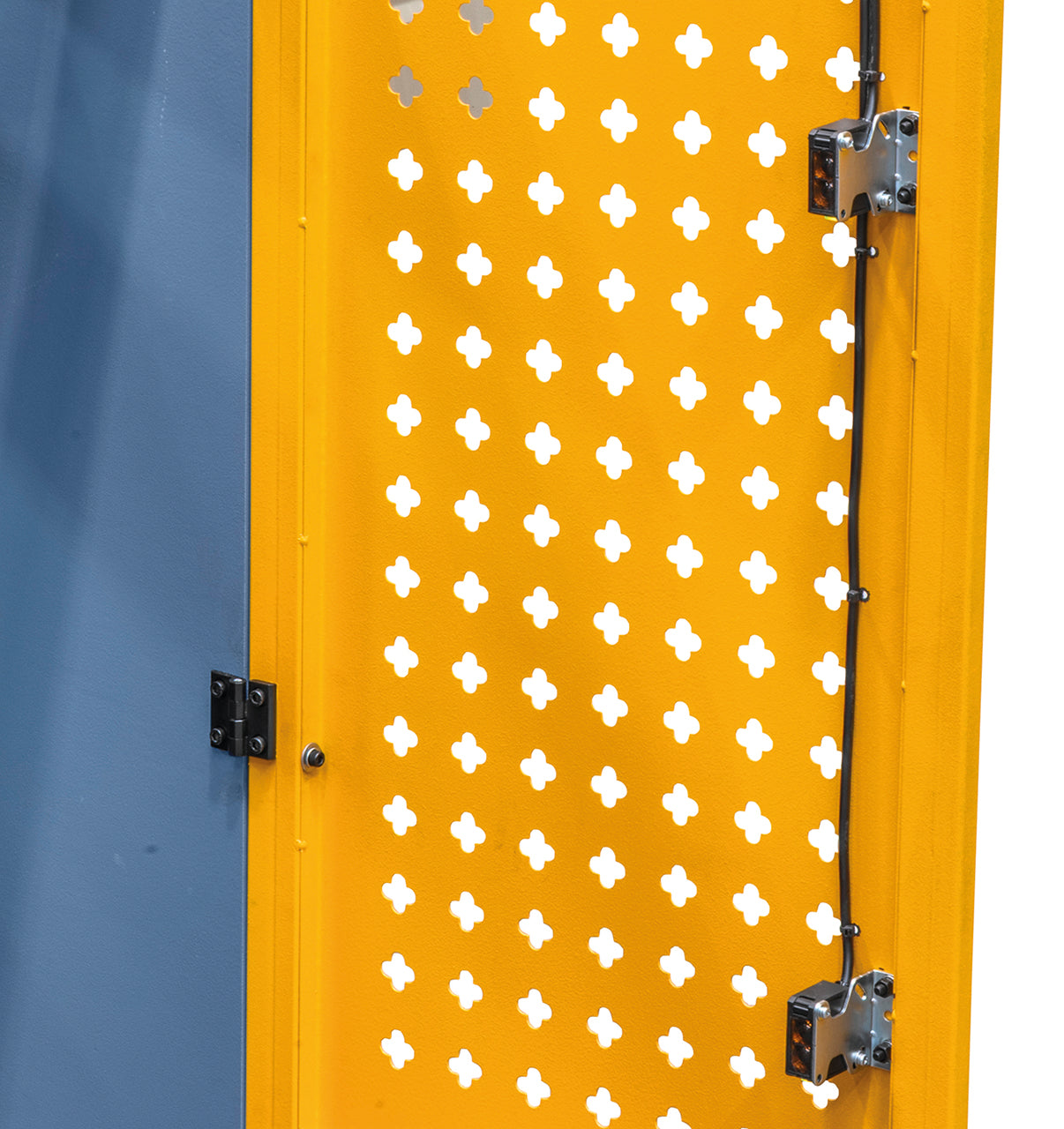

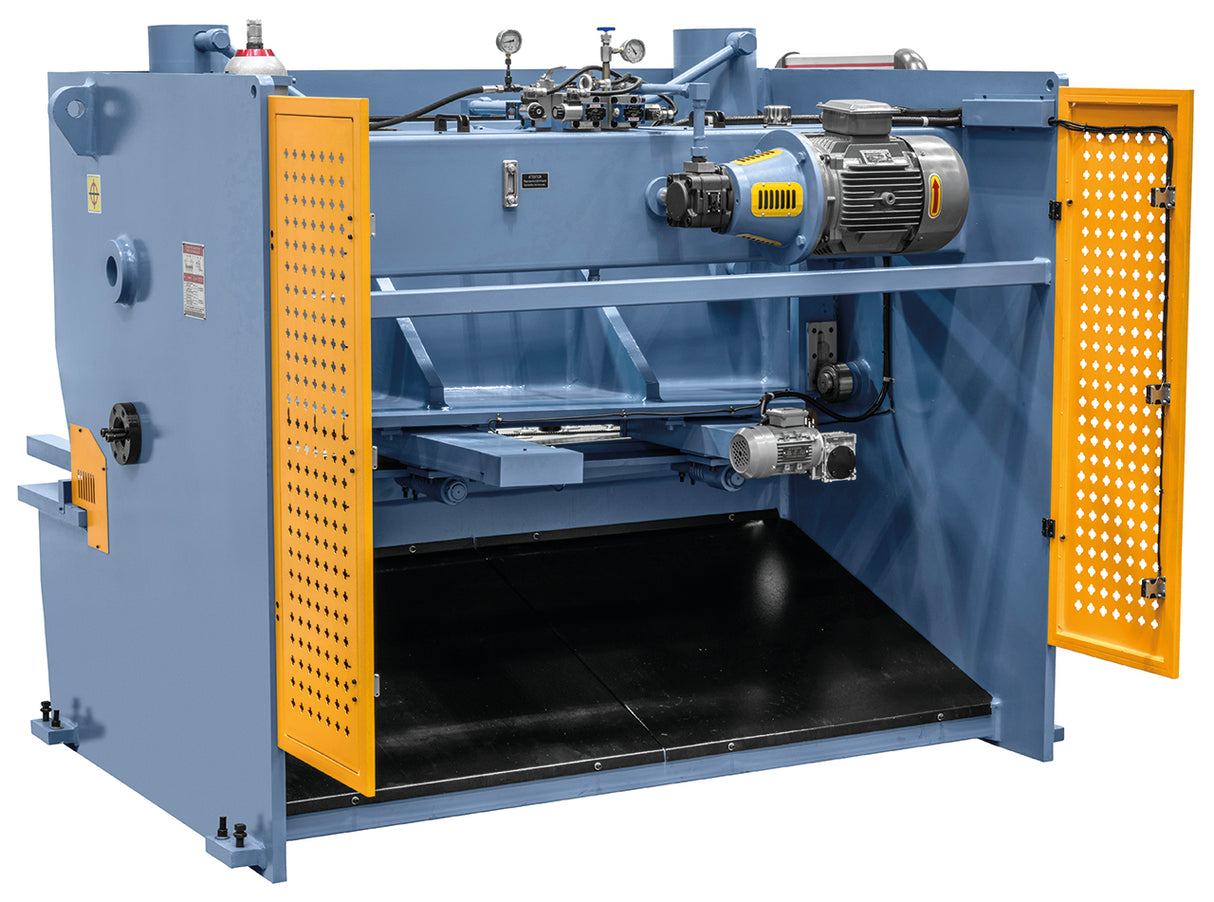

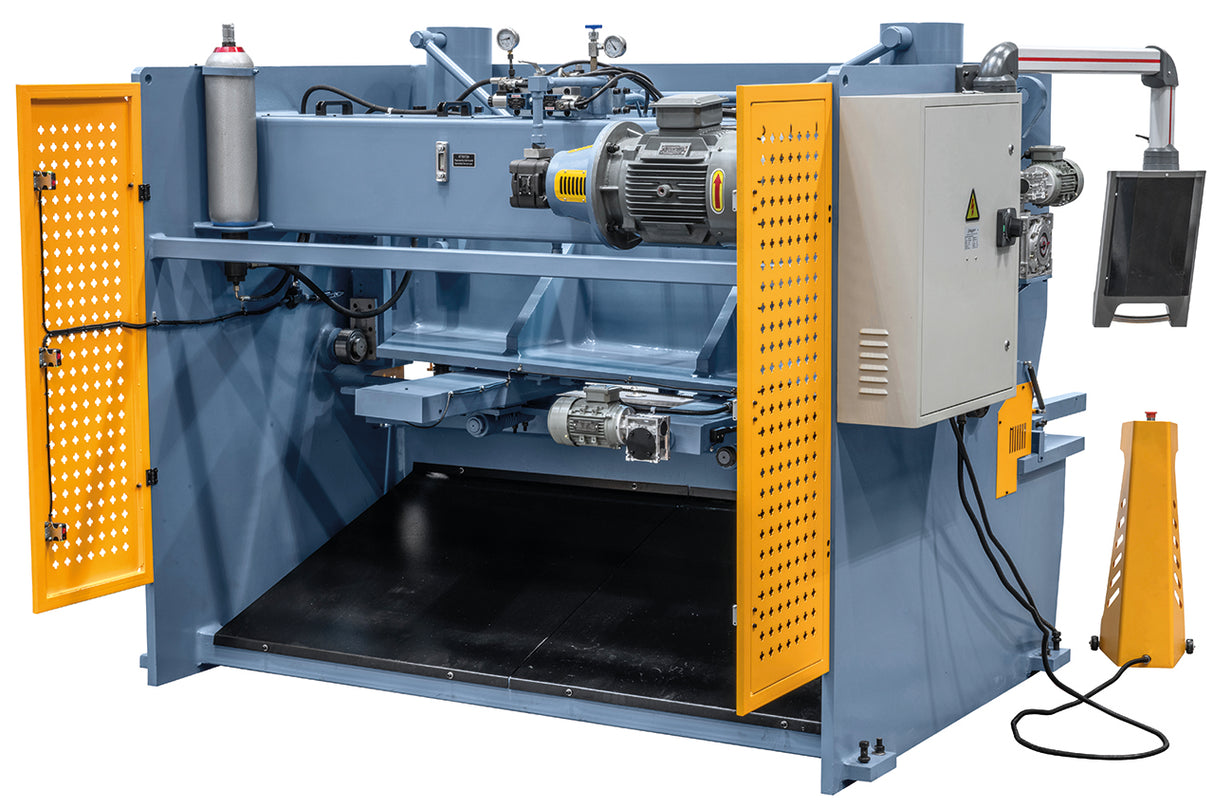

HKS 2000 x 10 ima zaščitno rešetko in fotocelice na zadnji strani ter rezanje, krmiljeno s pedalom z zasilnim ustavljanjem, ki ohranja roke upravljavca zunaj območja reza.
Zadnje fotocelice prekinejo cikel v primeru motnje v nevarnem območju. Krmiljenje s pedalom omogoča upravljavcu, da pločevino namesti z obema rokama in sproži rez šele, ko je pločevina pravilno nameščena ob naslonih.
Kakšen zadnji naslon ima HKS 2000 x 10?

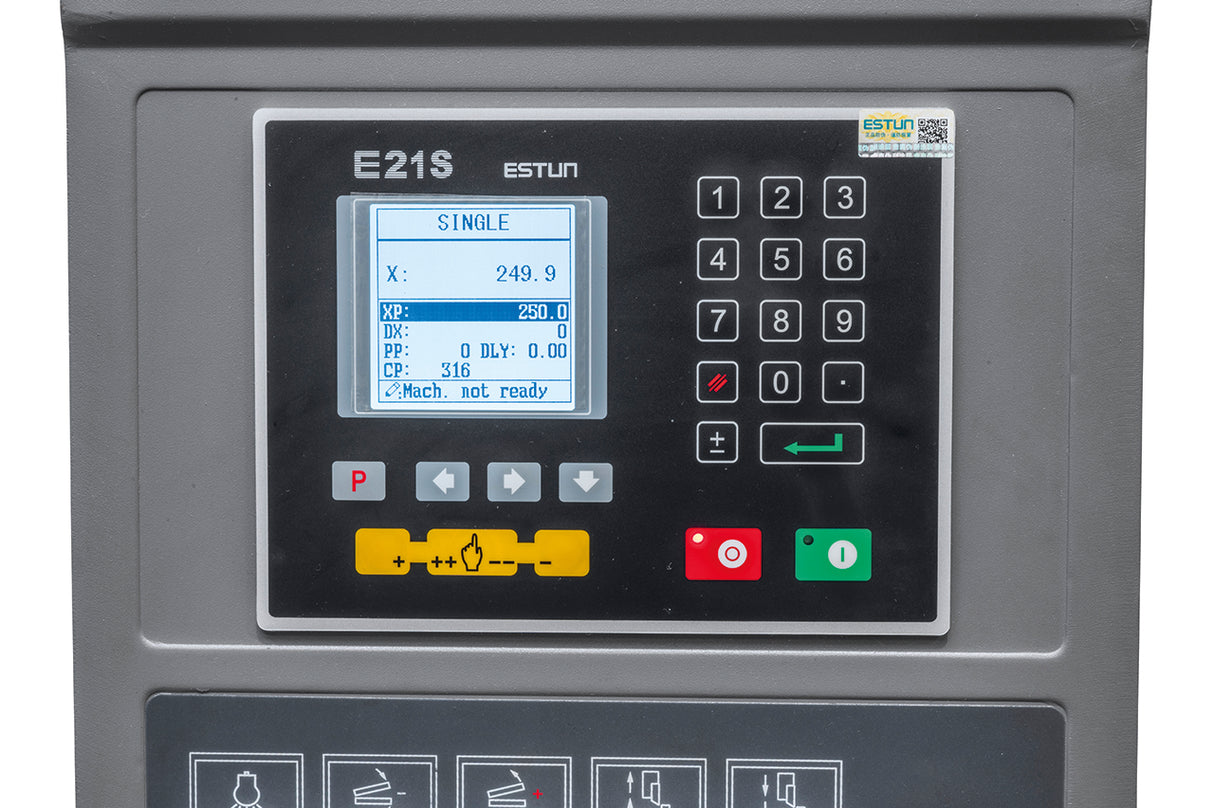

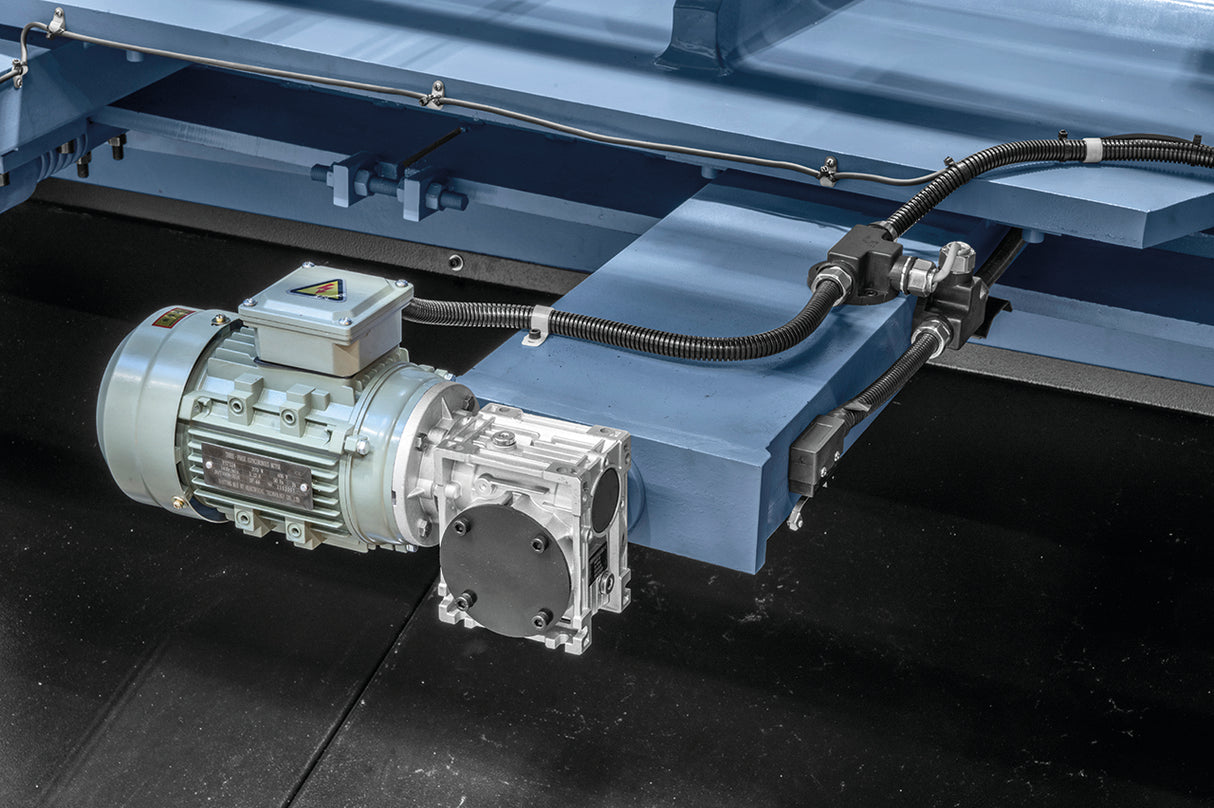

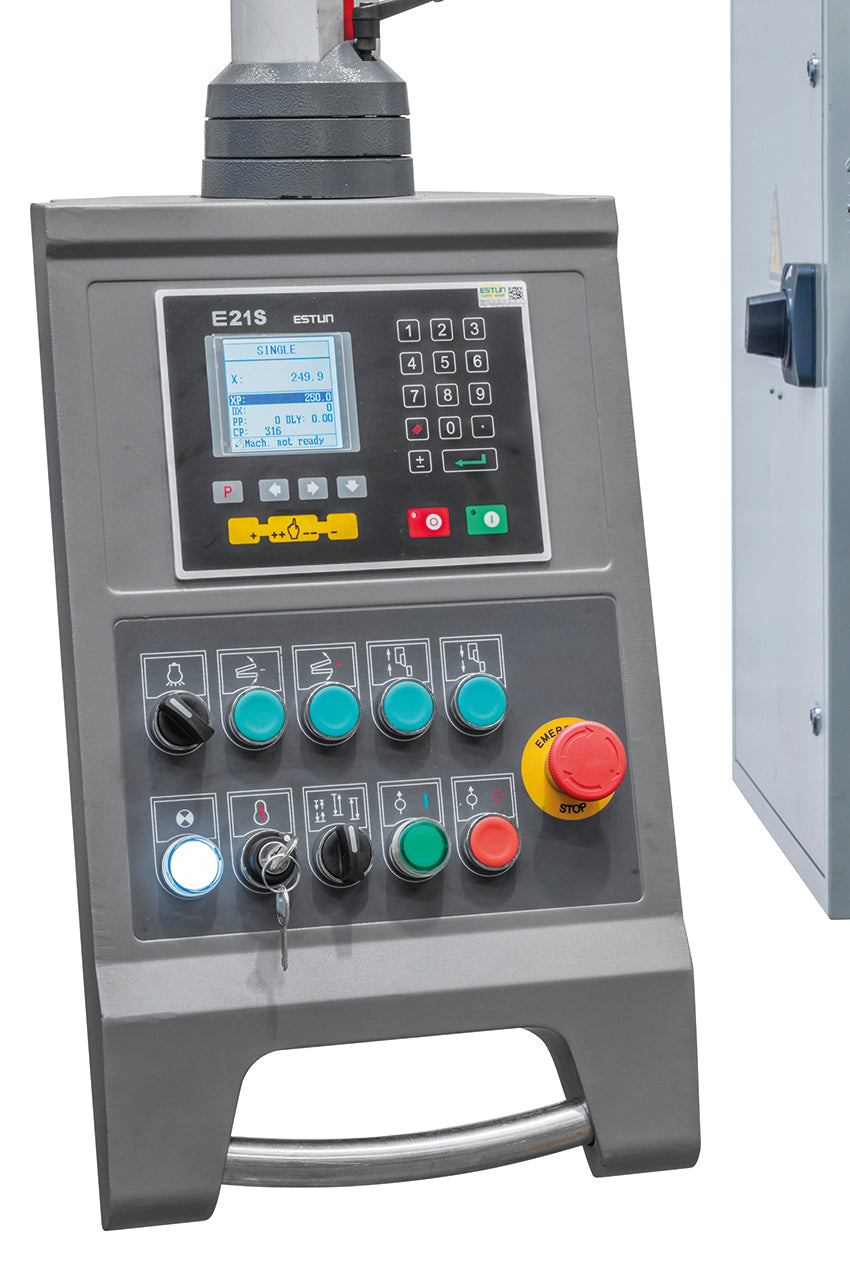

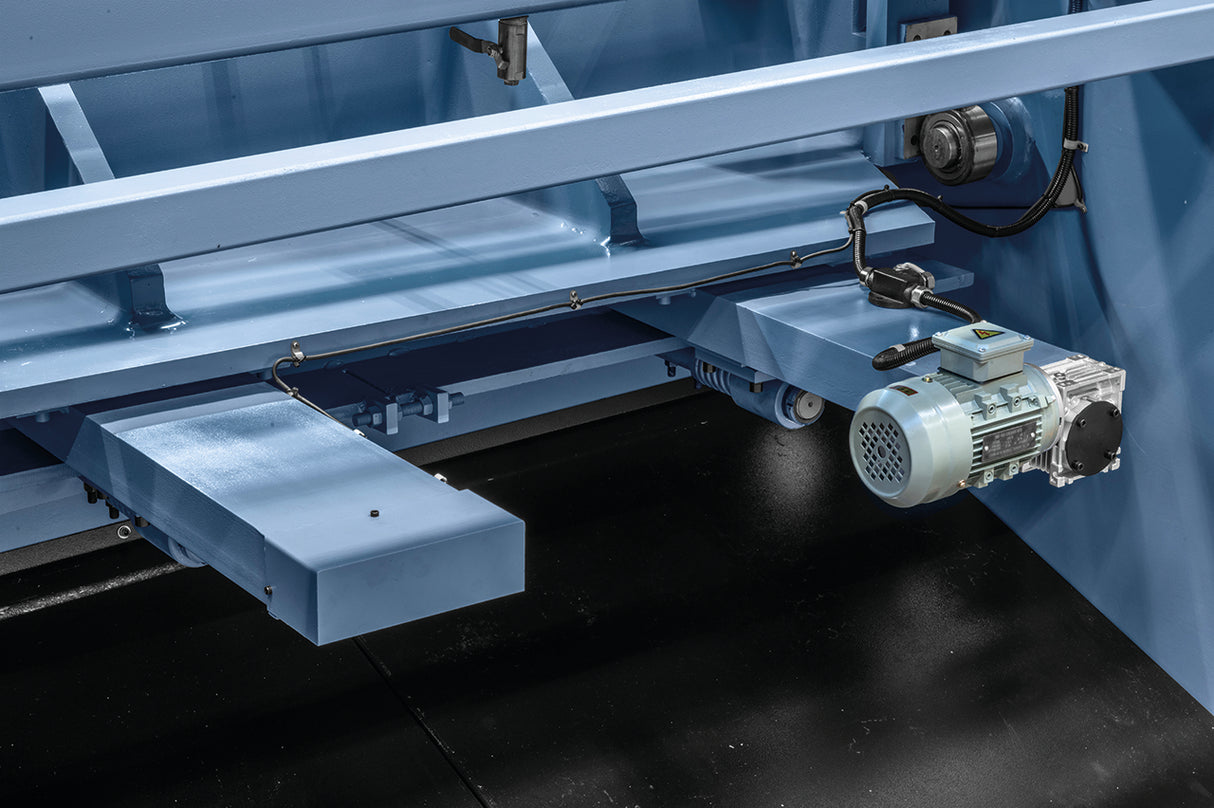

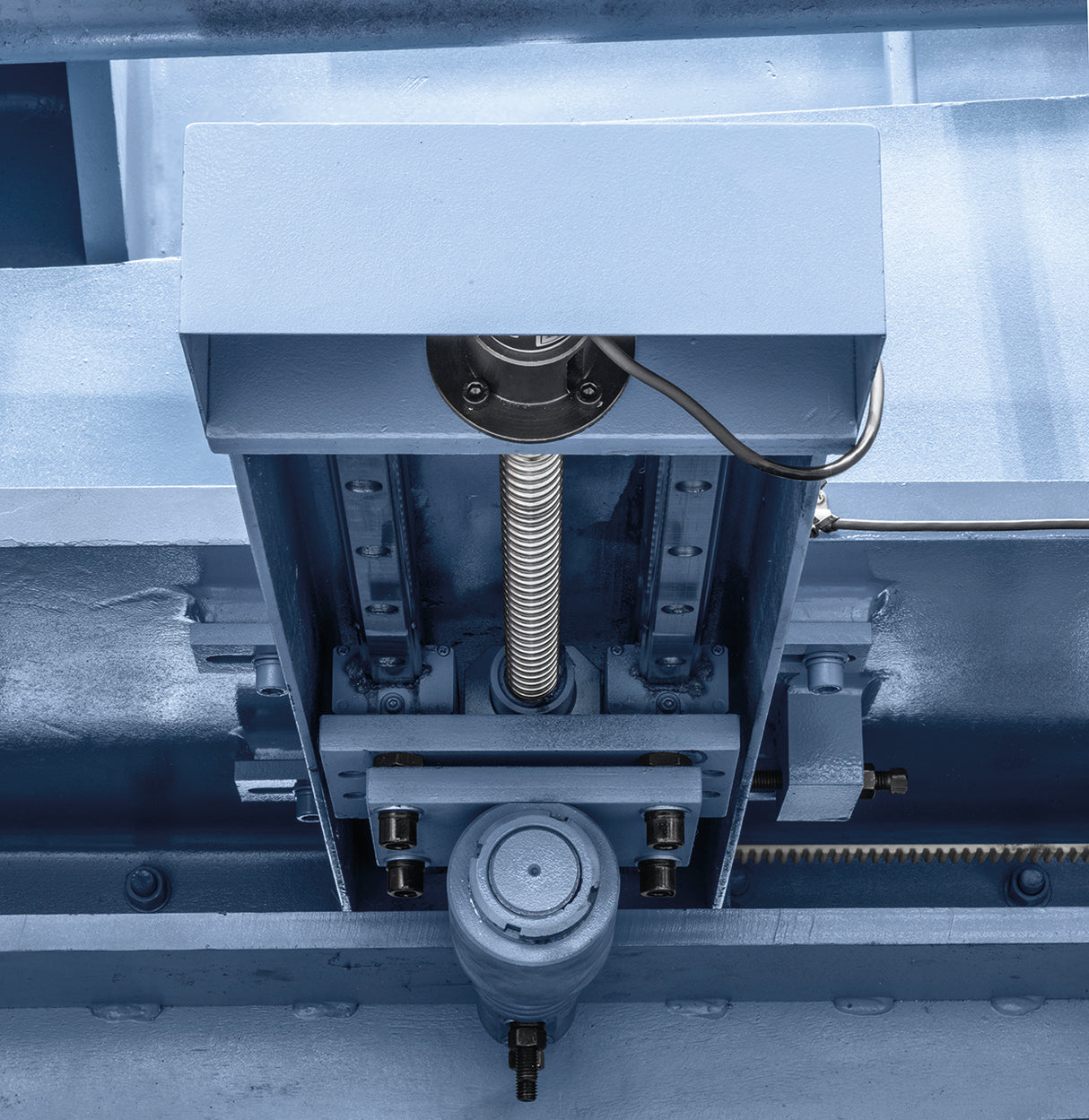

Ima motorizirani zadnji naslon NC s pomikom 0–600 mm, upravljan s krmiljem E21S. Omogoča ponovljivo nameščanje pločevine za serijske reze pri konstantnih merah.
NC krmilje E21S shrani delovne mere in samodejno premika naslon, kar skrajša čase nastavitve pri ponavljajoči se proizvodnji. Pri rezanju kratkih kosov brezstopenjsko nastavljiva dolžina reza omogoča dodatne prihranke časa.
Koliko tehta in koliko prostora zahteva namestitev?
Stroj tehta približno 6.100 kg in zaseda 2.650 mm dolžine, 2.800 mm globine in 2.000 mm višine. Zahteva industrijska tla, primerna za prenašanje obremenitve.
Prevoz in namestitev zahtevata dvižno opremo, primerno za težo. Krollit poskrbi za dostavo v pritličje s hidravličnim dvigalom vključeno za stroje nad 200 kg; za končno namestitev v delavnici je priporočljivo zagotoviti mostno dvigalo ali viličar ustrezne nosilnosti.
Ali so noži vključeni v dobavo?
Da, HKS 2000 x 10 je serijsko dobavljen z noži iz orodnega jekla, skupaj z motoriziranim zadnjim naslonom NC, krmiljem E21S, pedalom z zasilnim ustavljanjem, stranskim in kotnim naslonom ter zaščito s fotocelicami.
Noži iz orodnega jekla so podvrženi obrabi glede na rezani material in število ciklov. Originalni nadomestni deli Bernardo, vključno z nadomestnimi noži, so na voljo iz skladišča Krollit v Monteforte Irpino (AV), Italija.
