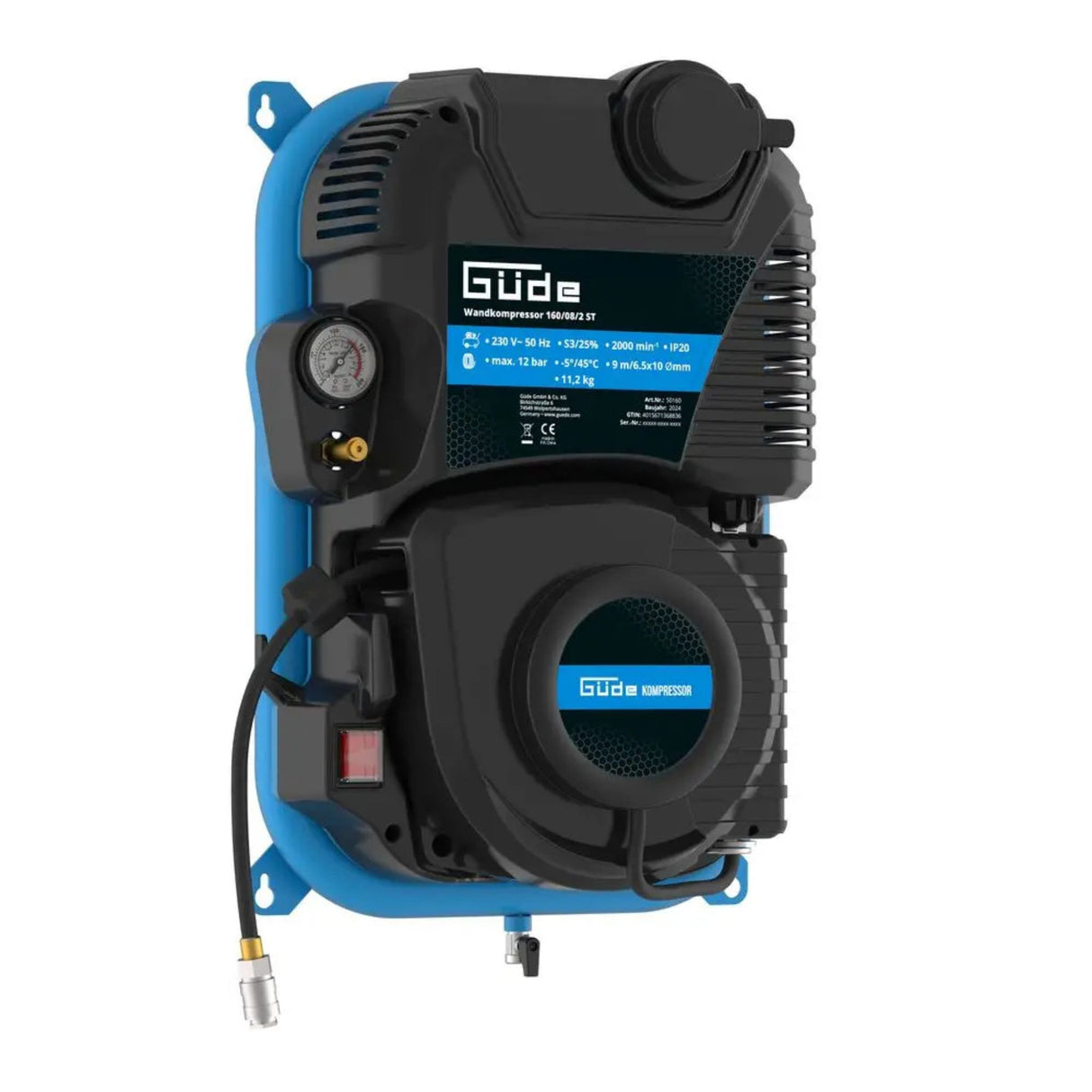

Stenski kompresor Güde 160/08/2 ST – Postaja za stisnjen zrak 8 bar s samodejnim navijalnikom cevi 9 m, brez olja
GWK 160/08/2 ST je postaja za stisnjen zrak, zasnovana za stalno profesionalno uporabo v delavnici: prostorsko varčna stenska montaža, vgrajen samodejni navijalnik z 9-metrsko cevjo in vrtenjem 180°, zmogljiv motor 1,1 kW, sesalna zmogljivost 160 L/min (6× Airpower), 2-litrska tlačna posoda za stabilno zalogo tlaka, 9 m tekstilno ojačana cev, odporna na povoženje, brezoljno delovanje z malo vzdrževanja ter zanesljiva stacionarna uporaba.
Za koga je primeren kompresor Güde 160/08/2 ST?
|
Profil
|
Primerno?
|
Razlog
|
|
Profesionalna avtomobilska/motoristična garaža ali delavnica
|
Idealno
|
Prostorsko varčna stenska montaža, 9 m cev z navijalnikom, zmogljiv motor 1,1 kW, 2 L posoda za stabilen tlak, zanesljivo delovanje v delavnici
|
|
Gradbišče ali obrtna delavnica
|
Idealno
|
Moč 1,1 kW za pnevmatsko orodje, 9 m delovnega dosega, tlačna posoda za zalogo zraka, trajna stenska namestitev
|
|
Avtokozmetični ali lakirni servis
|
Idealno
|
Stabilen tlak do 8 bar, samodejni navijalnik z 9 m cevjo, primerna moč za lakiranje, stenska namestitev v delavnici
|
Ni primerno za: Prenosno uporabo na poti ali v sili (fiksna stenska montaža), neprekinjene delovne cikle nad 10 ur (S3/25% prekinjeno delovanje, ni namenjeno dolgotrajnemu neprekinjenemu delu), zelo visok tlak (največ 8 bar v primerjavi z industrijskimi kompresorji 12+ bar) ali pogosto premikanje (10,9 kg in fiksna stenska montaža).
Tehnične specifikacije — Stenski kompresor Güde 160/08/2 ST
Napajanje in motor
|
Parameter
|
Vrednost
|
|
Omrežna napetost
|
230 V
|
|
Frekvenca
|
50 Hz
|
|
Moč motorja P1
|
1,1 kW
|
|
Hitrost motorja
|
1.450 vrt/min
|
|
Hitrost kompresorja
|
2.000 vrt/min
|
|
Način delovanja
|
S3/25% (25% prekinjeni delovni cikel)
|
|
Zaščitni razred
|
I
|
|
Stopnja zaščite IP
|
IP20
|
|
Vklop/izklop
|
Samodejno ob doseženem ciljnem tlaku
|
Kompresor in tlak
|
Parameter
|
Vrednost
|
|
Tip
|
Brez olja, 1 valj
|
|
Sesalna zmogljivost
|
160 L/min
|
|
Dejanski pretok pri 0 bar
|
90 L/min
|
|
Dejanski pretok pri 4 bar
|
60 L/min
|
|
Najvišji tlak
|
8 bar
|
|
Prostornina posode
|
2 litra (zaloga tlaka)
|
|
Vgrajen manometer
|
1 (neposreden odčitek tlaka)
|
|
Priključki za stisnjen zrak
|
1 glavni priključek
|
Navijalnik in cev
|
Parameter
|
Vrednost
|
|
Samodejni navijalnik cevi
|
Vgrajen v ohišje kompresorja
|
|
Vrtenje
|
180 stopinj (dostop do cevi z obeh strani)
|
|
Fleksibilna cev
|
Dolžina 9 metrov
|
|
Vrsta cevi
|
Tekstilno ojačana, odporna na olje
|
|
Temperaturno območje cevi
|
Odporna od -20 °C do +60 °C
|
|
Odporna na povoženje
|
Da, tudi pod tlakom (odporna na obremenitev vozila)
|
|
Spojka
|
Priložena cevi
|
Hrup
|
Parameter
|
Vrednost
|
|
Raven zvočne moči LWA
|
89 dB(A)
|
|
Raven zvočnega tlaka LPA
|
69 dB(A)
|
Mere in teža
|
Parameter
|
Vrednost
|
|
Dolžina
|
560 mm
|
|
Širina
|
390 mm
|
|
Višina
|
200 mm
|
|
Neto teža
|
10,9 kg
|
|
Bruto teža (embalaža)
|
13,2 kg
|
Skladnost
|
Parameter
|
Vrednost
|
|
Oznaka
|
CE – Direktiva o strojih 2006/42/ES
|
|
GTIN
|
4015671368836
|
Standardna oprema
- Stenski kompresor Güde 160/08/2 ST (predhodno sestavljen)
- Brezoljni motor 1,1 kW (vgrajen)
- Vgrajen samodejni navijalnik cevi (nameščen v ohišju)
- 9 m tekstilno ojačana fleksibilna cev (priložena, navita)
- Spojka cevi (priložena)
- Vgrajen manometer (v ohišju)
- 2-litrska posoda (vgrajena)
- 1 glavni priključek za stisnjen zrak (priložen)
- Nosilec za stensko montažo (priložen)
- Priključni kabel(-i) 230 V (priloženi)
- Navodila za uporabo
- ES-izjava o skladnosti
- Mednarodna garancija Güde
Pogosta vprašanja
1. Kakšna je glavna razlika med GWK 160/08/2 ST in prenosnim Airpower Dual Drive?
Stacionarno proti prenosnemu. GWK = fiksna stenska postaja za delavnico ali laboratorij (trajna namestitev), moč 1,1 kW (7× Airpower), 9 m cev (15× 0,6 m cev Airpower), 2 L posoda za zalogo tlaka in zmogljivost 160 L/min (6× Airpower). Airpower = prenosna naprava 1,7 kg za potovanja in nujne primere pri vozilu, Dual Drive 12 V/230 V, cev 0,6 m, brez posode, zmogljivost 26–27 L/min. Izbira: stalna delavniška namestitev = GWK; potovanja in nujni primeri = Airpower.
2. Kako 2-litrska posoda shranjuje tlak?
2-litrska posoda je vgrajena tlačna posoda. Kompresor jo hitro napolni s sesalno zmogljivostjo 160 L/min do ciljnega tlaka 8 bar, nato se kompresor IZKLOPI. Posoda shranjuje stisnjen zrak. Ko orodje porablja zrak, posoda dovaja shranjeni zrak, zato kompresorju ni treba delovati neprekinjeno. Ko tlak pade pod prag za ponovni vklop, se kompresor samodejno ZNOVA ZAŽENE in napolni posodo. Cikel se ponavlja: shranjevanje → dovajanje → samodejno polnjenje. Tako se zmanjšata neprekinjeno delovanje in pregrevanje ter ohranja stabilnejši tlak.

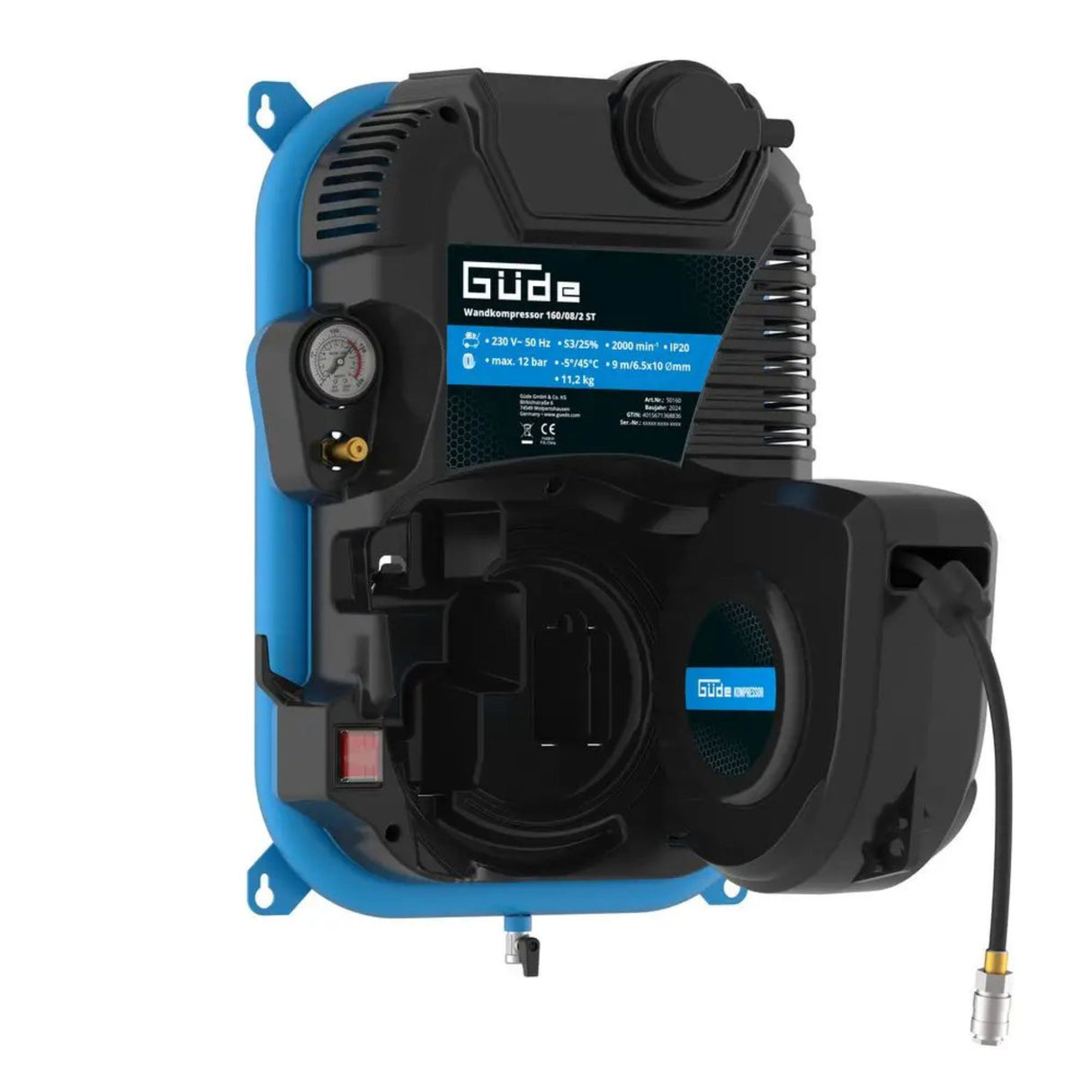

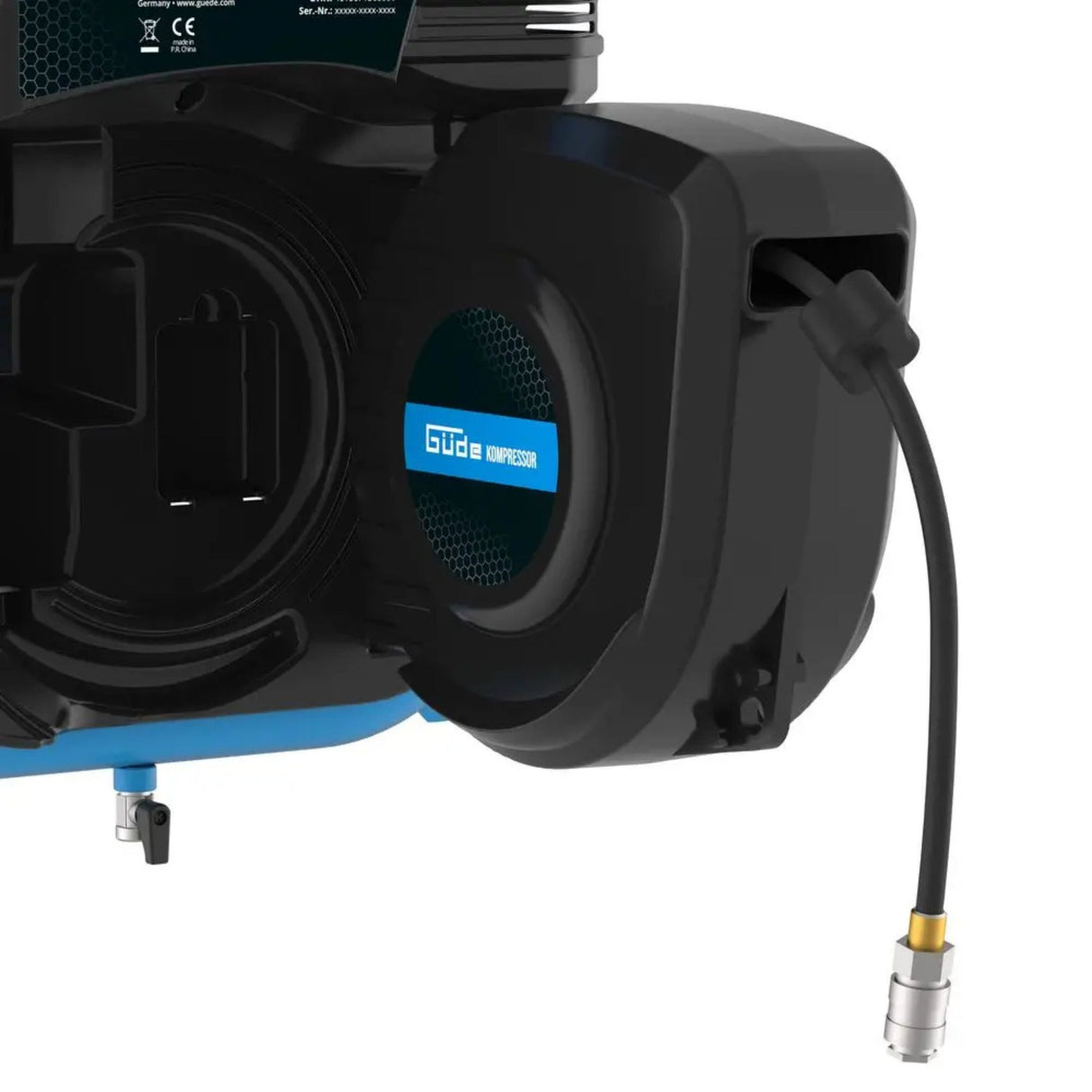

3. Kako deluje samodejni navijalnik 9 m cevi z vrtenjem 180°?
Navijalnik je vgrajen v ohišje kompresorja. 9 m cev je navita na vrtljiv mehanizem. Ko uporabnik potegne cev, se gladko odvije. Vrtenje za 180° omogoča dostop do cevi z OBEH STRANI stenske enote, kar olajša razporeditev delavnice. Ko cev pospravite, jo vgrajeni vzmetni mehanizem samodejno navije nazaj. Praktična prednost: manj cevi na tleh, manj ovir in prilagodljiv dostop z obeh strani.
4. Kaj pomeni, da je cev odporna na povoženje z vozilom?
Cev je zasnovana za visoke mehanske obremenitve in je tekstilno ojačana. Če vozilo v običajnih delavniških razmerah zapelje čez cev, ojačana konstrukcija pomaga preprečiti poškodbe. Ta lastnost poudarja robustnost cevi za zahtevno uporabo v delavnici.
5. Ali način S3/25% pomeni prekinjeno delovanje?
Da. S3/25% označuje prekinjeno delovanje: kompresor je predviden za delovanje 25% cikla in 75% počitka za hlajenje. Polnjenje pnevmatik v delavnici običajno poteka v kratkih ciklih, pnevmatsko orodje pa se prav tako uporablja nekaj minut z vmesnimi premori. Kompresor se samodejno VKLAPLJA/IZKLAPLJA in ni namenjen večurnemu neprekinjenemu delovanju. Za neprekinjeno industrijsko uporabo je potreben ustrezno zasnovan kompresor.
6. Ali je največji tlak 8 bar primeren za delavnico?
Da, za številne običajne delavniške naloge. Avtomobilske pnevmatike običajno potrebujejo približno 2,5–3,5 bar, veliko pnevmatskega orodja pa deluje med 6 in 8 bar. Oprema, ki potrebuje 10–12 bar, zahteva kompresor z višjim največjim tlakom.
7. Ali stenska montaža zahteva električarja?
Priporočljiva je strokovna namestitev. Stena mora varno nositi 10,9 kg težko enoto z ustreznim nosilcem. Priklop 230 V mora biti izveden v skladu z veljavnimi električnimi predpisi in z ustreznim vtičem/vtičnico. Po potrebi naj stensko montažo in električni priklop izvede usposobljen električar. Po namestitvi naprava deluje samodejno.
