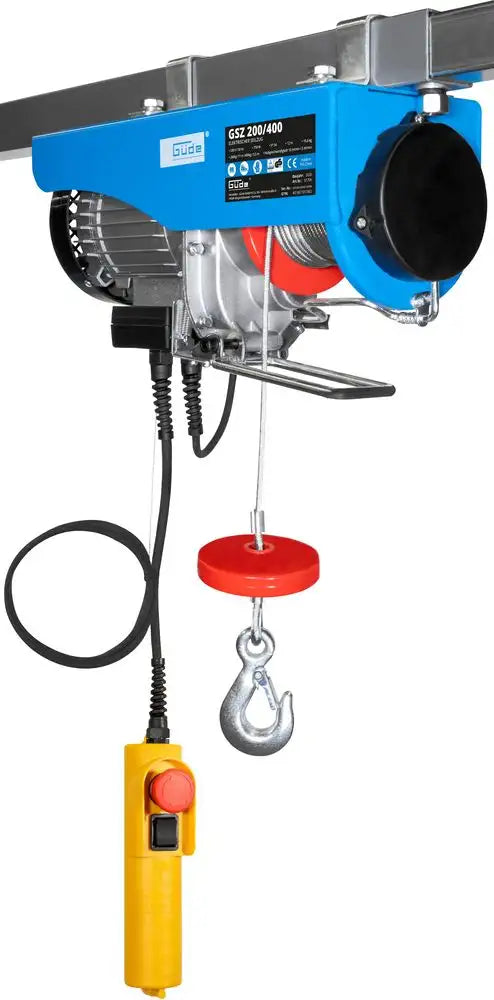

Električno dvigalo Güde GSZ 200/400 – nosilnost 200 kg pri neposrednem vleki ali 400 kg s škripcem, 12 m kabel

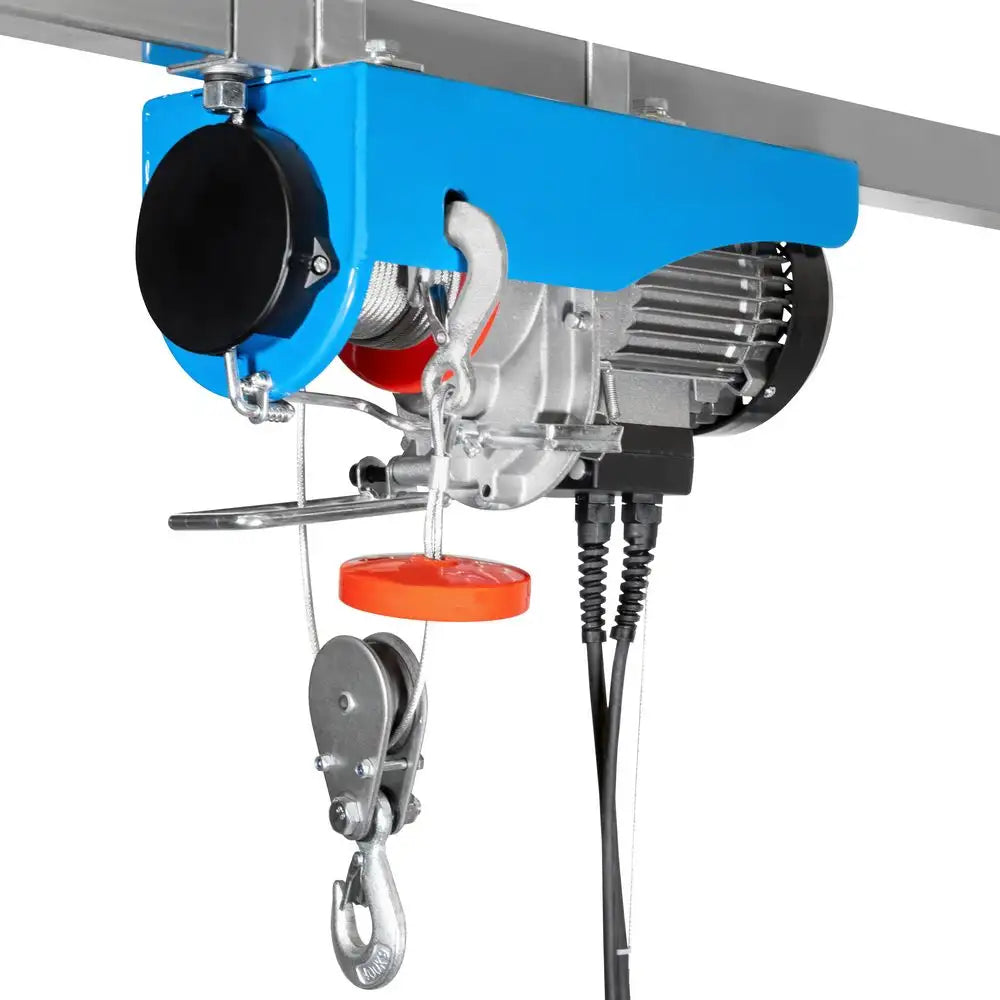

Dvigalo deluje v dveh alternativnih konfiguracijah. Pri neposrednem vleki, ko se vrv navpično spušča z bobna na kavelj, je nosilnost 200 kg, efektivna višina dviga pa 11 m. Z vključenim povratnim škripcem se vrv na škripcu enkrat obrne nazaj: nosilnost se podvoji na 400 kg, efektivna višina se prepolovi na 5,5 m, hitrost pa se zmanjša z 8 na 4 m/min.

Mehansko načelo je enako kot pri dvigalu: dodajanje povratnega škripca podvoji silo, ki jo lahko motor dvigne, vendar prepolovi hod na vrtljaj bobna. Izberite konfiguracijo 200 kg, ko je potrebna višina, konfiguracijo 400 kg, ko je potrebna nosilnost.

GSZ 200/400 ima samodejno notranjo zavoro: v primeru izpada električne energije tovor ostane v položaju, v katerem je bil ob izpadu električne energije. Ne spušča se zaradi gravitacije.

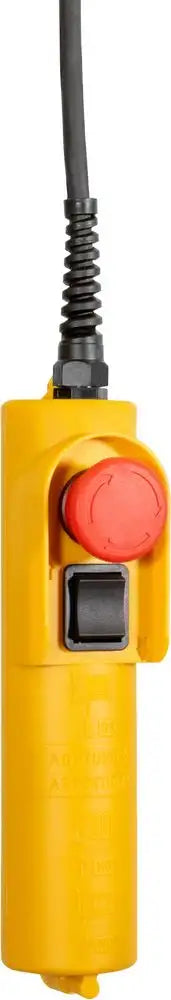

Zavoro aktivira ohišje zavore (številka rezervnega dela 17080303), ki se aktivira, ko spustite gumb na nadzorni plošči ali ko se motor izklopi. Ta funkcija vam omogoča, da prekinete dvigovanje, da premaknete tovor, si vzamete odmor ali se spopadete z nenadnim izpadom električne energije, ne da bi pri tem izgubili nadzor nad dvignjenim bremenom.

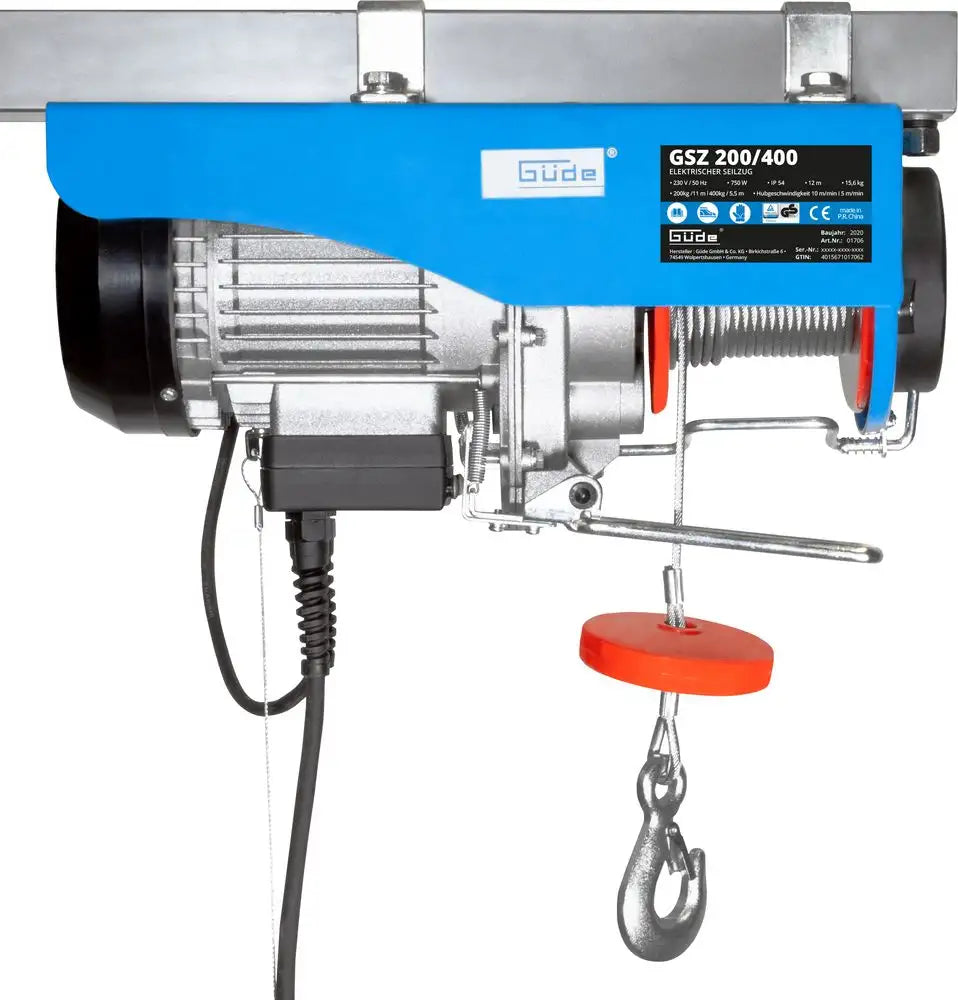

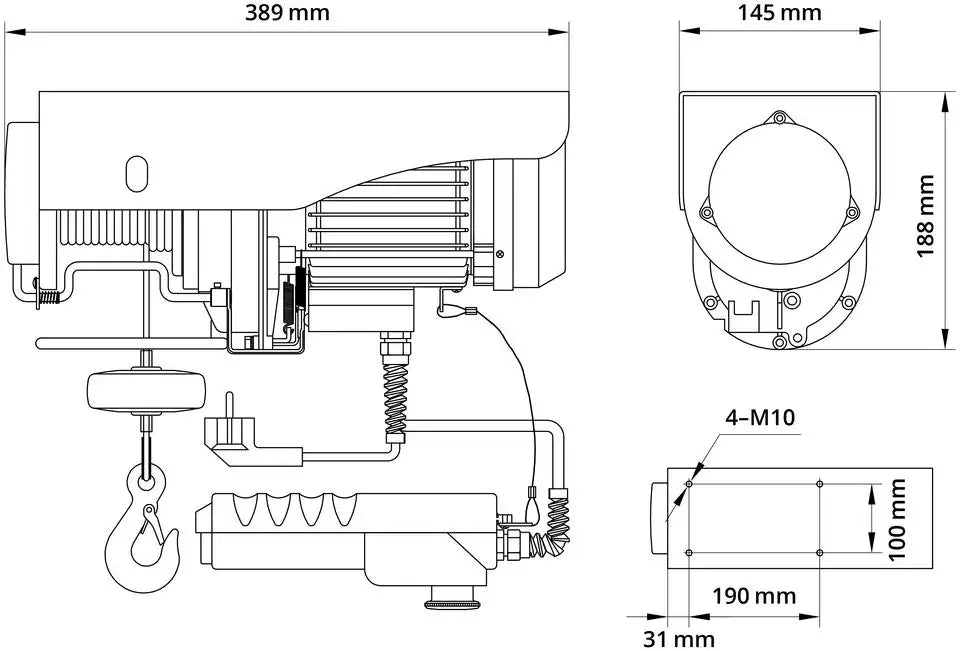

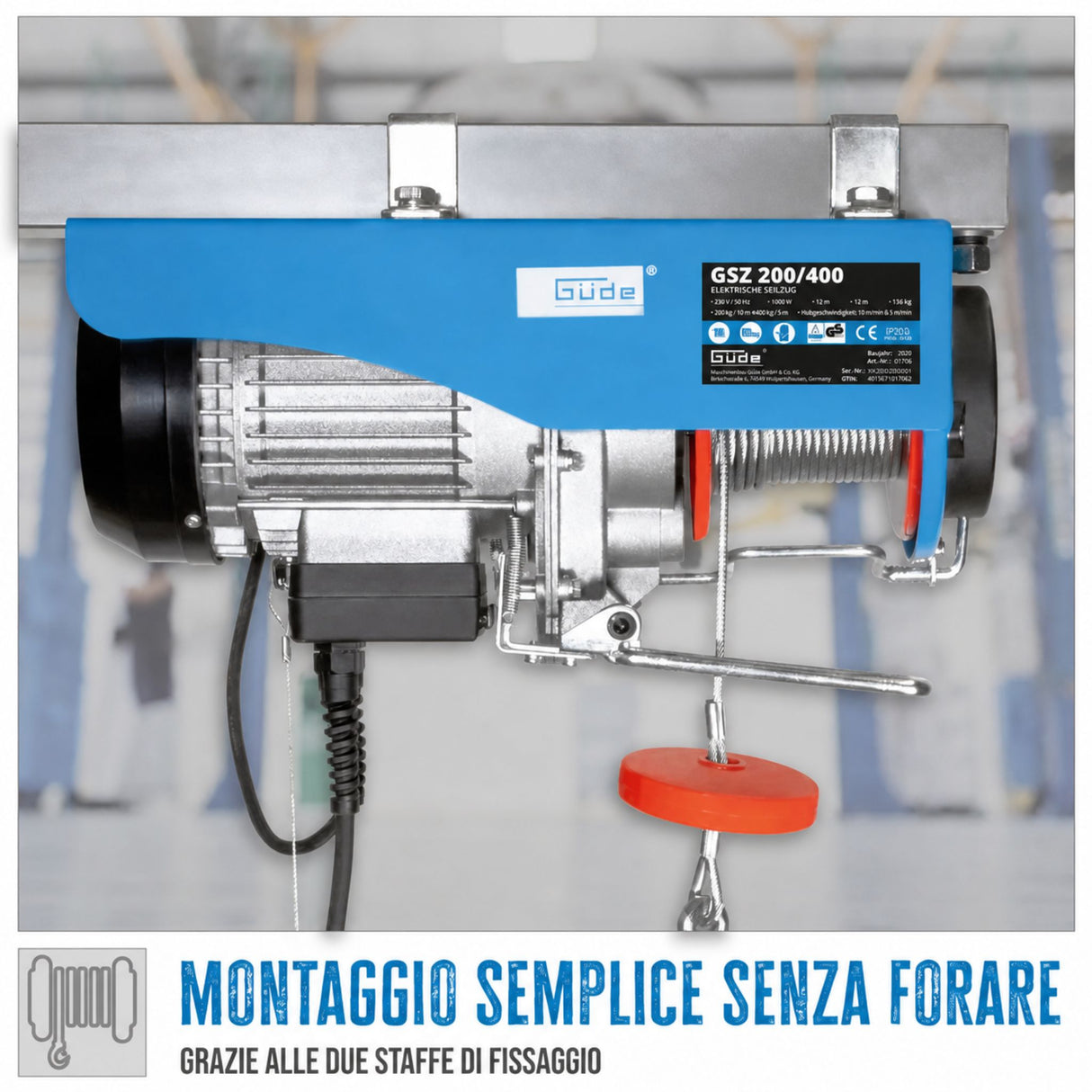

GSZ 200/400 je pritrjen na vodoravno nosilno cev s priloženimi nosilci in vijaki. Cev mora biti del konstrukcije, ki je zasnovana tako, da podpira vsaj težo dvigala (15,6 kg) plus največjo obremenitev (200 ali 400 kg) plus ustrezen varnostni faktor za uporabo.

V praksi to pomeni, da je I-nosilec, HEA profil ali konstrukcijska cev, ki jo usposobljeno osebje pritrdi na steno ali strop. Nosilci za stene iz mavčnih plošč, lahke police ali hidravlične in električne cevi niso primerne. Za delavnice in skladišča je tipična rešitev I-nosilec, nameščen v rešetko ali namenski portal. Strukturno preverjanje sidrišča je odgovornost monterja ali usposobljenega tehnika.

Ne. GSZ 200/400 je dvigalo za dvigovanje materialnih bremen in ni certificirano za dvigovanje ljudi. Evropski predpisi razlikujejo med opremo za dvigovanje bremen in opremo za dvigovanje ljudi, z zelo različnimi zahtevami glede varnosti, redundance in testiranja.

Dvigovanje ljudi zahteva posebno opremo (dvižne ploščadi, stopniščna dvigala, dvigala), certificirano za to uporabo, z redundantnimi sistemi za preprečevanje padcev in obveznimi postopki rednega vzdrževanja. Uporaba neskladnega dvigala za dvigovanje ljudi je kršitev predpisov o preprečevanju nesreč in ogroža varnost upravljavca.

Jeklena vrv je obrabni del. Pred vsako uporabo jo je treba vizualno pregledati in zamenjati ob prvih znakih poškodb: pretrgane niti, zmečkanina, deformacija, lokalizirana oksidacija ali neenakomerne reže na bobnu.

Tehnična merila za zavrnitev jeklenih vrvi so kodificirana v standardu ISO 4309 (merila za pregled in zavrnitev jeklenih vrvi za dvižne naprave). Kot smernica je treba vrv zamenjati, ko je na dolžini, ki je 6-kratnik njenega premera (odvisno od konstrukcije), zaznanih več kot 6–10 pretrganih žic. Za zamenjavo je potreben originalni kabel Güde, dolg 12 m in premera 3,8 mm, s pravilnim tlačnim priključkom: za originalni del se obrnite na podporo Krollit.

GSZ 200/400 je ocenjen za izolacijski razred I in nima visoke stopnje zaščite IP. Namenjen je uporabi v delavnicah, garažah in notranjih skladiščih. Ni primeren za neposredno izpostavljenost dežju, snegu, vodnim curkom ali eksplozivnim prašnim okoljem.

Za zunanjo uporabo na gradbiščih je potrebno dvigalo ali vitel, posebej zasnovan za zunanjo uporabo, z oceno IP54 ali višjo. V prašnem okolju je potrebno redno čiščenje ohišja motorja in krmilne plošče, da se prepreči vdor prahu v krmilne elemente in električne kontakte. Dvigalo je treba po uporabi odklopiti iz električnega omrežja, če se dlje časa ne uporablja.

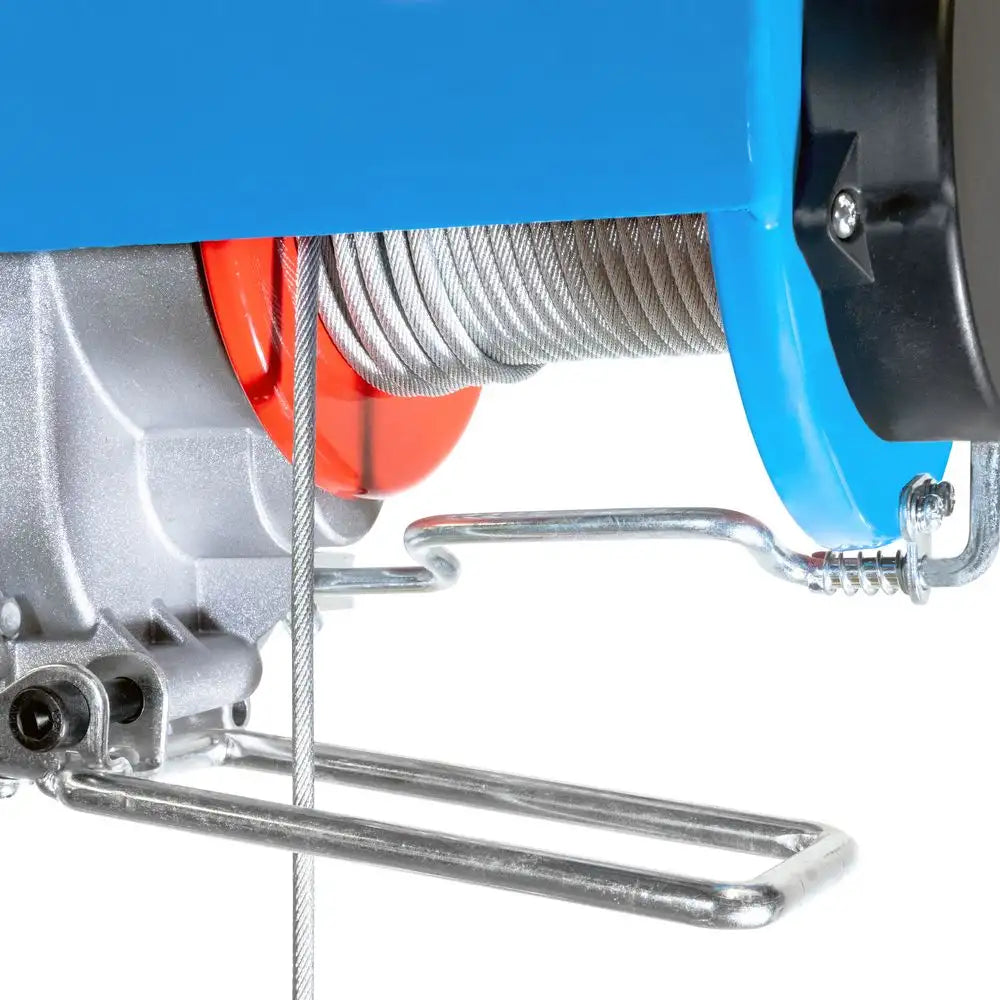

Priporočeno vzdrževanje: vizualni pregled vrvi pred vsako uporabo, mesečno zunanje čiščenje ohišja motorja in krmilne plošče, preverjanje zavore (koda ohišja zavore 17080303) in ročice končnega stikala (koda 17080313) vsakih 6 mesecev ter redno preverjanje menjalnika glede na ure uporabe.

Razpoložljivi rezervni deli so organizirani v dva ločena seznama (Stückliste), povezana s serijsko številko: FSL01706-01 za serijske številke pred 43389 in FSL01706-02 za serijske številke 43389 in novejše. Glavna razlika je reduktor (koda 17060309 v primerjavi z 1706-02009). Pri naročanju rezervnih delov je pomembno, da podpori Krollit posredujete celotno serijsko številko, natisnjeno na imenski ploščici dvigala, da ugotovite pravilno različico.

Krollit za komponente modela GSZ 200/400 uporablja uradno garancijo Güde.

Tehnična podpora v italijanščini je na voljo na telefonski številki +39 0825-1494022, od ponedeljka do petka. Originalni rezervni deli Güde so na zalogi s kodami, specifičnimi za model (serije 17060xxx, 17080xxx, 5505003xx). Med najbolj iskanimi rezervnimi deli za ta model so: ohišje zavore, celoten menjalnik, povratni jermen, stikalo s pritiskom na gumb in gumb za zaustavitev v sili. Za identifikacijo pravilne različice rezervnega dela potrebujete serijsko številko na ploščici dvigala.
