IGM Ekonomik Z1+1 diamantni rezkar - različne možnosti

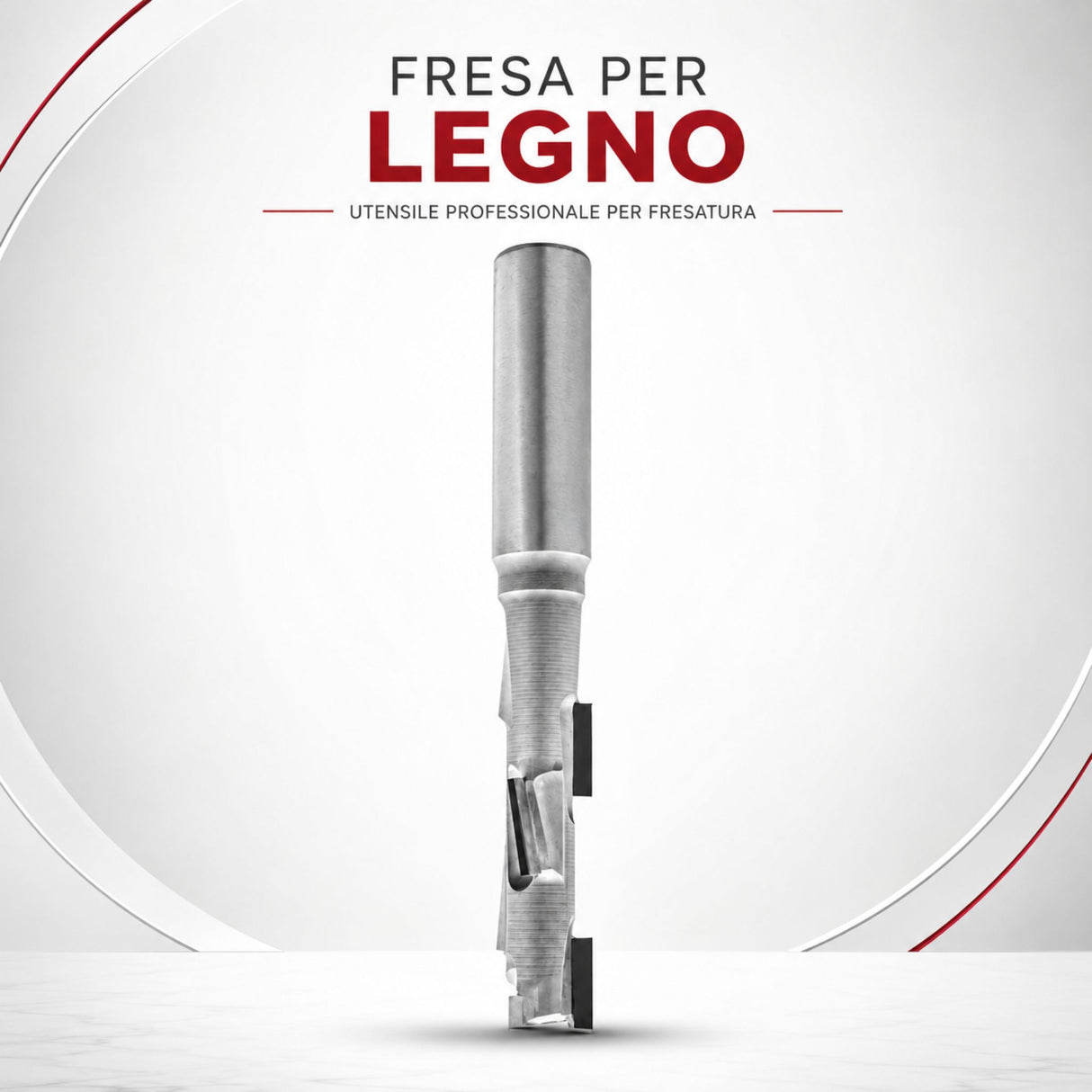

IGM Diamond Router Cutter Ekonomik Z1+1 je diamantni rezkar za CNC z združeno geometrijo upcut in downcut (1 rezilo navzgor + 1 rezilo navzdol), ohišjem iz kaljenega jekla in HW potopnim zobom. Deklarirana življenjska doba je približno 50-krat daljša v primerjavi s standardnimi rezkarji z rezili iz trde kovine. Na voljo je v 16 različicah s premerom od 10 do 20 mm in višino rezanja od 26 do 65 mm. Linija Ekonomik se od standardne serije razlikuje po nižji višini diamantnega rezila (2,5 mm), kar omogoča do 3 ponovna ostrenja ob ohranjanju enakih rezalnih zmogljivosti. V Italiji jo distribuira Krollit, uradni distributer IGM od leta 2007.

• Material rezil: DP (polikristalni diamant)
• Ohišje: kaljeno jeklo
• Potopni zob: HW (trda kovina)
• Geometrija: upcut + downcut (Z1+1) — čista obdelava zgornjega in spodnjega roba
• Razpoložljivi premeri: 10, 12, 16, 18, 20 mm
• Razpoložljive višine rezanja: 26, 35, 45, 54, 65 mm, odvisno od različice
• Steblo: 12 mm (D10–D12), 16 mm (D16), 20 mm (D18–D20)
• Delovna hitrost: 18.000 rpm
• Največja hitrost: 24.000 rpm
• Pomik D10–16 mm: 2–4 m/min
• Pomik D18–20 mm: 4–8 m/min
• Višina diamantnega rezila (Ekonomik): 2,5 mm — do 3 ponovna ostrenja
• Ocenjena življenjska doba: približno 50-krat daljša od standardnih HW rezkarjev
• Izključna uporaba: CNC stroji

Kdo uporablja serijo Ekonomik in za kaj

Rezkar IGM Ekonomik Z1+1 uporabljajo proizvajalci pohištva, kuhinj po meri in serijskih panelov na CNC obdelovalnih centrih. Geometrija upcut+downcut zagotavlja čisto obdelavo tako zgornjega kot spodnjega roba plošče v enem prehodu in preprečuje cefranje, značilno za rezkarje z enojno geometrijo. Je standardna izbira za rezkanje melaminskega DTD, oplemenitenega MDF-ja in laminata na CNC nesting strojih. Različice z višino rezanja od 45 do 65 mm omogočajo obdelavo plošč debeline do 65 mm v enem prehodu. Linijo Ekonomik izberejo uporabniki, ki želijo prednosti diamantnega rezkarja po nižji ceni in sprejmejo manjše število ponovnih ostrenj v primerjavi s standardno serijo: 3 ponovna ostrenja namesto 4–7 pri različici z višjim diamantnim rezilom.

Za koga je primerna serija Ekonomik

Ni primerno za: masivni les s trdimi grčami, aluminij in kompozitne materiale z abrazivnimi vlakni — polikristalni diamant ni primeren za železne materiale ali kovinske zlitine.

Ekonomik proti standardni seriji IGM: kdaj izbrati katero

Tehnične specifikacije — vse različice

Skupne specifikacije za vse različice

Kako brati kodo različice

Vsaka različica je označena s štirimi parametri, ločenimi z vezaji:

Kako izbrati: premer izberite glede na pot orodja, programirano na vašem CNC stroju (D12 in D16 sta najpogostejša pri nesting obdelavi). Višino rezanja izberite enako ali večjo od debeline plošče (npr. plošča 18 mm → višina 26 mm zadostuje, 35 mm ponuja več rezerve). Preverite steblo: S12 za vpenjala 12 mm, S16 za vpenjala 16 mm, S20 za vpenjala 20 mm. Število DP rezil ne spremeni kakovosti reza, temveč določa, kolikokrat je rezkar mogoče ponovno ostriti pred zamenjavo.

Pogosta vprašanja

Kaj pomeni Z1+1 in zakaj je pomembno pri melaminskem DTD?

Z1+1 pomeni, da ima rezkar eno rezilo usmerjeno navzgor (upcut) in eno navzdol (downcut). Upcut rezilo potiska vlakna navzdol na spodnjem robu plošče, downcut rezilo pa na zgornjem robu. Rezultat je čist zaključek na obeh straneh melaminske plošče v enem prehodu, brez cefranja, značilnega za rezkarje z enojno geometrijo.

Kakšna je razlika med linijo Ekonomik in standardno serijo IGM?

Razlika je v višini diamantnega rezila: 2,5 mm pri liniji Ekonomik in več pri standardni seriji. To ne vpliva na kakovost reza, ki je enaka, vendar omeji največje število ponovnih ostrenj na 3 namesto 4–7. Nakupna cena je nižja. Izbira je odvisna od obsega proizvodnje: za srednje količine in občasno ostrenje je Ekonomik ekonomsko pravilna izbira; za velike količine in pogosto ostrenje ima standardna serija dolgoročno nižji strošek na kos.

Kako izbrati pravilno višino rezanja za svojo ploščo?

Višina rezanja mora biti enaka ali večja od debeline obdelovane plošče. Za standardne plošče 18 mm zadostuje različica z višino 26 mm. Za plošče 25 mm je 26 mm najmanjša višina, vendar je 35 mm priporočljiva za več rezerve. Različice 45, 54 in 65 mm pokrivajo debele plošče in obdelave z več prekrivajočimi se prehodi.

Kakšen je pravilen pomik na CNC stroju?

Za premere D10–16 mm proizvajalec navaja 2–4 m/min pri delovni hitrosti 18.000 rpm. Za premere D18–20 mm se pomik poveča na 4–8 m/min. Prekoračitev največjega pomika skrajša življenjsko dobo diamantnega rezila in lahko povzroči cefranje. Delo pod navedenim minimumom poveča toploto in obrablja rezilo zaradi trenja namesto rezanja.

Ali se diamantni rezkar lahko uporablja na surovem MDF-ju in ne samo na melaminu?

Da. Med navedene združljive materiale spadajo DTD, melamin, laminat, MDF in oplemeniten MDF. Polikristalni diamant je posebej učinkovit na MDF visoke gostote, ki je abraziven za standardna HW rezila in hitro skrajša njihovo življenjsko dobo. Pri MDF-ju je diamantna življenjska doba glavna prednost v primerjavi s klasičnimi HW rezkarji.

Kolikokrat ga je mogoče ponovno ostriti in kje?

Linija Ekonomik omogoča do 3 ponovna ostrenja zaradi višine diamantnega rezila 2,5 mm. Ostrenje polikristalnega diamanta zahteva specializirano opremo in ga ni mogoče izvesti z običajnimi brusnimi ploščami. Za informacije o centrih za ostrenje diamantnih rezil v Italiji kontaktirajte Krollit na +39 0825-1494022.
