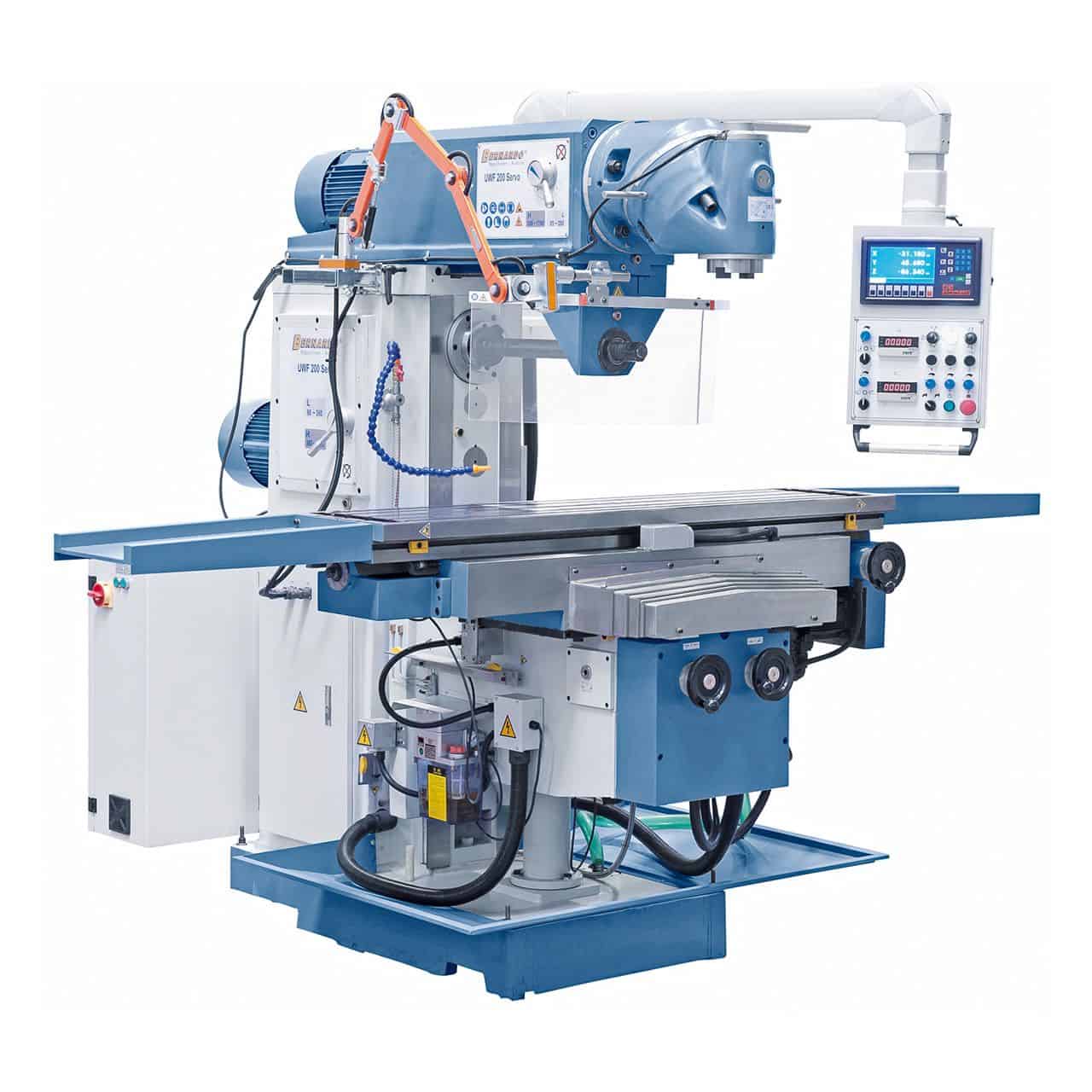

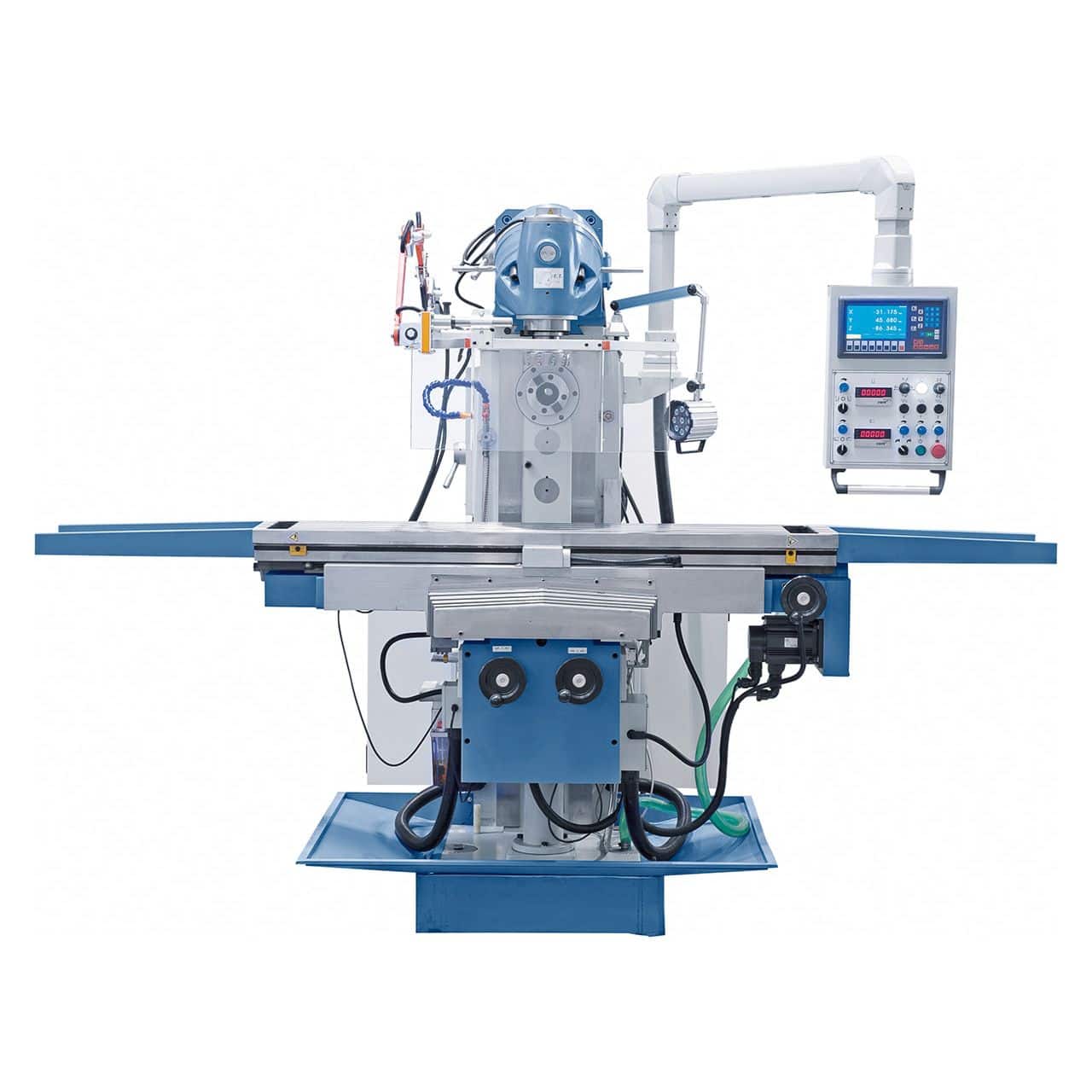

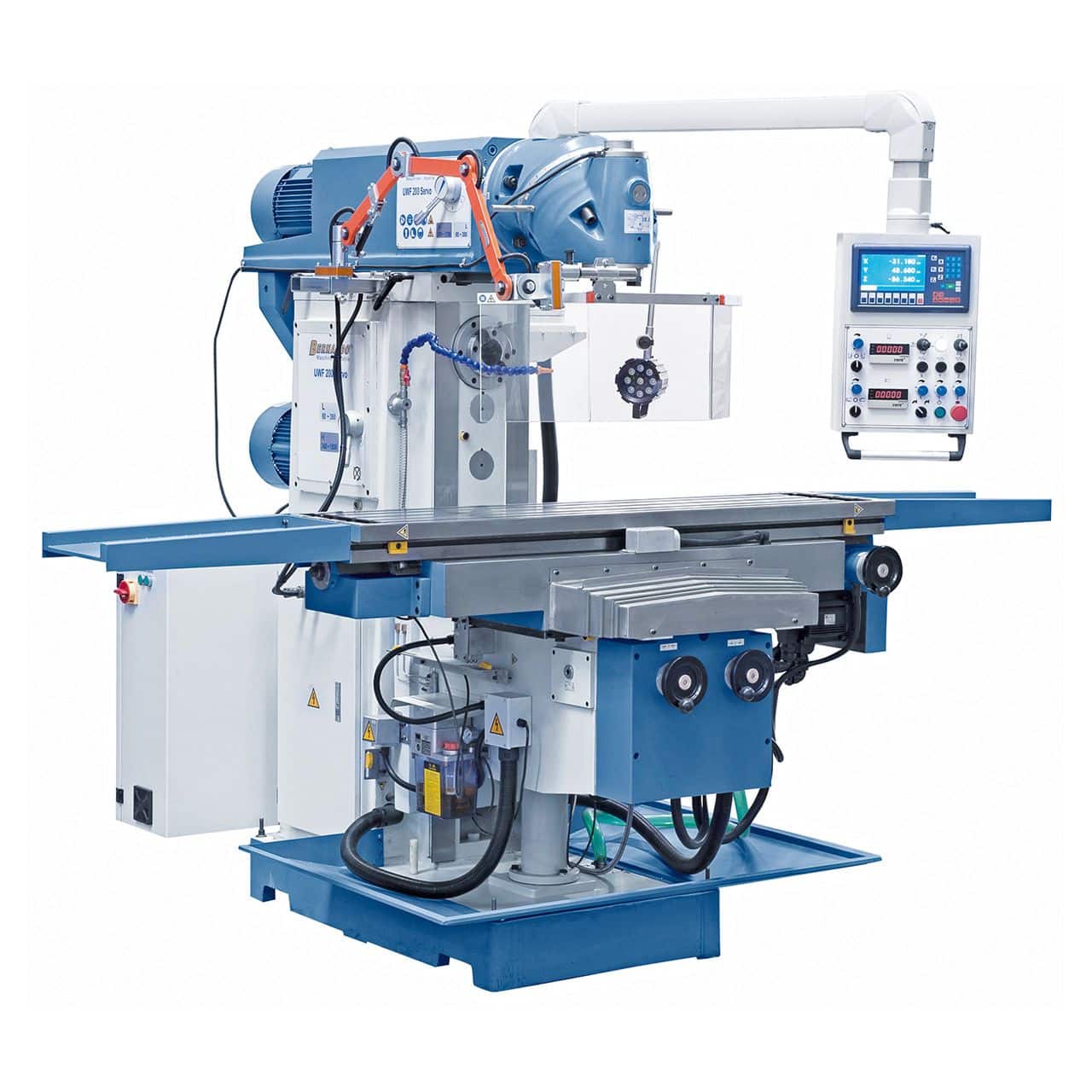

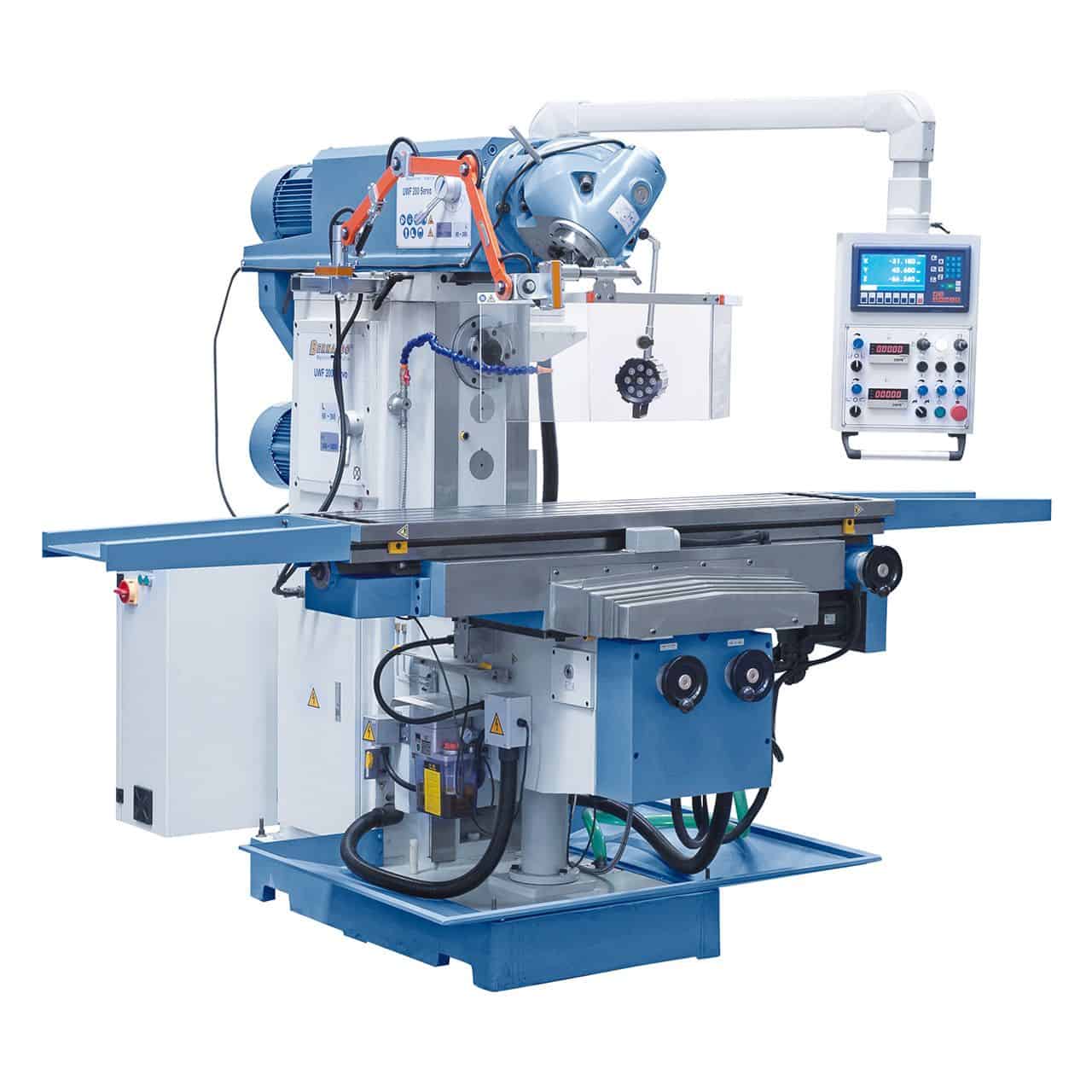

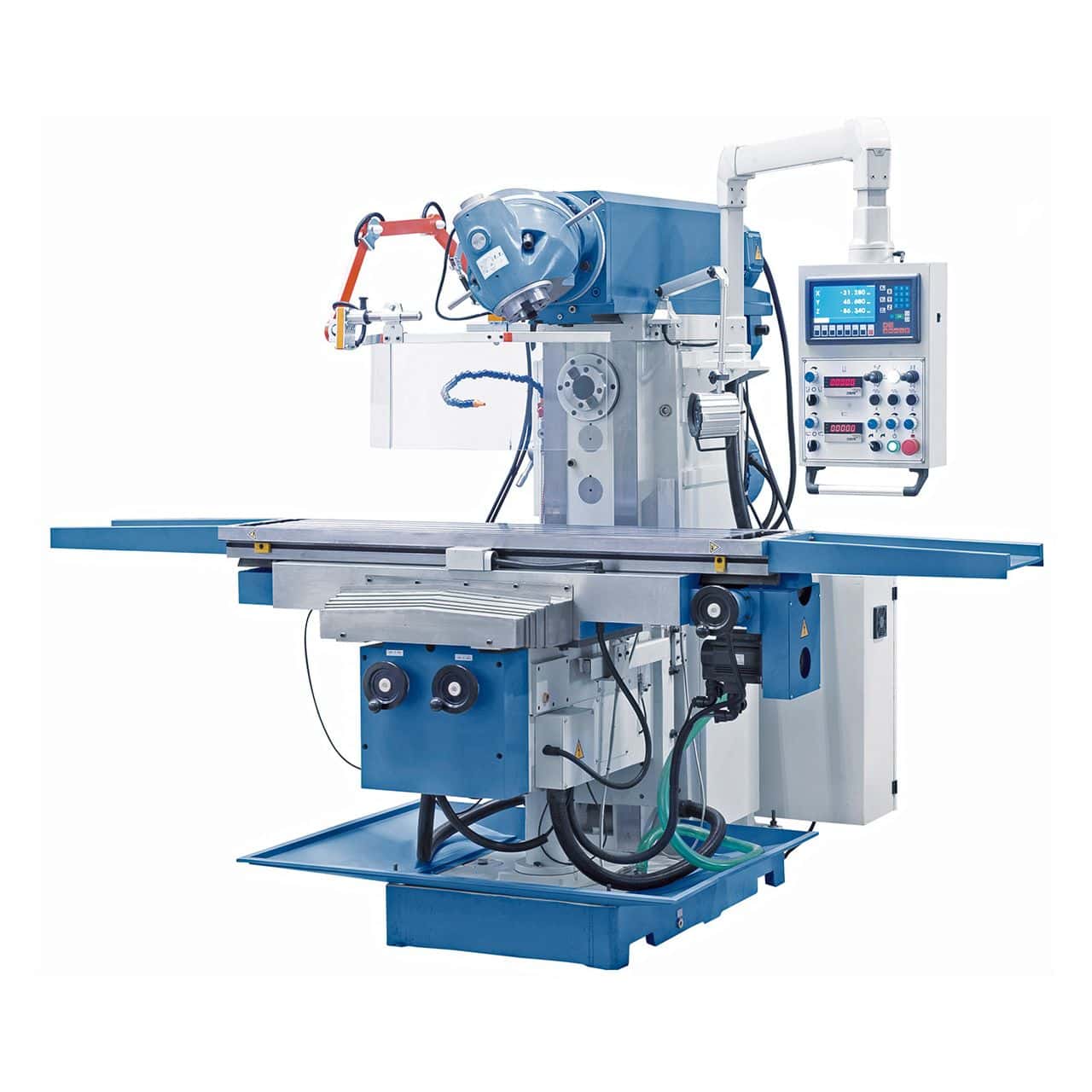

Bernardo Fresatrice universale UWF 200 Servo – Potenza e precisione servoassistita
La fresatrice universale Bernardo UWF 200 Servo è una macchina professionale progettata per garantire stabilità, precisione e produttività. Grazie ai servomotori con avanzamenti continui e rapidi sugli assi X, Y e Z, e alle viti a ricircolo di sfere su tutti gli assi, assicura lavorazioni veloci e prive di giochi meccanici.

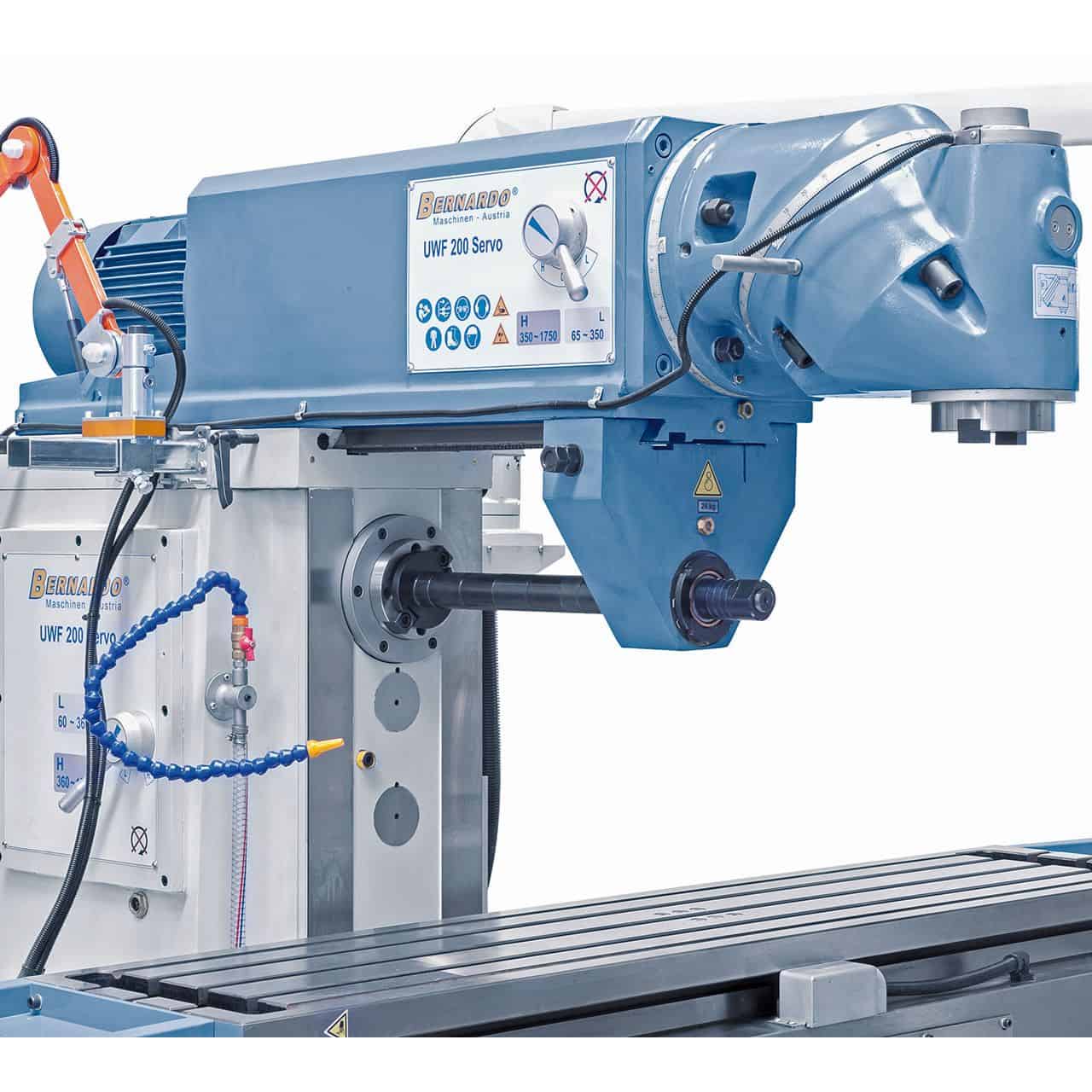

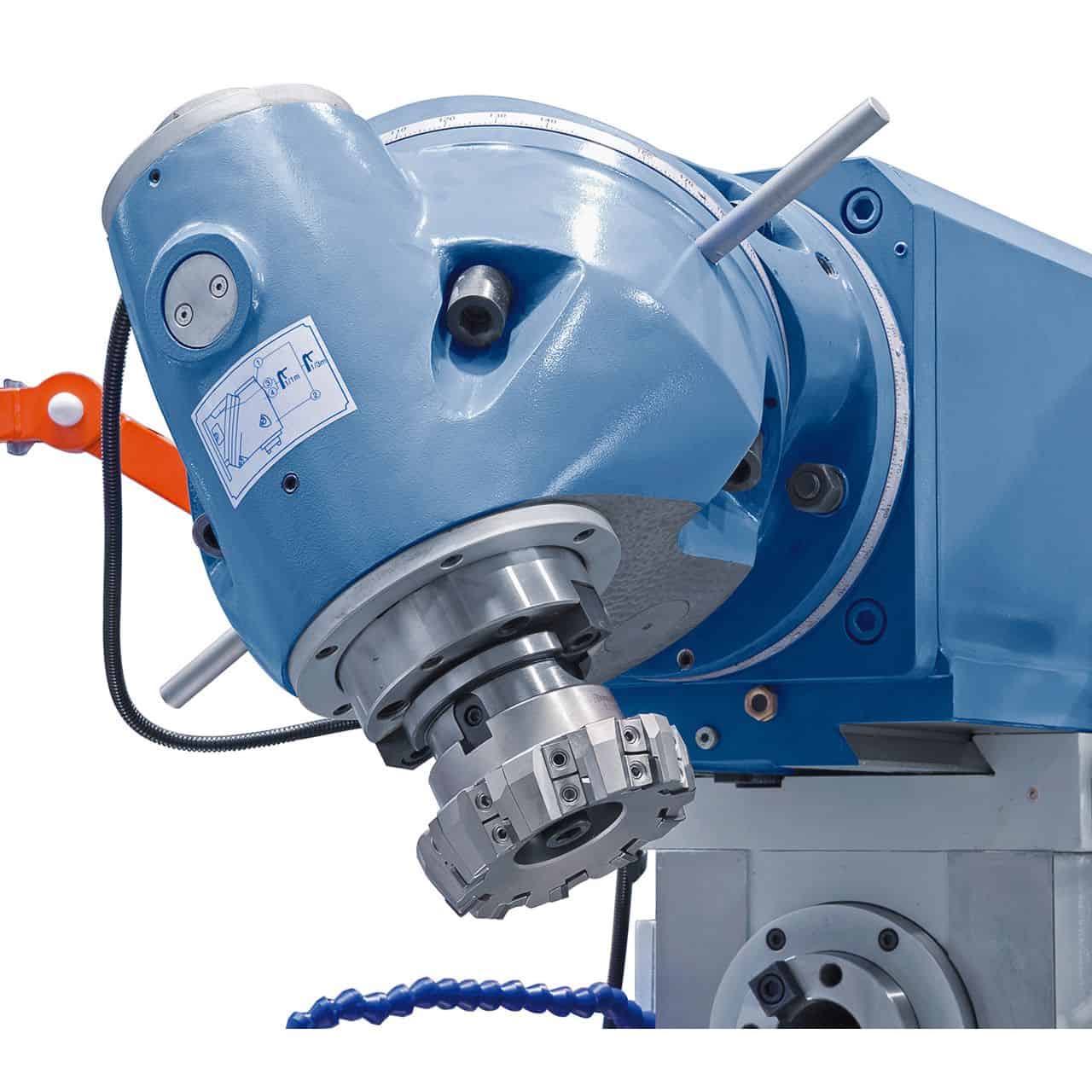

I mandrini orizzontale e verticale ISO 50, regolabili su due gamme di velocità, offrono coppia ottimale e costanza anche sotto carichi gravosi. Le guide temprate e rettificate, con scorrimenti a coda di rondine sugli assi X e Z e guida rettangolare sull’asse Y, garantiscono rigidità e assenza di vibrazioni.

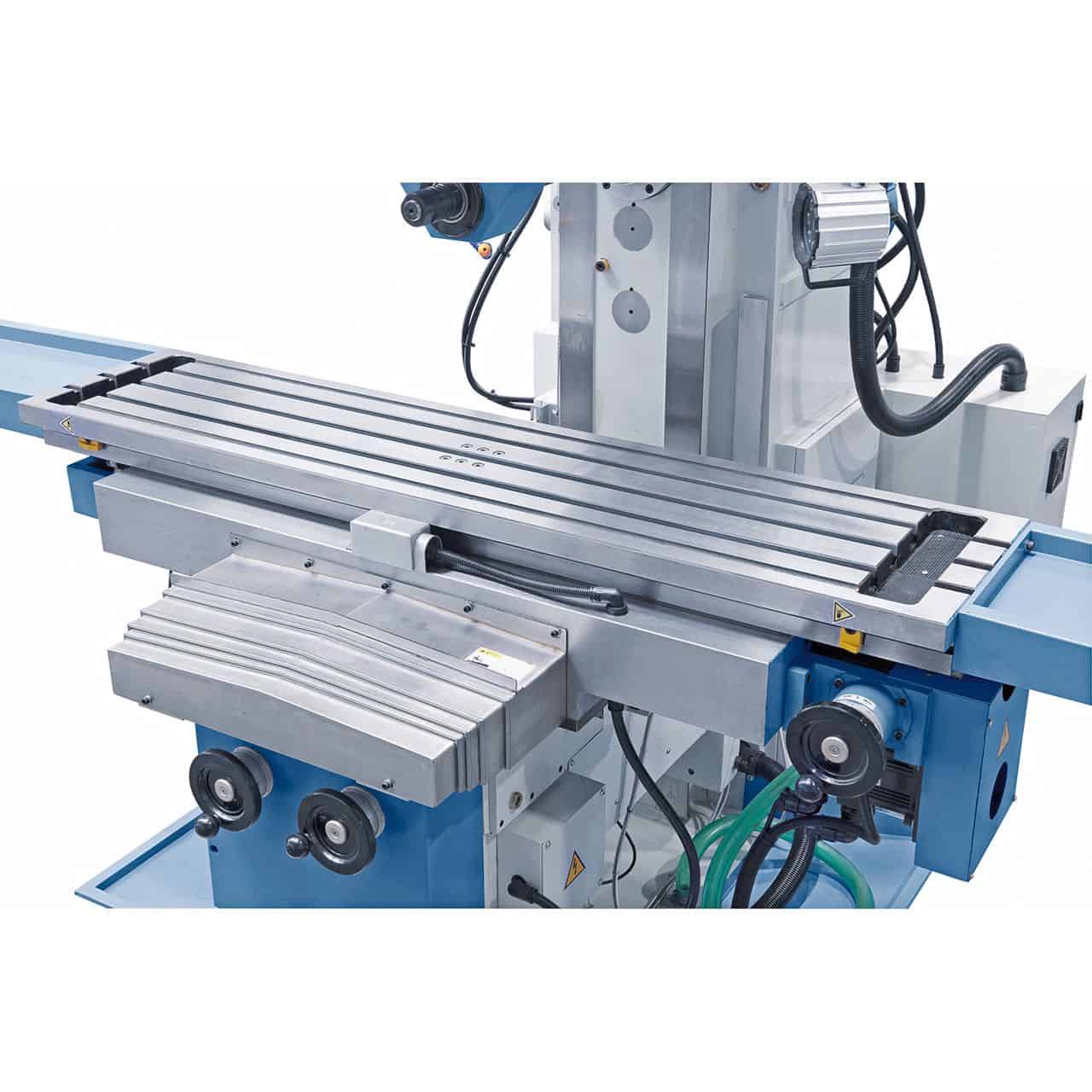

La tavola di lavoro 1600 x 360 mm, con capacità fino a 300 kg, è dotata di cave a T e superficie trattata. Il controllo avviene tramite pannello ergonomico con potenziometro per la regolazione degli avanzamenti, mentre i volantini elettronici a 3 assi consentono movimenti manuali precisi. Inclusi di serie: visualizzatore digitale ES-12 H, pompa refrigerante, lubrificazione centralizzata automatica e dotazioni complete per un utilizzo immediato.
✅ Caratteristiche principali:
• Servomotori per avanzamenti continui e rapidi su X, Y e Z
• Viti a ricircolo di sfere su tutti gli assi per eliminare i giochi meccanici

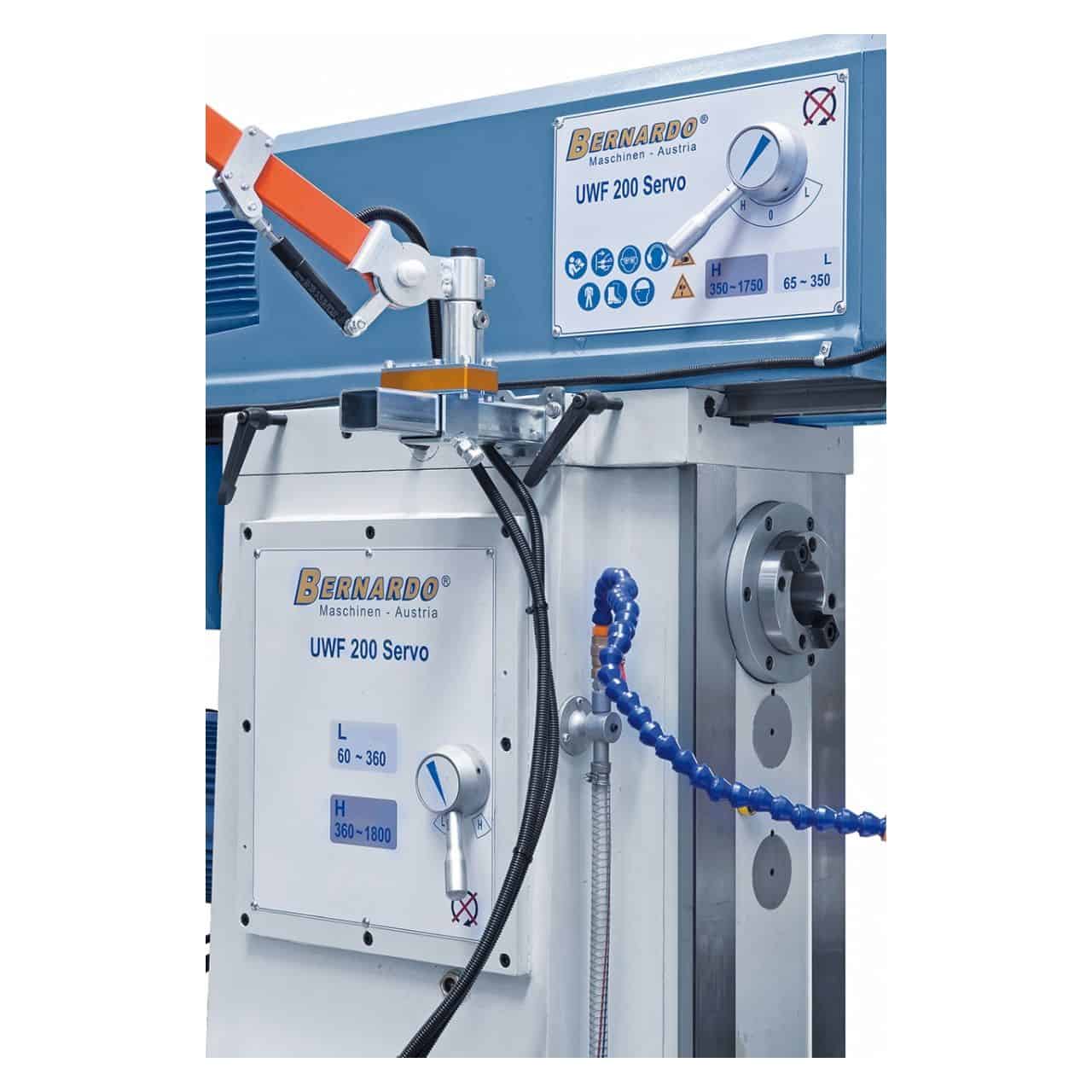

• Mandrini orizzontale e verticale ISO 50 con 2 gamme di velocità ciascuno

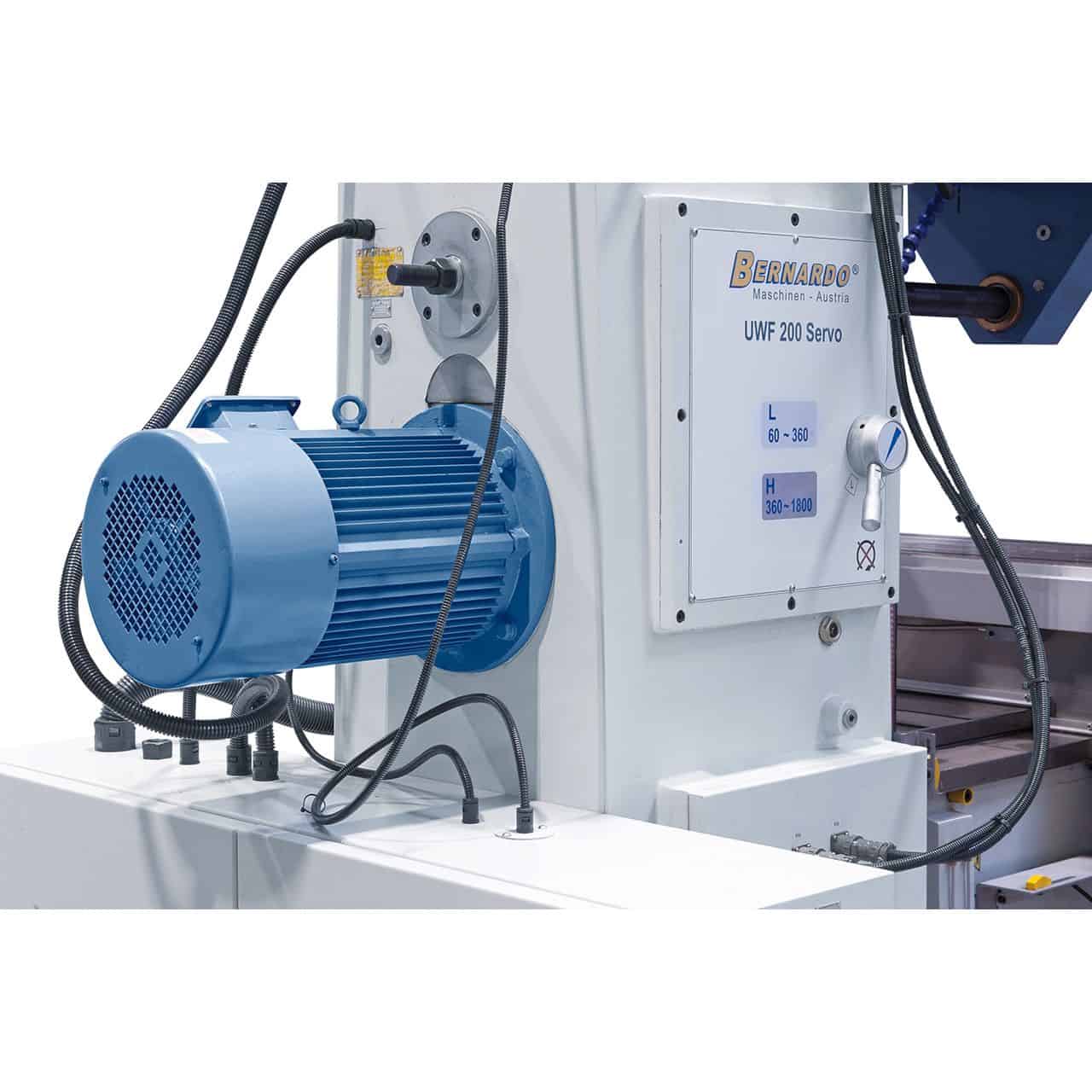

• Potente motore: 7,5 kW (orizzontale) e 5,5 kW (verticale)
• Tavola da 1600 x 360 mm con portata fino a 300 kg
• Guide a coda di rondine su X e Z, rettangolare su Y per massima rigidità

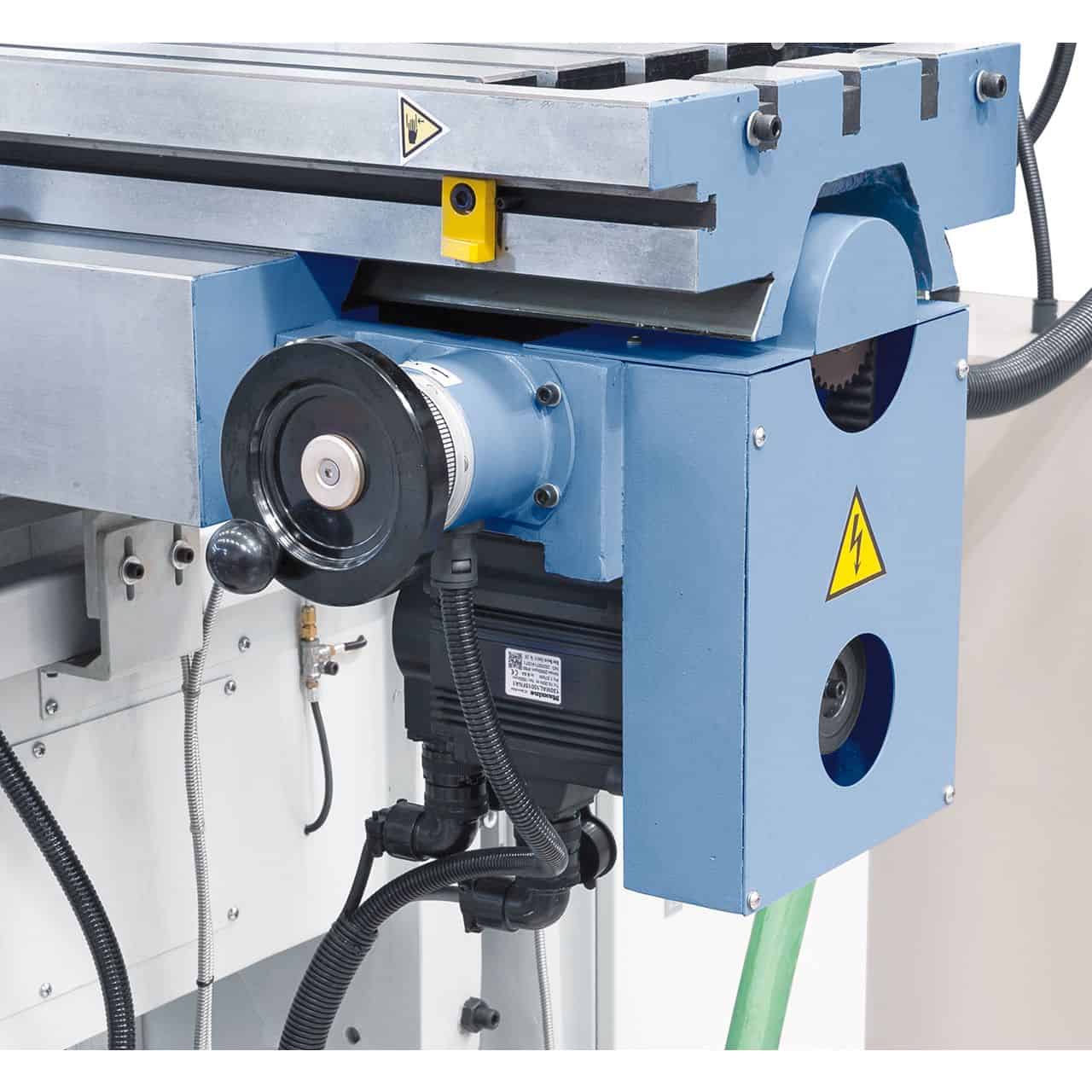

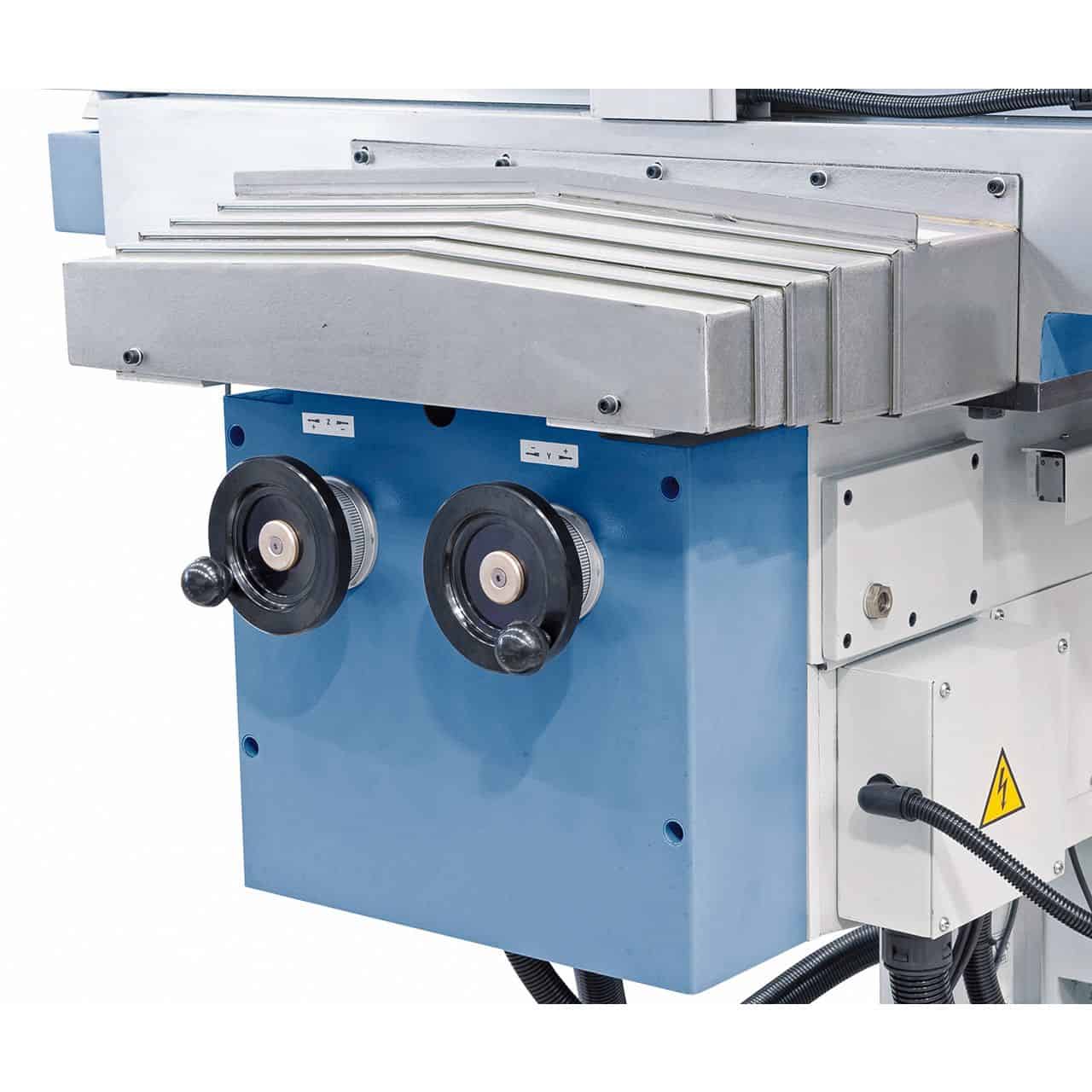

• Volantini elettronici per spostamenti manuali precisi sugli assi

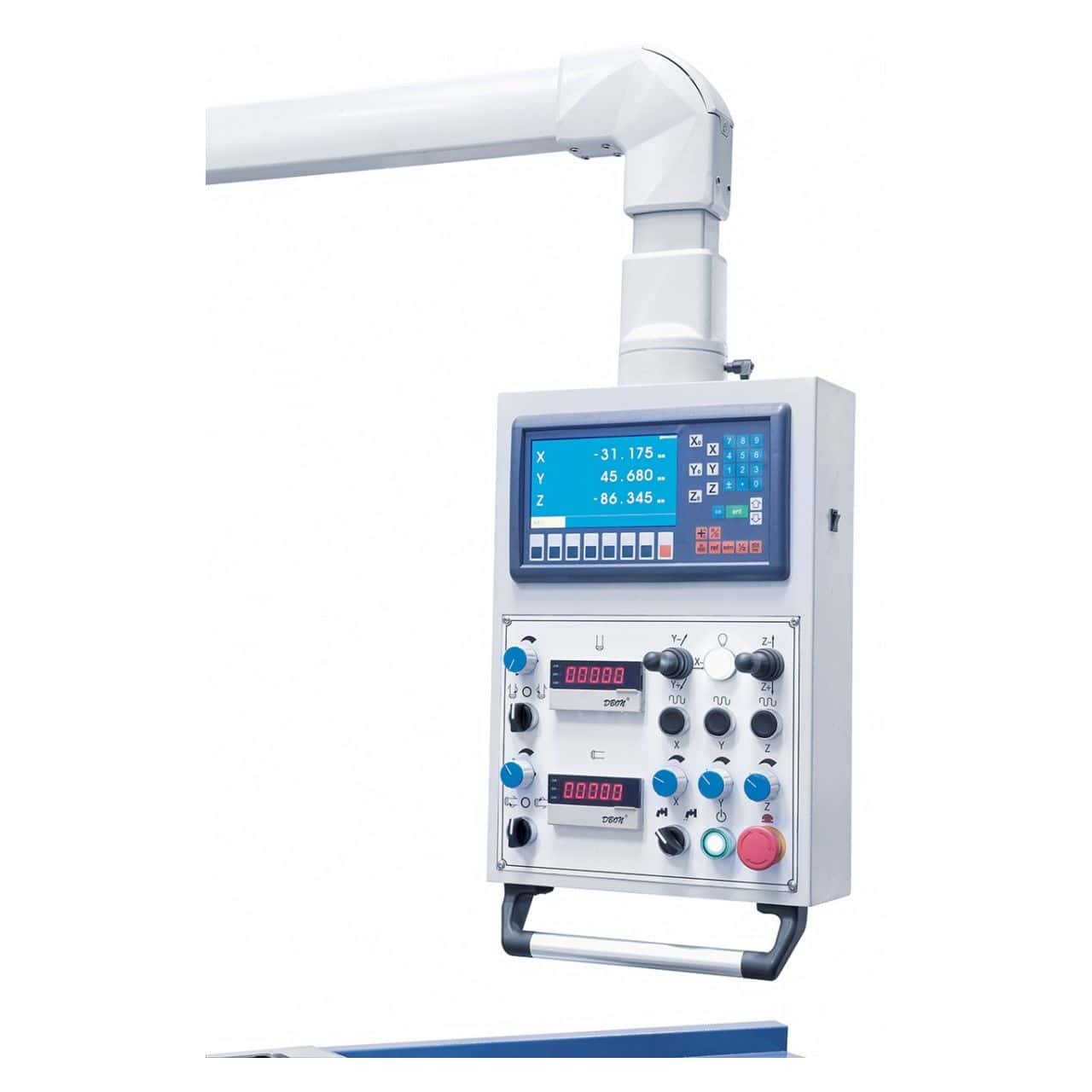

• Pannello comandi con potenziometro per regolazione avanzamenti

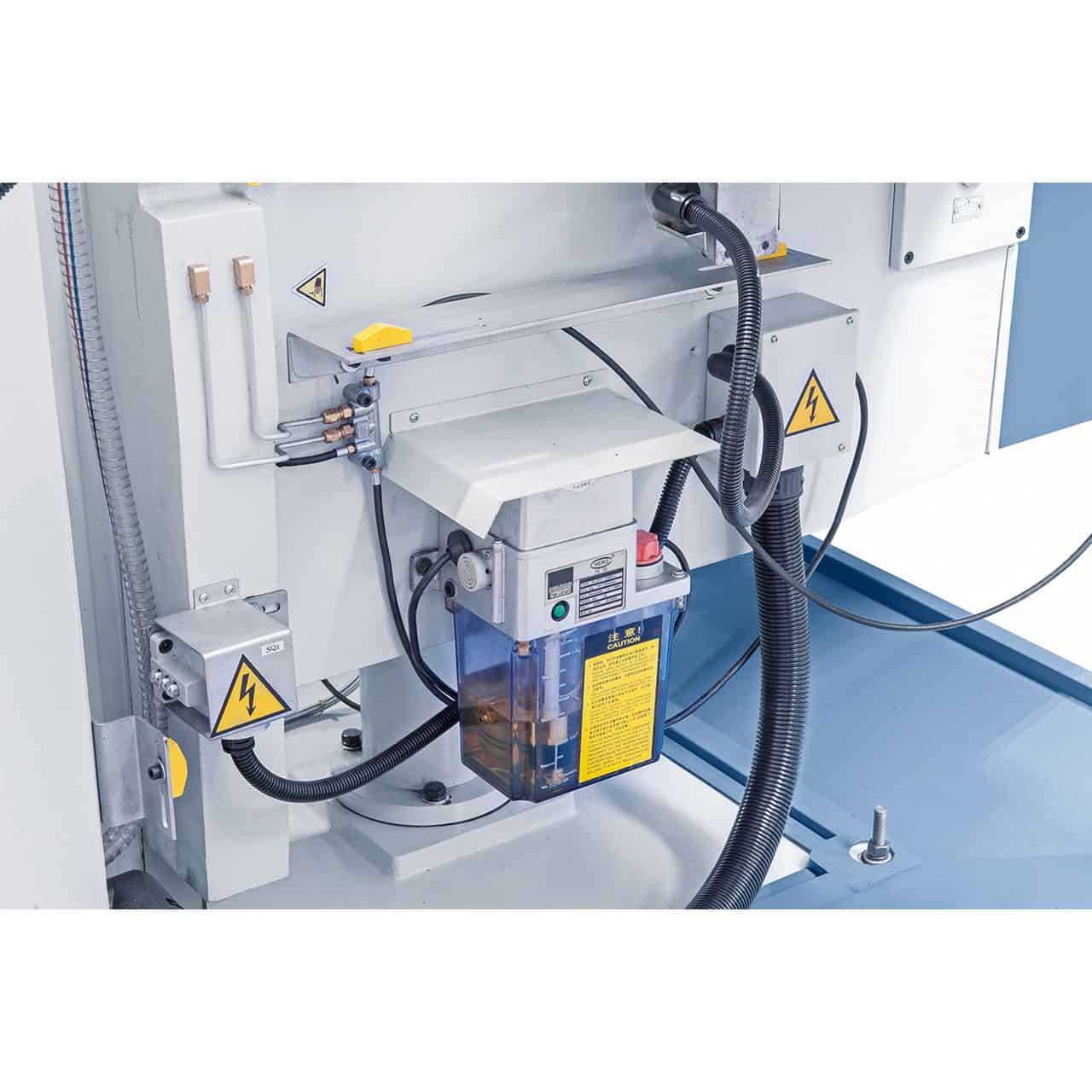

• Lubrificazione centralizzata automatica di serie
• Struttura in ghisa massiccia per assorbimento vibrazioni
• Visualizzatore digitale a 3 assi ES-12 H con display LCD
📊 Tabella tecnica:
| Specifica |
Valore |
| Dimensioni tavola |
1600 x 360 mm |
| Attacco mandrino orizzontale |
ISO 50 |
| Attacco mandrino verticale |
ISO 50 |
| Velocità mandrino orizzontale |
(2) 60 – 360 / 360 – 1800 rpm |

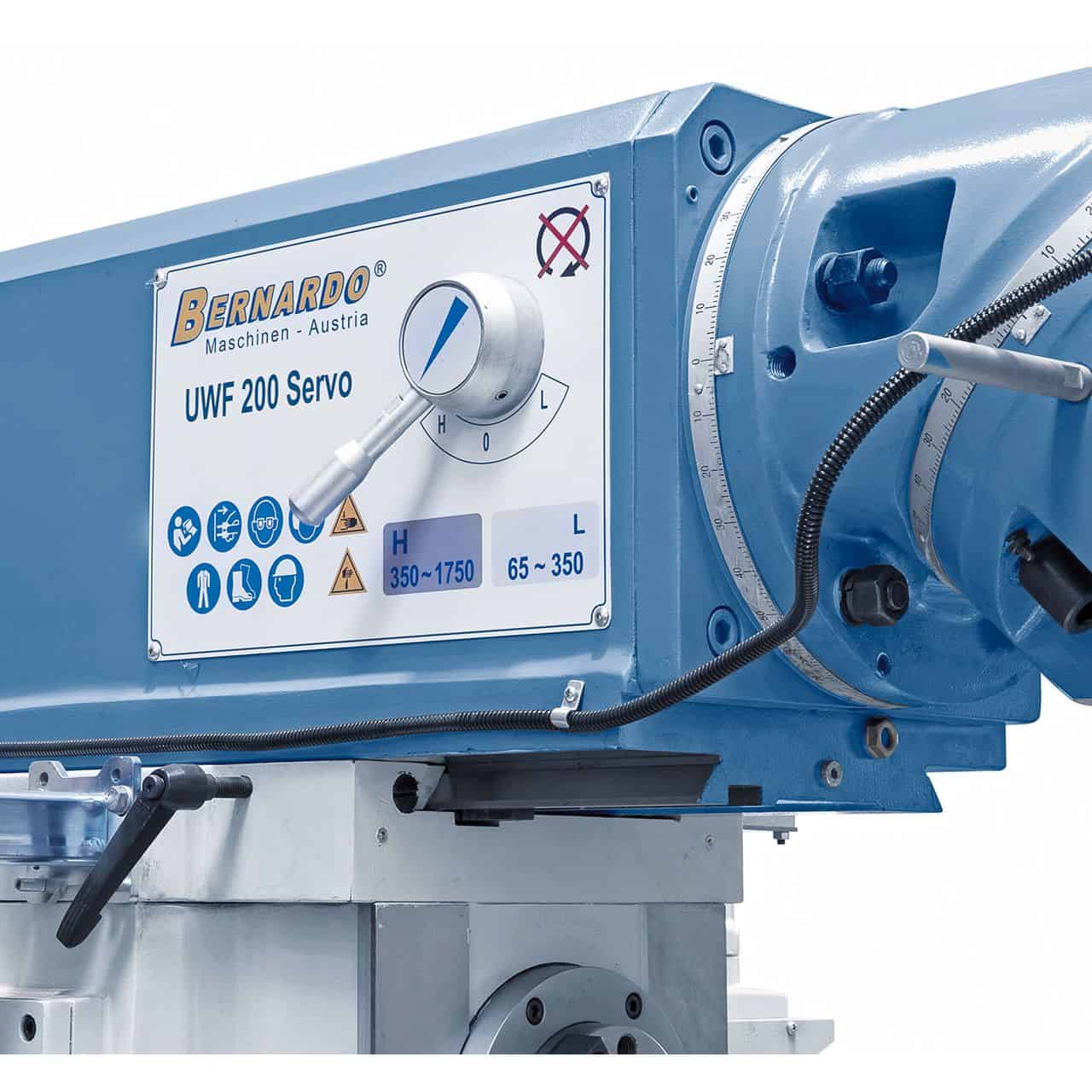

| Velocità mandrino verticale |
(2) 65 – 350 / 350 – 1750 rpm |
| Corsa longitudinale (X) |
1300 mm |
| Corsa trasversale (Y) |
300 mm |
| Corsa verticale (Z) |
400 mm |
| Distanza mandrino–tavola orizzontale |
15 – 350 mm |
| Distanza mandrino–tavola verticale |
180 – 610 mm |
| Distanza mandrino–colonna |
250 – 980 mm |
| Portata tavola |
300 kg |
| Cave a T (n° / larghezza / passo) |
3 / 18 mm / 80 mm |
| Avanzamento longitudinale (continuo) |
10 – 1000 mm/min |
| Avanzamento trasversale (continuo) |
10 – 1000 mm/min |
| Avanzamento verticale (continuo) |
10 – 500 mm/min |
| Rapidi assi X e Y |
10 – 3000 mm/min |
| Rapidi asse Z |
10 – 750 mm/min |
| Potenza motore orizzontale |
7,5 kW |
| Potenza motore verticale |
5,5 kW |
| Servomotore (coppia / potenza) |
10 Nm / 1,5 kW |
| Pompa refrigerante |
90 W – 25 l/min |
| Dimensioni macchina (L x P x H) |
2790 x 2200 x 2200 mm |
| Peso |
ca. 2850 kg |
📦 Contenuto della confezione:
• Visualizzatore digitale a 3 assi ES-12 H con LCD
• Volantini elettronici per X, Y e Z
• Avanzamenti continui e rapidi su tutti gli assi
• Tirante M24

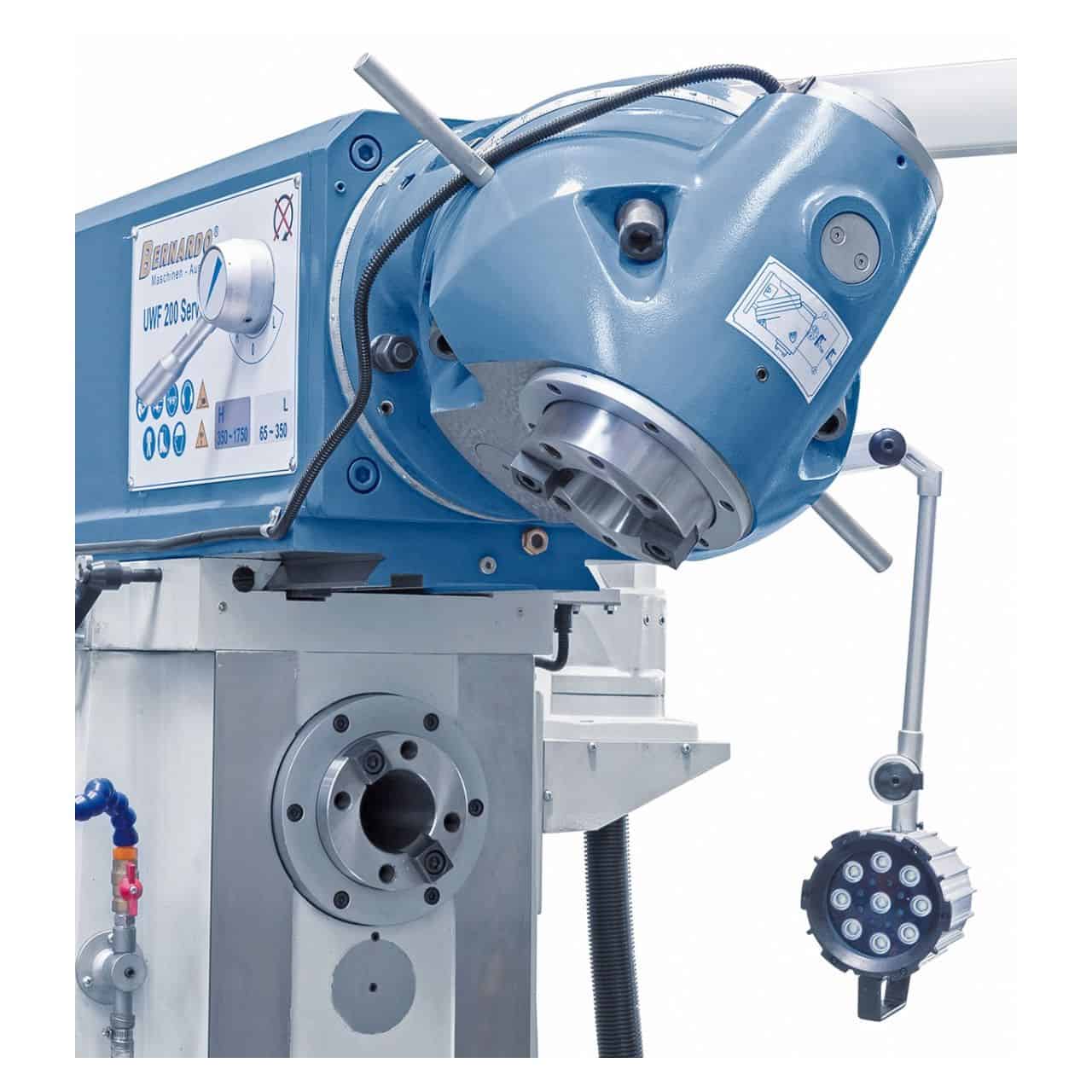

• Lampada LED da lavoro
• Dispositivo refrigerante con vasca raccogli trucioli
• Contropunta orizzontale
• Albero portafresa lungo ISO 50/27 mm e ISO 50/32 mm
• Portafresa a codolo ISO 50/32 mm
• Bussola conica Morse ISO 50 / MT 4
• Lubrificazione centralizzata automatica
• Protezione universale mandrino
• Set utensili
