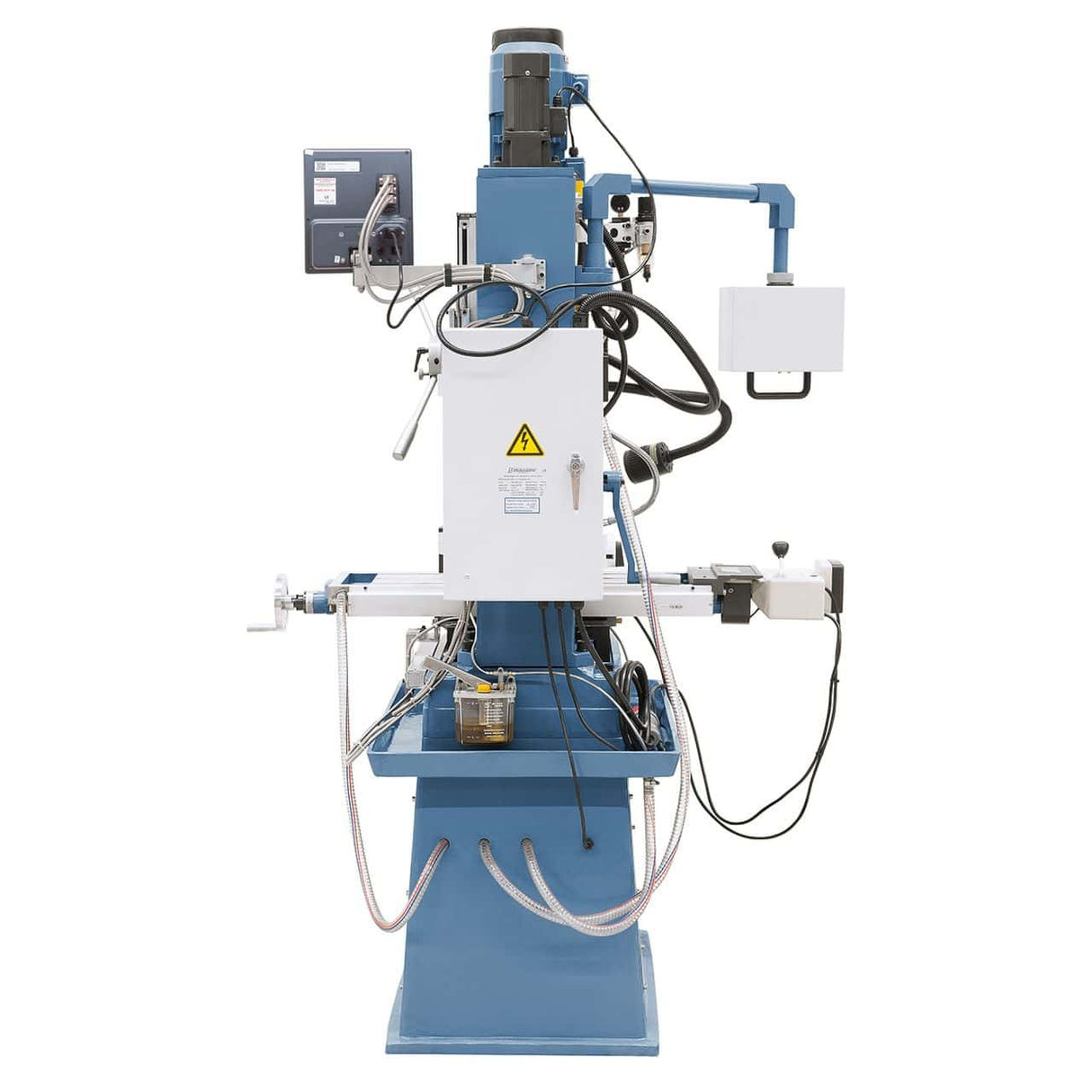

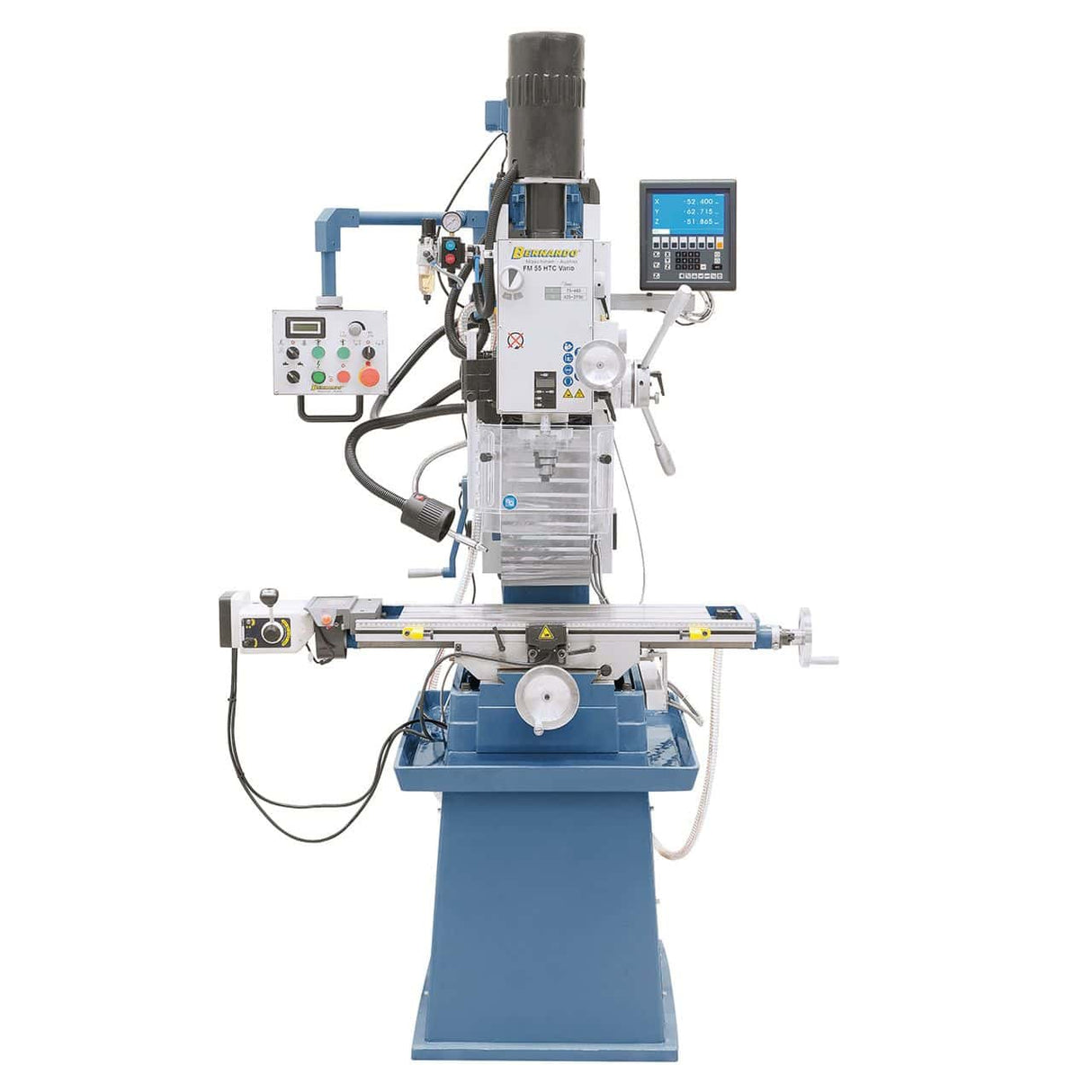

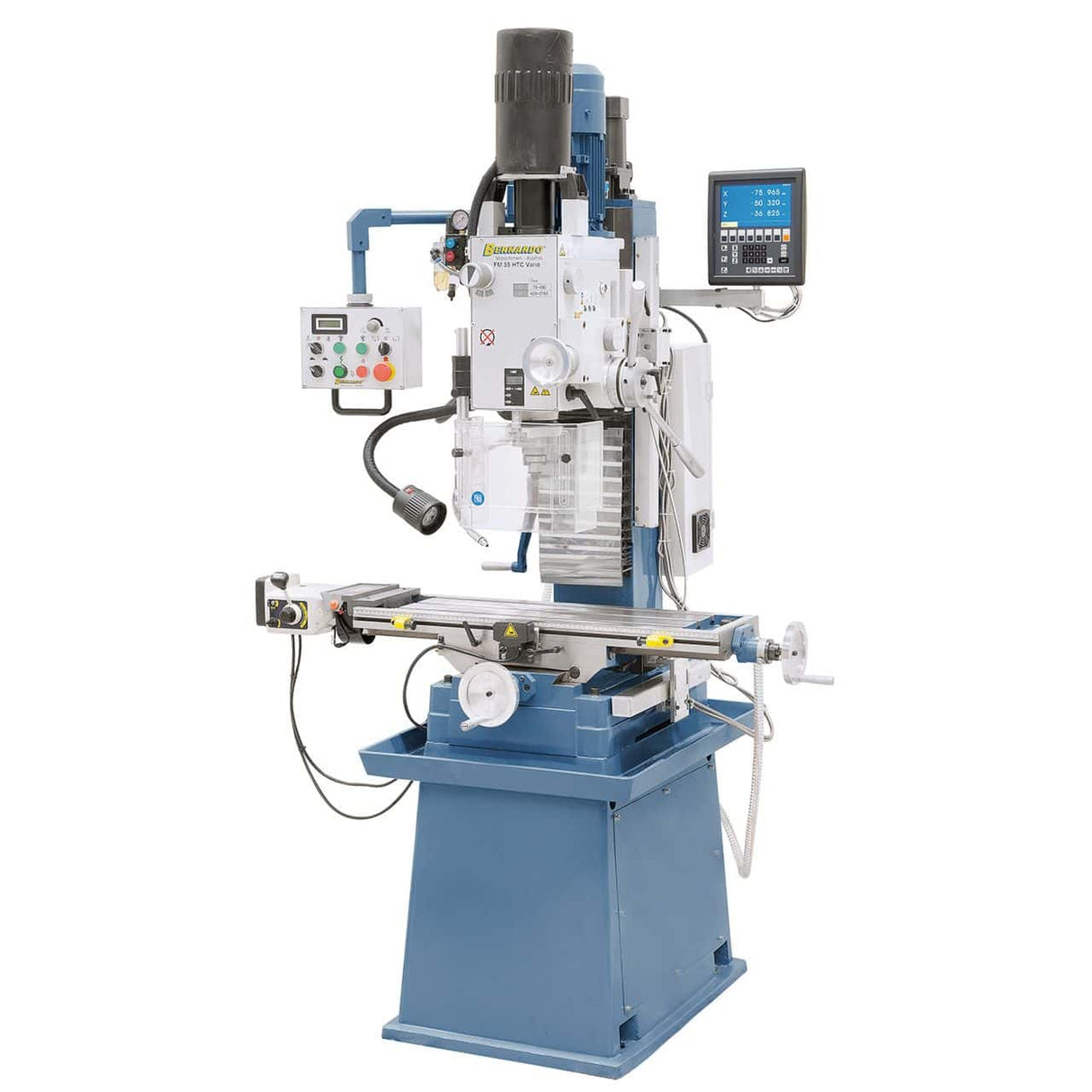

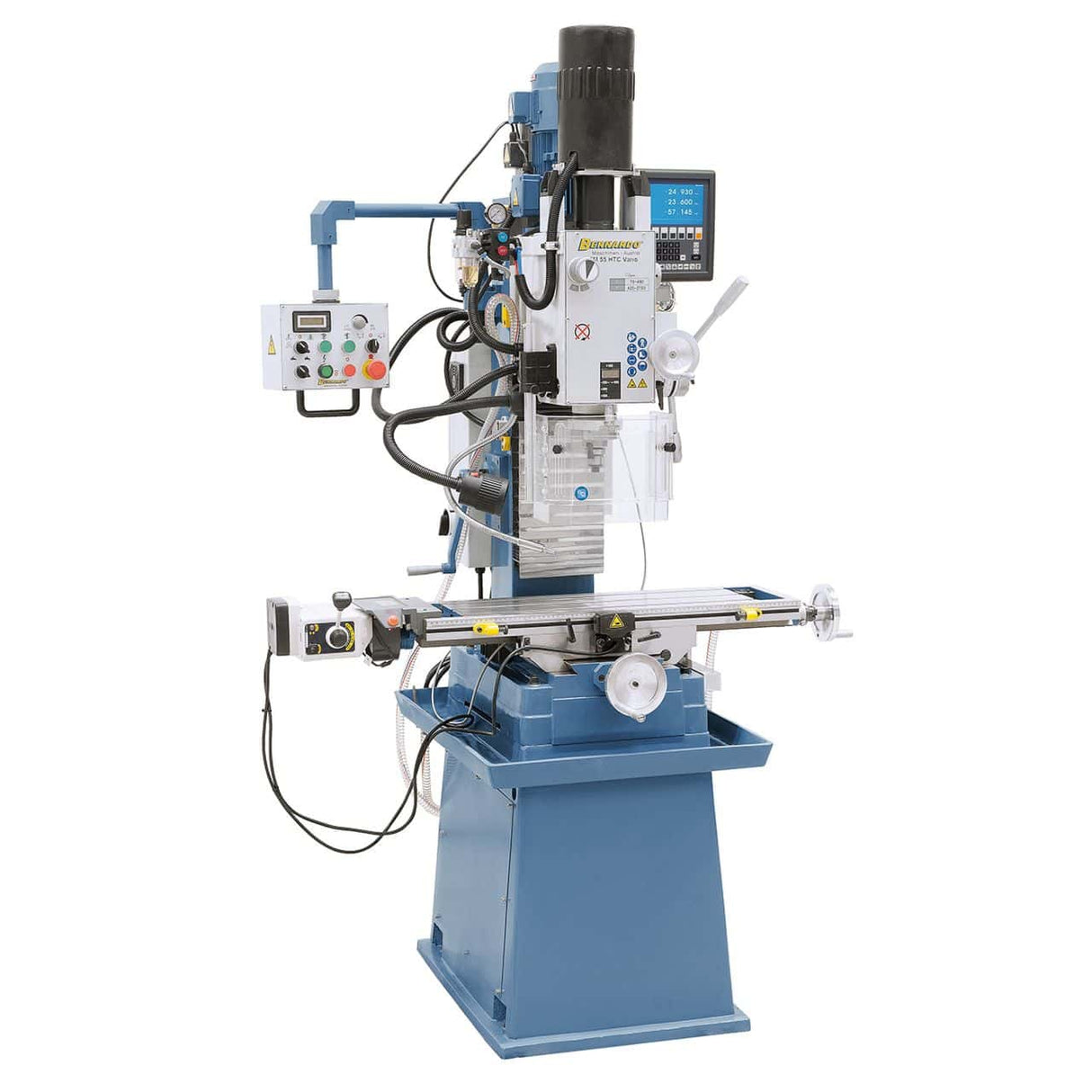

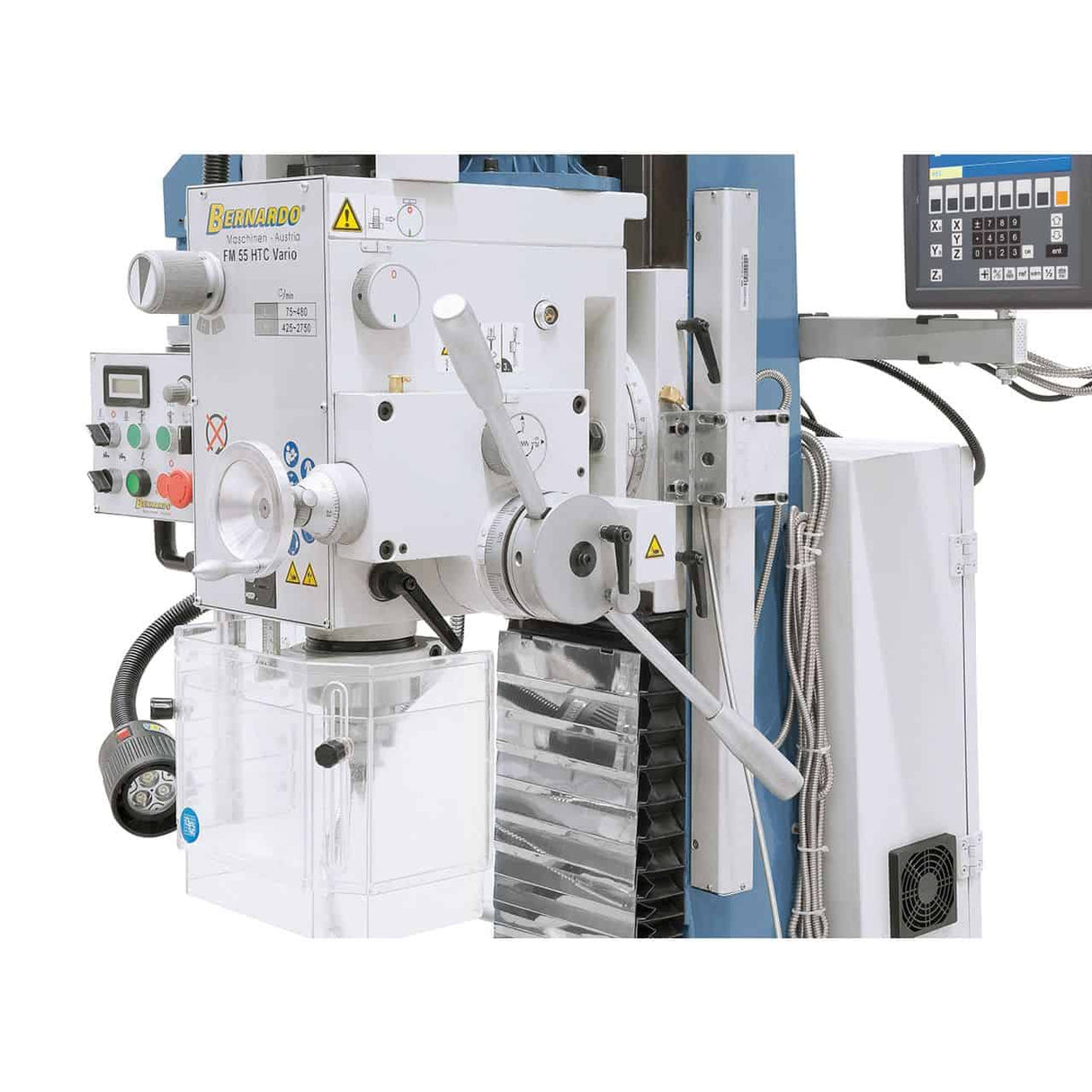

Bernardo FM 55 HTC Vario vrtalno-rezkalni stroj s 3-osnim zaslonom

Vrtalno-rezkalni stroj Bernardo FM 55 HTC Vario s 3-osnim zaslonom

Vrtalno-rezkalni stroj Bernardo FM 55 HTC Vario s 3-osnim digitalnim zaslonom je vsestranski profesionalni stroj za natančno obdelavo jekla in litega železa. Z zmogljivostjo vrtanja do 32 mm v jeklo in 40 mm v lito železo, rezkalno glavo do 80 mm in vpetjem vretena ISO 30 zagotavlja visoko zmogljivost tudi pri najzahtevnejših opravilih. Miza 800 × 240 mm s pomikom 420 × 200 mm omogoča obsežno obdelavo, glava pa se lahko vrti od -60° do +60° za maksimalno prilagodljivost. Samodejno pomikanje vretena, centralno mazanje in 1,5 kW motor naredijo ta model zanesljiv in zmogljiv. FM 55 HTC Vario, opremljen z LED osvetlitvijo, frekvenčnim pretvornikom in hladilnim sistemom, je celovita rešitev za delavnice in mehanske delavnice.

---

Glavne specifikacije

Zmogljivost vrtanja: jeklo Ø 32 mm, lito železo Ø 40 mm
Rezkalna glava maks. Ø 80 mm
Vreteno ISO 30
Hod izvrtine 125 mm z avtomatskim podajanjem
Miza 800 × 240 mm, T-utori 14 mm
Pomiki (X/Y): 420 / 200 mm
Vrtilna glava od -60° do +60°
1,5 kW (400 V) motor s frekvenčnim pretvornikom
3-osni digitalni LCD-zaslon ES-12 V
Teža: 455 kg

---

Tehnična miza:

Specifikacija	Vrednost
Znamka	Bernardo
Model	FM 55 HTC Vario
Zmogljivost vrtanja v jeklo	32 mm
Zmogljivost vrtanja v lito železo	40 mm
Zmogljivost rezkanja glave	80 mm
Priključek Vreteno	ISO 30
Hod izvrtine	125 mm
Podajanje vretena	0,10 / 0,18 / 0,26 mm/vrt
Hitrost vretena	75 – 480 / 425 – 2750 vrt/min
Pomik (X/Y)	420 / 200 mm
Miza	800 × 240 mm
T-utori	14 mm
Nagib glave	-60° / +60°
Razdalja med vretenom in mizo	95 – 485 mm
Nastavljiva višina glave	390 mm
Dvižni motor	90 W
Moč glavnega motorja	1,5 kW (400 V)
Dimenzije (Š × G × V)	1270 × 960 × 2120 mm
Teža	približno 455 kg

---

Vsebina paketa:
ES-12 V LCD 3-osni digitalni zaslon
Hitrovpenjalna glava 3–16 mm / B16
Vpenjalna glava ISO 30 / B16
Vpenjalna glava M16
Adapter ISO 30 / MK2
Pnevmatsko vpenjanje obdelovanca
Zaščitni pokrov z nastavljivo višino
Dvižni motor za rezkalno glavo
Kombinirana vpenjalna glava ISO 30 / 27 mm
Samodejno pomikanje vretena
Centralno mazanje
Pomikanje po osi X AL 450 D
Frekvenčni pretvornik Delta VFD-E
Vgrajena LED-lučka
Digitalni indikator hitrosti in vretena
Naprava za rezanje navojev
Zaščitni pokrov letvic
Hladilni sistem
Merilna skala
Litoželezno podnožje s hlajenjem kanal

Logistika

Dostava Bernardo: 5–9 delovnih dni (7 dni na jug). Na voljo so originalni rezervni deli, dostava pa traja 3–5 delovnih dni. Podpora strankam je na voljo v italijanščini.

Pogosto zastavljena vprašanja

Kakšna je razlika med serijo KF in serijo BF/FM v seriji Bernardo?

Serija KF (KF 16, KF 20, KF 25, KF 28) je kompaktna serija: manjše mize, priključki MT2/MT3, primerna za delavnice z omejenim prostorom in majhne do srednje velike strojne operacije. Serija BF (BF 25, BF 30, BF 35, BF 40, BF 45) in serija FM (FM 40, FM 45, FM 50, FM 55) sta profesionalni različici: večje mize, držala za orodje MT3/MT4, zmogljivejši motorji in daljši hodi – za srednje velike obdelovance v neprekinjeni proizvodnji. Serija FM ima 360° nagibno glavo, česar serija KF nima.

Kaj pomenita priponi »Vario« in »HSV«?

Vario: Brezstopenjsko nastavljiva hitrost vretena brez menjave jermenov. HSV: Glava vretena se nagiba od −90° do +90° (spremenljivo vrtenje glave). BDC: Integriran 3-osni digitalni odčitalnik (digitalni odčitalnik). Kombinacija HSV + Vario je najbolj prilagodljiva konfiguracija za delavnice, ki delajo z različnimi materiali in geometrijami.

Ali je 3-osni DRO vključen kot standard ali je na voljo kot dodatna oprema?

Odvisno od modela. Modeli z oznako »BDC«, »DT 40«, »ES-12V« ali »s 3-osnim prikazovalnikom« v imenu imajo digitalni odčitalnik standardno. Modeli brez te oznake ga ne vključujejo – na voljo je kot dodatna oprema. Preverite opis posameznega modela.

Ali so na voljo rezervni deli?

Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je italijanska podpora strankam.

Koliko prostora je potrebno v delavnici za serijo BF/FM?

Rezkalni stroji BF in FM so stacionarni delavniški stroji – niso prenosni. Upoštevajte prostor za osi X in Y ter vsaj 60 cm prostega prostora na vsaki strani za varno delo. Za celotne dimenzije vašega modela se obrnite na Krollit.
