Dvižni kavelj Bernardo ID 6400 z varnostno napravo je mehanski kavelj za obese z največjo nosilnostjo 6400 kg in vgrajeno varnostno ključavnico. Dimenzije: A 274 mm × B 114,8 mm × C 48 mm, premer luknje D 27,9 mm, teža približno 1 kg. Izdelan je iz visoko trdnega kovanega jekla. Povezuje se z verigami, žičnimi vrvmi ali trakovi za obešanje bremen med dvigovanjem. Primeren je za strojne delavnice, mizarske delavnice, skladišča, nakladalno/razkladalna mesta in uporabo z žerjavi, dvigali in vitli. V Italiji distribuira Krollit kot uradni distributer Bernardo od leta 2007.
-
Največja nosilnost: 6.400 kg
-
Varnostna naprava: Integrirana (samozapiralna)
-
Dimenzija A (skupna višina): 274 mm
-
Dimenzija B (širina): 114,8 mm
-
Dimenzija C (odprtina kavlja): 48 mm
-
Premer luknje Ø D: 27,9 mm
-
Teža: približno 1 kg
Kdo uporablja ID 6400 in za kaj
Bernardo ID 6400 je kovani jekleni mehanski dvižni kavelj, zasnovan za obremenitve do 6.400 kg. Ključna značilnost zasnove: integrirana varnostna naprava (vzmetni zaklepni jeziček) preprečuje nenamerno sprostitev zanke med dvigovanjem. Za varnost upravljavca med dvigovanjem je varnostna naprava zakonsko predpisana (evropski standard EN 1677 o dvižnih kavljih). Nosilnost 6400 kg je zasnovana za težko industrijsko dvigovanje: celotni stroji, kontejnerji, težke kovinske konstrukcije. Odprtina premera 27,9 mm omogoča priklop na verige, žične vrvi, tekstilne trakove ali standardne dvižne zanke. Odprtina C-kavlja 48 mm določa velikost združljivega ušesa zanke. V delavnicah strank Krollit je kavelj ID 6400 izbira strojnih delavnic, delavnic za obdelavo kovin, gradbišč, logističnih skladišč in vseh drugih okolij, kjer dvižne operacije zahtevajo kavlje, certificirane po evropskem standardu EN 1677.
Njegovo mesto v ponudbi Bernardo
Ponudba dvižnih kavljev ID Bernardo je razdeljena na 6 modelov glede na nosilnost: ID 250 (250 kg), ID 500 (500 kg), ID 1000 (1000 kg), ID 2000 (2000 kg), ID 3200 (3200 kg) in ID 6400 (6400 kg). Vsi modeli so izdelani iz visoko trdnega kovanega jekla z vgrajeno varnostno napravo (samodejni vzmetni zaklepni jeziček), ki je skladna z evropskim standardom EN 1677.
ID 6400 je vrhunski model v seriji z nosilnostjo 6400 kg. Premer izvrtine 27,9 mm (v primerjavi z 21,8 za serijo 2000–3200), dimenzije A 274 × B 114,8 × C 48 mm. Za neprekinjeno težko industrijsko uporabo ali celo večje zmogljivosti razmislite o posebnih dvižnih kavljih ali sistemih z več kavlji.
Razlika v primerjavi s serijo Bernardo CW: modeli ID so čisti dvižni kavlji (brez merjenja teže); modeli CW so elektronski dinamometri s kavlji (z integriranim sistemom tehtanja). Za uporabo samo za dvigovanje so modeli ID ekonomični in robustni; za uporabo, ki zahteva tudi tehtanje visečega bremena, izberite CW.
Krollit Logistika in podpora
Bernardo odpremi v 5–9 delovnih dneh (7 dni na jugu). Tehta približno 1 kg, je dobavljen v individualni zaščitni embalaži in ga lahko enostavno upravlja ena oseba. Verige, vrvi, zanke, dopolnilni dodatki in originalni nadomestni deli Bernardo so na voljo na zalogi in odposlani v 3–5 delovnih dneh. Dokumentacija o skladnosti z EN 1677 (za kavlje ID) ali dokumentacija o kalibraciji instrumentov (za dinamometre CW) je vključena v paket. Na voljo je podpora strankam v italijanščini.
Za koga je ID 6400 namenjen?
| Profil |
Združljivost |
Razlog |
| Hobist z občasnim dvigovanjem |
Primerno |
Za občasno dvigovanje motorjev, opreme in materialov v domačem laboratoriju. Vgrajena varnostna naprava, certificirana po EN 1677.
|
| Mehanska delavnica z rednim dvigovanjem |
Priporočeno |
Za dvigovanje motorjev, mehanskih komponent in opreme v delavnici. Visoko trdno kovano jeklo, varnostna naprava za vsakodnevno delovanje.
|
| Tesarstvo / gradbišče |
Priporočeno |
Za dvigovanje kovinskih konstrukcij, gradbenih materialov in gradbene opreme. Za profesionalno uporabo na gradbiščih je skladnost z EN 1677 obvezna.
|
Ni primerno za: uporabo z obremenitvami, ki presegajo 6400 kg (nevarnost zloma kavlja in hudih poškodb); uporabo z dinamičnimi ali udarnimi obremenitvami, ki presegajo potrjeno statično nosilnost (upoštevajte varnostne faktorje, ki jih je navedel proizvajalec); uporabo, ki zahteva tehtanje bremena (pravilna izbira je momentni ključ serije CW); korozivna okolja brez ustrezne zaščite (kovano jeklo je pocinkano, vendar ni odporno na agresivna topila ali morsko okolje); uporabo brez zaprte varnostne naprave (zaklepni jeziček MORA biti vedno nedotaknjen: če je poškodovan, kavelj takoj zamenjajte).
Nosilnost
| Specifikacija |
Vrednost |
| Certifikat največje nosilnosti |
6.400 kg |
| Varnostna naprava |
Vzmetni zaklepni jeziček |
| Material |
Kovano jeklo visoke trdnosti |

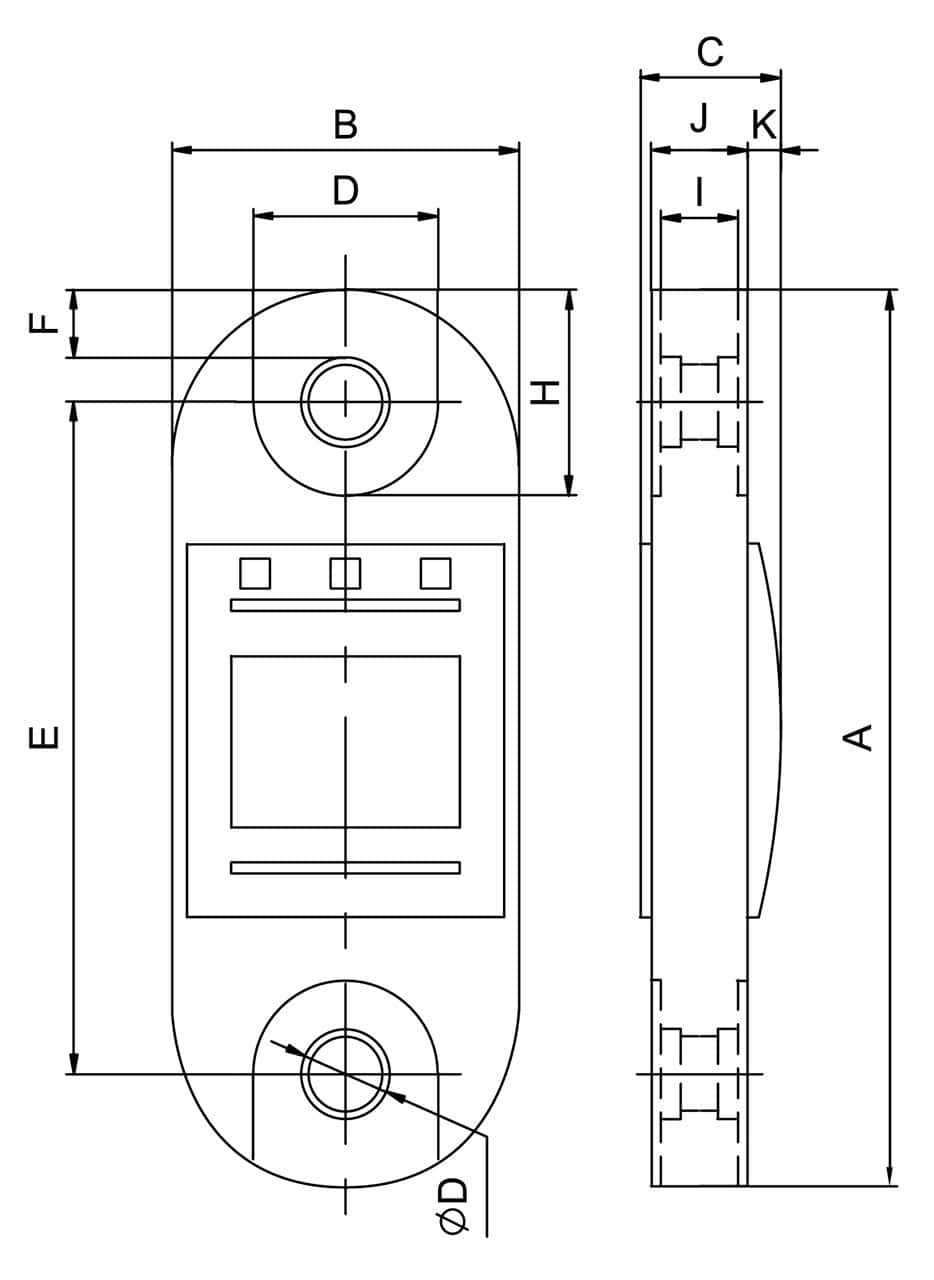

Geometrijske mere
| Določite |
Vrednost |
| A (skupaj višina) |
274 mm |
| B (širina) |
114,8 mm |
| C (odprtina kavlja) |
48 mm |
| Ø D (luknja) |
27,9 mm |
| In |
216,9 mm |
| F |
29 mm |
| G |
54,1 mm |
| V |
69,9 mm |
| I |
25,4 mm |
| J |
33 mm |
| K |
10,2 mm |
Teža
| Določite |
Vrednost |
| Teža kavlja |
pribl. 1 kg |
Skladnost
| Specifikacija |
Vrednost |
| Oznaka |
CE |
| Referenčni standard |
EN 1677 (Kavlji za dvižne zanke) |
Standardna oprema
- Dvižni kavelj Bernardo ID 6400 z varnostno napravo
- Dokumentacija o skladnosti EN 1677
- Oznaka nosilnosti na telesu kavlja
- Priročnik z navodili za uporabo in periodična navodila Pregled
Pogosto zastavljena vprašanja
Kaj pomeni »vgrajena varnostna naprava« na dvižni kavlju?
Gre za vzmetni zaklepni jeziček, ki samodejno zapre odprtino kavlja, ko je zanka vstavljena: preprečuje nenamerno sprostitev zanke med dvigovanjem. To je zakonsko obvezno za dvigovanje v skladu z evropskim standardom EN 1677.
Brez varnostne naprave se lahko zanka med dvigovanjem zaradi nihanj, udarcev ali vrtenja bremena nenamerno sprosti, pri čemer obstaja nevarnost padca bremena in povzročitve resnih poškodb. Varnostna naprava je ključni sestavni del kavlja: če je zaklepni jeziček poškodovan ali se ne zapira pravilno, se kavelj NE SME uporabljati in ga je treba takoj zamenjati.
Ali je nosilnost 6400 kg res varna?
Da, s standardnim varnostnim faktorjem. Nosilnost 6400 kg je certificirana delovna nosilnost (WLL): kavelj je zasnovan tako, da prenese približno štirikratnik te obremenitve pred statično porušitvijo. Najmanjši varnostni faktor je 4:1 v skladu z EN 1677.
Pomembno: WLL se nanaša na statične navpične obremenitve. Pri dinamičnih obremenitvah (hitro dvigovanje, udarci, nihanja) se efektivna nosilnost zmanjša. Pri kotnih zankah (verige z 2 ali 4 kraki, ki tvorijo kot z navpičnico) se efektivna nosilnost vsakega kavlja znatno zmanjša: pri odprtju 60° je efektivna nosilnost 50 % nazivne nosilnosti. Za pravilno dimenzioniranje glejte tabele EN 818-2.
Kako pogosto je treba pregledati kavelj?
Za vsakodnevno profesionalno uporabo: vizualni pregled pred vsako uporabo, temeljit pregled vsakih 6–12 mesecev s strani usposobljenega osebja. Za občasno uporabo: temeljit letni pregled. Italijanski predpisi zahtevajo beleženje rednih pregledov.
Kaj je treba preveriti med pregledi: deformacija telesa kavlja (razteg odprtine), celovitost varnostne naprave (jeziček se pravilno zapira), odsotnost razpok ali prekomerne obrabe, čitljivost oznake nosilnosti. Če ni izpolnjen niti eden od teh pogojev, je treba kavelj zamenjati. Standard EN 1677-1 določa podrobna merila za ocenjevanje.
Ali lahko kavelj uporabljam z verigami ali samo s tekstilnim trakom?
Z obema. Odprtina Ø 27,9 mm omogoča priključitev na dvižne verige (preverite združljiv premer členov), žične vrvi (z oprijemnim trakom), tekstilni trak z zankami in dvižne zanke. Združljivost je odvisna od velikosti ušesa zanke.
Pri dvižnih verigah MORA biti nosilnost verige enaka ali večja od nosilnosti kavlja: uporaba verige z nosilnostjo, manjšo od nosilnosti kavlja, prinaša tveganje za pretrg verige. Tekstilne zanke (tkanine, zanke) imajo običajno višje varnostne faktorje kot verige (5:1 ali 7:1). Za neprekinjeno, težko industrijsko uporabo so verige bolj primerne zaradi daljše življenjske dobe.
Ali je mogoče zamenjati varnostni zaklepni jeziček?
Da, gre za zamenljiv del. Če je jeziček ali povratna vzmet poškodovana, je na zalogi na voljo originalni nadomestni del Bernardo. Zamenjava je preprost postopek (5–10 minut), ki ne zahteva specializiranih znanj.
Varnostna naprava je potrošni del, ki se obrabi: pri vsakodnevnem delovanju lahko vzmet izgubi napetost, jeziček pa se lahko zaradi nenamernih udarcev deformira. Pri intenzivni uporabi je priporočljivo imeti zalogo rezervnih delov. Pred vsako uporabo vsak dan vizualno preverite zaklepni jeziček, da se prepričate, da deluje pravilno.
