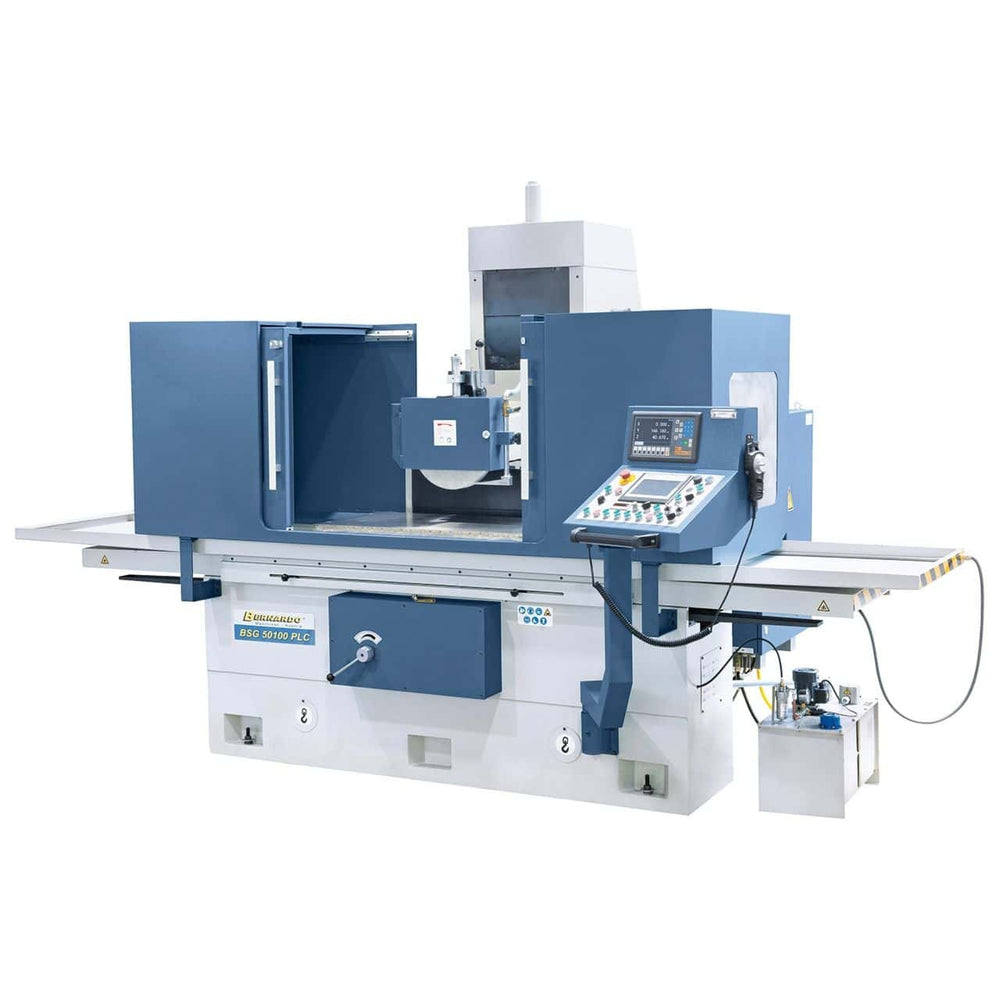

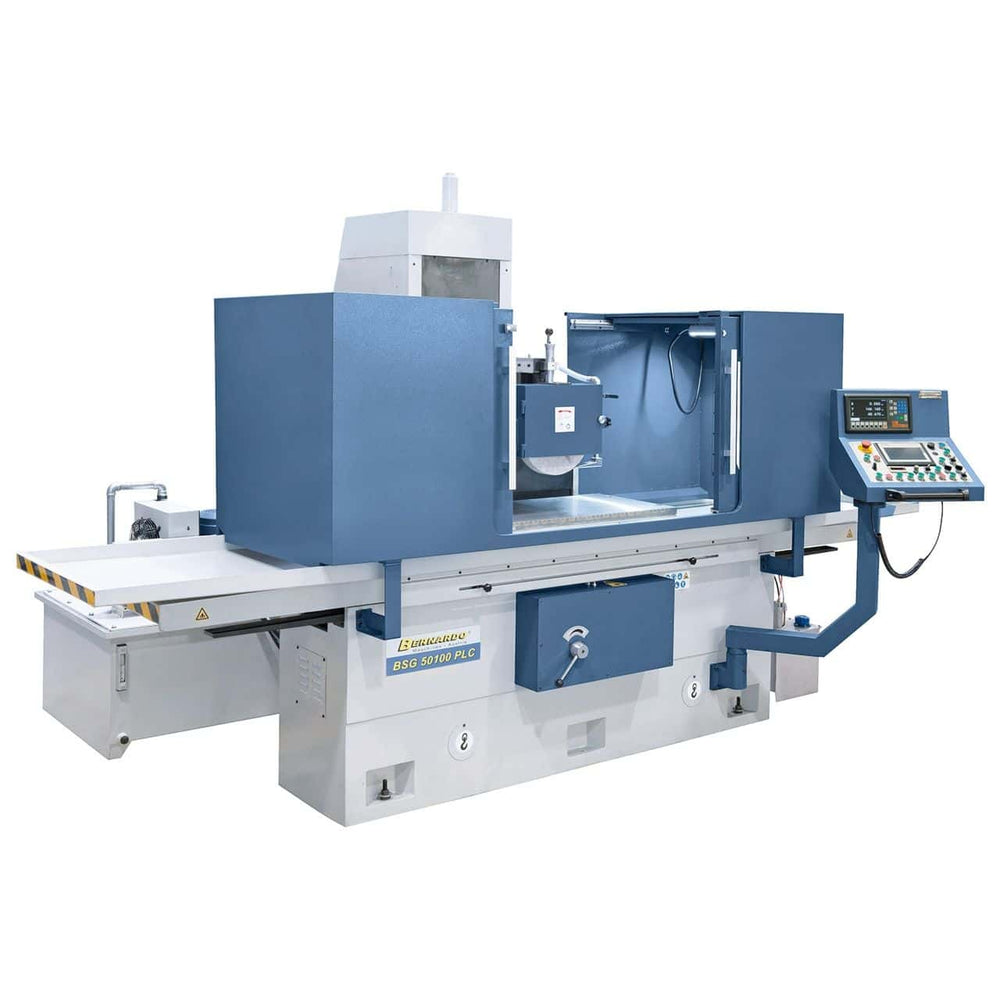

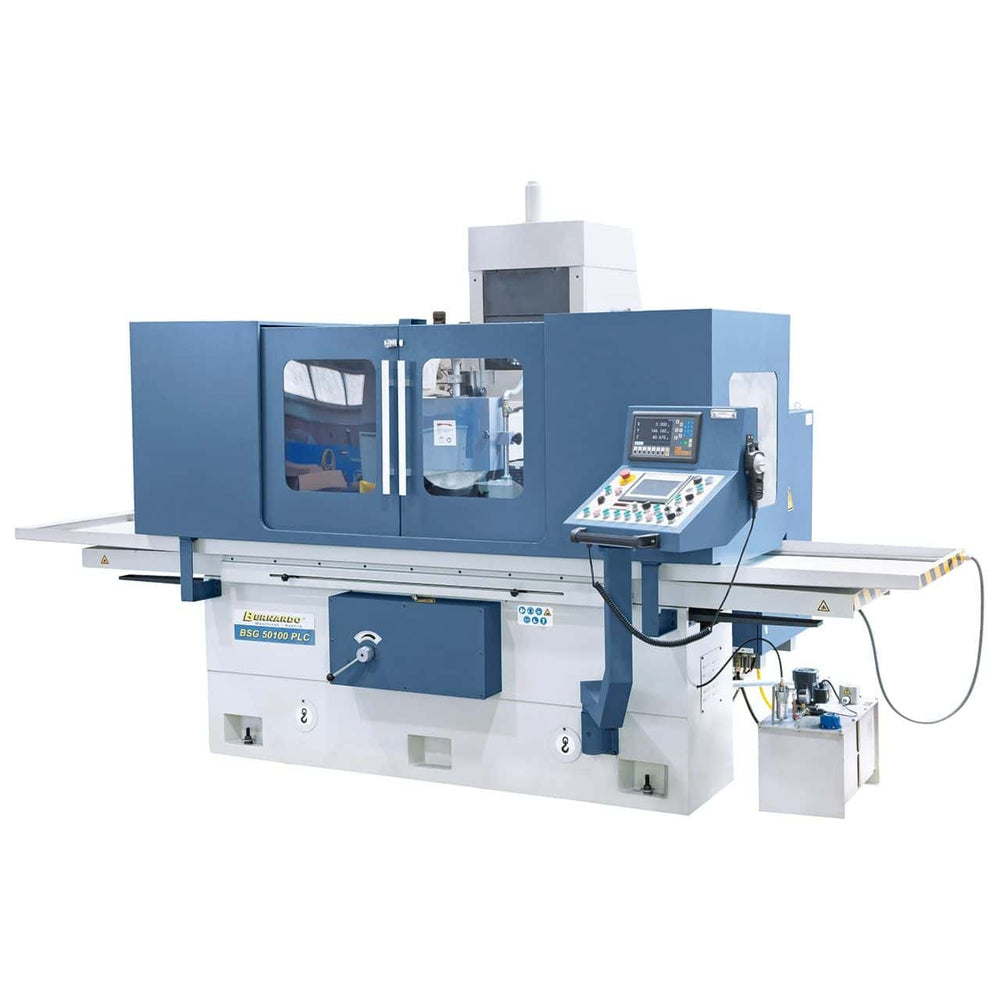

Bernardo BSG 50100 PLC ploščati brusilnik

Ploščati brusilnik Bernardo BSG 50100 PLC z 2-osnim digitalnim odčitavanjem ES-12 H

Ploščati brusilnik Bernardo BSG 50100 PLC z 2-osnim digitalnim odčitavanjem ES-12 H je zasnovan za industrijsko uporabo, kjer so natančnost, togost in zanesljivost bistvenega pomena. Miza s kaljenimi in brušenimi vodili, v kombinaciji s protivodili s premazom Durcit-B, zagotavlja gladko drsenje in dolgo življenjsko dobo. Vzdolžni in prečni premiki se izvajajo prek kombiniranega V-ravnega vodila, medtem ko Siemensov PLC krmilnik omogoča programiranje avtomatiziranih brusilnih ciklov z vrnitvijo v začetni položaj. Trdna konstrukcija z žarjeno osnovo in debelimi ojačitvami zagotavlja stabilnost tudi pri velikih obremenitvah do 700 kg. 350 mm brusilno kolo v kombinaciji z zmogljivim 7,5 kW motorjem in hidravličnim sistemom najnovejše generacije omogoča hitro in natančno brušenje. Celovita rešitev za delavnice in podjetja, ki potrebujejo vrhunske profesionalne brusilne stroje.

---

Glavne značilnosti:
Miza s kaljenimi in brušenimi vodili, protivodi s premazom Durcit-B
Vzdolžni in prečni premiki na kombiniranem V-ravnem vodilu
Visokozmogljiv hidravlični sistem za gladko in enakomerno podajanje

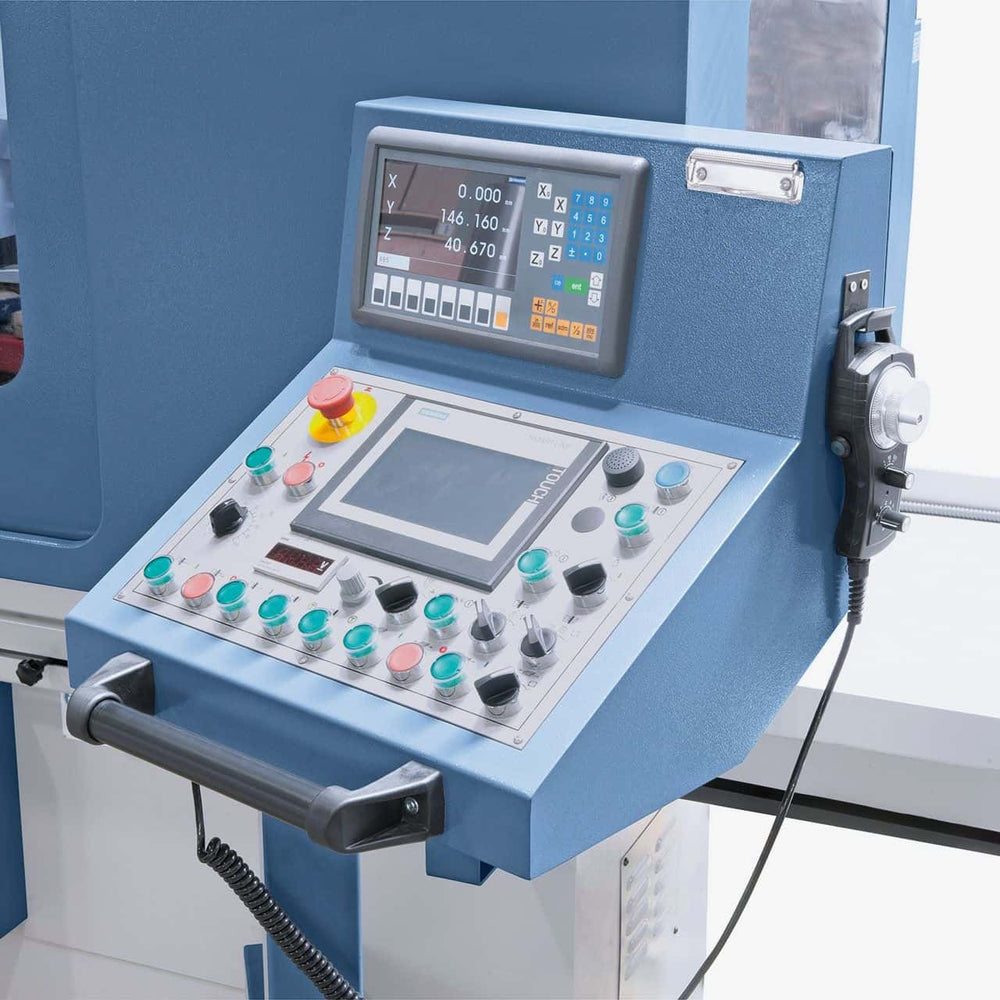

Siemens PLC krmiljenje z zaslonom na dotik za avtomatizirane cikle
Vključen 2-osni digitalni odčitalnik ES-12 H
Delovna nosilnost do 700 kg z magnetno ploščo 500 x 1000 mm

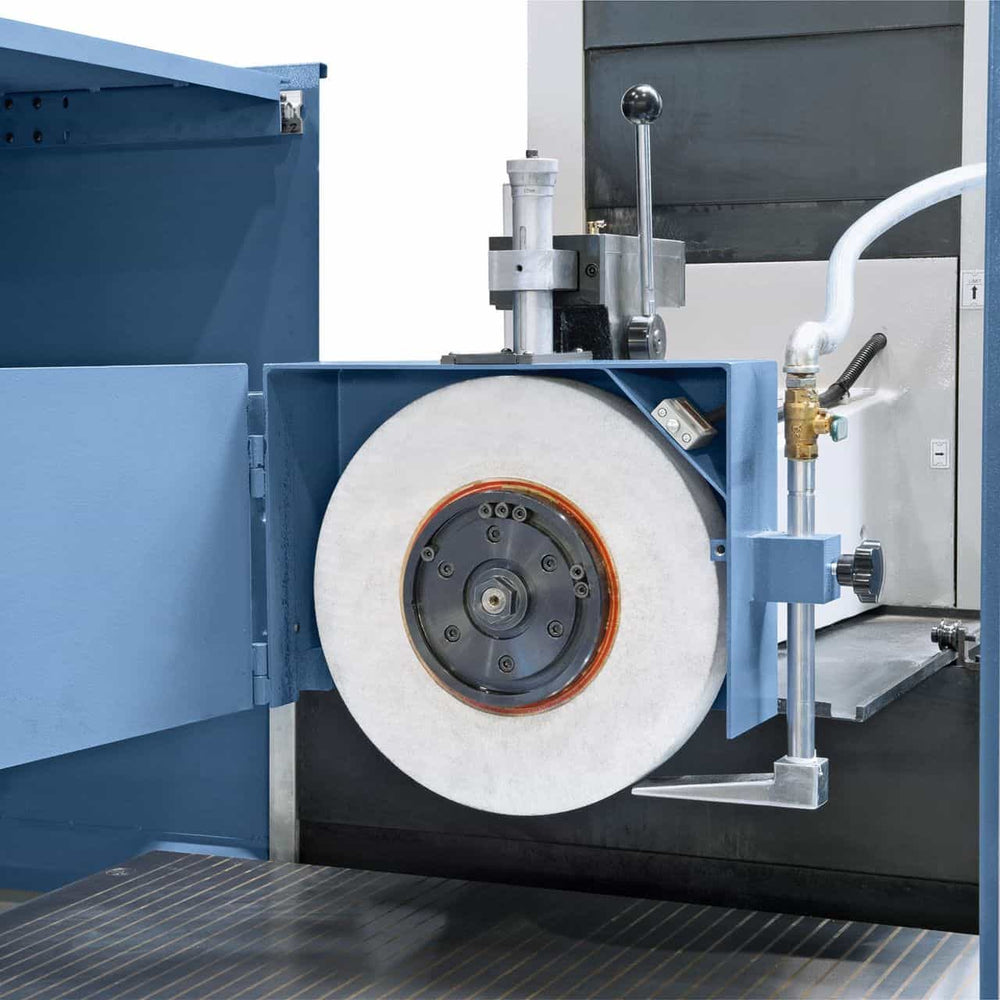

Brusilno kolo Ø 350 mm z vretenom na prednapetih aksialnih in radialnih ležajih
Masivna konstrukcija z žarjeno osnovo in debelimi ojačitvami za visoko stabilnost

---

---

Standardno Oprema

ES-12 H 2-osni digitalni odčitalnik
Siemens SMART zaslon na dotik
Elektronsko ročno kolo
Brusilno kolo in prirobnica
LED delovna luč
Magnetna plošča 500 x 1000 mm
Uravnoteževalno stojalo in uravnoteževalni trn
Zaščitni pokrovi
Vzporedni brusilnik in naprava za razmagnetenje

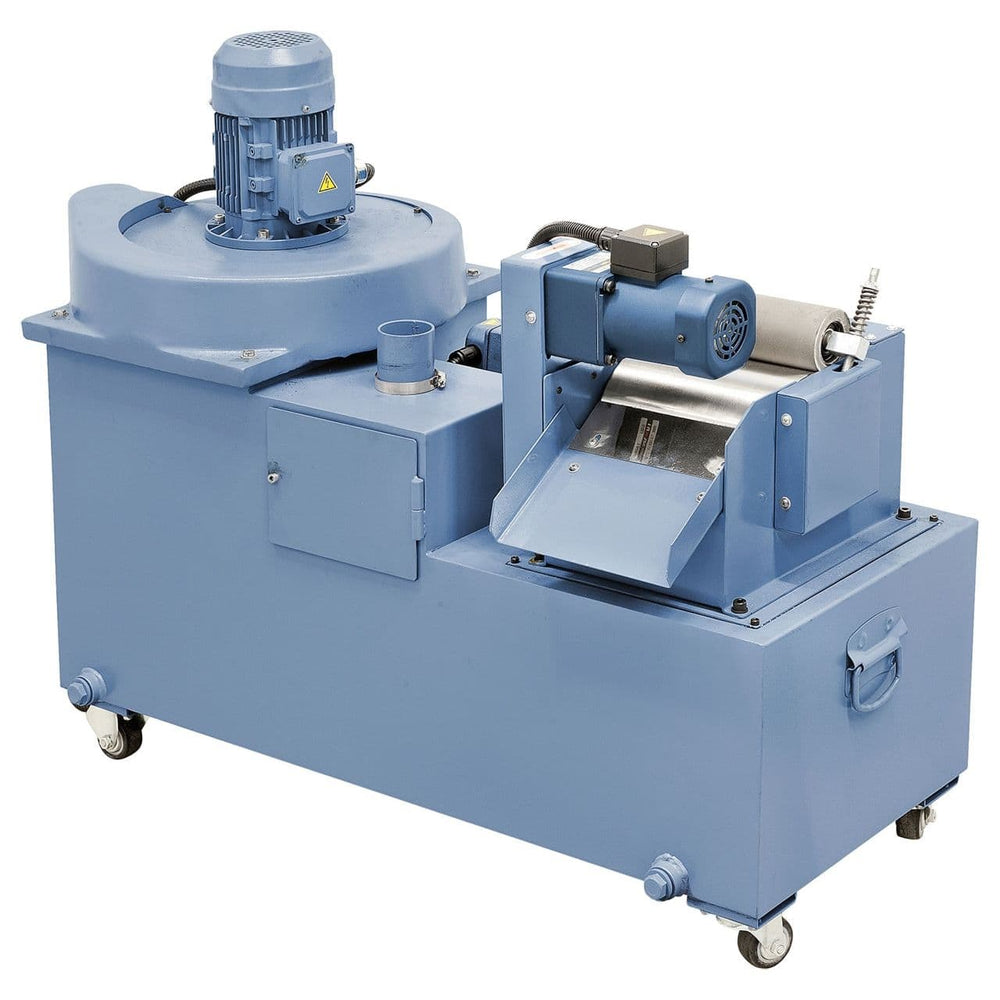

Hladilni sistem in diamantna naprava
Noge stroja
Centralno mazanje

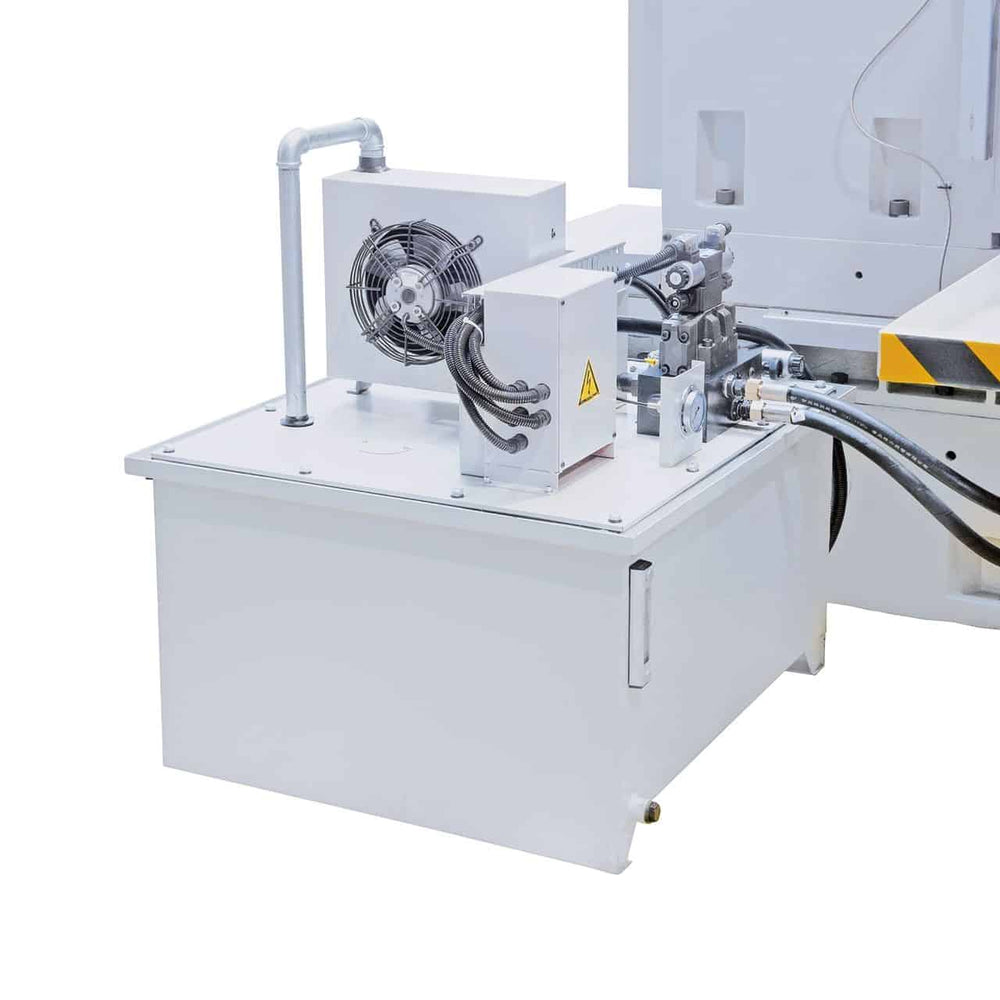

Hladilnik hidravličnega olja
Servis orodij

Logistika

Dostava Bernardo: 5–9 delovnih dni (7 dni na jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Tehnične specifikacije specifikacije

Specifikacija	Vrednost
Znamka	Bernardo
Model	BSG 50100 PLC
Delovna miza	500 x 1100 mm
T-utori (št. / širina)	3 / 18 mm
Magnetna plošča	500 x 1000 mm
Največji vzdolžni pomik	1150 mm
Največji prečni pomik	560 mm
Največja razdalja med brusilnim kolesom in mizo	600 mm
Največji teža obdelovanca (z magnetno ploščo)	700 kg
Velikost brusilnega kolesa	350 x 50 x 127 mm
Hitrost hidravlične mize	5 – 25 m/min
Samodejna prečna nastavitev	0,5 – 30 mm/hod
Hitro prečno podajanje	0 – 600 mm/min
Samodejna navpična nastavitev	0,005 – 0,04 mm
Navpično hitro podajanje	0 – 300 mm/min
Vreteno motor	7,5 kW
Hitrost vretena	1440 vrt/min
Motor hidravlične črpalke	3,0 kW
Skupna poraba energije	13,2 kW
Dimenzije stroja (Š x G x V)	3880 x 2150 x 2420 mm
Teža	5500 kg

Garancijski pogoji in informacije o servisni podpori so na voljo na ustrezni strani Krollit.

Oglejte si garancijske pogoje Krollit

Pogosto zastavljena vprašanja

Kakšno natančnost brušenja je mogoče doseči z ravnim brusilnikom Bernardo BSG 5?

V optimalnih pogojih ravni brusilniki Bernardo dosegajo dimenzijske tolerance IT5–IT6 in hrapavost Ra 0,4–0,8 µm. Dejanska natančnost je odvisna od stanja brusilnega kolesa (periodično poravnavanje), materiala obdelovanca, hladilne tekočine in izkušenj upravljavca.

Kaj pomeni pripona "PLC" na modelu ravnih brusilnikov Bernardo BSG 5?

Pripona PLC pomeni, da je brusilnik opremljen s programabilnim krmilnim sistemom PLC – omogoča nastavitev samodejnih ciklov brušenja (število prehodov, globina na prehod, hitrost podajanja) brez ročnega posredovanja med ciklom. V primerjavi z ročno različico skrajša čase ciklov in ustvari bolj ponovljive rezultate pri serijah enakih obdelovancev.

Katero brusilno kolo naj uporabim za jeklo v primerjavi z litoželezom ali aluminijem?

Jeklo: korund (Al₂O₃) brusilno kolo A46K–A60K. Litoželezo: silicijev karbidni (SiC) brusilno kolo C46K–C60K. Aluminij: silicijev karbidni brusilno kolo C46J–C60J z obilnim mazanjem. Na istem brusilnem kolesu ne mešajte različnih materialov – ostanki kovin bodo onesnažili brušeno površino.

Ali ploščati brusilnik Bernardo BSG 5 potrebuje integrirano hladilno tekočino?

Ploščati brusilniki BSG in FSM so opremljeni z integriranim hladilnim sistemom – kar je bistveno za natančno brušenje kaljenega jekla, da se preprečijo površinske opekline, ki spremenijo strukturo materiala. Vedno uporabljajte ustrezno hladilno tekočino za obdelovani material.

Ali so na voljo rezervni deli in brusilne plošče?

Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
