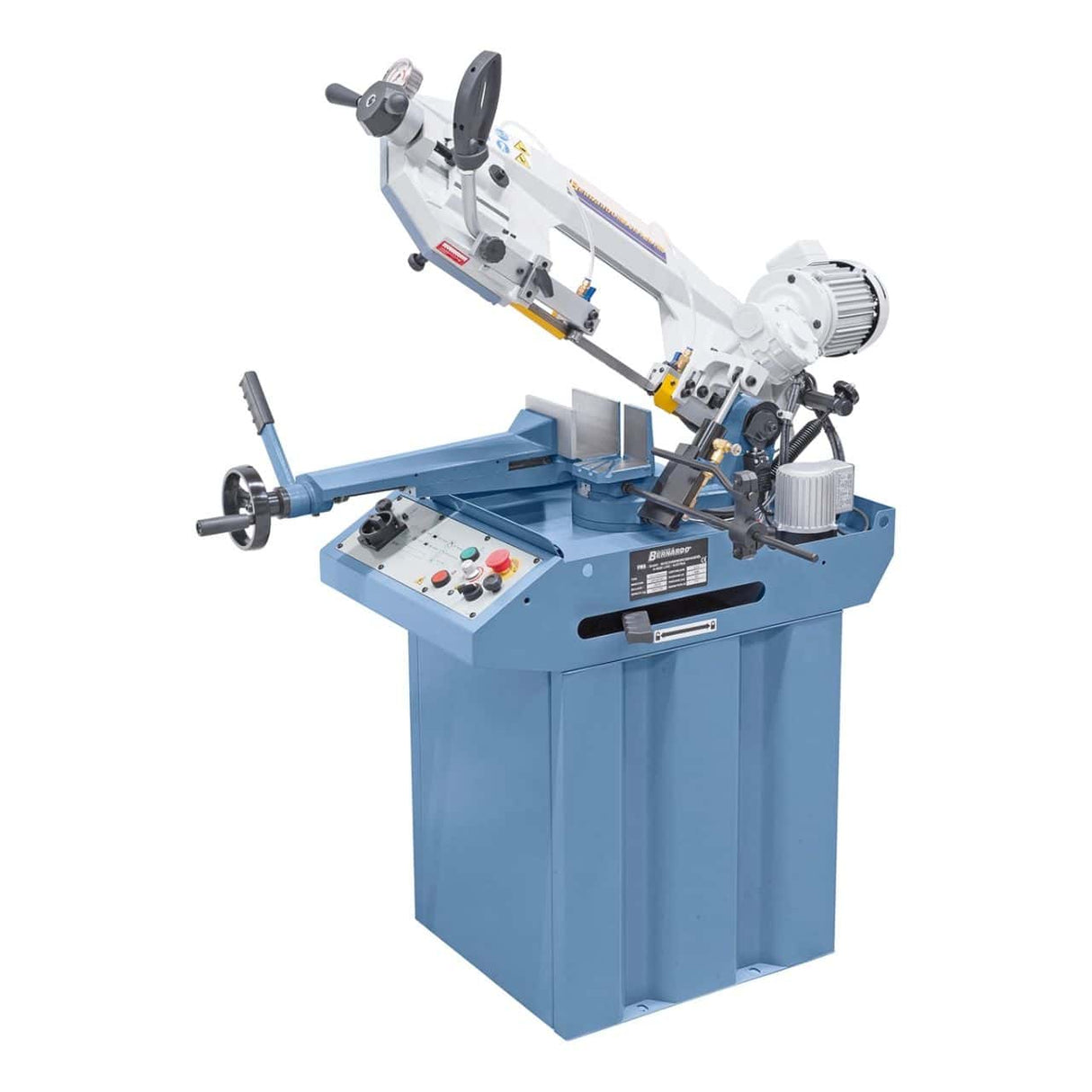

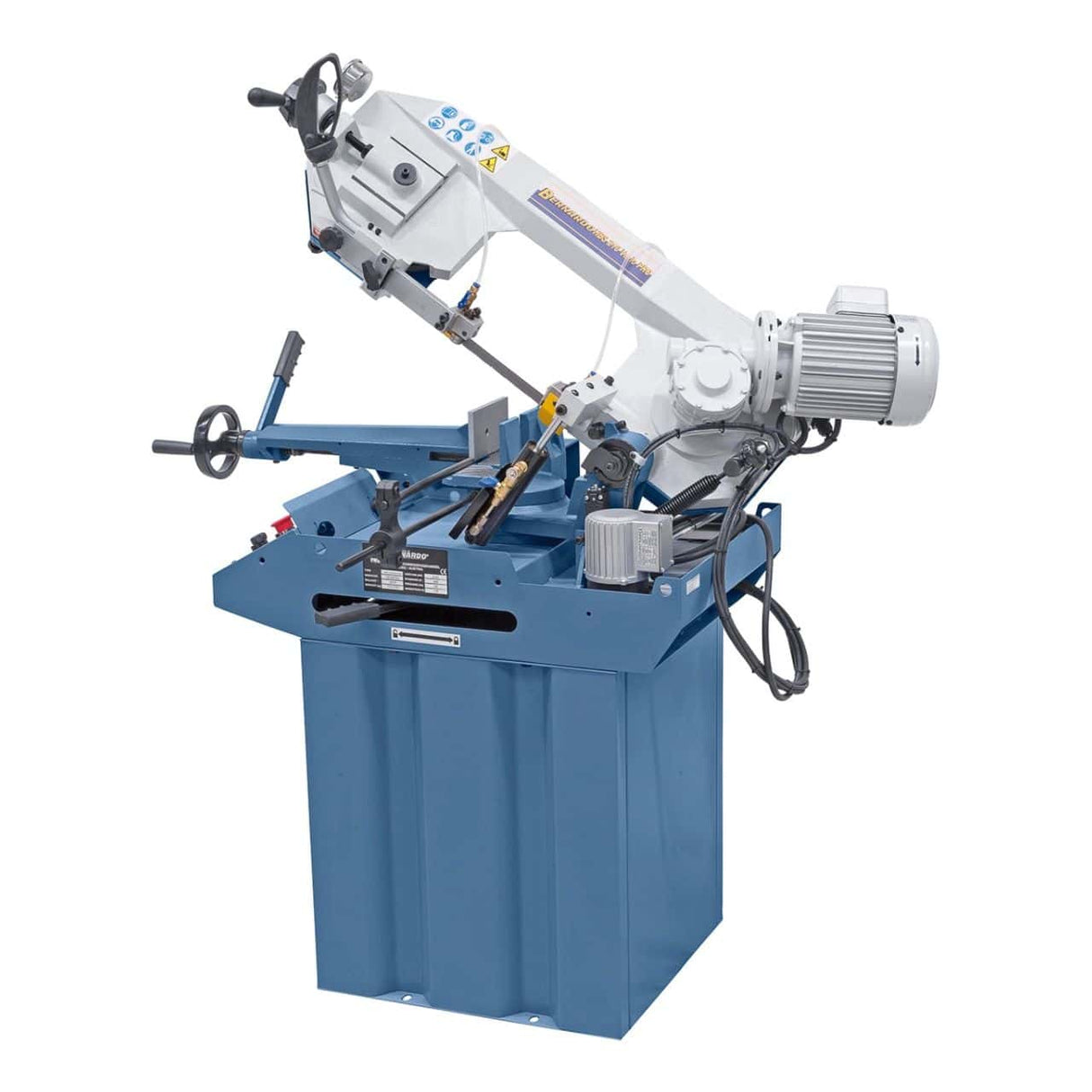

Vodoravna tračna žaga Bernardo HBS 210 Vario PRO je zasnovana za rezanje cevnih profilov, masivnih materialov, nerjavečega jekla in orodnega jekla v profesionalnih strojnih delavnicah in mizarskih delavnicah. Med njene značilnosti spadajo brezstopenjsko nastavljiva hitrost rezanja od 0 do 90 m/min za optimalno prilagoditev obdelovancu, brezstopenjsko nastavljivo spuščanje s hidravličnimi cilindri z nastavljivim ventilom ter primež iz litega železa s hitrim vpenjanjem in omejevalnikom obdelovanca. Območje rezanja (okroglo/kvadratno 90°) Ø 170 mm / 150 × 150 mm, območje rezanja (okroglo/kvadratno 45°) Ø 125 mm / 95 × 95 mm. Tračna žaga 2080 × 20 × 0,9 mm, motor 1,5 kW (S1 100 %), 230 V enofazni, teža 145 kg, dimenzije stroja 1120 × 810 × 1310 mm. V Italiji distribuira Krollit kot uradni distributer Bernarda od leta 2007.
-
Hitrost rezanja: 0–90 m/min, brezstopenjsko nastavljiva
-
Površina rezanja (okrogla/kvadratna 90°): Ø 170 mm / 150 × 150 mm
-
Površina rezanja (okrogla/kvadratna 45°): Ø 125 mm / 95 × 95 mm
-
Ploska površina rezanja (90° / 45°): 150 × 190 mm / 95 × 120 mm
-
Žagin trak: 2080 × 20 × 0,9 mm
-
Spuščanje: Hidravlični cilindri z nastavljivim ventil
-

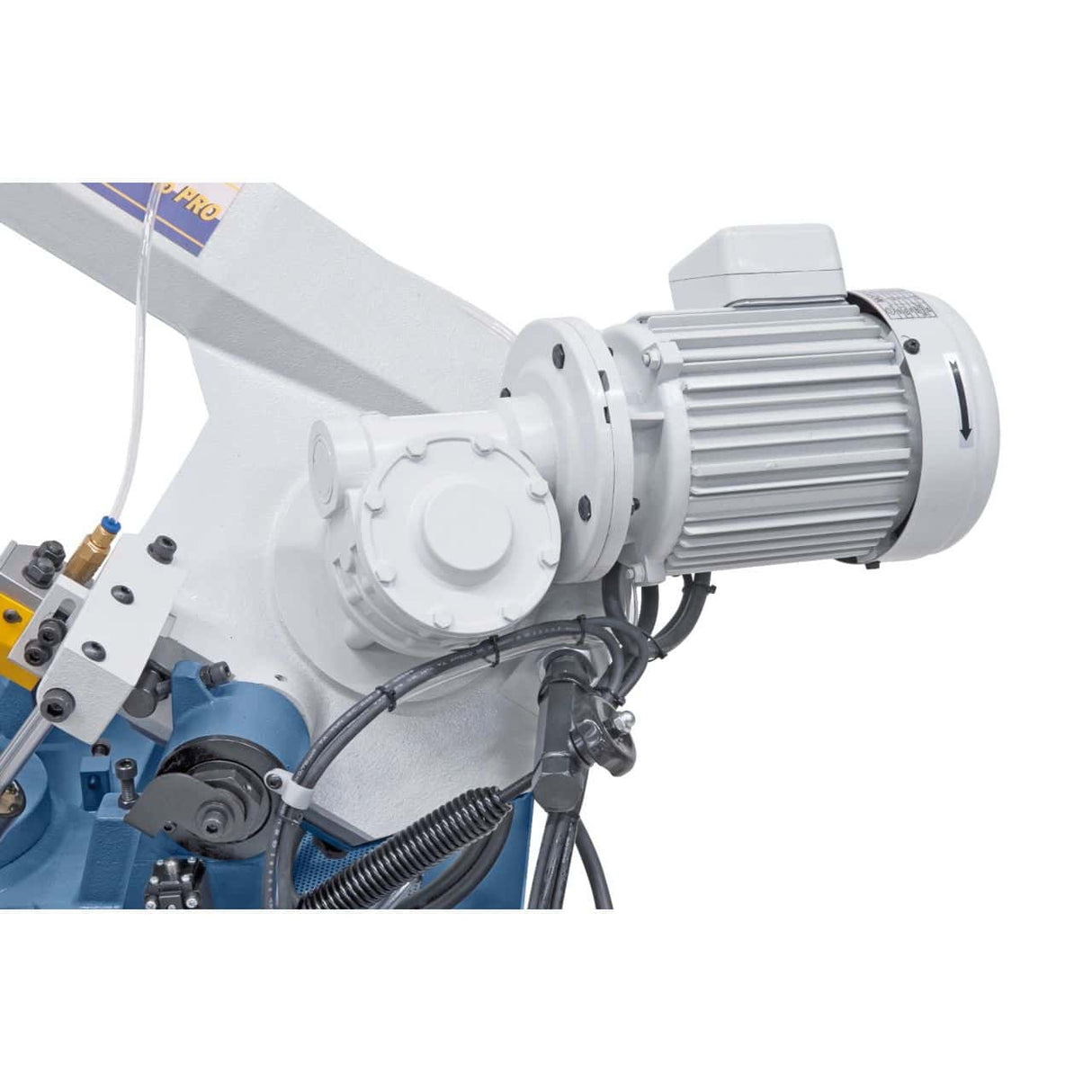

Motor: 1,5 kW (S1 100 %) - 230 V enofazni
-
Delovna višina: 870 mm
-
Teža: 145 kg
Kdo uporablja HBS 210 Vario PRO in za kaj
Bernardo HBS 210 Vario PRO je profesionalna horizontalna tračna žaga, zasnovana za strojne delavnice, mizarske delavnice, kovaške delavnice in industrijsko vzdrževanje, ki zahtevajo natančne reze kovinskih materialov. Ključna značilnost zasnove: Brezstopenjsko nastavljiva hitrost rezanja od 0 do 90 m/min omogoča izbiro optimalne hitrosti za vsak material (mehko jeklo 60 do 80 m/min, nerjaveče jeklo 30 do 50 m/min, trdi materiali 20 do 30 m/min, orodno jeklo 15 do 25 m/min). Pravilno nastavljena hitrost znatno podaljša življenjsko dobo bimetalnega rezila in izboljša kakovost rezanja. Litoželezni primež s hitrim vpenjanjem drži obdelovanec natančno na mestu brez potrebe po orodju (hitra menjava med različnimi obdelovanci). Omejevalnik obdelovanca omogoča ponavljajoče se reze enake dolžine za masovno proizvodnjo. Brezstopenjsko nastavljivo spuščanje s hidravličnimi cilindri in nastavljivim ventilom omogoča nadzor rezalnega tlaka glede na material: nizek tlak za trde materiale (za preprečevanje loma rezila), visok tlak za mehke materiale (za višje hitrosti rezanja). Samodejno končno stikalo ustavi stroj na koncu reza in prepreči, da bi rezilo še naprej teklo v prostem teku in povzročalo nepotrebno obrabo. V delavnicah strank Krollit se za HBS 210 Vario PRO odločajo strojne delavnice, ki redno režejo okrogle in kvadratne palice, kovinarji za profilne reze, kovači za cevne reze in industrijski vzdrževalci za pripravo komponent.
Njeno mesto v ponudbi Bernardo
Ponudba tračnih žag za kovino Bernardo je organizirana po največji velikosti obdelovanca (zmogljivosti rezanja) in vrsti pogona. HBS 210 Vario PRO se uvršča v srednji razred: zmogljivost Ø 170 mm na 90° okroglih obdelovancih, 1,5 kW enofazni 230V motor (združljiv z vsako domačo industrijsko vtičnico), spremenljiva hitrost 0-90 m/min. Za delavnice z manjšimi obdelovanci (Ø pod 130 mm) so na voljo bolj ekonomični modeli iz kompaktne serije; za delavnice z večjimi obdelovanci (premer nad 200 mm) so na voljo težji modeli s 400V trifaznimi motorji in večjimi rezalnimi zmogljivostmi. Funkcija »Vario PRO« označuje profesionalno kategorijo z elektronsko spremenljivo hitrostjo: standardna različica »PRO« brez Varia ima fiksno hitrost, ki je cenejša, vendar manj prilagodljiva pri različnih materialih. Za delavnice z različnimi materiali (mehko jeklo, nerjaveče jeklo, orodno jeklo) je različica Vario prava izbira; za delavnice, specializirane za en sam material, je standardna različica bolj ekonomična.
Logistika in podpora Krollit
Dostava v Bernardo traja 5–9 delovnih dni (7 dni na jug). S težo 145 kg potrebujete paletni viličar ali dve osebi za previdno razkladanje. Dimenzije 1120 × 810 × 1310 mm: kompakten stroj za delavnice z omejenim prostorom. Nadomestni bimetalni rezili (2080 × 20 × 0,9 mm), hladilna tekočina, vodilni ležaji in originalni nadomestni motorji Bernardo so na voljo na zalogi in se odpremijo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
Za koga je namenjen HBS 210 Vario PRO?
| Profil |
Združljivost |
Motiv |
| Napredni hobist za obdelavo kovin |
Primerno |
Profesionalni stroj, ki ga napaja enofazna napetost 230 V in je združljiv z vsako gospodinjsko vtičnico. Za napredno hobijsko uporabo je obvladljiv, vendar so stroški znatni.
|
| Mehanska delavnica z običajnimi rezi
| Priporočeno
| Spremenljiva hitrost 0–90 m/min za različna jekla, primež iz litega železa s hitrim vpenjanjem, omejevalnik obdelovanca za masovno proizvodnjo, prostornina Ø 170 mm na 90° okroglih rezilih.
|
| Kovinska obdelava s profili
| Priporočeno |
Zmogljivost rezanja pod kotom 45° (Ø 125 mm na okroglih delih, 95 x 95 mm na kvadratnih delih) za rezanje po meri na varjenih konstrukcijah. Hidravlični cilindri za nastavljiv rezalni tlak.
|
Ni primerno za: rezanje materialov nad Ø 170 mm na okroglih delih ali 150 x 150 mm na kvadratnih delih (stroj ima omejeno zmogljivost; za večje kose so ustrezne velikosti večje tračne žage v seriji); okolja brez enofaznega napajanja 230 V z ustrezno linijo (15–20 A); težka industrijska uporaba z neprekinjenimi cikli rezanja (za neprekinjeno intenzivno uporabo so ustrezne velikosti polavtomatske ali avtomatske tračne žage z avtomatskim nalaganjem); Delavnice s potrebami po CNC rezanju (stroji HBS so ročni; za programirano avtomatsko rezanje so potrebne namenske CNC žage).
Zmogljivost rezanja
| Specifikacija |
Vrednost |
| 90° okroglo območje rezanja |
Ø 170 mm |
| 90° kvadratno območje rezanja |
150 × 150 mm |
| 90° ravno območje rezanja |
150 × 190 mm |
| Okroglo območje rezanja 45° |
Ø 125 mm |
| 45° kvadratno rezalno območje |
95 × 95 mm |
| 45° ravno rezalno območje |
95 × 120 mm |
Rezilo in hitrost
| Specifikacija |
Vrednost |
| Dimenzije žaginega traku |
2.080 × 20 × 0,9 mm |
| Hitrost žage Rezalna hitrost |
0 - 90 m/min (neskončno spremenljivo) |

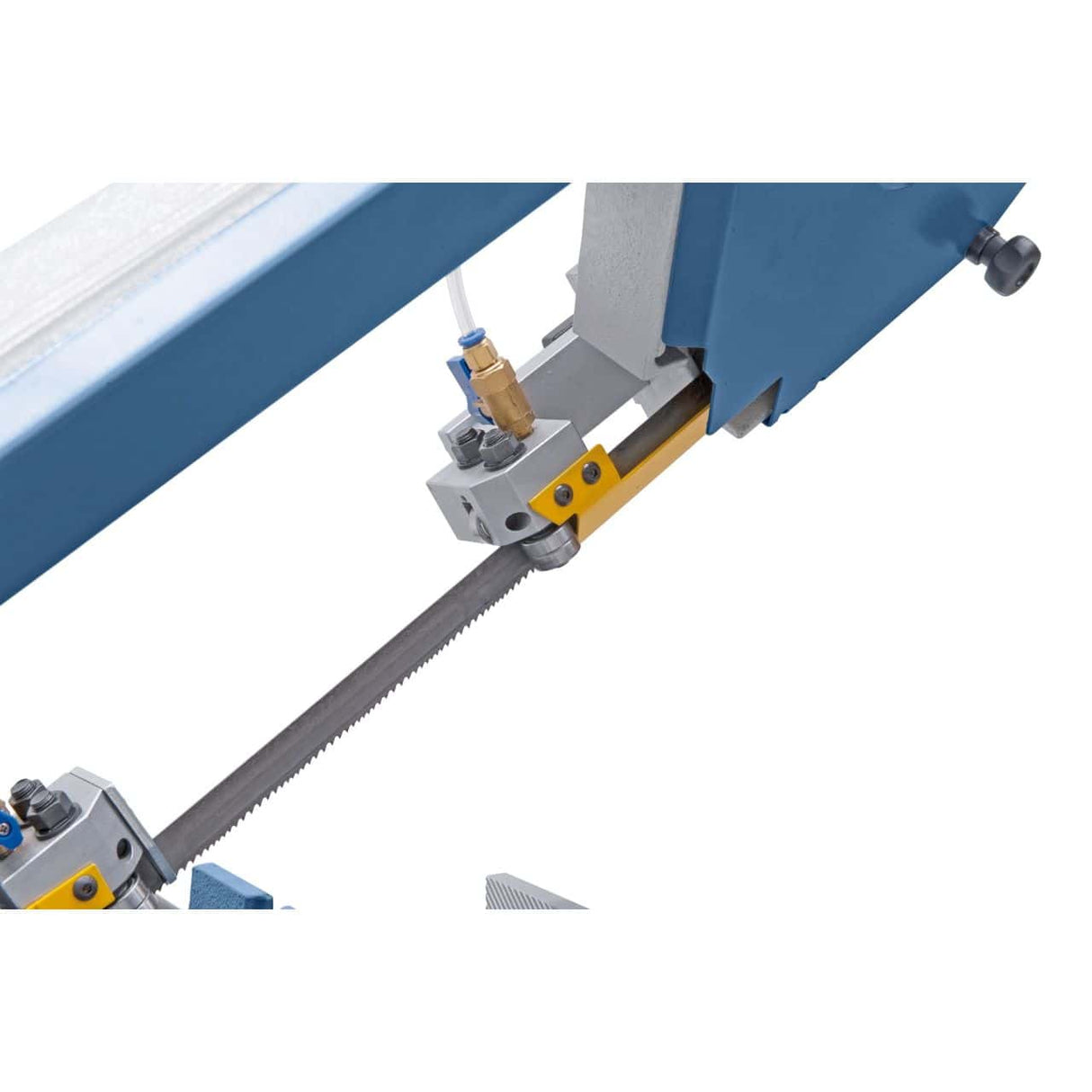

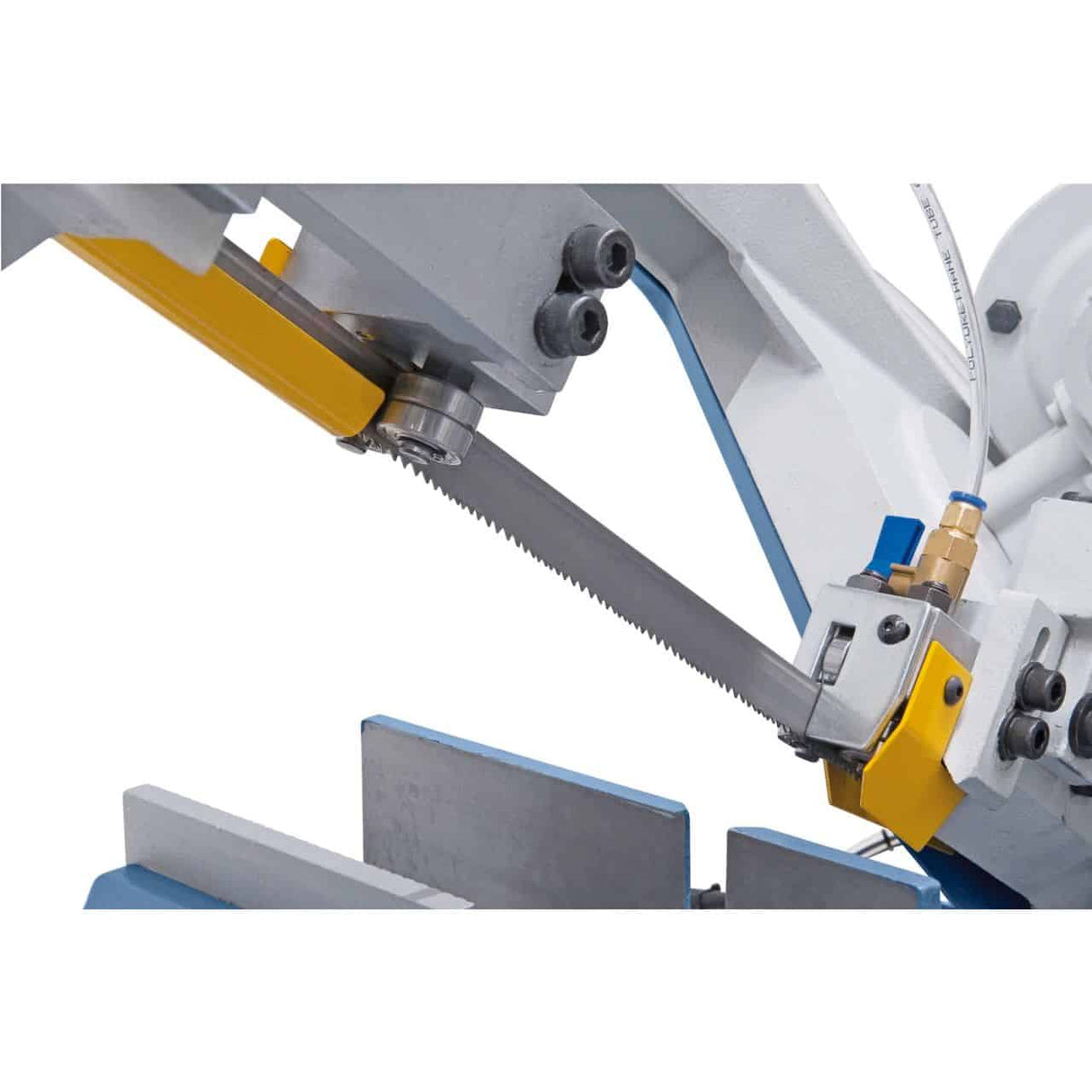

| Vodilo jermena |

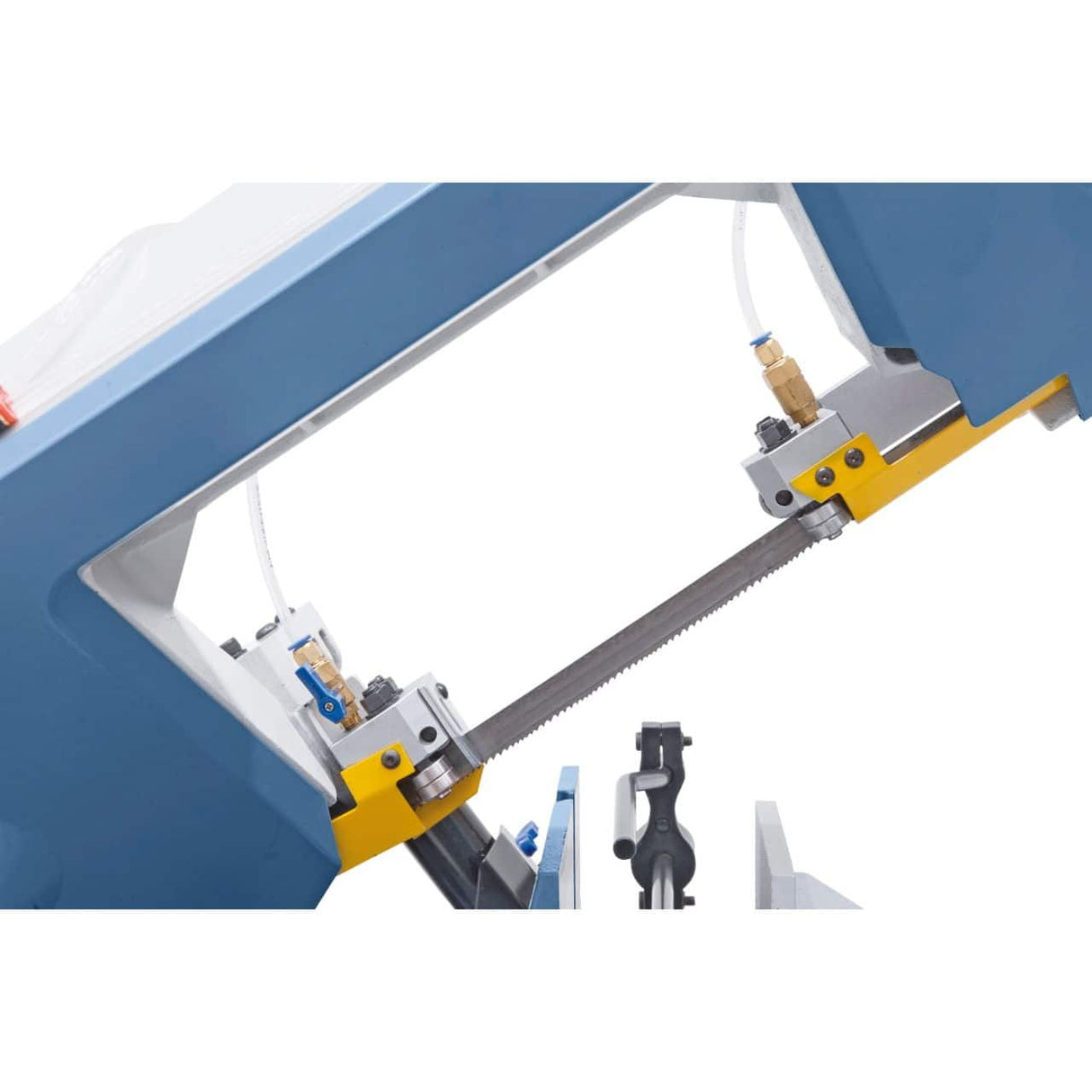

Dvojni kroglični ležaj za optimalno delovanje |
| Napenjanje |

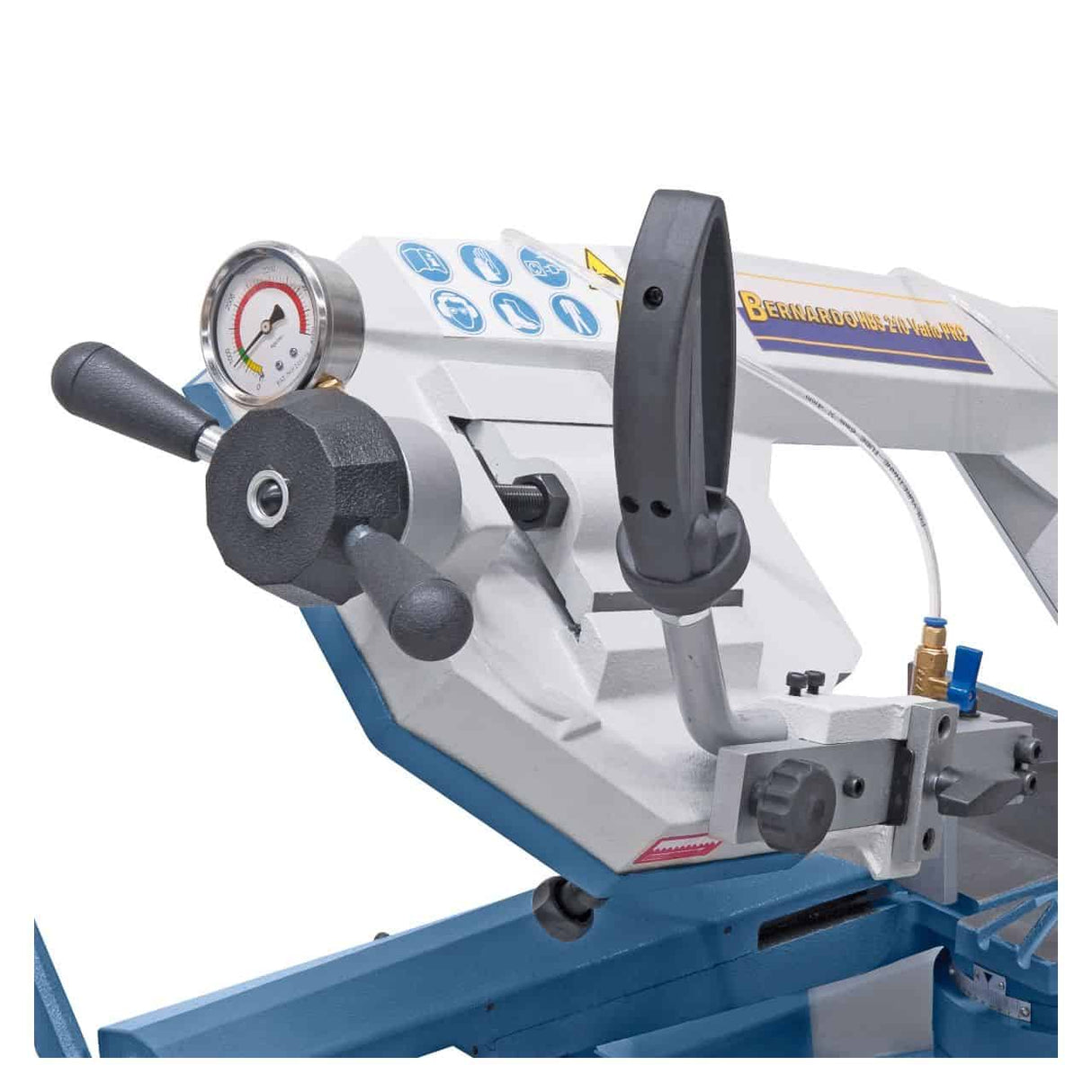

Manometer za fino nastavitev |
Hidravlični sistem
| Specifikacija |
Vrednost |

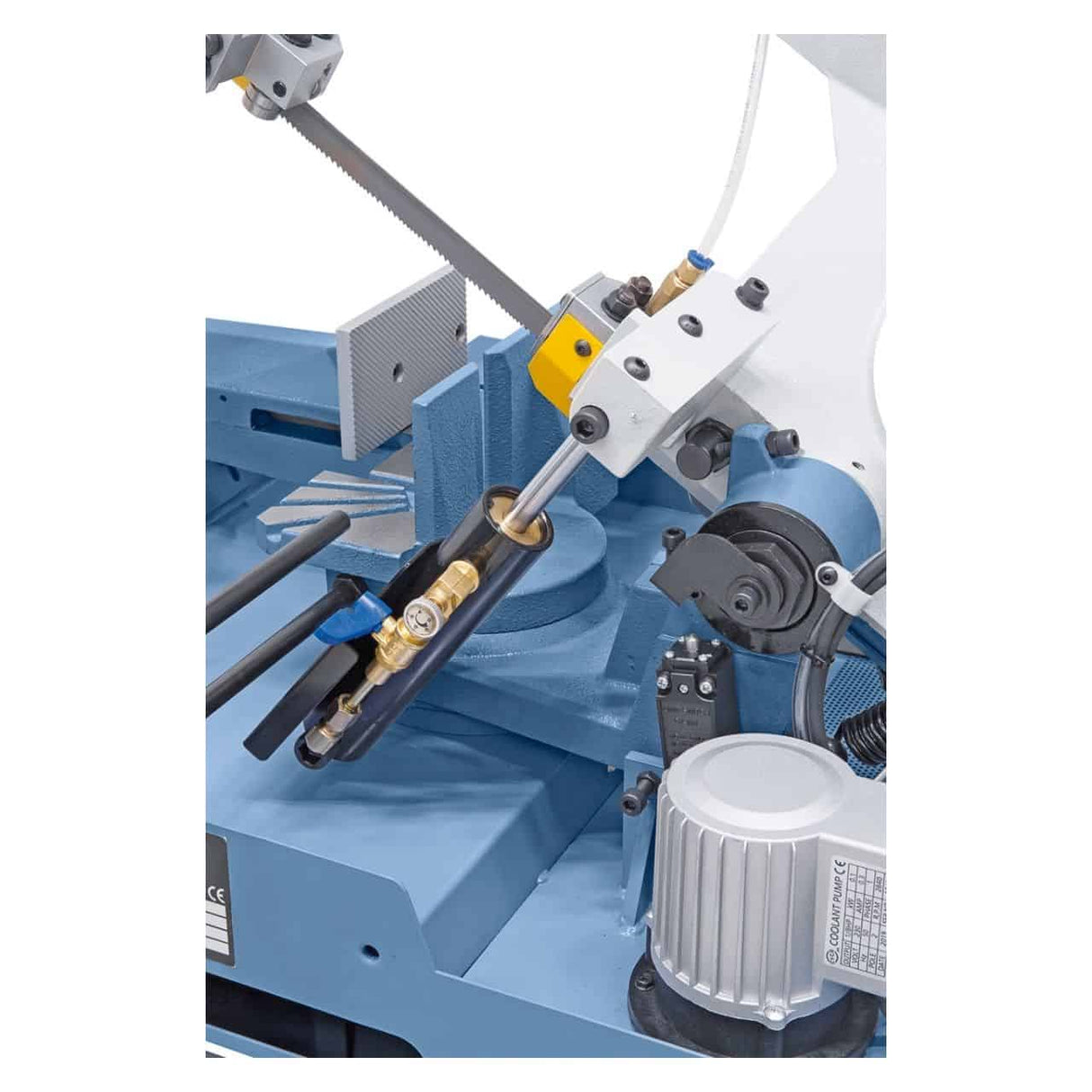

| Spuščanje |
Hidravlični cilindri z nastavljivim ventilom |

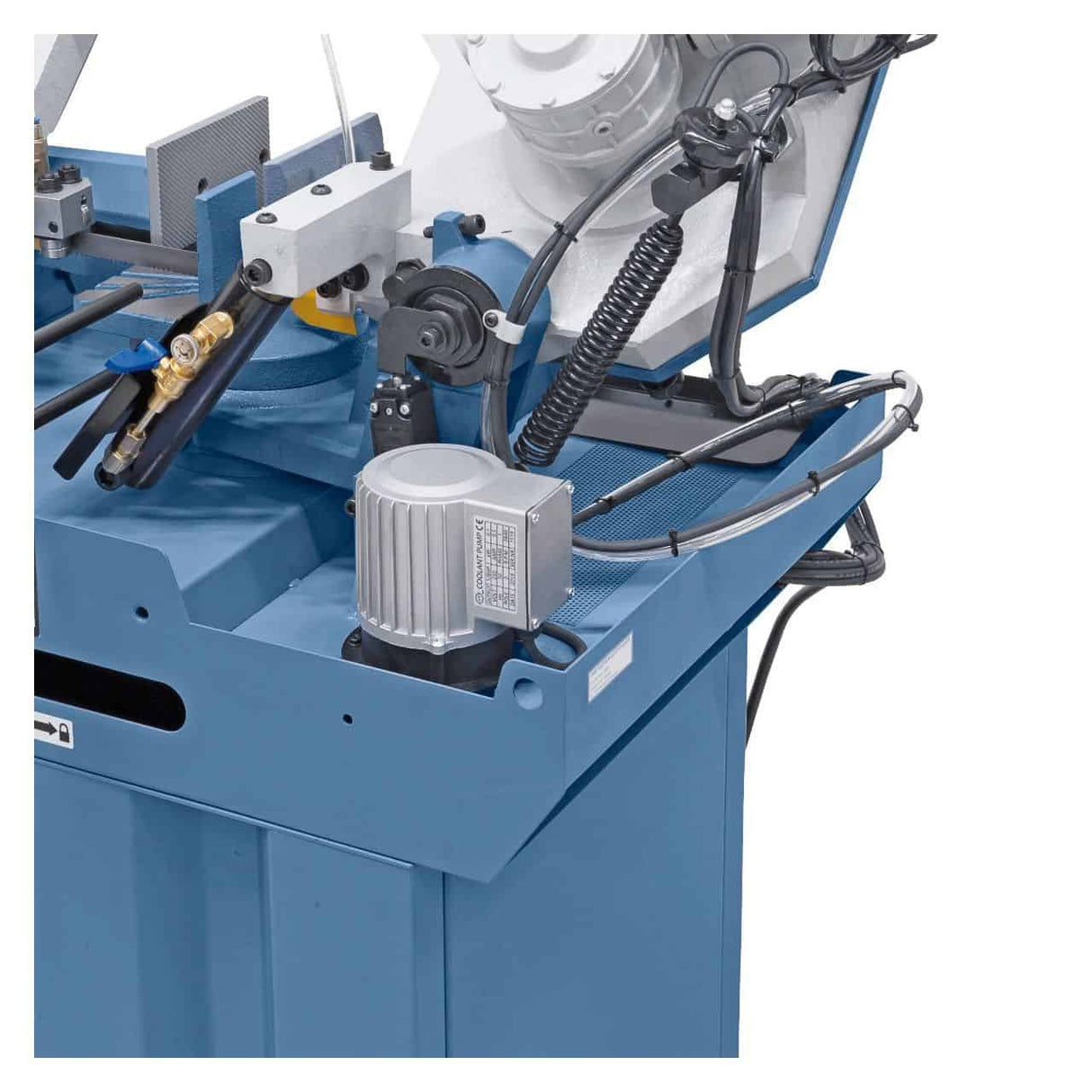

| Hladilna tekočina |
Obtočna črpalka 100 W |

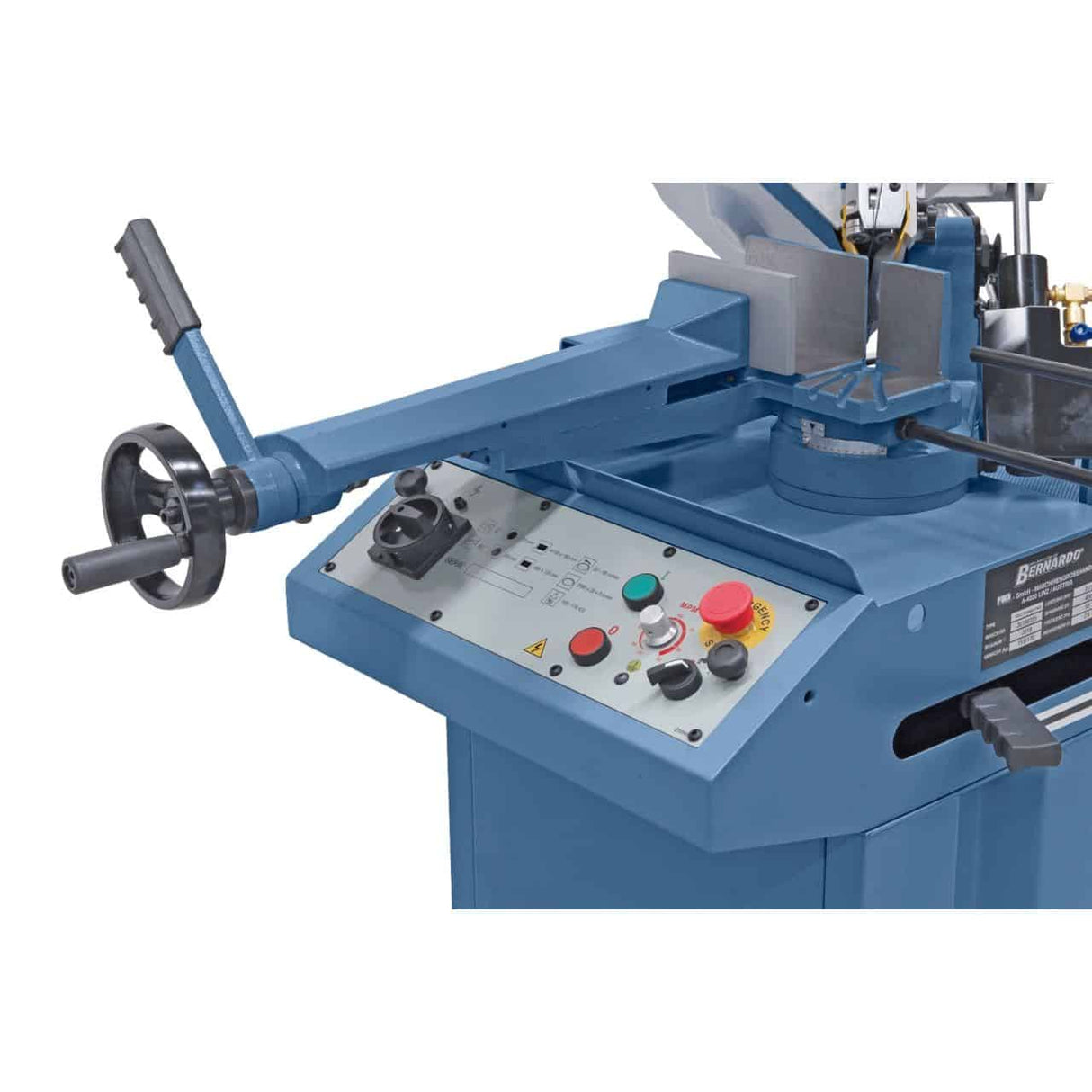

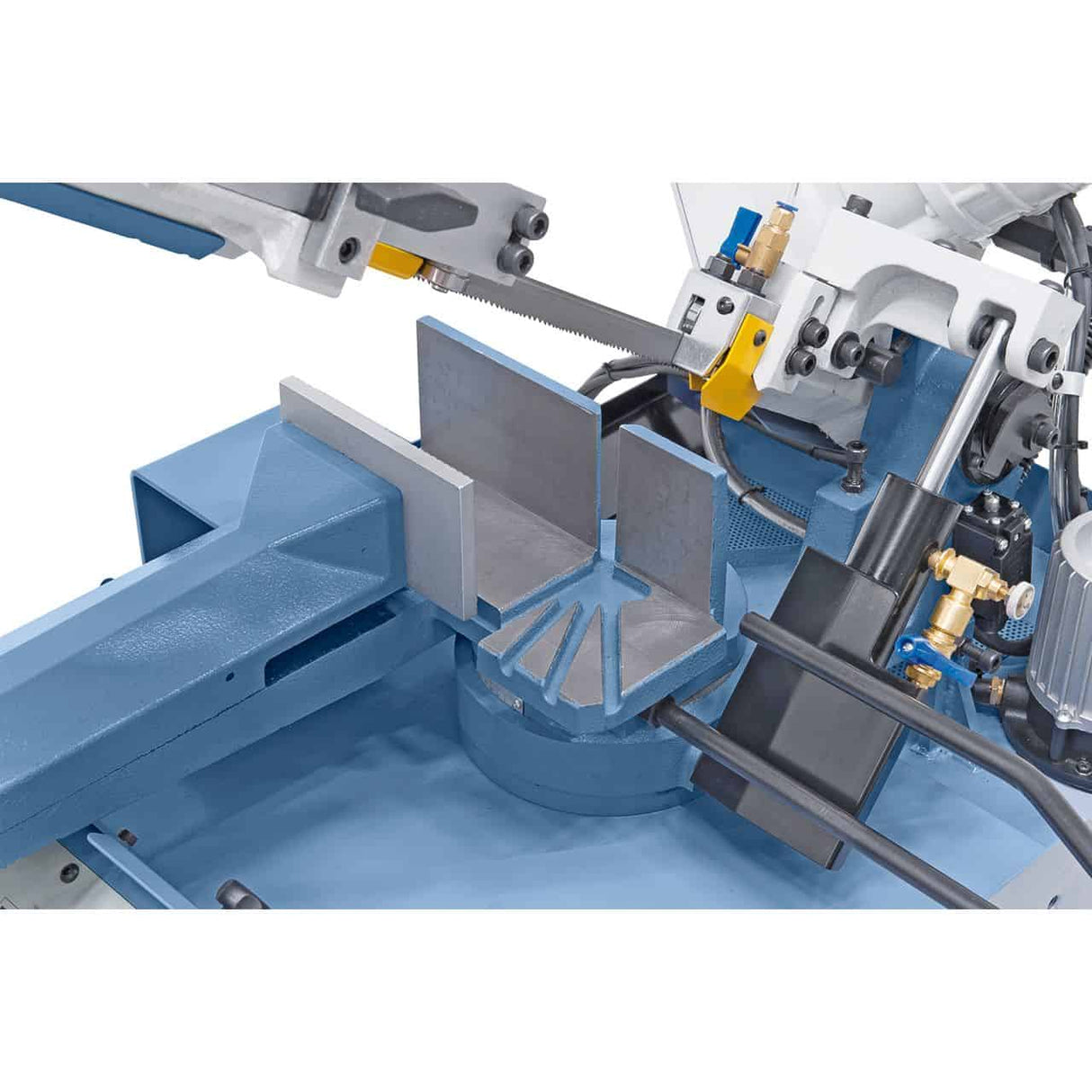

| Primež |
Lito železo s hitrim vpenjanjem in zaustavitev obdelovanca |
Motor in napajanje
| Specifikacija |
Vrednost |
| Moč motorja S1 100 % |
1,5 kW |
| Črpalka za hladilno tekočino |
100 W |
| Napetost |
230 V enofazno / 50 Hz |
| Zaščita motorja |
Integrirana |
| EMC filter |
CE Skladno |
Varnost
| Specifikacija |
Vrednost |
| Končno stikalo |
Samodejno, nastavljivo glede na debelino materiala |
| Okvir |
Stabilen za tiho delovanje brez vibracij |
Dimenzije in teža
| Specifikacija |
Vrednost |
| Dimenzije stroja (Š × G × V) |
1.120 × 810 × 1.310 mm |
| Delovna višina |
870 mm |
| Teža |
pribl. 145 kg |
Skladnost
| Specifikacija |
Vrednost |
| Oznaka |
CE |
| Direktiva |
Direktiva o strojih 2006/42/ES |
Standardna oprema
- Vodoravna tračna žaga Bernardo HBS 210 Vario PRO
- Žagin trak 2.080 × 20 × 0,9 mm bimetalni
- Zapora obdelovanca
- Integrirano podstavek
- Manometer za napenjanje jermena
- Primež iz litega železa s hitro vpenjanjem
- Hladilni sistem s 100 W črpalko
- Hidravlični cilinder za nastavljivo spuščanje
- Vgrajeno stikalo za zaščito motorja
- EMC filter, skladen s standardi CE
- Avtomatsko končno stikalo
- Uporabniški priročnik v italijanščini
Pogosto zastavljena vprašanja
Kakšno hitrost rezanja naj izberem za vsak material?
Smernice za hitrost rezanja: mehka jekla (Fe360, S235) 60–80 m/min; legirana jekla (C45, 39NiCrMo3) 40–60 m/min; nerjaveča jekla (AISI 304, 316) 30–50 m/min; trdi materiali (kaljena jekla HRC 40-50) 20-30 m/min; orodna jekla (HSS, M2, D2) 15-25 m/min; aluminij in lahke zlitine 80-90 m/min; medenina in bron 60-80 m/min.
Optimalna hitrost je odvisna tudi od: premera/preseka obdelovanca (večji premeri zahtevajo nekoliko nižje hitrosti), vrste bimetalnega rezila (rezila s pozitivnimi zobmi lahko prenesejo višje hitrosti) in hladilne tekočine (višje hitrosti so možne s hladilno tekočino). Za masovno proizvodnjo s ponavljajočimi se materiali je priporočljivo, da optimalne hitrosti zabeležite na delovni list za poznejšo uporabo.
Ali lahko s tem strojem režem nerjaveče jeklo?
Da. HBS 210 Vario PRO je posebej zasnovan za rezanje nerjavečega jekla: spremenljiva hitrost vam omogoča izbiro optimalnih 30-50 m/min za nerjaveče jeklo AISI 304 in 316. Rezalni tlak, ki ga je mogoče nastaviti s hidravličnim cilindrom, preprečuje trganje zob rezila, kar je značilno pri rezanju nerjavečega jekla. Integrirani hladilni sistem odvaja toploto in preprečuje utrjevanje materiala.
Za učinkovito rezanje nerjavečega jekla priporočamo uporabo bimetalnih rezil, posebej zasnovanih za nerjaveče jeklo (npr. M42 s 4–6 zobmi na palec), in ustrezne hladilne tekočine (emulzija olja in vode, posebej zasnovana za nerjaveče jeklo, ali nerazredčeno olje za obdelavo kovin). Standardno dobavljena rezila so primerna za mehko jeklo; za nerjaveče jeklo priporočamo nakup namenskih rezil. Originalna rezila iz nerjavečega jekla Bernardo so na voljo na zalogi z dostavo v 3–5 delovnih dneh.
Kako dolgo zdrži bimetalno rezilo?
Pri vsakodnevni profesionalni uporabi originalno bimetalno rezilo običajno zdrži 100–300 ur učinkovitega rezanja (brez izpada in priprave). To se razlikuje glede na: material, ki ga režete (mehka jekla imajo daljšo življenjsko dobo, nerjavna jekla imajo srednjo življenjsko dobo, trdi materiali krajšo življenjsko dobo), pravilno hitrost rezanja (nepravilna = pospešena obraba), ustrezno hlajenje in kakovost rezila.
Za optimizacijo življenjske dobe rezila: upoštevajte priporočene hitrosti rezanja za material, med rezanjem imejte hladilno tekočino ves čas vklopljeno, preverjajte napetost rezila (vgrajen manometer) in zamenjajte rezilo, ko opazite zmanjšanje kakovosti reza (odrezanine, neenakomerno rezanje, vibracije). Novo rezilo omogoča čiste in hitre reze; obrabljeno rezilo zahteva več časa, je nižje kakovosti in se lahko zlomi, kar predstavlja varnostno tveganje.
Ali je enofazno napajanje 230 V res zadostno za profesionalno uporabo?
Za HBS 210 Vario PRO, da. 1,5 kW S1 100 % motor z zagonom, ki ga upravlja močnostna elektronika, je dimenzioniran za neprekinjeno uporabo pri enofazni napetosti 230 V. Zagon se izvaja postopoma (mehki zagon), da se prepreči izklop odklopnika pri stanovanjskih števcih z močjo 3–4,5 kW.
Priporočena preverjanja pred namestitvijo: električni vodnik z ustreznim prečnim prerezom (najmanj 2,5 mm² kabel za prečne prereze do 20 m, 4 mm² za prečne prereze nad 20 m), namensko odklopnik 16 A, industrijska vtičnica CEE 16 A 230 V (za profesionalno uporabo je boljša od stanovanjske vtičnice 'Schuko'). Za delavnice brez ustreznega napajanja so potrebne električne nadgradnje (običajno 200–500 €, vključno z delom električarja). Za delavnice z drugimi sočasnimi obremenitvami (kompresorji, sesalniki) preverite razpoložljivo moč na števcu.
Ali je treba hladilno tekočino občasno dodajati?
Da. Integrirani hladilni sistem s 100 W črpalko uporablja emulzijo olja in vode (običajno 5–10 % olja za obdelavo kovin v vodi). Nivo v rezervoarju je treba redno preverjati (vsakih 20–50 ur delovanja, odvisno od intenzivnosti) in dolivati z enako začetno koncentracijo.
Pri intenzivni uporabi s pogostim rezanjem se hladilna tekočina izčrpa zaradi izhlapevanja (voda) in onesnaženja (ostružki, prah). Priporočljiva je popolna zamenjava tekočine vsakih 6–12 mesecev: izpust stare tekočine, čiščenje rezervoarja in ponovno polnjenje s svežo emulzijo. Specifično emulzijsko olje (koncentrat) je na voljo pri standardnih industrijskih dobaviteljih. Za trdo vodo (območja z veliko vodnega kamna) je priporočljiva uporaba dekalcificirane ali demineralizirane vode, da se prepreči nabiranje vodnega kamna v sistemu.
