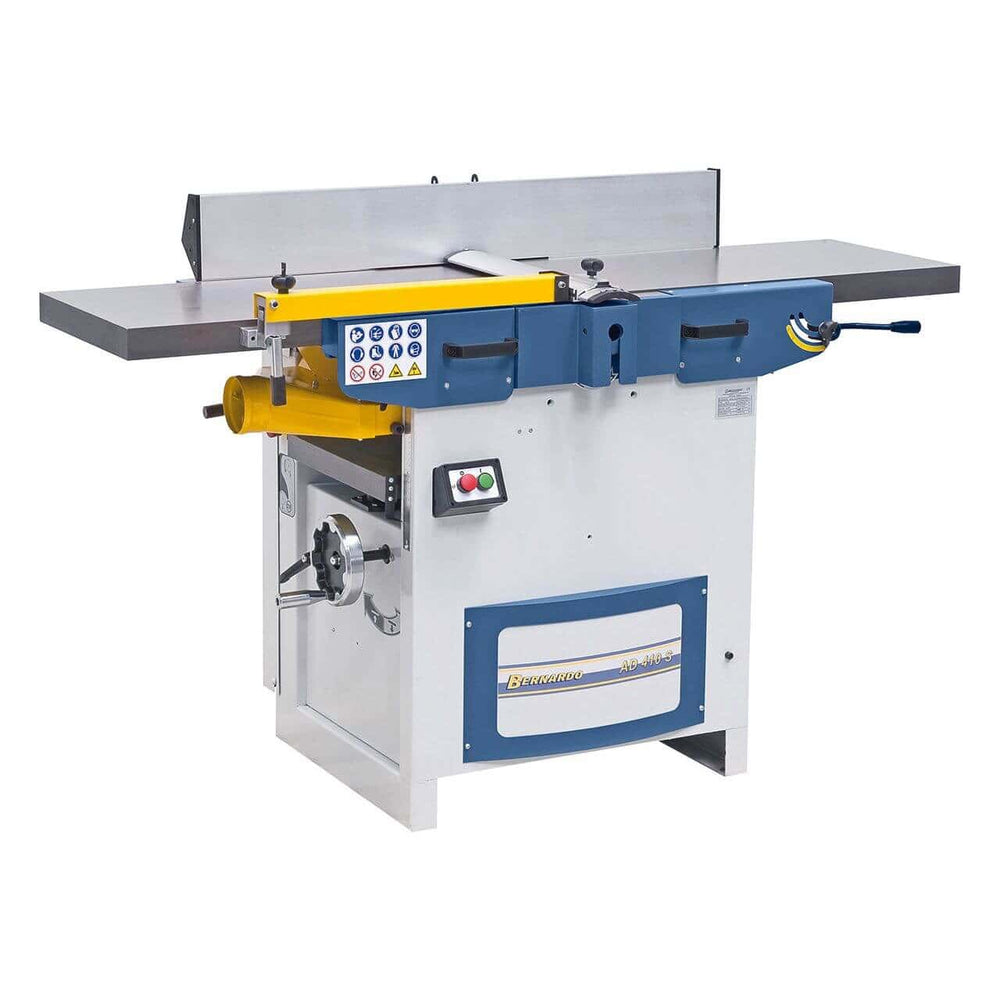

Bernardo AD 410 S – 400V skobeljni in debelinski stroj ponuja širino skobljanja 410 mm, mizo za skobljanje 1685 mm, spiralno vreteno s premerom 95 mm z 72 TCT ploščicami pri 4300 vrt/min, največjo višino debelinjanja 220 mm, hitrost podajanja 6 m/min in 3,0 kW trifazni 400V motor. Zmanjšanje hrupa do 50 % in do 20-krat daljša življenjska doba rezalnega roba kot pri nožih HSS. Izdelano v Avstriji, v Italiji distribuira Krollit kot uradni distributer Bernarda od leta 2007.
-
Širina skobljanja (površina): 410 mm
-

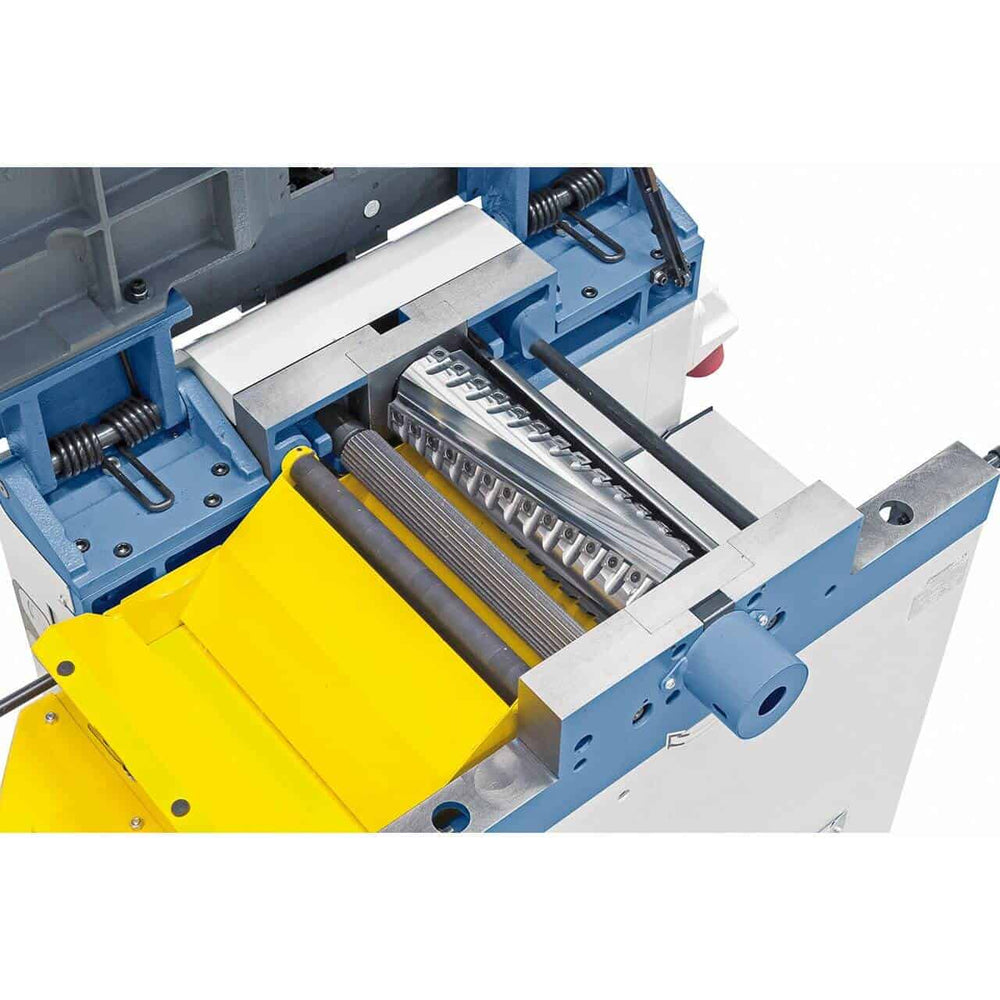

Gred: spiralna Ø 95 mm – 72 TCT ploščic – 4.300 vrt/min
-
Višina prehoda debelinskega rezalnika: 4 – 220 mm
-
Hitrost podajanja debelinskega rezalnika: 6 m/min
-
Motor: 3,0 kW S1 / 4,2 kW S6 – 400V trifazni
-
Zmanjšanje hrupa: pribl. 50 % v primerjavi z noži HSS
-
Teža: 340 kg
Kdo uporablja AD 410 S in za kaj
Bernardo AD 410 S je kombinirani skobeljnik s premerom 410 mm in spiralnim vretenom TCT: izbira za lesarje, ki profesionalno delajo s širokimi obdelovanci in želijo odpraviti izpade stroja zaradi ostrenja. 72 ploščic na vretenu s premerom 95 mm, kar je največja gostota v seriji AD, ponuja vrhunsko kakovost površine na vseh vrstah lesa v primerjavi z različico HSS, z izmerjeno raven hrupa, ki je približno 10–15 dB nižja. V delavnicah strank Krollit uporabljajo predvsem proizvajalci oken in vrat ter izdelovalci pohištva, ki obdelujejo široka vrata, plošče in nosilce v polnih izmenah, kjer je čas vzdrževanja vrhunskih naprav resničen strošek za produktivnost.
72 ploščic v primerjavi z 52 ploščicami: AD 410 S v primerjavi z AD 310 S
Razlika ni le v širini (410 v primerjavi s 310 mm), temveč tudi v gostoti ploščic na vretenu: AD 410 S ima 72 TCT ploščic v primerjavi z 52 pri AD 310 S. Več ploščic na širši širini pomeni enakomernejšo porazdelitev rezalne obremenitve, z manjšo obremenitvijo vsake posamezne ploščice in dosledno kakovostjo površine tudi pri velikih obdelovancih. Izbira med AD 310 S in AD 410 S je odvisna izključno od največje širine obdelovancev, ki se obdelujejo.
Logistika in podpora Krollit
Bernardo dobavi v 5–9 delovnih dneh (7 dni na jugu). Originalni nadomestni deli Bernardo so na voljo na zalogi, dostava pa traja 3–5 delovnih dni. Na voljo je podpora strankam v italijanščini.
Za koga je namenjen Bernardo AD 410 S – 400V?
| Profil |
Združljivost |
Motiv |
| Strastni hobist |
Ni na seznamu |
Težak profesionalni stroj (340 kg, trifazni). Preveliki stroški in dimenzije za občasno uporabo.
|
| Majhna mizarska delavnica / obrtnik (1-5 zaposlenih)
| Priporočeno
| Za tiste, ki delajo s kosi širine do 410 mm in želijo odpraviti rutinsko vzdrževanje rezalnih robov. TCT je še posebej ugoden pri vratih in ploščah, kjer je kakovost površine ključnega pomena.
|
| Neprekinjena / Industrijska proizvodnja
| Primerno |
Za intenzivno proizvodnjo velikih širin je TCT prava izbira. Za ekstremne cikle, daljše od 8 ur/dan, na trdem lesu razmislite tudi o FS 410 PS z zmogljivejšim motorjem.
|
Ni primerno za: Delavnice brez 400V trifaznega sistema; kose širine manjše od 310 mm (prevelike); Območja z dostopom, manjšim od 1,3 m.
Površinski skobeljnik
| Specifikacija |
Vrednost |
| Širina skobljanja |
410 mm |
| Dolžina mize |
1.685 mm |
| Višina mize |
920 mm |
| Premer gredi |
Ø 95 mm |
| Ploščice TCT |
72 reverzibilnih kosov (4 rezalni robovi/ploščica) |
| Vreteno hitrost |
4.300 vrt/min |

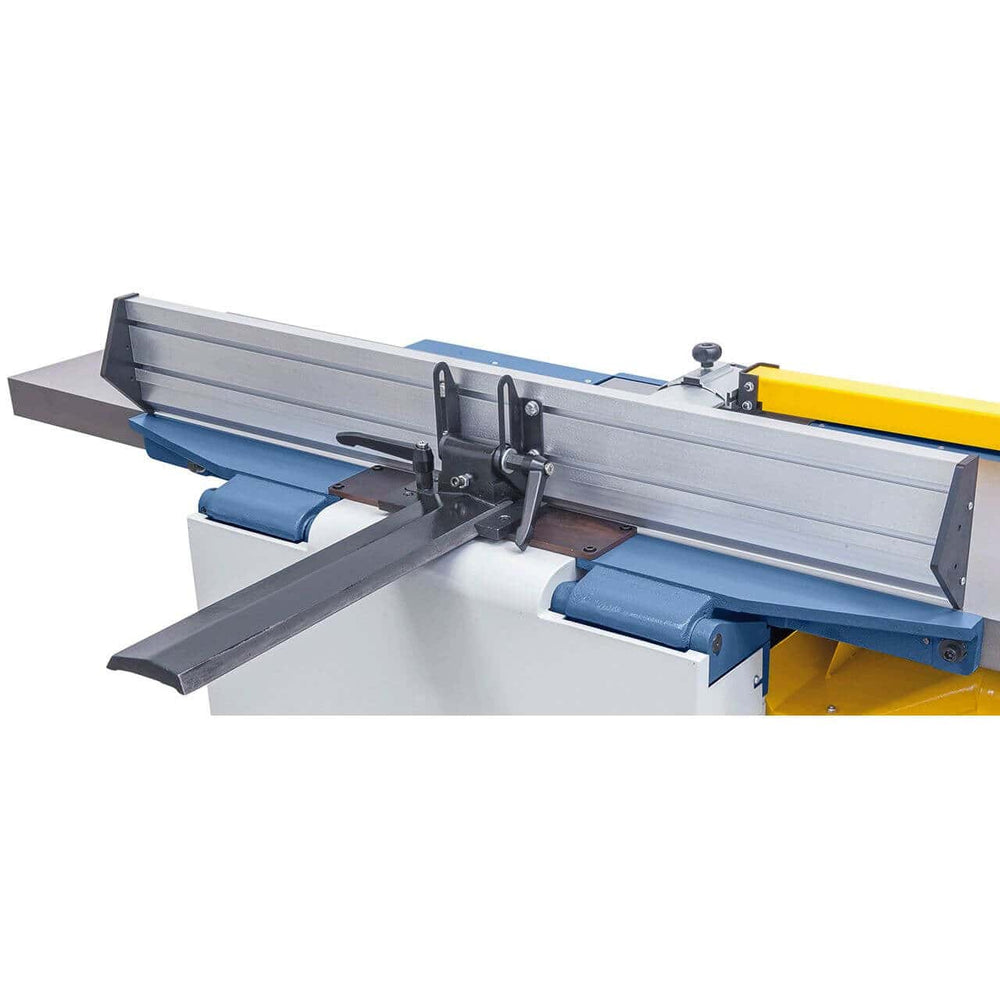

| Poravnalna ograja |
1.110 × 150 mm |
| Nagib ograje |
90° – 45° |
| Maks. hitrost odstranjevanja |
3 mm |

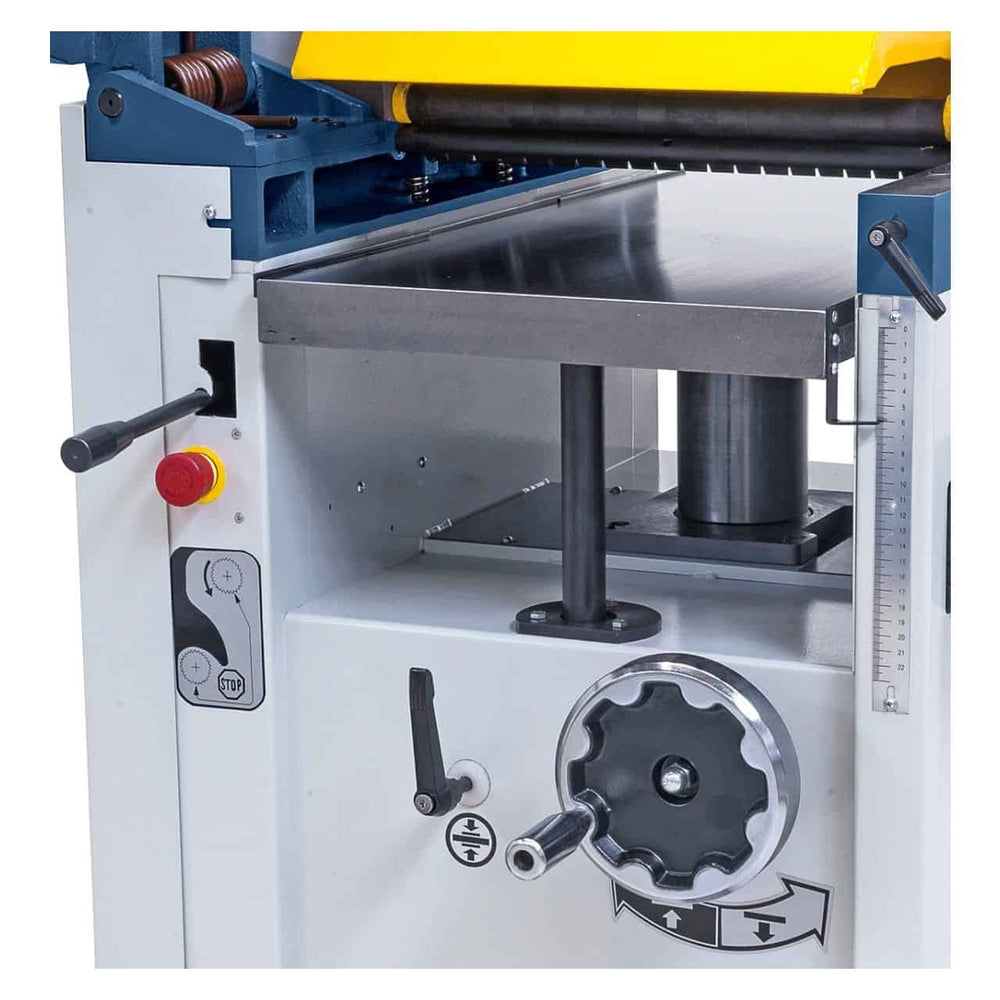

Ravna debelinka
| Specifikacija |
Vrednost |
| Delovna širina |
410 mm |
| Višina prehoda (min–maks) |
4 – 220 mm |
| Dolžina mize debelinke |
750 mm |
| Največja hitrost odstranjevanja |
5 mm |
| Podajanje hitrost |
6 m/min |
Motor in napajanje
| Specifikacija |
Vrednost |
| Moč motorja S1 (100 %) |
3,0 kW (4,0 KM) |
| Moč motorja S6 (40 %) |
4,2 kW (5,7 KM) |
| Napajanje |
400 V – trifazno |

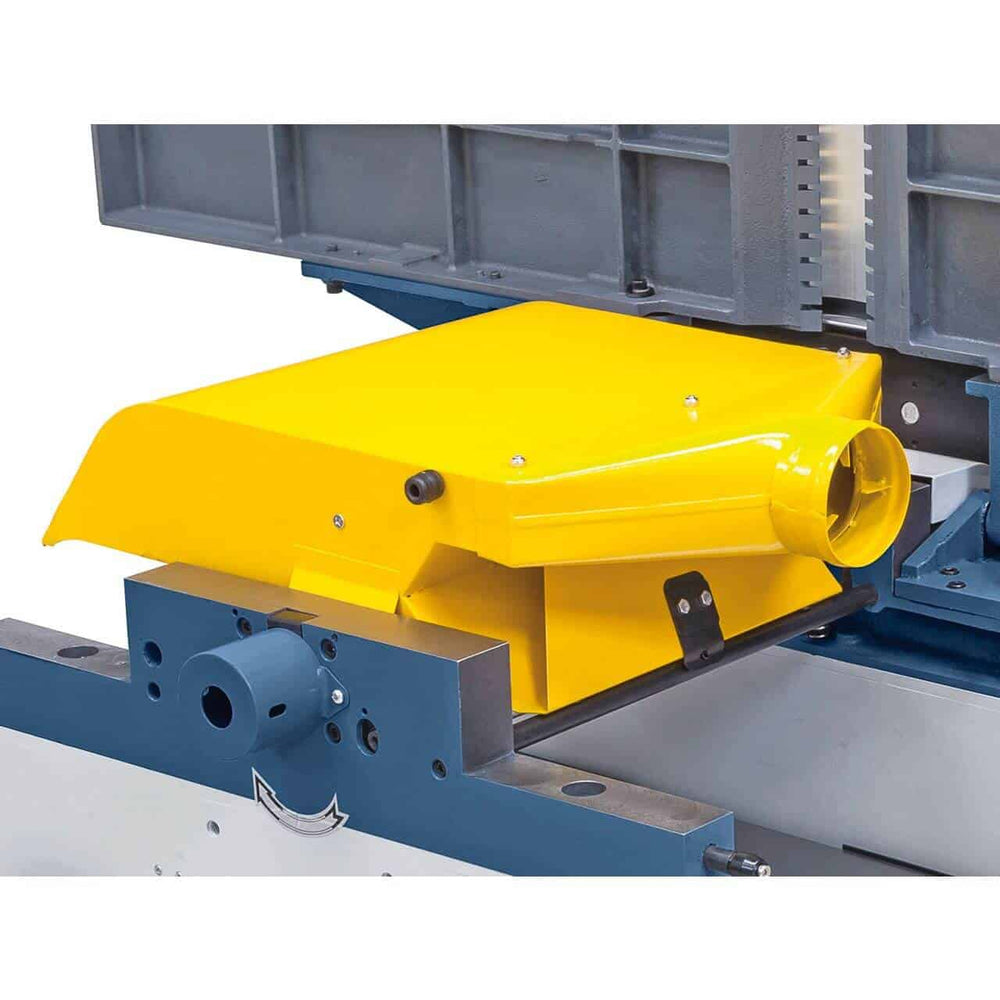

| Sesalni priključek |
Ø 100 mm |
Mere in teža
| Določite |
Vrednost |
| Mere stroja (D × Š × V) |
1.685 × 1.045 × 1.100 mm |
| Neto teža |
340 kg |
Skladnost e Varnost
| Specifikacija |
Vrednost |
| Oznaka |
CE |
| Direktiva |
Stroji 2006/42/ES |
| Varnostne naprave |
Stikalo za VKLOP/IZKLOP s prenizko napetostno zaščito, zaščita rezalnega bloka, zapora za ponovni zagon |
Standardna oprema
- Spiralna gred z 72 nameščenimi TCT ploščicami
- 5 rezervnih TCT ploščic
- Potisno-vlečna naprava Varnost
- Nastavitev jig
Pogosto zastavljena vprašanja
Kakšna je razlika med AD 410 in AD 410 S?
AD 410 ima 4 HSS nože na vretenu s premerom 95 mm. AD 410 S ima 72 TCT ploščic na istem vretenu. Struktura, motor, dimenzije in teža so enaki. Prednost TCT: približno 50 % manj hrupa, 10–20-krat daljša življenjska doba rezalnega roba in vzdrževanje z vrtenjem ploščice brez razstavljanja. AD 410 S je dražji; povrne se v 12–18 mesecih profesionalne uporabe v polni izmeni.
Ali je 72 TCT ploščic težko uporabljati?
Ne. Kot pri vseh spiralnih vpenjalih Bernardo se vzdrževanje izvaja za vsako ploščico posebej, ne na vseh 72 hkrati. V praksi se hkrati vzdržuje 2–5 ploščic, tiste na najbolj obremenjenih mestih ali z najbolj obrabljenimi rezalnimi robovi. Za postopek je potreben šesterokotni ključ in 2 minuti na ploščico. Veliko število ploščic izboljša kakovost rezanja, ne pa bremena vzdrževanja.
Ali je AD 410 S primeren za obdelovance z grčami?
Da. Spiralno vreteno TCT bolje obdeluje les z nepravilnimi grčami kot noži HSS: vijačni kot rezanja zmanjša mehanske udarce na ploščico pri prehodu čez grčo, kar podaljša življenjsko dobo rezalnega roba. Na grčastem hrastu ali kostanju s pogostimi grčami AD 410 S ustvari bolj gladko površino kot različica HSS in zahteva manj naknadnih brušenj.
Kako pogosto je treba ploščice vrteti pri profesionalni uporabi?
Pri profesionalni uporabi (6–8 ur/dan) na srednje trdem lesu je vrtenje ploščic potrebno vsakih 6–10 tednov na ploščico. Z 72 ploščicami na vretenu in progresivnim vrtenjem je vzdrževanje razporejeno na več tednov: stroja ni nikoli treba ustaviti za popolno zamenjavo. Rezervni deli TCT so na voljo v skladiščih Krollit in so odposlani v 3–5 delovnih dneh.
Koliko prostora je potrebno v delavnici?
Dimenzije stroja so 1685 × 1045 × 1100 mm. Pri delovni širini 410 mm je za rokovanje z večjimi obdelovanci potreben vsaj 2,5–3 m prostega prostora spredaj in zadaj. Pri teži 340 kg je za dostavo potrebna nameščena delovna ploščad: preverite dostop (minimalna vrata širine 1,3 m, višine 1,4 m s strojem na paletnem vozičku).
